mem oxidos rev 0

14-041 - Informe de Absolución de observaciones formuladas por el MINEN - Pág. Nº 1
DIRECCIÓN GENERAL DE ASUNTOS AMBIENTALES MINEROS
(DGAAM-MINEM)

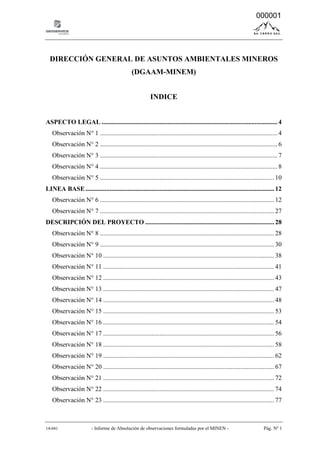

INDICE
ASPECTO LEGAL ............................................................................................................. 4
Observación N° 1 .............................................................................................................. 4
Observación N° 2 .............................................................................................................. 6
Observación N° 3 .............................................................................................................. 7
Observación N° 4 .............................................................................................................. 8
Observación N° 5 ............................................................................................................ 10
LINEA BASE..................................................................................................................... 12
Observación N° 6 ............................................................................................................ 12
Observación N° 7 ............................................................................................................ 27
DESCRIPCIÓN DEL PROYECTO ................................................................................ 28
Observación N° 8 ............................................................................................................ 28
Observación N° 9 ............................................................................................................ 30
Observación N° 10 .......................................................................................................... 38
Observación N° 11 .......................................................................................................... 41
Observación N° 12 .......................................................................................................... 43
Observación N° 13 .......................................................................................................... 47
Observación N° 14 .......................................................................................................... 48
Observación N° 15 .......................................................................................................... 53
Observación N° 16 .......................................................................................................... 54
Observación N° 17 .......................................................................................................... 56
Observación N° 18 .......................................................................................................... 58
Observación N° 19 .......................................................................................................... 62
Observación N° 20 .......................................................................................................... 67
Observación N° 21 .......................................................................................................... 72
Observación N° 22 .......................................................................................................... 74
Observación N° 23 .......................................................................................................... 77
000001

Observación N° 24 .......................................................................................................... 82
Observación N° 25 .......................................................................................................... 84
Observación N° 26 .......................................................................................................... 85
Observación N° 27 .......................................................................................................... 86
Observación N° 28 .......................................................................................................... 94
Observación N° 29 ........................................................................................................ 103
Observación N° 30 ........................................................................................................ 104
Observación N° 31 ........................................................................................................ 108
Observación N° 32 ........................................................................................................ 110
Observación N° 33 ........................................................................................................ 112
ASPECTOS HIDROLÓGICOS..................................................................................... 115
Observación N° 34 ........................................................................................................ 115
Observación N° 35 ........................................................................................................ 119
Observación N° 36 ........................................................................................................ 121
Observación N° 37 ........................................................................................................ 127
Observación N° 38 ........................................................................................................ 128
Observación N° 39 ........................................................................................................ 130
Observación N° 40 ........................................................................................................ 131
Observación N° 41 ........................................................................................................ 138
Observación N° 42 ........................................................................................................ 139
Observación N° 43 ........................................................................................................ 143
Observación N° 44 ........................................................................................................ 145
ASPECTOS GEOTECNICOS ....................................................................................... 147
Observación N° 45 ........................................................................................................ 147
Observación N° 46 ........................................................................................................ 148
Observación N° 47 ........................................................................................................ 149
Observación N° 48 ........................................................................................................ 151
Observación N° 49 ........................................................................................................ 154
ASPECTOS GEOLÓGICOS ......................................................................................... 158
Observación N° 50 ........................................................................................................ 158
Observación N° 51 ........................................................................................................ 166
Observación N° 52 ........................................................................................................ 170
000002

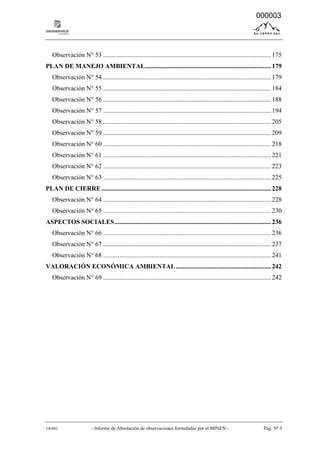

Observación N° 53 ........................................................................................................ 175
PLAN DE MANEJO AMBIENTAL.............................................................................. 179
Observación N° 54 ........................................................................................................ 179
Observación N° 55 ........................................................................................................ 184
Observación N° 56 ........................................................................................................ 188
Observación N° 57 ........................................................................................................ 194
Observación N° 58 ........................................................................................................ 205
Observación N° 59 ........................................................................................................ 209
Observación N° 60 ........................................................................................................ 218
Observación N° 61 ........................................................................................................ 221
Observación N° 62 ........................................................................................................ 223
Observación N° 63 ........................................................................................................ 225
PLAN DE CIERRE ......................................................................................................... 228
Observación N° 64 ........................................................................................................ 228
Observación N° 65 ........................................................................................................ 230
ASPECTOS SOCIALES................................................................................................. 236
Observación N° 66 ........................................................................................................ 236
Observación N° 67 ........................................................................................................ 237
Observación N° 68 ........................................................................................................ 241
VALORACIÓN ECONÓMICA AMBIENTAL........................................................... 242
Observación N° 69 ........................................................................................................ 242
000003

ASPECTO LEGAL
OBSERVACIÓN N° 1
La empresa presenta una lista de profesionales responsables de elaboración del EÍA
excepcional, los cuales pertenecen a la empresa Geoservice Ingeniería S.A.C. dentro
de la cual se incluye a la Ing. Rosmery Esparza Paucar. Ante ello, la mencionada
profesional no se encuentra habilitada en el CIP, en consecuencia se encuentra
impedida de realizar EIA.
ABSOLUCION
Al respecto, se debe indicar que esto se debió a un error de coordinación, el cual se
encuentra debidamente subsanado, puesto que en Anexo: Observación 01, se adjunta su
respectivo certificado de habilidad vigente de la Ing. Ross Mery Esparza Paucar ante el
Colegio de Ingenieros del Perú (CIP), la misma que también se aprecia en la siguiente
figura:
000004

000005

OBSERVACIÓN N° 2
La empresa presenta copia de la Resolución Administrativa N° 030-2000-CTARP-
DRA/ATDRP. En tal sentido, la copia presentada esta incompleta.
ABSOLUCION
Al respecto, se indica que la copia completa de la Resolución Administrativa N° 030-2000-
CTARP-DRA/ATDRP, se adjuntan en el Anexo: Observación 02; la misma que por errores
de compaginación y escaneo estuvo incompleta.
000006

OBSERVACIÓN N° 3
De acuerdo a la información del estudio, no existe consistencia entre el área de las
concesiones con el área donde se realizará el proyecto. En tal sentido, se debe detallar
el área del proyecto con todos sus componentes con el área de concesiones. Se sugiere
utilizar planos a escala prudente para responder a la observación.
ABSOLUCION
Los Componentes del Proyecto “Planta de Óxidos, Ruta de Acarreo Stock Piles y la Ruta
de Conducción de Relaves a Ocroyoc” se encuentran emplazados dentro de las siguientes
concesiones mineras de E.A. Cerro S.A.C.
- Concesión Minera Cerro de Pasco Uno
- Concesión Minera Cerro de Pasco Dos
- Concesión Minera Cerro de Tres
- Concesión Minera Centromin N° 15
- Concesión Minera Pampa Dos F
Se adjunta:
Anexo Observación 3: Certificados del Registro de Derechos Mineros
Plano LOBS-03: Plano de Componentes del Proyecto y Concesión Minera
.
000007

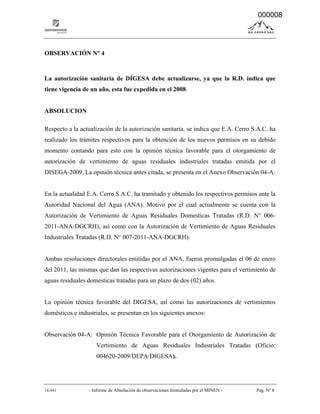

OBSERVACIÓN N° 4
La autorización sanitaria de DÍGESA debe actualizarse, ya que la R.D. indica que
tiene vigencia de un año, esta fue expedida en el 2008.
ABSOLUCION
Respecto a la actualización de la autorización sanitaria, se indica que E.A. Cerro S.A.C. ha
realizado los trámites respectivos para la obtención de los nuevos permisos en su debido
momento contando para esto con la opinión técnica favorable para el otorgamiento de
autorización de vertimiento de aguas residuales industriales tratadas emitida por el
DISEGA-2009. La opinión técnica antes citada, se presenta en el Anexo Observación 04-A.
En la actualidad E.A. Cerro S.A.C. ha tramitado y obtenido los respectivos permisos ante la
Autoridad Nacional del Agua (ANA). Motivo por el cual actualmente se cuenta con la
Autorización de Vertimiento de Aguas Residuales Domesticas Tratadas (R.D. N° 006-
2011-ANA-DGCRH), así como con la Autorización de Vertimiento de Aguas Residuales
Industriales Tratadas (R.D. N° 007-2011-ANA-DGCRH).
Ambas resoluciones directorales emitidas por el ANA, fueron promulgadas el 06 de enero
del 2011, las mismas que dan las respectivas autorizaciones vigentes para el vertimiento de
aguas residuales domesticas tratadas para un plazo de dos (02) años.
La opinión técnica favorable del DIGESA, así como las autorizaciones de vertimientos
domésticos e industriales, se presentan en los siguientes anexos:
Observación 04-A: Opinión Técnica Favorable para el Otorgamiento de Autorización de
Vertimiento de Aguas Residuales Industriales Tratadas (Oficio:
004620-2009/DEPA/DIGESA).
000008

Observación 04-B: Autorización de Vertimiento de Aguas Residuales Domesticas
Tratadas (R.D. N° 006-2011-ANA-DGCRH)
Observación 04-C: Autorización de Vertimiento de Aguas Residuales Industriales
Tratadas (R.D. N° 007-2011-ANA-DGCRH).
000009

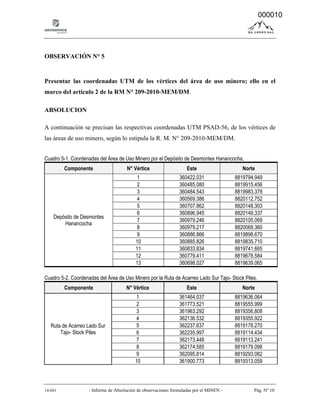

OBSERVACIÓN N° 5
Presentar las coordenadas UTM de los vértices del área de uso minero; ello en el
marco del artículo 2 de la RM N° 209-2010-MEM/DM.
ABSOLUCION
A continuación se precisan las respectivas coordenadas UTM PSAD-56, de los vértices de
las áreas de uso minero, según lo estipula la R. M. N° 209-2010-MEM/DM.
Cuadro 5-1. Coordenadas del Área de Uso Minero por el Depósito de Desmontes Hanancocha.
Componente N° Vértice Este Norte
Depósito de Desmontes
Hanancocha
1 360422.031 8819794.949
2 360485.080 8819915.456
3 360484.543 8819983.378
4 360569.386 8820112.752
5 360707.862 8820148.303
6 360896.945 8820149.337
7 360979.246 8820105.069
8 360979.217 8820069.360
9 360886.866 8819898.670
10 360885.826 8819835.710
11 360833.834 8819741.665
12 360779.411 8819678.584
13 360698.027 8819639.065
Cuadro 5-2. Coordenadas del Área de Uso Minero por la Ruta de Acarreo Lado Sur Tajo- Stock Piles.
Ruta de Acarreo Lado Sur
Tajo- Stock Piles
1 361464.037 8819636.064
2 361773.521 8819555.999
3 361963.292 8819356.808
4 362136.532 8819355.922
5 362237.637 8819178.270
6 362235.997 8819114.434
7 362173.448 8819113.241
8 362174.585 8819179.098
9 362095.814 8819293.082
10 361900.773 8819313.059
000010

11 361741.347 8819506.149
12 361408.124 8819591.982

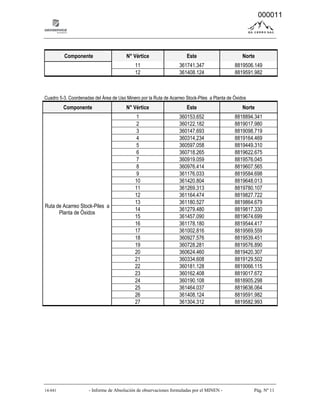

Cuadro 5-3. Coordenadas del Área de Uso Minero por la Ruta de Acarreo Stock-Piles a Planta de Óxidos
Ruta de Acarreo Stock-Piles a
Planta de Óxidos
1 360153.652 8818894.341
2 360122.182 8819017.980
3 360147.693 8819098.719
4 360314.234 8819164.469
5 360597.058 8819449.310
6 360718.265 8819622.675
7 360919.059 8819576.045
8 360976.414 8819607.565
9 361176.033 8819584.698
10 361420.804 8819648.013
11 361269.313 8819780.107
12 361164.474 8819827.722
13 361180.527 8819864.679
14 361279.480 8819817.330
15 361457.090 8819674.699
16 361178.180 8819544.417
17 361002.816 8819569.559
18 360927.576 8819539.451
19 360728.281 8819576.890
20 360624.460 8819420.307
21 360334.608 8819129.502
22 360181.128 8819066.115
23 360162.408 8819017.672
24 360190.108 8818905.298
25 361464.037 8819636.064
26 361408.124 8819591.982
27 361304.312 8819582.993
000011

LINEA BASE
OBSERVACIÓN N° 6
Sobre la evaluación de la flora y fauna, presentar y/o explicar lo siguiente:
a. Representar en un plano, las formaciones vegetales existentes en la zona
del proyecto (césped de puna, lagunas y zonas hidromórficas u oconales),
incluyendo la ubicación y coordenadas de los puntos de muestreo biológico
e hidrobiológico, resaltando los puntos donde se registraron las especies de
flora y fauna en estado de amenaza. Por último, diferenciar claramente
respecto al área total del proyecto, las áreas que ya han sido directamente
afectadas (ADA) por la actividad minera, de las que todavía se encuentren
en buen estado de conservación (Ej. zona de golf).
b. Acerca de la metodología de evaluación de flora y fauna, precisar la
temporada (seca o húmeda) de la presente evaluación, esfuerzo de
muestreo (horas/hombre) empleado, así también indicar en el cuadro n°
3.89 las formaciones vegetales y áreas de influencia (directa e indirecta)
que abarcaron los puntos de muestreo en el cerro Shuco.
c. Agregar dentro del listado de especies de plantas en estado de amenaza
(cuadro N° 3.102) a las plantas de los géneros Senecio sp. y Nototriche sp.
registrados en la zona del proyecto (Cuadro N° 3.93 y 3.97). En caso de que
los géneros no correspondan a las especies de plantas en estado de amenaza
(D.S. 043-2006-AG), presentar las características morfológicas que
presentan y que los diferencia de las especies amenazadas, con la finalidad
de descartar esta posibilidad. Así también, incluir en la lista al cactus
Melanostele lanata considerada en el apéndice I del CITES.
d. Agregar en el listado de flora y fauna (aves) del depósito de relaves golf
(cuadro N° 3.97 y 3,106), las formaciones vegetales donde fueron
registrados las especies de plantas y aves. Así también, presentar para la
000012

zona del cerro Shuco, los resultados del análisis de cobertura vegetal, así
como el de diversidad de flora y fauna por transecto, al igual como se
realizó para el depósito de relaves golf (cuadro N° 3.99, 3.100, 3.101 y
3.107).
e. Corroborar la correcta determinación taxonómica de la especie Cloroceryle
americana en el cerro Shuco, para lo cual se deberá presentar un registro
fotográfico de la especie in situ, las características morfológicas que
presenta y explicar las circunstancias en que fue registrada. Se requiere
constatar su correcta determinación, ya que Cloroceryle americana es una
especie que se distribuye por debajo de los 2400 msnm (Schuienberg et al.),
mientras que la zona del proyecto está por encima de los 4000 msnm. Así
también, corregir la clasificación de las "familias" de las aves presentadas
en el cuadro N° 3.103.
f. Sobre el registro de Atelopus tricolor (VU) indicar el hábitat donde fue
registrado y la cantidad de individuos observados. Además, analizar y
explicar a qué factores o causas se debe la desaparición de Bufo sp, así
como la aparición de Atelopus tricolor en la zona del proyecto, tal como lo
manifiestan los pobladores locales (Pág. 3-140).

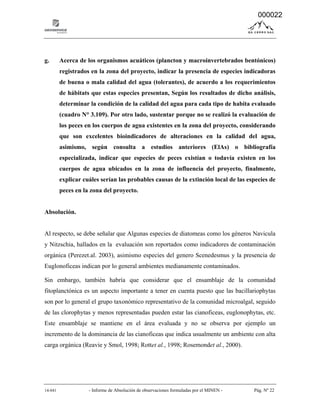

g. Acerca de los organismos acuáticos (plancton y macroinvertebrados
bentónicos) registrados en la zona del proyecto, indicar la presencia de
especies indicadoras de buena o mala calidad del agua (tolerantes), de
acuerdo a los requerimientos de hábitats que estas especies presentan,
Según los resultados de dicho análisis, determinar la condición de la
calidad del agua para cada tipo de habita evaluado (cuadro N° 3.109). Por
otro lado, sustentar porque no se realizó la evaluación de los peces en los
cuerpos de agua existentes en la zona del proyecto, considerando que son
excelentes bioindicadores de alteraciones en la calidad del agua, asimismo,
según consulta a estudios anteriores (ElAs) o bibliografía especializada,
indicar que especies de peces existían o todavía existen en los cuerpos de

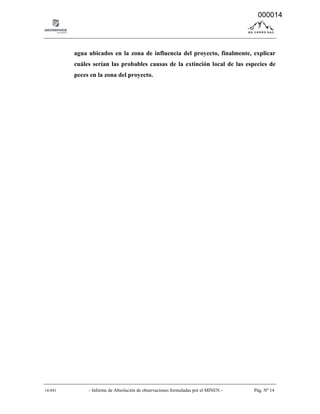

000013

agua ubicados en la zona de influencia del proyecto, finalmente, explicar
cuáles serían las probables causas de la extinción local de las especies de
peces en la zona del proyecto.
000014

ABSOLUCION
a. Representar en un plano, las formaciones vegetales existentes en la zona
del proyecto (césped de puna, lagunas y zonas hidromórficas u oconales),
incluyendo la ubicación y coordenadas de los puntos de muestreo biológico
e hidrobiológico, resaltando los puntos donde se registraron las especies de
flora y fauna en estado de amenaza. Por último, diferenciar claramente
respecto al área total del proyecto, las áreas que ya han sido directamente
afectadas (ADA) por la actividad minera, de las que todavía se encuentren
en buen estado de conservación (Ej. zona de golf).
Absolución.
Según la nueva área de influencia propuesta como consecuencia del descarte del Depósito
de Relaves el Golf y de su respectiva Línea de Conducción de Relaves como componentes
del presente proyecto, las formaciones vegetales encontradas en el área del proyecto son:
Césped de Puna, Zona Hidromórfica y Pajonal.
Actualmente se tiene áreas intervenidas por la construcción de la Planta de Óxidos cuyas
áreas son:
Cuadro 6.1: Áreas intervenidas por la Planta de Óxidos.
Instalación
Área Total
(m2
)
Área
Ejecutada
(m2
)
Área
Proyectada
(m2
)
% de
Avance
Planta de Óxidos
Área de Chancado 01 y 02 4252.802 2554.7181 1698.0839 60.07%
Área de Molienda 2481.006 1711.931 769.075 69.00%
Tolva de Finos 1833.671 1600 233.671 87.26%
Tanques Agitadores 1044.72 261.18 783.54 25.00%
Espesadores 2998.35 1799.01 1199.34 60.00%
Merril Crowel 8519.133 235.62 8283.513 2.77%
Ruta de Acarreo Stock Piles -
Planta de Óxidos
1260 1100 160 87.30%
Ruta de Conducción de Relaves a
Ocroyoc
900 0 900 0.00%
000015

El monitoreo de la Línea Base Biológica y la ubicación de las especies sensibles de flora y
fauna se muestra en el Plano: LOBS-06, Plano de Formaciones Vegetales.
b. Acerca de la metodología de evaluación de flora y fauna, precisar la
temporada (seca o húmeda) de la presente evaluación, esfuerzo de muestreo
(horas/hombre) empleado, así también indicar en el Cuadro N° 3.89 las
formaciones vegetales y áreas de influencia (directa e indirecta) que
abarcaron los puntos de muestreo en el cerro Shuco.
Absolución.
La evaluación de campo se realizó entre los días 11 al 16 de noviembre del 2008 (Periodo
Estiaje) y Febrero 2009 (Periodo de Lluvias). Totalizando 70 horas de muestreo efectivo
por época de muestreo.
000016

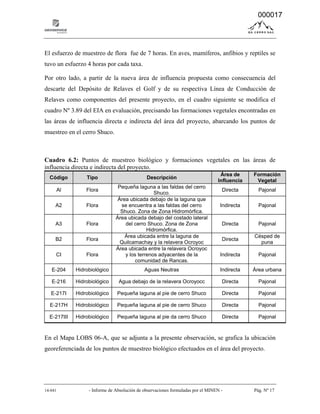

El esfuerzo de muestreo de flora fue de 7 horas. En aves, mamíferos, anfibios y reptiles se
tuvo un esfuerzo 4 horas por cada taxa.
Por otro lado, a partir de la nueva área de influencia propuesta como consecuencia del
descarte del Depósito de Relaves el Golf y de su respectiva Línea de Conducción de
Relaves como componentes del presente proyecto, en el cuadro siguiente se modifica el
cuadro Nº 3.89 del EIA en evaluación, precisando las formaciones vegetales encontradas en
las áreas de influencia directa e indirecta del área del proyecto, abarcando los puntos de
muestreo en el cerro Shuco.
Cuadro 6.2: Puntos de muestreo biológico y formaciones vegetales en las áreas de
influencia directa e indirecta del proyecto.
Código Tipo Descripción
Área de
Influencia
Formación
Vegetal
Al Flora
Pequeña laguna a las faldas del cerro
Shuco.
Directa Pajonal
A2 Flora
Área ubicada debajo de la laguna que
se encuentra a las faldas del cerro
Shuco. Zona de Zona Hidromórfica.
Indirecta Pajonal
A3 Flora
Área ubicada debajo del costado lateral
del cerro Shuco. Zona de Zona
Hidromórfica.
Directa Pajonal
B2 Flora
Área ubicada entre la laguna de
Quilcamachay y la relavera Ocroyoc
Directa
Césped de
puna
CI Flora
Área ubicada entre la relavera Ocroyoc
y los terrenos adyacentes de la
comunidad de Rancas.
Indirecta Pajonal
E‐204 Hidrobiológico Aguas Neutras Indirecta Área urbana
E‐216 Hidrobiológico Agua debajo de la relavera Ocroyocc Directa Pajonal
E‐217I Hidrobiológico Pequeña laguna al pie de cerro Shuco Directa Pajonal
E‐217H Hidrobiológico Pequeña laguna al pie de cerro Shuco Directa Pajonal
E‐217III Hidrobiológico Pequeña laguna al pie da cerro Shuco Directa Pajonal
En el Mapa LOBS 06-A, que se adjunta a la presente observación, se grafica la ubicación
georeferenciada de los puntos de muestreo biológico efectuados en el área del proyecto.
000017

c. Agregar dentro del listado de especies de plantas en estado de amenaza (cuadro
N° 3.102) a las plantas de los géneros Senecio sp. y Nototriche sp. registrados en
la zona del proyecto (Cuadro N° 3.93 y 3.97). En caso de que los géneros no
correspondan a las especies de plantas en estado de amenaza (D.S. 043-2006-
AG), presentar las características morfológicas que presentan y que los
diferencia de las especies amenazadas, con la finalidad de descartar esta
posibilidad. Así también, incluir en la lista al cactus Melanostele lanata
considerada en el apéndice I del CITES.
Absolución.
Las especies de los géneros Senecio sp. y Nototriche sp reportadas durante el periodo de
estiaje (Noviembre 2008) y lluvias (Febrero 2009) no presentaban floración por lo que su
identificación en campo y gabinete no fue posible para determinar si correspondían a las
especies protegidas por el D.S. 043-2006-AG, por lo que se les incluyó en la lista de flora
amenazada con posibilidad a que este estado sea corroborado o descartado en las futuras
evaluaciones de monitoreo biológico.
En este sentido, las posibles especies que estarían en estado de amenaza son:
Cuadro 6.3: Especies de flora en estado de amenaza.
Nombre científico
Nombre
común
Estado D.S. 043-2006 AG.
Senecio sp -- En Peligro Crítico (CR); Vulnerable (VU)
Nototriche sp -- En Peligro Crítico (CR); En Peligro (EN)
Azorella diapensioides
A.Gray
Yareta o
yarita
Vulnerable (VU)
Melanostele lanata Cactus Listado en Apéndice I del CITES.
Estas especies serán verificadas o descartadas durante la ejecución del monitoreo biológico
a efectuar como parte de los compromisos del proyecto.
000018

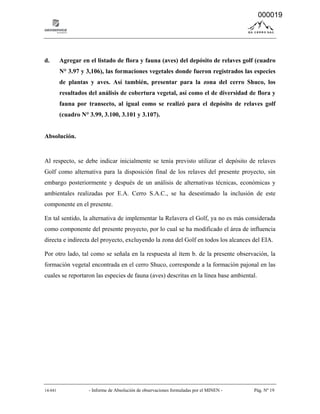

d. Agregar en el listado de flora y fauna (aves) del depósito de relaves golf (cuadro
N° 3.97 y 3,106), las formaciones vegetales donde fueron registrados las especies
de plantas y aves. Así también, presentar para la zona del cerro Shuco, los
resultados del análisis de cobertura vegetal, así como el de diversidad de flora y
fauna por transecto, al igual como se realizó para el depósito de relaves golf
(cuadro N° 3.99, 3.100, 3.101 y 3.107).
Absolución.
Al respecto, se debe indicar inicialmente se tenía previsto utilizar el depósito de relaves
Golf como alternativa para la disposición final de los relaves del presente proyecto, sin
embargo posteriormente y después de un análisis de alternativas técnicas, económicas y
ambientales realizadas por E.A. Cerro S.A.C., se ha desestimado la inclusión de este
componente en el presente.
En tal sentido, la alternativa de implementar la Relavera el Golf, ya no es más considerada
como componente del presente proyecto, por lo cual se ha modificado el área de influencia
directa e indirecta del proyecto, excluyendo la zona del Golf en todos los alcances del EIA.
Por otro lado, tal como se señala en la respuesta al ítem b. de la presente observación, la
formación vegetal encontrada en el cerro Shuco, corresponde a la formación pajonal en las
cuales se reportaron las especies de fauna (aves) descritas en la línea base ambiental.
000019

e. Corroborar la correcta determinación taxonómica de la especie Cloroceryle
americana en el cerro Shuco, para lo cual se deberá presentar un registro
fotográfico de la especie in situ, las características morfológicas que presenta y
explicar las circunstancias en que fue registrada. Se requiere constatar su
correcta determinación, ya que Cloroceryle americana es una especie que se
distribuye por debajo de los 2400 msnm (Schuienberg et al.), mientras que la
zona del proyecto está por encima de los 4000 msnm. Así también, corregir la
clasificación de las "familias" de las aves presentadas en el cuadro N° 3.103.
Absolución.
Al respecto debemos indicar que por error se ha consignado a esta especie en esta zona.
La especie reportada correspondió a un individuo juvenil de Colaptes rupicola (Fam.
Picidae), conocido en el área local como “Carpintero amarillo”.
Por otro lado, en el cuadro siguiente se efectúa la corrección en la clasificación de las
familias de las aves presentadas en el cuadro Nº 3.103 del EIA.
Cuadro 6.4: Clasificación de familias de aves halladas en el área del proyecto.
FAMILIA NOMBRE CIENTIFICO NOMBRE COMUN
1 CHARADRIIDAE Vanellus resplendens lique lique,liclish
2 EMBERIZIDAE Sicalis uropygialis pichi chanka
3 EMBERIZIDAE Zonotrichia capensis pichi chanka
4 FRINGILLIDAE Carduelis atrata jilguero negro
5 PICIDAE Colaptes rupicola carpintero amarillo
6 ANATIDAE Anas puna pato de la puna
000020

f. Sobre el registro de Atelopus tricolor (VU) indicar el hábitat donde fue
registrado y la cantidad de individuos observados. Además, analizar y explicar a
qué factores o causas se debe la desaparición de Bufo sp, así como la aparición
de Atelopus tricolor en la zona del proyecto, tal como lo manifiestan los
pobladores locales (Pág. 3-140).
Absolución.
Al respecto, debemos aclarar que esta especie se reporta como resultado del avistamiento
de 01 individuo en el Punto A3 y la descripción de los pobladores de la zona, que indican
su presencia en el área evaluada.
Cuadro 6.5: Punto de muestreo.
Punto de
muestreo
Descripción Área de
Influencia
Formación
Vegetal
A3
Área ubicada debajo del costado lateral del
cerro Shuco. Zona de Zona Hidromórfica.
Directa Pajonal
En las demás evaluaciones de campo no se avistaron individuos de esta especie.
Cabe mencionar que esta información es subjetiva y frecuentemente los pobladores locales
no pueden distinguir la diferencia entre ambas especies de anfibios referidas en la
observación, ambas de la familia bufonidae.
Por otro lado, la disminución de la población de anfibios se estaría dando, como en toda
América Latina, por la superposición de varias causas como la disminución de áreas
húmedas y la proliferación de hongos Batrachochytrium dendrobatidis que afectan el
intercambio gaseoso en los bufonidae.
000021

g. Acerca de los organismos acuáticos (plancton y macroinvertebrados bentónicos)
registrados en la zona del proyecto, indicar la presencia de especies indicadoras
de buena o mala calidad del agua (tolerantes), de acuerdo a los requerimientos
de hábitats que estas especies presentan, Según los resultados de dicho análisis,
determinar la condición de la calidad del agua para cada tipo de habita evaluado
(cuadro N° 3.109). Por otro lado, sustentar porque no se realizó la evaluación de
los peces en los cuerpos de agua existentes en la zona del proyecto, considerando
que son excelentes bioindicadores de alteraciones en la calidad del agua,
asimismo, según consulta a estudios anteriores (ElAs) o bibliografía
especializada, indicar que especies de peces existían o todavía existen en los
cuerpos de agua ubicados en la zona de influencia del proyecto, finalmente,
explicar cuáles serían las probables causas de la extinción local de las especies de
peces en la zona del proyecto.
Absolución.
Al respecto, se debe señalar que Algunas especies de diatomeas como los géneros Navicula
y Nitzschia, hallados en la evaluación son reportados como indicadores de contaminación
orgánica (Perezet.al. 2003), asimismo especies del genero Scenedesmus y la presencia de
Euglonoficeas indican por lo general ambientes medianamente contaminados.
Sin embargo, también habría que considerar que el ensamblaje de la comunidad
fitoplanctónica es un aspecto importante a tener en cuenta puesto que las bacillariophytas
son por lo general el grupo taxonómico representativo de la comunidad microalgal, seguido
de las clorophytas y menos representadas pueden estar las cianoficeas, euglonophytas, etc.
Este ensamblaje se mantiene en el área evaluada y no se observa por ejemplo un
incremento de la dominancia de las cianoficeas que indica usualmente un ambiente con alta
carga orgánica (Reavie y Smol, 1998; Rottet al., 1998; Rosemondet al., 2000).
000022

Con una parte de los información obtenida en campo de los productores primarios se puede
estimar el índice de calidad de aguas denominado Índice Genérico de Diatomeas o Índice
Diatómico Generalizado, que consiste en la asignación de diversos valores de tolerancia
(denominados Sensibilidad y Amplitud Ecológica) a los organismos de la Clase
Bacillariophyta (Diatomeas) presentes en la muestra (Dell’Uomo, 2004), tal como se
muestras en el Cuadro siguiente.
Cuadro 6.6: Escala de calidad de agua, índice IDG.
Clase Rangos del IDG Calidad del agua
I ≥4,50 Excelente
II 4,00-4,49 Muy Buena
III 3,50-3,99 Buena
IV 3,00-3,49 Regular
V 2,00-2,99 Mala
VI 1,00-1,99 Muy Mala
VII ≤0,99 Pésima
Cuadro 6.7: Estimados del IDG para las estaciones en cuerpos lóticos.
Estación IDG Calidad del Agua
E-216 5.00 Excelente
E-215 2.00 Mala
E-214 3.76 Buena
E-213 2.75 Mala
E-204 4.40 Muy Buena
De acuerdo a los estimados del IDG los cuerpos de agua lóticos del área evaluada presentan
entre buena y excelente calidad en las estaciones (E-216, E-214 y E-204) y mala calidad en
las estaciones E-215 y E-213. Sin embargo hay que considerar que en las partes altas de las
cuencas las encargadas de la productividad son los organismos de la comunidad perifitica
(Allan, 1995), por lo que posiblemente la comunidad fitoplanctónica no esté plenamente
representada y el IDG aquí hallado no esté reflejando las condiciones reales del entorno.
000023

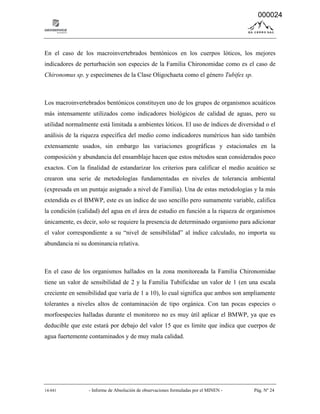

En el caso de los macroinvertebrados bentónicos en los cuerpos lóticos, los mejores
indicadores de perturbación son especies de la Familia Chironomidae como es el caso de
Chironomus sp. y especímenes de la Clase Oligochaeta como el género Tubifex sp.
Los macroinvertebrados bentónicos constituyen uno de los grupos de organismos acuáticos
más intensamente utilizados como indicadores biológicos de calidad de aguas, pero su
utilidad normalmente está limitada a ambientes lóticos. El uso de índices de diversidad o el
análisis de la riqueza específica del medio como indicadores numéricos han sido también
extensamente usados, sin embargo las variaciones geográficas y estacionales en la
composición y abundancia del ensamblaje hacen que estos métodos sean considerados poco
exactos. Con la finalidad de estandarizar los criterios para calificar el medio acuático se
crearon una serie de metodologías fundamentadas en niveles de tolerancia ambiental
(expresada en un puntaje asignado a nivel de Familia). Una de estas metodologías y la más
extendida es el BMWP, este es un índice de uso sencillo pero sumamente variable, califica
la condición (calidad) del agua en el área de estudio en función a la riqueza de organismos
únicamente, es decir, solo se requiere la presencia de determinado organismo para adicionar
el valor correspondiente a su “nivel de sensibilidad” al índice calculado, no importa su
abundancia ni su dominancia relativa.
En el caso de los organismos hallados en la zona monitoreada la Familia Chironomidae
tiene un valor de sensibilidad de 2 y la Familia Tubificidae un valor de 1 (en una escala
creciente en sensibilidad que varía de 1 a 10), lo cual significa que ambos son ampliamente
tolerantes a niveles altos de contaminación de tipo orgánica. Con tan pocas especies o
morfoespecies halladas durante el monitoreo no es muy útil aplicar el BMWP, ya que es
deducible que este estará por debajo del valor 15 que es limite que indica que cuerpos de
agua fuertemente contaminados y de muy mala calidad.
000024

Cuadro 6.8: Escala de calidad de agua, índice BMWP (Hellawell, 1978).
Clase
Rangos del
BMWP
Condición del cuerpo de agua Calidad del agua
I ≥101
Muy limpio, no o muy poco
contaminado
Excelente
II 61-100 Algunos efectos de contaminación Buena
III 36-60 Alterado Regular
IV 16-35 Contaminado Mala
V ≤15 Fuertemente contaminado Muy mala
Dado el bajo número de morfoespecies halladas en el área de monitoreo es recomendable
que el número de repeticiones en cada estación se incremente (Oyague, 2009), sobre todo si
se trata de áreas como cabeceras de cuenca.
En cuanto a la diversidad y abundancia de peces en las cuencas del área de monitoreo es
muy probable que se puedan hallar las especies características de las zonas altoandinas. La
ictiofauna de los Andes es considerada como de escasa diversidad taxonómica, es decir,
posee un número reducido de especies, aunque esto no necesariamente sea del todo cierto.
Son 3 los géneros, los ciprinodóntidos Orestias y los bagres Astroblepus y Trichomycterus
conocidos para las zonas altoandinas.
Como información complementaria, debemos señalar que se cuenta con una evaluación
efectuada por E.A. Cerro S.A.C. el año 2009, en la que se incluye la evaluación de peces en
las lagunas existentes en el entorno de sus operaciones mineras, dentro de las cuales está la
laguna cercana al cerro Shuco.
Las especies halladas en las lagunas evaluadas, corresponden a 4 especies de peces del
género Orestias (O. gymnotus, O. hardini, O. ututo y O. cf ututo). Los valores de
abundancia obtenidos por sitio de muestreo se describen en el cuadro siguiente. No se
realizaron las estimaciones de los índices de diversidad debido al bajo número de especies
registradas.
000025

Cuadro 6.9: Riqueza específica del necton.
Especie Laguna sin
nombre (cercana
al cerro Shuco)
Lag.
Quilcamachay
Lag.
Yarascancha
Lag. Jojog Lag.
Cuchis
Lag.
Antaloma
PMA-LB-01 PMA-
LB-04
PMA-
LB-05
PMA-
LB-06
PMA-
LB-07
PMA- LB-
08
1 Orestias gymnotus 0 7 0 0 0 0
2 Orestias hardini 15 0 20 0 0 0
3 Orestias ututo 0 0 0 0 0 12
4
Orestias cf.
ututo
0 0 0 9 0 0
Total de
Individuos (N)
15 7 20 9 0 12
Número de
Especies (S)
1 1 1 1 0 1
Fuente: Estudio hidrobiológico del área para la nueva planta Paragsha. E.A. CERRO S.A.C. 2009. Blga
Eliana Quispitupac.
En el cuadro anterior se puede apreciar la laguna sin nombre (PMA-LB-01 – cercana al
cerro Shuco), en la cual se han capturado 15 individuos de la especie Orestias hardini.
Asimismo en la laguna Quilcamachay (PMA- LB-04) – hacia el norte del depósito de
relaves Ocroyoc) se hallaron 7 individuos de la especie Orestias gymnotus
000026

OBSERVACIÓN N° 7
Es necesario incluir un plano de ubicación de las vías actuales a nivel departamental,
provincial y local. En dicho plano, deberá mostrarse la ruta de transporte a utilizarse
en el proyecto. Se utilice una escala lecturable de preferencia topográfico.
ABSOLUCION
Al respecto, en el Anexo: Observación 7 (Plano: LOBS-07 “Vías de Acceso”), se incluyen
las actuales vías de acceso a nivel departamental, provincial y local que conciernen al
presente proyecto propuesto. En este plan se indican las principales rutas de transporte a
utilizarse en el presente proyecto, la cual además se presenta a una escala adecuada de
práctica interpretación.
000027

DESCRIPCIÓN DEL PROYECTO
OBSERVACIÓN N° 8
Presentar un cuadro resumen de los componentes del proyecto indicando las
instalaciones realizada sin estar amparadas en la correspondiente certificación
ambiental (% de avance), las instalaciones que van a continuar y las proyectadas;
indicarán el área de perturbación ambiental de cada uno de los componentes. Dicha
información deberá ser coherente con la del ítem 2.7.2 y la del plano M371 -2009-02
del Anexo 31.
ABSOLUCION
Respecto al proyecto es preciso hacer mención que para el presente Proyecto Planta
Complementaria para el beneficio de Minerales Oxidados, la empresa está retirando como
componente ambiental al Depósito de Relaves el Golf, así como su correspondiente Línea
de Conducción de Relaves, todo ello, a que la empresa ha optado sólo por el recrecimiento
de su relavera actual (Depósito de Relaves Ocroyoc) a la cota 4287 msnm, debido a que en
la actualidad este componente ya cuenta con una herramienta de gestión ambiental
aprobada (RD 021-2011-MEM/AAM, del EIA Plan L), todo ello ha motivado que el área
de influencia del proyecto se reduzca considerablemente, condición que se ve representada
en los diferentes planos adjuntos del presente informe de levantamiento de observaciones.
En el Plano LOBS 8, se adjunta el Plano de Área de Influencia Ambiental.
Por otro lado, en el siguiente cuadro presenta el resumen de las actividades realizadas sin
el amparo de la certificación ambiental (% de avance), el mismo que también permite
apreciar el área aún pendiente (área proyectada).
000028

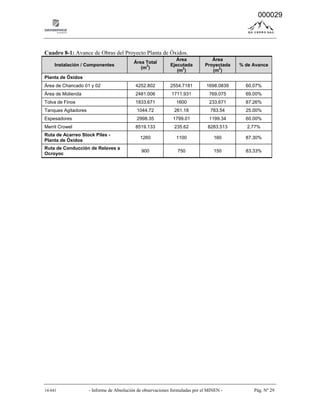

Cuadro 8-1: Avance de Obras del Proyecto Planta de Óxidos.
Instalación / Componentes
Área Total
(m
2
)
Área
Ejecutada
(m
2
)
Área
Proyectada
(m
2
)
% de Avance
Planta de Óxidos
Área de Chancado 01 y 02 4252.802 2554.7181 1698.0839 60.07%
Área de Molienda 2481.006 1711.931 769.075 69.00%
Tolva de Finos 1833.671 1600 233.671 87.26%
Tanques Agitadores 1044.72 261.18 783.54 25.00%
Espesadores 2998.35 1799.01 1199.34 60.00%
Merril Crowel 8519.133 235.62 8283.513 2.77%
Ruta de Acarreo Stock Piles -
Planta de Óxidos
1260 1100 160 87.30%
Ruta de Conducción de Relaves a
Ocroyoc
900 750 150 83.33%
000029

OBSERVACIÓN N° 9
Presentar la caracterización mineralógica y química del mineral a procesar
procedente de los "Stock Piles" y de la zona sur del tajo abierto Raúl Rojas.
ABSOLUCION
A fin de subsanar esta observación, se han evaluado muestras de mineral almacenado en los
Stock Piles y en la zona sur del tajo abierto Raúl Rojas.
Se ejecutaron 10 calicatas en la zona correspondiente a los depósitos “Stock Piles”, y se
realizaron análisis de las muestras tomadas a profundidades de 1m y 2 m. Por otro lado, se
realizó un muestreo cubriendo la zona Sur del tajo Raúl Rojas, incluyendo todas las
litologías de interés y se realizó un composito para la realización de pruebas.
Los análisis de las muestras se realizaron en el laboratorio ALS Environmental, los cuales
comprendieron:
- Pruebas de Lixiviación SPLP, con una relación de 20:1 (solución
extractora/muestra) y pH 4.2.
- Pruebas estáticas: parámetros ABA
- Análisis mineralógico, por MLA
Cuadro 9.1 Criterio para la Predicción de DAR- PRICE 1997
PN/PA<1
Posible
generador
DAR
Posible generador de ácido a menos que los
sulfuros sean no reactivos.
1<PN/PA<2
Posible
(incierto)
Posible generador de ácido si el PN es
insuficientemente reactivo o se consume a una
velocidad mayor que la de oxidación del sulfuro
2<PN/PA<4 Bajo
No es Potencial generador de ácido a menos que
ocurra exposición preferencial significativa de
sulfuros.
PN/PA>4 Ninguno
9.2 Ubicación de puntos de Muestreo
000030

En el siguiente cuadro se presenta la ubicación de los puntos del muestreo evaluados en los
stock piles. Ver Plano LOBS- 9: Plano de Puntos de Muestreo Geoquímico (Anexo
Observación 09-B).
Cuadro Nº 9.2. Ubicación de puntos de muestreo en Stock Piles.
Calicata
Coordenadas UTM*
Cota (m.s.n.m.)
Norte Este
1 8819768 361442 4352
2 8819690 361498 4351
3 8819859 361397 4349
4 8819914 361302 4347
5 8819939 361217 4360
6 8820007 361190 4358
7 8819722 361073 4381
8 8819786 361110 4378
9 8819856 361019 4377
10 8819957 361019 4371
*PSAD56
9.3 Resultados
En los siguientes cuadros se presentan los resultados de los análisis realizados. Los Informes de
ensayo son presentados en el Anexo: Observación 9-A.
A) STOCK PILES
Cuadro Nº 9.3. Características químicas de materiales muestreados en Stock Piles
(Resultados de pruebas de lixiviación SPLP)
Código identificación
C1-1M
-03-11
C1-2M
-03-11
C4-1M
-03-14
C4-2M
-03-14
C8-1M
-03-18
C8-2M
-03-18
C10-1M
-03-20
C10-2M
-03-20
Código laboratorio
LE1100636
-001
LE1100636
-002
LE1100636
-007
LE1100636
-008
LE1100636
-015
LE1100636
-016
LE1100636
-019
LE1100636
-020
Parámetros Unidades Resultados
pH
Unidades
de pH
3.81 4.03 5.79 5.68 3.69 6.20 6.30 6.38
000031

Código identificación
C1-1M
-03-11
C1-2M
-03-11
C4-1M
-03-14
C4-2M
-03-14
C8-1M
-03-18
C8-2M
-03-18
C10-1M
-03-20
C10-2M
-03-20
Código laboratorio
LE1100636
-001
LE1100636
-002
LE1100636
-007
LE1100636
-008
LE1100636
-015
LE1100636
-016
LE1100636
-019
LE1100636
-020
Hg mg/L <0.001 <0.001 <0.001 <0.001 <0.001 <0.001 <0.001 <0.001
METALES DISUELTOS
Ag mg/L 0.00597 <0.000050 <0.000050 0.000062 0.0235 <0.000050 <0.000050 <0.00005
Al mg/L 0.305 1.39 <0.0050 <0.0050 1.16 <0.0050 <0.0050 <0.0050
As mg/L 0.00315 0.00724 0.00065 <0.00050 0.00541 0.00176 <0.00050 <0.0005
B mg/L <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050 <0.050
Ba mg/L 0.0196 0.0299 0.0559 0.0210 0.0203 0.0295 0.0695 0.0599
Be mg/L <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025
0 mg/L <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025 <0.0025
Ca mg/L 58.5 76.0 32.6 67.2 52.9 58.4 30.8 35.6
Cd mg/L 0.00811 0.132 0.152 0.115 0.0414 0.00179 0.274 0.263
Co mg/L <0.00050 0.00186 0.00325 0.00205 0.00161 0.00253 <0.00050 <0.0005
Cr mg/L <0.0025 <0.0025 <0.0025 <0.0025 0.0063 <0.0025 <0.0025 <0.0025
Cu mg/L 0.0756 0.190 0.0209 0.160 0.537 0.00884 0.00084 0.00118
Fe mg/L 0.652 4.21 <0.030 <0.030 3.65 <0.030 <0.030 <0.030
K mg/L <2.0 <2.0 <2.0 <2.0 <2.0 <2.0 <2.0 <2.0
Li mg/L <0.0050 0.0060 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.005
Mg mg/L 0.39 14.0 3.98 6.01 12.8 14.7 7.76 5.43
Mn mg/L 0.835 7.15 28.8 23.1 3.50 3.56 0.681 0.0697
Mo mg/L <0.00025 <0.00025 0.00068 0.00050 <0.00025 <0.00025 <0.00025 <0.00025
Na mg/L <2.0 <2.0 <2.0 <2.0 <2.0 <2.0 <2.0 <2.0
Ni mg/L <0.0025 0.0059 0.0038 0.0040 0.0057 0.0042 0.0025 <0.0025
P mg/L <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30
Pb mg/L 4.67 0.551 3.30 4.20 3.34 0.00437 0.247 0.245
Sb mg/L 0.00967 0.00093 0.00094 0.00338 0.0120 0.0149 0.00162 0.00102
Se mg/L <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050
Si mg/L 0.724 5.40 1.72 1.73 0.695 1.77 3.01 3.13
Sn mg/L <0.00050 <0.00050 <0.00050 <0.00050 <0.00050 <0.00050 <0.00050 <0.00050
Sr mg/L 0.318 0.0949 0.206 0.126 0.132 0.216 0.0950 0.116
Ti mg/L <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010
Tl mg/L 0.00261 0.00064 0.0212 0.00239 0.00060 0.00050 0.00146 0.00136
U mg/L 0.000218 0.000523 <0.000050 0.000093 0.00336 <0.000050 <0.000050 <0.000050
V mg/L <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050 <0.0050
Zn mg/L 0.536 6.24 10.8 16.1 3.09 2.01 12.7 15.6
Fuente: Lab. ALS Environmental. Informe de ensayo Nº LE1100636, Marzo del 2011
000032

Cuadro Nº 9.4. . Resultados Balance Acido Base - materiales muestreados en Stock Piles
Código Descripción
pH en
pasta
Efervesc.
% S
como
Sulfuros
PA PN PNN
PN/PA Comentario
t CaCO3/1000 t
C1-1M-03-11
Calicata 1, a 1 m
de profundidad
5.13 1 0.98 56.6 0 -57 0
Posible generador
de DAR
C1-2M-03-11
Calicata 1, a 2 m
de profundidad
4.71 1 1.21 74.1 5 -69 0.07
Posible generador
de DAR
C2-1M-03-12
Calicata 2, a 1 m
de profundidad
5.89 2 0.25 45.6 22 -24 0.48
Posible generador
de DAR
C2-2M-03-12
Calicata 2, a 2 m
de profundidad
5.88 3 0.33 48.8 13 -36 0.27
Posible generador
de DAR
C3-1M-03-13
Calicata 3, a 1 m
de profundidad
5.12 1 0.44 26.9 2 -25 0.07
Posible generador
de DAR
C3-2M-03-13
Calicata 3, a 2 m
de profundidad
4.71 1 0.07 9.1 3 -6 0.33
Posible generador
de DAR
C4-1M-03-14
Calicata 4, a 1 m
de profundidad
5.79 2 1.16 53.1 41 -12 0.77
Posible generador
de DAR
C4-2M-03-14
Calicata 4, a 2 m
de profundidad
5.9 2 0.8 44.1 15 -29 0.34
Posible generador
de DAR
C5-1M-03-15
Calicata 5, a 1 m
de profundidad
7.02 1 <0.01 6.9 9 2 1.3
Potencial incierto de
generación de DAR
C5-2M-03-15
Calicata 5, a 2 m
de profundidad
7.12 1 <0.01 6.9 9 2 1.3 Potencial incierto de
generación de DAR
C6-1M-03-16
Calicata 6, a 1 m
de profundidad
7.2 3 0.01 5.9 145 139 24.6
No es potencial
generador de DAR
C6-2M-03-16
Calicata 6, a 2 m
de profundidad
7.99 4 0.01 1.9 546 544 287
No es potencial
generador de DAR
C7-1M-03-17
Calicata 7, a 1 m
de profundidad
4.5 1 0.2 29.7 7 -23 0.24
Posible generador
de DAR
C7-2M-03-17
Calicata 7, a 2 m
de profundidad
4.85 1 0.37 31.2 7 -24 0.22
Posible generador
de DAR
C8-1M-03-18
Calicata 8, a 1 m
de profundidad
4.88 1 0.41 51.2 3 -48 0.06
Posible generador
de DAR
C8-2M-03-18
Calicata 8, a 2 m
de profundidad
5.51 2 0.36 32.2 11 -21 0.34
Posible generador
de DAR
C9-1M-03-19
Calicata 9, a 1 m
de profundidad
5.22 1 0.71 61.2 4 -57 0.07
Posible generador
de DAR
C9-2M-03-19
Calicata 9, a 2 m
de profundidad
4.89 2 0.39 53.4 16 -37 0.3
Posible generador
de DAR
C10-1M-03-20
Calicata 10, a 1
m de
profundidad
6.51 3 0.45 35.9 106 70 2.95
No es potencial
generador de DAR
C10-2M-03-20
Calicata 10, a 2
m de
profundidad
6.4 3 0.36 32.5 51 18 1.57
Potencial incierto de
generación de DAR
000033

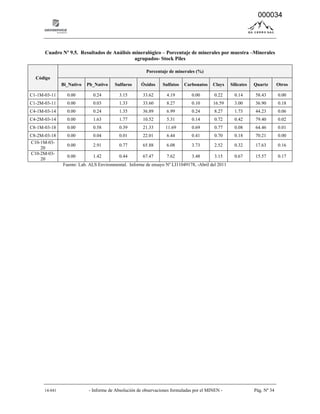

Cuadro Nº 9.5. Resultados de Análisis mineralógico – Porcentaje de minerales por muestra –Minerales
agrupados- Stock Piles
Código
Porcentaje de minerales (%)
Bi_Nativo Pb_Nativo Sulfuros Óxidos Sulfatos Carbonatos Clays Silicates Quartz Otros
C1-1M-03-11 0.00 0.24 3.15 33.62 4.19 0.00 0.22 0.14 58.43 0.00
C1-2M-03-11 0.00 0.03 1.33 33.60 8.27 0.10 16.59 3.00 36.90 0.18
C4-1M-03-14 0.00 0.24 1.35 36.89 6.99 0.24 8.27 1.73 44.23 0.06
C4-2M-03-14 0.00 1.63 1.77 10.52 5.31 0.14 0.72 0.42 79.40 0.02
C8-1M-03-18 0.00 0.58 0.39 21.33 11.69 0.69 0.77 0.08 64.46 0.01
C8-2M-03-18 0.00 0.04 0.01 22.01 6.44 0.41 0.70 0.18 70.21 0.00
C10-1M-03-
20
0.00 2.91 0.77 65.88 6.08 3.73 2.52 0.32 17.63 0.16
C10-2M-03-
20
0.00 1.42 0.44 67.47 7.62 3.48 3.15 0.67 15.57 0.17
Fuente: Lab. ALS Environmental. Informe de ensayo Nº LI11049178, -Abril del 2011
000034

ZONA SUR DEL TAJO RAUL ROJAS
Para la evaluación del Tajo Raul Rojas se realizó un muestreo cubriendo espacialmente el
área del tajo, incluyendo todas las litologías de interés, realizando un compósito para la
determinación de pruebas estáticas, pruebas de lixiviación y caracterización mineralógica.
En los siguientes cuadros se presenta los resultados de los análisis realizados en dicha
muestra.
Cuadro Nº 9.6. Características químicas de materiales muestreados en la zona Sur del Tajo Raúl Rojas
(Resultados de pruebas de lixiviación SPLP)
Código laboratorio LE1100603-001
pH Unidades de pH 6.56
Hg mg/L <0.001
Metales Disueltos
Ag mg/L <0.000050
Al mg/L <0.0050
As mg/L 0.00090
B mg/L <0.050
Ba mg/L 0.0676
Be mg/L <0.0025
Bi mg/L <0.0025
Ca mg/L 123
Cd mg/L 0.0305
Co mg/L 0.00465
Cr mg/L <0.0025
Cu mg/L 0.00638
Fe mg/L <0.030
K mg/L <2.0
Li mg/L 0.0106
Mg mg/L 11.4
Mn mg/L 8.91
Mo mg/L <0.00025
Na mg/L <2.0
Ni mg/L 0.0139
P mg/L <0.30
Pb mg/L 0.324
000035

Código laboratorio LE1100603-001
Sb mg/L 0.00269
Se mg/L <0.0050
Si mg/L 2.74
Sn mg/L <0.00050
Sr mg/L 0.677
Ti mg/L <0.010
Tl mg/L 0.00122
U mg/L <0.000050
V mg/L <0.0050
Zn mg/L 2.42
Cuadro Nº 9.7. Resultados Balance Acido Base - materiales muestreados en la zona Sur del Tajo Raúl
Rojas
Código
laboratorio
Descripción
pH en
pasta
Efervesc.
% S
como
Sulfuro
PA PN PNN
PN/PA Comentario
t CaCO3/1000 t
LE1100603-
001
Compósito
zona Sur del
Tajo Raúl
Rojas
6.26 3.0 4.2 149 39 -110 0.26
Posible generador
de DAR
Cuadro Nº 9.8. Resultados Análisis mineralógico - materiales muestreados en Stock Piles
Código
Porcentaje de minerales (%)
Bi_Nativo Pb_Nativo Sulfuros Óxidos Sulfatos Carbonatos Clays Silicates Quartz Otros
Machupichu 0.00 1.73 8.64 37.79 3.47 2.46 2.29 0.38 43.23 0.01
Fuente: Lab. ALS Environmental. Informe de ensayo Nº LI11049178, -Abril del 2011
9.2 Evaluación de resultados
 STOCK PILES
Las pruebas de lixiviación de metales de corto plazo en algunas muestras procedentes del
Stock Piles (cuadro 9.3), mostraron que los metales con mayor tendencia a lixiviarse son el
Cd, Fe, Mn, Pb y Zn.
000036

La composición mineralógica de las muestras tomadas en los Stock Piles fue determinada
mediante análisis por MLA. Los resultados de dichos análisis (cuadro Nº 9.5) indican que
las muestras están constituidas principalmente por cuarzo, óxidos de hierro, sulfatos,
sulfuros (galena, esfalerita, argentita) y carbonatos. Por lo general se observa que
predomina el porcentaje de sulfuros respecto al contenido de carbonatos, lo que hace que
estos materiales tengan potencial de generación de drenaje ácido de roca.
Respecto a los resultados de las pruebas estáticas (Cuadro Nº 9.4), las muestras con un pH
en pasta por debajo de 5.5 (50% del total), indican que la cantidad de mineral neutralizante
en estas muestras no es suficiente para neutralizar el ácido que ya fue generado por la
oxidación natural por parte de los sulfuros contenidos en estos materiales. Por otro lado,
las muestras con PNN mayor a 100 (10 %), tienen un pH en pasta alrededor de 7.5 -8.0, lo
que significa que el mineral neutralizante contenido en la roca fácilmente disponible para
la neutralización es alto.
Los resultados de estas pruebas indican que según el criterio de evaluación de predicción de
DAR (PRICE 1997), el 70 % de las muestras presentan potencial de generación de DAR, el
15 % de las muestras presenta potencial incierto de generación de DAR y el 15 % del total
no presenta potencial de generación de DAR.
 ZONA SUR DEL TAJO RAUL ROJAS
Las pruebas de lixiviación de metales de corto plazo en la muestra compósito (cuadro 9.5),
mostró que los metales con mayor tendencia a lixiviarse son el Cd, Mn, Pb y Zn.
Los resultados del análisis mineralógico (cuadro Nº 9.8) indican que la muestra está
constituida principalmente por cuarzo, óxidos de hierro, sulfatos, sulfuros y carbonatos. Se
observa que predomina el porcentaje de sulfuros respecto al contenido de carbonatos, lo
que hace que estos materiales tengan potencial de generación de drenaje ácido de roca.
Respecto a los resultados de las pruebas estáticas (Cuadro Nº 9.7), la muestra presentó un
pH en pasta de 6.26 y un considerable porcentaje de azufre como sulfuro (4.2%). Los
resultados de dichas pruebas indican que según el criterio de evaluación de predicción de
DAR (PRICE 1997), la muestra presenta potencial de generación de DAR.
000037

OBSERVACIÓN N° 10
En el Anexo 17 presentó la memoria descriptiva del depósito de relaves Golf, el cual
está destinado a recibir los relaves de la planta de beneficio de los minerales oxidados;
en el ítem 2.7.2.2 Componentes operacionales para el proyecto, está considerando
como alternativa para disposición de los relaves, a producirse en la operación del
proyecto, la relavera de Ocroyoc. Presentar la justificación técnica de la alternativa de
deposición de los relaves de la planta de beneficio de óxidos en la relavera Ocroyoc e
indicar si tienen la autorización correspondiente expedida por la DGM.
ABSOLUCION
Justificación técnica de la alternativa de deposición de los relaves de la planta de
beneficio de óxidos en la Relavera Ocroyoc.
- Relavera Ocroyoc, como depósito de relaves de la Planta de Óxidos. En el
diseño del proceso de la Planta de Óxidos, se ha considerado que la pulpa
proveniente del circuito de lavado y decantación en contracorriente será enviada
al circuito de detoxificación de cianuro con ácido caro. Y el relave final
destoxificado se enviará a la relavera Ocroyoc donde se diluirá con el relave de
sulfuros de la Planta actual (Paragsha) y por ende se integrará al manejo
operativo y control existente de la relavera Ocroyoc.
- Como depósito activo - Relavera Ocroyoc. Actualmente (Marzo 2011),
Ocroyoc es el único depósito de relaves activo de E.A. Cerro S.A.C. donde se
realiza la disposición de los relaves provenientes de las plantas concentradoras
Paragsha y San Expedito, los lodos de la Planta de Neutralización y las aguas
acidas de la relavera Quiulacocha. Los relaves y los lodos experimentan un
proceso de sedimentación de acuerdo al tamaño de los granos, así en las zonas
000038

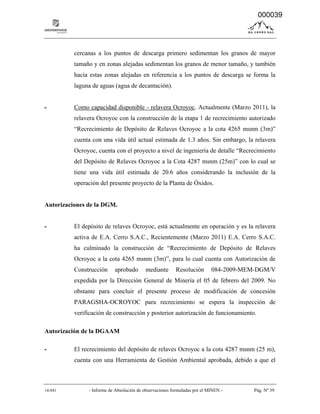

cercanas a los puntos de descarga primero sedimentan los granos de mayor
tamaño y en zonas alejadas sedimentan los granos de menor tamaño, y también
hacia estas zonas alejadas en referencia a los puntos de descarga se forma la
laguna de aguas (agua de decantación).
- Como capacidad disponible - relavera Ocroyoc. Actualmente (Marzo 2011), la
relavera Ocroyoc con la construcción de la etapa 1 de recrecimiento autorizado
“Recrecimiento de Depósito de Relaves Ocroyoc a la cota 4265 msnm (3m)”
cuenta con una vida útil actual estimada de 1.3 años. Sin embargo, la relavera
Ocroyoc, cuenta con el proyecto a nivel de ingeniería de detalle “Recrecimiento
del Depósito de Relaves Ocroyoc a la Cota 4287 msnm (25m)” con lo cual se
tiene una vida útil estimada de 20.6 años considerando la inclusión de la
operación del presente proyecto de la Planta de Óxidos.
Autorizaciones de la DGM.
- El depósito de relaves Ocroyoc, está actualmente en operación y es la relavera
activa de E.A. Cerro S.A.C., Recientemente (Marzo 2011) E.A. Cerro S.A.C.
ha culminado la construcción de “Recrecimiento de Depósito de Relaves
Ocroyoc a la cota 4265 msnm (3m)”, para lo cual cuenta con Autorización de
Construcción aprobado mediante Resolución 084-2009-MEM-DGM/V
expedida por la Dirección General de Minería el 05 de febrero del 2009. No
obstante para concluir el presente proceso de modificación de concesión
PARAGSHA-OCROYOC para recrecimiento se espera la inspección de
verificación de construcción y posterior autorización de funcionamiento.
Autorización de la DGAAM
- El recrecimiento del depósito de relaves Ocroyoc a la cota 4287 msnm (25 m),
cuenta con una Herramienta de Gestión Ambiental aprobada, debido a que el
000039

mismo fue considerada como componente del Estudio de Impacto Ambiental de
la Ampliación del Tajo Raúl Rojas – Plan L, la cual fue aprobada mediante RD
021-2011-MEM/AAM.
000040

OBSERVACIÓN N° 11
En cuanto a los componentes del proyecto, en el estudio no se indica como componente
al campamento; ello porque la planta de óxidos va ser un componente nuevo y va
necesitar de personal especializado. Es necesario precisar y corregir ello.
ABSOLUCION
Respecto al campamento, el presente proyecto no va a requerir de este componente de
trabajadores dado que el personal pernoctara en sus respectivas viviendas en la ciudad de
Cerro de Pasco, motivo por el cual se facilitara un servicio de movilidad desde las oficinas
de E.A. Cerro S.A.C. con destino hacia el área de labores, este servicio de movilidad
realizara el traslado del personal del proyecto desde y hacia el comedor respectivo.
Durante la etapa de construcción del proyecto se hará la habilitación de una instalación
temporal que tendrá como fin el funcionamiento de almacenes y depósitos de materiales,
así como el funcionamiento de un comedor de trabajadores para esta etapa del proyecto. Se
debe indicar que esta infraestructura temporal estará hecha de material prefabricado de
rápido armado y desmantelamiento, por lo cual no se estima que no se generen impactos
significativos. Asimismo en esta etapa se emplearan baños químicos portátiles para las
necesidades fisiológicas de los trabajadores.
Durante la etapa de operación del proyecto, el cual requerirá de menor cantidad de personal
dedicado, se procederá al desmantelamiento de la infraestructura prefabricada, obstándose
por una infraestructura estable de menor capacidad, cual estará destinada exclusivamente
para el almacenamiento de materiales y equipos menores, en esta etapa no se incluirá
campamento de trabajadores, pero si la habilitación de un ambiente destinado para comedor
de trabajadores de acorde a las necesidades del personal.
000041

Estas instalaciones temporales (almacenes, depósitos y comedor de trabajadores), se
ubicaran dentro del polígono de operaciones y dentro de ámbito de la planta de óxidos
respectivamente.
Al respecto se indica que E.A. Cerro S.A.C. no contara con un campamento de trabajadores
ya que estos residirán en la ciudad de Cerro de Pasco
Respecto al campamento de trabajadores, el presente proyecto no va a requerir de este
componente dado que el personal pernoctara en sus respectivas viviendas en la ciudad de
Cerro de Pasco, motivo por el cual se facilitara un servicio de movilidad desde las oficinas
de E.A. Cerro S.A.C. con destino hacia el área de labores, este servicio de movilidad
realizara el traslado del personal del proyecto desde y hacia el comedor de ser necesario.
Asimismo la exclusión del depósito de relaves Golf como componente del presente
proyecto (construcción y operación), permitirá una muy significativa reducción en la
cantidad de personal originalmente propuesta para el proyecto; lo cual facilitara el traslado
del personal desde y hacia la ciudad de Cerro de Pasco tal como se ha propuesto.
Cabe finalmente indicar que la exclusión de la relavera el Golf del presente proyecto se
sustenta en lo indicado en la respuesta de la Observación 10 del presente informe.
000042

OBSERVACIÓN N° 12
En cuanto a los residuos sólidos domésticos del proyecto, no se indica cómo va a
disponerse; en tal sentido, se requiere precisar dónde va ser el lugar de disposición
final como las características del mismo y precisando su capacidad total, capacidad
diaria de atención, vida útil, manejo de lixiviados y gases, entre otros; incluyendo
fotografías actuales del relleno.
ABSOLUCION
Actualmente los residuos sólidos domésticos que se generan en la ciudad de Cerro de Pasco
y de las empresas privadas son dispuestos en el botadero de Rumiallana, en la que se hace
el mantenimiento quincenal en coordinación con la municipalidad provincial de Pasco,
municipalidad distrital de Simón Bolívar, municipalidad distrital de Yanacancha,
municipalidad del Centro Poblado menor de Paragsha y E.A. Cerro S.A.C.
El Estudio de Impacto Ambiental del Relleno Sanitario Montecarlo se encuentra aprobado
mediante resolución Nº 0105-2010/DIGESA/SA, el expediente técnico de relleno sanitario
Montecarlo se encuentra en ejecución para que finalmente los residuos sólidos domésticos
que se generen en la ciudad de Cerro de Pasco sean dispuestos técnica y sanitariamente en
esta instalación.
000043

Vida Útil del Relleno Sanitario
El relleno sanitario se operará en dos zonas. La zona 1 y zona 2. Los volúmenes netos
disponibles de residuos sólidos por zona son: 13,280 m3
y 307,674 m3
, respectivamente.
Resultando el volumen neto total disponible de 320,954 m3
.

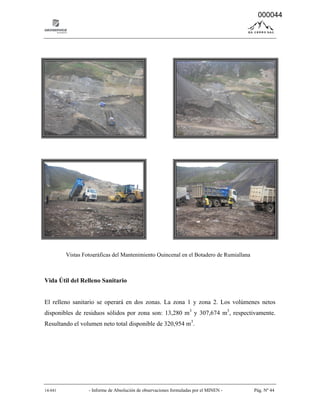

Vistas Fotográficas del Mantenimiento Quincenal en el Botadero de Rumiallana
000044

La producción diaria de residuos sólidos es de 20,21 m3
. Siendo la densidad compactada de
los residuos de 457.02 Kg/m3
, el volumen diario a disponer es de 44.2 m3
, y el anual de
16,133 m3
.
Finalmente que el relleno sanitario tendrá un periodo de vida útil de 19.89 años, de los
cuales 19.07 años corresponderán a la zona 2 y 0.82 años (10 meses) a la zona 1, conforme
se detalla en la cuadro siguiente:
Cuadro 12.1: Características del Relleno Sanitario.
Zonas
Volumen Neto
Disponible, m3
Altura del
Relleno Sanitario
(m)
Área del Relleno
Sanitario (m2
)
Vidal Útil,
Años
Zona 1 13,280 2.00 6,140 0.82 (10 meses)
Zona 2 307,674 2.50 123,069 19.07
Total 320,954 --- --- 19.89
Drenaje de Gases
Los gases producidos por la degradación de la materia orgánica contenida en los residuos
sólidos, deberán ser evacuados de manera permanente y controlada, utilizando chimeneas
con mallas del tipo gallinero cuyas dimensiones son, de 0.4 x 0.4 metros. Rellenadas con
piedras (mayores de 3” de diámetro) y soporte de troncos de eucalipto, cada una tendrá un
área de influencia de 30 m y se van levantando en forma vertical, conforme la celda va
ascendiendo. Las chimeneas culminan colocando un cilindro metálico de 55 galones de
capacidad, cortado por la mitad debiéndose mantener en buen estado y protegidas a 0.30 m
de profundidad debajo del relleno de cobertura.
Por ningún motivo se deberá clausurar una chimenea antes de su tratamiento, se deberá
proceder a la combustión mediante la instalación de un quemador por lo menos a 1.5 m
sobre la superficie final del relleno.
000045

Drenaje de Lixiviados
De conformidad a los resultados del estudio de generación y caracterización, la materia
orgánica sólo es del orden de 27%, las que generarán los lixiviados activadas por las aguas
pluviales de la zona. Para minimizar la activación de la generación de lixiviados se ha
previsto proyectar un sistema de captación de aguas pluviales norte y sur, con pendiente
mínima de 5.2%, asimismo las plataformas terminadas tendrán pendientes del 1%.
Para la evacuación de lixiviados se construirán 2 canales de captación de lixiviados. Un
colector principal de sección rectangular de 0.40 por 0.40 metros, con una pendiente
mínima de 5%; y drenes secundarios de captación de lixiviados, cuyas secciones son de
0.30 x 0.30 metros.
Los lixiviados finalmente serán conducidos a las respectivas pozas de almacenamiento para
su evaporación y recirculación a las zonas altas, si el volumen es significativo.
Los drenajes para lixiviados estarán conectados al sistema de drenaje de gases en forma
perpendicular. Los detalles se muestran en los planos correspondientes. Asimismo ambos
drenes serán rellenados totalmente con piedras grandes.
000046

OBSERVACIÓN N° 13
En cuanto al depósito de relaves Golf, es necesario que se sustente:
a. Diseño estructural de la presa como detalles de la ingeniería porque aguas
abajo se encuentra ubicada las instalaciones de la planta de cátodos de la
empresa Volcan.
b. Sistema de drenaje de la relavera (canales de coronación) como el flujo de
las aguas subterráneas, debiendo indicarlo con planos a escala prudente.
ABSOLUCION
Al respecto se debe indicar que en la absolución de la observación 10, se ha indicado que se
ha desestimado la Relavera el Golf como un componente proyectado de la Planta de
Óxidos.
E.A. Cerro S.A.C., en la actualidad cuenta con licencia social (convenio con la comunidad
campesina San Antonio de RANCAS) y autorizaciones de la DGM que garantizan la
continuidad de operaciones del depósito de relaves Ocroyoc, por lo cual para la disposición
de los relaves a ser generados en el presente proyecto de la Planta de Óxidos se ha
considerado utilizar el actualmente operativo depósito de relaves Ocroyoc.
000047

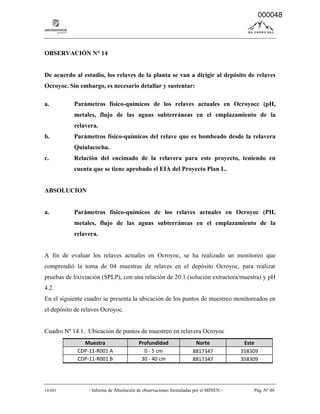

OBSERVACIÓN N° 14
De acuerdo al estudio, los relaves de la planta se van a dirigir al depósito de relaves
Ocroyoc. Sin embargo, es necesario detallar y sustentar:
a. Parámetros físico-químicos de los relaves actuales en Ocroyocc (pH,
metales, flujo de las aguas subterráneas en el emplazamiento de la
relavera.
b. Parámetros físico-químicos del relave que es bombeado desde la relavera
Quiulacocha.
c. Relación del encimado de la relavera para este proyecto, teniendo en
cuenta que se tiene aprobado el EIA del Proyecto Plan L.
ABSOLUCION
a. Parámetros físico-químicos de los relaves actuales en Ocroyoc (PH,
metales, flujo de las aguas subterráneas en el emplazamiento de la
relavera.
A fin de evaluar los relaves actuales en Ocroyoc, se ha realizado un monitoreo que
comprendió la toma de 04 muestras de relaves en el depósito Ocroyoc, para realizar
pruebas de lixiviación (SPLP), con una relación de 20:1 (solución extractora/muestra) y pH
4.2.
En el siguiente cuadro se presenta la ubicación de los puntos de muestreo monitoreados en
el depósito de relaves Ocroyoc.
Cuadro Nº 14.1. Ubicación de puntos de muestreo en relavera Ocroyoc
Muestra Profundidad Norte Este
CDP-11-R001 A 0 - 5 cm 8817347 358309
CDP-11-R001 B 30 - 40 cm 8817347 358309
000048

CDP-11-R002 A 0 - 5 cm 8817723 358231
CDP-11-R002 B 30 - 40 cm 8817723 358231
CDP-11-R003 A 0 - 5 cm 8818046 358711
CDP-11-R003 B 30 - 40 cm 8818046 358711
*Sistema de Coordenadas UTM, Datum PSAD56 Zona 18Sur
Los resultados de las pruebas de lixiviación de las muestras indicadas se presentan en el
siguiente cuadro.
Cuadro Nº 14.2. Resultados de pruebas de lixiviación SPLP – Relavera Ocroyoc.
Código de Identificación CDP-11-R001A CDP-11-R001B CDP-11-R003A CDP-11-R003B
Código laboratorio LE1100593-001 LE1100593-002 LE1100593-003 LE1100593-004
pH Unid. pH 7.50 7.38 7.10 6.98
Hg mg/L <0.001 <0.001 <0.001 <0.001
Ag mg/L 0.000224 0.000151 <0.000050 <0.000050
Al mg/L 0.0201 0.0142 0.0221 <0.0050
As mg/L 0.00241 0.00182 0.00607 0.00600
B mg/L <0.050 <0.050 <0.050 <0.050
Ba mg/L 0.0263 0.0273 0.0373 0.0305
Be mg/L <0.0025 <0.0025 <0.0025 <0.0025
Bi mg/L <0.0025 <0.0025 <0.0025 <0.0025
Ca mg/L 372 391 70.7 105
Cd mg/L 0.00342 0.00672 0.0126 0.0116
Co mg/L 0.00101 0.00164 0.00265 0.00402
Cr mg/L <0.0025 <0.0025 <0.0025 <0.0025
Cu mg/L 0.00266 0.00176 <0.00050 <0.00050
Fe mg/L <0.030 <0.030 <0.030 <0.030
K mg/L 4.8 8.2 3.0 2.5
Li mg/L 0.0146 0.0195 0.0162 0.0180
Mg mg/L 17.2 20.5 19.2 22.1
Mn mg/L 6.13 16.0 14.4 14.4
Mo mg/L 0.00171 0.00089 0.00160 0.00037
Na mg/L <2.0 <2.0 <2.0 <2.0
Ni mg/L <0.0025 0.0048 0.0082 0.0086
P mg/L <0.30 <0.30 <0.30 <0.30
Pb mg/L 0.00291 0.00415 0.0989 0.194
Sb mg/L 0.00963 0.00629 0.00226 0.00282
000049

Código de Identificación CDP-11-R001A CDP-11-R001B CDP-11-R003A CDP-11-R003B
Código laboratorio LE1100593-001 LE1100593-002 LE1100593-003 LE1100593-004
Se mg/L <0.0050 <0.0050 <0.0050 <0.0050
Si mg/L 1.34 1.81 1.16 0.984
Sn mg/L <0.00050 <0.00050 <0.00050 <0.00050
Sr mg/L 0.252 0.292 0.219 0.232
Ti mg/L <0.010 <0.010 <0.010 <0.010
Tl mg/L 0.00470 0.00261 0.00767 0.00772
U mg/L 0.00125 0.00108 <0.000050 <0.000050
V mg/L <0.0050 <0.0050 <0.0050 <0.0050
Zn mg/L 0.191 0.336 4.04 3.95
Los resultados de las pruebas de lixiviación de metales a corto plazo realizadas en las
muestras procedentes de la relavera Ocroyoc, presentaron un pH en el rango de neutro a
alcalino (7.0 – 8.7).
Entre los metales evaluados, el que presento mayor tendencia a lixiviarse fue el manganeso.
Por otro lado, solo en las muestras: CDP-11-ROO-3A y CD-11-ROO-3B, se observó una
mayor tendencia de lixiviación de cadmio, plomo y zinc.
En el Anexo: Observación 14-A, se adjunta los resultados de ensayos de laboratorio ALS
ENVIRONMENTAL (Relavera Ocroyoc).
b. Parámetros físico-químicos del relave que es bombeado desde la relavera
Quiulacocha.
A continuación se presenta los parámetros fisco-químicos de las aguas ácidas del
pasivo ambiental depósito de relaves Quiulacocha - propiedad de la empresa estatal
Activos Mineros S.A.C. Ex-Centromin Perú S. A. (Activos Mineros) que actualmente
son bombeados al depósito de relaves Ocroyoc de propiedad de E.A. Cerro S.A.C., en
virtud de un contrato de bombeo entre E.A. Cerro S.A.C. y Activos Mineros firmado
000050

el año 2000, complementado con una adenda del año 2004 (Fuente: estudio
Evaluación de la Utilización de Relaves para el Tratamiento del Drenaje Ácido de
Quiulacocha, realizado por Ego-Aguirre & Smuda S.A.C. Octubre 2010).
Se ha muestreado la laguna de la relavera Quiulacocha, ubicada sobre los relaves, en
el borde este de la relavera, cerca al dique (muestra CDP-10-R7). El pH medido
denotó características ácidas con un valor de pH de 2.47 en la laguna. Se observó
conductividad eléctrica alta, de 26.5 mS/cm y similarmente, valores altos de sólidos
totales disueltos de 55.6 g/L. La concentración de sólidos totales suspendidos fue 134
mg/L.
Las aguas pertenecieron al tipo Fe-Mg-Mn-SO4. La concentración de iones
principales disueltos fue de 4666 mg/L de hierro, 3590 mg/L de magnesio, 1980
mg/L de manganeso, y 35800 mg/L de sulfato. Las concentraciones de nutrientes
como el fósforo y compuestos de nitrógeno estuvieron por debajo de los límites de
detección.
Se encontró, además de las concentraciones altas de los iones principales (hierro,
magnesio y manganeso), concentraciones por encima de 1 mg/L en los elementos
aluminio, calcio, cobre, sodio, y zinc. Las concentraciones de estos elementos fueron:
40.7 mg/L para aluminio, 421 mg/L para calcio, 8.69 mg/L para cobre, 51.3 mg/L
para sodio y 1570 mg/L zinc. Se observó concentraciones elevadas en los siguientes
elementos: arsénico (3.73 mg/L), cadmio (1.82 mg/L) y plomo (0.12 mg/L).
En el Anexo: Observación 14-B, se adjunta los resultados de ensayos de laboratorio
ALS ENVIRONMENTAL (Informe de Ensayo 1001800 – Resultados de Aguas
Acidas Quiulacocha).
000051

c. Relación del encimado de la relavera para este proyecto, teniendo en cuenta que
se tiene aprobado el EIA del Proyecto Plan L.
El depósito de relaves Ocroyoc, ha sido considerado como un componente del EIA
del Proyecto Plan L el cual está aprobado mediante Resolución Directoral Nº 021-
2011-MEM/AAM del 18 de enero del 2011. En el EIA del proyecto Plan L, para la
relavera Ocroyoc se incluye el Recrecimiento del Depósito de Relaves Ocroyoc a la
Cota 4287 m.s.n.m, es decir ya se cuenta con la certificación ambiental requerida.
En tal sentido, la relación del encimado de la relavera para el presente EIA de la
Planta de Óxidos, es que el depósito de relaves Ocroyoc es considerado como un
componente operacional existente donde se proyecta disponer los relaves a ser
generados en la Planta de Óxidos y se garantiza la operación de la relavera para una
vida útil estimada de 20.6 años considerando la inclusión de la operación de la Planta
de Óxidos.
000052

OBSERVACIÓN N° 15
En el cuadro N° 3.3 Vértices de ubicación de la Planta de Óxidos, el titular deberá
adjuntar un mapa de ubicación en coordenadas UTM con indicación del DATUM
horizontal a escala adecuada donde se pueda observar la poligonal donde se
emplazará la futura planta, incluyendo las vías de acceso bien diferenciadas.
ABSOLUCION
En el Anexo: Observación 15, se adjunta el Plano: LOBS-15 “Plano de Coordenadas de
Planta de Oxidación”, donde se representan los respectivos vértices de ubicación de la
Planta de Óxidos, este plano de incluye las coordenadas UTM con indicación del DATUM
horizontal PSAD-56, a escala adecuada, asimismo incluye las vías de acceso bien
diferenciadas.
000053

OBSERVACIÓN N° 16
En el ítem 3.3.5. Calidad de Aire, se indica que para la ubicación de los puntos a
monitoreo en barlovento y sotavento se ha tenido en cuenta el patrón de viento que
predomina en la zona del proyecto, indicándose la dirección NNE, dato que en la
información presentada no está acorde, aclarar al respecto. Del mismo modo si se va a
tener como puntos base de monitoreo la zona del proyecto, entonces se solicita al
titular actualizar la data para horarios diurnos y nocturnos.
ABSOLUCION
Al respecto se debe indicar que el estudio presentado a la autoridad competente incluye un
plano con la ubicación de todos los puntos de la red de monitoreo de calidad de aire de la
E.A. Cerro S.A.C., de los cuales el presente estudio tomo algunas de estas estaciones de
forma estratégica para elaborar la respectiva descripción de la calidad de aire en el entorno
del proyecto de estudio de la planta de óxidos, conforme a los criterios de barlovento y
sotavento establecidos previamente.
A continuación se presenta la cuadro resumen de las estaciones de monitoreo de calidad de
aire empleadas para la caracterización de línea base del presente estudio, los cuales como se
indicó previamente se basan en los criterios establecidos para barlovento y sotavento para
los componentes del presente proyecto propuesto:
Cuadro 16-1: Criterios de Calidad de Aire para elaboración de la Línea Base Física.
Componente Barlovento Sotavento
Planta de Procesos A-01 A-04
Accesos Planta – Stock Piles A-04 E-201
Línea de conducción de relaves E-209 A-01
000054

El resto de las estaciones de monitoreo de calidad de aire que figuran en el plano adjunto
del estudio de línea base del EIA presentado a la autoridad, cumplen el papel de ser
estaciones de monitoreo de apoyo, tal como se describió en el texto del respectivo estudio.
Respecto la toma de muestras diurnas y nocturnas, se aclara que el procedimiento de
muestreo realizado, está conforme a las metodológicas establecidas en la EPA y NTP, las
cuales establecen una frecuencia de monitoreo de 24 horas para los parámetros de PM10,
Pb, As y S02; para Dióxido de Nitrógeno establece muestreos horarios y finalmente para el
Monóxido de Carbono esta se muestrea cada 8 a 24 horas.
Las normas de referencias empleadas para el monitoreo de los parámetros de calidad de aire
son:
Cuadro 16-2: Normas de Referencias para Monitoreo de Calidad de Aire.
N° Norma de Referencia
Parámetro de
Calidad de Aire
1 NTP 900.030 y EPA/625/R-96/010a Method IO-2.3 (1999). PM10
2 NTP 900.032 y EPA-40 CFR, Pt.50, App.G. As
3 EPA-40 CFR, Pt.50, App.A. (1996). SO2
4 ASTM D – 1607-91 (2005). NO2
5 ASTM D3669-78T. CO
000055

OBSERVACIÓN N° 17
En el anexo N° 10-A, Informes de Ensayo de Laboratorio, se ha presentado informes
de ensayo de calidad de agua en los que el titular no ha presentado las cadenas de
custodia de los correspondiente monitoreos, por lo expuesto se deberá adjuntar la
información solicitada.
ABSOLUCION
De acuerdo a lo solicitado por la autoridad se adjunta en el Anexo Observación 17 las
cadenas de custodia de los Informes adjuntados en el anexo N° 10-A del EIA en
evaluacion:
Se adjunta en el Anexo Observación 17: Cadenas de Custodia de los laboratorios de J
Ramón e Inspectorate correspondiente al monitoreo de Calidad de Agua, correspondiente al
periodo del 2007
Cadenas de custodia del Laboratorio J Ramón:
- Informe N° 10711152 (9 Noviembre 2010)
- Informe N° 10705042 (4 Mayo 2007)
- Informe N° 10704380 (30 Mayo 20079
- Informe N°10704070 (9 Abril 2007)
- Informe N° 10710465 (29 Octubre 2007)
- Informe N° 10711045-1 (5 Noviembre 2007)
000056

Cadenas de custodia del Laboratorio Inspectorate:
- Informe N° 1010544L/07-MA (25 Octubre 2010)
- Informe N° 1010498L/07-MA-MB (24 Octubre 2010)
- Informe N° 1010543L/07-MA-MB (25 Octubre 2007)
- Informe N° 54544L/07-MA (25 Mayo 2007)
000057

OBSERVACIÓN N° 18
Del anexo 10, caracterización de DAR, subsanar lo siguiente:
a. El titular deberá realizar la caracterización actualizada de Drenaje Ácido de
Rocas (DAR) para el componente stock piles y comparar resultados con los
análisis de realizados en el año 2008, empleando el Criterio de Clasificación de
PN/PA (Price, 1997) con la finalidad de obtener valores más precisos,
localizando los puntos en un plano a escala adecuada con sus respectivas
coordenadas y su leyenda correspondiente.
b. Del mismo modo se deberá realizar este análisis para el depósito de relaves
Ocroyoc, ya que como se menciona, se estima recrecer su área, por lo que es
necesario realizar pruebas estáticas (DAR) para conocer el estado de este
componente.
c. Los reportes presentados de la caracterización de DAR, no presentan la firma
del profesional responsable, por lo que se deberá adjuntar la información
solicitada.
ABSOLUCION
a. El titular deberá realizar la caracterización actualizada de Drenaje Ácido de
Rocas (DAR) para el componente stock piles y comparar resultados con los
análisis de realizados en el año 2008, empleando el Criterio de Clasificación de
PN/PA (Price, 1997) con la finalidad de obtener valores más precisos,
localizando los puntos en un plano a escala adecuada con sus respectivas
coordenadas y su leyenda correspondiente.
En la respuesta a la observación 9 del presente informe, se presenta la caracterización
actualizada de Drenaje Acido de Rocas para el componente Stock Piles. A fin de obtener
000058

valores más precisos, se ha realizado la evaluación, empleando el criterio de Clasificación
PN/PA (Price 1997).
Respecto a la comparación de los resultados del monitoreo actual y el realizado en el año
2008, en los materiales depositados en el stock piles, se tiene lo siguiente:
Cuadro Nº 18.1. Cuadro de comparación pruebas ABA - STOCK PILES (2008-2011).
Año
pH en
pasta
% de S
como
sulfuro
PNN PN/PA
Potencial de generación
de DAR
2008 (2.6 a 6.2) (0.66 - 3.76)
(-109.4 a -
1.56)
(0 a
0.93)
(potencial incierto a
potencial generador de
DAR)
2011 4.5 a 7.9
(0.25 a
1.21)
(-69 a 544) (0 a 287)
No generador a Posible
generador de DAR
Del cuadro Nº 18.1, se observa que los valores actuales (2011) de pH en pasta en las
muestras del Stock Piles, son menos extremos que los presentados en el año 2008, donde se
reportaron valores de pH más bajos indicando un carácter más ácido. Asimismo, el
porcentaje actual de azufre como sulfuro en las muestras es menor al reportado en el 2008,
indicando un menor contenido de pirita y por tanto un menor potencial de generación de
DAR. Por otro lado, el rango de variación de PNN y PN/PA determinado en el 2011,
indica que si bien estos materiales presentan potencial de generación de DAR, estos
presentan una menor potencialidad para generar drenaje ácido de roca respecto a los
resultados reportados en el 2008.
En el anexo de la observación 9, se presenta el plano de ubicación de los puntos
muestreados en el Stock piles, tajo Raúl Rojas y depósito de relaves Ocroyoc.
b. Del mismo modo se deberá realizar este análisis para el depósito de relaves
Ocroyoc, ya que como se menciona, se estima recrecer su área, por lo que es
necesario realizar pruebas estáticas (DAR) para conocer el estado de este
componente.
000059

A fin de evaluar las características geoquímicas de los relaves depositados en la relavera
Ocroyoc, se realizó un muestreo, tomando 06 muestras de relaves para la determinación de
pruebas estáticas (ABA). Los resultados son presentados en el siguiente cuadro.
Cuadro Nº 18.2. Resultados Balance Acido Base – Relaves muestreados en la
Relavera Ocroyoc
Código de identificación
CDP-11-
R001A
CDP-11-
R001B
CDP-11-
R002A
CDP-11-
R002B
CDP-11-
R003A
CDP-11-
R003B
Código laboratorio LE1100567-
001
LE1100567-
002
LE1100567-
003
LE1100567-
004
LE1100567-
005
LE1100567-
006
Eferves … 3 3 3 3 3 3
pH-Pasta … 7.58 7.21 7.71 7.52 6.64 6.48
MPA t CaCO3/1000t 264 327 344 384 536 467
NP t CaCO3/1000t 454 345 323 273 285 300
PNN t CaCO3/1000t 190 18 -21 -111 -251 -167
NP/MPA … 1.72 1.06 0.94 0.71 0.53 0.64
% S como
SO4
% S 0.80 0.82 0.27 0.48 0.20 0.27
% S como
Sulfuro
% S 7.65 9.63 10.7 11.8 17.0 14.7
Los resultados de las pruebas de Balance Acido Base de los relaves muestreados en la
Relavera Ocroyoc (Cuadro Nº 18.2) indican lo siguiente:
- El pH en pasta se encontró en el rango de neutro a ligeramente básico (6.48 a 7.71),
indicando que los materiales estériles en presentan un considerable contenido de
minerales neutralizantes.
- Comparando los resultados de NP/MPA con el criterio de evaluación de predicción
de DAR (PRICE 1997), se puede observar que la mayoría de las muestras (67%)
tienen un PN/MPA <1, indicando que estos relaves son potenciales generadores de
DAR, mientras el 33% de las muestras tiene un PN/MPA entre 1 y 2, indicando que
tienen un potencial incierto de generación de DAR.
000060

En el Anexo de la observación 9, se presentan los reportes de laboratorio (caracterización
de DAR), con la firma del profesional responsable.
000061

OBSERVACIÓN N° 19
En el ítem 4.4.8, Detoxificación del Cianuro:
a. El titular deberá realizar un balance de energía en el cual se pueda observar la
cantidad de ácido caro preparado, cantidades empleadas para cada tanque en
la destrucción del cianuro, estimación de la cantidad de cianuro que ingresa a
tratarse a cada tanque y la cantidad de cianuro sin destruir que podría sin
destruirse.
b. La empresa ha mencionado el cuidado especial que se deberá tener con
respecto al manejo del peróxido de hidrógeno, del mismo modo se deberá
presentar un plan de manejo de ácido sulfúrico ante cualquier eventualidad
que podría generar un impacto negativo.
c. En el comportamiento del cianuro en el proceso y en la poza de disposición de
residuos, ocurren fenómenos de atenuación natural como la volatización por
reducción de ph, indicar si se va a realizar monitoreos de estabilización de ph
para controlar el desplazamiento de la reacción hacia la derecha, asimismo
indicar si se va a realizar algún manejo en el caso de que varíe el ph. Del mismo
modo se deberá especificar las condiciones de ubicación de esta área del
proceso, ya que como se conoce, en espacios cerrados la inhalación excesiva de
HCN podría ocasionar daños irremediables en la salud de los trabajadores.
d. Se menciona que se va a incorporar un detector de gas cianhídrico en línea,
indicar la ubicación de este punto de monitoreo en los tanques de
detoxificación.
e. Definir la relación volumétrica para la preparación del ácido de caro, ya que se
estimaría un uso mayor o menor de ácido sulfúrico, determinando con ello la
necesidad del empleo de antiincrustantes.
ABSOLUCION
000062

a) El titular deberá realizar un balance de energía en el cual se pueda observar la
cantidad de ácido caro preparado, cantidades empleadas para cada tanque en
la destrucción del cianuro, estimación de la cantidad de cianuro que ingresa a
tratarse a cada tanque y la cantidad de cianuro sin destruir que podría sin
destruirse.
A continuación se adjunta el balance de energía y la distribución en el tiempo de la
destrucción de Cianuro
Cuadro 19.1: Distribución en el tiempo de destrucción de Cianuro.
Tanque
Ingreso
NaCN (ppm)
Salida
NaCN (ppm)
Unidad %
120 ppm
0. 120 Kgr/m3
1er Tanque 99.38 20.62 ppm 82.82
2do Tanque 18.19 2.43 ppm 15.16
3er Tanque 0.95 1.48 ppm 0.79
4to Tanque 0.74 ppm 0.62
0.74 ppm 0.62
Total CN Destoxificado 119.26 119.26 ppm 99.38
Total CN Destoxificado 0. 119 0. 119 Kg /m3
0.00074 0.00074 Kg/m3 NaCN ppm sin destruir
0.74 0.74 ppm sin destruir
Para el presente proceso del sistema de destoxificación del cianuro se está considerando
condiciones máximas del cianuro en kilogramos que se puede destruir a partir de una pulpa
que contiene 120 ppm, el consumo está referido a un mes de operación:
- 87 TM de Peróxido de Hidrogeno al 50%
- 127 TM de Ácido sulfúrico al 98%
000063

ACIDO CARO
H2O2 + H2SO4 ⇌ H2SO5 + H2O
Minimo 50,984.3 74,976.9 85,473.7
Maximo 86,265.4 126,861.0 144,621.5
DESTOXIFICACION MENSUAL DE CIANURO
CN -
+ H2SO5 + 2 OH -
= CNO -
+ 2H2O + SO4
2-
Minimo 19,494.0 85,473.7
Maximo 32,983.8 144,621.5
(*) Sin embargo en caso en caso el sistema de destoxificación no funcione, se está
considerando que el cianuro en kilogramos se puede destruir a partir de una
pulpa que contiene 600 ppm, todo ello ha sido considerado como parte del Plan
de contingencia del proceso.
b) La empresa ha mencionado el cuidado especial que se deberá tener con
respecto al manejo del peróxido de hidrógeno, del mismo modo se deberá
presentar un plan de manejo de ácido sulfúrico ante cualquier eventualidad
que podría generar un impacto negativo.
Al respecto en el anexo observación 19-A, se adjunta el “Plan de Manejo para el
Peróxido De Hidrogeno”, asimismo en el anexo observación 19-B, se adjunta el
“Plan de Manejo para el Ácido Sulfúrico”.
c) En el comportamiento del cianuro en el proceso y en la poza de disposición de
residuos, ocurren fenómenos de atenuación natural como la volatización por
reducción de ph, indicar si se va a realizar monitoreos de estabilización de ph
para controlar el desplazamiento de la reacción hacia la derecha, asimismo
indicar si se va a realizar algún manejo en el caso de que varíe el ph. Del mismo
modo se deberá especificar las condiciones de ubicación de esta área del
proceso, ya que como se conoce, en espacios cerrados la inhalación excesiva de
HCN podría ocasionar daños irremediables en la salud de los trabajadores.
Kg
Kg
Kg
Kg
Kg
Kg
Kg
Kg
Kg
Kg
120 ppm
600 ppm*
000064

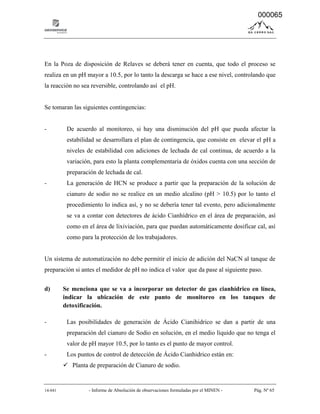

En la Poza de disposición de Relaves se deberá tener en cuenta, que todo el proceso se
realiza en un pH mayor a 10.5, por lo tanto la descarga se hace a ese nivel, controlando que
la reacción no sea reversible, controlando así el pH.
Se tomaran las siguientes contingencias:
- De acuerdo al monitoreo, si hay una disminución del pH que pueda afectar la
estabilidad se desarrollara el plan de contingencia, que consiste en elevar el pH a
niveles de estabilidad con adiciones de lechada de cal continua, de acuerdo a la
variación, para esto la planta complementaria de óxidos cuenta con una sección de
preparación de lechada de cal.
- La generación de HCN se produce a partir que la preparación de la solución de
cianuro de sodio no se realice en un medio alcalino (pH > 10.5) por lo tanto el
procedimiento lo indica así, y no se debería tener tal evento, pero adicionalmente
se va a contar con detectores de ácido Cianhídrico en el área de preparación, así
como en el área de lixiviación, para que puedan automáticamente dosificar cal, así
como para la protección de los trabajadores.
Un sistema de automatización no debe permitir el inicio de adición del NaCN al tanque de
preparación si antes el medidor de pH no indica el valor que da pase al siguiente paso.
d) Se menciona que se va a incorporar un detector de gas cianhídrico en línea,
indicar la ubicación de este punto de monitoreo en los tanques de
detoxificación.
- Las posibilidades de generación de Ácido Cianihidrico se dan a partir de una
preparación del cianuro de Sodio en solución, en el medio líquido que no tenga el
valor de pH mayor 10.5, por lo tanto es el punto de mayor control.
- Los puntos de control de detección de Ácido Cianhidrico están en:
 Planta de preparación de Cianuro de sodio.
000065

 Zona de Agitadores que es en donde se adiciona la solución preparada de
cianuro.
 Zona de destrucción del cianuro, Planta de destoxificacion
e) Definir la relación volumétrica para la preparación del ácido de caro, ya que se
estimaría un uso mayor o menor de ácido sulfúrico, determinando con ello la
necesidad del empleo de antiincrustantes.
- La relación de ácido caro es:
 Dosis de Acido de Caro : 1.35 ml H2SO5 / Lt. Efluente
 Densidad del Ácido de caro : 1.65 gr/ml.
 Dosis de H2O2 al 50% : 0.54 ml H2O2 / Lt. Efluente
 Dosis de H2SO4 al 98% : 0.79 ml H2SO4 / Lt. Efluente
- La Necesidad de usar Antiincrustantes parte de los productos de la reacción
química del Ácido Caro con la pulpalos sólidos que precipitan en el caso del ácido
sulfúrico que se mezcla con el peróxido de Hidrogeno no es necesario el uso de
antiincrustante
000066

OBSERVACIÓN N° 20
En el balance de masa presentado para la planta de detoxificación de cianuro,
aclarar:
a. No se aprecian las líneas de la pulpa proveniente del circuito de lavado y
decantación en contracorriente al circuito del proceso de detoxificación.
b. Se ha mencionado el uso de cinco tanques de agitación, de los cuales solo se
aprecian cuatro tanques, del mismo modo se deberá establecer los tiempos de
residencia para cada tanque.
c. Indicar si en el proceso se va a realizar algún mantenimiento de los tanques
para evitar la incrustación como en el quinto tanque o algún otro problema de
equipo, si es así se deberá indicar su periodicidad, así como elaborar un plan de
manejo, evitando con ello daños a la salud y al ambiente.
ABSOLUCION
a. No se aprecian las líneas de la pulpa proveniente del circuito de lavado y
decantación en contracorriente al circuito del proceso de detoxificación.
El proceso de Detoxificación se realiza a partir del producto filtrado en dos etapas, se ha
considerado para recuperar la mayor cantidad de cianuro del U/F del último espesador del
CCD, va a ser filtrada la pulpa, y por lo tanto hay una sola línea de pulpa del espesador -
Filtrado - 1era tanque de destoxificacion. Ver Diagrama de CCD-Filtrado-Destoxificacion.
000067

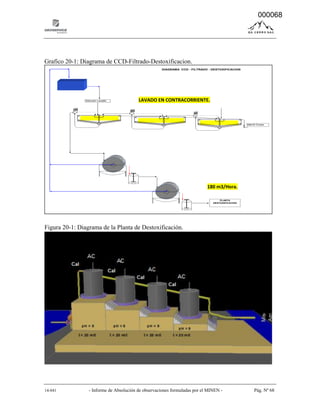

Grafico 20-1: Diagrama de CCD-Filtrado-Destoxificacion.
DIAGRAMA CCD - FILTRADO - DESTOXIFICACION
Solucion Lavado Pulpa de agitacion
Merrill Crowe
PLANTA
DESTOXIFICACION
Figura 20-1: Diagrama de la Planta de Destoxificación.
180 m3/Hora.
LAVADO EN CONTRACORRIENTE.
000068

b. Se ha mencionado el uso de cinco tanques de agitación, de los cuales solo se
aprecian cuatro tanques, del mismo modo se deberá establecer los tiempos de
residencia para cada tanque.
El circuito consta de cuatro tanques para la adición de cianuro de 3.0 m de diámetro x 5.6 m
de altura que proporcionaran 1 hora de tiempo de residencia. A continuación se observa la
distribución del tiempo de destrucción del cianuro.
Grafico 20-2: Distribución en el tiempo de destrucción del cianuro.
82.82% 15.16% 0.79% 0.62%
En el Gráfico 20-3, se presenta la curva cinética de destrucción de Cianuro de Sodio
Gráfico 20-3: Curva de Cinética de destrucción de Cianuro de Sodio.
Tanque 2
18.19 ppm
Tanque 3
0.95 ppm
Tanque 4
0.74 ppm
Tanque 1
99.38 ppm
120
ppm
0.74 ppm
000069

Destrucción Cianuro con Acido Caro
0
20
40
60
80
100
120
140
0 5 10 15 20 25 30
t (min)
CN- (ppm)
CN- Wad (ppm) CN- Free (ppm)
c. Indicar si en el proceso se va a realizar algún mantenimiento de los tanques
para evitar la incrustación como en el quinto tanque o algún otro problema de
equipo, si es así se deberá indicar su periodicidad, así como elaborar un plan de
manejo, evitando con ello daños a la salud y al ambiente.
ABSOLUCION.
Para el Proceso se realizara un Plan de Mantenimiento y se implementara para el arranque
de operaciones de Planta de Óxidos, realizando evaluaciones y pruebas en su
funcionamiento para programar la periodicidad de su mantenimiento, así mismo para el
mantenimiento se tendrá en consideración el uso de Desincrustantes para reducir la
acumulación del precipitados, se ha realizado una preselección de productos
desincrustantes. A continuación se aprecia la respectiva Hoja Técnica.
000070

000071

OBSERVACIÓN N° 21
Se requieren pruebas de laboratorio para el control del proceso de operación, por lo
que el titular deberá mencionar si se va a realizar la instalación de un laboratorio, la
capacidad de éste, los reactivos a utilizar y el manejo de efluentes producidos en el
mismo.
ABSOLUCION
Inicialmente no se va a realizar la instalación de un nuevo laboratorio para la Planta de
Óxidos debido a que E.A. Cerro S.A.C. ya cuenta con un laboratorio químico en la Unidad.
La capacidad del laboratorio es de 100,000 determinaciones mensuales, actualmente está
con 75,000 determinaciones mensuales por lo que podemos absolver sin problemas los
trabajos de la planta de óxidos. En caso se requiera una mayor capacidad de procesamiento
de ensayos, se habilitará un Laboratorio químico el mismo que contará con características
similares al actual laboratorio, esta instalación contará con las medidas de operación, anejo
y control ambiental.
- Para el control del Proceso se cuenta con un Laboratorio Químico, así mismo
controlara el proceso de la planta de Detoxificación
- El laboratorio Operara la 24 horas del día, con el uso de equipos de Absorción
Atómica y Vía Seca.
- La capacidad del laboratorio estará copada en un 75% con lo que puede recibir
otras muestras de operación cotidiana o de necesidad puntual.
- A continuación los principales reactivos para abastecer a la planta de óxidos.
 Hidróxido de sodio
 Cloruro de magnesio
 Ácido sulfúrico
000072

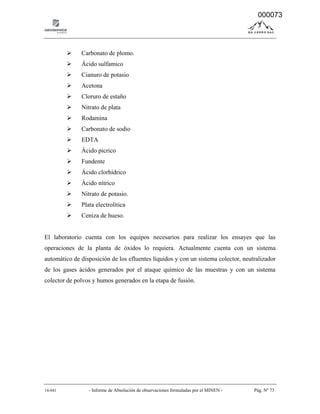

 Carbonato de plomo.
 Ácido sulfamico
 Cianuro de potasio
 Acetona
 Cloruro de estaño
 Nitrato de plata
 Rodamina
 Carbonato de sodio
 EDTA
 Ácido picrico
 Fundente
 Ácido clorhídrico
 Ácido nítrico
 Nitrato de potasio.
 Plata electrolítica
 Ceniza de hueso.
El laboratorio cuenta con los equipos necesarios para realizar los ensayes que las
operaciones de la planta de óxidos lo requiera. Actualmente cuenta con un sistema
automático de disposición de los efluentes líquidos y con un sistema colector, neutralizador
de los gases ácidos generados por el ataque químico de las muestras y con un sistema
colector de polvos y humos generados en la etapa de fusión.
000073

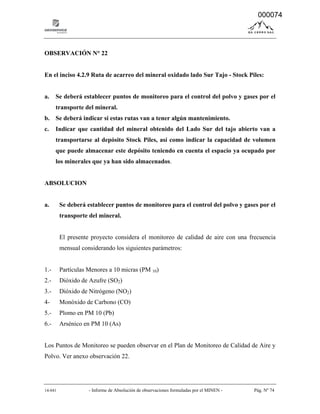

OBSERVACIÓN N° 22
En el inciso 4.2.9 Ruta de acarreo del mineral oxidado lado Sur Tajo - Stock Piles:
a. Se deberá establecer puntos de monitoreo para el control del polvo y gases por el
transporte del mineral.
b. Se deberá indicar si estas rutas van a tener algún mantenimiento.
c. Indicar que cantidad del mineral obtenido del Lado Sur del tajo abierto van a
transportarse al depósito Stock Piles, así como indicar la capacidad de volumen
que puede almacenar este depósito teniendo en cuenta el espacio ya ocupado por
los minerales que ya han sido almacenados.
ABSOLUCION
a. Se deberá establecer puntos de monitoreo para el control del polvo y gases por el
transporte del mineral.
El presente proyecto considera el monitoreo de calidad de aire con una frecuencia
mensual considerando los siguientes parámetros:
1.- Partículas Menores a 10 micras (PM 10)
2.- Dióxido de Azufre (SO2)
3.- Dióxido de Nitrógeno (NO2)
4- Monóxido de Carbono (CO)
5.- Plomo en PM 10 (Pb)
6.- Arsénico en PM 10 (As)
Los Puntos de Monitoreo se pueden observar en el Plan de Monitoreo de Calidad de Aire y
Polvo. Ver anexo observación 22.
000074

b. Se deberá indicar si estas rutas van a tener algún mantenimiento.
Los siguientes son algunos de los numerosos factores que han sido incorporados en el
diseño y el planeamiento de la operación del Proyecto, para mitigar los efectos de las
emisiones atmosféricas. E.A. Cerro S.A.C. implementará un programa de riego para
mantener contenidos relativamente altos de humedad en los caminos de acarreo del
área para reducir las emisiones de polvo. Se regarán con agua los caminos, de manera
que se controle en aproximadamente 80% los niveles de polvo. Las tasas de
aplicación serán mayores durante la época seca y serán revisadas regularmente para
garantizar que se alcance un control apropiado del control de polvo durante la
temporada seca y durante la época de lluvias.
Asimismo, el Departamento de Medio Ambiente llevará a cabo inspecciones de rutina
en las Operaciones del Proyecto y buscará identificar otras posibles medidas de
mitigación.
c. Indicar que cantidad del mineral obtenido del Lado Sur del tajo abierto van a
transportarse al depósito Stock Piles, así como indicar la capacidad de volumen
que puede almacenar este depósito teniendo en cuenta el espacio ya ocupado por
los minerales que ya han sido almacenados.
La extracción de mineral del Sur del tajo abierto, no tiene aún fecha de inicio, pero
inicialmente, los minerales a procesar en la Planta de Óxidos serán los minerales
existentes (almacenados) en stocks. Iniciado los trabajos en el lado sur del tajo
abierto, se extraerá, como máximo el volumen de mineral a procesar en la Planta de
Óxidos: 4,000 ton/día, lo cual implica una extracción máxima mensual de 120,000
ton (55,680 m3
/mes aprox.). El almacenamiento (stock) de este mineral se
000075

minimizará, para evitar en lo posible duplicidad de costos de transporte hacia la
Planta de Óxidos.
La capacidad actual de almacenamiento en la zona de stocks de minerales oxidados,
es 500,000 m3, dividida en dos zonas, como se muestra en la siguiente figura:
Esc: 1/2500FECHA: 07/03/2011
HANANCOCHA
PACOS 23A
PACOS 27
BOTADERO
STOCK
OXIDOS
STOCK
OXIDOS
Adicionalmente, el inicio de operaciones de la Planta de Óxidos, permitirá liberar áreas
para posteriores almacenamientos de minerales extraídos del tajo abierto.
STOCK PILE BANCO CAPACIDAD (Vol m3)
Pcs - 23A 4350 - 4355 73000
Pcs - 27 4370 - 4380 427000
500,000TOTAL
000076

OBSERVACIÓN N° 23
En el ítem 4.4.2 Chancado y Tamizado:
a. Indicar cómo se va a realizar el manejo de esta fuente de contaminación que se
produce en el momento de la descarga del relave de la chancadora, donde se
puede generar la contaminación del suelo por el mineral molido que contiene
mercurio, además el relave puede migrar hacia el subsuelo y llegar a la napa
freática. Esto se puede evitar usando lozas de concreto pulido o geomembranas
en toda la planta, lo que impedirá las pérdidas de mercurio hacia el sub suelo.
b. Se deberá establecer puntos de monitoreos de calidad de aguas subterráneas,
estableciendo estos puntos en las zonas sensibles a ser impactadas en esta etapa
de operación.
c. Se deberá establecer un plan de control de ruido para esta etapa del proceso,
con la finalidad de cumplir con la normatividad vigente.
ABSOLUCION
a. Indicar cómo se va a realizar el manejo de esta fuente de contaminación que se
produce en el momento de la descarga del relave de la chancadora, donde se
puede generar la contaminación del suelo por el mineral molido que contiene
mercurio, además el relave puede migrar hacia el subsuelo y llegar a la napa
freática. Esto se puede evitar usando lozas de concreto pulido o geomembranas
en toda la planta, lo que impedirá las pérdidas de mercurio hacia el sub suelo.
ABSOLUCION
 La alimentación a la Planta es de mineral que proviene de los Stock Piles, no se
estarán tratando Relaves.
000077

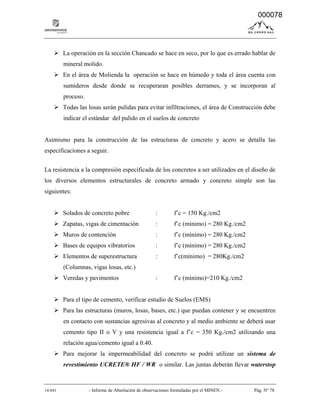

 La operación en la sección Chancado se hace en seco, por lo que es errado hablar de
mineral molido.
 En el área de Molienda la operación se hace en húmedo y toda el área cuenta con
sumideros desde donde se recuperaran posibles derrames, y se incorporan al
proceso.
 Todas las losas serán pulidas para evitar infiltraciones, el área de Construcción debe
indicar el estándar del pulido en el suelos de concreto
Asimismo para la construcción de las estructuras de concreto y acero se detalla las
especificaciones a seguir.
La resistencia a la compresión especificada de los concretos a ser utilizados en el diseño de
los diversos elementos estructurales de concreto armado y concreto simple son las
siguientes:
 Solados de concreto pobre : f’c = 150 Kg./cm2
 Zapatas, vigas de cimentación : f’c (mínimo) = 280 Kg./cm2
 Muros de contención : f’c (mínimo) = 280 Kg./cm2
 Bases de equipos vibratorios : f’c (mínimo) = 280 Kg./cm2
 Elementos de superestructura : f’c(mínimo) = 280Kg./cm2
(Columnas, vigas losas, etc.)
 Veredas y pavimentos : f’c (mínimo)=210 Kg./cm2
 Para el tipo de cemento, verificar estudio de Suelos (EMS)
 Para las estructuras (muros, losas, bases, etc.) que puedan contener y se encuentren
en contacto con sustancias agresivas al concreto y al medio ambiente se deberá usar
cemento tipo II o V y una resistencia igual a f’c = 350 Kg./cm2 utilizando una
relación agua/cemento igual a 0.40.
 Para mejorar la impermeabilidad del concreto se podrá utilizar un sistema de
revestimiento UCRETE® HF / WR o similar. Las juntas deberán llevar waterstop
000078

(Envirostop® TPER o similar) junto con un sellador elastomérico de poliuretano
SONOLASTIC NP1 o similar para juntas.
b. Se deberá establecer puntos de monitoreos de calidad de aguas subterráneas,
estableciendo estos puntos en las zonas sensibles a ser impactadas en esta etapa
de operación.
En la planta de Óxidos, se han instalado dos piezómetros abiertos, uno en la parte alta (VAL-PCS-
08-01) y el otro en la parte baja (VAL-PCS-08-02) que permitirán monitorear el nivel y calidad de
agua. En la siguiente cuadro y figura se muestran las coordenadas e imagen de los piezómetros
instalados.
Cuadro 23-1: Ubicación de Piezómetros Abiertos de la planta de Óxidos.
Ítem Código
Datum PSAD 56 Zona 18 Sur
Este Norte
1 VAL-PCS-08-01 360155 8819103
2 VAL-PCS-08-02 360523 8818944
Figura 23-1: Plano de Piezómetros Abiertos de la planta de Óxidos.
000079

c. Se deberá establecer un plan de control de ruido para esta etapa del proceso,
con la finalidad de cumplir con la normatividad vigente.
El plan de manejo de ruido tiene como fin garantizar que los niveles de ruido generados por
las actividades del Proyecto cumplan con criterios ambientales adecuados. Se desarrollarán
programas de manejo y monitoreo, específicamente dirigidos a la fuerza laboral en lo
referente a los asuntos de salud y seguridad ocupacional.
El plan de manejo de ruido descrito en la presente sección está principalmente enfocado a
la fase de construcción y a las fase de operación del Proyecto, períodos en los cuales se
anticipa que ocurrirán los niveles máximos de ruido, debido a la ausencia de factores de
atenuación de ruido.
PLANTA DE OXIDOS
PIEZOMETRO
PIEZOMETRO
000080

La mayor parte del ruido en el sitio será generado desde el área donde se ubican las
chancadoras (principal y secundaria), molienda y los caminos de acarreo. Estas fuentes de
ruidos serán de carácter permanente. Las áreas potencialmente afectadas se limitan sólo a
las áreas de Chancado y Molienda.
La voladura no ha sido incluida en el plan de manejo de ruido, debido a que no se
efectuaran.
Medidas especificas
Durante la etapa de operación:
- Capacitación a los trabajadores del proyecto con respecto al uso de equipos de
protección personal (EPP), que les permita reducir su exposición a los niveles de
ruido generado por los equipos; y
- Desarrollar e implementar programas de control de ruido, tales como mantenimiento
periódico de los equipos y maquinarias.
- Limitar el acceso del personal de personal no autorizado en las áreas de proceso;
- Se realizará las respectivas señalizaciones de las áreas con mayores niveles de ruido
a fin de limitar acceso de personal no autorizado,
- Todo personal autorizado deberá contar con los equipos de protección personal EPP
(Tapones-Orejeras), a fin de asegurar la salud de los trabajadores para ello se tomara
como referencia lo estipulado en el D.S. 055-2010-MEM, que aprueba el
Reglamento de Seguridad y Salud Ocupacional y otras medidas complementarias en
minería
- Por otro lado, se realizarán campaña de verificación del uso de los equipos de
protección personal, el cual estará a cargo del área de Seguridad e Higiene Minera
de la Unidad.
Para verificación del manejo ambiental del ruido se tomará como referencia lo estipulado
en el Plan de Monitoreo Ambiental de Ruido propuesto en el Anexo Observación 22.
000081

OBSERVACIÓN N° 24
Se deberá precisar que control se está realizando para mitigar posibles emanaciones
de mercurio del mineral contenido en los stock piles, por causa de elevadas
temperaturas, teniendo en cuenta el tiempo de permanencia de este mineral en los
stock piles. Del mismo modo indicar si el mineral proveniente del tajo va a recibir
algún proceso de amalgamación para acondicionar el mineral.
ABSOLUCION
En Pasco no se tiene elevadas temperaturas, así que a temperatura ambiente el
almacenamiento del mineral en los stocks pile no llega a tener emanaciones, de manera de
ilustración se está incluyendo las propiedades físicas y químicas del mercurio, como se
puede observar el punto de ebullición es de 356.88 °C, siendo la temperatura promedio del
ambiente en Cerro de Pasco de 15°C, que es la temperatura que alcanza el mineral en el
Stock Pile.
Asimismo el fierro de los óxidos ha pasado al estado de oxidación de Hematinas, por lo
tanto no hay reacciones exotérmicas en este mineral que estén sucediendo como
consecuencia de la alteración de la pirita.
000082

Cuadro 24-1: Propiedades Físicas del Mercurio.
General
Nombre, símbolo, número Mercurio, Hg, 80
Serie química Metal de transición
Grupo, periodo, bloque 12, 6 , d
Densidad, dureza Mohs 13579,04 kg/m3
, 1,5
Apariencia
Blanco plateado
Propiedades atómicas
Masa atómica 200,59 u
Radio medio†
150 pm
Radio atómico calculado 171 pm
Radio covalente 149 pm
Radio de Van der Waals 155 pm
Configuración electrónica [Xe]4f14
5d10
6s2
Estados de oxidación
(Óxido)
2, 1 (levemente
básico)
Estructura cristalina Romboédrica
Propiedades físicas
Estado de la materia Líquido
Punto de fusión 234,32 °K (-38,68 °C)
Punto de ebullición 629,88 °K (356,88 °C)
Entalpía de vaporización 59,229 kJ/mol
Entalpía de fusión 2,295 kJ/mol
Presión de vapor 0,0002 Pa a 234 °K
Velocidad del sonido 1407 m/s a 293,15 °K
No se ha considerado realizar proceso de amalgamación con ninguno de los minerales, ni
de los stocks, ni del tajo; por lo que no se ha incluido en ninguna parte del estudio, el
proceso seleccionado es Hidrometalúrgico de lixiviación por cianuracion.
000083

OBSERVACIÓN N° 25
En el ítem Requerimiento de Combustibles, el titular no menciona el tipo de
combustible a utilizar, asimismo no ha presentado las respectivas hojas de seguridad
MSDS, para el manejo de alguna eventualidad por derrame por lo que deberá
presentar la información mencionada.
ABSOLUCION
Al respecto, se precisa que el tipo de combustible que se propone utilizar para el desarrollo
del presente proyecto es el Diesel 2, del cual en el Anexo: Observación 25, se adjunta su
respectiva hoja de seguridad (Hoja MSDS), donde se detallan sus características y formas
de manejo, etc.
000084

OBSERVACIÓN N° 26
En el cuadro N° 4,7 Consumo de Reactivos a 4000 TMPD, se indica una serie de
aditivos químicos a utilizar para el presente proyecto, de los cuales no todos presentan
sus respectivas hojas de seguridad MSDS, por lo que se deberá adjuntar la
información solicitada.
ABSOLUCION
De acuerdo a lo solicitado en la presente observación, en el Anexo Observación 26, se
adjuntan las hojas de seguridad MSDS, de los reactivos mencionados en el Cuadro 4.7 para
el Consumo de Reactivos a 4000 TMPD.
Se adjunta:
Anexo Observación 26: Hojas de Seguridad (MSDS) de los reactivos.
000085

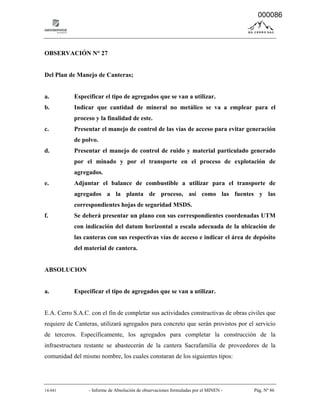

OBSERVACIÓN N° 27
Del Plan de Manejo de Canteras;
a. Especificar el tipo de agregados que se van a utilizar.
b. Indicar que cantidad de mineral no metálico se va a emplear para el
proceso y la finalidad de este.
c. Presentar el manejo de control de las vías de acceso para evitar generación
de polvo.
d. Presentar el manejo de control de ruido y material particulado generado
por el minado y por el transporte en el proceso de explotación de
agregados.
e. Adjuntar el balance de combustible a utilizar para el transporte de
agregados a la planta de proceso, así como las fuentes y las
correspondientes hojas de seguridad MSDS.
f. Se deberá presentar un plano con sus correspondientes coordenadas UTM
con indicación del datum horizontal a escala adecuada de la ubicación de
las canteras con sus respectivas vías de acceso e indicar el área de depósito
del material de cantera.
ABSOLUCION
a. Especificar el tipo de agregados que se van a utilizar.
E.A. Cerro S.A.C. con el fin de completar sus actividades constructivas de obras civiles que
requiere de Canteras, utilizará agregados para concreto que serán provistos por el servicio
de terceros. Específicamente, los agregados para completar la construcción de la
infraestructura restante se abastecerán de la cantera Sacrafamilia de proveedores de la
comunidad del mismo nombre, los cuales constaran de los siguientes tipos:
000086

- Arena de segunda. Arena obtenida de zarandeo y lavado para preparación de
concreto.
- Piedra de 1/2” y 3/4”. Piedra obtenida de zarandeo para preparación de concreto.
- Arena fina. Arena obtenida de zarandeo y lavado para revestimiento de estructuras
y/o edificaciones de concreto.
b. Indicar que cantidad de mineral no metálico se va a emplear para el
proceso y la finalidad de este.
En la siguiente cuadro se muestra el requerimiento de agregados y la finalidad de los
mismos es para la preparación de concreto de cimentaciones y acabados de edificaciones
durante la etapa de construcción.
Cuadro 27-1: Requerimiento de Agregados – Etapa de Construcción.
Fases
Descripción
Base de estimación
Volumen
(m3)
Valor Und Cant. Parcial Total
Etapa I Obras Civiles de Explanaciones (Mov. De Tierras) 0
1 Material de préstamo 0 m3 0 0
Etapa II
Obras Civiles de Cimentaciones y Edificaciones de Concreto
(faltante) 3,060
1 Arena gruesa para preparación de concreto 0.6
m3/m3
conc. 3,000 1,800
2 Piedra para preparación de concreto 0.4
m3/m3
conc. 3,000 1,200
3 Arena fina para acabados de concreto 0.15
m3/m3
conc. 400 60
Etapa
III Obras de Montaje Metalmecánico e Inst. Eléctricas 0
1 Material de préstamo 0 m3 0 0
Total (m3) 3,060
FUENTE : Elaboración propia Área Proyectos - E.A. Cerro S.A.C.
000087

c. Presentar el manejo de control de las vías de acceso para evitar generación
de polvo.
Para el control de material particulado (polvo) en las vías de acceso se proponen las
siguientes medidas.
Etapa de Construcción:
Este impacto es de carácter temporal y puede ser mitigado mediante la aplicación de
medidas de prevención y mitigación. La mitigación de impactos por generación de material
particulado a partir de vías de accesos, se realizará mediante el riego con agua sobre las
superficies sueltas y otras áreas generadoras de polvo.
Adicionalmente aunque no se prevé la exposición a niveles de material particulado
significativos, se establecerá el uso obligatorio de los implementos de protección personal,
el mismo que deberá contar con respiradores en caso de que sus labores los expongan
demasiado a este problema y no se logre un control directo en relación a su labor.
Se estima que los niveles de concentración de material particulado en las vías de acceso no
sobrepasarán los límites de los parámetros regulados por la legislación ambiental del Sector
y los Estándares Nacional es de Calidad Ambiental de Aire; sin embargo se tiene previsto
la ejecución de un programa de monitoreo de la calidad de aire (incluyendo el material
particulado), con el fin de reducir la generación de particulado a un nivel mínimo, para esto
se aplicarán los métodos de control, tales como:
- Riego superficial del material removido.
- Establecer límites de velocidad para los vehículos motorizados (Máx. 40 km/hora).
- Mantenimiento de los caminos de acceso para minimizar la acumulación de polvo
fino (conformación y riego).
000088

- Recubrimiento (ripiado) de los materiales de construcción que puedan emplearse o
se hayan removido (tierras, arena, etc.), a fin de evitar el arrastre y levantamiento
de material partículado.
- Prohibir terminantemente la quema del material de desbroce (material particulado
y cenizas).
- De ser posible, restituir la cobertura vegetal en las áreas expuestas lo más pronto
posible a fin de obtener un mayor control en la generación de material
particulado.
- Regado con aguan sobre áreas con material fino (polvo), antes de su intervención
con maquinaria.
Etapa de Operación:
En la etapa operación de las vías de acceso, las unidades de transporte son las principales
actividades impactantes sobre la calidad el aire. Este impacto puede ser mitigado en esta
etapa del proyecto, mediante medidas de prevención y mitigación en los puntos de
generación de material particulado. La mitigación de impactos por generación de material
particulado a partir del uso y tránsito de las vías de accesos en la etapa de operación, se
realizará mediante el uso de camiones cisterna para el riego con agua en los caminos de
acceso y otras áreas generadoras de polvo.
Es preciso señalar que se prevé que el impacto a generarse tendrá una magnitud moderada a
baja en el entorno inmediato al trazo vial de acceso. Por otro lado, la generación de material
particulado será básicamente mayor en épocas de estiaje y cuando las cuando las
condiciones eólicas aumenten.
No se estima sobrepasar los límites de los parámetros regulados por la legislación
ambiental del Sector y los Estándares Nacional es de Calidad Ambiental de Aire; sin
embargo se tiene previsto la ejecución de un programa de monitoreo de la calidad de aire, a
000089

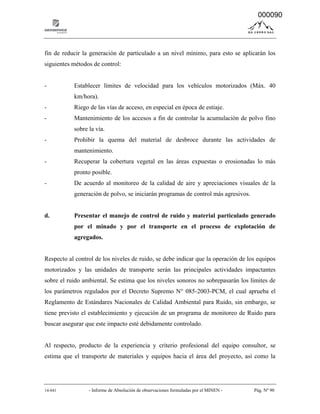

fin de reducir la generación de particulado a un nivel mínimo, para esto se aplicarán los
siguientes métodos de control:
- Establecer límites de velocidad para los vehículos motorizados (Máx. 40
km/hora).
- Riego de las vías de acceso, en especial en época de estiaje.
- Mantenimiento de los accesos a fin de controlar la acumulación de polvo fino
sobre la vía.
- Prohibir la quema del material de desbroce durante las actividades de
mantenimiento.
- Recuperar la cobertura vegetal en las áreas expuestas o erosionadas lo más
pronto posible.
- De acuerdo al monitoreo de la calidad de aire y apreciaciones visuales de la
generación de polvo, se iniciarán programas de control más agresivos.
d. Presentar el manejo de control de ruido y material particulado generado
por el minado y por el transporte en el proceso de explotación de
agregados.
Respecto al control de los niveles de ruido, se debe indicar que la operación de los equipos
motorizados y las unidades de transporte serán las principales actividades impactantes
sobre el ruido ambiental. Se estima que los niveles sonoros no sobrepasarán los límites de
los parámetros regulados por el Decreto Supremo N° 085-2003-PCM, el cual aprueba el
Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido, sin embargo, se
tiene previsto el establecimiento y ejecución de un programa de monitoreo de Ruido para
buscar asegurar que este impacto esté debidamente controlado.
Al respecto, producto de la experiencia y criterio profesional del equipo consultor, se
estima que el transporte de materiales y equipos hacia el área del proyecto, así como la
000090

operación de equipos utilizado durante la construcción resultará en un incremento temporal
en los niveles de ruido local. Los niveles máximos de ruido generados por el tipo de
maquinaria a ser utilizada en la construcción se estiman en 80 dBA (a una distancia de 05
metros). Esto significa que los niveles de ruido serán reducidos a 60 dBA (el ruido de una
conversación normal) dentro del área de 200 metros correspondiente a las actividades, y se
atenuarán hasta 50 o 40 dBA (el ruido de fondo natural cerca de un río) en un radio de 500
metros.
De acuerdo a lo explicado, se estima que los niveles de ruidos generados alcanzarán niveles
molestos a poca distancia de los puntos de generación y en menor grado conforme se aleje
de la fuente. Adicionalmente, se ha previsto tomar las siguientes medidas para mitigar la
generación de ruidos por los equipos que serán utilizados durante la construcción:
- Los equipos vehículos de transporte de materiales, así como vehículos en
general, deberán contar con los dispositivos de silenciadores en buen estado,
asimismo deberán estar en buen estado de mantenimiento de motores y demás
partes.
- Los trabajadores utilizarán en forma obligatoria los dispositivos para la
protección auditiva.
- Se efectuarán charlas de educación en riesgos por emisiones de ruidos.
Respecto a las actividades de minado, se debe indicar que en el denominado Tajo Lado Sur,
no se realizaran actividades de minado, ya que esta área contiene básicamente óxidos
almacenados en décadas anteriores, siendo además este un componente ya existente
(componente operativo evaluado), sin embargo a continuación se describen las principales
medidas de control propuestas:
- Se efectuara el uso de equipos y maquinarias, únicamente en horarios
establecidos, siendo estos exclusivamente en horario diurno.
000091

- El personal responsable deberá contar con sus respectivos equipos de
protección personal siendo en este aspecto infaltable contar con los tapones
auditivos, especiosamente en el horario de actividades y en áreas de mayor
generación de ruido.
- Respecto al funcionamiento de la planta este deberá contar con los equipos y
maquinarias en buen estado de mantenimiento, evitando así el incremento
significativo de los niveles de ruido.
Respecto a la calidad de aire (material particulado), se emplearan los mismos controles que
se establecieron para el control de material paniculado para las vías de acceso y transporte
de materiales (Observación 27-C), teniendo como principales medidas de control el
frecuente riego adecuado de las superficies removidas, especialmente de aquellas
superficies secas expuestas a erosión eólica especialmente en época de estiaje. Es decir el
control de las fuentes de generación de material particulado de forma preventiva,
considerando como objetivo principal de protección a las poblaciones y recursos biológicos
de las zonas adyacentes.
e. Adjuntar el balance de combustible a utilizar para el transporte de
agregados a la planta de proceso, así como las fuentes y las
correspondientes hojas de seguridad MSDS.
Los camiones (volquetes de 25m3) que se utilizarán para transportar los agregados, desde la
cantera Sacrafamilia hasta la Planta de Óxidos, tendrán un consumo de combustible de 3
gl/hora, con lo cual debido a que el tiempo requerido por viaje de 15 m3 es de
aproximadamente 1 hora, se consumirá entonces 0.2 gl/m3 de material transportado. Por
tanto para el total de agregados a transportar se requiere:
- Combustible Diesel = 0.2 gl/m3 x 3060 m3 = 612 galones.
000092

Los camiones mencionados, debido a la cercanía de la cantera Sacrafamilia con la ciudad
de Cerro de Pasco, su abastecimiento de combustible se hace y se hará en Grifos de
expendio público de la ciudad de Cerro de Pasco, y será a responsabilidad de proveedores.
f. Se deberá presentar un plano con sus correspondientes coordenadas UTM
con indicación del datum horizontal a escala adecuada de la ubicación de
las canteras con sus respectivas vías de acceso e indicar el área de depósito
del material de cantera.
Al respecto, en el anexo observación 27, se presenta el respectivo plano de ubicación de las
canteras con sus respectiva vía de acceso, en coordenadas UTM.
000093

OBSERVACIÓN N° 28
En el Anexo N° 22 Plan de Manejo de Residuos Sólidos:
a. La empresa deberá mencionar si actualmente presenta algún almacén de
residuos sólidos, de ser afirmativo se deberá realizar un balance de estos e
indicar y describir su área de almacenamiento.
b. Se deberá presentar un plano donde se observe la ubicación de las
instalaciones de almacenamiento propuestas para el presente proyecto,
indicando las distancias hacia la planta de procesos, almacén de reactivos y
lugares habitados.
c. Mencionar que condiciones va a presentar el área de almacén de residuos
sólidos peligrosos, evitando con ello la contaminación de suelos.
d. Indicar si para el transporte de residuos sólidos peligrosos y no peligrosos
se va a utilizar el o los mismos vehículos e indicar la capacidad de estos.
e. Dentro de las actividades consideras en la propuesta del volumen de
residuos a generar, no se ha considerado la explotación de canteras,
aclarar al respecto.
ABSOLUCION
a. La empresa deberá mencionar si actualmente presenta algún almacén de
residuos sólidos, de ser afirmativo se deberá realizar un balance de estos e
indicar y describir su área de almacenamiento.
En la actualidad para la clasificación de los residuos sólidos se emplea la
codificación señalada en el anexo Nº 11 (Código de Señales y Colores) del
Reglamento de Seguridad de Higiene Minera D.S. Nº 046-01. Para el año 2011
empezamos con la adecuación del Anexo N° 11 (Código de Señales y Colores)
000094

del Reglamento de Seguridad y Salud Ocupacional en Minería D.S. Nº 055-
2010-EM dándonos un plazo de 6 meses. La empresa cuenta para el
almacenamiento intermedio de los residuos sólidos con recipientes metálicos,
que se encuentran distribuidos dentro de las instalaciones de la planta.
- Se emplean técnicas de reaprovechamiento como la reutilización y el reciclaje.
- Se efectúa la reutilización de residuos como: cilindros de metal, envases de
plástico, piezas metálicas, madera, entre otros.
- La empresa cuenta con un área de almacenamiento central temporal, en el cual
se almacenan sus residuos para el reaprovechamiento, comercialización y/o
disposición final, como se aprecia en el siguiente diagrama.
- El recojo, transporte y disposición final de los residuos oleosos está a cargo de
una EPS-RS.
- El recojo, transporte y disposición final de los residuos como baterías grandes
está a cargo de una EC-RS.
b. Se deberá presentar un plano donde se observe la ubicación de las
instalaciones de almacenamiento propuestas para el presente proyecto,
indicando las distancias hacia la planta de procesos, almacén de reactivos y
lugares habitados.
- Al respecto, a continuación se presenta el respectivo esquema, donde se puede
apreciar las diferentes instalaciones conformantes de la instalación de residuos
sólidos, estará se ubicara en la zona de Paragsha.
El almacén de reactivos estará entro de la planta concentradora y se ubicara
dentro de un almacén cubierto con loza de concreto
000095

Figura 28.1: Área del Almacenamiento Central Temporal de Residuos Sólidos.
La distancia del almacén hacia la planta concentradora es de 1.80 km. y se observa en el plano
Lobs-28: Distancia entre Instalaciones.
c. Mencionar que condiciones va a presentar el área de almacén de residuos
sólidos peligrosos, evitando con ello la contaminación de suelos.
Las condiciones que va a presentar el almacén de residuos sólidos peligros estará de
acuerdo al tipo de residuo sólido peligroso a contener, siendo estos básicamente manejados
por sus características de peligrosidad, así como sus características físicas, sobre todo para
su contención. A continuación se presentarán las pautas para el correcto manejo del
almacenamiento de los residuos peligrosos enfocado a evitar la contaminación de suelo:
Lugar de Almacenamiento
Las condiciones generales para el área de almacenamiento de residuos sólidos peligrosos
enfocados a evitar la contaminación del suelo son:
000096

Ubicación: Evitando que esta sea cerca de puntos en los cuales pueda entrar en contacto
con otros residuos peligros, evitando su reacción y controlando que el material lixiviado o
derrame pueda fugue al suelo combinado con otras sustancias.
Incompatibilidades: No se almacenara residuos peligrosos cerca de otros residuos que sean
incompatibles.
Techado: Deberá contar con un techo que lo proteja de las precipitaciones, así se evitara
que la formación de escorrentías superficiales contaminadas y su dispersión.
Instalaciones eléctricas: No se dispondrán residuos sólidos cerca de instalaciones eléctricas
los cuales pueden generar accidentalmente cortocircuitos, generando la explosión o
incineración de los residuos líquidos o sólidos. Haciendo así que cualquier contención
pueda fracasar y se dañe el suelo.
Ventilación: A fin de evitar la acumulación de gases tóxicos o riegos de explosión por los
mismos, se deberá contar con adecuada ventilación que los disipe evitando el daño a las
estructura de contención y la fuga sobre el suelo de derrames incandescentes.
Señalización: Se deberá instalar señalizaciones donde se indique la peligrosidad y sobre
todo se describan brevemente las instrucciones de manejo, almacenamiento de sustancias
peligrosas, así como sus respectivas medidas de respuesta ante derrames, evitando que los
daños sobre el suelo sean mayores por una tardía respuesta.
Control de fugas, derrames y vertimientos: Esta acción está básicamente orienta a controlar
y evitar el daño al suelo por el derrame o lixiviado de residuos sólidos peligros, tales como
los hidrocarburos o sustancias liquidas, para esto se considera:
000097

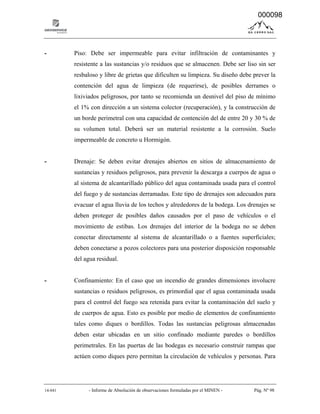

- Piso: Debe ser impermeable para evitar infiltración de contaminantes y
resistente a las sustancias y/o residuos que se almacenen. Debe ser liso sin ser
resbaloso y libre de grietas que dificulten su limpieza. Su diseño debe prever la
contención del agua de limpieza (de requerirse), de posibles derrames o
lixiviados peligrosos, por tanto se recomienda un desnivel del piso de mínimo
el 1% con dirección a un sistema colector (recuperación), y la construcción de
un borde perimetral con una capacidad de contención del de entre 20 y 30 % de
su volumen total. Deberá ser un material resistente a la corrosión. Suelo
impermeable de concreto u Hormigón.
- Drenaje: Se deben evitar drenajes abiertos en sitios de almacenamiento de
sustancias y residuos peligrosos, para prevenir la descarga a cuerpos de agua o
al sistema de alcantarillado público del agua contaminada usada para el control
del fuego y de sustancias derramadas. Este tipo de drenajes son adecuados para
evacuar el agua lluvia de los techos y alrededores de la bodega. Los drenajes se
deben proteger de posibles daños causados por el paso de vehículos o el
movimiento de estibas. Los drenajes del interior de la bodega no se deben
conectar directamente al sistema de alcantarillado o a fuentes superficiales;
deben conectarse a pozos colectores para una posterior disposición responsable
del agua residual.
- Confinamiento: En el caso que un incendio de grandes dimensiones involucre
sustancias o residuos peligrosos, es primordial que el agua contaminada usada
para el control del fuego sea retenida para evitar la contaminación del suelo y
de cuerpos de agua. Esto es posible por medio de elementos de confinamiento
tales como diques o bordillos. Todas las sustancias peligrosas almacenadas
deben estar ubicadas en un sitio confinado mediante paredes o bordillos
perimetrales. En las puertas de las bodegas es necesario construir rampas que
actúen como diques pero permitan la circulación de vehículos y personas. Para
000098

sitios de almacenamiento externo es necesario construir alrededor de todo el
perímetro interno un bordillo de confinamiento resistente. Los volúmenes de
retención dependen de las características de peligrosidad del material
almacenado. Para los hidrocarburos esta bordillo o caja de contención debe ser
no menor al 110 % de la capacidad de diseño.
Adicionalmente a lo antes expuesto, a continuación se plantean algunas medidas de manejo
específicas para algunos tipos de residuos peligrosos que se pueden generar con el presente
proyecto:
Almacenamiento de Materiales Inflamables
- Los materiales inflamables no deben almacenarse jamás cerca de ácidos.
- Las áreas de almacenamiento deben estar suficientemente frías para evitar la
ignición en el caso de que los vapores se mezclaran con el aire.
- Las áreas de almacenamiento deben de estar bien ventiladas para evitar la
acumulación de vapores.
- Las áreas de almacenamiento deben tener materiales de limpieza de derrames y
equipo adecuado contra incendios en las proximidades.
- Los extintores portátiles deben ser de espuma química seca o de dióxido de
carbono.
- Las áreas de almacenamiento deben revisarse periódicamente para detectar
deficiencias y los materiales inflamables deben almacenarse en cantidades
mínimas.
- Los líquidos inflamables deben separarse en categorías dependiendo de su
punto de ignición.
000099

Almacenamiento de Sustancias Corrosivas
- Los materiales corrosivos se deben almacenar cerca del suelo para minimizar el
peligro de caída de las estanterías. Se deben almacenar en áreas frías, secas y
bien ventiladas, alejadas de la luz solar.
- El área de almacenamiento no debe estar sometida a cambios bruscos de
temperatura.
Almacenamiento de Sustancias Tóxicas
- Los compuestos tóxicos deben tratarse con precauciones extremas.
- Para el almacenamiento estas sustancias necesitan estar alejadas de los demás
reactivos.
- Se debe utilizar delantal de laboratorio, guantes, gafas de seguridad.
Almacenamiento de Sustancias Reactivas
- Debe evitarse mezclar sustancias químicas inflamables con oxidantes.
- Debe evitarse fugas de gases inflamables.
- Debe evitarse calentar gases comprimidos o licuados.
d. Indicar si para el transporte de residuos sólidos peligrosos y no peligrosos
se va a utilizar el o los mismos vehículos e indicar la capacidad de estos.
La recolección de residuos sólidos en la unidad de Cerro de Pasco se realiza a
través de un volquete, cuyo cronograma de recolección de residuos sólidos es
de lunes a sábado.
En la unidad de Empresa Administradora Cerro S.A.C., se realiza la
segregación de los residuos utilizando a través de un código de colores que a
continuación se detalla:
000100

Las características del camión son las siguientes:
Marca: JINBEI
Modelo: SY3090BR1T
Color: BLANCO
Carrocería: VOLQUETE
Combustible: DIESEL
Año de Fabricación: 2010
Ejes: 2
Rueda: 6
Peso Bruto: 12.305
Peso Neto: 5.305
Carga Útil: 7000
El recojo, transporte y disposición final de los residuos oleosos está a cargo de una EPS-
RS.
Tipo de Residuo Color del Recipiente
Residuos Metálicos
Residuos Domésticos
Residuos Inflamables
Residuos Reciclables
Tierra Contaminada
Residuos Hospitalarios
000101

El recojo, transporte y disposición final de los residuos como baterías grandes está a cargo
de una EC-RS.
e. Dentro de las actividades consideras en la propuesta del volumen de
residuos a generar, no se ha considerado la explotación de canteras,
aclarar al respecto.
Al respecto se debe precisar, que si bien inicialmente se tenía un propuesto un plan de
manejo de canteras para la explotación de las mismas en el EIA presentado; esto no será
así, dado que para el presente proyecto se tiene planificado la adquisición de material de
canteras de terceros, motivo por el cual se concluye que E.A. Cerro S.A.C. no hará uso o
explotación de canteras, si no que comprara este material a terceros, entre las opciones de
compra para materiales de cantera se tiene las siguientes opciones:
Cuadro 28.1: Distancia entre la Planta de Óxidos y el área de venta de Canteras
Inicio Termino
Distancia
(km)
UTM PSAD-56
Este Norte
Planta de
Óxidos
P: Puente los Ángeles 7.01 357 009 8 813 727
Planta de
Óxidos
P2: Cantera Mosises Robles (Rancas)
Cantera Mapacezi (Quiulacocha).
7.83 356 285 8 813 543
Planta de
Óxidos
P3: Cantera Mosises Rojas.
Cantera-1 Sacrafamilia
7.93 356 856 8 812 906
Planta de
Óxidos
P4: Puente Sacra Familia 8.5 356 872 8 812 404
Planta de
Óxidos
P5: Plaza Principal Sacrafamilia 9.05 356 707 8 811 891
Planta de
Óxidos
P6: Termino de Poblado Sacrafamilia 9.43 356 575 8 811 535
Planta de
Óxidos
P7: Cantera-2 Sacrafamilia 10.0 356 506 8 811 044
Finalmente se debe indicar, que sólo se realizaran actividades para el control de material
particulado como resultado del traslado de estos materiales proveniente de las canteras
antes indicadas, es decir se ejecutaran actividades de control de material particulado en
áreas urbanas y ambientales que lo requieran.
000102

OBSERVACIÓN N° 29
Dentro de los factores que influyen en la disolución del mineral a obtener es
importante el control de la temperatura, factor no determinado en este proceso, por lo
que se deberá definir las condiciones, líneas y métodos de control del mismo.
ABSOLUCION
Cualquier proceso que implique elevar o bajar la temperatura implica un fuerte consumo de
energía, y que los hace no aplicables por su costo, el proceso de lixiviación por cianuracion
en tanques agitadores se hace a temperatura ambiente.
Los controles o parámetros de operación están ligados al pH, que debe ser mayor a 10.5, la
dosificación de cianuro fijada en 250 ppm y la agitación de la pulpa, este es el proceso
estándar, donde no hay necesidad de variar ni controlar la temperatura, por lo tanto no es
parte del proceso ni es necesario incluirla dentro del estudio.
000103

OBSERVACIÓN N° 30
Con respecto a la protección de la salud de los trabajadores, es necesario que la
Empresa informe cómo evaluará su exposición a los compuestos contaminantes, así
también se debe explicar cómo se les monitoreará y controlará (incluir biomarcadores
de exposición). Para completar el análisis, indicar las actividades altamente riesgosas
dentro de los procesos de la Empresa que podrían conducir a la exposición y
contaminación con estos contaminantes.
ABSOLUCION
Los trabajadores del proyecto al momento de ingresar a las actividades deberán contar con
su respectivo certificado médico que asegure su adecuado estado de salud, procedimiento
que se realizara de forma periódica, lo cual nos permitirá monitorearlo.
Es importante resaltar que la zona de Cerro de Pasco es una zona netamente minera y que
los suelos por naturaleza tienen cantidades altas de plomo, entre otros metales; siendo este
el principal elemento de contaminación histórica detectada y también el de mayor
preocupación por parte de la población local. Por otra parte los diversos estudios realizados
en la ciudad de Cerro de Pasco, es decir en sus tres distritos del área urbana, donde han
tomado muestras representativas de niños y mujeres en edad fértil, cuyo UNIVERSO es
estadísticamente representativa de la población, este es un estudio de tipo transversal y de
prevalencia. En el siguiente cuadro se aprecian los resultados de plomo en sangre obtenidos
para las poblaciones de los distritos de Cerro de Pasco:
000104

Cuadro 30.1: Resultados de plomo en sangre en la ciudad de Cerro De Pasco
Comunidad
Mujeres en fertil (15 -
45 Años)
Niños (< de 12 años)
Abs. % Abs. %
Chaupimarca 8268 100.0 7503 100.0
Bajo (<10ug/dL) 7067 92.0 4202 56.0
Medio (10-19ug/dL) 496 6.0 2776 37.0
Alto (20-44ug/dL) 165 2.0 450 6.0
Muy Alto (>45ug/dL) 0 0.0 75 1
Ayapoto 451 100.0
Bajo (<10ug/dL) 54 12.0
Medio (10-19ug/dL) 253 56.0
Alto (20-44ug/dL) 131 29.0
Muy Alto (>45ug/dL) 14 3.0
Paragsha 2213 100.0
Bajo (<10ug/dL) 819 37.0
Medio (10-19ug/dL) 1151 52.0
Alto (20-44ug/dL) 243 11.0
Muy Alto (>45ug/dL) -
Fuente: Estudio de Metales Pesados en dos Comunidades Mineras de Cerro de Pasco, CDC año 2007.
Como se aprecia del último estudio realizado en Cerro de Pasco (CDC Atlanta-2007 y del
estudio de Yanacancha, la población total de niños menores de 12 años, más del 80% de
toda la población tiene niveles NO TOXICOS tal como lo señala los niveles de atención de
los CDC de Atlanta, menos del 3% de dicha población tiene algún nivel alto mayor a 45
ug/dl.)
Asimismo diferentes autoridades han elaborado documentos donde se sustentan las diversas
acciones a desarrollar para la prevención del plomo en sangre, entre ellos podemos
mencionar el “Plan Regional Integral de Vigilancia y Prevención de Contaminación por
Plomo y otros Metales Pesados, 2009 – 2011”, Dirección Regional de Salud.
Al respecto se indica que la actividad minera en general cuenta con medidas de manejo
ambiental, así se tienen medidas para el transporte del mineral, voladura, entre otros, sin
embargo, estas medidas son insuficientes para reducir el plomo en sangre debido a la falta
000105

de conciencia que existe en la población, los malos hábitos de higiene y la falta de
conciencia de la exposición a un contaminante.
Las actividades riesgosas solo pueden darse como resultado de la ocurrencia de situaciones
de contingencia tales como accidentes, situaciones que podrían exponer a los trabajadores
del proyecto a sustancias peligrosas tales como el Cianuro, etc. En la respuesta de la
observación 19, se incluyen los respectivos planes de manejo para estas sustancias.
Por otro lado en caso que los resultados de monitoreo de calidad de agua, presenten valores
de concentración que superen reiteradamente lo establecido en el DS. 002-2009-MINAN,
respecto a algún insumos tóxico que asociado al proyecto (Ver Listado de reactivos
descritos en la observación 26), se procederá a realizar la evaluación de la salud de
trabajadores, el mismo que consistirá en la seleccionaran tres trabajadores, en cada punto
estratégico del proceso de operaciones a los cuales se les evaluará durante 30 días. Lo que
permitirá conocer la situación real personal de la planta.
En caso de los resultado de la evaluación encuentren algún elemento tóxico en los
trabajadores se procederá a ejecutar Medidas de monitoreo y control del personal expuesto.
Sin embargo, en la actualidad E.A. Cerro S.A.C. consiente de los riesgos personales
asociados a su actividad, propone las siguientes medidas de manejo, los cuales deberán ser
ejecutados por el personal de la planta:
- La empresa proveerá de EPP (uniforme, casco, mascarillas para partículas menores
de 2.5 micras guantes);
- Cómo medidas de saneamiento se implementaran casilleros que permita a los
trabajadores guardar sus implementos personales de trabajo y no llevarlos a casa.
- Así mismo se implementara de servicios higiénicos con duchas que permitan a los
trabajadores bañarse al final de su jornada de trabajo.
000106

- También se enfatizara en las medidas de higiene personal las cuales incluyen la
difusión de lavado de mano, como cambio de vestimenta para almorzar.
- Se realizarán charlas de concientización sobre los riesgos asociados al manejo de
insumos y reactivos tóxicos.
000107

OBSERVACIÓN N° 31
Presentar una columna estratigráfica del área donde actualmente está emplazada el
proyecto (incluyendo el conglomerado de instalaciones con que contará dicho
proyecto), de ser posible proporcionar en un cuadro la ubicación exacta de las
calicatas que se hayan realizado para el presente estudio.
ABSOLUCION
A continuación se presenta la columna estratigráfica del área donde se emplazará la Planta
Complementaria para el Beneficio de Minerales Oxidados.
Figura 31.1: Columna Estratigráfica del área donde se emplazará la Planta de Óxidos.
000108

La estratigrafía del área donde se emplazará la Planta Complementaria para el Beneficio de
Minerales Oxidados ha sido definida en base a las investigaciones geotécnicas y geofísicas
ejecutadas en la zona de estudio.
Se ha determinado que en el sitio del proyecto se ubican básicamente dos unidades
geológicas; la primera compuesta por material cuaternario de aproximadamente 1.20
metros de profundidad en promedio, conformada por material orgánico y gravas arenosas
con contenidos de limos y arcillas; subyaciendo se encuentran la segunda unidad
conformada por roca filita, con intercalaciones de areniscas y lutitas, ligeramente alterada
pertenecientes al Grupo Excélsior, la estratificación tiene rumbo N 7º O y su buzamiento
es de 75º a vertical, hacia el Este u Oeste.
En el cuadro 31.1, se presenta las coordenadas UTM de las Investigaciones Geotécnicas
realizadas para la realización de la columna estratigráficas.
Cuadro 31.1: Coordenadas de las Investigaciones Geotécnicas: Perforaciones Diamantinas
N° PUNTO NORTE ESTE
COTA DE TERRENO
(msnm)
1 VAL-SH-06-01A 8818826.641 360233.797 4334.71 6
2 VAL-SH-06-02A 8818827.066 360283.396 4334.71 6
3 VAL-SH-06-03A 8818785.808 360316.316 4334.71 6
4 VAL-SH-06-04A 8818768.468 360274.313 4334.71 6
5 VAL-SH-06-05A 8818705.089 360277.531 4345.654
6 VAL-SH-06-06A 8818639.41 6 360267.512 4334.71 6
Datum: PSAD 56 Zona 18 Sur
A modo de orientación se adjunta la siguiente información:
Anexo Observación 31-A: Panel Fotográfico de las Investigaciones Geotécnicas -
Perforaciones Diamantinas.
Anexo Observación 31-B: Hojas de Logueo de las Investigaciones Geotécnicas -
Perforaciones Diamantinas.
Anexo Observación 31-C (Plano: LOBS 31): Investigaciones geotécnicas y geofísicas
realizadas en el área donde se emplaza la Planta de Óxidos (ubicación de las calicatas).
000109

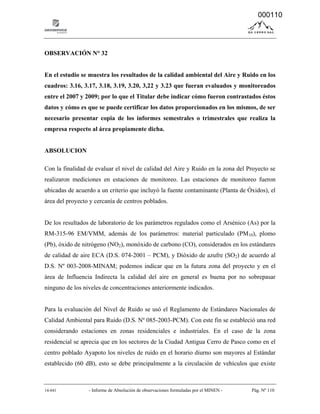

OBSERVACIÓN N° 32
En el estudio se muestra los resultados de la calidad ambiental del Aire y Ruido en los
cuadros: 3.16, 3.17, 3.18, 3.19, 3.20, 3,22 y 3.23 que fueran evaluados y monitoreados
entre el 2007 y 2009; por lo que el Titular debe indicar cómo fueron contrastados éstos
datos y cómo es que se puede certificar los datos proporcionados en los mismos, de ser
necesario presentar copia de los informes semestrales o trimestrales que realiza la
empresa respecto al área propiamente dicha.
ABSOLUCION
Con la finalidad de evaluar el nivel de calidad del Aire y Ruido en la zona del Proyecto se
realizaron mediciones en estaciones de monitoreo. Las estaciones de monitoreo fueron
ubicadas de acuerdo a un criterio que incluyó la fuente contaminante (Planta de Óxidos), el
área del proyecto y cercanía de centros poblados.
De los resultados de laboratorio de los parámetros regulados como el Arsénico (As) por la
RM-315-96 EM/VMM, además de los parámetros: material particulado (PM10), plomo
(Pb), óxido de nitrógeno (NO2), monóxido de carbono (CO), considerados en los estándares
de calidad de aire ECA (D.S. 074-2001 – PCM), y Dióxido de azufre (SO2) de acuerdo al
D.S. Nº 003-2008-MINAM; podemos indicar que en la futura zona del proyecto y en el
área de Influencia Indirecta la calidad del aire en general es buena por no sobrepasar
ninguno de los niveles de concentraciones anteriormente indicados.
Para la evaluación del Nivel de Ruido se usó el Reglamento de Estándares Nacionales de
Calidad Ambiental para Ruido (D.S. Nº 085-2003-PCM). Con este fin se estableció una red
considerando estaciones en zonas residenciales e industriales. En el caso de la zona
residencial se aprecia que en los sectores de la Ciudad Antigua Cerro de Pasco como en el
centro poblado Ayapoto los niveles de ruido en el horario diurno son mayores al Estándar
establecido (60 dB), esto se debe principalmente a la circulación de vehículos que existe
000110

desde Paragsha hacía Chaupimarca y viceversa, esta tendencia se ratifica en el horario
nocturno encontrándose a 6 lugares residenciales sobrepasando el Estándar nacional para
ruido (50 dB). En el caso de la zona industrial se ha observado que es en el horario
nocturno donde los valores de ruido llegan a estar cercanos al Estándar (70 dB) pero no lo
sobrepasan.
Los datos analizados fueron contrastados con las evaluaciones realizadas para el EIA del
Proyecto de Ampliación del Tajo Abierto Raúl Rojas - Plan L. En el Anexo 32-A, 32-B y
32-C. Se adjuntan los datos de meteorología del AID, Meteorología y las Estaciones de
Monitoreo Ambiental de Calidad de Aire y Ruido (Informes de Laboratorio).
000111

OBSERVACIÓN N° 33
Presentar un cuadro resumen de los impactos generados en la construcción y los
impactos considerados para el proyecto, en el que se especifique claramente la
identificación, clasificación, variación, relación, magnitud y otros aspectos
importantes a ser considerados para mitigar los mismos.
ABSOLUCION
Al respecto, a continuación se presenta el cuadro resumen de los impactos generados en las
etapas de construcción y los impactos a considerarse para el proyecto. Este cuadro está
basado en metodologías específicas para las etapas de identificación y calificación de los
impactos asociados al presente proyecto minero. Donde además es apropiado hacer
mención que gran parte de estos impactos se han dado en la etapa inicial del proyecto, los
cuales se han desarrollado en el año 2008, siendo las actividades faltantes generadoras de
impactos menores, dado que son actividades asociadas a completar infraestructura ya
avanzada en un periodo anterior.
Por otro lado es preciso mencionar que la actividad de construcción de la relavera El Golf,
así como su línea de conducción han sido desestimadas para el presente proyecto, motivo
por el cual se ha retirado de la identificación y calificación de impactos para el presente
proyecto.
000112

Cuadro 33.1: Matriz Resumen de los Impactos del Proyecto.
COMPONENTE AMBIENTAL IMPACTO ETAPA DE
CONSTRUCCIÓN
ETAPA DE
OPERACIÓN
ETAPA DE
CIERRE
TOTAL POR
FACTORES
MEDIO
FISICO
FISIOGRAFIA
Modificación del relieve natural -73 -10 27 -56
Taludes inestables 0 -10 0 -10
SUELO
Pérdida de suelos -34 -12 0 -46
Cambio de uso de suelos -40 0 34 -6
Erosión de suelos -17 0 -8 -25
Afectación de la calidad del
suelo
-77 -92 -10 -179
AIRE
Incremento de Material
Particulado
-86 -86 1 -171
Incremento de Gases de
Combustión
-114 -69 0 -183
Incremento de Niveles de Ruido -129 -81 -10 -220
Generación de Vibraciones 0 -39 0 -39
AGUAS
SUPERFICIALES
Alteración de la Calidad de las
Aguas de cursos naturales
-95 -65 0 -160
Alteración del drenaje
superficial
0 -11 25 14
AGUAS
SUBTERRANEAS
Alteración de la calidad del agua
subterránea
0 0 0 0
Alteración del flujo del agua
subterránea
0 0 0 0
MEDIO
BIOLOGICO
VEGETACION
Pérdida de cobertura vegetal -11 -12 0 -23
Pérdida de especímenes de valor
cultural
-11 -26 0 -37
FAUNA
Afectación de hábitats terrestres -65 0 0 -65
Afectación de hábitats acuáticos 0 0 0 0
MEDIO
SOCIAL
PAISAJE Modificación del Paisaje -92 -24 114 -2
RESTOS
ARQUEOLOGICOS
Alteración de Patrimonio
Arqueológico
0 0 0 0
EMPLEO Generación de puestos de trabajo 124 137 74 335
POBLACION
Afectación a la Salud y/o
Seguridad de la Población.
-7 -35 0 -42
TRABAJADORES
Afectación a las Salud y/o
Seguridad de los trabajadores
-83 -69 -25 -177
DESARROLLO
LOCAL
Incremento de la actividad
comercial y de servicios
154 116 34 304
TOTAL POR ETAPAS -656 -388 256 -788
En el anexo 33, se presentan las matrices de identificación, calificación y resumen de los
impactos generados en la construcción y los impactos considerados para el proyecto
(Anexo 33-A, Anexo 33-B y Anexo 33-C).
000113

Cuadro 33.2: Resumen de la Matriz de Identificación de Impactos.
MATRIZ DE IMPACTOS
ETAPA FACTOR AMBIENTAL Impacto (+ / -)
Pre-
operación
Medio Físico
Modificación del relieve natural (-)
Pérdida de suelos (-)
Cambio de uso de suelos (-)
Erosión de suelos (-)
Afectación de la calidad del suelo (-)
Incremento de Material Particulado (-)
Incremento de Gases de Combustión (-)
Incremento de Niveles de Ruido (-)
Alteración de la Calidad de las Aguas de cursos naturales (-)
Medio Biológico
Pérdida de cobertura vegetal (-)
Pérdida de especímenes de valor cultural (-)
Afectación de hábitats terrestres (-)
Medio Social
Modificación del Paisaje (-)
Generación de puestos de trabajo (+)
Afectación a la Salud y/o Seguridad de la Población. (-)
Afectación a las Salud y/o Seguridad de los trabajadores (-)
Incremento de la actividad comercial y de servicios (+)
Operación
Medio Físico
Modificación del relieve natural (-)
Taludes inestables (-)
Pérdida de suelos (-)
Incremento de Material Particulado (-)
Incremento de Gases de Combustión (-)
Generación de Vibraciones (-)
Alteración de la Calidad de las Aguas de cursos naturales (-)
Alteración del drenaje superficial (-)
Medio Biológico
Pérdida de cobertura vegetal (-)
Pérdida de especímenes de valor cultural (-)
Medio Social
Modificación del Paisaje (-)
Afectación a la Salud y/o Seguridad de la Población. (-)
Cierre
Medio Físico
Modificación del relieve natural (+)
Cambio de uso de suelos (+)
Erosión de suelos (-)
Incremento de Material Particulado (+)
Alteración del drenaje superficial (+)
Medio Biológico ---
Medio Social
Modificación del Paisaje (+)
000114

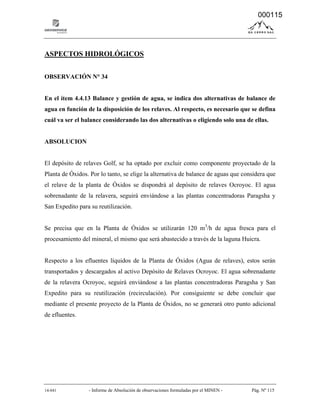

ASPECTOS HIDROLÓGICOS
OBSERVACIÓN N° 34
En el ítem 4.4.13 Balance y gestión de agua, se indica dos alternativas de balance de
agua en función de la disposición de los relaves. Al respecto, es necesario que se defina
cuál va ser el balance considerando las dos alternativas o eligiendo solo una de ellas.
ABSOLUCION
El depósito de relaves Golf, se ha optado por excluir como componente proyectado de la
Planta de Óxidos. Por lo tanto, se elige la alternativa de balance de aguas que considera que
el relave de la planta de Óxidos se dispondrá al depósito de relaves Ocroyoc. El agua
sobrenadante de la relavera, seguirá enviándose a las plantas concentradoras Paragsha y
San Expedito para su reutilización.
Se precisa que en la Planta de Óxidos se utilizarán 120 m3
/h de agua fresca para el
procesamiento del mineral, el mismo que será abastecido a través de la laguna Huicra.
Respecto a los efluentes líquidos de la Planta de Óxidos (Agua de relaves), estos serán
transportados y descargados al activo Depósito de Relaves Ocroyoc. El agua sobrenadante
de la relavera Ocroyoc, seguirá enviándose a las plantas concentradoras Paragsha y San
Expedito para su reutilización (recirculación). Por consiguiente se debe concluir que
mediante el presente proyecto de la Planta de Óxidos, no se generará otro punto adicional
de efluentes.
000115

Figura 34-1: Diagrama de Manejo de Aguas del Proyecto.
BALANCE HIDRICO PRESA RELAVES OCROYOC
Balance para las Condiciones Originales
La empresa consultora Golder Associates realizó un balance hídrico para la presa de relaves
Ocroyoc en octubre del 20081
en el que utilizó como información tanto los volúmenes y
características del relave proveniente de la planta concentradora Paragsha como la
información pluviométrica considerada para la cuenca de la quebrada Ocroyoc con
superficie total de 14.9 millones de m2
y superficie neta (superficie total menos superficie
1
GolderAssociates (2008). Ampliación Presa de Relaves Ocroyoc – Evaluación Hidrológica – Precipitaciones
Máximas en 24 Horas y PMP. Memorandum Técnico.
000116

controlada por los canales de coronación) de 4.97 millones de m2
para tres condiciones de
humedad siendo estas de año húmedo con precipitación de 2569 mm/año, año medio con
precipitación de 1299 mm/año y año seco con precipitación de 775 mm/año.
Como características y volúmenes del relave se utilizaron los siguientes valores:
Producción de relaves 10598 Ton/día
% de sólidos en la pulpa de relaves 23%
Densidad del relave 1.89 Ton/m3
Peso específico de los sólidos 3.60
Con estos valores se calcularon tanto los volúmenes de relave como los volúmenes de agua
que ingresan al depósito de relaves los cuales se presentan a continuación:
Volumen de relave 5607 m3
/día
Volumen total de agua con el relave 35480 m3
/día
Volumen de agua retenida en el relave 2664 m3
/día
Volumen de agua a la laguna 32816 m3
/día
Balance Considerando los Aportes de la Planta de Óxidos
Se ha considerado que los relaves que resulten de la operación de la planta de Óxidos serán
depositados en el embalse de Ocroyoc hacia donde se derivaran también las aguas de
escorrentía superficial que se originarán por la precipitación directa sobre la superficie de la
planta.
Como características y volúmenes del relave a producirse en la Planta de Óxidos se cuenta
con los siguientes valores:
Producción de relaves 3999 Ton/día
% de sólidos en la pulpa de relaves 55%
Densidad del relave 1.60 Ton/m3
Peso específico de los sólidos 3.00
000117

Con estos valores se han calculado tanto los volúmenes de relave como los volúmenes de
agua que ingresaran al depósito de relaves los cuales se presentan a continuación:
Volumen de relave 4544 m3
/día
Volumen total de agua con el relave 3272 m3
/día
Volumen de agua retenida en el relave 1220 m3
/día
Volumen de agua a la laguna 2052 m3
/día
Para el cálculo de la escorrentía superficial que se originará por la precipitación a caer
directamente sobre la superficie de la planta se ha calculado una superficie de 48098 m2
y
un coeficiente de escorrentía Ce = 0.75.
En cuanto al incremento en los volúmenes de agua de escorrentía por precipitación en la
zona de la planta de óxidos esta será intrascendente por la pequeña superficie relacionada a
la planta y en el siguiente cuadro se presentan las cifras de la escorrentía superficial en
volúmenes anuales para la condición de año húmedo tanto para la cuenca de Ocroyoc
considerada en el balance original realizado por Golder como para los aportes adicionales
provenientes de la nueva planta de óxidos.
Cuadro 34.1: Agua de Lluvia y Escorrentía Ano HúmedoAGUA DE LLUVIA Y ESCORRENTIA AÑO HUMEDO
CUENCA MMC/AÑO
OCROYOC 9.877
P.OXIDOS 0.094
000118

OBSERVACIÓN N° 35
El titular deberá especificar la cantidad de agua a emplearse para cada actividad del
presente proyecto, teniendo en cuenta la explotación de canteras, entre otras; donde se
requiera el uso de recurso, considerando las recirculaciones propuestas e indicando
las fuentes de esta.
ABSOLUCION
Requerimiento de Agua
El requerimiento de agua se dará principalmente durante las etapas de construcción y
operación de la Planta de Óxidos.
Etapa de Construcción
El consumo de agua en esta etapa será principalmente para preparación del concreto y
regado de los caminos de acceso (el proyecto no requiere de explotación de canteras,
excepto el uso de las canteras de agregados para el concreto que serán adquiridos a
proveedores de canteras de la comunidad campesina de Sacrafamilia).
El agua para construcción será abastecida de las instalaciones del reservorio industrial
Paragsha (Cuya fuente de agua es la laguna Huicra y agua recirculada de la relavera
Ocroyoc) y el agua para consumo humano, será abastecida en bidones de 20 litros a más,
acoplados al sistema de dosificación de vasos descartables. Se estima el siguiente consumo:
000119

Cuadro 35-1: Consumo de Agua – Etapa de Construcción.
Fases Descripción
Base de estimación Volumen (m3
)
Valor Und Cant. Parcial Total
Etapa
I
Obras Civiles de Explanaciones (Mov. De Tierras)
5,0871 Regado de caminos de acceso 3,600 Gln/dia 140 1,908
2 Conformación de rellenos 6,000 Gln/dia 140 3,179
Etapa
II
Obras Civiles de Cimentaciones de Concreto
16,000
1 Regado de caminos de acceso 14,000 Gln/dia 240 12,718
2 Preparación de concreto 250 l/m3 conc. 8,500 2,125
3 Lavado de equipos/herramientas y remojos 94 l/m3 conc. 8,500 797
4 Uso doméstico de personal 30 l/p/d 12,000 360
Etapa
III
Obras de Montaje Metalmecánico e Inst. Eléctricas
2,5461 Regado de caminos de acceso 500 Gln/dia 150 284
2 Pruebas de Tanques 74,701 Gln/Tq 8 2,262
Total (m3
) 23,633
FUENTE: Elaboración propia Área Proyectos – E.A. Cerro S.A.C.
Etapa de Operación.
La planta requerirá de agua de consumo humano e industrial:
- Agua de abastecimiento doméstico. Esta agua será tomada de la tubería de bombeo
Yurajhuanca existente y proviene de la laguna Acucocha. El caudal estimado es de
8.4 m3/día (0.35 m3/h, 0.1 l/s, 1.5GPM).
- El consumo de agua industrial provendrá de la laguna Huicra con un caudal
estimado de 2,880 m3/día (120 m3/h, 33.3 l/s, 528GPM).
Cuadro 35-2: Consumo de Agua – Etapa de Operación.
Actividad
Volumen
m3
/día
Fuente
Agua de Abastecimiento doméstico 8.4 Río San Juan y Laguna Acucocha
Planta de Óxidos 2880 Laguna Huicra
Se precisa, que el agua recirculada producto de la Planta de Óxidos se integrará al sistema
de recirculación existente del depósito de relaves Ocroyoc, cuyas aguas son bombeadas y
reutilizadas en las Plantas Concentradoras de Paragsha y San Expedito.
En el Figura 34.1, se presenta el Diagrama de Manejo de Aguas de la Planta de Óxidos.
000120

OBSERVACIÓN N° 36
Es necesario adjuntar detalles de los canales de coronación y de drenaje, alrededor de
La planta de óxidos, indicando el destino de los caudales captados.
ABSOLUCION
Sistemas de drenaje, subdrenaje y derivación de aguas de la planta de Óxidos
Drenaje
- Drenaje de proceso. Este drenaje estará constituido por canaletas de concreto de
sección rectangular 0.50x0.50m que se implementará dentro de las zonas
impermeabilizadas y cerradas de las áreas de proceso requeridas de la planta de
Óxidos. El drenaje servirá para captar, contener, e integrar dentro del mismo
proceso los posibles reboses de flujo y agua de limpieza. Por tanto, el destino del
drenaje de proceso es interno.
- Drenaje pluvial. Este drenaje estará constituido de canaletas de concreto de sección
rectangular variable desde 0.2x0.2m hasta 0.50x0.50m que se implementará en las
áreas libres dentro de la planta de Óxidos. El drenaje servirá para captar y evacuar el
aporte de escorrentía pluvial de la planta de Óxidos. El destino de drenaje pluvial se
hará hacia la cuenca margen derecha de la quebrada Quiulacocha, cuyas
coordenadas de la estación de control se indican en la siguiente tabla.
Cuadro 36-1: Ubicación de la Estación de Control – Drenaje Pluvial
Ítem Evacuador Datum: PSAD 56 Zona 18 S
Este Norte
1 Drenaje Pluvial – Planta de Óxidos 360363 8818897
000121

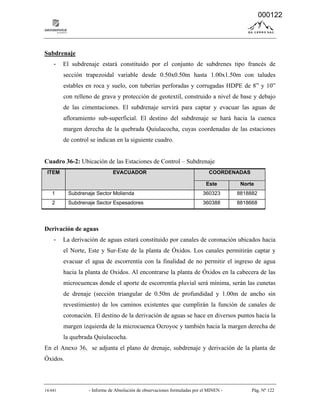

Subdrenaje
- El subdrenaje estará constituido por el conjunto de subdrenes tipo francés de
sección trapezoidal variable desde 0.50x0.50m hasta 1.00x1.50m con taludes
estables en roca y suelo, con tuberías perforadas y corrugadas HDPE de 8” y 10”
con relleno de grava y protección de geotextil, construido a nivel de base y debajo
de las cimentaciones. El subdrenaje servirá para captar y evacuar las aguas de
afloramiento sub-superficial. El destino del subdrenaje se hará hacia la cuenca
margen derecha de la quebrada Quiulacocha, cuyas coordenadas de las estaciones
de control se indican en la siguiente cuadro.
Cuadro 36-2: Ubicación de las Estaciones de Control – Subdrenaje
ITEM EVACUADOR COORDENADAS
Este Norte
1 Subdrenaje Sector Molienda 360323 8818882
2 Subdrenaje Sector Espesadores 360388 8818668
Derivación de aguas
- La derivación de aguas estará constituido por canales de coronación ubicados hacia
el Norte, Este y Sur-Este de la planta de Óxidos. Los canales permitirán captar y
evacuar el agua de escorrentía con la finalidad de no permitir el ingreso de agua
hacia la planta de Oxidos. Al encontrarse la planta de Óxidos en la cabecera de las
microcuencas donde el aporte de escorrentía pluvial será mínima, serán las cunetas
de drenaje (sección triangular de 0.50m de profundidad y 1.00m de ancho sin
revestimiento) de los caminos existentes que cumplirán la función de canales de
coronación. El destino de la derivación de aguas se hace en diversos puntos hacia la
margen izquierda de la microcuenca Ocroyoc y también hacia la margen derecha de
la quebrada Quiulacocha.
En el Anexo 36, se adjunta el plano de drenaje, subdrenaje y derivación de la planta de
Óxidos.
000122

Sistema de Evacuación de Aguas de Lluvia
La nueva Planta de Óxidos estará ubicada a una altitud media de 4400 msnm en una zona
próxima a la línea divisoria de las cuencas de las quebradas Quiulacocha y Ocroyoc por lo
que toda el agua de lluvia que ingresará a la zona ha de provenir de la precipitación directa
que caerá sobre la misma con mínima o nula escorrentía exterior. Por tal motivo no se ha
considerado necesario la construcción de un canal de coronación pero si la construcción de
un canal de drenaje que deberá recolectar las agua de precipitación directa que caerán sobre
la planta las que al contaminarse por contacto con las instalaciones deberán ser colectadas y
evacuadas a un deposito cerrado evitando su contacto con cursos de agua limpia de los
alrededores.
Este canal se construirá alrededor de la planta en la ladera este que mira hacia la quebrada
Quiulacocha culminando en una taza de regulación horaria la cual contara con un sistema
de conexión y entrega a la tubería que conducirá los relaves de la planta hacia el depósito
de relaves de Ocroyoc.
Con los registros de precipitación máxima diaria de la estación pluviométrica Cerro de
Pasco (SENAMHI) del periodo 1950 a los 2008 (59 años) se ha realizado un análisis
estadístico utilizando la distribución de labores extremos de Gumbel presentándose los
resultados obtenidos en la lámina y tabla siguientes.
000123

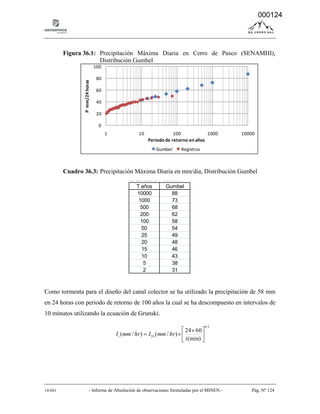

Figura 36.1: Precipitación Máxima Diaria en Cerro de Pasco (SENAMHI),
Distribución Gumbel
0
20
40
60
80
100
1 10 100 1000 10000
Pmm/24horas
Periodo de retorno en años
Precipitacion maxima diaria en Cerro de Pasco
Distribucion Gumbel
Gumbel Registros
Cuadro 36.3: Precipitación Máxima Diaria en mm/dia, Distribución GumbelP max diaria en mm/dia
Distribución Gumbel
T años Gumbel
10000 88
1000 73
500 68
200 62
100 58
50 54
25 49
20 48
15 46
10 43
5 38
2 31
Como tormenta para el diseño del canal colector se ha utilizado la precipitación de 58 mm
en 24 horas con periodo de retorno de 100 años la cual se ha descompuesto en intervalos de
10 minutos utilizando la ecuación de Grunski.
5.0
24
(min)
6024
)/()/(
t
hrmmIhrmmIt
000124

Posteriormente aplicando la distribución de la precipitación a la zona de la Planta de
Óxidos con superficie de 48,098 m2
y utilizando un coeficiente de escorrentía Ce de 0.75 se
ha obtenido la onda de la descarga que se presenta a continuación la cual muestra una
descarga pico máxima de 290 l/s.
Para laminar la onda de avenida de 100 años de retorno considerando una descarga máxima
de 30 l/s se requerirá de un volumen de 422 m3
de capacidad el cual podría lograrse con un
estanque de dimensiones de 12 m x 15 m x 2.40 m.
Cuadro 36.4: Hidrograma, T = 100 anos
0
50
100
150
200
250
300
350
0 180 360 540 720 900 1080 1260 1440 1620
Ql/s
tiempoen minutos
Hidrograma T 100 años
000125

Figura 36.2: Plan de Sitio, Mostrando Cuenca Hidrológica
000126

OBSERVACIÓN N° 37
Debe señalarse las características de la planta de tratamiento de aguas, ubicada abajo
de la relavera Ocroyoc (equipos, caudal de tratamiento, ph del agua tratada, entre
otros).
ABSOLUCION
No existe ninguna planta de tratamiento debajo de la presa de relaves de Ocroyoc.
No obstante, actualmente al pie de la presa existe una estación de bombeo la cual colecta
las aguas provenientes de las quenas (agua decantada en el espejo de agua del depósito de
relaves) y aguas de filtración. Esta estación bombea las aguas al reservorio de agua
industrial Paragsha a través de una tubería de 16” para su reutilización en las Plantas
Concentradoras Paragsha y San Expedito. La estación de bombeo está conformada por tres
bombas verticales (01 Bomba Worthington y 02 Bombas Hidrostal de capacidades
nominales de 1,250 gpm y 2,000 gpm respectivamente).
000127

OBSERVACIÓN N° 38
De acuerdo al ítem 4.4.15.2.2 etapa de operación, se indica que el abastecimiento de
agua para uso doméstico va ser través de la laguna Acucocha (8.4m3
/s). En tal sentido,
es necesario:
a. Conocer si se cuenta con las autorizaciones respectivas y/o el nivel de las
gestiones para su uso.
b. Disponibilidad de aprovechamiento de la fuente de agua.
ABSOLUCION
a. Conocer si se cuenta con las autorizaciones respectivas y/o el nivel de las
gestiones para su uso.
Al respecto se debe indicar que con Resolución Administrativa Nº 030-2000-
CTARP-DRA/ATDRP, del 16 de Noviembre de 2000, se otorga la licencia de uso de
agua superficial con fines poblacionales a E.A. Cerro S.A.C. hasta por un caudal de
500 l/s, 20 l/s provenientes del río Huaraupampa y 480 l/s provenientes de la laguna
Acococha, ubicado en la jurisdicción del Distrito de Riego Pasco. Copia de dicha
R.A. se encuentra en el Anexo: Observación 38-A.
b. Disponibilidad de aprovechamiento de la fuente de agua.
Actualmente, E.A. Cerro S.A.C. cuenta con un sistema de abastecimiento de agua
para uso doméstico proveniente de la laguna Acococha y cuenta con la autorización
antes señalada. Por lo cual para el presente proyecto de la Planta de Óxidos se cuenta
con la disponibilidad de aprovechamiento esta fuente de agua.
Como instalación hidráulica se implementará una derivación a un reservorio de agua
doméstico proyectado que permitirá tomar el agua de la tubería de bombeo
000128

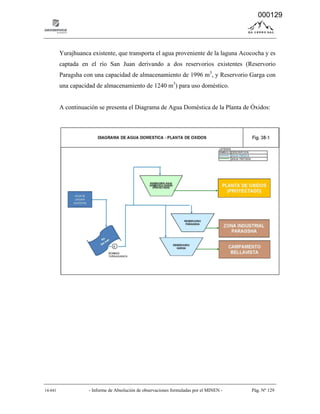

Yurajhuanca existente, que transporta el agua proveniente de la laguna Acococha y es
captada en el río San Juan derivando a dos reservorios existentes (Reservorio
Paragsha con una capacidad de almacenamiento de 1996 m3
, y Reservorio Garga con
una capacidad de almacenamiento de 1240 m3
) para uso doméstico.
A continuación se presenta el Diagrama de Agua Doméstica de la Planta de Óxidos:
000129

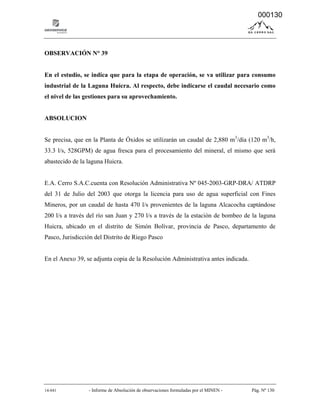

OBSERVACIÓN N° 39
En el estudio, se indica que para la etapa de operación, se va utilizar para consumo
industrial de la Laguna Huicra. Al respecto, debe indicarse el caudal necesario como
el nivel de las gestiones para su aprovechamiento.
ABSOLUCION
Se precisa, que en la Planta de Óxidos se utilizarán un caudal de 2,880 m3
/día (120 m3
/h,
33.3 l/s, 528GPM) de agua fresca para el procesamiento del mineral, el mismo que será
abastecido de la laguna Huicra.
E.A. Cerro S.A.C.cuenta con Resolución Administrativa Nº 045-2003-GRP-DRA/ ATDRP
del 31 de Julio del 2003 que otorga la licencia para uso de agua superficial con Fines
Mineros, por un caudal de hasta 470 l/s provenientes de la laguna Alcacocha captándose
200 l/s a través del río san Juan y 270 l/s a través de la estación de bombeo de la laguna
Huicra, ubicado en el distrito de Simón Bolívar, provincia de Pasco, departamento de
Pasco, Jurisdicción del Distrito de Riego Pasco
En el Anexo 39, se adjunta copia de la Resolución Administrativa antes indicada.
000130

OBSERVACIÓN N° 40
Es necesario describir la hidrogeología de la zona de la relavera Ocroyoc como de la
planta de óxidos, que permita conocer el flujo de las aguas subterráneas. Asimismo,
indicar en un plano, la ubicación de puntos de monitoreo (piezómetros) para observar
el nivel freático.
ABSOLUCION
PUNTOS DE MONITOREO - RELAVERA OCROYOC
En referencia a Puntos de Monitoreo (piezómetros) para el depósito de relaves Ocroyoc,
precisamos que en la actualidad existen cuatro (04) piezómetros eléctricos instalados en el
año 2000, cuyas coordenadas indicamos en la siguiente tabla.
Cuadro 40-1: Ubicación de piezómetros eléctricos existentes – Presa Ocroyoc
Punto
Coordenadas UTM
Este Norte
S-1 358,416 8,817,479
S-2 358,468 8,817,538
S-3 358,367 8,817,523
S-4 358,569 8,817,516
Figura 40-1: Plano de piezómetros eléctricos existentes – Presa Ocroyoc
000131

No obstante, para el proyecto de recrecimiento del depósito de relaves Ocroyoc hasta el
nivel máximo 4287 msnm, se cuenta con un estudio a nivel de ingeniería de detalle
desarrollado por la empresa Golder Associates en el año 2008. De dicho estudio, se extrae
que los Puntos de Monitoreo se amplía incrementado diecinueve (19) nuevos piezómetros
eléctricos, cuyas coordenadas se muestran en el siguiente cuadro.
Cuadro 40-2: Ubicación de piezómetros eléctricos proyectados – Presa Ocroyoc
PLANTA DE OXIDOS
En la planta de Óxidos, se han instalado dos piezómetros abiertos, uno en la parte alta
(VAL-PCS-08-01) y el otro en la parte baja (VAL-PCS-08-02) que permiten monitorear el
nivel y calidad de agua. En la siguiente tabla y figura se muestran las coordenadas e imagen
de los piezómetros instalados.
Cuadro 40-3: Ubicación de Piezómetros Abiertos de la planta de Óxidos
ITEM CODIGO COORDENADAS
E N
1 VAL-PCS-08-01 360155 8819103
2 VAL-PCS-08-02 360523 8818944
000132

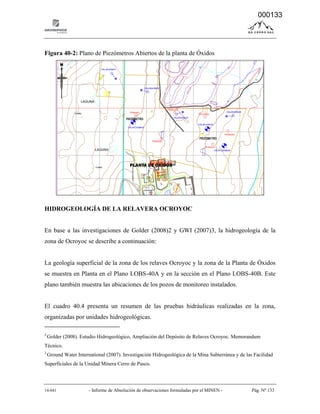

Figura 40-2: Plano de Piezómetros Abiertos de la planta de Óxidos
HIDROGEOLOGÍA DE LA RELAVERA OCROYOC
En base a las investigaciones de Golder (2008)2 y GWI (2007)3, la hidrogeología de la
zona de Ocroyoc se describe a continuación:
La geología superficial de la zona de los relaves Ocroyoc y la zona de la Planta de Óxidos
se muestra en Planta en el Plano LOBS-40A y en la sección en el Plano LOBS-40B. Este
plano también muestra las ubicaciones de los pozos de monitoreo instalados.
El cuadro 40.4 presenta un resumen de las pruebas hidráulicas realizadas en la zona,
organizadas por unidades hidrogeológicas.
2.
Golder (2008). Estudio Hidrogeológico, Ampliación del Depósito de Relaves Ocroyoc. Memorandum
Técnico.
3.
Ground Water International (2007). Investigación Hidrogeológica de la Mina Subterránea y de las Facilidad
Superficiales de la Unidad Minera Cerro de Pasco.
PLANTA DE OXIDOS
PIEZOMETRO
PIEZOMETRO
000133

Cuadro 40.4: Resumen de Pruebas Hidráulicas, Zona de Ocroyoc/ Planta de Óxidos/
Pampa Seca
De A
SG-08-01 33 50 17 41.5 3.46E-08 3.5E-08 Golder, 2008
SG-08-03 0 7.5 7.5 3.75 1.62E-06 1.6E-06 Golder, 2008
SG-08-04 0 7.4 7.4 3.7 9.26E-07 9.3E-07 Golder, 2008
SG-08-04 7.4 14.6 7.2 11 5.35E-06 Golder, 2008
SG-08-04 7.4 14.6 7.2 11 1.05E-04 Golder, 2008
SG-08-05 5.7 19.5 13.8 12.6 4.46E-04 4.5E-04 Golder, 2008
SG-08-06 3.5 36 32.5 19.75 1.83E-04 1.8E-04 Golder, 2008
SG-08-07 0 4.6 4.6 2.3 5.40E-04 5.4E-04 Golder, 2008
SG-08-07 4.6 6.4 1.8 5.5 2.73E-04 2.7E-04 Golder, 2008
SG-08-07 8 20 12 14 2.29E-05 2.3E-05 Golder, 2008
SG-08-10 0 7.7 7.7 3.85 1.16E-04 1.2E-04 Golder, 2008
SG-08-10 7.7 11.5 3.8 9.6 1.45E-06 1.5E-06 Golder, 2008
SG-08-10 11.5 25.5 14 18.5 3.93E-05 3.9E-05 Golder, 2008
SG-08-11 0 5 5 2.5 1.42E-04 1.4E-04 Golder, 2008
SG-08-11 5 7.2 2.2 6.1 4.84E-04 4.8E-04 Golder, 2008
SG-08-11 8.8 16 7.2 12.4 1.80E-04 1.8E-04 Golder, 2008
SG08-12 0 10 10 5 4.23E-05 4.2E-05 Golder, 2008
SG-08-15 0 5 5 2.5 8.04E-05 8.0E-05 Golder, 2008
SG-08-15 5 6.9 1.9 5.95 3.21E-05 3.2E-05 Golder, 2008
SG-08-15 8.7 17.4 8.7 13.05 8.55E-05 8.6E-05 Golder, 2008
Promedio Geométrico 1 3.7E-05
Máximo 5.4E-04
Mínimo 20 3.5E-08
Desviación Standard 19 1.7E-04 464%
De A
410 ?? ?? 3 ?? 2.80E-07 2.80E-07 GWI, 2006
C-1 0 1 1 0.5 3.41E-08 3.41E-08 MWH, 2011 (Gran)
C-2 0 1.4 1.4 0.7 8.14E-09 8.14E-09 MWH, 2011 (Gran)
C-3 0 0.45 0.45 0.225 2.69E-06 2.69E-06 MWH, 2011 (Gran)
C-4 0 0.5 0.5 0.25 3.54E-08 3.54E-08 MWH, 2011 (Gran)
C-10 0 0.3 0.3 0.15 1.14E-08 1.14E-08 MWH, 2011 (Gran)
C-15 0 1 1 0.5 1.17E-05 1.17E-05 MWH, 2011 (Gran)
Promedio Geométrico 1
1.4E-07
Máximo 1.2E-05
Mínimo 7 8.1E-09
De A
SG-08-01 50 54.43 4.43 52.215 3.76E-08 3.8E-08 Golder, 2008
SG-08-01 54.43 58.3 3.87 56.365 9.76E-08 9.8E-08 Golder, 2008
SG-08-01 58.3 75.3 17 66.8 1.19E-04 1.2E-04 Golder, 2008
SG-08-02 20.6 50.1 29.5 35.35 1.27E-05 1.3E-05 Golder, 2008
SG-08-07 20 25 5 22.5 2.47E-06 2.5E-06 Golder, 2008
SG-08-07 28 43.95 15.95 35.975 8.52E-07 8.5E-07 Golder, 2008
SG-08-08 1.4 65.57 64.17 33.485 2.45E-06 2.5E-06 Golder, 2008
SG-08-10 28 38.3 10.3 33.15 1.10E-05 1.1E-05 Golder, 2008
SG-08-10 38.3 50 11.7 44.15 9.21E-06 9.2E-06 Golder, 2008
SG-08-11 16 20.5 4.5 18.25 1.52E-04 1.5E-04 Golder, 2008
SG-08-11 20.5 27.6 7.1 24.05 4.13E-05 4.1E-05 Golder, 2008
SG-08-11 27.6 39 11.4 33.3 1.04E-06 1.0E-06 Golder, 2008
SG-08-15 17.4 22.5 5.1 19.95 4.03E-05 4.0E-05 Golder, 2008
4.8E-06
Máximo 1.5E-04
Mínimo 13 3.8E-08
De A
SG-08-03 7.5 25 17.5 16.25 6.62E-08 6.6E-08 Golder, 2008
SG-08-03 7.5 25 17.5 16.25 2.10E-06 2.1E-06 Golder, 2008
SG-08-04 14.6 25.4 10.8 20 1.45E-07 1.5E-07 Golder, 2008
SG-08-04 14.6 25.4 10.8 20 3.27E-05 3.3E-05 Golder, 2008
SG-08-05 19.5 34 14.5 26.75 1.84E-04 Golder, 2008
SG-08-05 19.5 34 14.5 26.75 1.36E-07 Golder, 2008
SG-08-06 36 40 4 38 6.32E-05 6.3E-05 Golder, 2008
SG-08-12 10 25.43 15.43 17.715 6.80E-06 6.8E-06 Golder, 2008
2.3E-06
Máximo 9.2E-05
Mínimo 8 9.2E-05
K (m/s) K Promedio (m/s)
Número de Soluciones:
Número de Intervalos:
5.5E-05
Filita (Gpo Excelsior)
9.2E-05
Intervalo de Prueba (mbs) Longitud
(m)
Profundidad
Promedio (m)
Pozo/ Calicata
Arenisca/ Conglomerado (Fm Casapalca)
Hecho por
Pozo
Intervalo de Prueba (mbs)
Pozo
Intervalo de Prueba (mbs) Longitud
(m)
Profundidad
Promedio (m)
Hecho por
Hecho por
Pozo
Intervalo de Prueba (mbs)
K (m/s) K Promedio (m/s) Hecho por
Longitud
(m)
Profundidad
Promedio (m)
Longitud
(m)
Profundidad
Promedio (m)
Aluviales/Coluviales, Relleno y Roca Meteorizada
Sedimentos Aluviales/Fluvioglacial Antiguo/ Suelos Morrenicos
000134

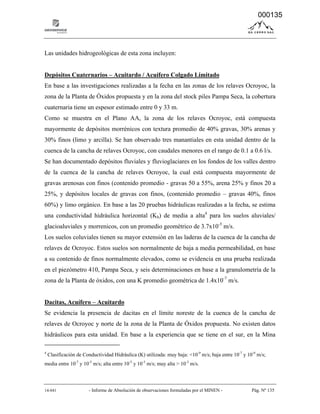

Las unidades hidrogeológicas de esta zona incluyen:
Depósitos Cuaternarios – Acuitardo / Acuífero Colgado Limitado
En base a las investigaciones realizadas a la fecha en las zonas de los relaves Ocroyoc, la
zona de la Planta de Óxidos propuesta y en la zona del stock piles Pampa Seca, la cobertura
cuaternaria tiene un espesor estimado entre 0 y 33 m.
Como se muestra en el Plano AA, la zona de los relaves Ocroyoc, está compuesta
mayormente de depósitos morrénicos con textura promedio de 40% gravas, 30% arenas y
30% finos (limo y arcilla). Se han observado tres manantiales en esta unidad dentro de la
cuenca de la cancha de relaves Ocroyoc, con caudales menores en el rango de 0.1 a 0.6 l/s.
Se han documentado depósitos fluviales y fluvioglaciares en los fondos de los valles dentro
de la cuenca de la cancha de relaves Ocroyoc, la cual está compuesta mayormente de
gravas arenosas con finos (contenido promedio - gravas 50 a 55%, arena 25% y finos 20 a
25%, y depósitos locales de gravas con finos, (contenido promedio – gravas 40%, finos
60%) y limo orgánico. En base a las 20 pruebas hidráulicas realizadas a la fecha, se estima
una conductividad hidráulica horizontal (Kh) de media a alta4
para los suelos aluviales/
glacioaluviales y morrenicos, con un promedio geométrico de 3.7x10-5
m/s.
Los suelos coluviales tienen su mayor extensión en las laderas de la cuenca de la cancha de
relaves de Ocroyoc. Estos suelos son normalmente de baja a media permeabilidad, en base
a su contenido de finos normalmente elevados, como se evidencia en una prueba realizada
en el piezómetro 410, Pampa Seca, y seis determinaciones en base a la granulometría de la
zona de la Planta de óxidos, con una K promedio geométrica de 1.4x10-7
m/s.
Dacitas, Acuífero – Acuitardo
Se evidencia la presencia de dacitas en el límite noreste de la cuenca de la cancha de
relaves de Ocroyoc y norte de la zona de la Planta de Óxidos propuesta. No existen datos
hidráulicos para esta unidad. En base a la experiencia que se tiene en el sur, en la Mina
4
Clasificación de Conductividad Hidráulica (K) utilizada: muy baja: <10-9
m/s; baja entre 10-7
y 10-9
m/s;
media entre 10-7
y 10-5
m/s; alta entre 10-5
y 10-3
m/s; muy alta > 10-3
m/s.
000135

Colquijirca, de la Sociedad Minera El Brocal, las características hidráulicas de esta unidad
pueden ser muy variables. Sin embargo, de acuerdo a su distribución, alejada de la cancha
de relaves de Ocroyoc y la Planta de Óxidos propuesta, no se considera que afecte
significativamente el régimen de flujo en estas dos zonas.
Conglomerados, Areniscas y Calizas, Fm
Casapalca, Acuífero
Esta formación presenta capas de arenisca localmente permeables, conglomerados y
calizas, formando un acuífero regional. Estas unidades afloran con rumbo N-S directamente
hacia el norte de la cancha de relaves Ocroyoc, al lado oeste de la falla Sacrafamilia.
Los conglomerados son resistentes, y forman la cima del cerro Huancacala, en el margen
occidental de la cuenca de la cancha de relaves de Ocroyoc, como se muestra en la Foto1.
También aflora en la cima de cerro Shuco, al sur del sitio de la Planta de Óxidos propuesta.
Los conglomerados tienen un matriz calcárea y arcillosa, bien cementados y poco
fracturados. En base a dos pruebas hidráulicas, tiene una permeabilidad media en 5.6x10-7
m/s.
Las areniscas afloran al lado oriental del cerro Rucagapa. En general, esta unidad está bien
meteorizada, con un contenido considerable de arcilla. En general, esta unidad presenta una
permeabilidad media, con un promedio geométrico de 4.8x10-6
m/s en base a 13 pruebas.
Las calizas se encuentran localmente plegadas y falladas, como se puede observar en la
Foto LOBS-40 presentando rasgos cársticos. No se cuenta con datos hidráulicos para esta
unidad, pero se estima que tiene una permeabilidad variable, generalmente baja a media,
alcanzando una permeabilidad alta en los tramos superficiales donde se han desarrollado
rasgos cársticos.
Pizarras y Filitas con Arenisca, Grupo Excelsior, Acuitardo
Esta unidad se ubica al lado este de la cuenca de la cancha de relaves Ocroyoc, y dentro de
la Planta de Óxidos propuesta. En base a 8 pruebas hidráulicas realizadas, esta unidad tiene
una permeabilidad media, con un promedio geométrico de 2.3x10-6 m/s, no obstante, sus
características son bastante variables.
000136

El Plano LOBS-40A muestra el régimen de flujo de agua subterránea poco profundo para la
zona, junto con los puntos de monitoreo. Se interpreta que las zonas tienen una cobertura de
suelos fluvioglaciares gruesas y morrenicos, y que las zonas de caliza son las zonas de
mayor recarga. Los dos depósitos de relaves son los puntos de descarga más importantes de
la zona.
Foto 40.1: Imagen Satelital de la Zona de las Relaves Ocroyoc y Planta de Óxidos
Propuesta
Relaves
Quiulacocha
Botadero
Excelsior
Relaves Ocroyoc
Sitio Planta de
Óxidos
Stockpile Pampa
Seca
Calizas, Fm
Casapalca
Areniscas, Fm
Casapalca
Conglomerados, Fm
Casapalca
Filitas, Gpo.
Excelsior
000137

OBSERVACIÓN N° 41
En el ítem 4,2,5 presentó información resumida del depósito de relaves Golf; en el
Anexo N° 17 presentó la memoria descriptiva del depósito de relaves Golf; en las
conclusiones y recomendaciones del estudio de mecánica de suelo de este anexo,
indicaron que existe un bofedal en una potencia de 2.5 m en promedio. No existe
información de un estudio hidrogeológico para determinar la dirección de los flujos,
volumen y calidad de las aguas subterráneas, ni de un estudio hidrológico. Ampliar la
información sobre: La existencia de bofedales, resultados de los estudios
hidrogeológico e hidrológico de la zona del depósito de relaves Golf, del sistema de
drenaje para el manejo de las aguas de infiltración de los relaves y del sistema de
tratamiento y control del efluente antes de entregar al cuerpo receptor.
ABSOLUCION
Respecto al depósito de relaves Golf, se ha optado por excluir a este como componente
proyectado de la Planta de Óxidos.
La exclusión se debe a que E.A. Cerro S.A.C. ya cuenta con licencia social (convenio con
la comunidad campesina San Antonio de RANCAS) y autorizaciones de la DGM que
garantizan la continuidad de operaciones del depósito de relaves Ocroyoc, por lo cual para
la disposición de los relaves a ser generados en el presente proyecto de la Planta de Óxidos
se ha considerado utilizar el depósito de relaves Ocroyoc.
Por consiguiente, en el presente EIA no aplica ampliar información sobre área de
emplazamiento del descartado depósito de relaves Golf.
000138

OBSERVACIÓN N° 42
El titular deberá presentar la estimación del drenaje en base a parámetros
hidrogeológicos estimados en campo de la microcuenca del Río Ragra (que es la
principal unidad geográfica circunscrita al área del proyecto). Asimismo, el cono de
depresión a generarse producto del drenaje de aguas superficiales, los resultados de
simulación de posibles impactos a afloramientos de agua y finalmente como es que se
mitigarán.
ABSOLUCION
Se ha estimado el drenaje de agua subterránea en la microcuenca del Rio Ragra en base a la
siguiente información:
- Estimaciones de flujo base presentados por WMC (2006)[1];
- Estimación de recarga y régimen de flujo presentado por GWI (2007); y
- Parámetros hidrogeológicos de Golder (2008).
Según WMC (2006), la subcuenca del Ex-Rio Ragra (Quiulacocha) tiene una extensión de
33.4 km2
. La Tabla LOBS-42 y la Figura LOBS-42 muestran los caudales estimados del
Rio Ragra según la Estación Hidrométrica Chaquinayoc, ubicada en la cuenca intermedia
inferior del rio San Juan, operado por ElectroAndes S.A. Esta estimación no incluye los
aportes de los poblados que descargan a estos canales. La Figura LOBS-42ª muestra una
estimación mensual del flujo base, o aporte al rio desde la descarga de agua subterránea,
una base delhidrograma presentado. Se estima un flujo base que fluctúa entre 100 l/s y 305
l/s aproximadamente para esta cuenca. El flujo base promedio anual, estimado en 167 l/s, o
aproximadamente 158 mm, debería equivaler a la recarga, o infiltración, promedio anual de
la cuenca. Este valor parece razonable, representando 13% de la precipitación media anual
de 1242 mm. Una recarga de 10% de la precipitación anual es típica para un clima húmedo.
[1]
Water Management Consultants (2006). Estudio de Remediación de los Pasivos de origen Minero en el Rio
San Juan, Delta de Upamayo y Parte Norte del lago Chinchaycocha.
000139

En este caso, la presencia de la cancha de desmonteras y el depósito de relaves Quiulacocha
probablemente incremente la tasa de recarga.
Se ha estimado que la derivación de agua de escorrentía hacia la Planta de Óxidos mediante
canales de coronación es aproximadamente 14.635 m3
al año, basado en una área de
colección de 48,098 m2
y un coeficiente de escurrimiento promedio anual de 0.245, lo cual
equivale a un escurrimiento promediode 0.46 l/s distribuido a lo largo del año (ver
Levantamiento de la Observación 36). En base a la estimación de flujo base, se asume que
de esta cantidad, 50% puede infiltrarse, equivalente a 0.23 l/s.
Se considera que al instalar drenes aguas arriba de la planta puede derivar la siguiente
cantidad de flujo de agua subterránea, de acuerdo a la siguiente formula:
Q= KhiA
Dónde: Q = flujo de agua subterránea captada (m3
/s);
Kh = conductividad hidráulica horizontal (m/s); y
i = gradiente hidráulica horizontal; y
A = área seccional = longitud x profundidad.
Utilizando un Kh para los suelos coluviales superficiales de 1.2x10-7
m/s (ver
Levantamiento de Observación 51), y asumiendo un dren de longitud 200 m y de
profundidad 1 m bajo la napa), se calcula un área seccional de 200 m2
. Se estima la
gradiente hidráulica al 10%, ligeramente inferior a la pendiente del talud promedio.
Q = (1.2x10-7
m/s)(0.1)(200 m2
)
= 2.4x10-6
m3
/s
= 0.0024 l/s
000140

Si, se estima de manera conservadora que la construcción de superficies impermeables en la
zona de la planta, reducirá la infiltración en esta zona al 100%, se calcula la infiltración
según lo siguiente:
Q = Atr
Dónde: Q = Área de superficies impermeables (m2
); y
ra = Recarga anual especifica (m).
Al asumir un área impermeable de 17,600 m2
, y una recarga anual de 150 mm, se tiene que:
Q = (17.600 m2
).(0.15 m)
= 2.640 m3
/a
= 0.084 l/s
Al sumar las cantidades derivadas, tenemos un total de 0.32 l/s, promedio anual.
Esta cantidad representa unos 0.2% del drenaje promedio anual de la cuenca de Rio Ragra.
No se anticipa ningún impacto significativo en el régimen de flujo de agua subterránea
como resultado de la derivación de flujos de agua subterránea.
En términos de impactos locales, se espera que la derivación de agua reduzca los aportes de
agua subterránea a las áreas hidromórficas aguas abajo de la planta al este-sureste, como se
puede apreciar en la Foto 40.1
Cuadro 42.1: Caudales Mensuales Promedios Estimados Ex-Rio Ragra
Mes
Caudal Promedio
(l/s)
Flujo Base
Estimado
Enero 494 170
Febrero 751 235
Marzo 834 305
000141

Mes
Caudal Promedio
(l/s)
Flujo Base
Estimado
Abril 513 300
Mayo 226 205
Junio 123 123
Julio 96 96
Agosto 97 97
Setiembre 121 97
Octubre 139 100
Noviembre 203 120
Diciembre 298 160
Promedio anual 322 167
Figura 42.1: Descarga “Natural” Mensual Estimado, Ex-Rio Ragra
000142

OBSERVACIÓN N° 43
Alrededor de la zona elegida para la habilitación del Depósito de Relaves Golf, existen
zonas hidromórficas en el que por lo general hay ojos de agua - manantiales, al
respecto el titular debe indicar si se han identificado y geo referenciado en
coordenadas UTM de ser así el titular debe indicar cuáles serán las medidas que
tomaran para mitigar mantenerlos previniendo su contaminación o su posible
agotamiento. Asimismo, existe una vía alterna la cual es muy transitada por
transporte pesado y liviano con salida a la carretera central generando gran cantidad
de polvo y con las posibles obras aumentará la dispersión de polvo, por lo que el
titular debe presentar las medidas y control que se tiene para mitigar dichos
contaminantes a los poblados cercanos como el AA.HH. Uliachin.
ABSOLUCION
Con respecto a la presente observación es preciso mencionar que los componentes Depósito
de Relaves El Golf y su Línea de Conducción han sido desestimados como componentes
para el presente EIA, ello debido que E.A. Cerro S.A.C. Compañía Minera ha optado
mantener a su relavera operacional Ocroyoc, como la presa que contendrá todo el relave
que provendrá de la planta de Óxidos.
Por otro lado es preciso mencionar también que la relavera Ocroyoc es una relavera
operacional (4262 msnm), que actualmente cuenta con un permiso de construcción por
parte de la DGM para recrecer 3 metros adicionales a lo ya existente (4265 msnm), por otro
lado, es preciso resaltar también que su recrecimiento adicional hasta la cota 4287 msnm,
fue evaluada y aprobada en el EIA del Proyecto de Ampliación del Tajo Raúl Rojas - Plan
L, mediante RD. N° 021-2011-MEM/AAM. Ante tales motivos de capacidad de la relavera
Ocroyoc, la empresa opto por la relavera Ocroyoc.
000143

De lo descrito se desprende que el presente EIA, no atentará con ninguna fuente de agua
que estaría ubicada en el área donde se iba a emplazar la relavera El Golf, todo ello a que
como ya se mencionó líneas arriba, la empresa ha desestimado la construcción de estos
componentes.
De la misma manera el potencial impacto que se podría haber presentado por el transporte
de los vehículos pesados para la construcción de esta relavera ya no se estaría realizando
todo ello a que como se mencionó estos componentes ya no serán construidos, por lo que se
concluye que no formarán parte de los componentes del presente EIA.
000144

OBSERVACIÓN N° 44
El titular debe precisar si los accesos que se relacionan con las diferentes obras
cruzarán arroyos, vías de drenaje ya que en la descripción que realizan así como en el
plano de caminos de acceso que presentan no especifican los tipos de estructuras
hidráulicas proyectadas para efectuar dichos cruces con el mínimo de impacto.
ABSOLUCION
Los accesos que se relacionan y se utilizarán para las diferentes obras del proyecto Óxidos,
se pueden clasificar en dos tipos:
- Accesos existentes y
- Accesos proyectados
En tal sentido, de acuerdo a los componentes del proyecto Óxidos, tenemos:
1. Ruta de acarreo del mineral oxidado Stock Piles – Planta de Óxidos, como el
mismo nombre lo menciona, es el único componente que requiere de un camino
de acceso proyectado. Se precisa que este camino de acceso proyectado, no
cruza ningún arroyo ni vías de drenaje. No obstante, como todo camino y sobre
todo por la ubicación de la zona de proyecto que es lluvioso, requiere de
estructuras hidráulicas para el control de drenaje de escorrentía superficial, es
así que se han proyectado:
- Cuneta de 1m x 0.50m de sección triangular a partir de la sub-rasante de
la vía, en toda la extensión del camino.
- Ejecución de cuatro alcantarillas de encofrado perdido a base de cilindros
y concreto ciclópeo.
000145

Cabe mencionar también que gran tramo de la Ruta de acarreo de mineral
oxidado, utiliza caminos de accesos existentes de la zona de operaciones de la
E.A. Cerro S.A.C., los mismos que ya cuentan con estructuras hidráulicas de
control de drenaje de escorrentía superficial.
2. Planta de Beneficio de minerales oxidados Cerro Shuco (Planta de Óxidos),
este componente utilizará el camino de acceso existente Paragsha-Ocroyoc, de
la zona de operaciones de la E.A. Cerro S.A.C..
3. Línea de conducción de relaves Planta Óxidos – Ocroyoc, este componente
también utilizará el camino de acceso existente Paragsha-Ocroyoc, de la zona
de operaciones de la E.A. Cerro S.A.C..
En conclusión, habrá mínimo impacto sobre el comportamiento hidráulico de las
escorrentías superficiales en la zona del proyecto Óxidos.
000146

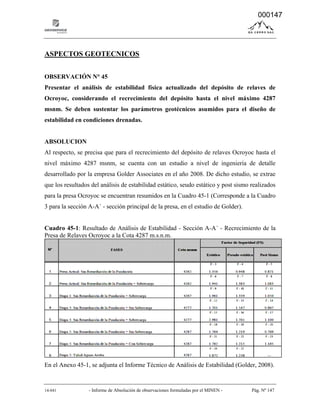

ASPECTOS GEOTECNICOS
OBSERVACIÓN N° 45
Presentar el análisis de estabilidad física actualizado del depósito de relaves de
Ocroyoc, considerando el recrecimiento del depósito hasta el nivel máximo 4287
msnm. Se deben sustentar los parámetros geotécnicos asumidos para el diseño de
estabilidad en condiciones drenadas.
ABSOLUCION
Al respecto, se precisa que para el recrecimiento del depósito de relaves Ocroyoc hasta el
que los resultados del análisis de estabilidad estático, seudo estático y post sismo realizados
para la presa Ocroyoc se encuentran resumidos en la Cuadro 45-1 (Corresponde a la Cuadro
3 para la sección A-A´ - sección principal de la presa, en el estudio de Golder).
Cuadro 45-1: Resultado de Análisis de Estabilidad - Sección A-A´ - Recrecimiento de la
Presa de Relaves Ocroyoc a la Cota 4287 m.s.n.m.
En el Anexo 45-1, se adjunta el Informe Técnico de Análisis de Estabilidad (Golder, 2008).
000147

OBSERVACIÓN N° 46
Sobre el depósito de relaves Golf:
a. Presentar el análisis detallado de estabilidad física del depósito de relaves
Golf hasta el nivel definitivo. Se deben sustentar los parámetros utilizados
con los resultados de los ensayos de laboratorio o ensayos de campo para
condiciones drenadas y no drenadas.
b. Presentar los planos con las secciones del depósito de relaves Golf.
ABSOLUCION
Al respecto, se indica que el Depósito de Relaves el Golf y su respectiva Línea de
Conducción, se ha optado por excluir como componente proyectado de la Planta de Óxidos.
La exclusión se debe a que E.A. Cerro S.A.C.ya cuenta con licencia social (convenio con la
comunidad campesina San Antonio de RANCAS) y autorizaciones de la DGM que
garantizan la continuidad de operaciones del depósito de relaves Ocroyoc, por lo cual para
la disposición de los relaves a ser generados en el presente proyecto de la Planta de Óxidos
se ha considerado utilizar el depósito de relaves Ocroyoc.
Por consiguiente, en el presente EIA no aplica ampliar información sobre el depósito de
relaves Golf.
000148

OBSERVACIÓN N° 47
Indicar como se garantiza que la roca de desmonte y los relaves no contaminaran el
medio ambiente y el agua subterránea por debajo de la cimentación de los depósitos.
ABSOLUCION
El proyecto Óxidos, utilizará tres depósitos existentes:
1. Depósito de mineral oxidado (Stock Piles o Pacos). Este depósito, según el
proyecto Óxidos será utilizado como fuente de mineral a ser procesado por lo
cual será removido. Actualmente, este depósito cuenta con canales de
coronación ubicados hacia aguas arriba y canales de aguas de infiltración
ubicados hacia aguas abajo que forman parte del sistema de manejo de aguas de
drenaje de la E.A. Cerro S.A.C..
2. Depósito de desmontes Hanancocha. Este depósito servirá para almacenar los
desmontes que se generen en la extracción de parte de mineral oxidado,
proveniente de la zona Sur del tajo abierto. Cuenta con canales de coronación
ubicados hacia aguas arriba de la desmontera y canales de aguas de infiltración
a través de la desmontera ubicados hacia aguas abajo de la desmontera, que
forman parte del sistema de manejo de aguas de drenaje de la E.A. Cerro
S.A.C..
3. Depósito de relaves Ocroyoc. Este depósito, servirá para almacenar los relaves
generados en la planta de Óxidos. Cuenta con sistemas de drenaje superficial
para el control de escorrentía y aguas decantadas (canales de coronación, y
evacuadores de aguas decantadas a través de quenas) y subdrenajes para el
control de aguas de infiltración (subdrenes tipo francés y tapetes filtro-dren en
el cuerpo de la presa).
000149

En tal sentido, por tratarse de depósitos existentes y cuentan con sistemas de drenaje
superficial y subterráneo operativos, se garantiza que no contaminarán el medio ambiente
ni el agua subterránea por debajo de la cimentación de los depósitos. No obstante el
monitoreo y control seguirán permanentes.
000150

OBSERVACIÓN N° 48
Presentar el diseño de estabilidad del depósito de desmontes Hanancocha. Describir
las características físicas (granulometría) y geotécnicas del material de desmonte.
Presentar el análisis de estabilidad de las secciones típicas en condiciones estáticas y
seudo-estáticas.
ABSOLUCION
Diseño del Botadero “Hanancoccha”
Una vista en Planta y Secciones del Botadero se muestran en las siguientes figuras:

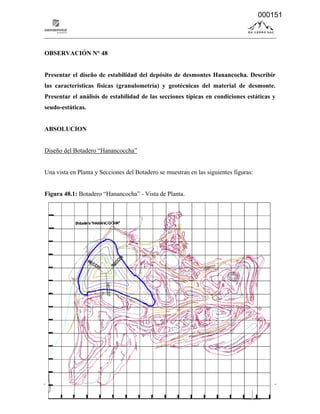

Figura 48.1: Botadero “Hanancocha” - Vista de Planta.
000151

Botadero “Hanancocha” – Secciones
000152

En el Anexo: Observación 48, se presenta el estudio completo y detallado correspondiente
al Análisis de Estabilidad del Depósito de Desmontes de Hanancocha (Análisis de
Estabilidad Botadero Hanancocha), el cual incluye las características físicas y geotécnicas
del material de desmonte, así como el análisis de estabilidad de las secciones típicas en
condiciones estáticas y seudo-estáticas.
000153

OBSERVACIÓN N° 49
Presentar el plan de monitoreo geotécnico de los depósitos de relaves Ocroyoc y Golf,
además, del depósito de desmonte Hanancocha, incluyendo la instrumentación
prevista en un plano de planta. Precisar la frecuencia de monitoreo a cargo de un
ingeniero especialista en geotecnia.
ABSOLUCION
Descripción del Plan de Monitoreo Geotécnico del depósito de relaves Ocroyoc:
En referencia al Plan de Monitoreo Geotécnico para el depósito de relaves Ocroyoc,
precisamos que en la actualidad el monitoreo geotécnico se realiza a través del análisis de
los niveles piezométricos con registro automático en periodos de una hora de los cuatro
(04) piezómetros eléctricos instalados en el año 2000.
En el siguiente cuadro indicamos la ubicación de dichos piezómetros.
Cuadro 49-1: Ubicación de piezómetros eléctricos existentes – Presa Ocroyoc.
Punto
Coordenadas UTM
Este Norte
S-1 358,416 8,817,479
S-2 358,468 8,817,538
S-3 358,367 8,817,523
S-4 358,569 8,817,516
Sin embargo, para el proyecto de recrecimiento del depósito de relaves Ocroyoc hasta el
que el Plan de Monitoreo se amplía, cuya descripción es la siguiente:
000154

SISTEMA DE MONITOREO GEOTÉCNICO.
Se ha considerado un sistema de instrumentación geotécnica en la presa principal que estará
conformado por piezómetros eléctricos, celdas de asentamientos, celdas de presión,
monolitos de control topográfico y acelerógrafos. Toda la data será tomada y guardada en
forma automática por data loggers ubicados en la caseta de instrumentación a ubicarse al
pie y aguas debajo de la presa principal. El monitoreo geotécnico permitirá evaluar el
comportamiento de la presa Ocroyoc durante su operación y abandono.
Cuadro 49-2: Ubicación de piezómetros eléctricos proyectados – Presa Ocroyoc
En el Anexo 49, adjuntamos el plano en Planta de los piezómetros existentes y planos de
instrumentación proyectada a la cota 4287 msnm.
000155

Descripción del Plan de Monitoreo Geotécnico del depósito de relaves Golf:
No aplica, en razón de que se ha optado por excluir como componente proyectado de la
Planta de Óxidos.
Descripción del Plan de Monitoreo Geotécnico del depósito de Desmonte de
Hanancocha:
En referencia al Plan de Monitoreo Geotécnico para el depósito de Desmontes de
Hanancocha, se precisa que este se hará mediante el uso de prismas.
Los puntos color guinda mostradas en la siguiente figura representan la distribución de los
prismas, los cuales nos permitirán realizar un monitoreo del tipo convencional, la cual
estará apoyada por la operación de una estación total.

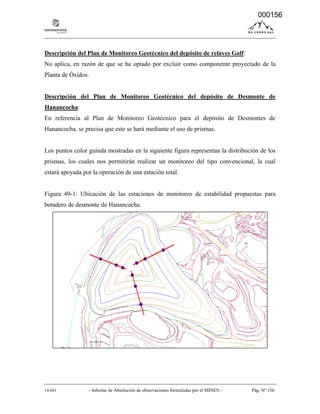

Figura 49-1: Ubicación de las estaciones de monitoreo de estabilidad propuestas para
botadero de desmonte de Hanancocha.
000156

El programa de monitoreo en el botadero HANACOCHA, se realizara mediante una
lectura por semana, luego se procesara mediante una hoja de cálculo para generar una base
de datos confiable, tal como se muestra en la siguiente cuadro:
000157

ASPECTOS GEOLÓGICOS
OBSERVACIÓN N° 50
En el ítem 3.3.2.2: Geología Local, indica que el distrito minero de Cerro de Pasco
donde se ubica la UEA Cerro de Pasco, que los diferentes esfuerzos compresivos que
actuaron en diferentes épocas han desarrollado distintos conjuntos de fracturas; y que
la uniformidad de las calizas y la falte de horizontes guía bien definidos, hace difícil
determinar desplazamientos significativos, por consiguiente las vetas como las
estructuras que se observan en su mayoría no tienen la categoría de fallas. Los planos
M 371-2009-04: Geología Regional y M371-2009-05 A no se diferencia los contactos
geológicos de las diferentes unidades estratigráficas; los planos deberían ilustrar las
diferentes unidades estratigrafías sobre todo con mayor detalle en el área donde se
desarrollará el proyecto Planta Complementaria para el Beneficio de Minerales
Oxidados.
Precisar la información de la geología local del área donde se desarrollará el Proyecto
Planta Complementaria para el Beneficio de Minerales Oxidados, unidades
estratigráficas, litológíca, definiendo los contactos de las unidades estratigráficas e
identificando estructuras geológicas presentes, procesos geodinámicos existentes y las
unidades geomorfológicos con sus características morfoestructurales; asimismo
indicar la potencia de la cubierta de suelos, estado actual, el grado de meteorizacíón
de las formaciones rocosas, riesgo por acción de la geodinámica externa con su
respectiva orientación o dirección de esfuerzos e Ilustrar en plano con las secciones
necesarias.
ABSOLUCION
A continuación se presenta el desarrollo del capítulo de Geología para la Planta
Complementaria para el Beneficio de Minerales Oxidados, en el presente capítulo se
000158

describe las unidades estratigráficas, litología, unidades geomorfológicas, estructuras
geológicas, etc.
1.- GEOLOGIA LOCAL
1.1.- Geología local
El distrito minero de Cerro de Pasco, donde se ubica la concesión minera de la E.A. Cerro
S.A.C., ha estado sometida a diferentes esfuerzos compresivos, los que han actuado en
diferentes épocas y han desarrollado distintos conjuntos de fracturas.
El fracturamiento del área de estudio, en su mayoría, enrumba entre Norte magnético 95º y
Norte magnético 135º Este, representando de esta manera fracturas con rumbo general
Norte-Sur, que son de importancia regional, con potencia promedio de cada veta o fractura
de 3,5 metros.
La uniformidad de las calizas y la falta de horizontes guías bien definidos, hacen difícil
determinar desplazamientos significativos. Por consiguiente, las vetas como las estructuras
que se observan, en su mayoría, no tienen la categoría de fallas.
1.2.- Estratigrafía Planta Complementaria para el Beneficio de Minerales Oxidados
1.2.1.- Grupo Excélsior
Son las rocas más antiguas de la zona y afloran en el área de estudio y está constituida por
pizarras grises y filitas con areniscas en capas delgadas intercaladas con lutitas. No se
tienen registros de la potencia o grosor de este grupo, sin embargo debido a su continuidad
a través de todos los niveles de la Mina de Cerro de Pasco se estima una potencia de
800 m.
000159

El Grupo Excélsior presenta venillas de cuarzo, las cuales son probablemente el resultado
de la segregación de un metamorfismo regional de bajo grado. Los clivajes están bien
desarrollados pero son estrechamente irregulares en su distribución. Se caracteriza por
presentarse bastante plegados, fallados y fracturados; y por efectos de erosión su
morfología es suave a ondulada.
Sus mejores afloramientos se presentan en las partes altas alrededor de Cerro de Pasco de
dirección Norte a Sur, formado por pizarras y filitas intercaladas con cuarcitas de grano
fino y lutitas. Complejas intercalaciones de lavas y volcanoclásticos básicos se distinguen
morfológicamente por su mayor resistencia a la erosión y su color verde oscuro; esta
formación es incompetente mostrando abundantes pliegues.
Las estructuras dentro de los esquistos son complejas; hay abundantes venillas de cuarzo
dentro de la esquistosidad, pero pocas venillas que cortan la esquistosidad; pliegues
replegados y deformados, son abundantes y aproximadamente paralelos a la orientación
andina. Grandes estructuras son más abiertas, profundas y son usualmente bajos a
moderadamente inclinados, pero también pueden ocurrir escarpas de buzamiento vertical.
Las mayores estructuras las cuales son probablemente definidas, parecen seguir la
tendencia de los Andes. Por el fuerte plegamiento y la falla de afloramiento de las unidades
inferiores y superiores han sido difíciles de determinar su potencia.
1.2.2.- Depósitos Cuaternarios
Constituye todos los depósitos de cobertura, generalmente no consolidados y que tienen
distribución irregular en el área de estudio. Estos materiales han sido acumulados como
resultado de procesos glaciares, aluviales y fluviales de fenómenos de geodinámica externa
en el pasado.
1.2.2.1.- Depósitos Fluvioglaciares
000160

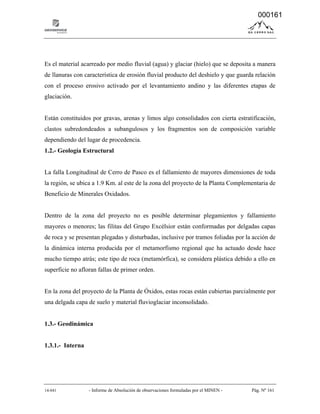

Es el material acarreado por medio fluvial (agua) y glaciar (hielo) que se deposita a manera
de llanuras con característica de erosión fluvial producto del deshielo y que guarda relación
con el proceso erosivo activado por el levantamiento andino y las diferentes etapas de
glaciación.
Están constituidos por gravas, arenas y limos algo consolidados con cierta estratificación,
clastos subredondeados a subangulosos y los fragmentos son de composición variable
dependiendo del lugar de procedencia.
1.2.- Geología Estructural
La falla Longitudinal de Cerro de Pasco es el fallamiento de mayores dimensiones de toda
la región, se ubica a 1.9 Km. al este de la zona del proyecto de la Planta Complementaria de
Beneficio de Minerales Oxidados.
Dentro de la zona del proyecto no es posible determinar plegamientos y fallamiento
mayores o menores; las filitas del Grupo Excélsior están conformadas por delgadas capas
de roca y se presentan plegadas y disturbadas, inclusive por tramos foliadas por la acción de
la dinámica interna producida por el metamorfismo regional que ha actuado desde hace
mucho tiempo atrás; este tipo de roca (metamórfica), se considera plástica debido a ello en
superficie no afloran fallas de primer orden.
En la zona del proyecto de la Planta de Óxidos, estas rocas están cubiertas parcialmente por
una delgada capa de suelo y material fluvioglaciar inconsolidado.
1.3.- Geodinámica
1.3.1.- Interna
000161

La geodinámica interna está representada por aquellos fenómenos naturales que intervienen
en la actividad interna de nuestro planeta. Los volcanes y terremotos constituyen el
elemento espectacular de la actividad interna de la tierra, que tienen su origen en las
profundidades de las capas internas. Estos fenómenos son, además, una muestra del
dinamismo de nuestro mundo y se convierten en elementos geológicos de primer orden.
Esta actividad es debida a varias causas, aunque la fundamental es el calor interno del
planeta, el cual proporciona energía a la mayor parte de los procesos geológicos.
1.3.2.- Externa
La geodinámica externa estudia la acción de los agentes atmosféricos externos, como:
viento, aguas continentales, mares, océanos, hielos, glaciares y gravedad, sobre la capa
superficial de la Tierra; estos fenómenos van originando una lenta destrucción y
modelamiento del paisaje rocoso y del relieve; debido a cuya actividad se desprenden
materiales que una vez depositados forman las rocas sedimentarias. Igualmente, de forma
descriptiva las formas del relieve, evolución y proceso de modelado, es investigado por la
geomorfología.
1.3.3.- Fuerzas Constructivas y Destructivas
Las fuerzas actuantes desde el interior y exterior de la Tierra llevan realizando esa labor
desde la constitución del planeta. Ambas fuerzas son opuestas, pues la interna (dinámica
interna) "construye" y transforma continuamente la corteza terrestre desde el centro de la
Tierra, es decir, elevando o declinando el terreno y alterando los materiales física y
químicamente (volcanes y manifestaciones sísmicas); mientras que la externa (dinámica
externa) "destruye", actuando por medio de las fuerzas que tienen su origen en la radiación
solar y por tanto en los cambios de temperatura, es decir, el viento, lluvia, hielos y
000162

glaciares, aguas continentales, mares y océanos, etc., los cuales proceden a la erosión o
meteorización, desplazamiento y sedimentación de los materiales.
Todos estos fenómenos de construcción y destrucción se mantienen continuamente en
movimiento desde el origen de nuestro planeta.
En la zona del proyecto la geodinámica está representada por el metamorfismo regional de
diferentes grados que se observa en los afloramientos de filitas, así mismo en el
levantamiento de los Andes Centrales que han permitido que rocas muy antiguas como el
Grupo Excélsior, se encuentren elevadas y afloren en superficie, este fenómeno está
íntimamente ligado a la geodinámica externa conformada por los procesos de erosión por
las aguas, la erosión eólica, el cambio brusco de temperatura entre el día y la noche y la
acción de los hielos, que han modelado el paisaje hasta la actualidad.
1.4.- Geomorfología
1.4.1.- Unidades Geomorfológicas
La zona del proyecto se ubica en la planicie altoandina de los Andes Centrales del Perú.
En general la topografía del lugar está constituida por una superficie peneplanizada,
conformada por terrenos allanados, planos y ligeramente ondulados de pendiente moderada
que constituyen la ladera Oeste del Cerro Shuco (ver plano geológico).
Los depósitos cuaternarios en la zona están representados por depósitos fluvioglaciares, los
que están conformados por: arenas, gravas, limoarcillas, arcillas, pobremente clasificadas,
inconsolidadas, algunos sectores de turbera generados por charcos de agua, este material
cuaternario tiene una potencia variable de 0 a 1,20 m. Los suelos son delgados de
naturaleza regolítica.
000163

1.4.2.- Meteorización
Las filitas y horizontes de lutitas y algunos horizontes de cuarcitas se presentan débilmente
meteorizadas conservando sus minerales principales y accesorios, en algunos sectores se
observan manchas de óxidos de hierro producto de la percolación de las aguas superficiales.
1.5.- Riesgos Geodinámicos Externos
El área en la que se ubica el proyecto de la Planta Complementaria de Beneficio de
Minerales Oxidados, mayormente está expuesta al riesgo de erosión eólica, producto de los
vientos que se presentan en la zona, este tipo de erosión se da en un periodo muy largo de
tiempo no siendo relevante para el proyecto; la topografía del lugar siendo ligeramente
ondulada y de pendiente moderada a suave, está poco expuesta al riesgo de erosión fluvial a
ello coadyuva la presencia de pastos en las partes más bajas del área.
1.6.- Riesgos Naturales y Vulnerabilidad
1.6.1.- Sismicidad
En el área del proyecto se ha determinado que no existen zonas sismogénicas activas
inmediatas, pero llegan al área sismos procedentes del fondo marino o de fallas activas
como Huaytapallana y Satipo. El área está tipificada en isosistas hasta el grado IV y V,
ocasionalmente con mayor grado. Siendo el basamento rocoso (pizarra-cuarcita), un macizo
competente, constituye una condición que favorece la disipación de los sismos. La zona
presenta baja actividad sísmica; los grandes temblores que afectan con regularidad a la
costa peruana rara vez repercuten en la sierra, podemos observar en los pueblos aledaños
construcciones de adobe con una antigüedad promedio de 50 años.
000164

De acuerdo al Mapa de Zonificación Sísmica del Perú, Reglamento Nacional de
Construcciones, el área se ubica en la Zona 2 de sismicidad media a alta.
En el anexo observación 50 se adjuntan las correspondientes láminas y planos:
Anexo observación 50-A: Lamina 01 (Geología Regional).
Anexo observación 50-B: Lamina 02 (Topografía Local).
Anexo observación 50-C: Lamina 03 (Geología Local).
Anexo observación 50-D: Lamina 04 (Planta Complementaria para el Beneficio de
Minerales Oxidados).
Anexo observación 50-E: Lamina 05 (Investigaciones Geotécnicas y Geofísicas).
Anexo observación 50-F: Plano LOBS-50 (Mapa Geomorfológico y de Procesos de
Geodinámica Externa).
000165

OBSERVACIÓN N° 51
En el ítem 3.310: Hidrogeología, indica que el objetivo principal es determinar las
condiciones hidrogeológicas del sub suelo del sector donde se emplazará la futura
Planta de Beneficio de Minerales Oxidados; asimismo, indica que las filitas del Grupo
Excelsior se comportan como estratos impermeables y en la zona donde se emplaza la
Planta de Óxidos subyacen rocas filitas con una estratificación casi vertical 75° con
rumbo N 7°W; así también, indica que las aguas de lluvias no se infiltrará hacia las
capas inferiores del subsuelo húmedas, por la presencia de las capas de superiores de
filita de naturaleza impermeable. El control más importante en el dominio geológico
es estructural, por la falla Sacrafamilia a manera de una barrera natural, dando
origen a zonas hidromórficas; los afloramientos de aguas subterráneas identificadas
son manantiales.
Sin embargo, no precisa la cantidad de cuerpos de agua existentes en la zona del
proyecto, tampoco indica sus caudales, ni su ubicación; asimismo, faltó ilustrar en
plano con las secciones transversales necesarias a escala adecuada, en el que se pueda
apreciar la ubicación de componentes, unidades hidrogeológicas, manantiales,
acuíferos y otros cuerpos de agua, barrera de control estructural (falla) y ubicación de
la napa freática. Complementar la información faltante plano y secciones
transversales necesarias.
ABSOLUCION
El Plano LOBS-51A muestra en planta las instalaciones de la Planta de Óxidos y puntos de
investigación hidrogeológicos, geofísicos y geotécnicos a fecha. También muestra las
posiciones de perfiles.
000166

El Plano LOBS-51B muestra la geología superficial y posición de la napa freática
interpretada.
En base a las investigaciones realizadas en esta zona por Geoservice (2010)5
, J. Diaz
(2007)6
y GWI (2007) a la fecha se señala que en la zona del proyecto existen las siguientes
unidades hidrogeológicas:
Depósitos Cuaternarios – Acuitardo / Acuífero Colgado Limitado
En las áreas investigadas dentro del área del proyecto, la cobertura cuaternaria tiene un
espesor entre 0 y 11.5 m, en base a las 16 perforaciones, 15 calicatas y 20 sondeos
eléctricos realizados, con la mayoría entre 0 y 2.5 m. Se ha interpretado un mayor espesor
de 11.5 en el área de SEV 19, al lado este de la planta, en la zona de la plataforma de
tanques propuesta, como se indica en el Plano LOBS-51A. En base a las observaciones en
superficie, muestras de las perforaciones y datos de las pruebas de resistividad, estos suelos
están mayormente compuestos de ARENA Y GRAVA a ARENA gravosa, algo de limo y
poca arcilla. En áreas de depresión, la cobertura cuaternaria tiene un alto contenido de
arcilla. En general, en base a seis pruebas granulométricas, su contenido de finos (limo y
arcilla), varía entre 15.7 y 27.9%.
Este contenido elevado de finos reduce su permeabilidad y su potencial como acuífero
limitado y se espera una permeabilidad baja a media7
en esta zona, como muestra la
determinación de K en base a la granulometría, con un promedio geométrico de 1.2x10-7
m/s.
5.
Geoservice Ingeniería (2010). Estudio Hidrogeológico del Área de la Planta de Óxidos Cerro Shuco.
6
Diaz, J. (2007). Estudio Geotécnico de Cimentación. Informe Final.
7.
Clasificación de Conductividad Hidráulica (K) utilizada: muy baja: <10-9
m/s; baja entre 10-7
y 10-9
m/s;
media entre 10-7
y 10-5
m/s; alta entre 10-5
y 10-3
m/s; muy alta > 10-3
m/s.
000167

Durante las perforaciones, se ha notado condiciones húmedas en suelos sobre el lecho
rocoso, lo que indica que la permeabilidad (conductividad hidráulica) de los suelos es
mayor en las rocas (y rocas meteorizadas) inmediatamente subyacentes.
Localmente, existen acumulaciones de suelo antrópicos (relleno), compuesto mayormente
de gravas y bloques de litología caliza, utilizado como relleno estructural. Se espera que
este material presente una permeabilidad alta.
Pizarras y Filitas con Arenisca, Grupo Excelsior, Acuitardo
Como se muestra en el Plano LOBS-51B y en los Perfiles Geofísicos de los Planos LOBS-
51C a LOBS-51G, esta unidad es la única unidad de roca observada que aflora en la zona
de la Planta de Óxidos. No se ha observado otra unidad dentro de las seis perforaciones
realizadas, con profundidades entre 20.05 y 36.15 m.
Las rocas que afloran en la zona de la planta son pizarras grises y filitas con areniscas en
capas delgadas intercaladas con lutitas. Existen muchas venillas de cuarzo-sericita
presentes. La unidad está bastante plegadas, y fracturada; por efectos de erosión, su
morfología es suavemente ondulada. La esquistosidad; pliegues replegados y deformados,
son abundantes y aproximadamente paralelos a la orientación andina; la esquistosidad esta
localmente sub-vertical. En base a las observaciones realizadas en superficie, en
perforaciones y de acuerdo al conocimiento que se tiene de esta unidad en la mina
subterránea de Cerro de Pasco y otros sitios, esta unidad tiene una permeabilidad baja.
No se han observado manantiales significativos en la zona de la Planta de Óxidos. Existen
zonas de filtraciones temporales en el drenaje temporal, ubicado aproximadamente 50 a 90
m al norte de la planta y una zona hidromórfica que se extiende desde el limite este de la
planta, aproximadamente 100 m pendiente abajo de la planta. Esta zona presenta mayores
filtraciones durante la estación húmeda.
000168

Existen pliegues al oeste y este de la zona de la planta con ejes paralelos a la tendencia
andina, al norte-noroeste y fallas sub-verticales complementarias con rumbos norte-noreste
y sureste; sin embargo, no hay evidencia directa de estas estructuras en la zona de la planta,
o indirecta en forma de manantiales.
La ubicación de la napa freática se base en:
- Niveles piezométricos históricos registrados en el piezómetro 410, ubicado
aproximadamente 250 m al norte de la ubicación propuesta de la Planta de Óxidos;
- La presencia de zonas hidromórficas; y
- Los datos de los sondeos eléctricos.
El Plano LOBS-51B (Observación 51) presenta la elevación de la napa interpretada en la
zona de la Planta de Óxidos para las fechas de investigación, de noviembre y diciembre
2006. Se interpreta que el flujo poco profundo de agua subterránea es mayormente paralelo
a la pendiente superficial. En base a los datos del piezómetro 410 y las observaciones en
campo, se estima una fluctuación anual promedio en el rango de 0.5 a 3 metros en esta
zona.
000169

OBSERVACIÓN N° 52
Identificar y ubicar en un plano zonas de riesgo geológico y precisar las medidas de
prevención y/o mitigación de riesgos.
ABSOLUCION
Al respecto, el riesgo geológico puede incluir cualquier circunstancia, proceso o efecto
geológico, que sea potencialmente dañino para las personas o bienes tanto naturales como
artificiales. Para la clasificación de los riesgos geológicos del presente proyecto, se ha
planteado la siguiente clasificación:
Cuadro 52-1: Clasificación de los Riesgos Geológicos en el Área de Influencia del
Proyecto.
Riesgos Tipos de riesgos
La dinámica interna (Geodinámica interna). Sísmico
La dinámica externa
(Geodinámica externa).
Caída de rocas
Derrumbes y deslizamientos
Escarpe rocoso
Escurrimiento
Erosión Hídrica
Erosión Eólica
Erosión Fluvial
Actividades mineras
Producidos por algunos minerales y rocas que pueden
contaminar o resultar nocivos para la salud.
Los riesgos derivados de la geodinámica interna, geodinámica externa y el riesgo generado
por las actividades mineras que pueden presentarse dentro del área de influencia del
presente proyecto, asociados al riesgo geológico, pueden ser generados en el área de
influencia por las siguientes causas:
000170

Cuadro 52-2: Principales Causas de los Riesgos Geológicos en el Área de Influencia del
Proyecto.
Tipos de riesgos Causas
Sísmico Movimientos sísmicos de diferentes magnitudes
Caída de rocas
Movimientos sísmicos
Desprendimiento de materiales inestables
Movimientos sísmicos
Precipitaciones extraordinarias
Escarpe rocoso Formaciones geológicas naturales
Escurrimiento
Sobresaturación de humedad del terreno
Erosión Hídrica / Erosión Fluvial
Alteraciones del drenaje natural
Fusión de nieves
Impermeabilización artificial del suelo
Erosión Eólica
Clima (incidencia solar) / evaporación
Perdida de cobertura vegetal
Alteración del terreno
Producidos por algunos minerales y rocas que
pueden contaminar o resultar nocivos para la salud.
Reacciones químicas
Tránsito de vehículos y maquinarias
Transporte de materiales
Respecto a los riesgos geológicos más significativos a los que está expuesto el área de
influencia se tiene los siguientes:
000171

Cuadro 52-3: Principales Efectos de los Riesgos Geológicos en el Área de Influencia del
Proyecto.
Tipos de riesgos Efectos
Sísmico
Destrucción de construcciones e instalaciones.
Materiales poco coherentes se comportan como
fluidos en presencia de precipitaciones.
Caída de rocas
Riesgo de afectación de infraestructuras o
componentes del proyecto
Riesgo de afectación a la seguridad del personal.
Caídas de material en seco
Movimientos de materiales por saturación de
agua
Escarpe rocoso Caídas de material rocoso
Escurrimiento
Arrastre de sedimentos y lodos como resultado
de procesos erosivos por la marcada pendiente.
Erosión Hídrica / Erosión Fluvial
Obstrucción y alteración del patrón de drenaje.
Procesos de erosión hídrica por escorrentía
superficial y/o fluvial.
Alteración de la calidad del agua.
Erosión Eólica
Alteración de la calidad del aire
Pérdida de capacidad de revegetación natural
Alta perdida de humedad del suelo
Perdida de cobertura vegetal (desertificación)
Producidos por algunos minerales y rocas que
pueden contaminar o resultar nocivos para la
salud.
Impacto visual por alteración de la topografía y
demás componentes del proyecto (planta, línea
de conducción y otras instalaciones).
Alteración de la calidad del suelo.
Agotamiento de reservas minerales
Alteración de la cobertura vegetal (desbroce)
000172

Entre las principales medidas de prevención y/o mitigación para los riesgos geológicos
identificados en el área de estudio, se tienen los siguientes:
Cuadro 52-4: Medidas de prevención y/o mitigación para los Riesgos Geológicos en el
Área de Influencia del Proyecto.
Tipos de riesgos Prevención Mitigación
Sísmico
Construcción de infraestructuras
considerando la sismicidad del
país y de la zona de estudio Aplicación de los planes de
contingencia contra sismosCapacitación preventiva de los
equipos de respuesta para
contingencias
Caída de rocas
Señalización de áreas de riesgo
de caída de roca en el área de
proyecto Obras de limpieza
Obras de estabilidad físicaObras de estabilidad preventivas
para evitar la caída de rocas (si
aplicara)
Señalización de zonas de
derrumbes y áreas críticas en el
área del proyecto
Obras de recuperación de áreas
afectadas
Obras de estabilidad física
Seguimiento de las áreas criticas
Señalización de áreas de
deslizamiento (si aplicara)
Obras de estabilidad preventiva
en áreas críticas (si aplicara)
Escarpe rocoso
Señalización de zonas de riesgo
en el área de proyecto
Escurrimiento
Señalización de zonas de riesgo
Obras de recuperación de áreas
afectadas
Erosión Hídrica / Erosión
Fluvial
Identificación de áreas criticas Obras de estabilidad física
Medidas de contingencia porHabilitación de obras de drenaje
000173

Tipos de riesgos Prevención Mitigación
Fijación del terreno (si aplicara) inundaciones
Trabajos de revegetación (si
aplicara)
Erosión Eólica
Identificación de áreas criticas
Riego de áreas expuestas a
erosión eólica.
Ejecución del plan de control de
material particulado
Realizar actividades de
revegetación (si aplicara)
Fijación del terreno (si aplicara)
Ejecución del plan de control
preventivo para material
particulado.
Trabajos de revegetación (si
aplicara)
Producidos por algunos
minerales y rocas que pueden
contaminar o resultar nocivos
para la salud.
Aplicación de las medidas
preventivas propuestas en el
plan de manejo ambiental del
EIA Planta de Óxidos.
Ejecución del plan de
contingencias propuesto en el
EIA óxidos.
En caso de presentarse accidentes, el área de seguridad y salud ocupacional de la unidad
procederá a atender a los accidentados dándoles los servicios de primeros auxilios,
posteriormente se les llevará al tópico de NATCLAR, en caso de que el daño sea severo, el
herido será trasladado al hospital de la ciudad.
En el Plano LOBS 52, se presenta el Plano de Riesgo Geológico.
000174

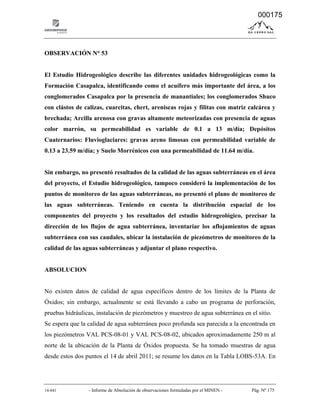

OBSERVACIÓN N° 53
El Estudio Hidrogeológico describe las diferentes unidades hidrogeológicas como la
Formación Casapalca, identificando como el acuífero más importante del área, a los
conglomerados Casapalca por la presencia de manantiales; los conglomerados Shuco
con clástos de calizas, cuarcitas, chert, areniscas rojas y filitas con matriz calcárea y
brechada; Arcilla arenosa con gravas altamente meteorizadas con presencia de aguas
color marrón, su permeabilidad es variable de 0.1 a 13 m/día; Depósitos
Cuaternarios: Fluvioglaciares: gravas areno limosas con permeabilidad variable de
0.13 a 23.59 m/día; y Suelo Morrénicos con una permeabilidad de 11.64 m/día.
Sin embargo, no presentó resultados de la calidad de las aguas subterráneas en el área
del proyecto, el Estudio hidrogeológico, tampoco consideró la implementación de los
puntos de monitoreo de las aguas subterráneas, no presentó el plano de monitoreo de
las aguas subterráneas. Teniendo en cuenta la distribución espacial de los
componentes del proyecto y los resultados del estudio hidrogeológico, precisar la
dirección de los flujos de agua subterránea, inventariar los aflojamientos de aguas
subterránea con sus caudales, ubicar la instalación de piezómetros de monitoreo de la
calidad de las aguas subterráneas y adjuntar el plano respectivo.
ABSOLUCION
No existen datos de calidad de agua específicos dentro de los límites de la Planta de
Óxidos; sin embargo, actualmente se está llevando a cabo un programa de perforación,
pruebas hidráulicas, instalación de piezómetros y muestreo de agua subterránea en el sitio.
Se espera que la calidad de agua subterránea poco profunda sea parecida a la encontrada en
los piezómetros VAL PCS-08-01 y VAL PCS-08-02, ubicados aproximadamente 250 m al
norte de la ubicación de la Planta de Óxidos propuesta. Se ha tomado muestras de agua
desde estos dos puntos el 14 de abril 2011; se resume los datos en la Tabla LOBS-53A. En
000175

base a estos datos, el agua es fresca8, con una conductividad eléctrica específica (CEE)
entre 357 y 727 μS/cm, pH neutro a alcalino, de 9.9 a 10.7. Calcio y magnesio son los
cationes dominantes, y ellos dan una dureza duro a muy duro al agua (entre 151 a 342 mg/l
como CaCO3).
En comparación con los criterios establecidos dentro de los Estándares Nacionales de
Calidad Ambiental para Agua (ENCAA) (MINAM, 2008), se ve las siguientes excedencias
para Categoria 3 (Riego de Vegetales y Bebidas de Animales):
- pH – (9,9 a 10,7);
- hierro (3.725 mg/l en VAL PCS-08-01);
- manganeso (1.94 mg/l en VAL PCS-08-01); y
- plomo (0.128 mg/l en VAL PCS-08-01 y 0.069 mg/l en VAL PCS-08-02).
Es posible que los valores de pH alcalinos medidos están relacionados a un error de
calibración del instrumento de campo. Hierro y manganeso son frecuentemente elevadas en
aguas naturales; sin embargo la presencia de plomo elevado sugiere que estos metales están
elevados como resultados de actividad mineras anteriores en la zona.
De acuerdo al Plano LOBS-51B (Observación 51), el flujo poco profundo de agua
subterránea interpretado es mayormente paralelo a la pendiente del terreno con un gradiente
horizontal estimado en un promedio de 15%, lo que indica un permeabilidad muy baja a
baja en general. Se interpretan gradientes verticales aguas debajo del cerro Shuco la loma y
surgente aguas debajo de la planta.
El Plano LOBS-51B (Observación 51), muestra la posición de los piezómetros propuestos
para el monitoreo de niveles y calidad de agua subterránea. El plan de monitoreo
contemplado se encuentra en la Tabla LOBS-53B. La frecuencia de monitoreo se considera
adecuado para poder implementar acciones remediales oportunos en caso de una fuga o
derrame.
8
Agua: fresca – Solidos Disueltos Totales (SDT) < 1000 mg/l; salobre – entre 1000 y 10.000 mg/l; salina –
entre 10.000 y 100.000 mg/l; hipersalina - > 100.000 mg/. Nota que CEE es normelamente equivalente a 1.3 a
1.7 x SDT.
000176

Cuadro 53.1: Resumen de Datos Hidroquímicos, Piezómetros VAL PCS-01-08 Y VAL
PCS-02-06, 14 Abril, 2011
Categoria 1 -
Poblacional y
Recreacional
A1
Aguas que pueden
ser potabilizadas
con desinfección
14-Apr-11 14-Apr-11
Conductividad Eléctrica
Específica (campo)
µS/cm 1500 1000 ≤5000 - 727 357
Dureza mg/L CaCO3 500 - - - 342 151
pH (campo) u.e. 6.5-8.5 6.5-8.5 6.5-8.4 6.0 -9.0 9.9 10.7
Nivel freatico mbpr 0.22 0.2
Temperatura ºC - - - - 9.9 10.8
Cianuro Libre mg/L 0.005 0.022 0.0025 0.0025
Cianuro WAD mg/L 0.08 0.0025 0.0025
Fluoruro, F- mg/L 1 1 2 - 0.144 0.152
Sulfato, SO4
2-
mg/L 250 300 500 - 272.70 13.02
Sulfuros, H2S, HS-
mg/L 0.05 0.05 0.05 - 0.001 0.001
Fosforo Total mg/L - 1 - - 0.06 0.06
Nitrógeno Amoniacal, (NH3) mg/L N 1.5 - - - 0.270 0.29
Nitrato (NO3) mg/L N 10 10 50 - 0.252 0.361
Plata (Ag) mg/L 0.01 0.05 0.05 - 0.000400 0.00040
Aluminio (Al) mg/L 0.2 5 5 - 0.1350 0.062
Arsénico (As) mg/L 0.01 0.05 0.1 1 0.0025 0.0280
Boro (B) mg/L 0.5 0.5-6 5 - 0.02300 0.0740
Bario (Ba) mg/L 0.7 0.7 - - 0.0167 0.2377
Berilio (Be) mg/L 0.004 - 0.1 - 0.00010 0.0001
Bismuto (Bi) mg/L - - - - 0.00400 0.004
Calcio (Ca) mg/L - 200 - - 69.72 35.62
Cadmio (Cd) mg/L 0.003 0.005 0.01 - 0.000350 0.0004
Cobalto (Co) mg/L - 0.05 1 - 0.00400 0.0010
Cromo (Cr) mg/L 0.05 0.1 1 - 0.00050 0.0005
Cobre (Cu) mg/L 2.0 0.2 0.5 1 0.01400 0.0040
Hierro (Fe) mg/L 0.3 1 1 2 3.725 0.978
Potasio (K) mg/L - - - - 6.550 2.320
Litio (Li) mg/L - 2.5 2.5 - 0.0220 0.054
Magnesio (Mg) mg/L - 150 150 - 40.860 15.140
Manganeso (Mn) mg/L 0.1 0.2 0.2 - 1.9400 0.0860
Molibdeno (Mo) mg/L - - - - 0.00100 0.0030
Sodio (Na) mg/L - 200 - - 5.900 15.850
Níquel (Ni) mg/L 0.02 0.2 0.2 - 0.0090 0.0010
Fósforo (P) mg/L 0.1 - - - 0.0400 0.035
Plomo (Pb) mg/L 0.01 0.05 0.05 0.4 0.12800 0.0690
Antimonio (Sb) mg/L 0.006 - - - 0.00500 0.005
Selenio (Se) mg/L 0.01 0.05 0.05 - 0.00300 0.0030
Silicon (Si) mg/L - - - - 6.350 3.440
Estaño (Sn) mg/L - - - - 0.00150 0.0015
Estroncio (Sr) mg/L - - - - 0.1300 0.2230
Titanio (Ti) mg/L - - - - 0.0010 0.0010
Talium (Tl) mg/L - - - - 0.00400 0.00400
Vanadio (V) mg/L 0.1 - - - 0.00050 0.00050
Zinc (Zn) mg/L 3 2 24 3 0.1580 0.0370
- -
- -
Niveles Máximos
Permisibles para
Efluentes Líquidos
para las
Actividades
Minero
Metalúrgicas
Resolución
Ministerial N° 011-
96-EM/VMM
(13.ene.1996)
Categoria 3
Riego de Vegetales y Bebidas de
Animales
Parámetros para
Bebidas de
Animales
Parámetros para
riego de
vegetales de
tallo bajo y tallo
alto
Agua Subterranea
Tipo de Agua:
Parámetro Unidades
Estándares Nacionales de Calidad Ambiental para
Agua
Decreto Supremo Nº 002- 2008 - MINAM
Metales Disueltos
Balance Iónico:
VAL PCS-08-
01
VAL PCS-08-
02
Parámetros Fisico-quimicos
Aniones
Nutrientes
000177

Cuadro 53.2: Plan de Monitoreo de Aguas Subterráneas, Planta de Óxidos
Nivelfreático(mbpr)
DescripciónFísica
Alcalinidad(Carbonato,
Bicarbonato,Total)
SolidosDisueltos
Totales
SolidosSuspendidos
Totales
pH(Campoy
Laboratorio)
TemperaturaCampo
ConductividadElectrica
Especifica(Campoy
Laboratorio)
Cloruro(Cl
-
)
Cianuro(Libre)
Cianuro(WAD)
Sulfato(SO4
2-
)
Sulfuro(S
2-
)
Floruro(F-)
Fósforo(P)
Nitrato(NO3
-
)
Nitrito(NO2
-
)
Amoniaco(NH4+)
MetalesDisueltos(ICP)
1
MetalesTotales(ICP)
1
MetalesDisueltos(AA)
2
MetalesTotales(AA)
2
Hidrocarburosde
PetróleoTotales
Contenidode
OrgánicosVolátiles
Pozo de Monitoreo 1 Piezometro 360232 8818682 M T T T - T T T T T T T T T T T T T T - T - T T Para instalar
Pozo de Monitoreo 4 Piezometro 360349 8818654 M M T T - T T T T T T T T T T T T T T - T - T T Para instalar
Filtracion 1 Manantial 360240 8818856 M M T T T T T T T T T T T T T T T T T T T T T T
Pozo de Monitoreo 1 Piezometro 360232 8818682 M A A A - A A A A A A A A A A A A A A - A - A A Para instalar
Pozo de Monitoreo 4 Piezometro 360349 8818654 M M T M - M M M T M M T T T T T T T M - M - T A Para instalar
Filtracion 1 Manantial 360240 8818856 M M T M M M M M T M M T T T T T T T M M M M T A
Pozo de Monitoreo 1 Piezometro 360232 8818682 T A A A A A A A A A A A A A A A A A A - A - A A
Pozo de Monitoreo 4 Piezometro 360349 8818654 T T A A A A A A A T T A A A A A A A T - T - A A
Filtracion 1 Manantial 360240 8818856 T T A A A A A A A T T A A A A A A A T T T T A A
A Anual M Mensual T Trimestral
ComentariosPunto de Monitoreo Tipo
Este (PSAD
56 Zona
18S)
Norte
(PSAD 56
Zona 18S)
Parámetros Fisicoquímicos Aniones Nutrientes Metales Orgánicos
Monitoreo de Agua Subterránea
1
Metales incluye: Sb, As, Ba, Be, Bi, B, Cd, Ca, Zn, Co,
Cu, Cr, P, Fe, Pb, Li, Mg, Mn, Mo, Ni, K, Se, Si, Ag, Na,
Sr, Tl, Ti, Sn, Ti, U, V, Zr
Período de
muestreo:
2
Metales incluye: Hg
Fases de Construccion y Operacional
Fase Operacional
Fase de Cierre (0 - 5 años)
Para el período de cierre mayor a los 5
años, el monitoreo de nivel freático sera
anual y se suspenderá el muestreo de
calidad de agua.
000178

PLAN DE MANEJO AMBIENTAL
OBSERVACIÓN N° 54
Respecto a la afectación de hábitats acuáticos (lagunas y oconales), aclarar y
contemplar lo siguiente:
a. Presentar en una tabla, todos los oconales y lagunas que aún existen en la
zona de influencia directa e indirecta del proyecto, indicando la extensión
que poseen, flujos de recarga, estacionalidad, coordenadas de ubicación y
estado de conservación en el que se encuentran, con la finalidad de
determinar en qué estado se encuentran los hábitats acuáticos en la zona
de influencia del proyecto y establecer medidas de mitigación según
corresponda.
b. Precisar cuáles serán los oconales, ríos y lagunas que podrían ser
impactados durante las actividades del proyecto, como el caso de los
oconales ubicados en la cancha de Golf (Plano N° M371-2009-05A). Así
también, se deberá describir la magnitud del impacto causado, como la
alteración la calidad del agua, disminución de la extensión del habitat,
cambios de uso o la pérdida total de estos hábitats por el emplazamiento
de algún componente. Asimismo, sustentar si las medidas de manejo
propuesta, son suficientes para prevenir y mitigar los potenciales impactos
que puedan afectar loscuerpos de agua ubicados cerca de algunos
componentes, como la relavera Ocroyoc, planta de óxidos, cancha de golf,
entre otros.
c. Considerando la pérdida irreversible de algunos oconales (ej. cancha de
golf), el titular deberá definir los criterios de compensación que tomaría la
empresa por la pérdida inevitable de dichos ecosistemas frágiles (Artículo
99 de la Ley N° 128611), En tal sentido, deberá evaluar, proponer y
detallar las medidas de compensación más adecuadas e incluir un
000179

cronograma de trabajo. Asimismo, sustentar si las medidas de
compensación servirán efectivamente para compensar !os servicios
ambientales que estos brindan.
ABSOLUCION
En relación al tema de pérdida de oconales señalado en el EIA en evaluación, debemos
aclarar que este potencial impacto estaban asociadas a las actividades de construcción
operación del depósito de relaves Golf, que fuera considerado inicialmente como
alternativa para disposición de relaves de la futura planta de óxidos.
Al respecto, como ya se indicó en la respuesta a algunas observaciones del presente
informe, debemos reiterar que para el presente proyecto se ha descartado como
componente minero la Cancha de Golf.
En este sentido, como la Relavera el Golf, ya no es más considerada como componente del
presente proyecto, se ha modificado el área de influencia directa e indirecta del proyecto,
excluyendo la zona del Golf en todos los alcances del EIA. Por tanto no habrá pérdida del
oconal que se presenta en dicha zona.
Sin embargo E.A. Cerro S.A.C. ha elaborado un plan de manejo de bofedales, como
instrumento preventivo de aplicación en todos los proyectos de la E.A. Cerro S.A.C. A
continuación se describe el referido plan de manejo de bofedales:
000180

Plan de Manejo de Bofedales
Los bofedales u oconales son campos naturales de pastoreo, temporal o permanentemente
húmedos que presentan una cobertura vegetal mayormente con relieve convexas
(formación de almohadillas), adaptada al alto nivel de la napa freática, el aporte hídrico son
por los afloramientos de agua subterránea, los bofedales en sus distintos tipos, son en
general ecosistemas de alto valor biológico e hidrológico; funcionan como reguladores del
flujo hídrico por su capacidad de retener agua durante la época de lluvias y liberarla
durante la época seca y, por esta misma cualidad, son el habitad de numerosas especies
vegetales y animales (algunas de ellas endémicas).
En vista de un escenario que impacte a los oconales o bofedales, E.A. Cerro S.A.C. plantea
una metodología para optimizar el manejo del bofedal, para garantizar la rehabilitación y
conservación de los bofedales dentro del área de sus proyectos:
- Para proteger los bofedales de la zona del proyecto, se evitara los obstáculos
que impidan el flujo y distribución del agua sobre los bofedales
- No se tomara las aguas superficiales ni agua subterránea del bofedal para las
actividades mineras u otra cualquier actividad.
- No aportar al bofedal efluentes de origen doméstico o industrial.
- Se capacitara a todo personal que labora en E.A. Cerro S.A.C. sobre la
importancia de la conservación de los bofedales
- Se conservara los bordes u orillas de los bofedales para evitar la pérdida de esta
formación vegetal.
En caso existiera zonas afectadas en el bofedal (perdida de cobertura vegetal), se
seleccionara las champas del bofedal del centro de los bofedales, por conservar mejor la
humedad. Las actividades que se deben considerar para la rehabilitación de las zonas
afectadas son:
- El trasplante de las champas deben realizarse en la época húmeda, para evitar
el estrés hídrico que pueda sufrir por dicha actividad.
000181

- Las champas que se van trasplantar será en los bordes u orillas de la zona de
conservación
- En el bofedal, seleccionar las almohadillas de Distichia sp, extraerlas
completamente con una profundidad no menor de 50 cm.
- Las champas de bofedal que no incluye a la especie Distichia sp, deben tener
un área mínimo de 50cm x 30 cm, con una profundidad mínima de 30 cm.
- Para garantizar la rehabilitación de la zona de conservación, realizar canaletas
o drenes para que el agua se distribuya uniformemente en todo el bofedal,
exclusivamente sobre la zona rehabilitada.
- El sistema de drenaje debe garantizar que el agua se distribuya hasta en la
época seca
- Al extraer las champas, no se deben apilar una sobre otras para evitar daños a
las plantas.
- El almacenamiento de las champas no debe ser mayor de 5 días.
- Al almacenar y/o extraer las champas no se deben exponer las raíces, porque
las lluvias pueden lavar el suelo adherido en las raíces
- Mantener el suelo adherido de las raíces de las champas junto con el material
orgánico que se presente, colocándolos en el lugar donde se trasladen.
- Aislar la zona rehabilitada para evitar que los animales pastoreen por la zona.
- Si en la zona de rehabilitación existe suelos compactados, realizar actividades
para mejorar dichos suelos, garantizando una mejor filtración y circulación del
agua.
Supervisión:
Después de realizadas las actividades de trasplante de champas, se deber realizar
inspecciones del manejo y funcionamiento de las actividades realizadas.
- Medición del crecimiento de cada parcela donde se realizaron las actividades
de rehabilitación.
- Realizar las mediciones por el método del cuadrante.
- Monitorear el contenido de humedad de los suelos
000182

- Supervisar que los drenajes lleven agua a las zonas rehabilitadas y tenga una
distribución homogénea.
Monitoreo
Para determinar que las actividades de manejo de los bofedales u oconales que se ubican
en los proyectos de E.A. Cerro S.A.C., se realizaran el monitoreo estacional (época
húmeda y época de estiaje) en los bofedales para la parte de vegetación evaluando los
siguientes parámetros:
- Cobertura vegetal
- Conteo de especies
- Diversidad
Para el caso de traslado de champas, también se evaluará la supervivencia de estas,
considerando la cobertura total, la densidad de individuos, vigor, competencia
interespecífica, el estado fenológico y la altura promedio.
.
000183

OBSERVACIÓN N° 55
A medida que se ha ido ampliando los componentes de la mina e intensificando las
actividades de explotación, se ha ocasionado hasta la actualidad, la degradación,
reducción y pérdida de numerosos hábitats frágiles, como bofedales y lagunas, lo
viene afectando directamente la disponibilidad de hábitats y recursos vitales para la
flora y fauna en la zona de influencia del proyecto. Por tal razón, el titular deberá
evaluar alternativas para revertir la perdida de la biodiversidad a través de
actividades dirigidas a la restauración de hábitats degradados, así como la creación
de otros hábitats (bosques). En tal sentido, se deberá presentar un programa de
mitigación, detallando las actividades a desarrollar e incluyendo un cronograma de
trabajo, asimismo, habrá que considerar que para garantizar el éxito de ésta medida,
se deberá contemplar el monitoreo de los hábitats que se van recuperar o crear; y
explicar la metodología de su monitoreo.
ABSOLUCION
Al respecto, debemos indicar que no se ha previsto la implementación de un plan de
compensación ni contingencia sobre la fauna y flora, derivados de la construcción de los
componentes del proyecto Planta de Óxidos, materia del presente EIA, debido a que la
zona a disturbar, se encuentran en un bajo nivel de conservación, y por ello no constituyen
una importante oferta de recursos para la población siendo por esta razón baja su demanda.
También hay que señalar que la cobertura vegetal de la zona del proyecto es común al de
aquellas áreas fuera del área de influencia del presente proyecto.
Por lo antes expuesto, no se ha propuesto dentro del plan de contingencia, medidas
específicas para la fauna y flora local, esto debido a su escasa abundancia, así como a la
baja probabilidad de presencia de especies en alguna categoría de conservación o amenaza
en el área a del proyecto. Sin embargo la presente absolución si propone la implementarán
de actividades de medida y manejo para evitar una potencial afectación a la fauna y flora.
A continuación se describen las medidas de manejo propuesto:
000184

a) Flora y vegetación
Se proponen las siguientes medidas de prevención y mitigación para flora y vegetación.
- Se planificaran las actividades de desbroce con el fin reducir las áreas a intervenir.
- Se realizara la respectiva señalización del trazo y la posterior identificación previa de
las zonas donde se ubicara la Planta de Óxidos, las rutas de acareo y demás
instalaciones auxiliares.
- Se informará y capacitara a todo el personal encargado del desbroce sobre el
reconocimiento de los límites establecidos del trazo (Planta de Óxidos y Rutas de
acareo), de manera que no exista la afectación en la vegetación en aquellos sectores
ubicados fuera del área a demarcar.
- La vegetación retirada y que no sirva con fines constructivos, será ubicada en zonas
de acopio o esparcida sobre áreas desnudas que requieran protección contra la
erosión.
- Las áreas afectadas por el emplazamiento de la infraestructura serán revegetadas
luego de su habilitación tras los trabajos de reconformación. La revegetación se hará
dando prioridad a las especies nativas de la zona.
- Las áreas destinadas al acopio temporal de materiales, equipos o cualquier
instalación auxiliar necesaria durante la construcción: a) serán delimitadas
previamente, a fin de evitar afectar zonas más extensas, b) La ubicación será sobre
terreno estable y construidas, en lo posible, en zonas anteriormente perturbadas y con
ausencia de cobertura vegetal, c) No establecer en zonas de pendientes pronunciadas
o que presenten riesgos potenciales de erosión o deslizamientos, d) se usarán
membranas para evitar el contacto de materiales con el suelo.
- Las maquinarias y vehículos sólo se desplazarán por accesos autorizados evitando
afectar áreas adicionales.
- Se implementará un programa de capacitación ambiental para todo el personal que
labora en la E.A. Cerro S.A.C., en el que se incluirá la importancia de preservar las
especies de flora silvestre. Estará prohibido la recolección de especies flora silvestre
000185

o de interés económico y/o social; excepto aquellas muestras de especies colectadas
durante el Programa de Monitoreo.
- Asimismo, se capacitará al personal en el tema de las especies protegidas según el
Decreto Supremo Nº 043-2006-AG y que habitan dentro del área de influencia,
dándosele prioridad a la especie Azorella diapensioides, que se encuentren en la
categoría de conservación Vulnerable (VU).
b) Fauna
Las medidas de prevención y mitigación consideradas para la fauna son:
- Implementación de un programa de mantenimiento mecánico preventivo para toda la
maquinaria pesada y de los vehículos involucrados en la fase de construcción y
operación. La medida está dirigida a reducir los niveles de ruido.
- Se controlará el flujo vehicular y la velocidad de los vehículos, de acuerdo con las
normas de seguridad internas del proyecto.
- El manejo de vehículos se realizará teniendo en cuenta las precauciones para evitar
accidentes, teniendo presente también la importancia de no perturbar a la fauna
(reglamentación sobre velocidad de conducción, emisión de ruidos innecesarios
como sirenas, bocinas, entre otras medidas).
- Capacitación a los operarios, conductores y contratistas sobre la importancia de
realizar sus actividades teniendo en cuenta la política ambiental seguida por E.A.
Cerro S.A.C..
- Será parte de la política de E.A. Cerro S.A.C. y sus contratistas la prohibición de
actividades de caza, la captura o extracción de ejemplares de fauna de su medio
natural, así como la adquisición de productos derivados de la fauna silvestre.
- Se capacitará al personal sobre la importancia de preservar las especies de fauna y
los hábitats. Se evitará el daño o destrucción de hábitats y la recolección de
especímenes de fauna silvestre o de interés económico y/o social.
000186

Se debe señalar además que el desarrollo de las actividades a ejecutarse durante la
construcción y operación del proyecto generará algunos efectos sobre las especies, por lo
cual se plantean las siguientes medidas complementarias:
- La planificación de las obras asociadas al proyecto estará dirigida a reducir la
intervención de las áreas y hábitats.
- Será parte de la política de la E.A. Cerro S.A.C. y sus contratistas la prohibición de
actividades de caza, la captura o extracción de ejemplares de fauna de su medio
natural, así como la adquisición de productos derivados de la fauna silvestre.
- Dentro del plan de capacitación ambiental, se capacitará al personal sobre la
importancia de preservar las especies de fauna y los hábitats. Se evitará el daño o
destrucción de hábitat y la recolección de especímenes de fauna silvestre o de interés
económico y/o social; excepto aquellas muestras de especies colectadas durante el
Plan de Monitoreo.
- Antes del desbroce, se realizará una inspección con el objeto de verificar la ausencia
de individuos (polluelos, nidos) que podrían ser afectados directamente por las
actividades a desarrollarse.
- Se restaurará la mayor cantidad de hábitats posibles, durante las actividades de
cierre.
000187

OBSERVACIÓN N° 56
En relación a la pérdida de hábitats, presentar la extensión y porcentaje de cobertura
vegetal que se va a desbrozar por el emplazamiento de cada componente, vías de
acceso e instalaciones auxiliares (laboratorios, oficinas, almacenes, etc.). Además,
especificar que especies de flora protegida por el Estado (Azorelia diapensioides,
Melanostele lanata, Senecio sp, Nototriche sp) se removerían del área de desbroce; y
estimar su densidad u otro parámetro similar, se requiere dicha información con la
finalidad e restituir (medida de mitigación) un número suficiente de ejemplares que
permitan restablecer la población a las condiciones iniciales. Así también, se deberá
realizar previo al desbroce de la vegetación, una inspección a cargo de especialistas
con la finalidad de realizar el rescate y traslado a lugares seguros de fauna de poca
movilidad (nidos de aves, anfibios, reptiles) y en estado de amenaza (Atelopus
tricolor) que pudiesen encontrarse en la zona a impactarse. Por lo tanto, se deberá
explicar los métodos para el rescate y traslado de cada especie de planta y fauna de
importancia de conservación, así como de fauna de poca movilidad e indicar las
características de los lugares donde se trasladarían los especímenes.
ABSOLUCION
De acuerdo a la absolución de la observación 16 de la DIRECCIÓN GENERAL
FORESTAL Y DE FAUNA SILVESTRE, el área propuesta para el desarrollo del presente
proyecto se encuentra parcialmente disturbado, motivo por el cual las actividades de
desbroce aplicables solo serán válidas para aquellos componentes que en la actualidad se
encuentren sin disturbar o estén parcialmente disturbados. Asimismo se debe indicar que el
Depósito de Relaves el Golf y su línea de conducción no serán componentes propuestos
para el presente proyecto, siendo descartados de la relación de componentes. Respecto a la
Planta de Beneficio de Minerales Oxidados Cerro Shuco, este se encuentra actualmente sin
cobertura vegetal como resultado de las actividades previas a la presentación del presente
estudio (2008), esta última área desbrozada incluye la ubicación de las futuras
instalaciones tales como almacenes y oficinas, etc. (instalaciones auxiliares).
000188

Conforme a la Línea Base Biológica, solo hay una especie de flora protegída por el Estado,
Azorella diapensioides. De acuerdo al D.S. 043-2006-AG, la especie Melasnostele lanata,
no están en ninguna categoría de conservación. Mientras los generos Senecio sp y
Nototriche sp., se descartó que fueran especies amenazadas, ya sea por su morfología o
distribución geográfica.
Por lo tanto, la unica especie protegida por el estado que se va remover es la Azorella
diapensioides. La cobertura relativa de esta especie es de 0.77%, con una densidad relativa
de 0,056% y su porcentaje de presencia es del 17.6%.
Debido a que en la zona del proyecto y áreas de influencia directa son áreas y hábitats
perturbadas, solo se registró dos especies en categoría de amenaza, el ave Plegadis ridwai
y el anfibio Atelopus tricolor. El resto de fauna silvestre no se encuentra en alguna
categoría de amenaza o de sensibilidad, por lo que se ha previsto la implementación de un
plan específico solo para las especies que presenta categoría de amenaza.
Las especies de baja movilidad son aquellas que por sus características físicas o de
comportamiento, no son capaces de desplazarse por sus propios medios para evitar los
peligros propios de las actividades del proyecto minero. Éstas pueden incluir especies que
poseen rangos de desplazamiento muy reducidos y que generalmente se alejan sólo a unos
pocos metros de su refugios, los cuales serían directamente impactados si las actividades
del proyecto se desarrollasen directamente sobre ellas.
Con la definición descrita en el párrafo anterior, se puede decir que los reptiles y aves no se
consideran dentro de esta categoría debido a que se trasladan lo suficientemente rápido, y
por su comportamiento huidizo, serían ahuyentados fuera de las áreas de emplazamiento de
infraestructura una vez que empiecen las obras de habilitación del terreno, por lo tanto no
es necesario tomar medidas específicas para su protección.
E.A. Cerro S.A.C. implementara acciones previas al inicio de las actividades de
construcción del proyecto con la finalidad de minimizar la pérdida de individuos de baja
movilidad (nidos de aves y anfibios), las cuales incluyen acciones específicas para las
000189

especies protegidas. Si se registraran individuos de otras especies de baja movilidad, se
evaluará la situación de cada caso específico y se comunicará a los especialistas de medio
ambiente del proyecto Planta de Óxidos.
Las acciones para el plan de manejo incluyen a nidos de aves, polluelos que no puedan
escapar de las actividades de intervención humana. Para tal fin, antes de los trabajos de
desbroce, se debe evaluar la situación específica para la toma de medidas más apropiadas.
En caso sea necesario y la situación lo amerite, estos individuos serán trasladados a
hábitats similares al lugar de captura y fuera del área de influencia directa del proyecto.
Luego de realizar estos planes de manejo, donde incluye el rescate y reubicación, se debe
realizar los monitoreos con el objetivo de determinar el estado de sus poblaciones en
áreas cercanas al área de influencia del proyecto como parte del plan de manejo de estas
especies.
La importancia del seguimiento de estos grupos radica en que varias de sus especies
pueden considerarse indicadoras ambientales por su sensibilidad ante las perturbaciones
antrópicas, además de encontrarse en categorías de protección nacional e internacional,
siendo su conservación prioritaria. Ello implica el seguimiento de sus poblaciones y el
cuidado de sus hábitats como parte implícita del desarrollo del proyecto.
Para desarrollar el monitoreo de aves se utilizarán áreas de control y áreas ubicadas dentro
del área de influencia del Proyecto, las cuales serán comparadas con los valores de los
parámetros obtenidos en áreas ubicadas dentro del área del proyecto.
Este monitoreo implicará lo siguiente:
- Se establecerán la presencia y abundancia usando la técnica de muestreo
establecido en la línea base.
- La frecuencia de monitoreo será estacional, en las temporadas húmeda y seca.
Este esfuerzo de monitoreo se mantendrá durante toda la etapa de construcción
y durante los tres primeros años de la etapa de operación.
000190

Para el caso del anfibio Atelopus tricolor, el plan de manejo de este anfibio comprende en
la protección de su hábitat donde se va reubicar. Por lo tanto, salvaguardando los sitios
clave de los anfibios amenazados es la prioridad más urgente para la supervivencia de esta
especie. Además de la protección del hábitat se plantea las siguientes acciones:
- Mejorar las condiciones actuales mediante acciones educativas y de
sensibilización de la población y trabajadores de E.A. Cerro S.A.C.
- La zona de reubicación del anfibio será en la zona hidromorfica de la
Subcuenca Ocroyoc, específicamente en la zona cuyas coordenadas son:
8818500N 359647E
- No verter efluentes domésticos o industriales a los cuerpos de agua donde
habitan el Atelopus tricolor
- No realizar desvíos de los cursos de agua donde habitan estos anfibios.
- Evitar la pérdida de cobertura vegetal en las zonas donde habitan los anfibios.
- No arrogar residuos sólidos sobre los cuerpos de agua o zonas donde habitan
los anfibios.
- Evitar los obstáculos que impiden el flujo de las aguas de las quebradas y
movilidad de estas especies.
- Mantener y conservar la vegetación de ribera
- Zonificar las áreas donde se ubique el anfibio Atelopus tricolor para controlar y
evitar la extracción de esta especie.
Para el caso de flora y vegetación, en el área de la Planta de Oxidos se registró una
especies con categoría de conservación vulnerable (VU), Azorella diapensioides, se
realizará un trasplante de especies, como medida de manejo ambiental. A continuación se
describe el Plan de Manejo para la especie Azorella diapensioides:
Plan de Manejo y Rescate de la Azorella diapensioides:
Debido a que la Azorella diapensioides están en situación Vulnerable (VU), de acuerdo a
la legislación peruana (Decreto Supremo N 043-2006-AG), se plantea el rescate y
000191

reubicación de esta especie, en el caso que sean afectados por las actividades del presente
proyecto.
Las actividades para la extracción y reubicación de estas especies son:
Actividades de extracción
- Reconocimiento del terreno. Esta actividad tiene por objetivo la familiarización
con el lugar de estudio, los límites de las comunidades vegetales y los posibles
sectores de relocalización de la Azorella diapensioides
- Para el éxito de la reubicación, se usarán los comunidades más vigorosos, pues
estos estarán mejor preparados para su traslado.
- Cada ejemplar será extraído de su ubicación, mediante herramientas de
jardinería (pala pequeña y guantes). La extracción se realiza haciendo una
pequeña zanja alrededor de la planta, incluyendo la vegetación que lo rodea y
serán removidos cuidadosamente en forma de champas, evitando de no alterar
su sistema radicular, y posteriormente serán trasladados.
- Se evitará lesionar la zona radicular y se conservará el suelo adherido a las
raíces, que le dará protección contra patógenos, contribuyendo a la fertilidad
del nuevo suelo.
Actividades de Replante
- Las champas de Azorella diapensioides extraídos se movilizaran en una
camioneta, y serán acopiados en grupos en áreas fuera de la zona de influencia.
- Previamente se designará el lugar definido, seleccionando zonas con
características semejantes al lugar de origen (formación vegetal, pendiente,
exposición de ladera). Para el proyecto Planta Complementaria para el
beneficio de minerales oxidados – UMCP, se recomienda que la reubicación
de la Azorella diapensioides sea en la zona hidromorfica de la Subcuenca
Ocroyoc, específicamente en la zona cuyas coordenadas son: 8818500N
359647E
000192

- El trasplante se realizará en excavaciones de tamaño apropiado a cada champa.
Se recomienda que la zona donde se va trasplantar presente una alta cobertura
vegetal.
- Restringir las actividades antropogénicas (pastoreo, agricultura, quema,
extracción de turba y otros) dentro de la zona de reubicación, con el fin de
promover el éxito del manejo de la Azorella diapensioides.
- Capacitar a los habitantes de la comunidad de Rancas en el manejo y
conservación de la Azorella diapensioides.
Supervisión:
Después de realizadas las actividades de trasplante de champas, se deber realizar
inspecciones del manejo y funcionamiento de las actividades realizadas:
- Medición del crecimiento de cada parcela donde se realizaron las actividades
de transplante.
- Realizar las mediciones por el método del cuadrante.
- Monitorear el contenido de humedad de los suelos.
000193

OBSERVACIÓN N° 57
Sobre el manejo del suelo orgánico, presentar lo siguiente:
a. Estimar el volumen total de suelo orgánico a remover durante el
emplazamiento de los componentes del proyecto.
b. Explicar los métodos más adecuados para la remoción del suelo orgánico,
con la finalidad de retirar los horizontes con materia orgánica (A, O y H),
a usarse en la etapa de cierre o actividades de reforestación.
c. Indicar las características o propiedades del suelo orgánico que se va a
almacenar, como profundidad del horizonte, pH, porcentaje de materia
orgánica, conductividad eléctrica, tasa de adsorción de sodio, y análisis del
tamaño de las partículas (textura), tal como lo propone la guía ambiental
de la DGAAM.
d. Detallar los tratamientos (revegetación, riego, aireación, fertilización) que
se emplearán para evitar la erosión y preservar las propiedades del suelo
orgánico hasta el momento de su utilización en la etapa de cierre.
Sustentar el tratamiento a emplear.
e. Explicar las características (incluir esquema) del depósito de topsoil
“Miraflores”, como área, coordenadas, capacidad de almacenamiento,
sistema de drenaje, entre otros).
ABSOLUCION
a. Estimar el volumen total de suelo orgánico a remover durante el
emplazamiento de los componentes del proyecto.
Al respecto se debe indicar que el área de suelo orgánico a remover se estima
en 6933.41m2
(Ruta de Acarreo Stock Piles - Planta de Óxidos) más los
2520.00 m2
(Línea de Conducción de Relaves de Ocroyoc), correspondiéndole
un volumen máximo total estimado de 1890.68 m3
.
000194

b. Explicar los métodos más adecuados para la remoción del suelo orgánico,
con la finalidad de retirar los horizontes con materia orgánica (A, O y H),
a usarse en la etapa de cierre o actividades de reforestación.
Respecto a los métodos de remoción de suelo orgánico, se indica lo siguiente:
Objetivos:
El método de remoción del suelo orgánico a emplear para el presente proyecto, tiene por
objetivos:
- Evitar el deterioro de la capa orgánica por compactación.
- Preservar la vida de los microorganismos presentes en el suelo orgánico.
- Disminuir el riesgo de contaminación del suelo.
- Disminuir la alteración del ciclo normal de los compuestos nitrogenados.
- Evitar la pérdida de suelo por erosión eólica e hídrica.
Metodología:
La metodología propuesta busca inicialmente delimitar previamente las áreas de
intervención, la cual es una herramienta importante en el manejo y control de los impactos
sobre el suelo. Asimismo se busca determinar la profundidad del horizonte fértil o capa
superior del suelo, para esto se empleara la información de los horizontes de suelo
obtenido a través de las calicatas del estudio de suelo realizado para el área de influencia
del presente proyecto (Anexo observación 01, del levantamiento de observaciones del
MINAG), a través del cual se puede posteriormente reconformar una columna en la que se
aprecien los diferentes estratos y su espesor, de forma similar al original. Finalmente para
la remoción de la capa de suelo se tendrán en cuenta los siguientes aspectos:
- De preferencia remover la capa de suelo cuando este seco o el contenido de
humedad sea inferior al 75%. A fin de no trabajar con un material viscoso.
000195

- Evitar profundizar en los cortes, más allá del espesor del horizonte fértil (de 10
a 20 cm), para que no se mezcle con el subsuelo o estratos infrayacentes de
menor calidad agrológica.
- Evitar el paso reiterado de maquinaria y vehículos sobre el horizonte fértil,
para ello se deben determinar claramente las áreas de circulación y las áreas de
almacenamiento de la capa orgánica removida.
- Almacenar el suelo orgánico separado del subsuelo removido, y cubrir ambos
montones con plástico para evitar la pérdida por erosión.
- El sitio de almacenamiento debe ubicarse donde no exista probabilidad de
deslizamientos y adecuadas condiciones de drenaje (Depósito de Miraflores).
Una vez en las actividades de cierre del proyecto, se aplicaran las medidas de cierre
propuestas en el estudio de impacto ambiental para lo cual se hará la reconformación del
terreno disturbado, y su respectivo acondicionamiento, adecuándolo de forma similar a la
distribución de horizontes originales (Estudio de Suelos), seguidamente se colocara la capa
de materia orgánica y finalmente se procederá con las actividades de revegetación
correspondientes.
c. Indicar las características o propiedades del suelo orgánico que se va a
almacenar, como profundidad del horizonte, pH, porcentaje de materia
orgánica, conductividad eléctrica, tasa de adsorción de sodio, y análisis del
tamaño de las partículas (textura), tal como lo propone la guía ambiental
de la DGAAM.
Al respecto, la siguiente cuadro presenta las propiedades típicas del suelo orgánico que se
pretende almacenar en el Depósito de Topsoil de Miraflores, esta muestra proviene del área
de influencia de la Planta de Óxidos de donde fueron tomadas parte de las muestras
realizadas con fines de la elaboración del respectivo estudio de suelos (Anexo observación
01 - MINAG).
000196

Cuadro 57-1: Análisis de Suelos - Caracterización.
Número de
Muestra
pH(1:1)
C.E.(1:1)dS/m
CaCO-j%
M.O.%
Pppm
Kppm
Análisis Mecánico
ClaseTexturaI
CIC
Cationes Cambiables
SumadeCationes
SumadeBases
%Sat.DeBases
Lab
Campo
Arena
Limo
Arcilla
Ca'
*
Mg- K* Na*
Al'3
+Hf
% % % meq/10üg
4509 1-1 7.60 0.29 13.60 1.28 19.8 52 58 34 8 Fr.A. 5.92 5.04 0.67 0.08 0.13 0.00 5.92 5.92 100
4510 1-2 7.51 0.25 7.80 2.64 61.7 86 50 40 10 Fr. 9.60 8.34 1.05 0.12 0.09 0.00 9.60 9.60 100
4511 2-1 7.51 0.22 1.30 2.43 43.8 145 50 40 10 Fr. 11 68
10.1
2
1,22 0.21 0 13 000 11.68 11.68 100
4512 2-2 7.15 0.26 5.00 6.22 48.8 243 58 35 6 Fr.A 17 92
14.3
8
2.93 0.44 0.17 0.00 17.92 17.92 100
4513 3-1 568 0.05 0 00 2.03 9.6 25 68 28 4 Fr.A. 5.12 3.18 0.33 0.06 0.13 0.20 3.90 3.70 72
4514 3-2 4 60 0.05 0.00 0.95 33.2 35 66 20 14 Fr.A. 8.00 0.59 0.18 0.08 0 14 080 1.79 0.99 12
4515 3-3 4.49 0.07 0.00 0.27 24.2 38 48 40 12 Fr. 5 92 0.55 0.18 0.08 0.13 1.40 2.35 0.95 16
4516 3-4 4.58 0.07 0.00 0.14 15.2 25 88 8 4 A. 4.00 0.52 0.18 0.05 0.13 0.60 1.48 0.88 22
4517 4-1 4 18 0.07 0.00
14.6
0
6.6 88 Suelo Orgánico 26.24 2.25 0.60 0.17 0 08 5.90 9.00 3.10 12
4518 4-2 4.16 0.06 0.00 1.83 37.2 32 66 28 6 Fr.A. 7 52 0.61 0.20 0.07 0 13 1.80 2,81 1.01 13
A = Arena ; A.Fr = Arena Franca Fr A. = Franco Arenoso; Fr. = Franco : Fr.L = Franco Limoso ; L = Limoso : Fr.Ar.A. = Franco Arcillo Arenoso Fr.Ar. = Franco Arcilloso;
Fr.Ar L. = Franco Arcillo Limoso : Ar A = Arcillo Arenoso : Ar.L. = Arcillo Limoso ; Ar. = Arcilloso
Los horizontes de suelo varían de acuerdo a cada calicata realizada, siendo variable la
profundidad de los mismos, en la siguiente cuadro se presenta las profundidades promedio
de los horizontes correspondientes a la formación “Ladera” dentro del cual se ubica la
planta de óxidos:
PERFIL - SUELO LADERA
SOIL TAXONOMY (2010) : Typic Cryorthents
PAISAJE : Ladera de montaña
PENDIENTE : 15 – 75%
MATERIAL PARENTAL : Residual
VEGETACIÓN : Pastos
Horizonte Prof/cm DESCRIPCIÓN
A 00 – 14
Franco; pardo oscuro (10YR 3/3) en húmedo; granular muy fino, débil;
muy friable; raíces finas, abundantes; reacción extremadamente ácida
(pH: 4,34); contenido alto de materia orgánica (9,6%); permeabilidad
moderadamente rápida. Límite de horizonte claro al
000197

Horizonte Prof/cm DESCRIPCIÓN
C1 14 – 61
Franco; pardo amarillento oscuro (10YR 3/4) en húmedo; grano simple;
suelto; 2% de gravillas; raíces finas, escasas; reacción
extremadamente ácida (pH: 4,42); contenido alto de materia orgánica
(4,2%); permeabilidad moderada. Límite de horizonte claro al
C2 61 – 80
Franco arenoso; pardo olivo claro (2.5Y 5/4) en húmedo; grano simple;
suelto; 8% de gravillas; reacción muy fuertemente ácida (pH: 4,76);
contenido bajo de materia orgánica (1,3%); permeabilidad moderada.
d. Detallar los tratamientos (revegetación, riego, aireación, fertilización) que
se emplearán para evitar la erosión y preservar las propiedades del suelo
orgánico hasta el momento de su utilización en la etapa de cierre.
Sustentar el tratamiento a emplear.
Al respecto, se debe indicar que E.A. Cerro S.A.C. cuenta con un Plan de Manejo de suelo
orgánico o “Top soil”, al que es adjuntado en el Anexo: Observación 57; en este plan se
presentan las principales medidas de manejos del suelo, del cual se resume lo siguiente:
- El suelo orgánico removido será almacenado en lugares destinados para este
propósito, los cuales presentarán como condición, entre otras, que tengan baja
pendiente y alejados de quebradas y zonas de escorrentía, las áreas destinadas
no presentarán afectaciones o impactos producto de la actividad minera,
asimismo, ofrecerá protección contra el viento.
- El suelo orgánico almacenado será roseado con agua con frecuencia diaria,
dependiendo de las condiciones de humedad que se observen, y cubiertos con
una arpillera húmeda, paja u otra cubierta aprobada como mecanismo de
protección contra la desecación, la cobertura debe favorecer la circulación de
aire para evitar el exceso de calor.
- Considerando la acidez del suelo orgánico, en caso se considere necesario, se
roseará cal sobre las rumas de manera que se consiga un pH óptimo para su
utilización.
000198

Adicionalmente, para mantener la calidad del suelo orgánico se tomará en cuenta lo
siguiente:
- Después del desbroce, el suelo no quedará expuesto por más de tres meses
antes de su retiro, para evitar la acción de los agentes erosivos.
- La pila de almacenamiento del suelo orgánico tendrá un talud de 3H:1V y
estará protegido contra la erosión eólica e hídrica, compactación y otros efectos
adversos que pueden reducir su capacidad del suelo para mantener la
vegetación.
- El depósito de suelo orgánico contará con un cerco perimétrico conformado
por geosintéticos con el objeto de mantener una temperatura adecuada dentro
de la pila, conservando así sus características.
- El depósito de suelo orgánico poseerá un sistema de drenaje adecuado,
asimismo el suelo será vegetado con especies de rápido crecimiento como
gramíneas con la finalidad de proteger el suelo contra la erosión eólica e
hídrica, favoreciendo las características de permeabilidad, estructura,
plasticidad, etc. El tiempo máximo de almacenamiento de suelo orgánico no
excederá el período de un (1) año, por lo que se estima que la viabilidad de los
suelos apilados se encontrará en condiciones óptimas para fines de
revegetación.
- Dentro del almacén de suelo orgánico, se destinará una sección para la siembra
de leguminosas con el propósito de enriquecer el suelo con nitrógeno fijado por
estas plantas y de otros nutrientes, esta zona contará con techo transparente y
cerco con geomembrana.
- Los suelos enriquecidos por la siembra de leguminosas serán posteriormente
removidos y traspasados a las zonas no techadas del depósito para su posterior
uso en la revegetación. Asimismo, en la zona de la que fue retirado el suelo
enriquecido, el suelo será reemplazado con nuevo suelo para continuar con el
mismo proceso.
- En el depósito de suelo orgánico el suelo almacenado sin vegetación recibirá
un tratamiento mediante el volteo periódico a fin de mantenerlo adecuadamente
aireado, favoreciendo así la adecuada estructura y porosidad del material que
000199

favorecerá el desarrollo de las raíces, además se mantendrá adecuadamente
humedecido favoreciendo el intercambio catiónico y el desarrollo de
microorganismos que favorezcan la conservación del suelo. Asimismo, el suelo
apilado se complementará con la aplicación de lodos estabilizados del sistema
de tratamiento de agua residuales domésticas y de la vegetación muerta (mush).
- No se favorecerá el crecimiento de especies que generen un desbalance entre
los nutrientes básicos del suelo (nitrógeno, potasio, fósforo, carbono, etc.) tales
como es el caso de las especies invasoras, algunas foráneas, etc.
- La viabilidad del suelo orgánico será evaluada por medio de una
caracterización física química que se realizará en laboratorio, tal como se
realizó en la línea base. Los resultados de esta caracterización serán
contrastados con los valores referenciales registrados en la Línea Base que
servirá también como referencia objetivo para el plan de cierre.
- Los parámetros a evaluarse incluirán: Color, textura, olor, Materia orgánica,
humedad, desarrollo de vegetación superficial, capacidad de infiltración,
densidad aparente, conductividad eléctrica, pH, nitratos, presencia de
lombrices, etc. Los resultados de esta evaluación serán contrastados con los
registro de Línea Base.
En caso se registre un decrecimiento en la presencia de nutrientes y materia orgánica al
cabo del periodo de un año, el decrecimiento será compensado agregando abonos
orgánicos como humus o compost, cuidando de no generar un desequilibrio natural o la
alteración de las características del suelo, asegurando de esta manera la viabilidad del suelo
orgánico para el proyecto.
e. Explicar las características (incluir esquema) del depósito de topsoil
“Miraflores”, como área, coordenadas, capacidad de almacenamiento,
sistema de drenaje, entre otros).
Entre las principales características que incluye el almacenamiento del topsoil dentro de
depósito de “Miraflores”, se han considerado las siguientes:
000200

- El TOP SOIL removido debe ser colocado en sitios donde no reduzca el
drenaje natural, siendo reutilizada para el control de erosión de taludes o
construcciones, además provee de materia orgánica durante las tareas de
vegetación.
- Se debe ubicar en un lugar protegido del viento.
- Se debe tener especial cuidado en evitar que los residuos de desbroce lleguen a
corrientes de agua, para evitar que se genere un desequilibrio en las corrientes
del área tales como obstrucción de escorrentía de agua superficial y pluvial
(por ello se cuenta con el adecuado canal de coronación al pie del depósito de
Top Soil).
La siguiente cuadro presenta las coordenadas de ubicación del depósito de topsoil
“Miraflores”:
Cuadro 52-1: Coordenadas del Depósito de Topsoil “Miraflores”.
Depósito de
Topsoil
Coordenadas UTM Material a
extraer
Área
(m2
)
Capacidad de
Almacenamiento (m3
)Este Norte
Miraflores 361,641 8,819,639 Topsoil 13039 45501
Fuente: Área de Medio Ambiente - E.A. Cerro S.A.C. (Levantamiento de observaciones EIA Plan L).
000201

Vista Fotográfica 52-1: Vista de la conformación de taludes en el Depósito de Top Soil
(Miraflores).
A continuación se presenta el esquema tridimensional del Depósito de Topsoil
“Miraflores”, donde se puede apreciar los dos bancos que conforman la capacidad total del
almacenamiento de depósito de desmontes (45501m3), este depósito cuenta además con su
respectivo canal de coronación a fin de asegurar la calidad del agua y reducir la capacidad
erosiva sobre este depósito, preservando así la calidad del suelo a fin de contar con este
recurso con fines de revegetación en la etapa de cierre.
000202

Figura 52-1: Esquema tridimensional del Depósito de Topsoil “Miraflores”.
000203

Figura 52-1: Esquema tridimensional del Depósito de Topsoil “Miraflores”.
000204

OBSERVACIÓN N° 58
Con la finalidad de mejorar la estabilidad física del suelo y mitigar los procesos
erosivos en los taludes y terrenos donde se haya removido la vegetación, el titular
deberá contemplar la revegetación de estos, considerando las funciones que
desempeñan las plantas en la retención de agua y nutrientes, estabilidad del suelo,
fijación de nitrógeno, entre otras. A su vez, indicar la extensión y ubicación de los
taludes y áreas de suelo desnudo que se van revegetar. Presentar métodos y
cronograma de trabajo.
ABSOLUCION
Al respecto, se debe indicar que para el presente proyecto, en la ampliación de la relavera
Ocroyoc no se van a exponer los suelos removidos de vegetación, debido que en esa área
se va depositar los relaves, siendo este un componente operativo que cuenta con su
certificación correspondiente. Las líneas de conducción de relave serán canales y tuberías
de conducción por la cual se removerán suelos (aprox. 2.5 ha). En el caso de los accesos,
gran parte ya existen y no presentan problemas de estabilidad física. En el caso del área de
la Planta, actualmente ya se realizó las obras civiles y presenta estabilidad física del suelo.
El único componente adicional que puede generar inestabilidad física del suelo es la
construcción de aproximadamente 1km de carretera en la zona con un área de 0.69 ha.
Pero en el caso de que existan áreas disturbadas, E.A. Cerro S.A.C. cuenta con
metodologías de revegetación de taludes para controlar la inestabilidad física y erosión. A
continuación se presenta la metodología:
1. Reconocimiento de área a revegetar.
Antes de iniciar con los trabajos de revegetación se tiene que realizar una inspección del
área disturbada para identificar la pendiente y puntos críticos de erosión.
000205

Una vez realizado el reconocimiento del área disturbaba, clasificar el área según la cuadro
siguiente.
Cuadro 58-1: Tipos de revegetación según talud de inclinación.
Inclinación de talud Tipo de revegetación
< 15° Revegetación manual
≥ 15° y < 30° Revegetación manual con cortinas de sedimentación
≥ 30° y < 45° Revegetación manual con biomanta
≥ 45° Revegetación con geoceldas
Hay que dejar en claro que algunos taludes muy verticales y competentes no requerirán ser
revegetados al menos que sean configurados a una pendiente de 2H:1V.
2. Estabilización de taludes a revegetar.
Después de haber identificado los puntos críticos de deslizamientos en los taludes a
revegetar un ingeniero civil de E.A. Cerro S.A.C. o supervisor de contratistas con el aval
de la supervisión de E.A. Cerro S.A.C. se decidirá qué tipo de estructura o actividades
deberán realizar para mantener estables los taludes, como el contorneado del área, no
evidenciar acumulación de material excedente durante el contorneado.
3 Instalación de pacas
Las pacas son barreras temporales de sedimentos consistentes en una fila de pacas de paja
encajonadas y ancladas. Las pacas de paja interceptarán y detendrán el sedimento
proveniente de áreas perturbadas de extensión limitada, para evitar que el sedimento salga
del emplazamiento.
El propósito principal de las pacas de paja es reducir temporalmente la velocidad del agua
de escorrentía, interceptando el sedimento arrastrado.
000206

Se requiere la instalación cuidadosa de las pacas de paja para evitar la canalización
involuntaria del flujo.
A fin de evitar la canalización, las pacas de paja deberán colocarse a lo largo del contorno
para reducir al mínimo el riesgo de canalización del flujo a lo largo de la parte cuesta
arriba de las pacas de paja. También se deberá evitar el empozamiento limitando el área
contribuyente cuesta arriba de las pacas de paja. La siguiente cuadro se puede usar como
guía con respecto al espaciado de las pacas de paja, dependiendo del ángulo del talud que
se controlará.
Situaciones en que se aplica esta práctica
- Debajo de áreas perturbadas sujetas a erosión laminar y de surco.
- Cuando el tamaño del área de drenaje no es mayor que 0.1 ha por 30 m de
longitud de barrera; la longitud máxima del talud tras la barrera es 20 m; y la
pendiente máxima del talud tras la barrera es 50% (2:1), de ser posible.
- En depresiones o líneas de zanja menores, donde el área máxima de drenaje
contribuyente no es mayor de 0.8 Ha.
- Cuando se requiere efectividad por menos de 3 meses.
- Por ningún motivo deben construirse barreras de pacas de paja en corrientes o
en depresiones donde haya posibilidad de flujo concentrado.
4 Colocación de capa de top soil.
- Una vez estabilizado los taludes se procede a colocar una capa 10 a 15 cm
aproximadamente de top soil (suelo orgánico), de manera uniforme siguiendo
la topografía de la remedición y de las zonas circundantes al área. La
colocación de la capa de top soil se realizará en forma manual, con la finalidad
de no compactar la capa la misma y facilitar el enraizamiento de las especies a
sembrar.
000207

5 Siembra.
- La siembra consta de dos momentos: siembra con especies introducidas y
siembra con especies nativas, según el caso.
- Cuando la revegetación es en áreas de abandono temporal, solamente se
sembrará especies introducidas (revegetación temporal); y cuando la
revegetación se realice en áreas de abandono definitivo, la siembra se realizará
con especies introducidas más especies nativas (siembra mixta)
- La siembra de especies introducidas se realiza al voleo utilizando una mezcla
de semillas conformadas por rye grass magnun + dactilo y/o festuca, en una
proporción de 1:1. Tapar la semilla con rastrillo, procurando que todas las
semillas queden enterradas, con una capa de top soil que no supere el doble del
tamaño de la semilla.
- La siembra de especies nativas se realiza una vez establecidas las especies
introducidas 2 a 3 meses después de la siembra de las primeras y consiste en
sembrar por propagación asexual por medio de estacas, esquejes o plantulas de
especies nativas seleccionadas y/o especies protegidas según sea el caso.
Tambien se puede realizar el transplante de plantas nativas que consiste en la
reubicación de matas o champas como el Ichu (Stipa ichu.) desde zonas
naturales circundantes dentro de la operación. Para esta actividad se debe
considerar que las plantas no deben tener un follaje menor de 25 cm, el
diámetro de la planta debe ser mayor a los 10 cm, las matas o champas deben
por lo menos 10 x 10 cm, con una densidad minima de 12 plantas por metro
cuadro y las champas de ichu serán plantadas en hoyos de aproximadamente
15cm de profundidad. También se puede sembrar especies nativas al boleo
recolectando semillas según la temporada de floración.
000208

OBSERVACIÓN N° 59
Respecto al programa ambiental (ítem. 7.4.4.; Pág. 7-47), el titular deberá explicar y
presentar lo siguiente:
a. Sustentar si entre las especies de flora y fauna evaluadas en la línea,
existen especies, o grupos que pueden ser usados como bioindicadores de
cambios en la calidad de los hábitats, debido a las actividades del proyecto.
Las cuales pueden ser incluidas en un programa de monitoreo biológico.
Incluir las coordenadas de las estaciones y la metodología de monitoreo.
Asimismo, incluir el monitoreo de las especies de flora o fauna que fueren
reubicadas durante la etapa de construcción e indicar la duración y
frecuencia del monitoreo, con el fin de asegurar el establecimiento de las
especies reubicadas.
b. Con la finalidad de analizar con mayor claridad la interpretación de los
resultados del monitoreo hidrobiológico, se deberá contemplar también el
monitoreo de estaciones control, los cuales deberán evaluarse con la
misma intensidad que las estaciones tradicionales. Finalmente, explicar los
criterios (mismo tipo de habitat y no estar influenciadas por la mina) para
la determinación de las estaciones control e indicar sus coordenadas.
c. Considerando que los peces son un componente clave de la cadena trófica,
además de ser buenos bioindicadores de cambios de la calidad del agua,
por tanto, de ser factible se deberá contemplar su monitoreo e indicar que
variables se van a medir (abundancia, concentración de metales en tejidos,
crecimiento, reproducción, análisis de captura por unidad de esfuerzo
(CPUE). Asi también, indicar la frecuencia, duración del monitoreo y las
estaciones de monitoreo de peces.
d. Sustentar la propuesta de un monitoreo hidrobiológico anual (Pág. 7-52),
cuando lo recomendado es que sea dos veces al año, en la estación seca y
000209

en la estación húmeda, para tener representatividad en los datos. Así
también, explicar si las estaciones de monitoreo hidrobioíógico propuestas
(Cuadro N° 7.14) proporcionarían información adecuada para interpretar
los resultados del monitoreo y estimar con precisión la magnitud de íos
impactos.
e. Presentar el análisis de los resultados del programa de Monitoreo
hidrobiológico que haya realizado la empresa hasta la actualidad.
Elaborar gráficos comparativos donde se muestre por temporada de
evaluación como ha vanado los parámetros a través del tiempo y explicar
las tendencias que presentan, hacer el análisis respectivo y determinar las
causas o procesos que ocasionaron dichas tendencias, así como la
magnitud del impacto. Así también, en caso de poseer la data base de años
anteriores del monitoreo de los demás grupos biológicos, realizar el mismo
tipo de análisis histórico.
f. Respecto al análisis estadístico del monitoreo hidrobiológico, indicar
cuáles serán las variables abióticas de las actividades del proyecto que
serán correlacionadas con las variables del monitoreo hidrobiológico, para
así identificar la fuente y determinar la magnitud del impacto.
ABSOLUCION
a. Sustentar si entre las especies de flora y fauna evaluadas en la línea,
existen especies, o grupos que pueden ser usados como bioindicadores de
cambios en la calidad de los hábitat, debido a las actividades del proyecto.
Las cuales pueden ser incluidas en un programa de monitoreo biológico.
Incluir las coordenadas de las estaciones y la metodología de monitoreo.
Asimismo, incluir el monitoreo de las especies de flora o fauna que fueren
reubicadas durante la etapa de construcción e indicar la duración y
frecuencia del monitoreo, con el fin de asegurar el establecimiento de las
especies reubicadas.
000210

Respuesta:
De acuerdo a la LBB del EIA Planta de Óxidos y a la complementación de la LBB del EIA
Plan L (Incluye la ampliación de la relavera Ocroyoc) la zona evaluada se encuentra
parcialmente disturbado, cuya diversidad local es media con tendencia a ser baja, debido a
la existencia de especies que le dan carácter monoespecífico y a la presión antropogénica.
Esta característica se debe que la zona de influencia del proyecto presenta alteraciones
causados por las actividades de pastoreo, extracción dirigida de turba y otras actividades no
agropecuarias. Como el área del proyecto presenta un hábitat perturbado, no existen
especies o grupos que puedan ser usados como bioindicadores de cambios en la calidad de
los hábitats. Por lo tanto, para medir los impactos residuales del proyecto se tendrá que
comparar los datos de línea base vs los datos del plan de monitoreo biológico.
El monitoreo de especies de flora que han sido reubicados, como en el caso de la Azorrella
diapensoides. En el monitoreo se evaluará la supervivencia de la especies reubicada,
considerando la cobertura total, vigor, competencia interespecífica, el estado fenológico y
la altura promedio de la planta.
El monitoreo de las especies reubicadas y revegetadas será realizado con una frecuencia
mensual, hasta que se garantice la autosostenibilidad de las mismas.
En la observación 56 se menciona la frecuencia y parámetros de monitoreo de la fauna
reubicada, que implicará lo siguiente:
- Se establecerán la presencia y abundancia usando la técnica de muestreo
establecido en la línea base.
- La frecuencia de monitoreo será estacional, en las temporadas húmeda y seca.
Este esfuerzo de monitoreo se mantendrá durante toda la etapa de construcción
y durante los tres primeros años de la etapa de operación.
000211

b. Con la finalidad de analizar con mayor claridad la interpretación de los
resultados del monitoreo hidrobiológico, se deberá contemplar también el monitoreo
de estaciones control, los cuales deberán evaluarse con la misma intensidad que las
estaciones tradicionales. Finalmente, explicar los criterios (mismo tipo de habitat y no
estar influenciadas por la mina) para la determinación de las estaciones control e
indicar sus coordenadas.
Absolución:
Al respecto, como parte del monitoreo hidrobiológico, se incluirá las siguientes estaciones
o puntos de control:
Estación
Control
Coordenadas
(PSAD-56)
Criterio
Norte Este
Laguna
Yarascancha
8821207 358413
Laguna altoandina, cuyo habitat son similares a las
lagunas estudiadas en la LBB, no presenta influencia
de actividades mineras y las condiciones de vida
acuática están mas conservadas.
Quebrada
Veneno Cocha
88211921 358653
Quebrada con características típicas de las
quebradas altoandinas, como las estudiadas en la
LBB, sin influencia de actividades mineras.
El criterio principal para la selección de estas estaciones de control, es que reúne el mismo
hábitat común en el área del proyecto y que por su ubicación, no se encuentra influenciada
por ninguna actividad del proyecto ni alguna otra actividad de las operaciones mineras de
E.A. CERRO S.A.C. en Cerro de Pasco.
Los parámetros y metodología e intensidad del monitoreo en estos puntos de control, serán
los mismos planteados en el Plan de monitoreo del presente EIA
000212

c. Considerando que los peces son un componente clave de la cadena trófica,
además de ser buenos bioindicadores de cambios de la calidad del agua, por
tanto, de ser factible se deberá contemplar su monitoreo e indicar que
variables se van a medir (abundancia, concentración de metales en tejidos,
crecimiento, reproducción, análisis de captura por unidad de esfuerzo
(CPUE). Así también, indicar la frecuencia, duración del monitoreo y las
estaciones de monitoreo de peces.
Absolución:
Al respecto, como parte del monitoreo hidrobiológico, los componentes biológicos que se
van evaluar en las estaciones control y en el programa ambiental son:
- Productores primarios (perifiton).
Se evaluará el perifiton sobre la superficie del substrato considerando la metodología
recomendada por Jairo (2000), el cual en un cepillado de áreas de 25 cm2
(cuadrícula
de aproximadamente 5 x 5 cm de lado).
- Macroinvertebrados bentónicos
En cada estación de muestreo, se colectarán macrobentos mediante una red Surber de
0,09 m2
de área de colecta (30 x 30 cm) y con una apertura de malla de 250 μm. Para
obtener cada réplica se remueve el substrato durante exactamente un minuto. Las
réplicas serán realizadas siempre en el mismo tipo de microhábitat: Zona de flujo
rápido permanente (velocidad de corriente ≥ 0,10 m/s) con substrato dominado por
bolones (rocas entre 10 y 30 cm de diámetro) siguiendo los lineamientos de los
protocolos rápidos de evaluación biológica para ríos de la Agencia de Protección
Ambiental del Gobierno de Los Estados Unidos de Norteamérica (Single Habitat
Approach US-EPA, (Barbour et al., 1999).
000213

- Peces
Se hará un inventario de la diversidad de peces en el área evaluada, para lo cual se
colectará peces mediante el uso de redes de pesca.
Los especímenes colectados serán pesados y medidos y posteriormente devueltos al río.
Para los ensamblajes de macroinvertebrados bentónicos y perifiton se estimarán los
siguientes índices de estructura de la comunidad: Diversidad de Shannon-Wiener (H’);
Inverso de la dominancia de Simpson (1-D); Equidad de Pielou (J), adicionalmente, en
los análisis se utilizarán también los valores de la Riqueza Específica (S) por muestra.
Asimismo se calcularán los siguientes índices de calidad de aguas:
Índice Diatómico Generalizado (IDG):
Permite estimar la calidad de aguas mediante la asignación de diversos valores de
tolerancia (denominados Sensibilidad y Amplitud Ecológica) a los organismos de la
Clase Bacillariophyta (Diatomeas) presentes en la muestra
Índice BMWP (Biological Monitoring Working Party, macroinvertebrados
bentónicos):
Los valores de sensibilidad del BMWP que se emplearán provienen de los trabajos de
Cota et al. (2002), Miserendino & Pizzolón (1999), Roldan (2003) y Ríos et al. (en
preparación).
Índice Biótico de Familias (ó Hilsenhoff Biotic Index).
A diferencia del BMWP, el Índice Biótico de Familias (IBF) considera una medida de
ponderación, la que es representada por la sumatoria de los productos de los valores
correspondiente al nivel de tolerancia de un organismo en particular por la abundancia
del mismo, este valor es dividido entre la abundancia total de organismos, de esta
manera, la abundancia relativa de cada especie constituye también una parte importante
del índice.
Los valores de tolerancia por familia para el IBF, que se emplearán provienen del
trabajo de Figueroa et al. (2003) para ríos del sur de Chile y de valores desarrollados
para Norteamérica (Hilsenhoff, 1988; Barbour et al., 1999; Carter et al., 2007).
000214

Índice Biótico Altoandino (ABI ó Andean Biotic Index).
El ABI es una adaptación para los Andes del índice BMWP. En este caso se parte de
una lista de taxa que tienen la distribución por encima de los 2000 m y después de una
exhaustiva revisión de los valores de tolerancia/intolerancia para cada familia, a partir
de cruzar los datos de distribución de las familias con los datos de contaminación del
medio (Ríos et al., en prep.), tomados de la bibliografía existente. La revisión sobre la
cual fue construido este índice, incluye desde descripciones taxonómicas de especies
hasta estudios ecológicos y de impacto ambiental (Ríos et al., en prep.). Su cálculo es
similar al del BMWP (Acosta et al., 2009), el cual constituye una suma de las
puntuaciones de todas las familias presentes en el sitio. Los niveles de
tolerancia/sensibilidad de cada familia se han derivado principalmente de presiones
provenientes de contaminación orgánica.
Análisis de Similaridad
Se evaluará la similitud en las características de la comunidad hidrobiológica en las
diversas estaciones de muestreo dentro del ámbito de estudio, para lo cual se realizarán
análisis de conglomerados (Clúster) utilizando el índice de Bray Curtis, el cual es el
que mejor representa los niveles efectivos de semejanza para el tipo de registros que se
obtuvieron en esta evaluación.
Factor de Condición (peces).
El Factor de Condición (o Factor de Condición de Fulton, K) es un indicador del estado
de salud que se aplica para algunos organismos, entre ellos los peces, de manera
indirecta constituye un indicador del estado de calidad del medio acuático evaluado,
para satisfacer las necesidades de los peces en el presentes.
En el caso de muestras colectadas en Lagunas, la evaluación de macrobentos serán
colectadas utilizando una red D (D-Net) en la zona somera-orilla, el número de réplicas, la
preservación y el transporte de las muestras seguirá los mismos procesos que en el caso de
las muestras colectadas en ambientes lóticos, planteados anteriormente. Para el caso de
Plancton y Zooplancton la colecta se realizara con el filtrado de 100 litros de agua
000215

superficial (divididos en cuatro réplicas de 25 L.) a través de una red planctónica estándar
de 15 µm. de apertura de malla (Rowan, 2008).
Para lagunas los parámetros a evaluar serán la Riqueza específica, abundancia, estructura
comunitaria y el ABI.
E.A. Cerro S.A.C. se compromete a realizar el monitoreo ictiobiológico (peces) en todas
las estaciones presentadas en el programa ambiental, incluyendo en las estaciones Control.
Las variables que se van a medir son:
- Abundancia
- Concentración de metales en tejidos
- Análisis de captura por unidad de esfuerzo
- Factor de Condición o Factor de Condición de Fulton (K)
- Talla-peso
La frecuencia del monitoreo será estacional (temporada Húmeda y temporada Seca).
d. Sustentar la propuesta de un monitoreo hidrobiológico anual (Pág. 7-52),
cuando lo recomendado es que sea dos veces al año, en la estación seca y
en la estación húmeda, para tener representatividad en los datos. Así
también, explicar si las estaciones de monitoreo hidrobiológico propuestas
(Cuadro N° 7.14) proporcionarían información adecuada para interpretar
los resultados del monitoreo y estimar con precisión la magnitud de ríos
impactos.
Absolución:
E.A. Cerro S.A.C. se compromete a realizar el monitoreo hidrobiológico dos veces al año
(estación seca y estación húmeda) para obtener representatividad en los datos.
000216

e. Presentar el análisis de los resultados del programa de Monitoreo
hidrobiológico que haya realizado la empresa hasta la actualidad.
Elaborar gráficos comparativos donde se muestre por temporada de
evaluación como ha variado los parámetros a través del tiempo y explicar
las tendencias que presentan, hacer el análisis respectivo y determinar las
causas o procesos que ocasionaron dichas tendencias, así como la
magnitud del impacto. Así también, en caso de poseer la data base de años
anteriores del monitoreo de los demás grupos biológicos, realizar el mismo
tipo de análisis histórico.
Absolución:
A continuación en el Anexo 59, se adjunta el Monitoreo Hidrobiológico en la E.A. Cerro
S.A.C..
f. Respecto al análisis estadístico del monitoreo hidrobiológico, indicar
cuáles serán las variables abióticas de las actividades del proyecto que
serán correlacionadas con las variables del monitoreo hidrobiológico, para
así identificar la fuente y determinar la magnitud del impacto.
Absolución:
Al respecto, como parte de las actividades de monitoreo hidrobiológico, simultáneamente
se va evaluar variables abióticas (calidad de agua y sedimentos) para poder correlacionar
con las variables del monitoreo hidrobiológico y así identificar la fuente y magnitud del
impacto. Las variables abióticas que se van considerar son los siguientes:
- pH
- Conductividad eléctrica.
- Oxígeno disuelto
- DBO5
- Metales totales en agua
- Metales totales en sedimentos
000217

OBSERVACIÓN N° 60
El titular debe describir qué criterios se tomaron para considerar los puntos de
monitoreo de calidad de aire y ruido ambiental, indicando la metodología para elegir
los lugares vulnerables a los ruidos y si éstas tienen relación con las demás actividades
mineras en el área del proyecto.
ABSOLUCION
El clima de la zona del proyecto en estudio, está influenciado principalmente por la altitud
(4,300 m.s.n.m) la cual tiene influencia sobre las precipitaciones, evaporación, humedad
relativa y la temperatura. El clima del área del proyecto según la zona de vida páramo muy
húmedo-subalpino tropical (pmh-Sat) pertenece a la provincia de humedad Perhúmedo
según el Diagrama Bioclimático de L.R Holdridge.
Las precipitaciones pluviales en el ámbito de estudio son marcadamente estacionales,
presentándose mayormente entre los meses de Octubre y Abril, en este periodo ocurre el
85% de la precipitación total anual. La temperatura presenta una fuerte variación entre el
día y la noche, siendo más notorio durante los meses de invierno, cuando el cielo está
despejado de nubosidad. Con frecuencia, durante las noches la temperatura desciende por
debajo de 0°C, por consiguiente es un clima sumamente frío; la temperatura tiene una
relación inversa con la altitud.
El plan de monitoreo de calidad del aire y ruido ha sido diseñado teniendo en cuenta los
temas de preocupación relacionados con la calidad del aire y ruido previstos durante la
vida del Proyecto. Los criterios tomados en el Plan de Monitoreo son los siguientes:
A. AIRE
Criterios de Selección de Puntos de Monitoreo de Aire.
000218

Monitoreo del polvo generado por las actividades mineras, que incluyen el transporte y
el chancado del mineral, así como polvo proveniente de la pila de mineral y de los
botaderos de roca de desmonte;
Monitorear en las zonas donde exista incremento de tráfico en la carretera de acceso, lo
cual genera a su vez un incremento en la generación de polvo a lo largo de la carretera;
Zonas donde existan emisiones de los motores diesel de la flota de la mina; emisiones
del proceso de refinamiento; y descarga de partículas contaminantes o gases que
podrían ser transportados por el viento.
B. Ruido
Criterios de Selección de Puntos de Monitoreo de Ruido
Garantizar que los niveles de ruido generados por las actividades del Proyecto cumplan
con criterios ambientales adecuados.
Se identificaron áreas donde no existen efectos barrera como los producidos en
botaderos de desmonte, Stock Piles o taludes.
Identificar zonas de mayor generación de ruido, como áreas cercanas a las chancadoras
(principal y secundaria), los caminos de acarreo y Planta de Procesos.
Evaluar la permanencia de la actividad, si es de carácter temporal o permanente.
La voladura no ha sido incluida en el plan de manejo de ruido, debido a que se
procesara el mineral de los Stock Piles.
Metodología
Actividad y Frecuencia de Monitoreo
Los niveles de ruido ambiental en el área serán monitoreados en lugares clave durante el
inicio de la fase de operaciones. Las mediciones de ruido se realizarán durante al menos
media hora para cada punto, en períodos en donde no exista presencia de fuertes corrientes
de aires, ni durante la ocurrencia de eventos de precipitación. El personal de medio
000219

ambiente se encargará de la medición de los niveles de ruido durante los periodos de
actividad máxima, en un mes con altos niveles de actividad en el área.
Puntos de Monitoreo
La ubicación de los Puntos de Monitoreo seleccionados se presentan en el Plan de
Monitoreo Propuesto en el anexo de la respuesta de la observación 22.
Parámetros de Medición
Se medirán los Niveles Equivalentes de Presión Sonora Continuo (Leq) y el Nivel de
Presión Sonora Continuo Equivalente con Ponderación “A” (LAeq).
000220

OBSERVACIÓN N° 61
El titular debe proporcionar datos de los responsables directos de quienes estarán a
cargo del PMA, facilitando un organigrama funcional en el que se identifique
claramente al responsable directo de cada programa o plan considerado dentro del
PMA. De ser posible presentar un cuadro resumen de los montos de inversión por
cada programa a ejecutar en el desarrollo del proyecto.
ABSOLUCION
El PMA ha sido diseñado para ser un documento activo que sirva para prevenir, controlar y
mitigar los posibles impactos ambientales a generarse. Es por ello que el Plan de Manejo
Ambiental PMA se divide en seis secciones principales: Acciones de Control y Mitigación
de Impactos; Programa de Manejo de Residuos Sólidos; Plan de Manejo Ambiental del
Cianuro; Programa de Monitoreo Ambiental; Plan de Relaciones Comunitarias y Plan de
manejo ambiental de canteras, los cuales tienen un responsable para cada sección y un
coordinador general.
PLAN DE MANEJO AMBIENTAL
(PMA) - Coordinación Área de Medio
Ambiente
Acciones de Control y Mitigación de Impactos
Programa de Manejo de Residuos Sólidos.
Plan de Manejo Ambiental del Cianuro.
Programa de Monitoreo Ambiental.
Plan de Relaciones Comunitarias.
Plan de manejo ambiental de canteras.
Superintendente de Medio
Ambiente
Ambiente
Superintendente de Planta
Ambiente
Superintendente de
Relaciones Comunitarias
Superintendente de
Proyectos
000221

MONTOS DE INVERSIÓN PARA EL PLAN DE MANEJO AMBIENTAL
1. Acciones de Control y Mitigación de Impactos: La mayor inversión está centrada en
el control para evitar mitigaciones. Presupuesto: US$ 12,000/ año
2. Programa de Manejo de Residuos Sólidos: Por la magnitud de operación y la
cantidad de trabajadores se cuenta con un presupuesto de US$ 18,000/año
3. Plan de Manejo Ambiental del Cianuro: Los residuos de esta sustancia química
serán destruidos en una planta cuya inversión está incluida en el proceso de
construcción y operación. <sin embargo se considera US$ 12,000/ año
4. Programa de Monitoreo Ambiental: Estará a cargo de un laboratorio acreditado por
Indecopi y con SG de Calidad ISO 9001: 2008, presupuesto anual: US$ 24,000 /año.
5. Plan de Relaciones Comunitarias. Específicamente para la Planta se tiene un
presupuesto de US$ 24,000/año que permitirá implementar talleres ocupacionales.
6. Plan de manejo ambiental de canteras, consistente en controlar la polución se
cuenta con US$ 24,000/ año.
7. Inversión Total: US$ 114,000
000222

OBSERVACIÓN N° 62
El titular indica haber realizado obras de conformación de las explanaciones para el
asentamiento de las diferentes instalaciones realizando el movimiento de tierras por
un volumen de 120,000 m3. Al respecto, se deberá indicar las medidas que se tomarán
en cuenta para el manejo adecuado del suelo orgánico a remover con las diferentes
obras, debiendo considerar que éstas conserven sus características fisicoquímicas y
microbiológicas.
ABSOLUCION
MEDIDAS A TOMAR EN CUENTA PARA EL MANEJO ADECUADO DEL
SUELO ORGÁNICO EN TRABAJOS DE REMOCIÓN CON FINES DE
PROTECCIÓN Y CONSERVACIÓN.
Durante la ejecución de las obras en el Proyecto será necesario considerar las siguientes
medidas con el objetivo de proteger y conservar las características fisicoquímicas
(estructura y composición del suelo) y microbiológicas (materia viva):
Determinación del sector o área a remover.- Una vez iniciado el proceso de replanteo
para implementación de un componente que requerirá realizar remoción de suelo, se
procederá a delimitar el espacio definitivo con estacas, considerando para ello un
porcentaje de área de seguridad y maniobras.
Implementación de Calicatas.- Con el objetivo de definir la cantidad de material Top Soil
a salvaguardar, se procederá a la implementación de calicatas en zonas y cantidades
representativas. En esta etapa se definirá el espesor del suelo orgánico.
Inventario y Evaluación.- Con el resultado del proceso de muestreo por calicatas se
definirá además de la cantidad de suelo orgánico, también las características físicas,
edafológicas del suelo (textura, nivel de materia orgánica, etc.). Este material será
000223

debidamente identificado post evaluación in situ, lo que permitirá contar con las
características por sector a la hora de disposición en el espacio de disposición temporal.
Disposición de la materia orgánica.- El material de materia orgánica obtenido hasta el
momento, deberá ser trasladado a un sector que permita mantener en la medida de lo
posible las características encontradas en su lugar de origen.
Control y Seguimiento.- en cuanto a las características físicas en definitiva el solo
aislamiento podrá conservarlas, pero en el tema propiamente orgánico sufrirá cambios los
cuales deberán ser controlados para una vez definido su disposición final pueda mejorarse
con el suministro de materia orgánica y demás nutrientes que aseguren las condiciones
adecuadas para el soporte de futuras plantaciones.
Estas medidas propuestas de E.A. Cerro S.A.C., serán incorporadas al Plan de Manejo de
Suelo Orgánico (Top Soil) de la Unidad. Para el presente proyecto se está considerando
como Depósito de Suelo Orgánico el de Miraflores. A continuación en la cuadro 62-1, se
detalla la ubicación del depósito en mención.
Cuadro 62-1: Coordenadas UTM del Depósito de Suelo Orgánico para el presente proyecto
Ítem
Depósito de
Top Soil
Coordenadas UTM Tipo de Material
a DisponerEste Norte
1 Miraflores 361,738 8,819,788 Top Soil
El Plan de Manejo Ambiental de Suelo Orgánico (TOP SOIL) de la E.A. Cerro S.A.C., se
encuentra en el anexo de la observación 57.
000224

OBSERVACIÓN N° 63
Respecto a las medidas de control del ruido, el titular deberá estimar hasta qué grado
se incrementaría la presión de ruido en la zona del proyecto y explicar cómo este
impacto afectaría a la población local cercana al proyecto.
ABSOLUCION
Al respecto se debe precisar que el presente proyecto no hará uso de explosivos los cuales
generan niveles muy significativos de presión sonora, reduciendo así el impacto del ruido a
actividades tales como la carga, descarga y transporte de materiales (Stock Piles – Planta
de Óxidos), así como su posterior procesamiento en la planta de óxidos (Chancado,
molienda, etc.).
Como resultado de estas actividades de extracción y transporte de materiales hacia la
Planta de Óxidos, ubicado en el en el cerro el Shuco, se debe indicar que estas actividades
puedan generar niveles de ruido que se estime estén dentro de la categoría de ruido
industrial, además se debe precisar que estas actividades únicamente se desarrollaran en
horario diurno y distantes de centros poblados en su gran parte.
Respecto a la planta de procesamiento (Planta de Óxidos), este se ubica distante de los
centros poblados cercanos (aprox. a más de 1150m), motivo por el cual sus impactos
sonoros llegaran con una menor intensidad respecto al nivel original; siendo estos niveles
de ruido dentro de la Planta, manejados desde la óptica de salud y seguridad ocupacional
mediante el adecuado y obligatorio uso de los EPPs entre estos destacan el uso de los
tapones auditivos por parte del personal de planta de forma obligatoria.
Asimismo como resultado producto de la experiencia y criterio profesional del equipo
consultor, se estima que el transporte de materiales y equipos hacia el área del proyecto, así
como la operación de equipos utilizado durante la construcción resultará en un incremento
temporal en los niveles de ruido local. Los niveles máximos de ruido generados por el tipo
de maquinaria a ser utilizada en la construcción aún pendiente serán de 80 dBA (a una
000225

distancia de 05 metros). Esto significa que los niveles de ruido serán reducidos a 60 dBA
(el ruido de una conversación normal) dentro del área de 200 metros correspondiente a las
actividades de construcción, y se atenuarán hasta 50 o 40 dBA (el ruido de fondo natural
cerca de un río) en un radio de 500 metros.
De acuerdo a lo explicado, se estima que los niveles de ruidos generados alcanzarán
niveles molestos a poca distancia de los puntos de generación y en menor grado conforme
se aleje de la fuente. Siendo menores estos niveles de ruido conforme de finalice la
construcción aún pendiente y se inicie la operación (extracción, transporte y
procesamiento). Adicionalmente, se ha previsto tomar medidas para mitigar la generación
de ruidos por los equipos que serán utilizados durante la construcción, los mismos que son
concordantes con el Pan de Manejo Propuesto (PMA), los cuales son:
- Los equipos de perforación estarán acondicionados con sus dispositivos de
silenciadores y en buen estado de mantenimiento. Asimismo, operando en
condiciones técnicas con el uso adecuado uso de aire y agua.
- Los equipos motorizados: Tractores, palas, camiones deberán contar con los
dispositivos de silenciadores y deberán estar en buen estado de mantenimiento
de motores y partes.
- Los trabajadores utilizarán en forma obligatoria los dispositivos para la
protección auditiva.
- Se efectuarán charlas de educación en riesgos por emisiones de ruidos.
Explicado lo anterior, donde se indicó que los mayores de niveles de ruido se darán
básicamente en los puntos de generación, los cuales serán manejados desde la perspectiva
de seguridad y salud ocupacional, se debe aclarar que fuera del radio de 200 metros los
niveles de ruido estarán por debajo de los LMP para ruido (Estándares Nacionales de
Calidad Ambiental para Ruido - Decreto Supremo N° 085-2003-PCM), siendo a mayores
distancias aún menores. Motivo por el cual al estar dentro de los límites establecidos por el
marco normativo ambiental aplicable, se estima que la afectación sobre la población local
adyacente será la perturbación, molestias e incomodidades.
000226

Como instrumento de verificación de los niveles de presión sonora se ha propuesto la
implementación de un plan de monitoreo de ruido de ruido ambiental.
000227

PLAN DE CIERRE
OBSERVACIÓN N° 64
Esquematizar las medidas de cierre y la cobertura prevista en la etapa de cierre sobre
los depósitos de relaves Ocroyoc y Golf y sobre el depósito de desmonte Hanancocha.
ABSOLUCION
En el Anexo Observación 64, se presenta el esquema de cobertura para el cierre de la presa
de relaves Ocroyoc y el depósito de desmonte Hanancocha. El depósito Golf ha sido
excluido como componente del presente proyecto.
E.A. Cerro S.A.C., cuenta con Resolución Directoral N°117-2009-MEM-AAM de fecha
14 de mayo de 2009, mediante el cual se aprueba el Plan de Cierre de Minas de la unidad
minera Cerro de Pasco. En el mencionado Plan de Cierre se incluye los esquemas de
cobertura de cada uno de los componentes solicitados. La actualización del Plan de Cierre
está prevista para el año 2012.
Las conclusiones y aspectos relevantes del Plan de Cierre son:
Relavera Ocroyoc
- Se aplicará el cierre húmedo, que consiste en recrecer la presa hasta un nivel
4279.40 m.s.n.m. e inundar el material de relave con un espejo de agua de 2 m;
para atenuar las variaciones estacionales del ciclo hidrológico, se ha considerado
tener un espejo de agua adicional de 2,4 metros de agua con el cual se hace un total
de 4,4 metros de agua en las condiciones extremas de máximas avenidas, para lo
cual se instalará un canal de demasías en la margen derecha de la presa.
- Las condiciones de oleaje (por el viento, sismicidad, etc.) indican que se debe tener
un borde libre de presa de otros dos metros adicional con el cual el crecimiento del
depósito para cierre sería de 6,4 metros
000228

Depósito de desmonte Hanancocha
- El tipo de cobertura para la estabilización geoquímica será del Tipo I que constará
de una cobertura material granular bien gradado con un espesor de 0,20 m. y otra
de arcilla de 0,20 m.
- Asimismo, habrá una capa de 0,20 m de tierra de cultivo nivelado y revegetado. El
área total a revegetar en el Botadero Hanancocha es de 97,192 m². La densidad de
siembra será de un esqueje de especie Festuca dolicophylla y Stipa ichu por cada
metro cuadrado de zona a revegetar.
000229

OBSERVACIÓN N° 65
Respecto a los procedimientos para la revegetación (ítem 8.5.3.7.), se deberá
contemplar el uso de más especies de plantas, además de Ichu, con la finalidad de
lograr una adecuada restauración de los hábitats perturbados, se tendrá en
consideración aquellas plantas en estado de amenaza como: Azorella diapensioides,
Melanostele (anata, Senecio sp, Nototriche sp, así como las plantas más
representativas o dominantes de cada habitat (Ej Oconales). Así también, explicar la
metodología para la obtención y siembra de estas especies e indicar la frecuencia y
duración su mantenimiento (riego). Por otro lado, se deberá contemplar el monitoreo
post-cierre de las áreas revegetadas, para lo cual se deberá explicar la metodología,
como las variables a medir (porcentaje de cobertura/área, tamaño de plantas, entre
otros), frecuencia y duración del monitoreo, para asegurar el establecimiento exitoso
de las plantas sembradas.
ABSOLUCION
Al respecto, se debe indicar que E.A. Cerro S.A.C., presenta un plan de manejo de
revegetación, reubicación y pruebas de germinación de especies nativas (especialmente
especies en situación de amenaza). En la subsanación correspondiente a la observación N°
21 de la Direccion General de Flora y Fauna Silvestre, y las observacion es N° 56 y N° 58
de la DGAAM, donde se describe las metodologías de obtención, siembras de semillas,
transplante de champas y reubicación de la Azorella diapensioides. A continuación se
presenta la metodogia de reproducción de semillas nativas:
Protocolo de reproducción de semillas de especies nativas para el proyecto de la
Planta Complementaria para el Beneficio de Minerales Oxidados – Unidad Minera
Cerro de Pasco.
Para determinar los mecanismos de conservación de semillas, se deberá primero distinguir
de semillas ortodoxas y recalcitrantes para cada especie que se va rescatar. Luego de
conocer el tipo de semillas que presenta cada especie, se procederá a su conservación y
000230

manejo correspondiente. El método general para la conservación de las semillas es
almacenarlo seco, en un lugar con poca humedad y baja temperatura, para así evitar la
reducción de su potencial de longevidad. Y para el caso de partes vegetativas, la
conservación debe ser rápida para evitar la pérdida del material botánico, por lo cual se
debe aplicar un tratamiento para la cicatrización de los cortes, así evitar infecciones,
además se aplicara tratamientos para su enraizamiento.
El tiempo estimado de almacenamiento de semilla será de media-largo plazo (más de 10
años), en la que será conveniente sacar periódicamente muestras de semillas para hacerles
un ensayo de germinación que nos permita determinar si las condiciones de conservación
están siendo las correctas. Y en el caso de estacas será de 2 meses, tiempo en la cual se
tendrá explantes vegetales enraizadas, disponibles para pasar a la etapa de mantenimiento,
que puede durar 10 meses y luego a la etapa de endurecimiento o proceso de estrés y
finalmente tener plantas disponibles para su reubicación.
1.1 Obtención de semillas
- Obtener las semillas a partir de frutos de las especies nativas de la zona del
proyecto, si la planta no presenta frutos se puede obtener posteriormente u
obtenerlo en zonas cercanas.
1.2 Traslado a vivero
- Después de la recolección de los frutos, se trasladan al vivero, donde se extraen
las semillas y se lavan con agua corriente y se secan a temperatura ambiente
- Las semillas, serán rotulados en bolsas de papel, indicando las coordenadas de
la planta madre y se almacenan en un lugar fresco y seco.
1.3 Desinfección, preparación de sustrato y siembra de semillas
- Las semillas serán desinfectadas con Hipoclorito de sodio al 1 % por 15
minutos luego serán sembradas en un sustrato estéril. Para el caso de
000231

germinación, el uso de musgo es una buena opción, pero que se debe cambiar
rápidamente después de este proceso germinativo.
- Se propone usar los siguientes sustratos:
- Arena gruesa de río y grava, en una proporción 1:1(V/V).
- Arena gruesa de río y grava, en una proporción 2:1 (V/V)
- Tierra negra, arena gruesa de río y grava, en una proporción 1:1:1 (V/V)
- Para completar, en la parte inferior del recipiente colocar piedras, para facilitar
el drenaje y conservar la humedad al fondo. En la esterilización del sustrato, se
puede realizar por calor, mediante autoclave o en un horno colocando en una
fuente con una capa de 8 cm a 200°C por 30 minutos.
1.4 Evaluación de la pre-germinación y germinación
- Para la evolución de la pre-germinación se propone un diseño experimental,
formado por un factorial de 7 especies por 6 tratamientos pre-germinativos
para cada sustrato. El tratamiento pre-germinativo, simula los efectos del paso
por el tracto digestivo de vertebrados herbívoros, escarificación química o del
arrastre por agua o por viento, escarificación mecánica, por lo tanto el uso de
escarificación química, obtiene un alto porcentaje de germinación.
- La unidad experimental consiste en placas petris con 100 semillas, con tres
replicas por tratamiento.
- Los tratamiento pre-germinativos que se propone son:
- Inmersión en solución de ácido clorhídrico de 1N por una hora
- Imbibición en algodón húmedo durante 48 horas.
000232

- Escarificación mecánica, una lija fina.
- Semillas sin tratamiento pre-germinativo
- Después del tratamiento pre-germinativo, las semillas se colocaran en placas
petri que contiene papel filtro humedecido diariamente con agua destilada.
- Las placas petri se deben instalar en un germinador con foto-período de 12
horas y temperatura de 24°C,
- La evaluación de germinación será diario, cuantificando el número de semillas
que germinan.
- El tiempo de observación debe ser de 15 días, tiempo que los porcentajes de
germinación son estables.
- Los resultados de la germinación se someterán a un análisis de variancia y de
comparaciones múltiples por el método de Tukey, previa transformación arco
seno de los datos.
1.4 Mantenimiento en vivero
- En el vivero, las actividades para mantener el éxito de la propagación será el
riego, fertilización y fumigación.
- Cuando las plántulas tengan más de 15 cm de altura, se procederá el cambio de
sustrato, usando suelo orgánico.
- El riego debe ser abundante pero de manera espaciada.
- Se debe contar con una buena calidad del agua para riego.
- Recomendable el uso de fertilizantes orgánicos.
1.5 Proceso de estrés
- Antes de la reubicación de las plantas al campo, se procederá a someter a un
proceso de estrés, mediante exposiciones graduales de sequía e insolaciones
cada vez mayores, para que la planta esté preparada a las nuevas condiciones
ambientales. Se recomienda que la reubicación sea en la época más favorable,
que es en el mes de diciembre.
000233

Mantenimiento
Se llevarán a cabo actividades de mantenimiento de las áreas rehabilitadas y en los casos
necesarios, se aplicarán medidas de control de erosión. Asimismo, se evitará en lo posible,
el ingreso del ganado en las áreas rehabilitadas en donde sea factible, hasta por lo menos
un año después de la siembra y plantación.
Plan de Monitoreo: Revegetación y programas de manejo de especies vegetales
Aspectos
El monitoreo del plan de revegetación permitirá evaluar los resultados del mismo y
ayudará a identificar áreas con problemas que puedan requerir mantenimiento. Asimismo,
proveerá información que permitirá conocer el éxito de las especies utilizadas, mezclas y
tratamientos de cultivo. El monitoreo permitirá además identificar aquellas especies
foráneas efímeras usadas para las actividades de rehabilitación con potencial dispersión
invasiva. Adicionalmente, se podrán identificar especies nativas con potencial de
recolonización natural, las mismas que se utilizarán para reforzar áreas que necesiten una
revegetación adicional y/o revegetar nuevas áreas.
El monitoreo de los programas de manejo de diferentes especies con estatus especial de
conservación (Azorella diapensioides), permitirá evaluar el éxito de las medidas planteadas
en el programa de manejo específico para cada una de estas especies.
Parámetros
Se monitoreará el éxito de las medidas planteadas en cada programa específico
(propagaciones, siembras, traslados de especies, etc.) para las especies nativas y las que
cuentan con un estado especial de conservación.
000234

En el plan de revegetación, se evaluará la supervivencia de las especies utilizadas,
considerando la cobertura total de la comunidad, el estado fenológico y la altura promedio
de las especies dominantes. Si el programa de monitoreo indica que la cobertura vegetal no
se está restableciendo en la manera esperada o si se ha detectado una excesiva erosión de
suelo, el área afectada será recontorneada (de ser necesario) y resembrada.
Normas ambientales
Para el monitoreo de este componente se han considerado las especies catalogadas dentro
de alguna lista de conservación (D.S N° 043-2006-AG, CITES o IUCN) posiblemente
afectadas por el proyecto.
Frecuencia
El monitoreo de las especies sembradas (revegetadas) será realizado con una frecuencia
mensual, hasta que se garantice la autosostenibilidad de las mismas. En el caso de las
pruebas de propagación y traslados de individuos, el monitoreo será diario.
Manejo de información y reporte
Los resultados de los programas implementados serán introducidos en la base de datos
ambiental del proyecto, manejándose internamente.
000235

ASPECTOS SOCIALES
OBSERVACIÓN N° 66
Es necesario conocer, cuales son los acuerdos que se tiene entre la empresa Volcan
Compañia Minera y la Comunidad de Rancas, como el avance de cada uno de ellos
que permita el desarrollo del proyecto.
ABSOLUCION
Al respecto, se debe indicar que existen buenas relaciones con la empresa E.A. Cerro
S.A.C. y la Comunidad de Rancas, como sustento de lo antes indicado en el Anexo:
Observación 66, se presenta el convenio “Convenio de Transferencia de Derecho de
Propiedad y Extensión de Titularidad sobre la Parcela I, así como Cesión en Uso de
Tierras”.
000236

OBSERVACIÓN N° 67
Teniendo en cuenta que la empresa ha tenido que solicitar la postergación para la
realización de la audiencia pública y talleres informativos; es necesario que se
considere pertinente la propuesta de implementación del Monitoreo Ambiental
Participativo, con la finalidad de generar confianza en la población involucrada con
el proyecto a través de la participación organizada de la población en los aspectos
ambientales de las actividades de explotación minera.
ABSOLUCION
Al respecto, se debe precisar que con el fin de promover las buenas relaciones con los
grupos sociales de interés, así como para fortalecer la generación de confianza en la
población involucrada en los aspectos ambientales de la actividad propuesta; se ha
considerado oportuno la realización de un programa de Monitoreo Participativo como parte
de su mecanismo de Participación Ciudadana, el mismo que a continuación se describe a
continuación:
MONITOREO PARTICIPATIVO
El presente plan de monitoreo participativo, será llevado a cabo para la realización de los
Monitoreos de Calidad de Agua y Aire
Finalidad del Monitoreo
Formar y capacitar a monitoreadores, para que sean capaces de participar en las actividades
de monitoreo a continuación propuestas, los mismos que hartan de entes fiscalizadores
visuales, siendo ellos mismos quienes con su propia labor den veracidad a los muestreos
realizados como parte del presente programa de monitoreo participativo.
Grupos de interés:
000237

Para el presente Monitoreo Participativo, se considera como grupos de interés a todas las
comunidades o poblaciones ubicadas dentro del área de influencia del Proyecto.
Autoridades Invitadas
Como parte de las actividades de monitoreo participativo, se procederá a cursar la
respectiva invitación al representante de la DREM para que con su presencia pueda dar fe
del desarrollo del evento.
Monitoreo Participativo
Se realizará con los monitores seleccionados en la capacitación, este monitoreo se realizará
semestralmente.
Frecuencia
La frecuencia del monitoreo participativo tanto para la calidad de Aire y Agua será
Semestral, Esto es con el fin de que los monitoreos puedan abarcar tanto la época de estiaje
y época húmeda.
Puntos de Monitoreo
Los puntos monitoreo a ser considerados para la misma son:
Cuadro 67-1: Ubicación de las estaciones de monitoreo de Calidad de Aire
Punto de Monitoreo
Descripción
Coordenadas UTM
FrecuenciaCódigo
Anterior
Código
Actual
Este Norte
A-01 A-01
Costado de la tubería de agua
industrial (Cerro Shuco).
360078 8818974
Mensual
(con reporte trimestral)
A-04 E-9
Polvorín Hanancocha/ Costado
de garita de control
360326 8820063
Mensual
E-201 201 Sector Paragsha 361550 8820320
Mensual
E-209 E-12
Lomada de Relavera Ocroyoc-
Sotavento.
359338 8818411
Mensual
000238

Punto de Monitoreo
Descripción
Coordenadas UTM
FrecuenciaCódigo
Anterior
Código
Actual
Este Norte
E-210 210 Centro Poblado Ayapoto. 361828 8819096
Mensual
E-211 E-211
Costado de la Ruta de Acarreo.
Próximo al lado sur del Tajo.
361853 8819513
Mensual
Cuadro 67-2: Ubicación de las estaciones de monitoreo de Calidad de Agua
Código
Anterior
Código
Actual
Tipo de
Agua
Descripción Este Norte Altitud
E-201 201 Superficiales Laguna Huicra. 360971 8820325 4379
E-213 213 Superficiales
Rio San Juan, antes del
efluente.
356549 8816556 4214
214 214 Superficiales
Rio San Juan, antes del
efluente.
356908 8814033 4197
E-215 215 Superficiales Efluente Total. Cerro de Pasco. 357603 8816900 4215
E - 02 E-02A Superficiales
A 200 m. de la Planta de
Neutralización.
360671 8818890 4281
E-05 LG - 4
Efluente
Industrial
Estación de bombeo, efluente
relavera Quiulacocha (activos
mineros).
359613 8817482 4274
E-202 202
Efluente
Industrial
Planta, agua industrial
Paragsha.(Efluente volcan)
361925 8819974 4386
E-203 203
Efluente
Industrial
Efluente de la Planta de
Neutralización.(Efluente Volcan)
360871 8819148 4301
E-204 204
Efluente
Industrial
Aguas Neutras de
Mina.(Efluente Volcan)
361754 8819913 4310
E - 01 E - 01
Efluente
Doméstico
Agua residual - poblado
Paragsha.
361735 8820096 4309
E - 03 E - 03
Efluente
Doméstico
Agua residual del poblado de
Chauplmarca.
361266 8817734 4275
L-1 L-1 Superficiales
Laguna ubicada al Sur de la
Pta. de Beneficio
360152 8818527 4350
Recursos:
a) Comités
Los comités que formaran parte de las actividades de monitoreo participativo serán
designados por las propias comunidades, a fin de evitar conflictos con otros
comuneros.
000239

b) Capacitación
Se capacitarán a los monitores que serán elegidos por las comunidades. Se
recomienda que los monitores seleccionados cuenten con conocimiento en temas
ambientales. Los monitores enviados por la comunidad serán evaluados, los
mejores serán elegidos para cumplir con esa función. La capacitación se llevará
acabo cada 3 meses.
Cuadro 67.3: Programa de Capacitación
Tema Horas Lugar
Cronograma Anual
Semestre 1 Semestre 2
Monitoreo de Aire 8 horas Local asignado
por los comités
X
Monitoreo de Agua 8 horas X
c) Capacitadores
Como parte de las actividades de capacitación de monitoreo participativo, se
invitará a personal idóneo de los laboratorios especializados, a fin de que ellos
puedan brindar mayor información y capacitación técnica sobre los procedimientos
y protocolos de monitoreo. A la vez, también se realizará capacitación con el
personal de la unidad que trabaja en el Área de Medio Ambiente y Relaciones
Comunitarias de la Empresa.
d) Traslado de la población
La empresa brindará las facilidades para el correspondiente traslado de los
monitores que formaran parte del grupo monitoreador seleccionado.
Cuadro 67.4: Participación Ciudadana.
Actividades Frecuencia
Presupuest
o Anual
(US$)
Solicitar a las comunidades involucradas en el proyecto nombrar por lo menos
a un representante, los que participaran en el comité de monitoreo participativo
6 meses ---
Reunión de coordinación con los miembros del comité. 6 meses 500
Capacitación y evaluación de los miembros del comité 6 meses 3000
Resultados de la evaluación, informe al Ministerio de Energía y Minas. 6 meses 500
Total (US$) 4000
La ubicación de los puntos de monitoreo de calidad de aire y agua se adjunta en el Anexo Observación 57.
(Plano 67.1: Puntos de Monitoreo de Calidad de Aire y Plano 67.2: Puntos de Monitoreo de Calidad de Agua)
000240

OBSERVACIÓN N° 68
En el aspecto social el Titular debe indicar los procesos de negociación que se tienen
pendientes a la fecha entre la Municipalidad Provincial y las Juntas Vecinales del
Centro Poblado de Paragsha, sobre el deterioro de la salud de los pobladores del AID
(Champamarca y Quiulacocha) directamente relacionadas al proyecto, la ejecución
de los planes de atención a la salud de los mismos, entre otros temas vitales para la
población de este sector.
ABSOLUCION
Al respecto y como política social E.A. Cerro S.A.C., viene cumpliendo sin mayores
inconvenientes los compromisos asumidos con el AID e AII, por lo que a continuación se
adjunta en el Anexo Observación 68-A: Acta de la reunión entre la Comunidad Urbana
Champamarca y los representantes de E.A. Cerro S.A.C., y Anexo Observación 68-B:
Oficio N° 002-2011-JVCPP. Oficio en donde el Comité de Juntas Vecinales de Paragsha
ratifica el compromiso para el proceso de diálogo y negociación sobre problemática con el
centro poblado de Paragsha - Cerro de Pasco.
000241

VALORACIÓN ECONÓMICAAMBIENTAL
OBSERVACIÓN N° 69
Por otro lado, de acuerdo al Sistema Nacional de Evaluación de Impacto Ambiental y
a la entrada en vigencia del respectivo Reglamento (25 de setiembre del 2009), en su
articulo 26° se indica que todo Estudio de Impacto Ambiental detallado (EIA), tiene
que considerar la valoración económica del impacto ambiental.
En tal sentido, es necesario incluir dicha valoración en el estudio y presentarlo en el
documento de Levantamiento de observaciones que se comunican con el presente
Informe. Asimismo, es necesario tener en cuenta que para valorar económicamente
los impactos de bienes y servicios ambientales que brindan los ecosistemas,
contemplar como mínimo lo siguiente:
 Identificación de los bienes y servicios ambientales a ser impactados, en el área
de influencia directa e indirecta del proyecto.
 Establecer la relación de estos bienes y servicios ambientales con las
actividades económicas que se sustentan en ellos.
 Identificar a los usuarios actuales y potenciales de éstos.
 Determinar los tipos de valores de uso, actuales y potenciales, así como los
valores de no uso.
 Seleccionar el método o los métodos de valoración, teniendo en consideración
además la información recolectada.
 Estimar el valor económico de los bienes y servicios ambientales impactados.
ABSOLUCIÓN
Al respecto, en el Anexo: Observación 69, se presentan el Informe de Valoración de
Impactos Ambientales para el Estudio de Impacto Ambiental del Proyecto Planta
Complementaria para el Beneficio de los Minerales Oxidados, el mismo que fue elaborado
por la consultora ASD CONSULTANTS S.A.C. en marzo del 2011. Este informe incluye
todos los aspectos antes recomendados por la autoridad competente.
000242

mem oxidos rev 0

Más contenido relacionado

La actualidad más candente

Destacado

Último

mem oxidos rev 0
