Este documento introduce el concepto de cadena dimensional y su importancia para el montaje y reparación de máquinas. Explica que una cadena dimensional es una secuencia ordenada de medidas lineales o angulares que relacionan las piezas de una máquina y forman un contorno cerrado, de modo que cada medida se conecta con la siguiente. El objetivo es entender las tolerancias para fabricar elementos de máquinas industriales de forma intercambiable y económica.

1. METODO TEORICO
CADENAS DIMENSIONALES
DANIEL ALVARADO MATA
LUIS HERNANDEZ TELLEZ

2. OBJETIVO
• Entender y conocer las tolerancias elaborando
planos mecánicos e interpretando mediciones
y verificaciones de piezas mecánicas, con la
finalidad de fabricar elementos de máquinas
industriales.

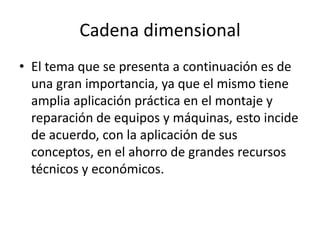

3. Cadena dimensional
• El tema que se presenta a continuación es de
una gran importancia, ya que el mismo tiene
amplia aplicación práctica en el montaje y
reparación de equipos y máquinas, esto incide
de acuerdo, con la aplicación de sus
conceptos, en el ahorro de grandes recursos
técnicos y económicos.

4. Que es intercambiabilidad
• Significa que encaja perfectamente en la
misma situación de montaje sin que produzca
la más mínima interferencia; que encaje como
si fuese la pieza original. Este concepto de
fabricación exige que tanto en el proceso de
fabricación de un lote de piezas, como en la
tolerancia de sus medidas

5. La intercambiabilidad tiene que
responder siempre a tres aspectos:
• • Fabricación y mantenimiento económico
(gasto económico mínimo como suma de los
costos de la fabricación de piezas y del
montaje).
• • Seguridad del funcionamiento
(cumplimiento de los índices de
funcionamiento).
• • Aseguramiento económico de la calidad de
la fabricación

6. Que es cadena dimensional
• Se llama Cadena Dimensional a la secuencia
ordenada de medidas lineales o angulares de
acuerdo con las cuales se relacionan
dimensionalmente las piezas y conjuntos en
las máquinas, mecanismos, etc, por lo que
forman un contorno poligonal cerrado con
todas las medidas, de manera que donde
termina una cota, comienza la otra, y que la
última cota coincide con el comienzo de la
primera.
