DISEÑO ARQUITECTÓNICO E INTERVENCIÓN URBANA
UAEH | ICBI | AAyA
Mtro. Emmanuel Pérez Martínez
Portada

Síntesis para
Metodología
de Diseño
Arquitectónico

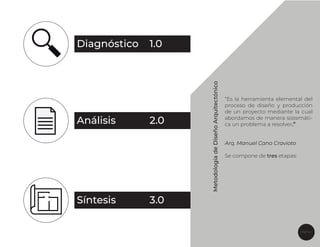

“Es la herramienta elemental del
proceso de diseño y producción
de un proyecto mediante la cual
abordamos de manera sistemáti-
ca un problema a resolver.”1
Arq. Manuel Cano Cravioto
Se compone de tres etapas:
Diagnóstico 1.0
Análisis 2.0
Síntesis 3.0
Metodología
de
Diseño
Arquitectónico

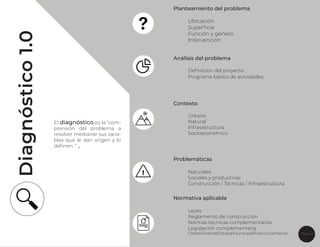

Diagnóstico
1.0
El diagnóstico es la “com-
prensión del problema a
resolver mediante sus varia-
bles que le dan origen y lo
definen. ” 2
Planteamiento del problema
Ubicación
Superficie
Función y género
Intervención
Análisis del problema
Definición del proyecto
Programa básico de actvidades.
Contexto
Urbano
Natural
Infraestructura
Socioeconómico
Problemáticas
Naturales
Sociales y productivas
Construcción / Técnicas / Infraestructura
Normativa aplicable
Leyes
Reglamento de construcción
Normas técnicas complementarias
Legislación complementaria
Global/Federal/Estatal/Municipal/Fraccionamiento

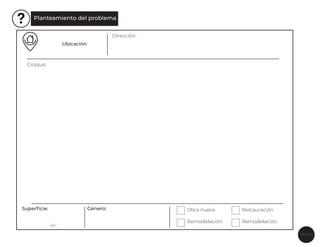

Planteamiento del problema
Ubicación
Dirección:
Croquis:
Superﬁcie:
m2
Género: Obra nueva
Remodelación
Restauración
Remodelación

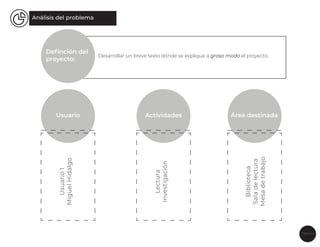

Análisis del problema
Usuario Actividades Área destinada
Usuario
1
Miguel
Hidalgo
Lectura
Investigación
Biblioteca
Sala
de
lectura
Mesa
de
trabajo
Deﬁnción del
proyecto:
Desarrollar un breve texto dónde se explique a groso modo el proyecto.

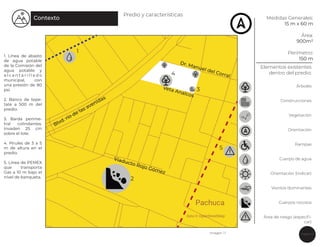

Contexto
Predio y características
Medidas Generales:
15 m x 60 m
Área:
900m2
Perímetro:
150 m
Elementos existentes
dentro del predio:
Árboles
Construcciones
Vegetación
Orientación
Rampas
Cuerpo de agua
Orientación (indicar)
Vientos dominantes
Cuerpos rocosos
Área de riesgo (especiﬁ-
car)
Imagen 1.1
Dr. Manuel del Corral
Veta Analcos
Blvd. río de las avenidas
Viaducto Rojo Gómez
1. Línea de abasto
de agua potable
de la Comisión del
agua potable y
a l c a n t a r i l l a d o
municipal, con
una presión de 80
psi.
2. Banco de tepe-
tate a 500 m del
predio.
3. Barda perime-
tral colindantes.
Invaden 25 cm
sobre el lote.
4. Pirules de 3 a 5
m de altura en el
predio.
5. Línea de PEMEX
que transporta
Gas a 10 m bajo el
nivel de banqueta.
1
2
3
4
5

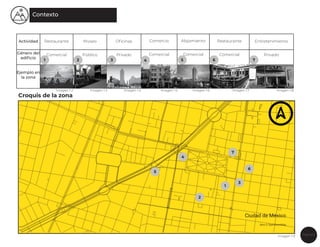

Contexto
Croquis de la zona
Actividad
Género del
ediﬁcio
Ejemplo en
la zona
Restaurante
Comercial
Museo
Público
Oﬁcinas
Privado
Comercio
Comercial
Alojamiento
Comercial
Restaurante
Comercial
Entretenimiento
Privado
1
2
3
4
5
6
7
1 2 3 4 5 6 7
Imagen 1.2 Imagen 1.3 Imagen 1.4 Imagen 1.5 Imagen 1.6 Imagen 1.7 Imagen 1.8
Imagen 1.9

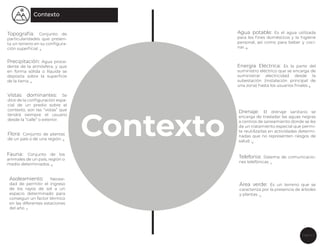

Contexto
Topografía: Conjunto de
particularidades que presen-
ta un terreno en su configura-
ción superficial. 3
Contexto
Precipitación: Agua proce-
dente de la atmósfera, y que
en forma sólida o líquida se
deposita sobre la superficie
de la tierra. 4
Vistas dominantes: Se
dice de la configuración espa-
cial de un predio sobre el
contexto, son las “vistas” que
tendrá siempre el usuario
desde la “calle” o exterior.
Flora: Conjunto de plantas
de un país o de una región. 5
Fauna: Conjunto de los
animales de un país, región o
medio determinados. 6
Asoleamiento: Necesi-
dad de permitir el ingreso
de los rayos de sol a un
espacio determinado para
conseguir un factor térmico
en las diferentes estaciones
del año. 7
Agua potable: Es el agua utilizada
para los fines domésticos y la higiene
personal, así como para beber y coci-
nar. 8
Energía Eléctrica: Es la parte del
suministro eléctrico que se encarga de
suministrar electricidad desde la
subestación (instalación principal de
una zona) hasta los usuarios finales 9
Drenaje: El drenaje sanitario se
encarga de trasladar las aguas negras
a centros de saneamiento donde se les
da un tratamiento especial que permi-
te reutilizarlas en actividades determi-
nadas que no representen riesgos de
salud. 10
Telefonia: Sistema de comunicacio-
nes telefónicas. 11
Área verde: Es un terreno que se
caracteriza por la presencia de árboles
y plantas. 12

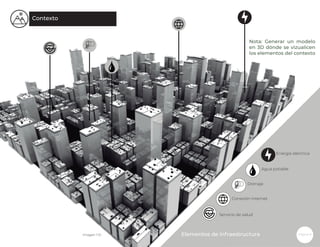

Contexto
Elementos de infraestructura
Energía eléctrica
Agua potable
Drenaje
Conexión internet
Servicio de salud
Imagen 1.10
Nota: Generar un modelo
en 3D dónde se vizualicen
los elementos del contexto

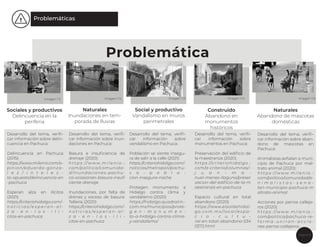

Problemáticas
Problemática
Naturales
Inundaciones en tem-
porada de lluvias
Sociales y productivos
Delincuencia en la
periferia
Naturales
Abandono de mascotas
domésticas
Social y productivo
Vandalismo en muros
perimetrales
Construido
Abandono en
monumentos
históricos
Imagen 1.11 Imagen 1.12 Imagen 1.13 Imagen 1.14 Imagen 1.15
Desarrollo del tema, verifi-
car información sobre delin-
cuencia en Pachuca:
Delincuencia en Pachuca
(2015):
https://www.milenio.com/o-
pinion/eduardo-gonza-
l e z / i n t e l e c -
to-opuesto/delincuencia-en
-pachuca
Esperan alza en ilícitos
(2021):
https://criteriohidalgo.com/-
n o t i c i a s /e s p e r a n - a l -
z a - e n - l o s - i l i -
citos-en-pachuca
car información sobre inun-
daciones en Pachuca:
Basura e insuficiencia de
drenaje (2020):
h t t p s : //w w w. m i l e n i o . -
com/politica/comunida-
d/inundaciones-pachu-
ca-ocasionan-basura-insufi
ciente-drenaje
Inundaciones, por falta de
drenes y exceso de basura:
Tellería (2020):
n o t i c i a s /e s p e r a n - a l -
z a - e n - l o s - i l i -
citos-en-pachuca
car información sobre
vandalismo en Pachuca:
Población se siente insegu-
ra de salir a la calle (2021):
noticias/metropoli/pachu-
c a - p o b l a -
cion-insegura-noche
Protegen monumento a
Hidalgo contra clima y
vandalismo (2020):
https://hidalgo.quadratin.-
com.mx/municipios/prote-
g e n - m o n u m e n -
to-a-hidalgo-contra-clima-
y-vandalismo/
car información sobre
monumentos en Pachuca:
Preservación del edificio de
la maestranza (2020):
https: //criteriohidalgo.-
com/a-criterio/columnas/-
j u a n - m a -
nuel-menes-llaguno/preser
vacion-del-edificio-de-la-m
aestranza-en-pachuca
Espacio cultural en total
abandono (2020):
https://www.elsoldehidal-
go.com.mx/local/espa-
c i o - c u l t u -
ral-en-total-abandono-534
0272.html
car información sobre aban-
dono de mascotas en
Pachuca:
Animalistas señalan a muni-
cipio de Pachuca por mal-
trato animal (2020):
com/politica/comunidad/a-
n i m a l i s t a s - s e n a -
lan-municipio-pachuca-m
altrato-animal
Acciones por perros calleje-
ros (2020):
com/politica/pachuca-re-
f o r m a - u n i r a n - a c c i o -
nes-perros-callejeros

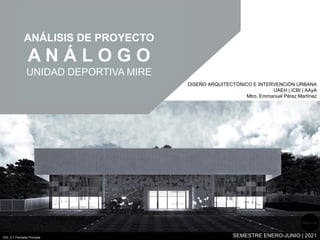

ANÁLISIS DE PROYECTO
A N Á L O G O
UNIDAD DEPORTIVA MIRE
FIG. 2.1 Fachada Principal
DISEÑO ARQUITECTÓNICO E INTERVENCIÓN URBANA
UAEH | ICBI | AAyA
Mtro. Emmanuel Pérez Martínez
SEMESTRE ENERO-JUNIO | 2021
Página 10

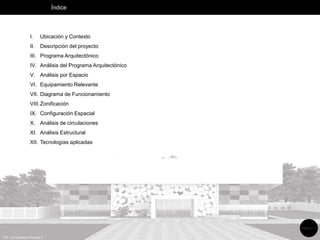

Índice
I. Ubicación y Contexto
II. Descripción del proyecto
III. Programa Arquitectónico
IV. Análisis del Programa Arquitectónico
V. Análisis por Espacio
VI. Equipamiento Relevante
VII. Diagrama de Funcionamiento
VIII.Zonificación
IX. Configuración Espacial
X. Análisis de circulaciones

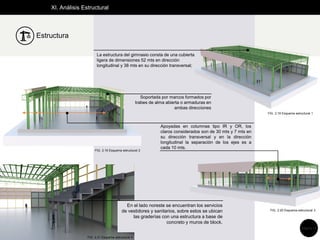

XI. Análisis Estructural

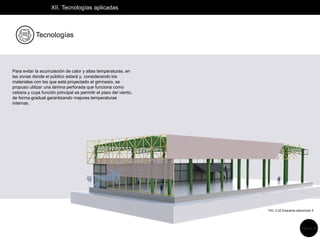

XII. Tecnologías aplicadas
FIG. 2.2 Fachada Principal 2
Página 11

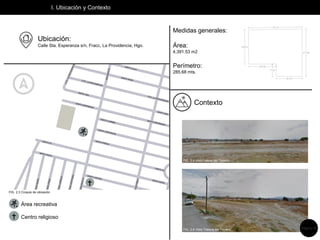

I. Ubicación y Contexto
Ubicación:
Calle Sta. Esperanza s/n, Fracc, La Providencia, Hgo.
Medidas generales:
Área:
4,391.53 m2
Perímetro:
285.68 mts.
Contexto


Área recreativa
Centro religioso
FIG. 2.4 Vista Lateral del Terreno
FIG. 2.5 Vista Trasera del Terreno
FIG. 2.3 Croquis de ubicación
Página 12

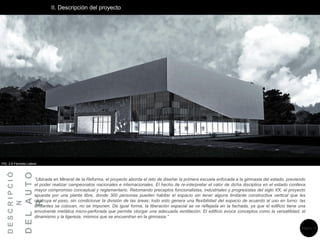

II. Descripción del proyecto
D
E
S
C
R
I
P
C
I
Ó
N
D
E
L
A
U
T
O
R
“Ubicada en Mineral de la Reforma, el proyecto aborda el reto de diseñar la primera escuela enfocada a la gimnasia del estado, previendo
el poder realizar campeonatos nacionales e internacionales. El hecho de re-interpretar el valor de dicha disciplina en el estado conlleva
mayor compromiso conceptual y reglamentario. Retomando preceptos funcionalistas, industriales y progresistas del siglo XX, el proyecto
apuesta por una planta libre, donde 300 personas pueden habitar el espacio sin tener alguna limitante constructiva vertical que les
obstruya el paso, sin condicionar la división de las áreas; todo esto genera una flexibilidad del espacio de acuerdo al uso en turno, las
limitantes se colocan, no se imponen. De igual forma, la liberación espacial se ve reflejada en la fachada, ya que el edificio tiene una
envolvente metálica micro-perforada que permite otorgar una adecuada ventilación. El edificio evoca conceptos como la versatilidad, el
dinamismo y la ligereza, mismos que se encuentran en la gimnasia.”
FIG. 2.6 Fachada Lateral
Página 13

Oficinas
de
información
Administración
Oficinas
auxiliares
Enfermería
Sala
de
juntas
Cuarto
de
bombas
Sanitarios
Regaderas
Casilleros
Accesos
Estacionamiento
Área
de
calentamiento
Gradas
Gimnasio
Accesos
y
plazas
Aulas
de
aprendizaje
III. Programa Arquitectónico
Servicios
Convivencia Administración Aulas
El programa arquitectónico va desde una
zona de convivencia, zona administrativa,
aulas y capacitación, donde se buscó la
optimización espacial de cada espacio, por
ejemplo, para las aulas y servicios, que se
encuentran debajo de las gradas.
D
E
S
C
R
I
P
C
I
Ó
N
D
E
L
A
U
T
O
R
Programa Arquitectónico
GRUPO
1
GRUPO
2
GRUPO
3
GRUPO
4 Página 14

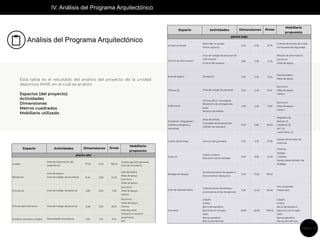

IV. Análisis del Programa Arquitectónico
Análisis del Programa Arquitectónico
Página 15

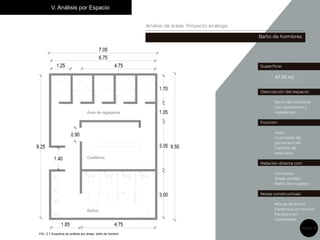

V. Análisis por Espacio
67.33 m2
Área de regaderas
Casilleros
Baños
FIG. 2.7 Esquema de análisis por áreas, baño de hombre
Página 16

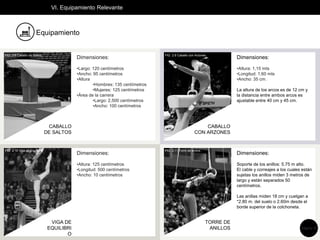

VI. Equipamiento Relevante
Dimensiones:
•Largo: 120 centímetros
•Ancho: 95 centímetros
•Altura
•Hombres: 135 centímetros
•Mujeres: 125 centímetros
•Área de la carrera
•Largo: 2,500 centímetros
Dimensiones:
Soporte de los anillos: 5.75 m alto.
El cable y correajes a los cuales están
sujetas los anillos miden 3 metros de
largo y están separados 50
centímetros.
Las anillas miden 18 cm y cuelgan a
*2.80 m. del suelo o 2.60m desde el
borde superior de la colchoneta.
Dimensiones:
•Altura: 1,15 mts
•Longitud: 1,60 mts
•Ancho: 35 cm.
La altura de los arcos es de 12 cm y
la distancia entre ambos arcos es
ajustable entre 40 cm y 45 cm.
CABALLO
DE SALTOS
VIGA DE
EQUILIBRI
O
CABALLO
CON ARZONES
TORRE DE
ANILLOS
Equipamiento
Dimensiones:
•Altura: 125 centímetros
•Longitud: 500 centímetros
FIG. 2.8 Caballo de Saltos FIG. 2.9 Caballo con Arzones
FIG. 2.10 Viga de Equilibrio FIG. 2.11 Torre de anillos
Página 17

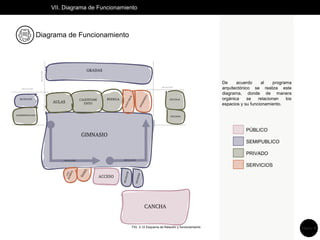

VII. Diagrama de Funcionamiento
PÚBLICO
SEMIPUBLICO
PRIVADO
SERVICIOS
GIMNASIO
ACCESO
GRADAS
AULAS
CALENTAMI
ENTO
BODEGA
PROYECCIÓN
PROYECCIÓN
PROYECCIÓN
CANCHA
RECEPCION
ADMINISTRACION
OFICINAS
OFICINAS
CIRCULACION
CIRCULACION
FIG. 2.12 Esquema de Relación y funcionamiento
De acuerdo al programa
arquitectónico se realiza este
diagrama, donde de manera
orgánica se relacionan los
espacios y su funcionamiento.
Diagrama de Funcionamiento
Página 18

VIII. Zonificación
PÚBLICO
SEMIPUBLICO
PRIVADO
SERVICIOS

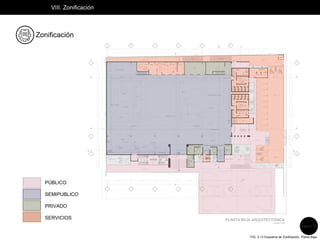

FIG. 2.13 Esquema de Zonificación, Planta Baja
Zonificación
Página 19

VIII. Zonificación

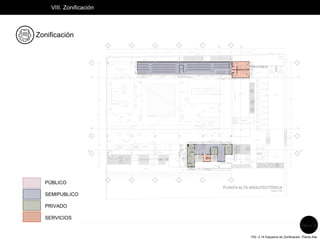

FIG. 2.14 Esquema de Zonificación, Planta Alta
Zonificación
PÚBLICO
SEMIPUBLICO
PRIVADO
SERVICIOS
Página 20

IX. Configuración Espacial

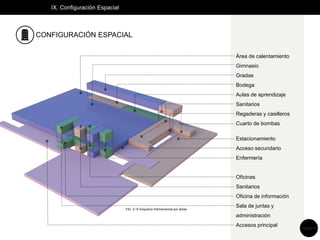

FIG. 2.15 Esquema tridimensional por áreas.
CONFIGURACIÓN ESPACIAL
Área de calentamiento
Gimnasio
Gradas
Bodega
Aulas de aprendizaje
Sanitarios
Regaderas y casilleros
Cuarto de bombas
Estacionamiento
Acceso secundario
Enfermería
Oficinas
Sanitarios
Oficina de información
Sala de juntas y
administración
Accesos principal Página 21

X. Análisis de circulaciones
Circulaciones
SALIDA DE
EMERGENCI
A
SALIDA DE
EMERGENCI
A
SALIDA DE
EMERGENCIA
SALIDA DE
EMERGENCIA
SALIDA DE
EMERGENCIA
ACCESO
PRINCIPAL

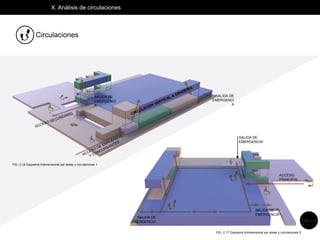

FIG. 2.16 Esquema tridimensional por áreas y circulaciones 1
FIG. 2.17 Esquema tridimensional por áreas y circulaciones 2
Página 22

XI. Análisis Estructural
En el lado noreste se encuentran los servicios
de vestidores y sanitarios, sobre estos se ubican
las graderías con una estructura a base de
concreto y muros de block.
La estructura del gimnasio consta de una cubierta
ligera de dimensiones 52 mts en dirección
longitudinal y 38 mts en su dirección transversal;
Soportada por marcos formados por
trabes de alma abierta o armaduras en
ambas direcciones
Apoyadas en columnas tipo IR y OR, los
claros considerados son de 30 mts y 7 mts en
su dirección transversal y en la dirección
longitudinal la separación de los ejes es a
cada 10 mts.
Estructura
FIG. 2.18 Esquema estructural 1
Página 23

XII. Tecnologías aplicadas
Para evitar la acumulación de calor y altas temperaturas, en
las zonas donde el público estará y, considerando los
materiales con los que está proyectado el gimnasio, se
propuso utilizar una lámina perforada que funciona como
celosía y cuya función principal es permitir el paso del viento,
de forma gradual garantizando mejores temperaturas
internas.
Tecnologías
Página 24

Síntesis
3.0
Fundamentos de teoria
Concepto del proyecto
Hipótesis conceptual
Definición de ideas ya materializadas.
Elementos, configuraciones y concep-
tos a rescatar en el proyecto.
Configuración teórica-funcional
Bocetos de la de la configuración
global del proyecto, donde se pueda
interpretar la escencia del proyecto.
Notas de ayuda
Principios estructurales y constructvos
a considerar en el proyecto.
Aspectos esenciales.
Materiales, texturas, tonalidades, aca-
bados del proyecto.
La síntesis es el cúmulo
de información que
nos permite tomar
desiciones que derivan
en un proyecto arqui-
tectónico consideran-
do los objetivos de
diseño.

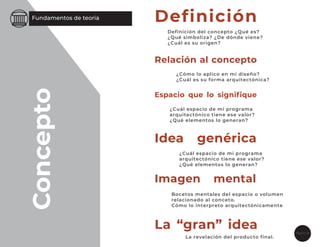

Fundamentos de teoría
Página 26
Concepto
Definición
Relación al concepto
Espacio que lo signifique
Idea genérica
Imagen mental
La “gran” idea
Definición del concepto ¿Qué es?
¿Qué simboliza? ¿De dónde viene?
¿Cuál es su origen?
¿Cómo lo aplico en mi diseño?
¿Cuál es su forma arquitectónica?
¿Cuál espacio de mi programa
arquitectónico tiene ese valor?
¿Qué elementos lo generan?
¿Cuál espacio de mi programa
arquitectónico tiene ese valor?
¿Qué elementos lo generan?
Bocetos mentales del espacio o volumen
relacionado al conceto.
Cómo lo interpreto arquitectónicamente
La revelación del producto final.

Conﬁguración teórico funcional
Boceto de diseño
Estancia infatil IMSS prototipo

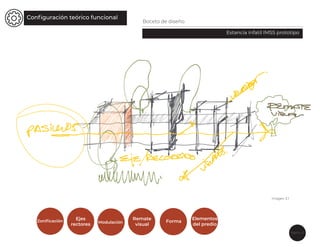

Página 27
Imagen 3.1
Zoniﬁcación
Ejes
rectores Modulación
Remate
visual
Forma
Elementos
del predio

Boceto de diseño

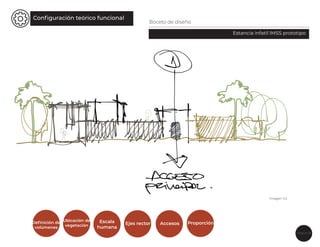

Página 28
Deﬁnición de
volúmenes
Ubicación de
vegetación
Escala
humana
Ejes rector Accesos Proporción
Imagen 3.2

Boceto de diseño
Página 29

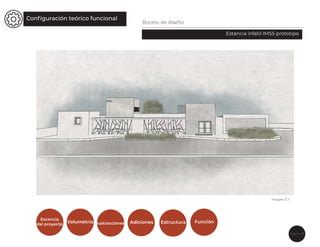

Imagen 3.3
Escencia
del proyecto
Volumetría Sustracciones Adiciones Estructura Función

Boceto de diseño
Página 30
Materiales Paleta de
colores
Paleta de
vegetación
Luminarias Texturas Acabados

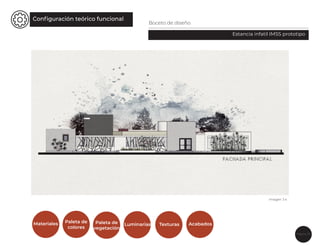

Imagen 3.4

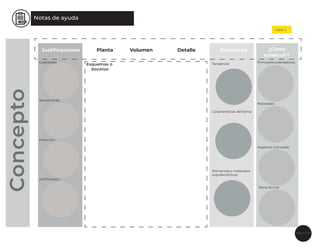

Notas de ayuda
Concepto
Justiﬁcaciones Planta Volumen Detalle Estructura ¿Cómo
construir?
Esquemas o
bocetos
Tabla 4
Sensaciones
Cualidades
Intención:
Justiﬁcación:
Tendencia:
Características del tema:
Elementos y materiales
arquitectónicos:
Principios ordenadores:
Materiales:
Aspectos culturales:
Tema formal:

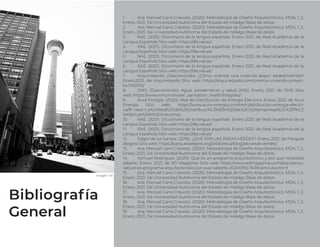

Bibliografía
General
1. Arq. Manuel Cano Cravioto. (2020). Metodología de Diseño Arquitectónico. MDA, 1, 2.
Enero, 2021, De Universidad Autónoma del Estado de Hidalgo Base de datos.
3. RAE. (2021). Diccionario de la lengua española. Enero 2021, de Real Academia de la
Lengua Española Sitio web: https://dle.rae.es/
7. Arquinetpolis. (Desconocido). ¿Cómo orientar una vivienda según asoleamientos?
Enero,2021, de Arquinetpolis Sitio web: https://arquinetpolis.com/orientar-vivienda-proyec-
to-000100/
8. OMS. (Desconocido). Agua, saneamiento y salud (ASS). Enero, 2021, de OMS Sitio
web: https://www.who.int/water_sanitation_health/mdg1/es/
9. Aura Energía. (2020). Red de Distribución de Energía Eléctrica. Enero, 2021, de Aura
Energía Sitio web: https://www.aura-energia.com/red-distribucion-energia-electri-
ca/#:~:text=La%20Red%20de%20Distribuci%C3%B3n%20de,%2C%20empresas%2C%20f%C3
%A1bricas%20o%20industrias
12. Edgar de los Santos. (2019). ¿QUÉ SON LAS ÁREAS VERDES? Enero, 2021, de Parques
Alegres Sitio web: https://parquesalegres.org/biblioteca/blog/las-areas-verdes/
14. Samuel Rodríguez. (2020). Qué es un programa arquitectónico y por qué necesitas
saberlo. Enero, 2021, de AD Magazine Sitio web: https://www.admagazine.com/arquitectu-
ra/que-es-programa-arquitectonico-por-que-saberlo-20200916-7439-articulos.html
Enero, 2021, De Universidad Autónoma del Estado de Hidalgo Base de datos
Enero, 2021, De Universidad Autónoma del Estado de Hidalgo Base de datos
Imagen 1.16

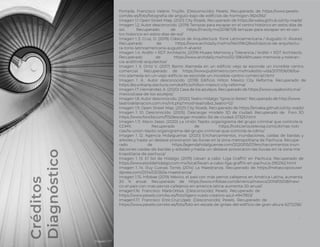

Créditos
Diagnóstico
Portada. Francisco Valerio Trujillo. (Desconocido) Pexels. Recuperado de https://www.pexels.-
com/es-es/foto/fotografia-de-angulo-bajo-de-edificios-de-hormigon-1824392/
Imagen 1.1 Open Street Map. (2021) City Roads. Recuperado de https://anvaka.github.io/city-roads/
Imagen 1.2. Autor desconocido. (2019) Terrazas para escapar en el centro histórico en estos días de
sol. Recuperado de https://mxcity.mx/2018/11/8-terrazas-para-escapar-en-el-cen-
tro-historico-en-estos-dias-de-sol/
Imagen 1.3. Cruz, D. (2019) Clásicos de Arquitectura: Torre Latinoamericana / Augusto H. Álvarez.
Recuperado de https://www.archdaily.mx/mx/NkOl9kQ9wI/clasicos-de-arquitectu-
ra-torre-latinoamericana-augusto-h-alvarez
Imagen 1.4. Arditti + RDT Architects. (2019) Museo Memoria y Tolerancia / Arditti + RDT Architects.
Recuperado de https://www.archdaily.mx/mx/02-59649/museo-memoria-y-toleran-
cia-ardittirdt-arquitectos/
Imagen 1 . 5. Ortiz V. (2017) Barrio Alameda en un edificio viejo se esconde un increíble centro
comercial. Recuperado de https://www.publimetro.com.mx/mx/estilo-vida/2017/06/06/ba-
rrio-alameda-en-un-viejo-edificio-se-esconde-un-increible-centro-comercial.html
Imagen 1 . 6 . Autor desconocido. (2018) Edificio Hilton Mexico City Reforma. Recuperado de
https://es.wikiarquitectura.com/edificio/hilton-mexico-city-reforma/
Imagen 1.7. Hernández, A. (2020) Casa de los azulejos. Recuperado de https://www.viajabonito.mx/
-
mexico/casa-de-los-azulejos/
Imagen 1.8. Autor desconocido. (2020) Teatro Hidalgo "Ignacio Retes". Recuperado de http://www.
-
teatrodelanacion.com.mx/int.php?mod=teatro&id_teatro=12/
Imagen 1.9. Open Street Map. (2021) City Roads. Recuperado de https://anvaka.github.io/city-roads/
Imagen 1 . 10. Desconocido. (2005). Descargar modelo 3D de ciudad. Recuperado de Foro 3D
https://www.foro3d.com/f15/descargar-modelo-3d-de-ciudad-27325.html
Imagen 1.11. Mario Jasso. (2020) La Unión Tepito: organigrama del grupo criminal que controla la
CDMX. Recuperado de https://noticieros.televisa.com/ultimas-noti-
cias/la-union-tepito-organigrama-del-grupo-criminal-que-controla-la-cdmx/
Imagen 1 . 12. Agencia Hidalguense. (2020) Encharcamientos, inundaciones, caídas de bardas y
árboles y hasta un deslave provocaron las lluvias en la zona metropolitana de Pachuca. Recupe-
rado de https://agendahidalguense.com/2020/05/07/encharcamientos-inun-
daciones-caidas-de-bardas-y-arboles-y-hasta-un-deslave-provocaron-las-lluvias-en-la-zona-me
tropolitana-de-pachuca/
Imagen 1 . 13. El Sol de Hidalgo. (2019) Llevan a cabo 'Liga Graffiti' en Pachuca. Recuperado de
https://www.elsoldehidalgo.com.mx/local/llevan-a-cabo-liga-graffiti-en-pachuca-2952162.html
Imagen 1 . 14. Ruy Cuevas Torres (2014) La Maestranza. Recuperado de https://metascopios.wor
-
dpress.com/2014/03/26/la-maestranza/
Imagen 1.15. Infobae (2019) México, el país con más perros callejeros en América Latina, aumenta
20 % anual. Recuperado de https://www.infobae.com/america/mexico/2019/05/08/mexi-
co-el-pais-con-mas-perros-callejeros-en-america-latina-aumenta-20-anual/
-
-
-
Imagen 1.17
Imagen1.16. Francisco MaríaOrlova. (Desconocido) Pexels. Recuperado de
https://www.pexels.com/es-es/foto/ligero-vuelo-creativo-azul-4947853/
Imagen1.17. Francisco EnricCruzLópez. (Desconocido) Pexels. Recuperado de
https://www.pexels.com/es-es/foto/foto-en-escala-de-grises-del-edificio-de-gran-altura-6272256/

FIG. 2.1 Fachada Principal. Ammy Samano. (2019). ESCUELA DE GIMNASIA. 10/02/2021, de Proyecto ENSO Sitio web:
https://proyectoenso.com/proyectos/semi-publicos/escuela-de-gimnasia/
FIG. 2.2 Fachada Principal 2. Ammy Samano. (2019). ESCUELA DE GIMNASIA. 10/02/2021, de Proyecto ENSO Sitio web:
FIG. 2.3 Croquis de ubicación. Ammy Samano. (2021). Croquis.
FIG. 2.4 Vista Lateral del Terreno. Google. (2012). Calle Sta. Esperanza. 10/02/2021, de Google Sitio web:
https://goo.gl/maps/eH6qVZHx9jkyYoMJ6
FIG. 2.5 Vista Trasera del Terreno. Google. (2012). Calle Sta. Esperanza. 10/02/2021, de Google Sitio web:
https://goo.gl/maps/WD6cuVBZyRAKqnHn8
FIG. 2.6 Fachada Lateral. Ammy Samano. (2019). ESCUELA DE GIMNASIA. 10/02/2021, de Proyecto ENSO Sitio web:
FIG. 2.7 Esquema de análisis por áreas, baño de hombre. Hugo Ramírez García. (2021). Baño de hombres.
FIG. 2.8 Caballo de Saltos. Deportes Normax. (N/D). Gimnasia. 10/02/2021, de Normax Equipamiento Deportivo Sitio web:
https://deportesnormax.com.mx/gimnasia/
FIG. 2.9 Caballo con Arzones. Deportes Normax. (N/D). Gimnasia. 10/02/2021, de Normax Equipamiento Deportivo Sitio web:
FIG. 2.10 Viga de Equilibrio. Deportes Normax. (N/D). Gimnasia. 10/02/2021, de Normax Equipamiento Deportivo Sitio web:
FIG. 2.11 Torre de anillos. Deportes Normax. (N/D). Gimnasia. 10/02/2021, de Normax Equipamiento Deportivo Sitio web:
FIG. 2.12 Esquema de Relación y funcionamiento. Ammy Samano. (2021). Esquema de relación.
FIG. 2.13 Esquema de Zonificación, Planta Baja. Hugo Ramírez García. (2021). Zonificación.
FIG. 2.14 Esquema de Zonificación, Planta Alta. Hugo Ramírez García. (2021). Zonificación.
FIG. 2.15 Esquema tridimensional por áreas. Ammy Samano. (2021). Esquema de relación.
FIG. 2.16 Esquema tridimensional por áreas y circulaciones 1. Ammy Samano. (2021). Esquema de relación.
FIG. 2.17 Esquema tridimensional por áreas y circulaciones 2. Ammy Samano. (2021). Esquema de relación.
FIG. 2.18 Esquema estructural 1. Ammy Samano. (2021). Esquema estructural.
FIG. 2.23 Sección. Ammy Samano. (2019). ESCUELA DE GIMNASIA. 10/02/2021, de Proyecto ENSO Sitio web:
Créditos Análisis
FIG. 2.23 Sección.

Créditos
Síntesis
Imagen 3.1. Arq. Emmanuel Pérez Martínez (2021) Estancia infantil IMSS Prototipo.
Imagen 3.2. Arq. Emmanuel Pérez Martínez (2021) Estancia infantil IMSS Prototipo.
Imagen 3.3 Ammy Samano (2021) Visualización Estancia infantil IMSS Prototipo.
Imagen 3.4. Ammy Samano (2021) Visualización Estancia infantil IMSS Prototipo.
Imagen 3.5. Mitchel Luo. (Desconocido) Pexels. Recuperado de
https://www.pexels.com/es-es/foto/escalera-de-hormigon-gris-y-blanco-3707673/
Imagen 3.5

METODOLOGÍA DISEÑO ARQ_.pdf

Recomendados

Recomendados

Más contenido relacionado

Similar a METODOLOGÍA DISEÑO ARQ_.pdf

Similar a METODOLOGÍA DISEÑO ARQ_.pdf (20)

Último

Último (20)

METODOLOGÍA DISEÑO ARQ_.pdf
