El documento describe los diferentes tipos de microprocesadores, incluyendo sus funciones, componentes internos y líneas de productos de Intel a través de los años. Explica que un microprocesador es el componente central de una computadora, constituido por circuitos integrados que realizan operaciones aritméticas, lógicas y de control. Describe algunos microprocesadores históricos de Intel como el 4004, 8008, 8080 y cómo fueron evolucionando en capacidad y complejidad a través del tiempo.

1. Carlos moreno Mgrado 11-2

2. ¿Qué es un microprocesador?El microprocesador, o simplemente procesador, es circuito integrado central y más complejo de una computadora u ordenador; a modo de ilustración, se le suele asociar por analogía como el "cerebro" de una computadora.El procesador es un circuito integrado constituido por millones de componentes electrónicos integrados. Constituye la unidad central de procesamiento (CPU) de un PC catalogado como microcomputador.

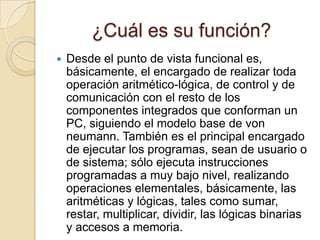

3. ¿Cuál es su función?Desde el punto de vista funcional es, básicamente, el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados que conforman un PC, siguiendo el modelo base de von neumann. También es el principal encargado de ejecutar los programas, sean de usuario o de sistema; sólo ejecuta instrucciones programadas a muy bajo nivel, realizando operaciones elementales, básicamente, las aritméticas y lógicas, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

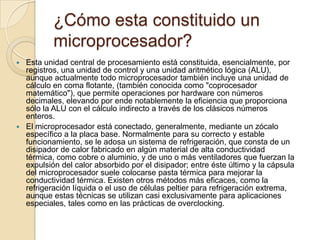

4. ¿Cómo esta constituido un microprocesador?Esta unidad central de procesamiento está constituida, esencialmente, por registros, una unidad de control y una unidad aritmético lógica (ALU), aunque actualmente todo microprocesador también incluye una unidad de cálculo en coma flotante, (también conocida como "coprocesador matemático"), que permite operaciones por hardware con números decimales, elevando por ende notablemente la eficiencia que proporciona sólo la ALU con el cálculo indirecto a través de los clásicos números enteros.El microprocesador está conectado, generalmente, mediante un zócalo específico a la placa base. Normalmente para su correcto y estable funcionamiento, se le adosa un sistema de refrigeración, que consta de un disipador de calor fabricado en algún material de alta conductividad térmica, como cobre o aluminio, y de uno o más ventiladores que fuerzan la expulsión del calor absorbido por el disipador; entre éste último y la cápsula del microprocesador suele colocarse pasta térmica para mejorar la conductividad térmica. Existen otros métodos más eficaces, como la refrigeración líquida o el uso de células peltier para refrigeración extrema, aunque estas técnicas se utilizan casi exclusivamente para aplicaciones especiales, tales como en las prácticas de overclocking.

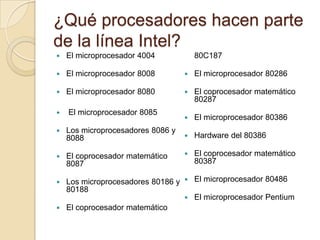

5. ¿Qué procesadores hacen parte de la línea Intel?El microprocesador 4004El microprocesador 8008El microprocesador 8080 El microprocesador 8085Los microprocesadores 8086 y 8088El coprocesador matemático 8087Los microprocesadores 80186 y 80188El coprocesador matemático 80C187El microprocesador 80286El coprocesador matemático 80287El microprocesador 80386Hardware del 80386El coprocesador matemático 80387El microprocesador 80486El microprocesador Pentium

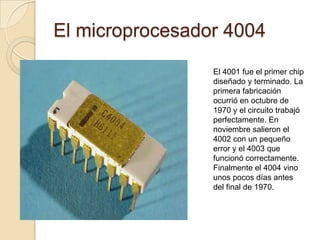

6. El microprocesador 4004El 4001 fue el primer chip diseñado y terminado. La primera fabricación ocurrió en octubre de 1970 y el circuito trabajó perfectamente. En noviembre salieron el 4002 con un pequeño error y el 4003 que funcionó correctamente. Finalmente el 4004 vino unos pocos días antes del final de 1970.

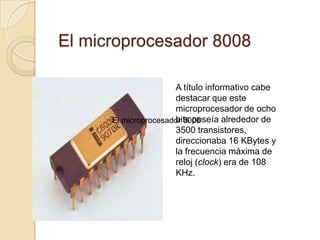

7. El microprocesador 8008A título informativo cabe destacar que este microprocesador de ocho bits poseía alrededor de 3500 transistores, direccionaba 16 KBytes y la frecuencia máxima de reloj (clock) era de 108 KHz.El microprocesador 8008

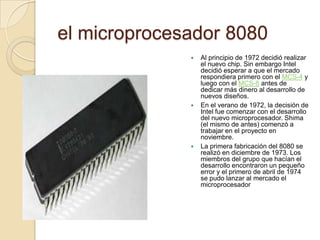

8. el microprocesador 8080Al principio de 1972 decidió realizar el nuevo chip. Sin embargo Intel decidió esperar a que el mercado respondiera primero con el MCS-4 y luego con el MCS-8 antes de dedicar más dinero al desarrollo de nuevos diseños.En el verano de 1972, la decisión de Intel fue comenzar con el desarrollo del nuevo microprocesador. Shima (el mismo de antes) comenzó a trabajar en el proyecto en noviembre.La primera fabricación del 8080 se realizó en diciembre de 1973. Los miembros del grupo que hacían el desarrollo encontraron un pequeño error y el primero de abril de 1974 se pudo lanzar al mercado el microprocesador

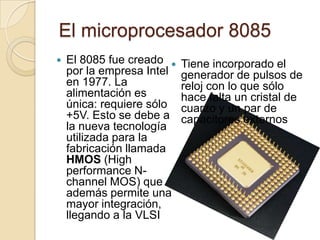

9. El microprocesador 8085El 8085 fue creado por la empresa Intel en 1977. La alimentación es única: requiere sólo +5V. Esto se debe a la nueva tecnología utilizada para la fabricación llamada HMOS (High performance N-channel MOS) que además permite una mayor integración, llegando a la VLSI Tiene incorporado el generador de pulsos de reloj con lo que sólo hace falta un cristal de cuarzo y un par de capacitores externos

10. Los microprocesadores 8086 y 8088En junio de 1978 Intel lanzó al mercado el primer microprocesador de 16 bits: el 8086. En junio de 1979 apareció el 8088 (internamente igual que el 8086 pero con bus de datos de 8 bits) y en 1980 los coprocesadores 8087 (matemático) y 8089 (de entrada y salida).

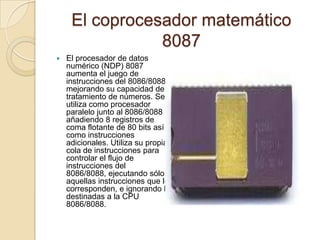

11. El coprocesador matemático 8087 El procesador de datos numérico (NDP) 8087 aumenta el juego de instrucciones del 8086/8088 mejorando su capacidad de tratamiento de números. Se utiliza como procesador paralelo junto al 8086/8088 añadiendo 8 registros de coma flotante de 80 bits así como instrucciones adicionales. Utiliza su propia cola de instrucciones para controlar el flujo de instrucciones del 8086/8088, ejecutando sólo aquellas instrucciones que le corresponden, e ignorando las destinadas a la CPU 8086/8088.

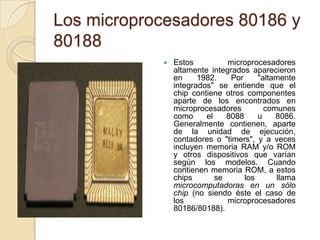

12. Los microprocesadores 80186 y 80188Estos microprocesadores altamente integrados aparecieron en 1982. Por "altamente integrados" se entiende que el chip contiene otros componentes aparte de los encontrados en microprocesadores comunes como el 8088 u 8086. Generalmente contienen, aparte de la unidad de ejecución, contadores o "timers", y a veces incluyen memoria RAM y/o ROM y otros dispositivos que varían según los modelos. Cuando contienen memoria ROM, a estos chips se los llama microcomputadoras en un sólo chip (no siendo éste el caso de los microprocesadores 80186/80188).

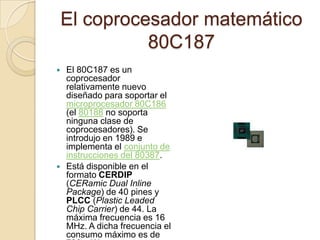

13. El coprocesador matemático 80C187El 80C187 es un coprocesador relativamente nuevo diseñado para soportar el microprocesador 80C186 (el 80188 no soporta ninguna clase de coprocesadores). Se introdujo en 1989 e implementa el conjunto de instrucciones del 80387.Está disponible en el formato CERDIP (CERamic Dual InlinePackage) de 40 pines y PLCC (PlasticLeaded Chip Carrier) de 44. La máxima frecuencia es 16 MHz. A dicha frecuencia el consumo máximo es de 780 mW.

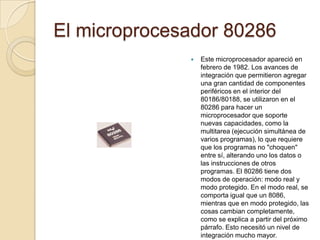

14. El microprocesador 80286Este microprocesador apareció en febrero de 1982. Los avances de integración que permitieron agregar una gran cantidad de componentes periféricos en el interior del 80186/80188, se utilizaron en el 80286 para hacer un microprocesador que soporte nuevas capacidades, como la multitarea (ejecución simultánea de varios programas), lo que requiere que los programas no "choquen" entre sí, alterando uno los datos o las instrucciones de otros programas. El 80286 tiene dos modos de operación: modo real y modo protegido. En el modo real, se comporta igual que un 8086, mientras que en modo protegido, las cosas cambian completamente, como se explica a partir del próximo párrafo. Esto necesitó un nivel de integración mucho mayor.

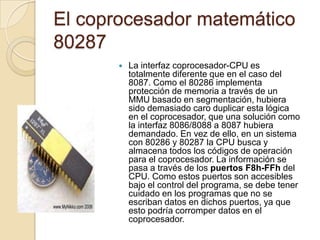

15. El coprocesador matemático 80287La interfaz coprocesador-CPU es totalmente diferente que en el caso del 8087. Como el 80286 implementa protección de memoria a través de un MMU basado en segmentación, hubiera sido demasiado caro duplicar esta lógica en el coprocesador, que una solución como la interfaz 8086/8088 a 8087 hubiera demandado. En vez de ello, en un sistema con 80286 y 80287 la CPU busca y almacena todos los códigos de operación para el coprocesador. La información se pasa a través de los puertos F8h-FFh del CPU. Como estos puertos son accesibles bajo el control del programa, se debe tener cuidado en los programas que no se escriban datos en dichos puertos, ya que esto podría corromper datos en el coprocesador.

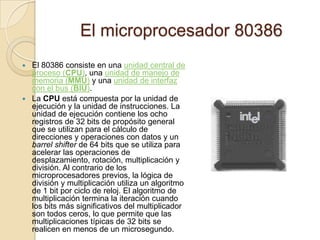

16. El microprocesador 80386El 80386 consiste en una unidad central de proceso (CPU), una unidad de manejo de memoria (MMU) y una unidad de interfaz con el bus (BIU).La CPU está compuesta por la unidad de ejecución y la unidad de instrucciones. La unidad de ejecución contiene los ocho registros de 32 bits de propósito general que se utilizan para el cálculo de direcciones y operaciones con datos y un barrelshifter de 64 bits que se utiliza para acelerar las operaciones de desplazamiento, rotación, multiplicación y división. Al contrario de los microprocesadores previos, la lógica de división y multiplicación utiliza un algoritmo de 1 bit por ciclo de reloj. El algoritmo de multiplicación termina la iteración cuando los bits más significativos del multiplicador son todos ceros, lo que permite que las multiplicaciones típicas de 32 bits se realicen en menos de un microsegundo.

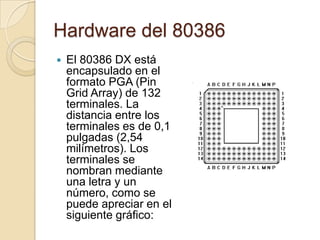

17. Hardware del 80386El 80386 DX está encapsulado en el formato PGA (Pin GridArray) de 132 terminales. La distancia entre los terminales es de 0,1 pulgadas (2,54 milímetros). Los terminales se nombran mediante una letra y un número, como se puede apreciar en el siguiente gráfico:

18. El coprocesador matemático 80387El 80387 fue la primera generación de coprocesadores específicamente diseñados para la CPU 80386. Fue introducido en 1986, un año después que el CPU 80386.El 80387 fue superado por el 387DX, que fue introducido en 1989. El viejo 80387 era 20% más lento que el 387DX. El 80387 estába empaquetado en el formato PGA de 68 pines y estaba manufacturado con la tecnología CHMOS III de 1,5 micrones. La máxima velocidad del 80387 fue de 20 MHz. El 387DX es la segunda generación.

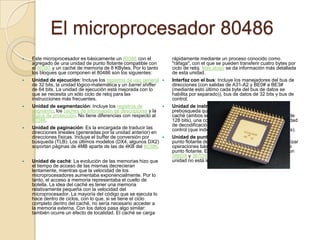

19. El microprocesador 80486Este microprocesador es básicamente un 80386 con el agregado de una unidad de punto flotante compatible con el 80387 y un caché de memoria de 8 KBytes. Por lo tanto los bloques que componen el 80486 son los siguientes:Unidad de ejecución: Incluye los registros de uso general de 32 bits, la unidad lógico-matemática y un barrelshifter de 64 bits. La unidad de ejecución está mejorada con lo que se necesita un sólo ciclo de reloj para las instrucciones más frecuentes.Unidad de segmentación: Incluye los registros de segmento, los cachés de información de descriptores y la lógica de protección. No tiene diferencias con respecto al 80386.Unidad de paginación: Es la encargada de traducir las direcciones lineales (generadas por la unidad anterior) en direcciones físicas. Incluye el buffer de conversión por búsqueda (TLB). Los últimos modelos (DX4, algunos DX2) soportan páginas de 4MB aparte de las de 4KB del 80386.Unidad de caché: La evolución de las memorias hizo que el tiempo de acceso de las mismas decrecieran lentamente, mientras que la velocidad de los microprocesadores aumentaba exponencialmente. Por lo tanto, el acceso a memoria representaba el cuello de botella. La idea del caché es tener una memoria relativamente pequeña con la velocidad del microprocesador. La mayoría del código que se ejecuta lo hace dentro de ciclos, con lo que, si se tiene el ciclo completo dentro del caché, no sería necesario acceder a la memoria externa. Con los datos pasa algo similar: también ocurre un efecto de localidad. El caché se carga rápidamente mediante un proceso conocido como "ráfaga", con el que se pueden transferir cuatro bytes por ciclo de reloj. Más abajo se da información más detallada de esta unidad.Interfaz con el bus: Incluye los manejadores del bus de direcciones (con salidas de A31-A2 y BE0# a BE3# (mediante esto último cada byte del bus de datos se habilita por separado)), bus de datos de 32 bits y bus de control.Unidad de instrucciones: Incluye la unidad de prebúsqueda que le pide los bytes de instrucciones al caché (ambos se comunican mediante un bus interno de 128 bits), una cola de instrucciones de 32 bytes, la unidad de decodificación, la unidad de control, y la ROM de control (que indica lo que deben hacer las instrucciones).Unidad de punto flotante: Incluye ocho registros de punto flotante de 80 bits y la lógica necesaria para realizar operaciones básicas, raíz cuadrada y trascendentes de punto flotante. Es tres o cuatro veces más rápido que un 386DX y 387DX a la misma frecuencia de reloj. Esta unidad no está incluida en el modelo 486SX.

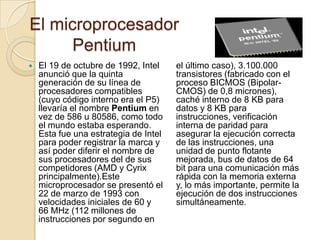

20. El microprocesador PentiumEl 19 de octubre de 1992, Intel anunció que la quinta generación de su línea de procesadores compatibles (cuyo código interno era el P5) llevaría el nombre Pentium en vez de 586 u 80586, como todo el mundo estaba esperando. Esta fue una estrategia de Intel para poder registrar la marca y así poder diferir el nombre de sus procesadores del de sus competidores (AMD y Cyrix principalmente).Este microprocesador se presentó el 22 de marzo de 1993 con velocidades iniciales de 60 y 66 MHz (112 millones de instrucciones por segundo en el último caso), 3.100.000 transistores (fabricado con el proceso BICMOS (Bipolar-CMOS) de 0,8 micrones), caché interno de 8 KB para datos y 8 KB para instrucciones, verificación interna de paridad para asegurar la ejecución correcta de las instrucciones, una unidad de punto flotante mejorada, bus de datos de 64 bit para una comunicación más rápida con la memoria externa y, lo más importante, permite la ejecución de dos instrucciones simultáneamente.
