Este documento describe diferentes ensambles de carpintería para conseguir superficies planas anchas. Incluye ensambles encolados y sin cola, así como detalles sobre cómo hacer ranuras y lengüetas, media madera y ensambles para esquinas de muebles usando clavos, ranuras y lengüetas o cola milano.

1. Ensambles de carpintería

2. ENSAMBLES PLANOS
Para conseguir superficies anchas
ENCOLADOS SIN COLA

3. ENSAMBLES PLANOS
Sin cola
Maderas macizas
grandes variaciones humedad

4. FINALIDAD
Conseguir grandes superficies
que no se vean afectadas por
TRABAJO de la madera
Tablas no muy anchas, trabajando
por separado, pero….
Sin que se note

5. ENSAMBLES PLANOS
Sin cola
Selección de la madera
TIPOS DE TABLAS
Costeras Centrales Corazón
Lado IZQUIERDO
Desechar, par
te de la
Lado DERECHO
CORAZÓN médula.
GRIETAS

6. En INTERIORES ~~ Tª y humedad
CARA VISTA
LADO DERECHO
Lado IZQUIERDO
VISTOSIDAD
CARA VISTA
Lado DERECHO LADO IZQUIERDO
CORAZÓN !!!!!! CONCAVIDAD ¡¡¡¡¡¡
DERECHO: SE SEPARAN
ANILLOS DUROS-BLANDOS
En EXTERIORES ~~ Desecación, y SUELOS

7. EVITAR¡¡¡¡¡
SIN TRABAS,
RANURAS CONTINUAS

8. ¿CÓMO HACERLO?
SIN COLA
Media madera

9. ¿CÓMO HACERLO?
Ranura y lengüeta
Lengüetas postizas

10. ¿CÓMO HACERLO?
Media madera
D/2

11. ¿CÓMO HACERLO?
Media madera D/2
USOS: revestimientos
sencillos, forros techos
y paredes

12. ¿CÓMO HACERLO?
Profundidad D/2 Altura D/3
Ranura y lengüeta
Lengüetas postizas

13. ¿CÓMO HACERLO?
Profundidad D/2 Ancho D/3
Ranura y lengüeta
USOS: Es
más
sólida que
Revestimientos paredes y
media
techos, entarimados (ranura
descentrada, cara desgaste más madera
gruesa).

14. ¿CÓMO HACERLO?
Profundidad D/2 Ancho D/3
Ranura y lengüeta
FIJACIÓN: De forma invisible a la
sobreestructura, clavamiento oculto o
grapas especiales

15. ¿CÓMO HACERLO?
Profundidad D/2 Altura D/3
USOS: los mismos
que lengüeta y ranura
VENTAJA:
No pérdida
material
ancho
Lengüetas postizas
tablas Contrachapadas o fibra prensada

16. ENSAMBLES PLANOS
Para conseguir superficies anchas
ENCOLADOS SIN COLA

17. ENSAMBLES PLANOS
Encolados
Selección de la madera
TIPOS DE TABLAS
Costeras Centrales Corazón
Desechar, parte de la
médula. GRIETAS

18. ENSAMBLES PLANOS
Encolados
Selección de la madera
TIPOS DE TABLAS
Utilizar medias tablas
Corazón
Albura y duramen trabajan
MUY DISTINTO
Encolar
DURAMEN-DURAMEN
ALBURA-ALBURA

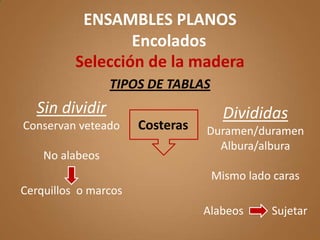

19. ENSAMBLES PLANOS
Encolados
Selección de la madera
TIPOS DE TABLAS
Sin dividir Divididas
Conservan veteado Costeras Duramen/duramen
Albura/albura
No alabeos
Mismo lado caras
Cerquillos o marcos
Alabeos Sujetar

20. ¿CÓMO HACERLO?
ENCOLADAS
A tope

21. ¿CÓMO HACERLO?
ENCOLADAS
Regular fresa
en altura
De corona
Ambos
cantos
fresados
girando las
tablas

22. ¿CÓMO HACERLO?
ENCOLADAS
Longitud
2D
Clavijas
(clavijas -2/3 mm)
o
Diámetro
2/5-3/5 D
Lengüetas
postizas

23. ENSAMBLES
esquinas de muebles
Clavadas Ranura/lengüeta Cola milano…….

24. ENSAMBLES
esquinas de muebles
Clavos Aumentar
no aguantan resistencia
tan bien en la
madera de testa
como en la Clavos
madera de hilo inclinación
alterna
(cola milano)
Listones de
esquina Clavadas
Media madera L= 2,5D
Puntas cabeza D5-D4
plana

25. ENSAMBLES
esquinas de muebles
Grueso de la lengüeta entre 1/4 - 1/3 D
D grueso tabla recibe lengüeta
Ranura, fondo ≤ 4/10 D
Ranura y lengüetas

26. ENSAMBLES
esquinas de muebles
Ranuras postizas

27. ENSAMBLES
esquinas de muebles
Inclinación
70°-75°
Un solo
encaje
Ranura
Máx D/3 FONDOS
Fuerzas laterales
en unión Encaje ambos
lados
A 30 mm extremo
LATERALES
Cola de milano CENTRALES

28. ENSAMBLES
esquinas de muebles
SENCILLO
se ven COLA MILANO
dientes y INGLETE
colas
milano
DENTADO RECTO
MACHIHEMBRADO
SEMIOCULTO
Tapa CAJAS Y ESPIGAS
1/3-1/4 D
Endentadas

29. ENSAMBLES
esquinas de muebles
SENCILLO
se ven COLA MILANO
dientes y INGLETE
colas
milano
DENTADO RECTO
MACHIHEMBRADO
SEMIOCULTO
Tapa CAJAS Y ESPIGAS
1/3-1/4 D
Endentadas

30. Cálculo número y dimensiones COLA MILANO
