Este documento presenta el diseño preliminar de un mueble multifuncional para un hombre soltero de 35 años. El mueble tendrá un lado para la habitación con un closet, gavetas y escritorio, y un lado para la sala con estanterías, área de TV y almacenamiento de cámaras. El mueble será de estilo contemporáneo-industrial y estará hecho de madera roble. Se incluyen plantas, secciones y elevaciones del diseño.

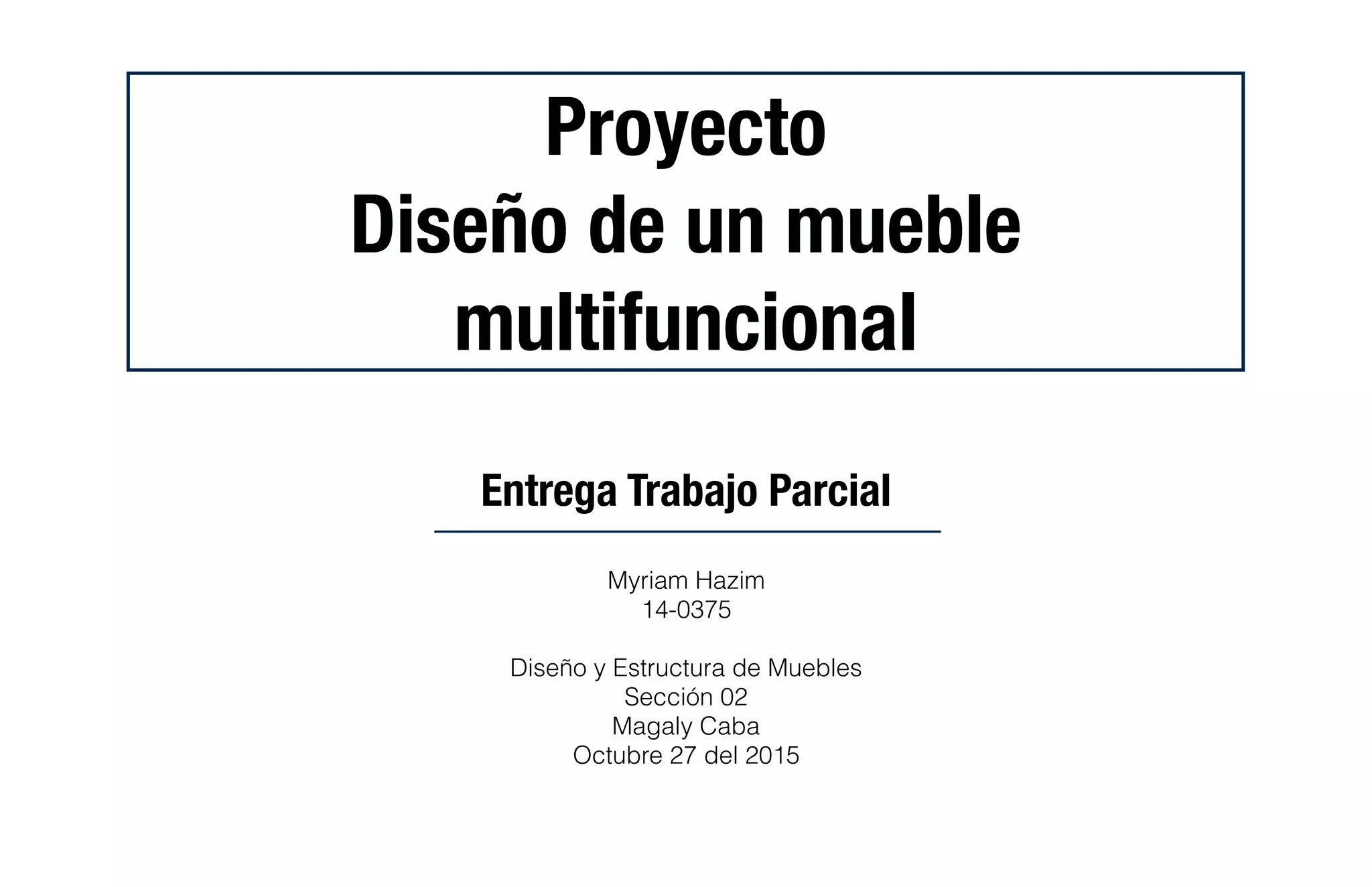

1. Proyecto
Diseño de un mueble
multifuncional
Entrega Trabajo Parcial
Myriam Hazim
14-0375
Diseño y Estructura de Muebles
Sección 02
Magaly Caba
Octubre 27 del 2015

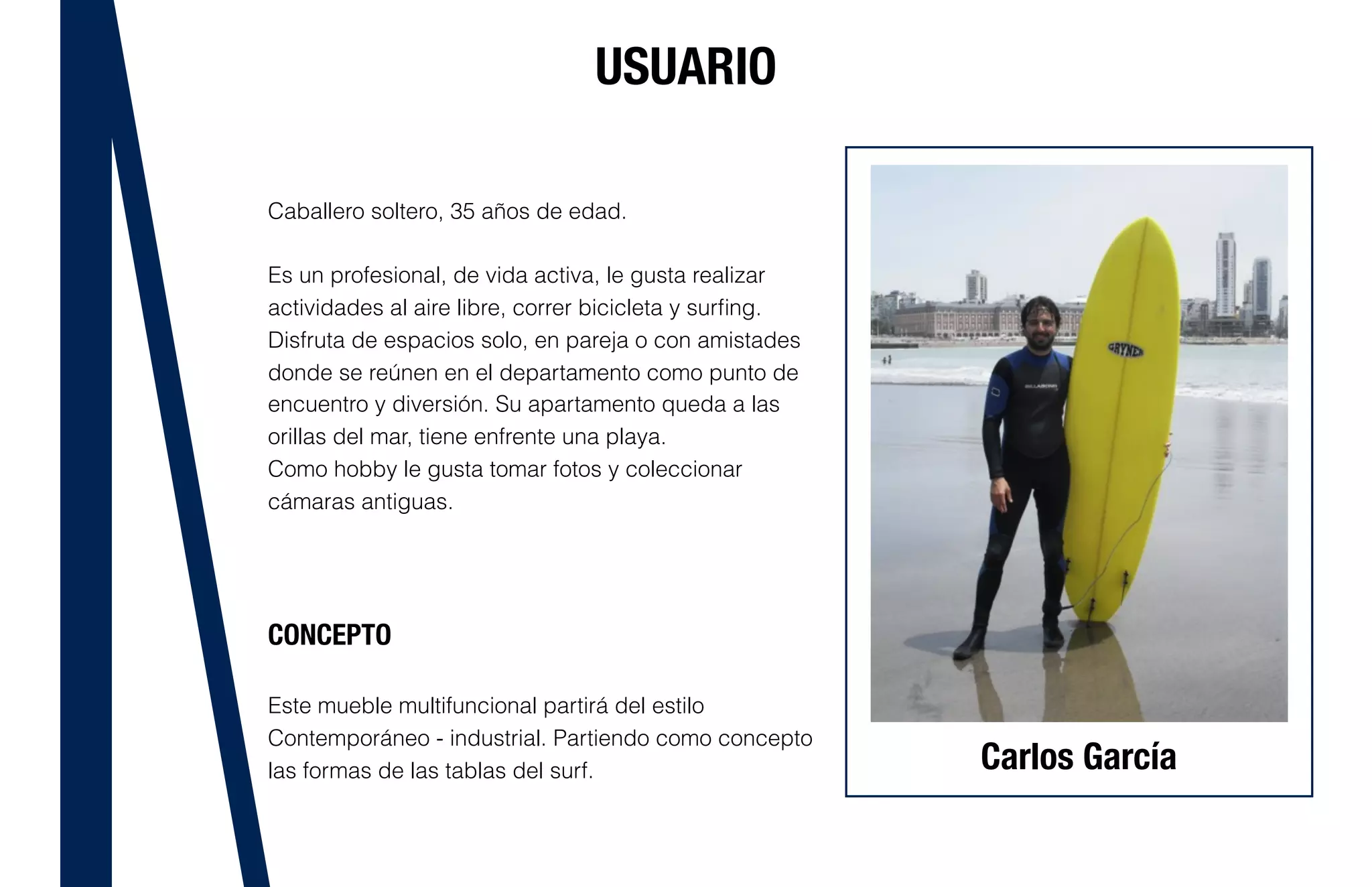

2. USUARIO
Caballero soltero, 35 años de edad.
Es un profesional, de vida activa, le gusta realizar
actividades al aire libre, correr bicicleta y surfing.
Disfruta de espacios solo, en pareja o con amistades
donde se reúnen en el departamento como punto de
encuentro y diversión. Su apartamento queda a las
orillas del mar, tiene enfrente una playa.
Como hobby le gusta tomar fotos y coleccionar
cámaras antiguas.
CONCEPTO
Este mueble multifuncional partirá del estilo
Contemporáneo - industrial. Partiendo como concepto
las formas de las tablas del surf. Carlos García

3. MOODBOARD

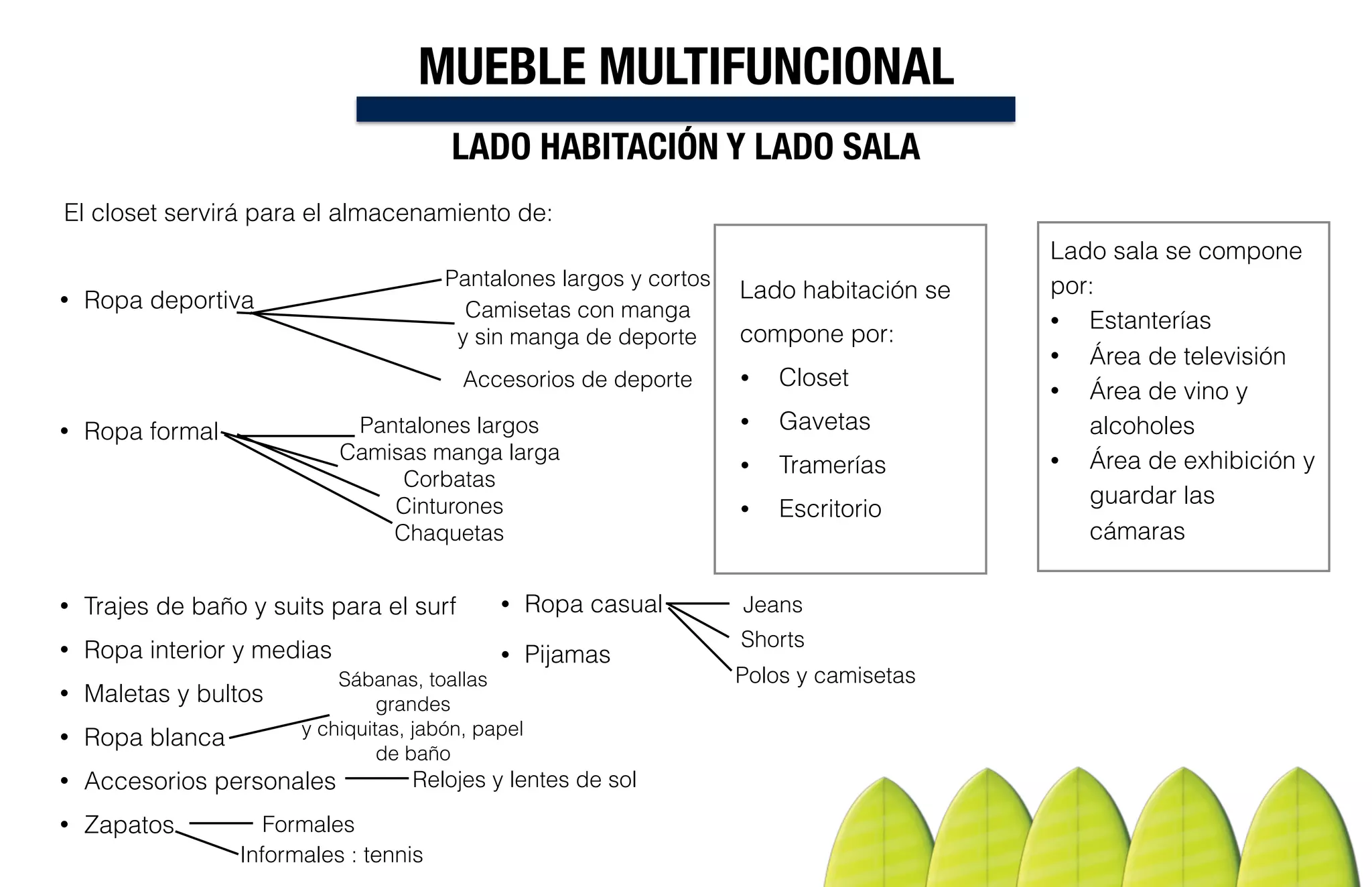

4. MUEBLE MULTIFUNCIONAL
LADO HABITACIÓN Y LADO SALA
Lado habitación se
compone por:
• Closet
• Gavetas
• Tramerías
• Escritorio
El closet servirá para el almacenamiento de:
• Ropa deportiva
• Ropa formal
• Trajes de baño y suits para el surf
• Ropa interior y medias
• Maletas y bultos
• Ropa blanca
• Accesorios personales
• Zapatos
Pantalones largos y cortos
Camisetas con manga
y sin manga de deporte
Accesorios de deporte
Pantalones largos
Camisas manga larga
Corbatas
Cinturones
Chaquetas
Formales
Informales : tennis
Sábanas, toallas
grandes
y chiquitas, jabón, papel
de baño
Relojes y lentes de sol
• Ropa casual Jeans
Shorts
Polos y camisetas
• Pijamas
Lado sala se compone
por:
• Estanterías
• Área de televisión
• Área de vino y
alcoholes
• Área de exhibición y
guardar las
cámaras

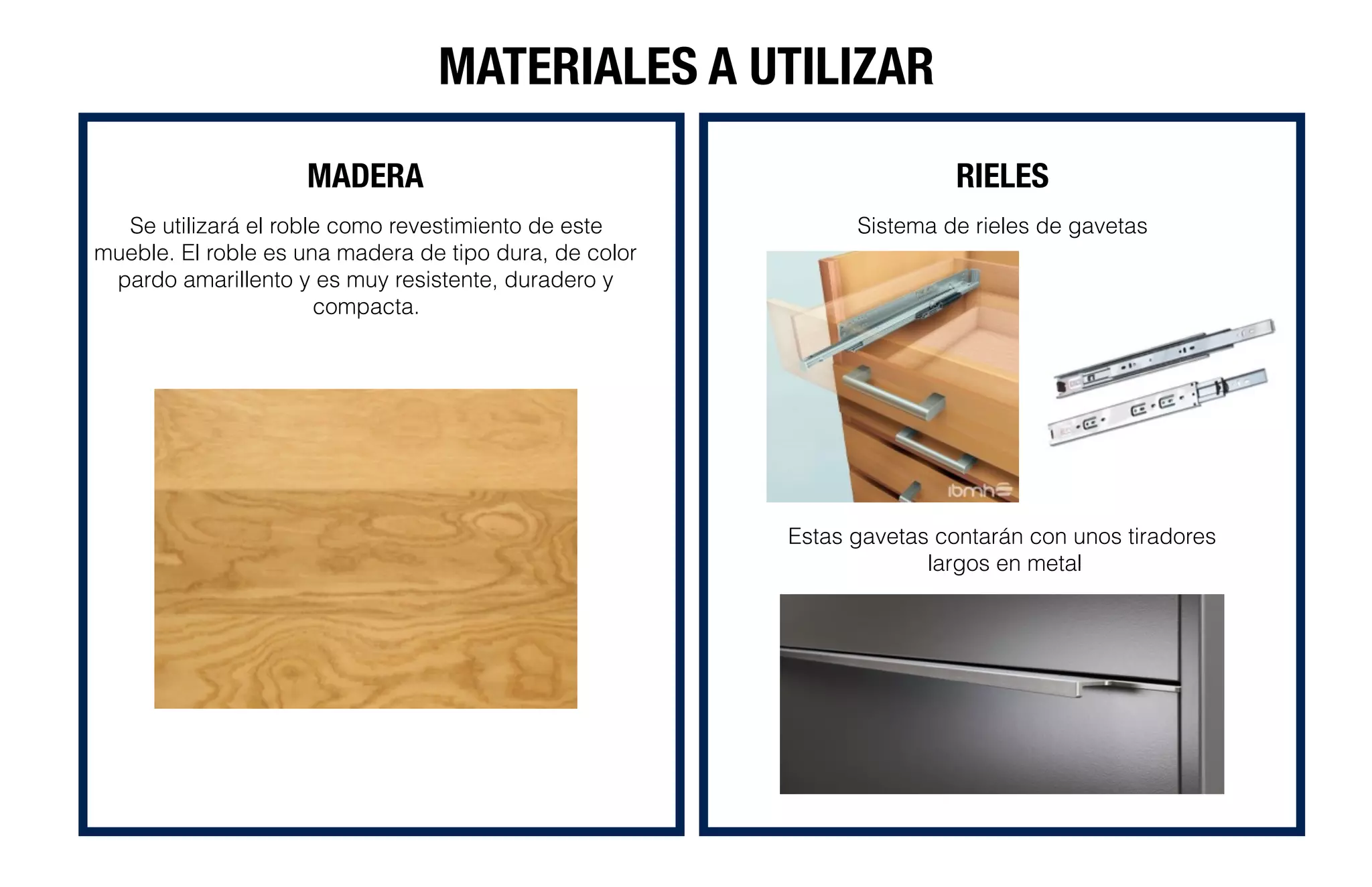

5. MATERIALES A UTILIZAR
MADERA RIELES
Sistema de rieles de gavetas
Estas gavetas contarán con unos tiradores
largos en metal
Se utilizará el roble como revestimiento de este
mueble. El roble es una madera de tipo dura, de color
pardo amarillento y es muy resistente, duradero y
compacta.

6. PLANTA ARQUITECTÓNICA DIMENSIONADA

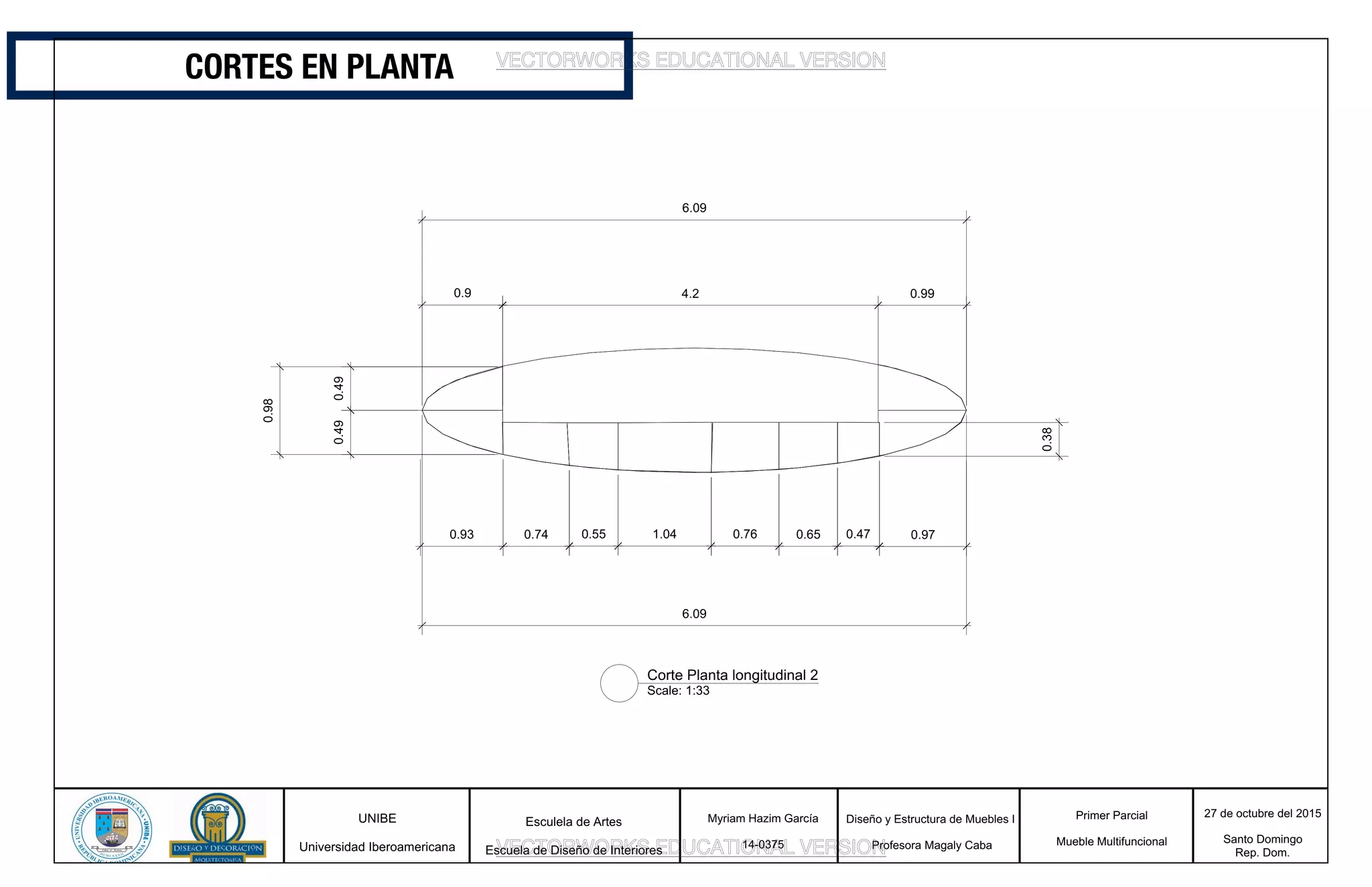

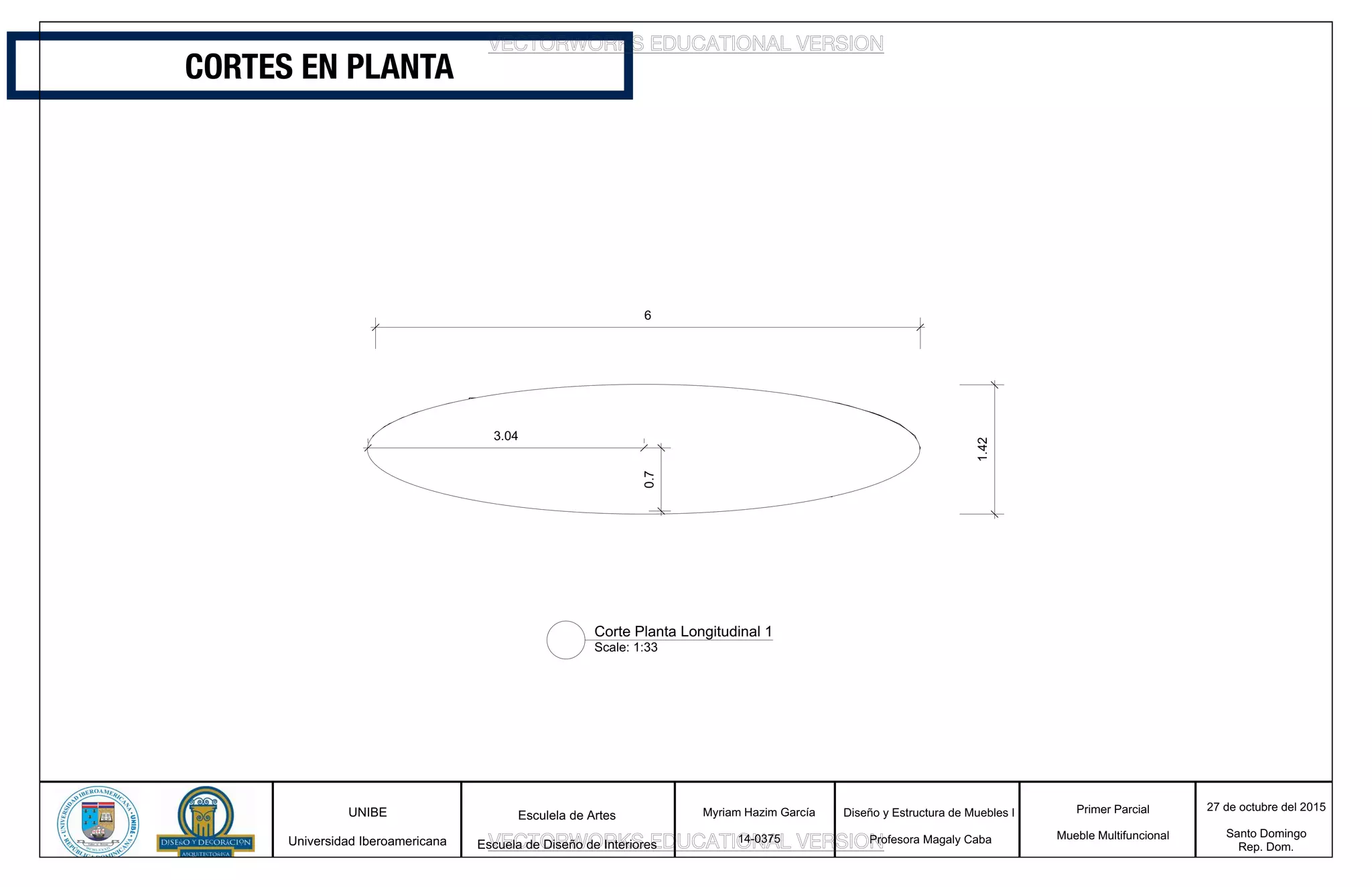

7. CORTES EN PLANTA

8. CORTES EN PLANTA

9. CORTES EN PLANTA

10. SEÑALIZACIÓN EN PLANTA SECCIONES

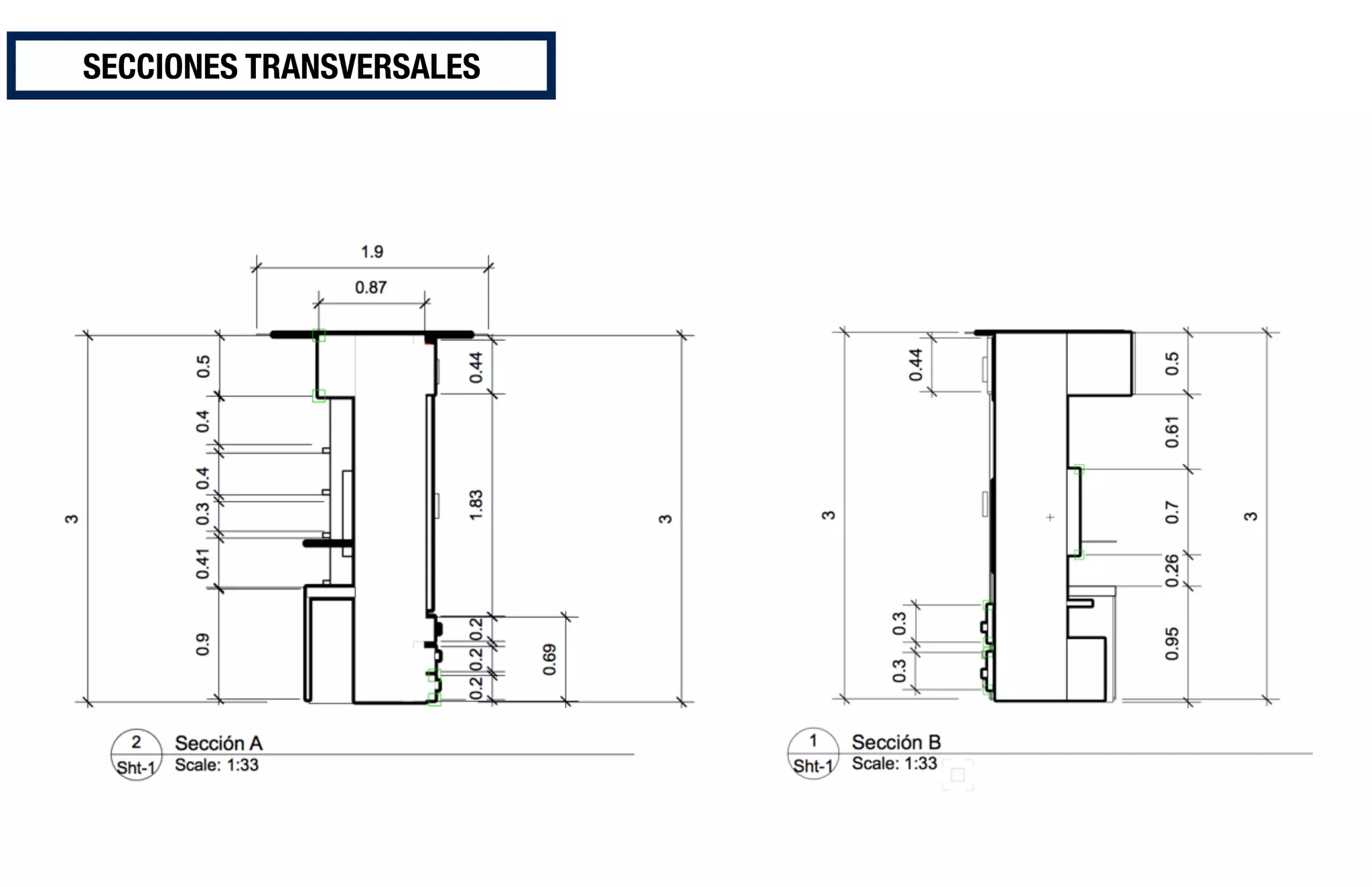

11. SECCIONES TRANSVERSALES

12. ZONIFICACIÓN LADO SALA
TV
Almacenaje de libro y decoración / estantería
Cuadros de fotos
Almacenaje de películas y cintas
Almacenaje de cámaras
y fotografíasDVD Playstation
Estantes
Almacenaje de alcohol
Estante para exhibir cámarasENTRADA PARA HABITACIÓN ENTRADA PARA HABITACIÓN
Cable

13. ZONIFICACIÓN LADO HABITACIÓN
Zapatos
30 pares
Ropa de cama
3 juegos
Bultos y maletas
Relojes 20
Lentes de sol 40
Ropa BlancaRelojes
Trajes de baño 10 y suit de surf 5
Pijamas 10 piezas y ropa interior 20
Almacenaje de accesorios
de deportes
Ropa deportiva Ropa formal
Camisa dobladas 10 piezas
ENTRADA PARA SALA ENTRADA PARA SALA

14. ELEVACIÓN FRONTAL - LADO SALA

15. ELEVACIÓN FRONTAL - LADO HABITACIÓN

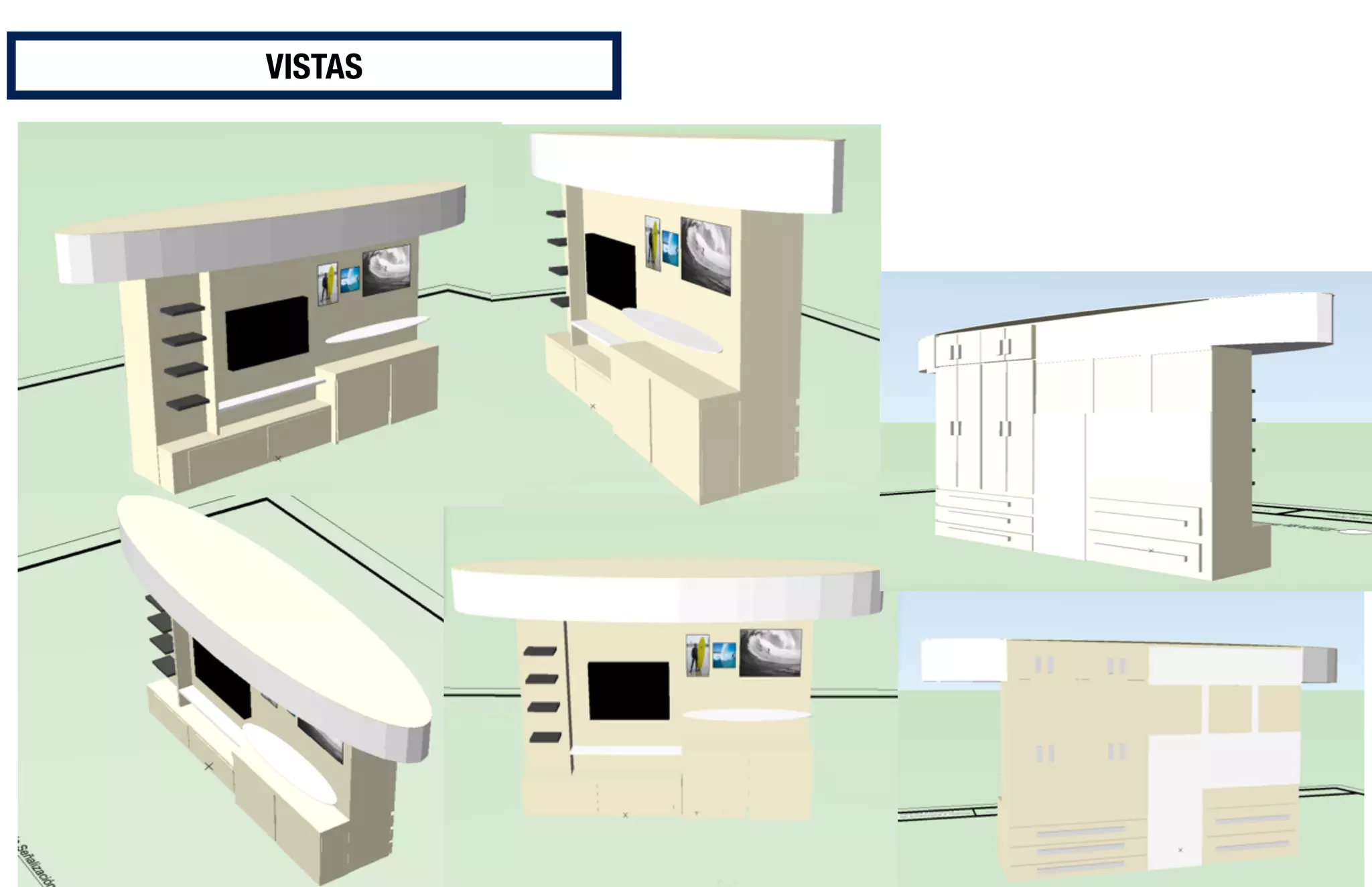

16. VISTAS
