El documento presenta una introducción a la neumática, incluyendo sus aplicaciones, leyes fundamentales, elementos básicos de una instalación neumática como compresores, refrigeradores, acumuladores, secadores y filtros, y los principales componentes neumáticos con su simbología como válvulas direccionales, reguladores de presión y caudal, cilindros y detectores. También se mencionan diagramas espacio-fase y ejemplos de circuitos neumáticos, así como funciones lógicas.

1. NEUMÁTICA

2. INDICE BIBLIOGRAFÍA NEUMÁTICA (AIRE) APLICACIONES DE LA NEUMÁTICA LEYES FUNDAMENTALES DE LOS GASES ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTICA COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) DIAGRAMA ESPACIO-FASE(Ó PASO) EJEMPLO DE CIRCUITO Y SIMBOLOGÍA FUNCIONES LÓGICAS

3. BIBLIOGRAFÍA Neumática Ed. Paraninfo, A.Serrano Nicolás. Control electroneumático y electrónico. Ed Marcombo J.Hyde... Circuitos básicos de neumática Ed Marcombo, Vicent Lladonsa Circuitos básicos de electroneumática Ed Marcombo, Vicent Lladonsa Cursos de Festo y Norgren Martonair

4. NEUMÁTICA (AIRE) PNEUMA = ALIENTO SOPLO AIRE = MEZCLA GASEOSA: NITROGENO (N 2 ) 78% DEL VOLUMEN OXIGENO (O 2 ) 21% DEL VOLUMEN OTROS GASES(HELIO,HIDROGENO...) VAPOR DE AGUA (HUMEDAD) EL AIRE EN NEUMATICA DEBE ESTAR EXENTO DE ACEITE AGUA Y PARTICULAS SÓLIDAS

5. APLICACIONES DE LA NEUMÁTICA Industria alimentaría Industria del automóvil Industria del plástico. Industria química y petroquímica Industria de la madera Industria mecánica y metalúrgica.....

6. LEYES FUNDAMENTALES DE LOS GASES Las leyes que se aplican en neumática son: Ley de Boyle-Mariott e A temperatura constante la presión por el volumen siempre es constante P 1 · V 1 = P 2 · V 2 = P 3 V 3 = ... Ley de Gay Lussac A presión constante , el volumen es directamente proporcional a su temperatura absoluta. V 2 / V 1 = T 2 / T 1 Ley de Charles A volumen constante la presión absoluta es directamente proporcional a la temperatura absoluta. P 1 / T 1 = P 2 / T 2 Ecuación general de los gases P 1 · V 1 / T 1 = P 2 · V 2 / T 2 = P 3 V 3 / T 3 = cte

7. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTICA DIGRAMA DE BLOQUES:Instalación COMPRE - SOR REFRIGE - RADOR ACUMU - LADOR SECADOR FILTRO

8. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A COMPRESORES : convierten la energía mecánica de un motor en potencial de aire comprimido. TIPOS: Alternativos (Pistón): Simple efecto ó doble efecto. Y una etapa o dos etapas. Rotativos: De tornillo. De paletas....

9. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A COMPRESOR TORNILLO+ SECADOR FRIGORÍFICO: Diagrama de flujo Representación de un compresor

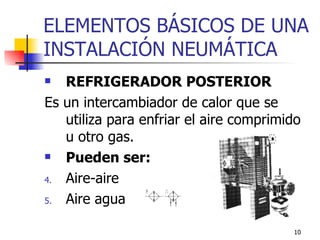

10. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A REFRIGERADOR POSTERIOR Es un intercambiador de calor que se utiliza para enfriar el aire comprimido u otro gas. Pueden ser: Aire-aire Aire agua

11. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A DEPOSITO DE AIRE COMPRIMIDO(Funciones) Almacenar aire Minimizar los arranques del compresor Enfriamiento adicional del aire Tiene: válvula de seguridad, manómetro y grifo de purga. También posee : Una tapa de inspección visual (Boca de hombre). Y una placa para el control de inspecciones por organismos autorizados (RAP-ITC-MIE-AP17)

12. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A SECADOR DE AIRE : Evita que entre en el circuito neumático humedad y destruya los componentes. Pueden ser : De adsorción . Frigoríficos Secador

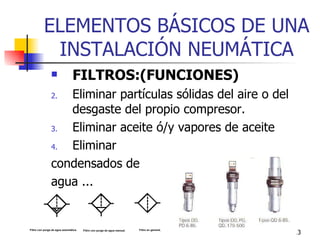

13. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A FILTROS:(FUNCIONES) Eliminar partículas sólidas del aire o del desgaste del propio compresor. Eliminar aceite ó/y vapores de aceite Eliminar condensados de agua ... Filtro con purga de agua automática. Filtro con purga de agua manual. Filtro en general.

14. ELEMENTOS BÁSICO S DE UN A INSTALACIÓN NEUMÁTIC A Red de distribución de aire : Con cobre Con hierro galvanizado PVC ó nylon Sistema de conexión Racores rápidos Equipo tratamiento aire Nota: Existen diagramas y reglas de cálculo de instalaciones(v=6-10m/s)

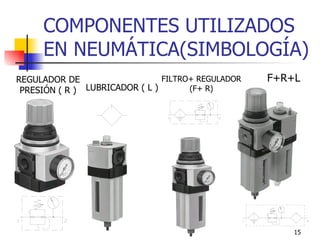

15. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) REGULADOR DE PRESIÓN ( R ) LUBRICADOR ( L ) FILTRO+ REGULADOR (F+ R) F+R+L

16. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) ELEMENTOS DE MANDO NEUMATICO FUNCIONAMIENTO Y PREPARACION DE VALVULAS DIRECCIONALES

17. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) VALVULAS DIRECCIONALES ACCIONAMIENTOS DE VALVULAS DIRECCIONALES 4 Neumáticos 2 Mecánicos. 1 Manuales. 3 Eléctricos.

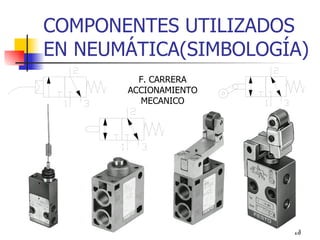

18. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) F. CARRERA ACCIONAMIENTO MECANICO

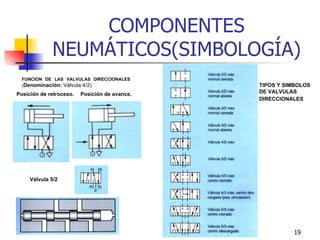

19. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) Posición de retroceso. Posición de avance. FUNCION DE LAS VALVULAS DIRECCIONALES ( Denominación: Válvula 4/2) Válvula 5/2 TIPOS Y SIMBOLOS DE VALVULAS DIRECCIONALES

20. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) Válvulas Accionamiento manual auxiliar. Válvulas con actuador émbolo diferencial.

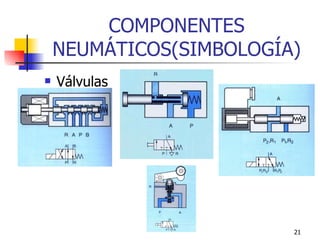

21. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) Válvulas

22. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA)

23. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) OTRAS VÁLVULAS : Válvulas de bloqueo ó antirretorno . Válvulas reguladoras de caudal . Válvula reguladora de presión. Válvula de escape rápido. Válvula selectora de circuito. Válvula de simultaneidad.

24. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) Válvula de bloqueo. Válvula de bloqueo pilotada.

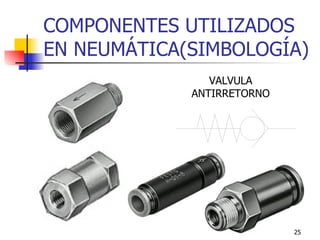

25. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) VALVULA ANTIRRETORNO

26. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA) Válvula reguladora de caudal Válvula estranguladora de caudal unidireccional. Ejemplos de aplicación.

27. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) REGULADORES DE CAUDAL

28. COMPONENTES NEUMÁTICOS(SIMBOLOGÍA)

29. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) REGULADORES DE PRESIÓN

30. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) Válvula de Escape Rápido

31. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA)

32. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) Válvula Selectora de Circuito

33. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) Válvula simultaneidad

34. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) CILINDRO SIMPLE EFECTO C. D. E. MAGNETICO CON AMORTIGUACIÓN REGULABLE Y FRENO EN VASTAGO C. D. E. VASTAGO PASANTE

35. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) CILINDRO DOBLE EFECTO (C. D. E.) C. D. E. MAGNETICO C. D. E. MAGNETICO Y CON AMORTIGUACIÓN REGULABLE

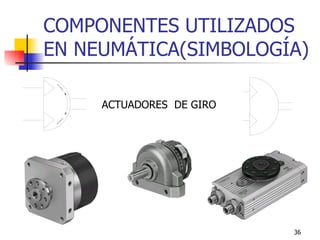

36. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) ACTUADORES DE GIRO

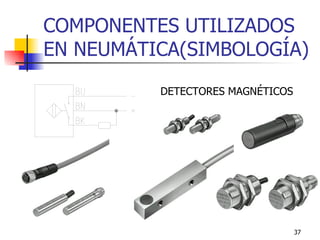

37. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) DETECTORES MAGNÉTICOS

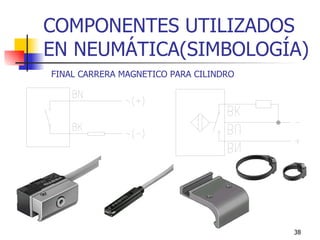

38. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) FINAL CARRERA MAGNETICO PARA CILINDRO

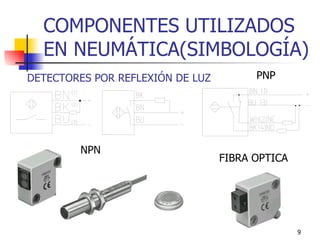

39. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) NPN PNP FIBRA OPTICA DETECTORES POR REFLEXIÓN DE LUZ

40. COMPONENTES UTILIZADOS EN NEUMÁTICA(SIMBOLOGÍA) PRESOSTATOS

41. Diagrama espacio-fase(ó paso)

42. EJEMPLO DE CIRCUITO Y SIMBOLOGÍA

43. FUNCIONES LÓGICAS Función igualdad. Función negación. Función AND. Función OR. Función NAND. Función NOR. emporizador a la conexión. Temporizador a la desconexión. Biestable. Memoria S-R.
