Este documento proporciona una introducción a la neumática, incluyendo sus aplicaciones principales en la industria, las leyes fundamentales de los gases, los elementos básicos de una instalación neumática como compresores, refrigeradores, secadores y filtros, y una explicación de los componentes neumáticos más comunes con su simbología, como válvulas direccionales, reguladores de presión, cilindros y actuadores.

1. NEUMÁTICA
1

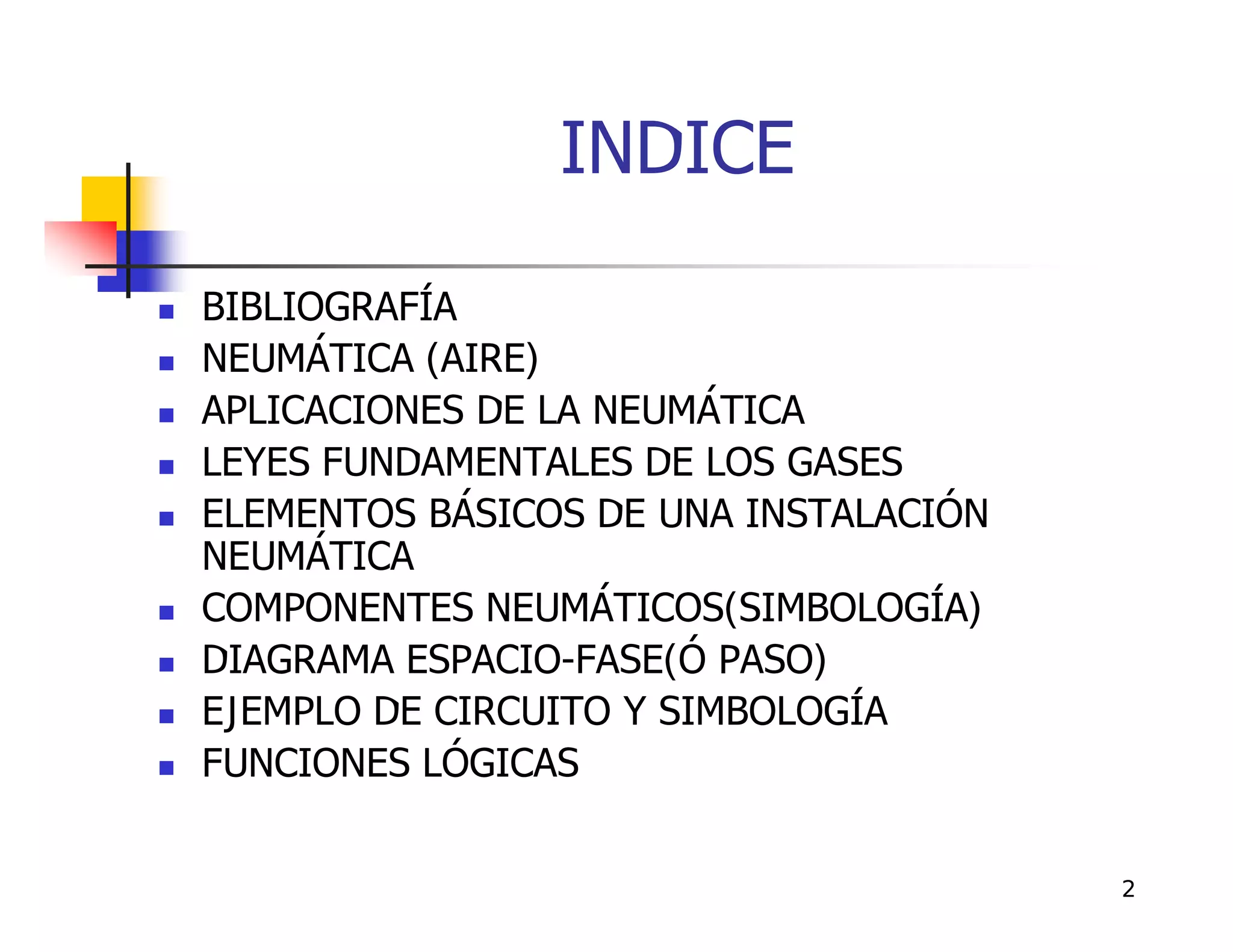

2. INDICE
BIBLIOGRAFÍA
NEUMÁTICA (AIRE)
APLICACIONES DE LA NEUMÁTICA
LEYES FUNDAMENTALES DE LOS GASES
ELEMENTOS BÁSICOS DE UNA INSTALACIÓN
NEUMÁTICA
COMPONENTES NEUMÁTICOS(SIMBOLOGÍA)
DIAGRAMA ESPACIO-FASE(Ó PASO)
EJEMPLO DE CIRCUITO Y SIMBOLOGÍA
FUNCIONES LÓGICAS
2

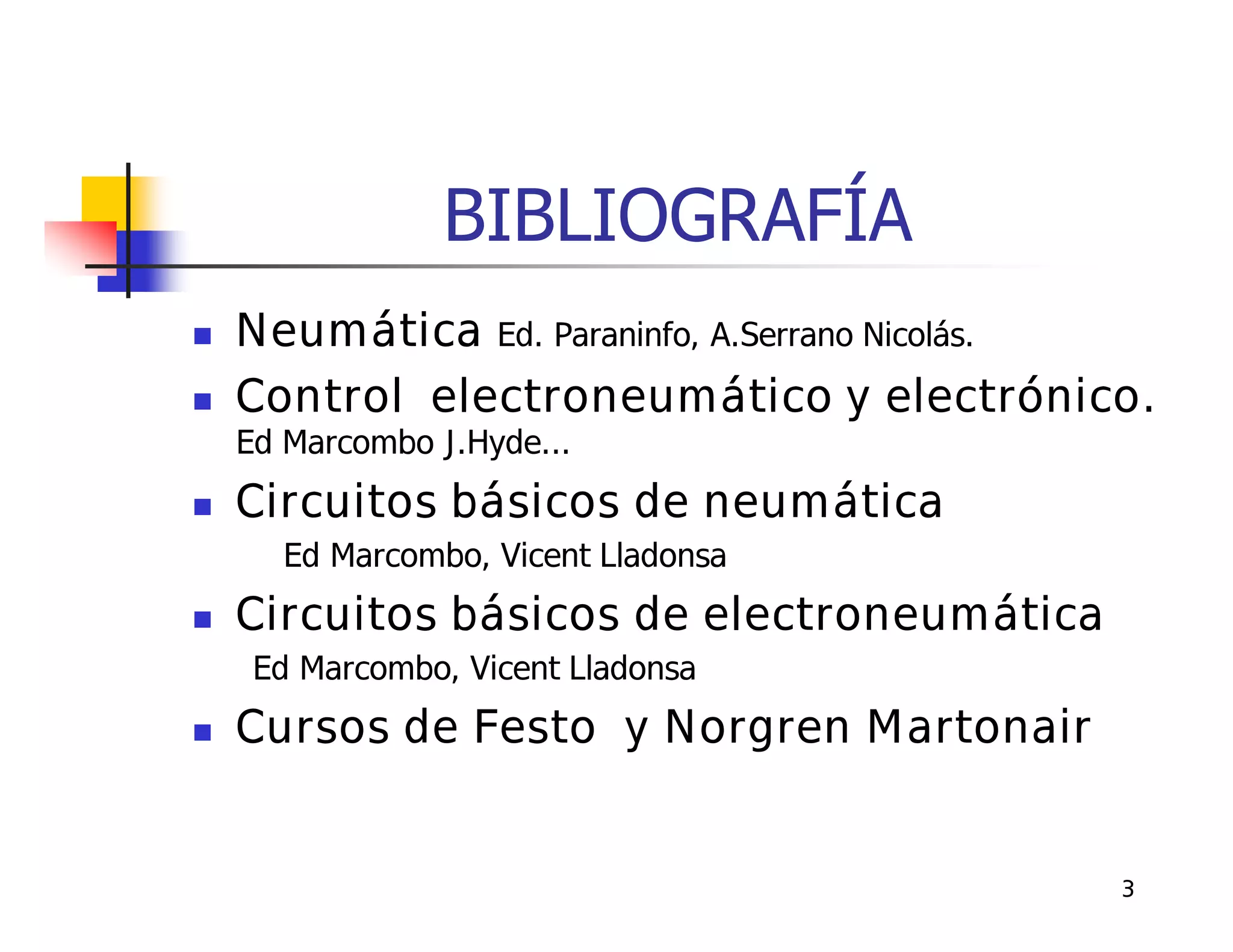

3. BIBLIOGRAFÍA
Neumática Ed. Paraninfo, A.Serrano Nicolás.
Control electroneumático y electrónico.
Ed Marcombo J.Hyde...
Circuitos básicos de neumática
Ed Marcombo, Vicent Lladonsa
Circuitos básicos de electroneumática
Ed Marcombo, Vicent Lladonsa
Cursos de Festo y Norgren Martonair
3

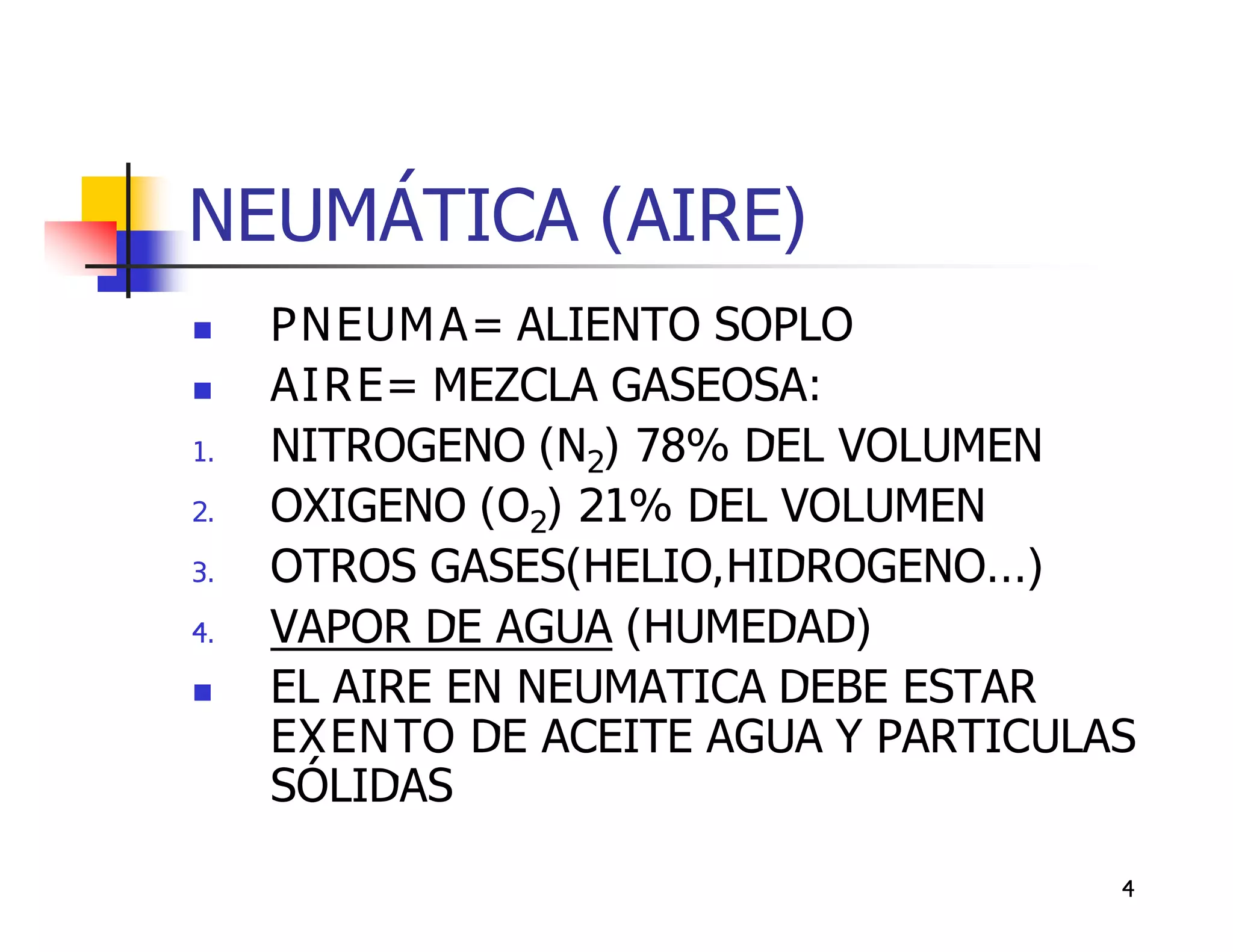

4. NEUMÁTICA (AIRE)
PNEUMA ALIENTO SOPLO
AIRE MEZCLA GASEOSA:
1. NITROGENO (N2) 78% DEL VOLUMEN
2. OXIGENO (O2) 21% DEL VOLUMEN
3. OTROS GASES(HELIO,HIDROGENO...)
4. VAPOR DE AGUA (HUMEDAD)
EL AIRE EN NEUMATICA DEBE ESTAR
EXENTO DE ACEITE AGUA Y PARTICULAS
SÓLIDAS
4

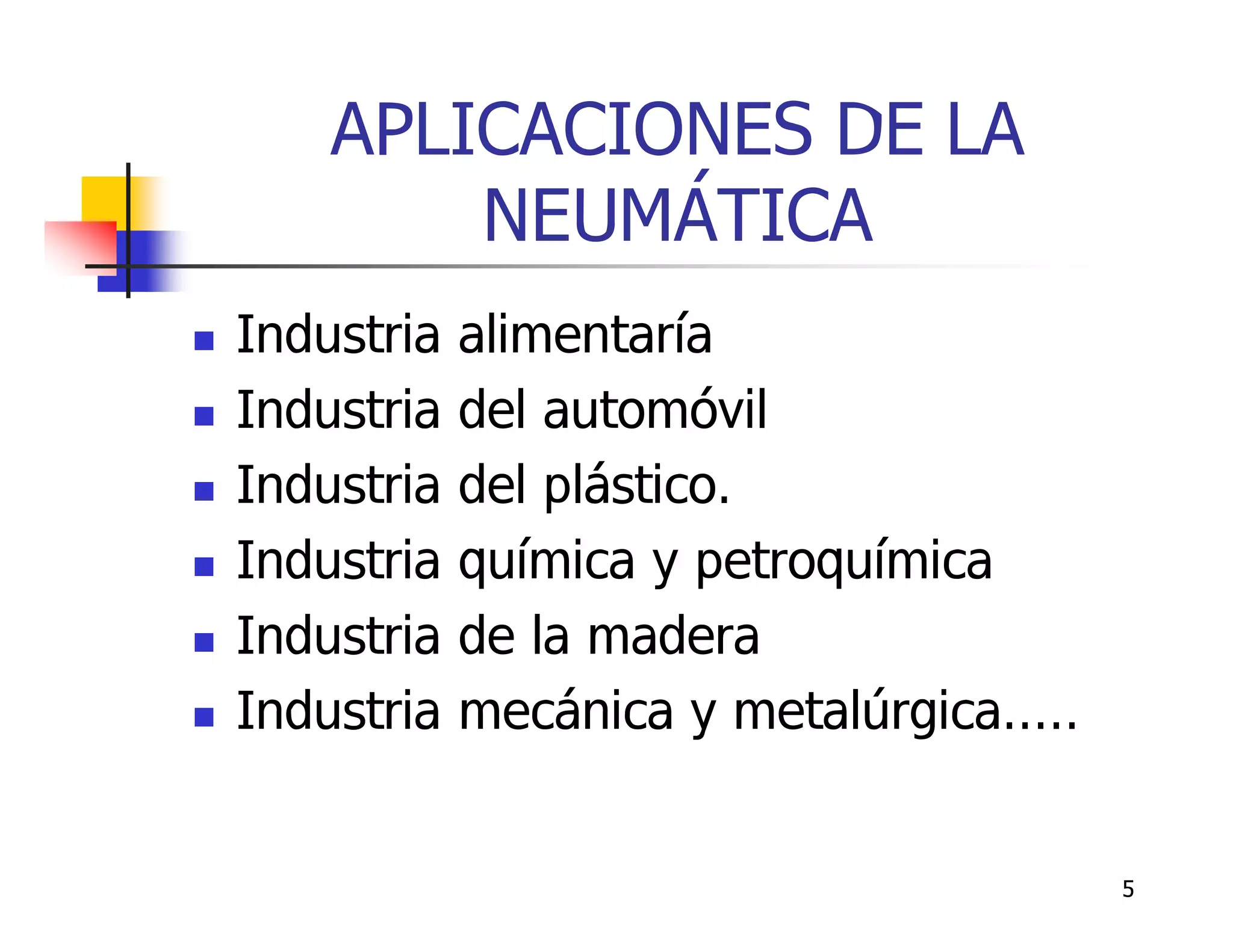

5. APLICACIONES DE LA
NEUMÁTICA
Industria alimentaría
Industria del automóvil
Industria del plástico.
Industria química y petroquímica
Industria de la madera
Industria mecánica y metalúrgica.....
5

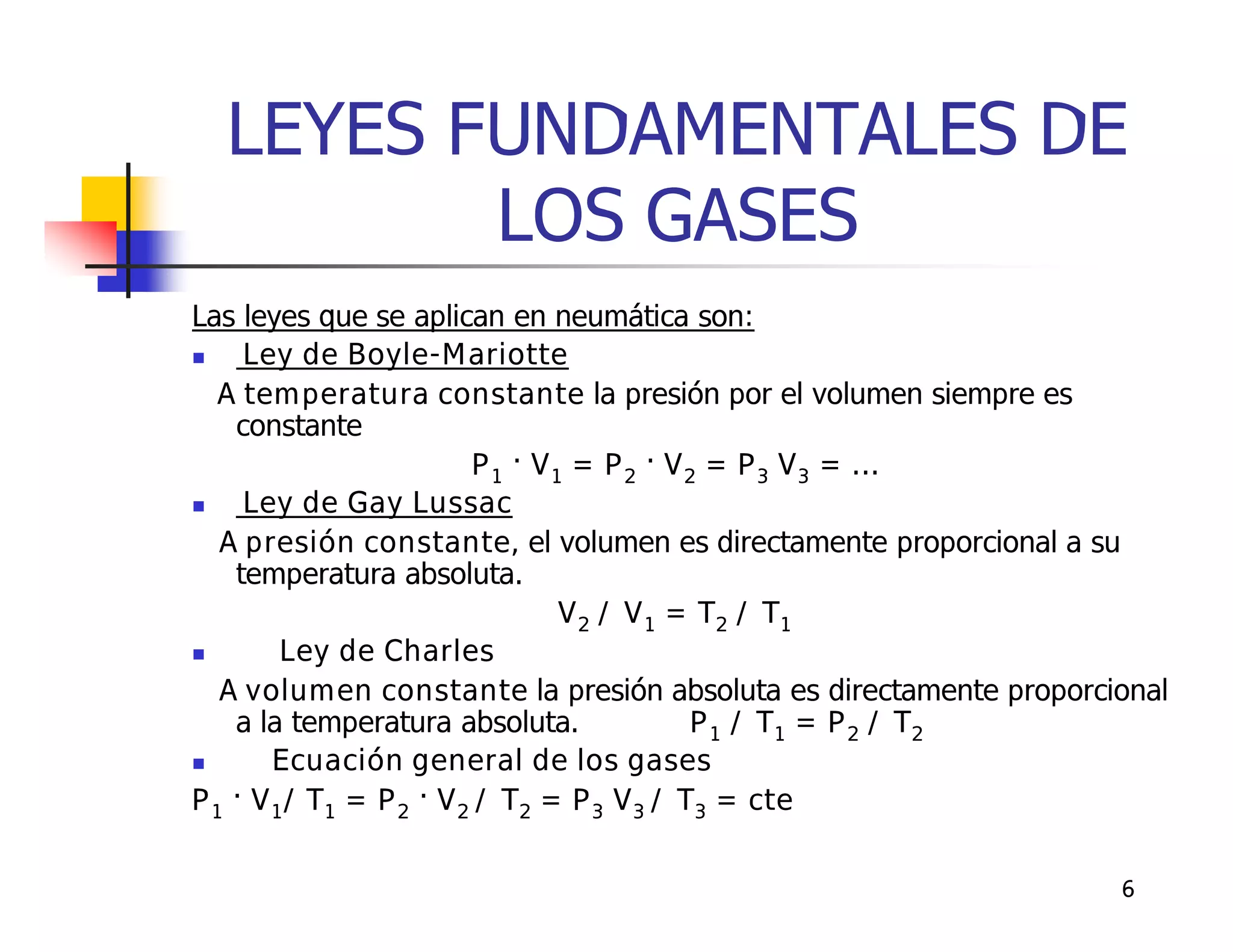

6. LEYES FUNDAMENTALES DE
LOS GASES
Las leyes que se aplican en neumática son:
Ley de Boyle-Mariotte
A temperatura constante la presión por el volumen siempre es
constante
P1 · V1 = P2 · V2 = P3 V3 = ...
Ley de Gay Lussac
A presión constante, el volumen es directamente proporcional a su
temperatura absoluta.
V2 / V1 = T2 / T1
Ley de Charles
A volumen constante la presión absoluta es directamente proporcional
a la temperatura absoluta. P1 / T1 = P2 / T2
Ecuación general de los gases
P1 · V1/ T1 = P2 · V2 / T2 = P3 V3 / T3 = cte
6

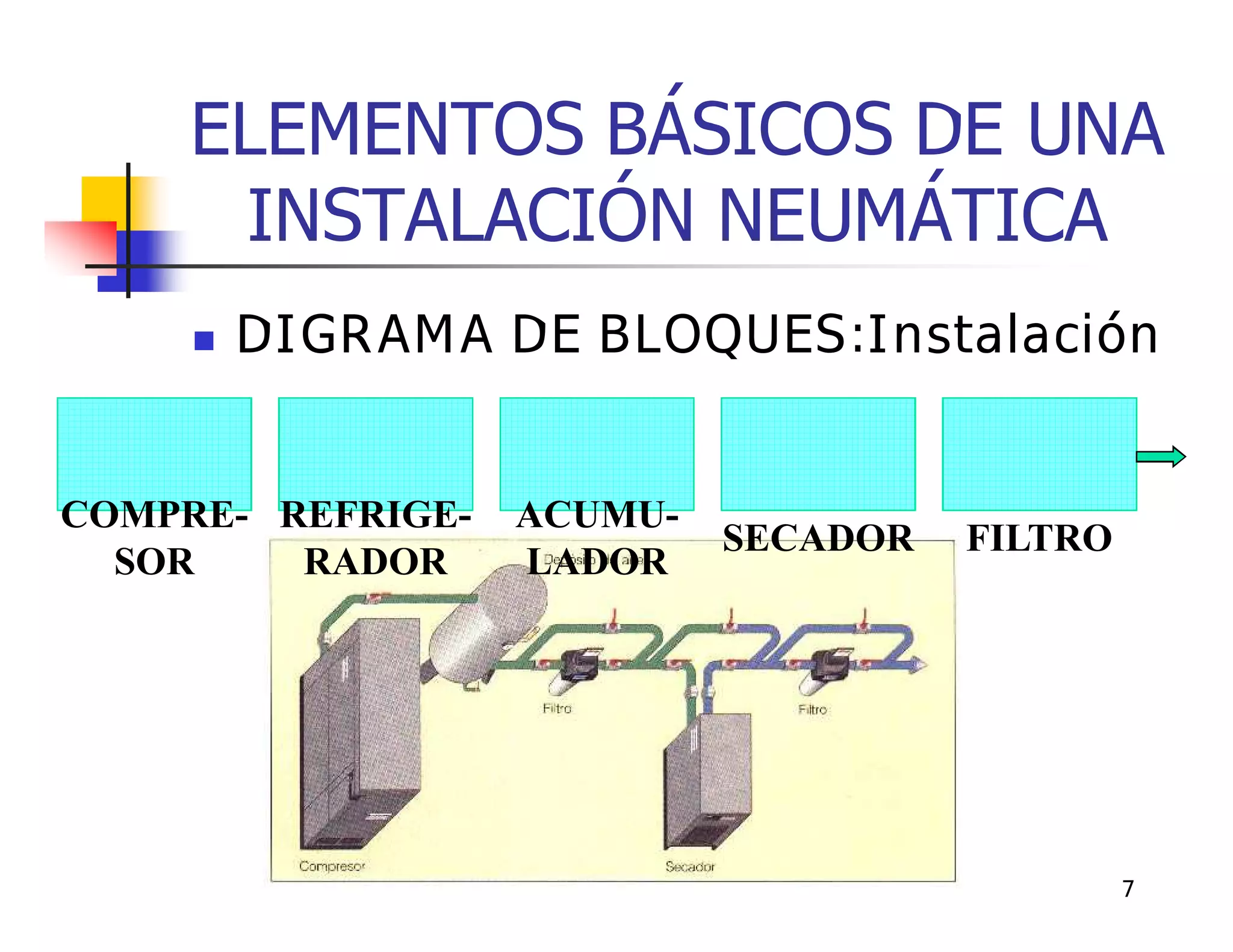

7. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
DIGRAMA DE BLOQUES:Instalación
COMPRE- REFRIGE- ACUMU-
SECADOR FILTRO
SOR RADOR LADOR
7

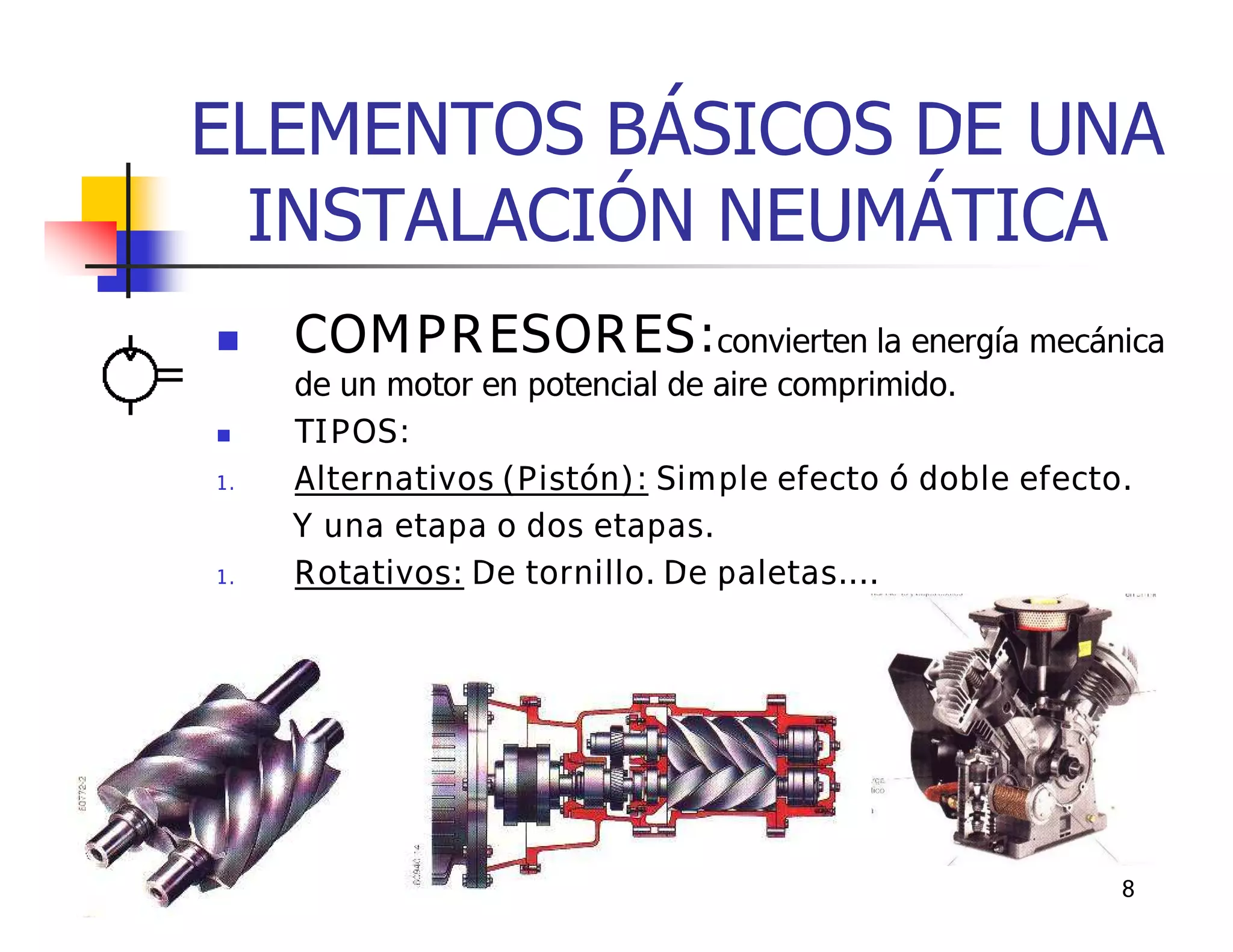

8. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
COMPRESORES:convierten la energía mecánica
de un motor en potencial de aire comprimido.
TIPOS:
1. Alternativos (Pistón): Simple efecto ó doble efecto.
Y una etapa o dos etapas.
1. Rotativos: De tornillo. De paletas....
8

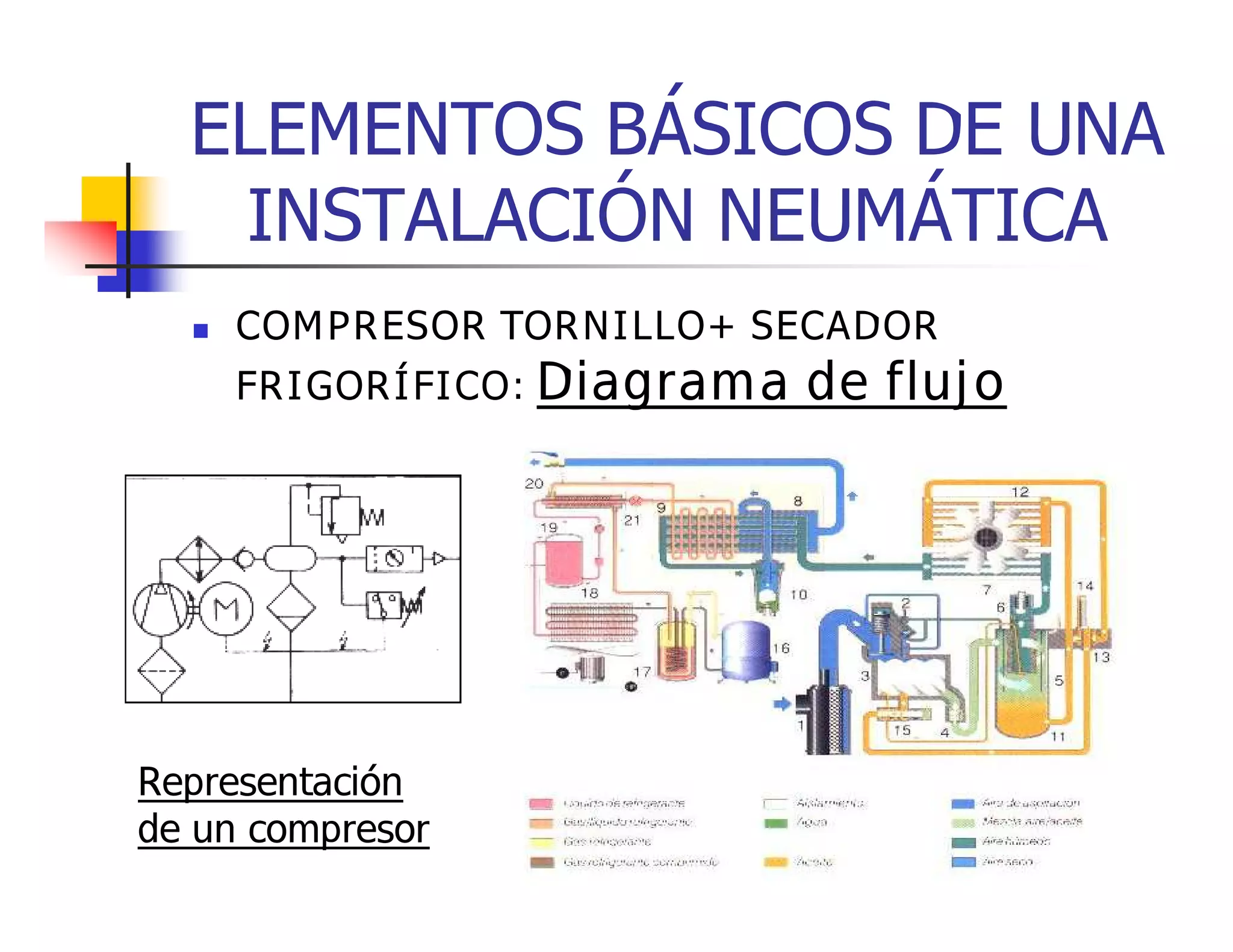

9. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
COMPRESOR TORNILLO+ SECADOR
FRIGORÍFICO: Diagrama de flujo
Representación
de un compresor
9

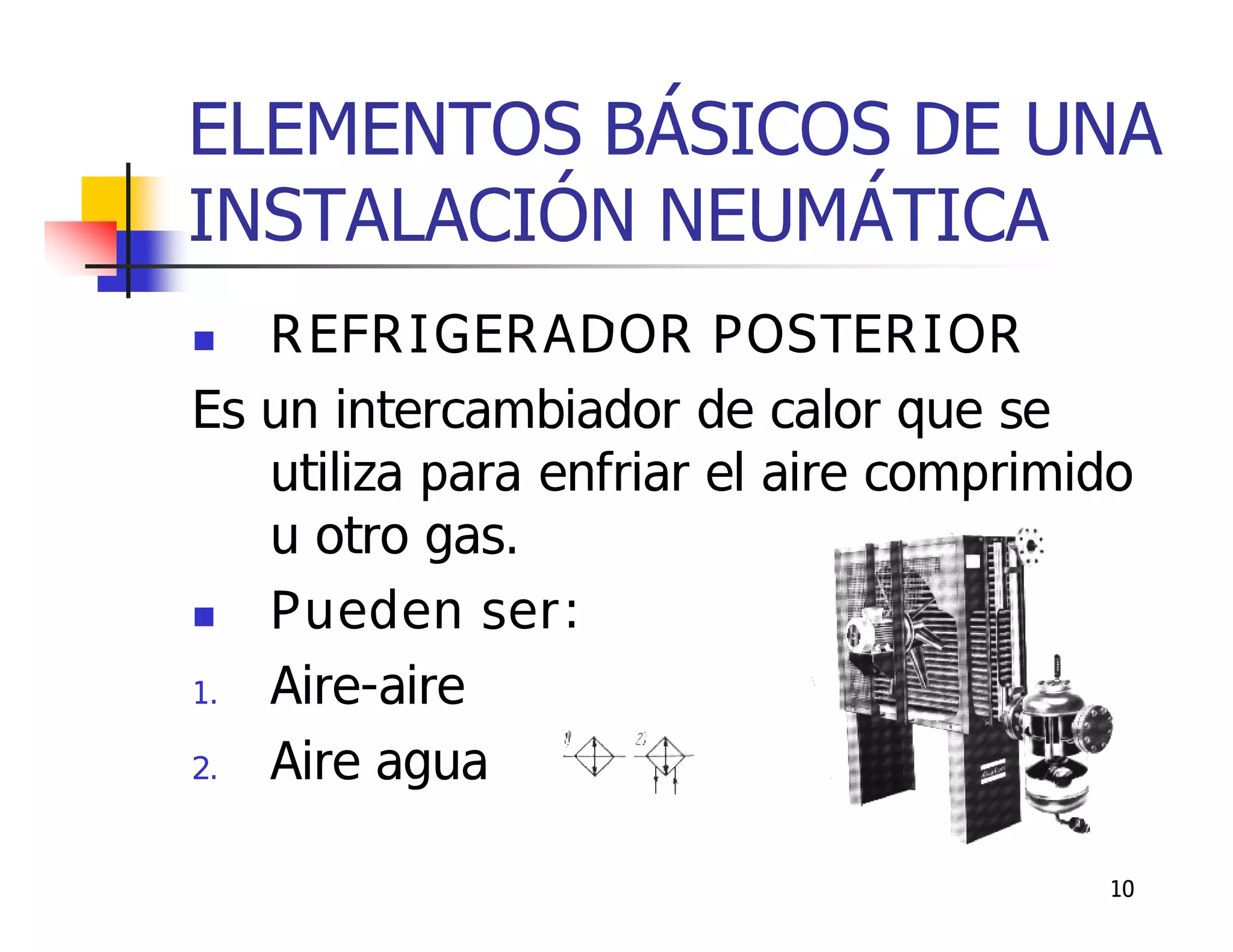

10. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
REFRIGERADOR POSTERIOR
Es un intercambiador de calor que se
utiliza para enfriar el aire comprimido
u otro gas.
Pueden ser:
1. Aire-aire
2. Aire agua
10

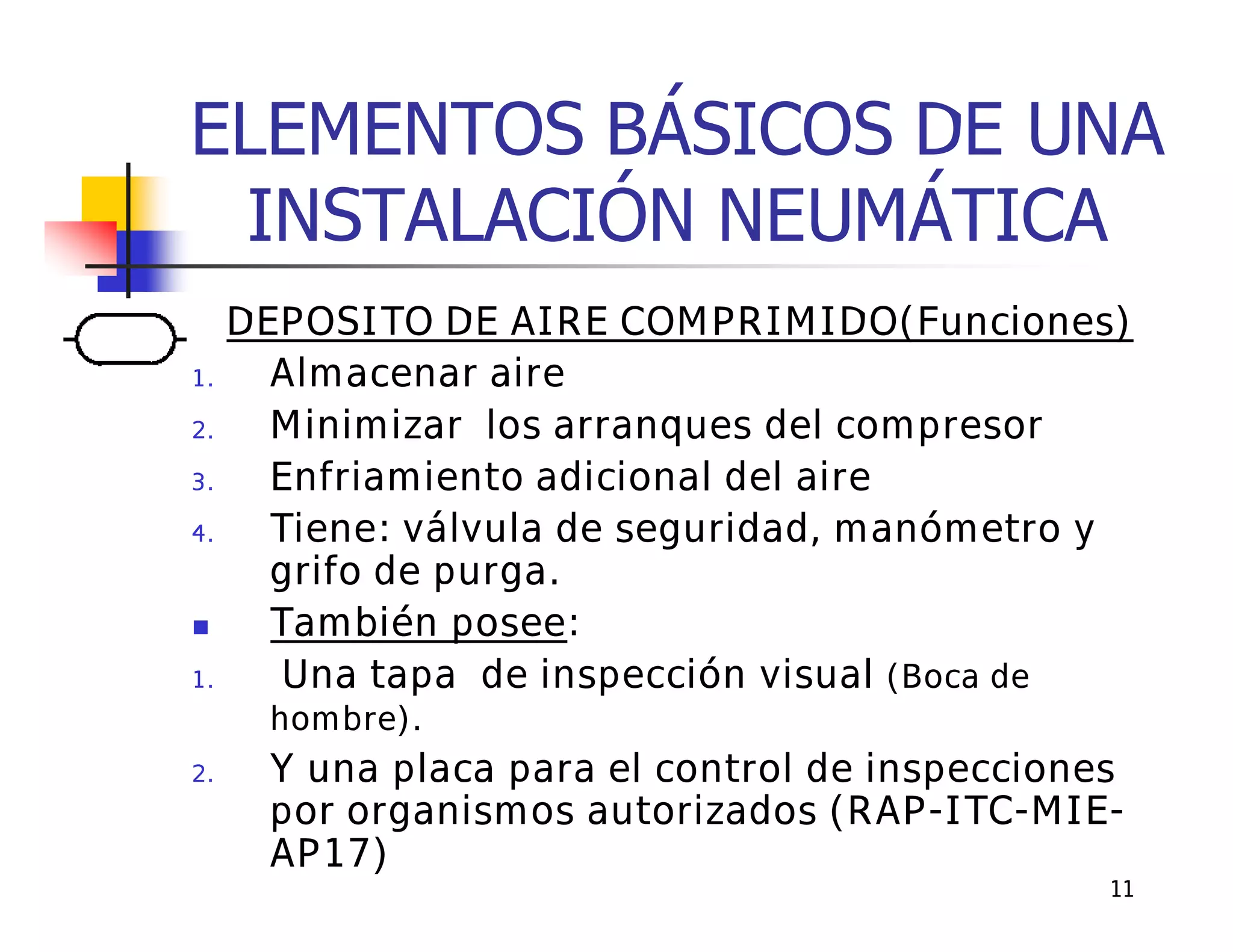

11. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
DEPOSITO DE AIRE COMPRIMIDO(Funciones)
1. Almacenar aire
2. Minimizar los arranques del compresor
3. Enfriamiento adicional del aire
4. Tiene: válvula de seguridad, manómetro y
grifo de purga.
También posee:
1. Una tapa de inspección visual (Boca de
hombre).
2. Y una placa para el control de inspecciones
por organismos autorizados (RAP-ITC-MIE-
AP17)
11

12. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
SECADOR DE AIRE:
Evita que entre en el circuito
neumático humedad y
destruya los componentes.
Pueden ser:
1. De adsorción.
2. Frigoríficos
Secador
12

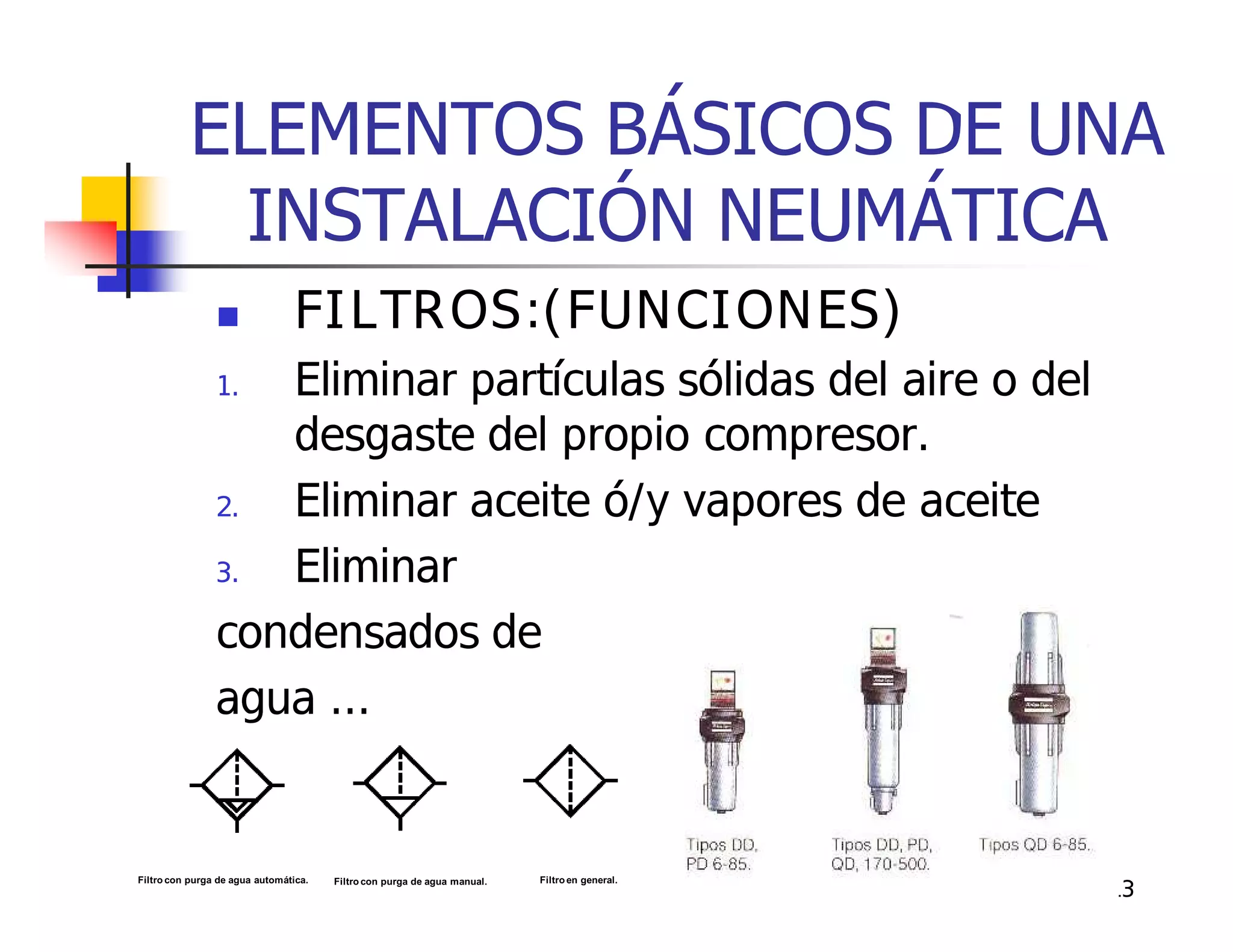

13. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
FILTROS:(FUNCIONES)
1. Eliminar partículas sólidas del aire o del
desgaste del propio compresor.
2. Eliminar aceite ó/y vapores de aceite
3. Eliminar
condensados de
agua ...
13
Filtro con purga de agua automática. Filtro con purga de agua manual. Filtro en general.

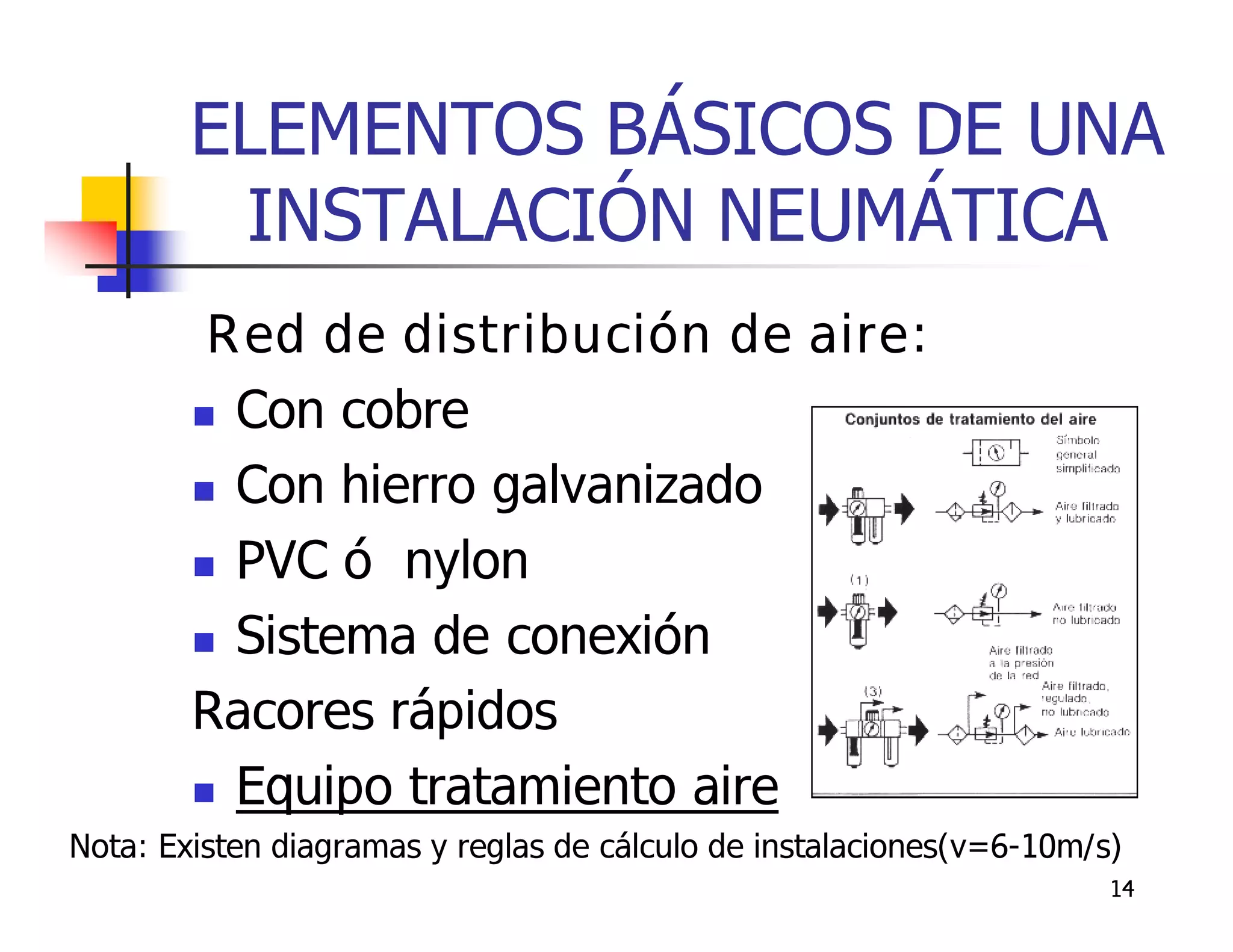

14. ELEMENTOS BÁSICOS DE UNA
INSTALACIÓN NEUMÁTICA
Red de distribución de aire:
Con cobre
Con hierro galvanizado
PVC ó nylon
Sistema de conexión
Racores rápidos
Equipo tratamiento aire
Nota: Existen diagramas y reglas de cálculo de instalaciones(v=6-10m/s)
14

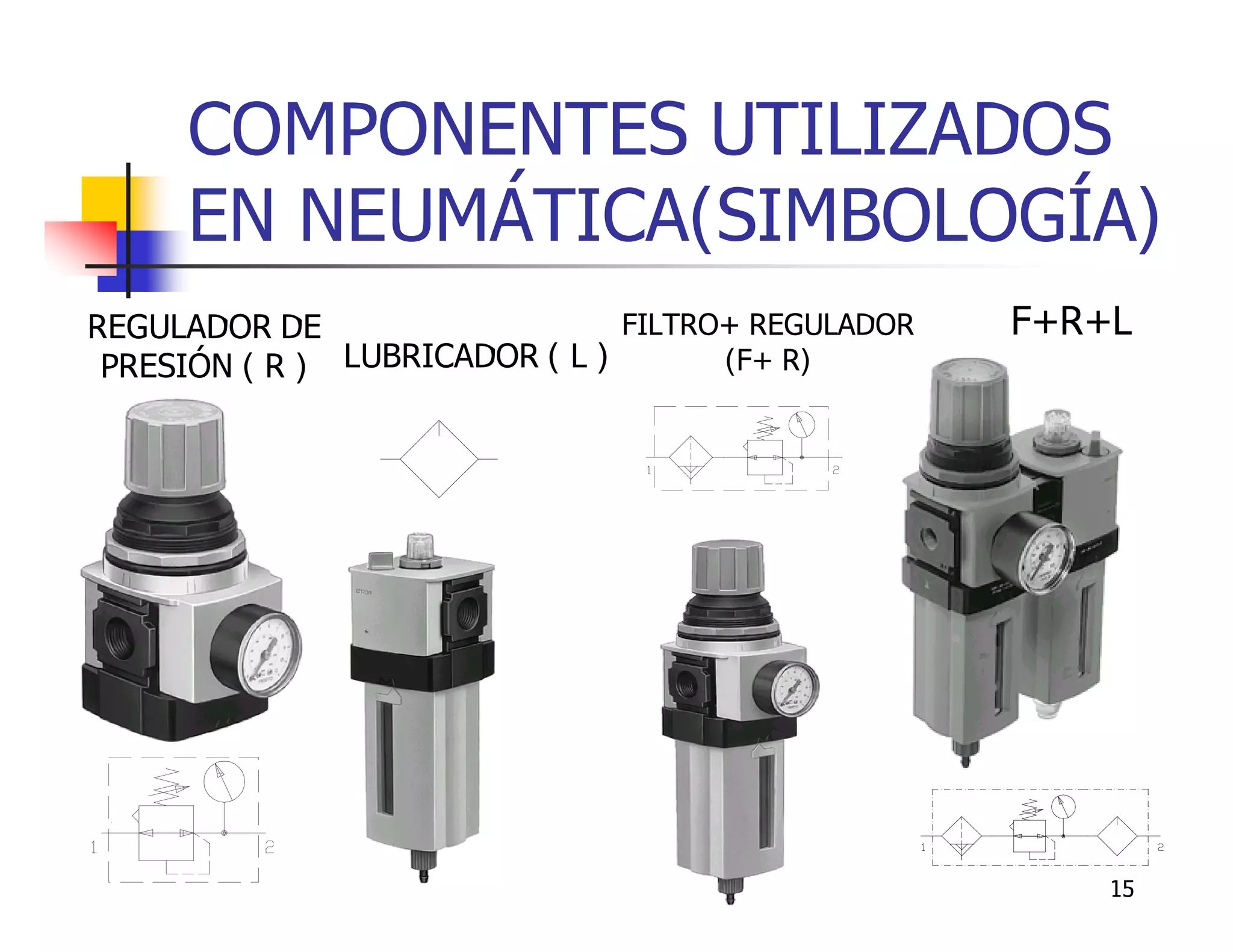

15. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
REGULADOR DE FILTRO+ REGULADOR F+R+L
PRESIÓN ( R ) LUBRICADOR ( L ) (F+ R)
15

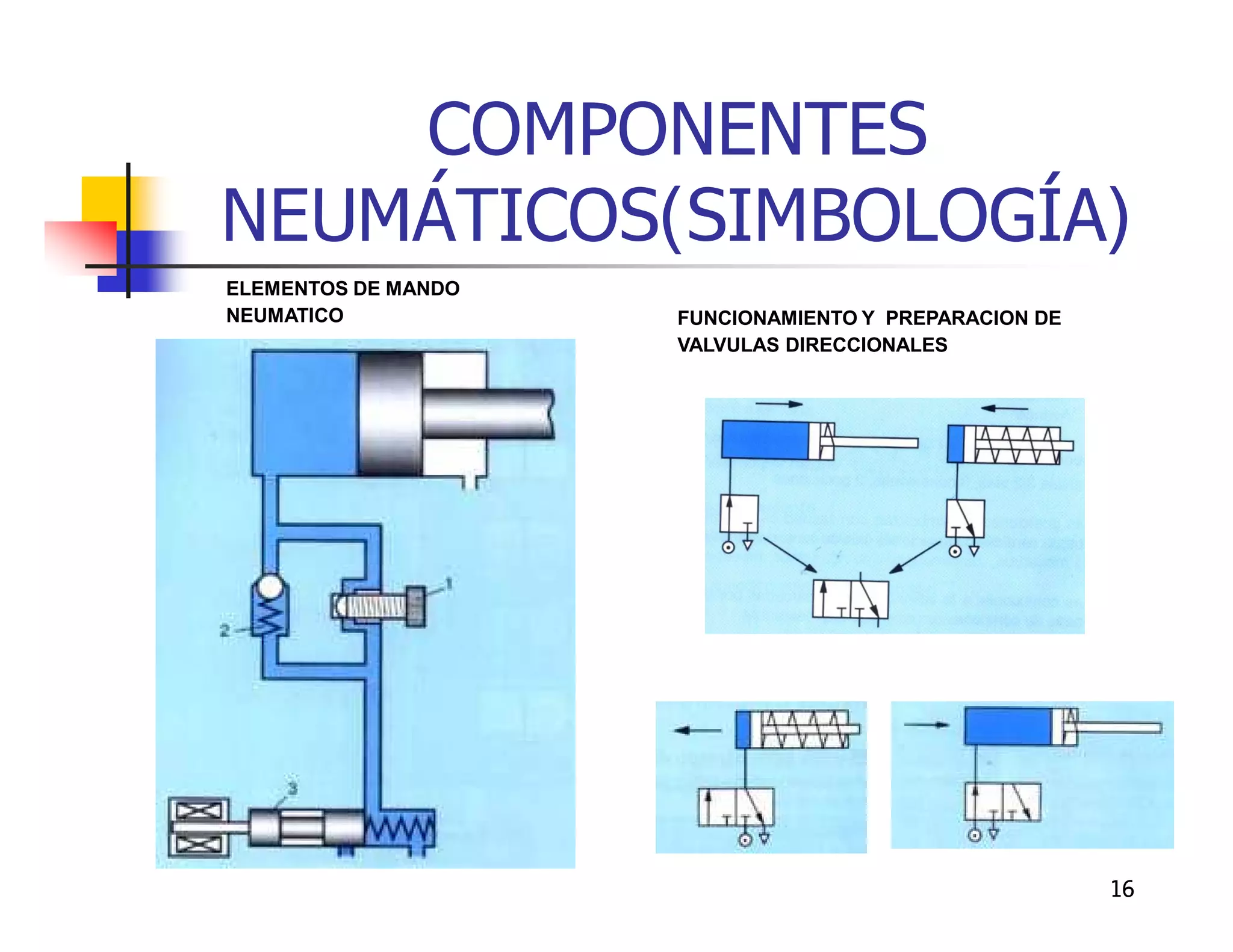

16. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
ELEMENTOS DE MANDO
NEUMATICO FUNCIONAMIENTO Y PREPARACION DE
VALVULAS DIRECCIONALES
16

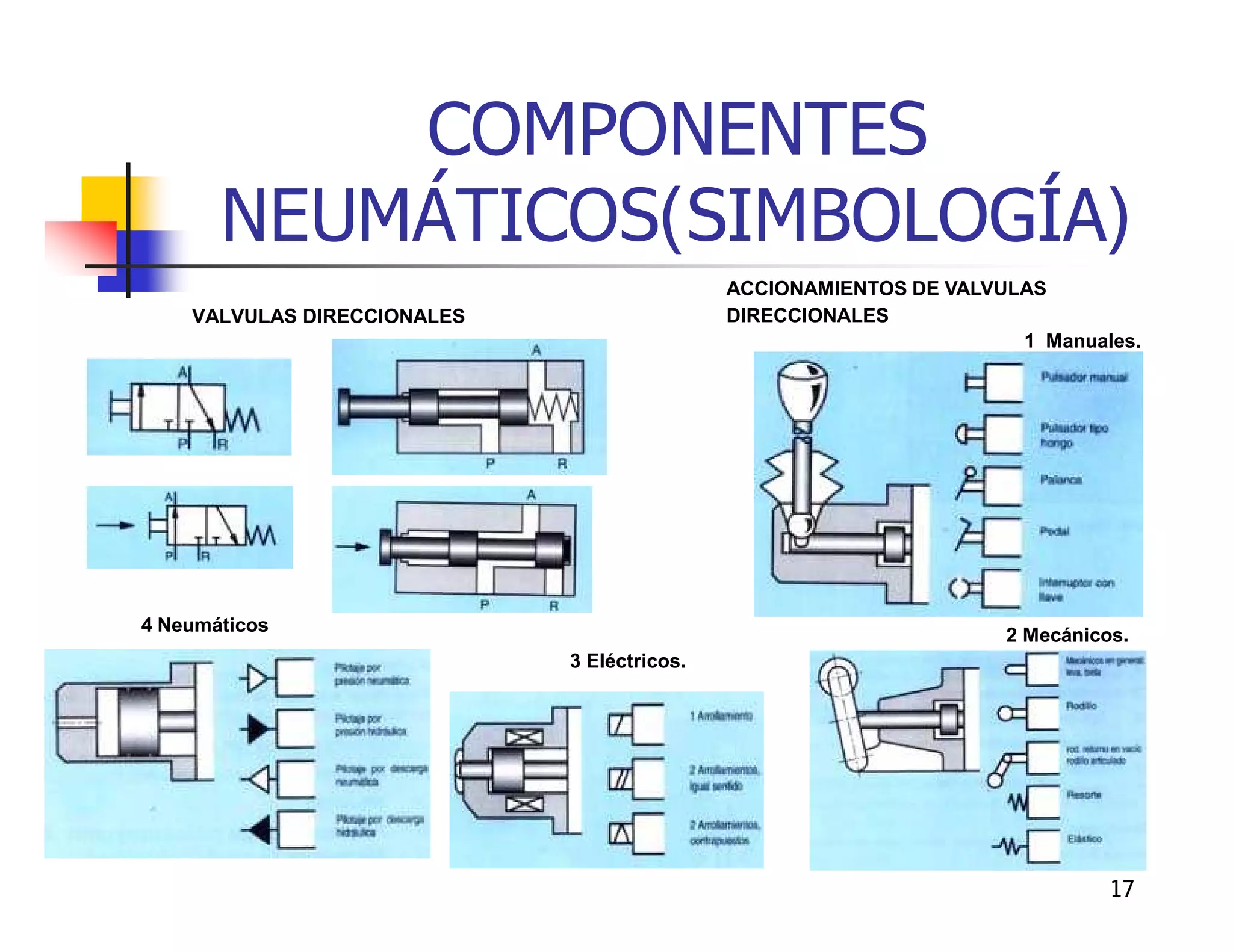

17. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
ACCIONAMIENTOS DE VALVULAS
VALVULAS DIRECCIONALES DIRECCIONALES
1 Manuales.
4 Neumáticos
2 Mecánicos.
3 Eléctricos.
17

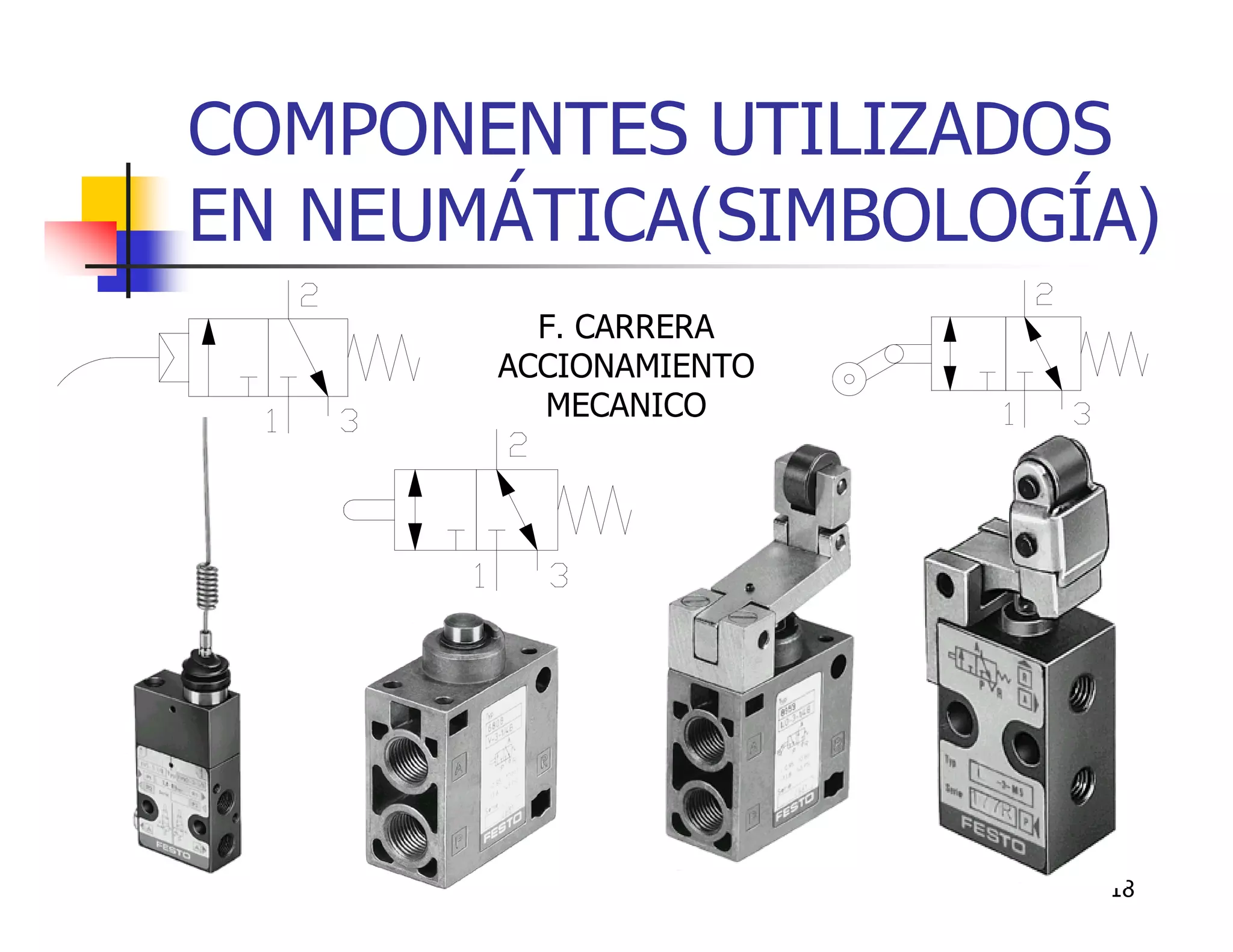

18. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
F. CARRERA
ACCIONAMIENTO
MECANICO
18

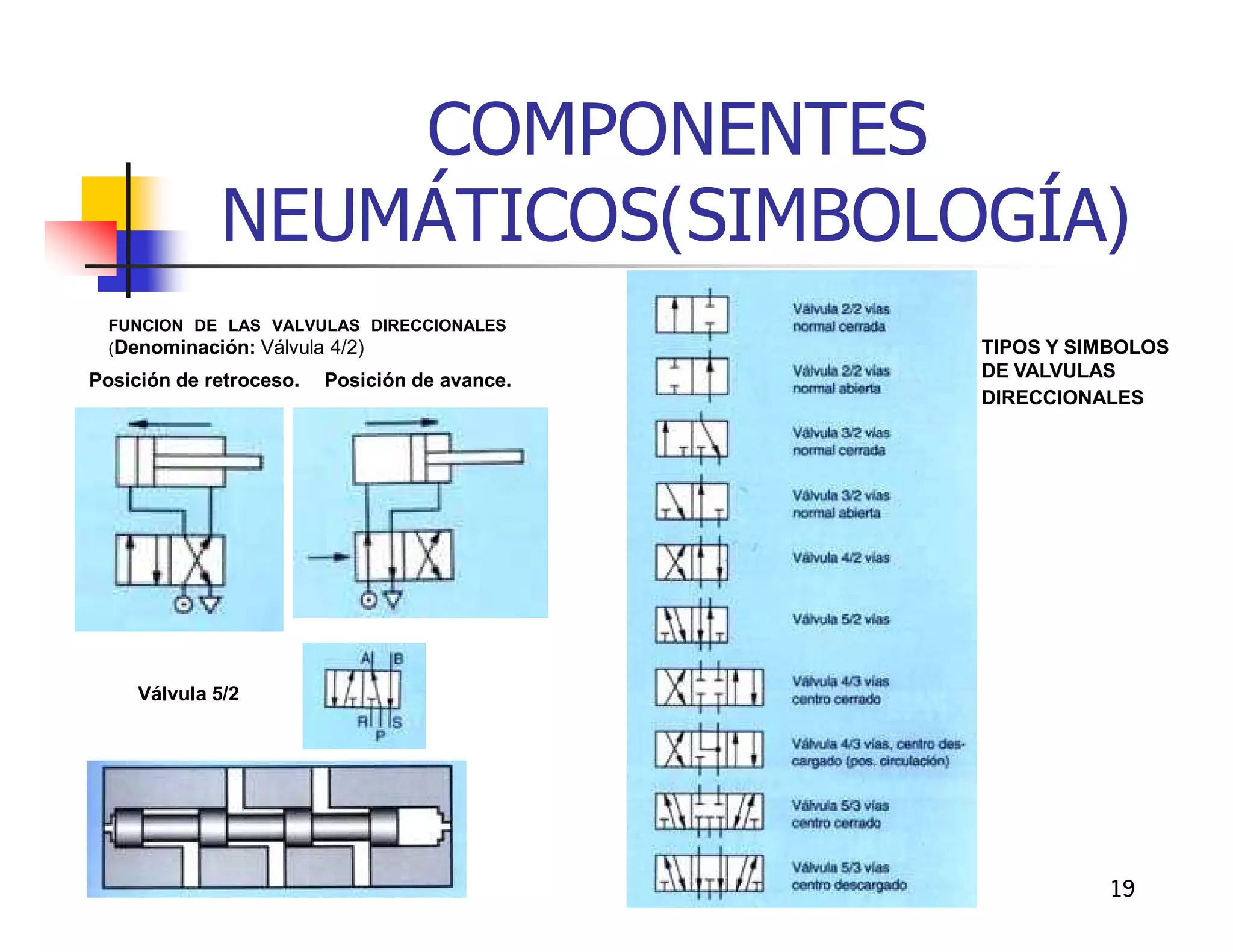

19. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
FUNCION DE LAS VALVULAS DIRECCIONALES
(Denominación: Válvula 4/2) TIPOS Y SIMBOLOS
Posición de retroceso. Posición de avance. DE VALVULAS
DIRECCIONALES
Válvula 5/2
19

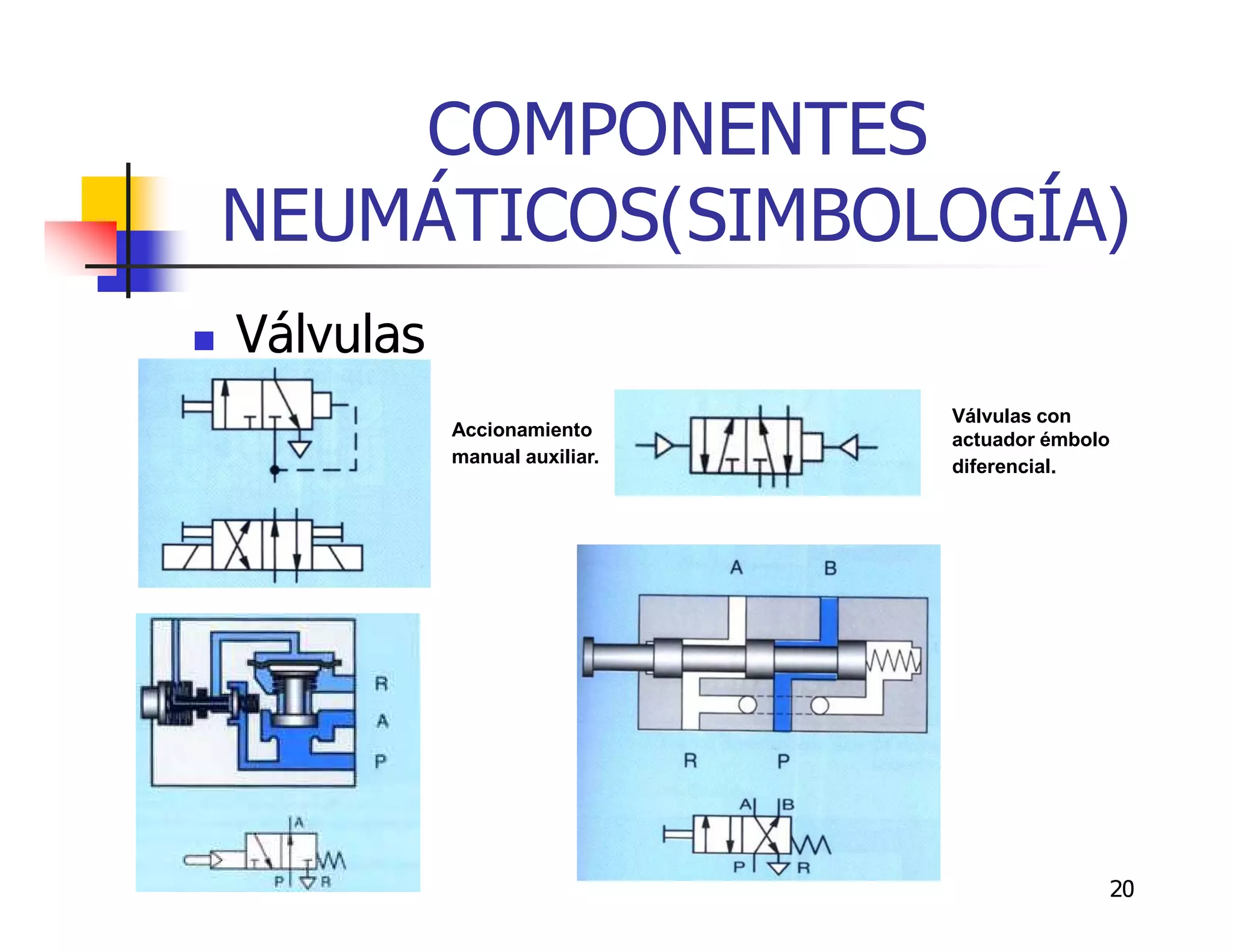

20. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
Válvulas
Válvulas con
Accionamiento actuador émbolo
manual auxiliar. diferencial.
20

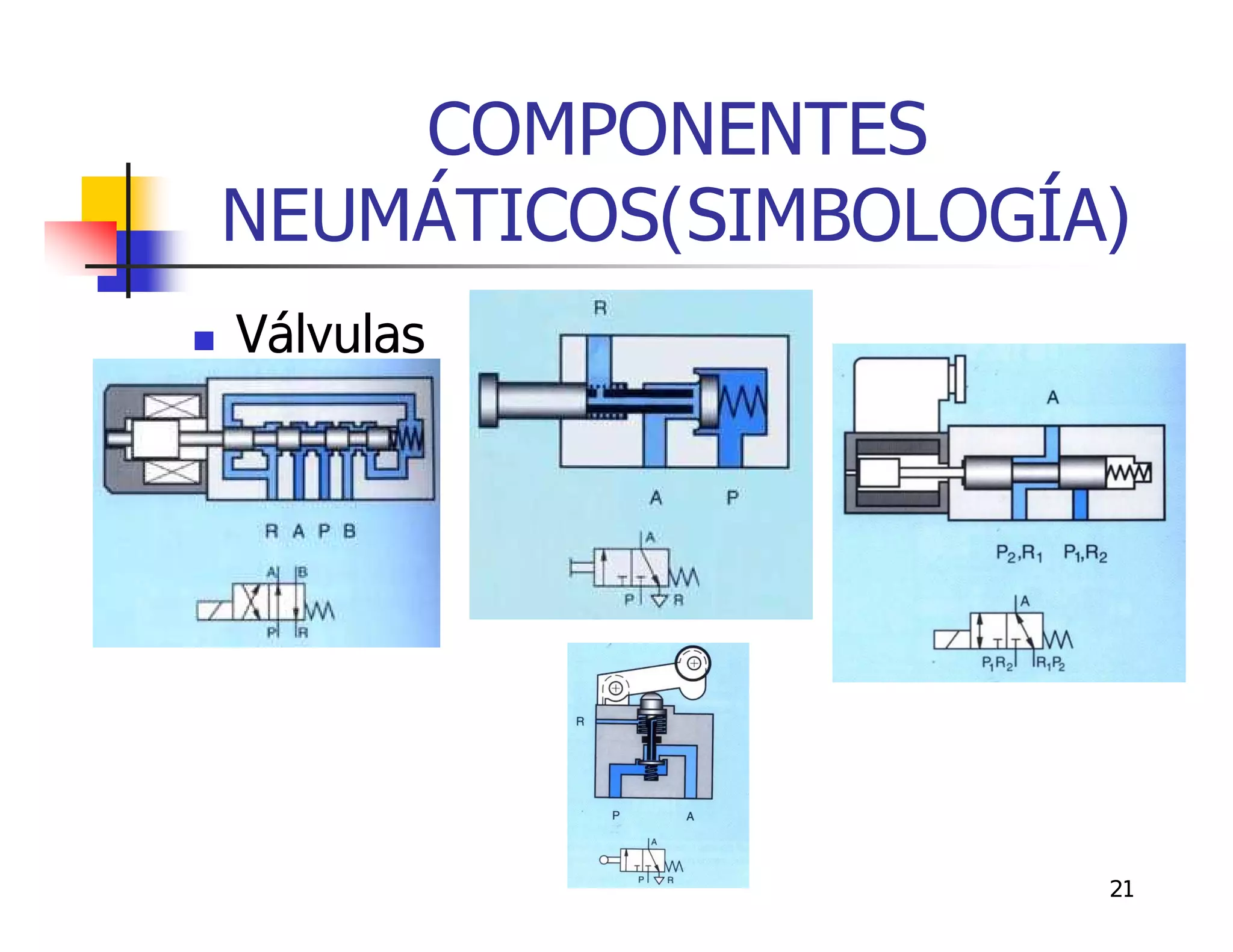

21. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
Válvulas
21

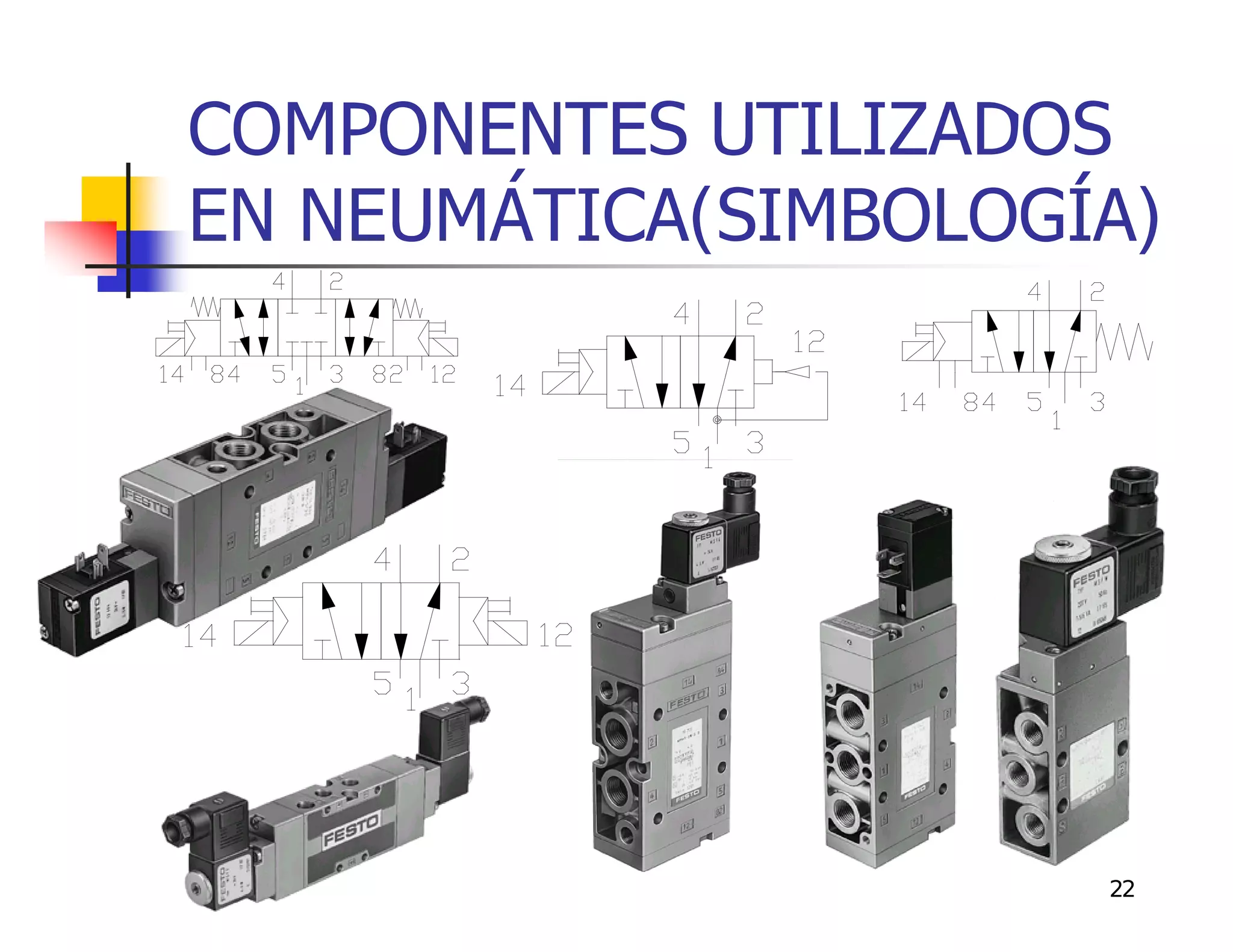

22. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
22

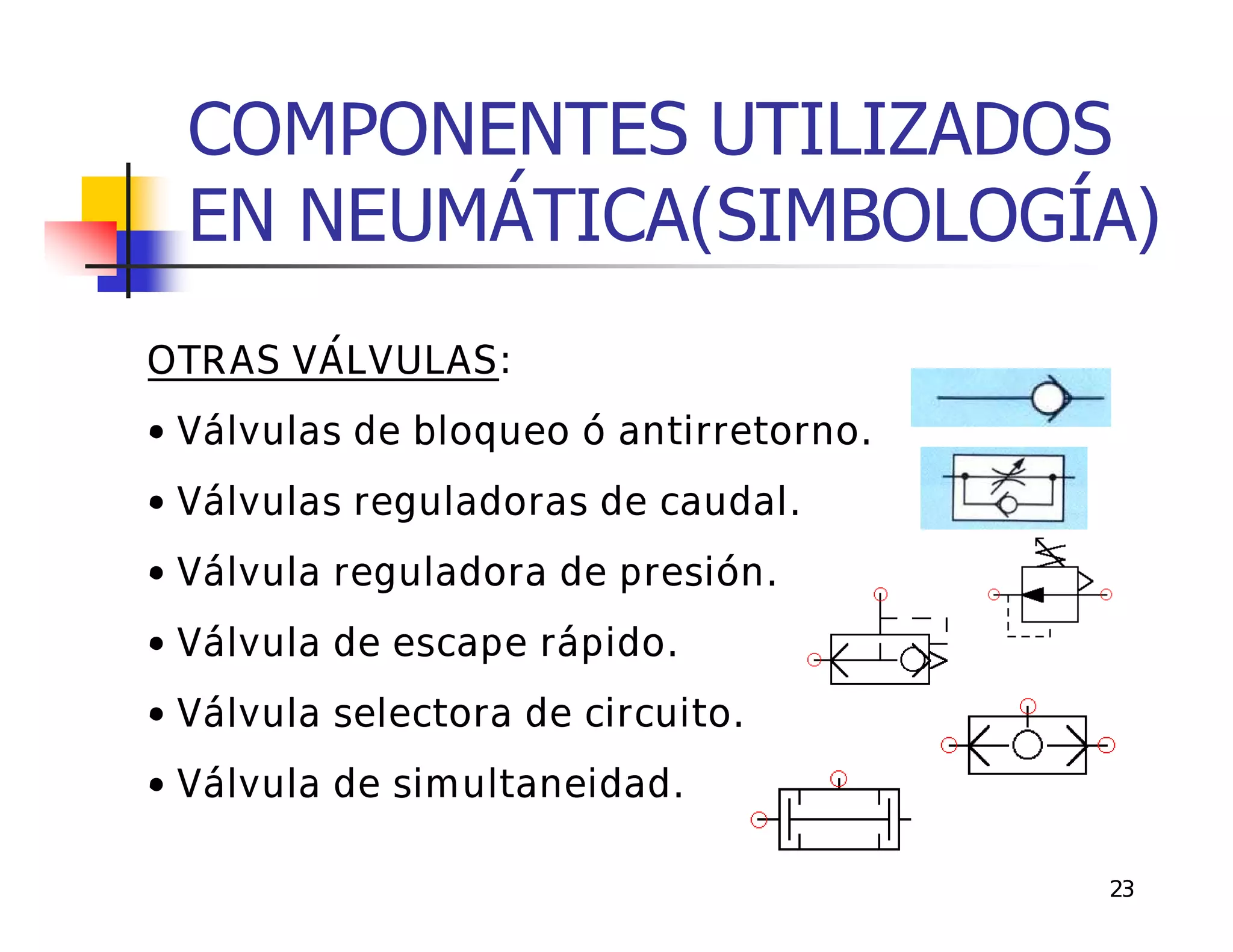

23. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
OTRAS VÁLVULAS:
Válvulas de bloqueo ó antirretorno.
Válvulas reguladoras de caudal.
Válvula reguladora de presión.
Válvula de escape rápido.
Válvula selectora de circuito.
Válvula de simultaneidad.
23

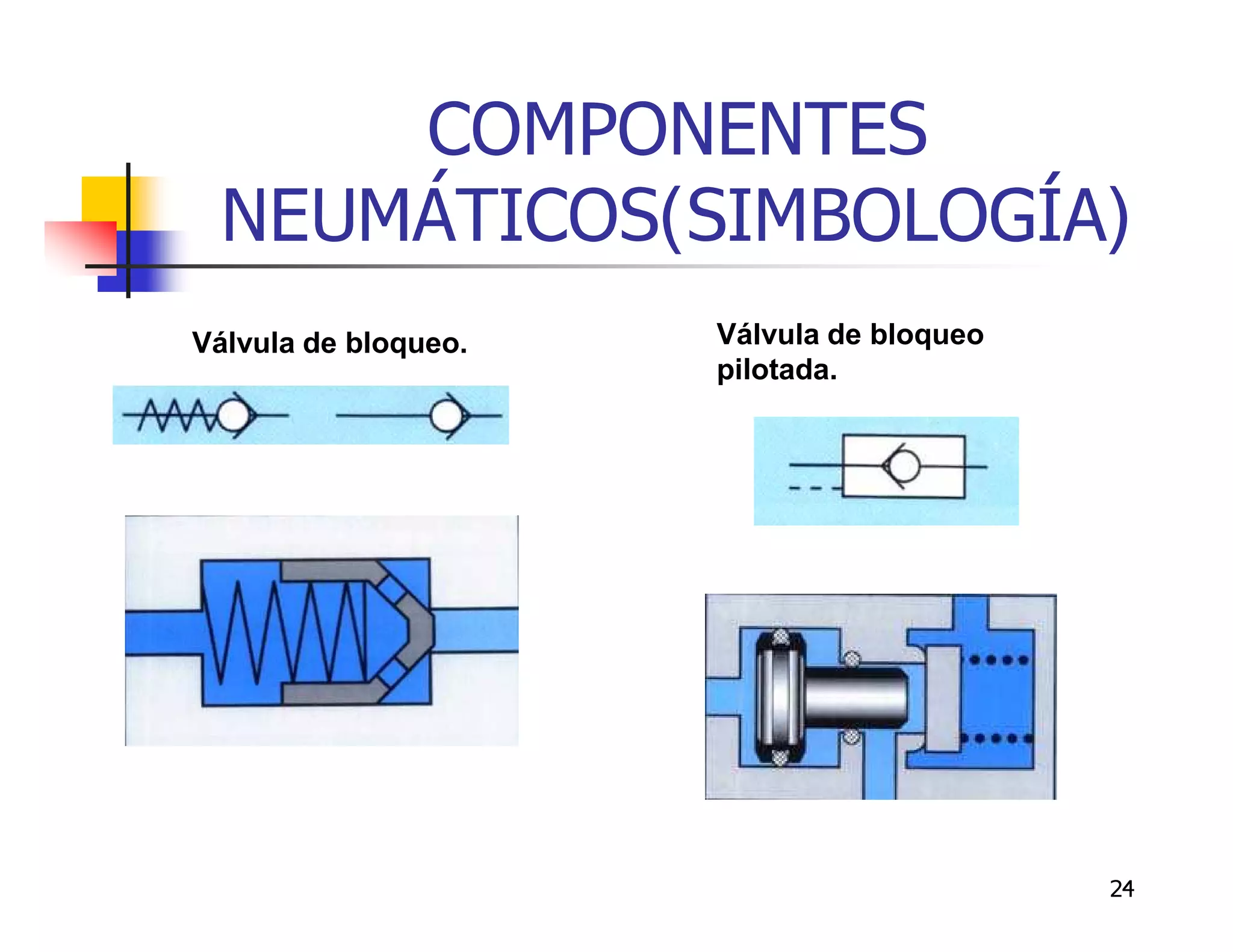

24. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
Válvula de bloqueo. Válvula de bloqueo
pilotada.
24

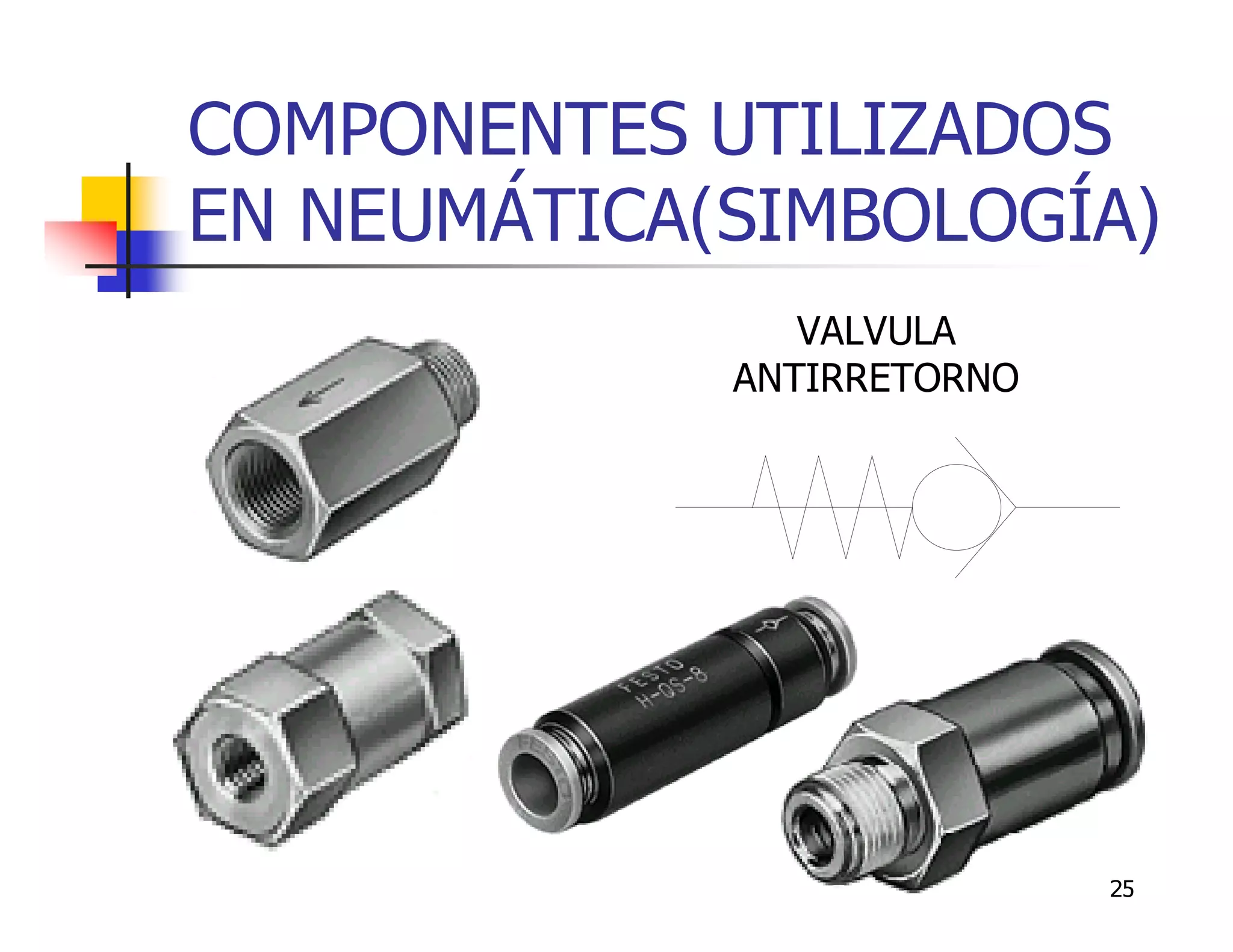

25. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
VALVULA
ANTIRRETORNO
25

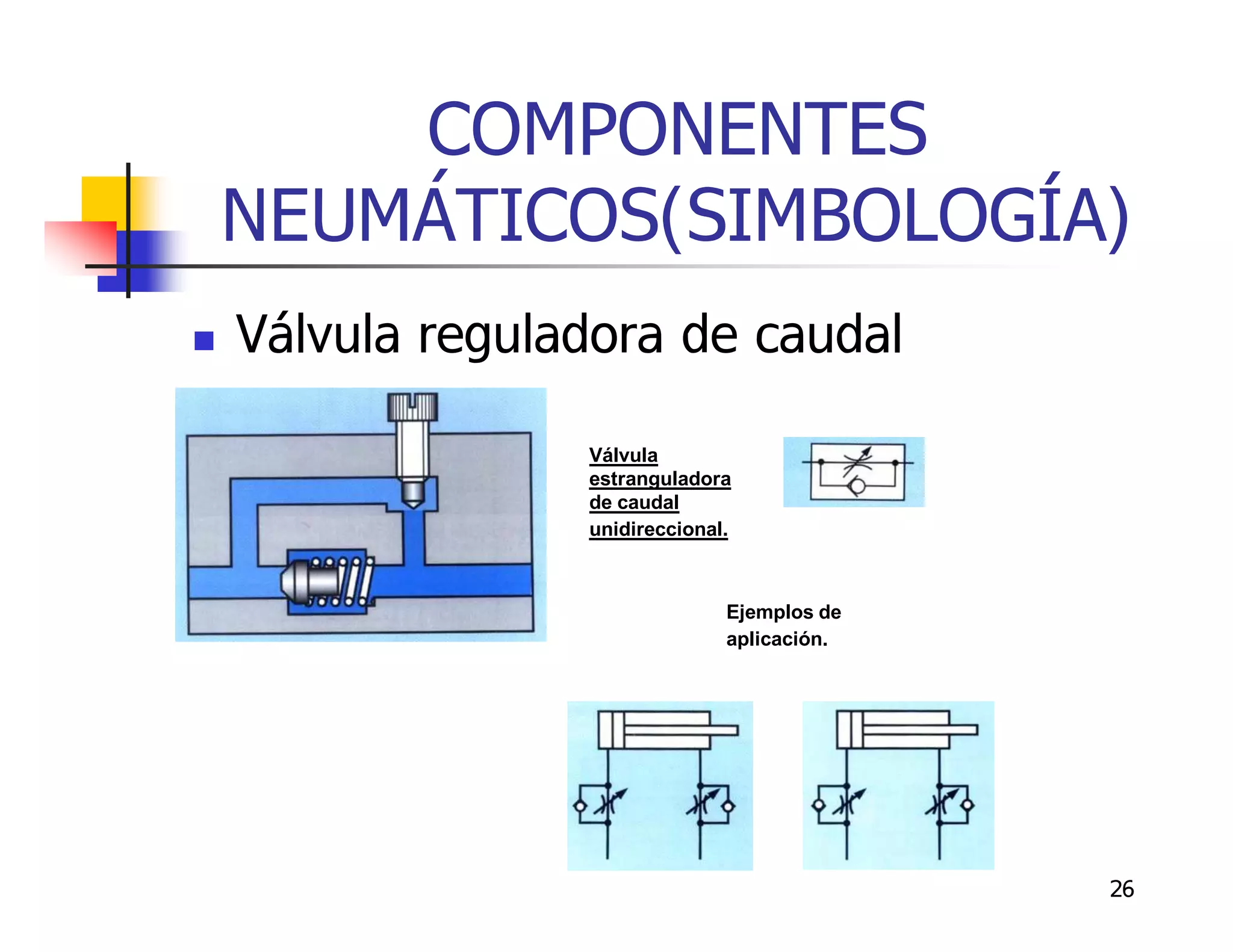

26. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
Válvula reguladora de caudal
Válvula
estranguladora
de caudal
unidireccional.
Ejemplos de
aplicación.
26

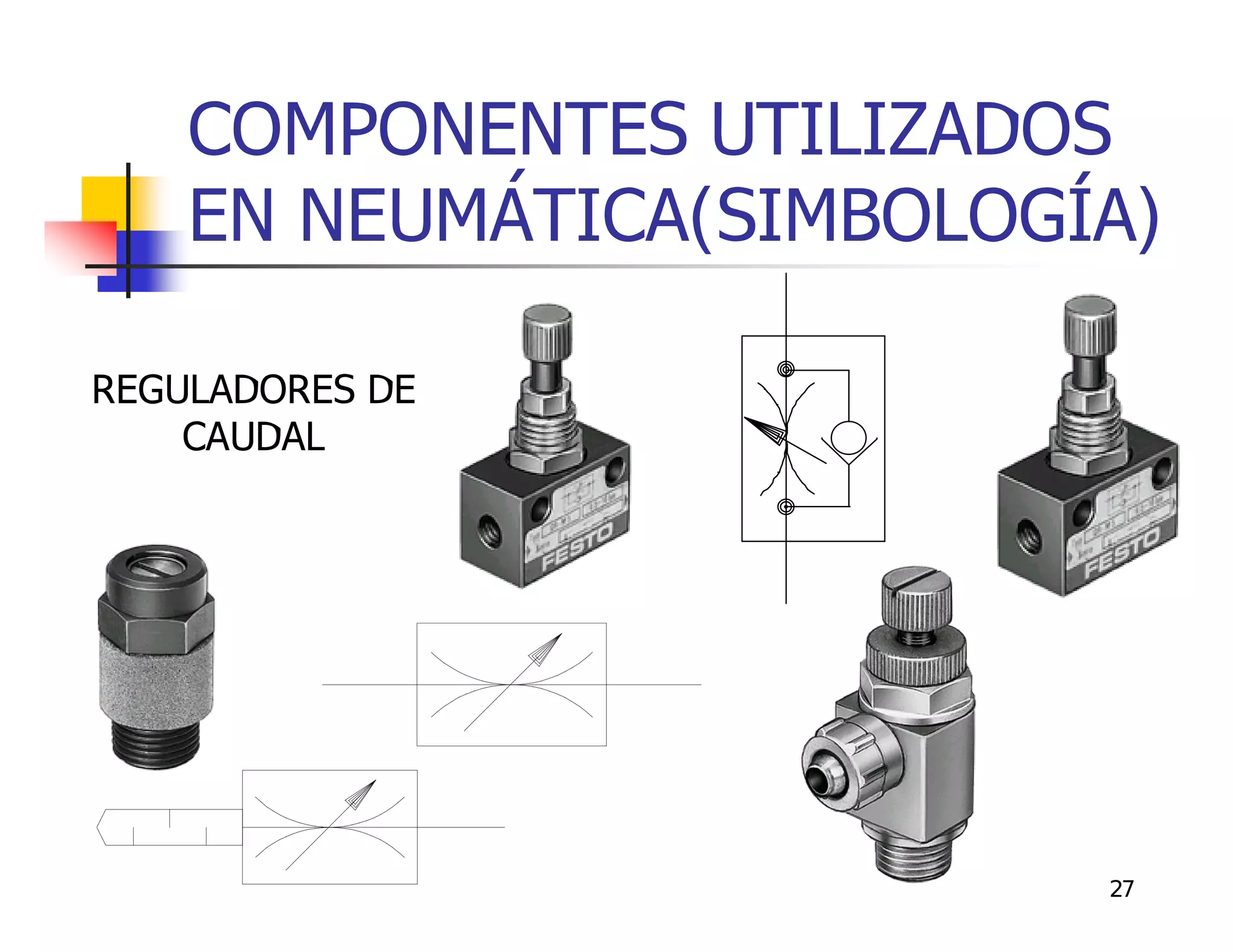

27. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
REGULADORES DE
CAUDAL
27

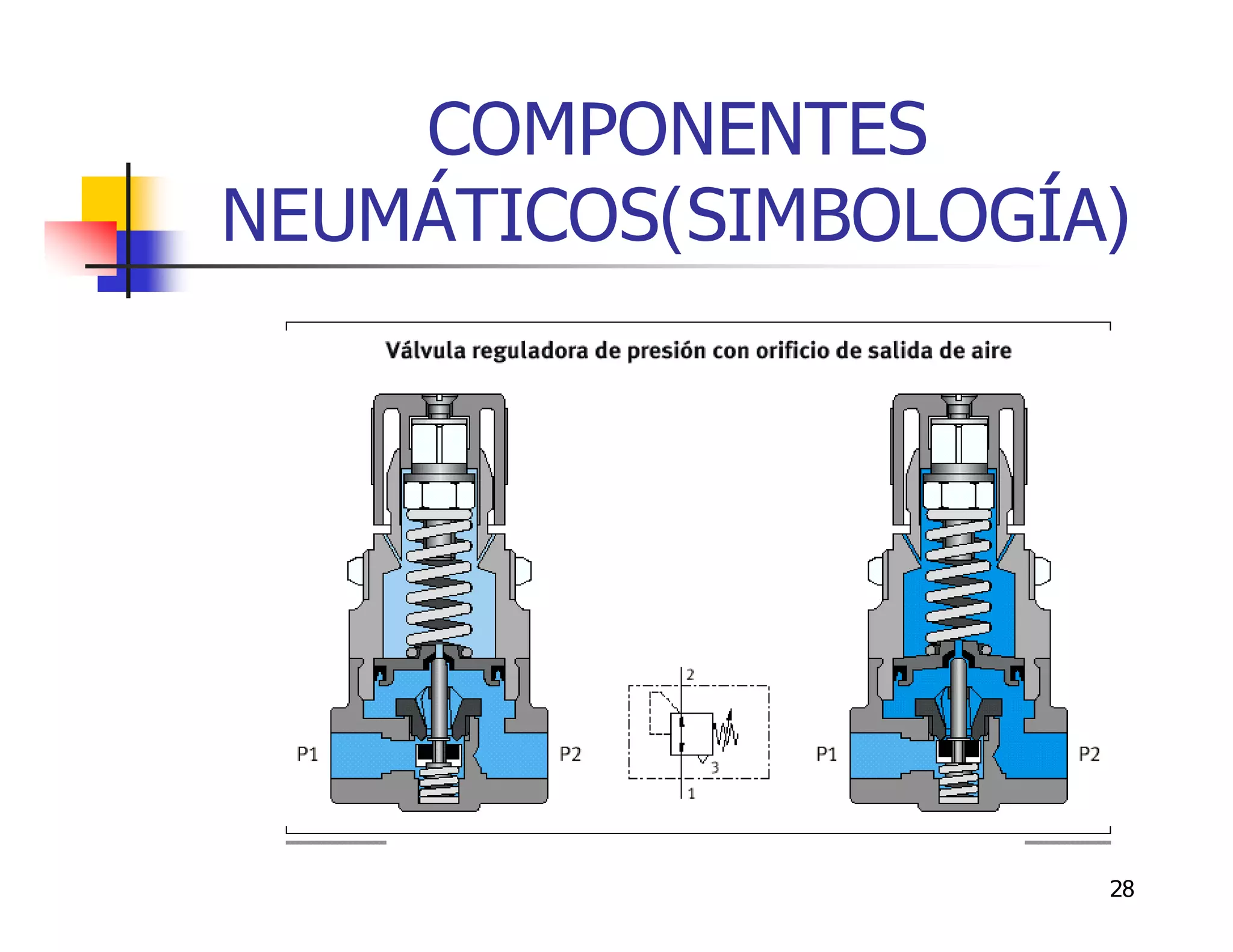

28. COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA)
28

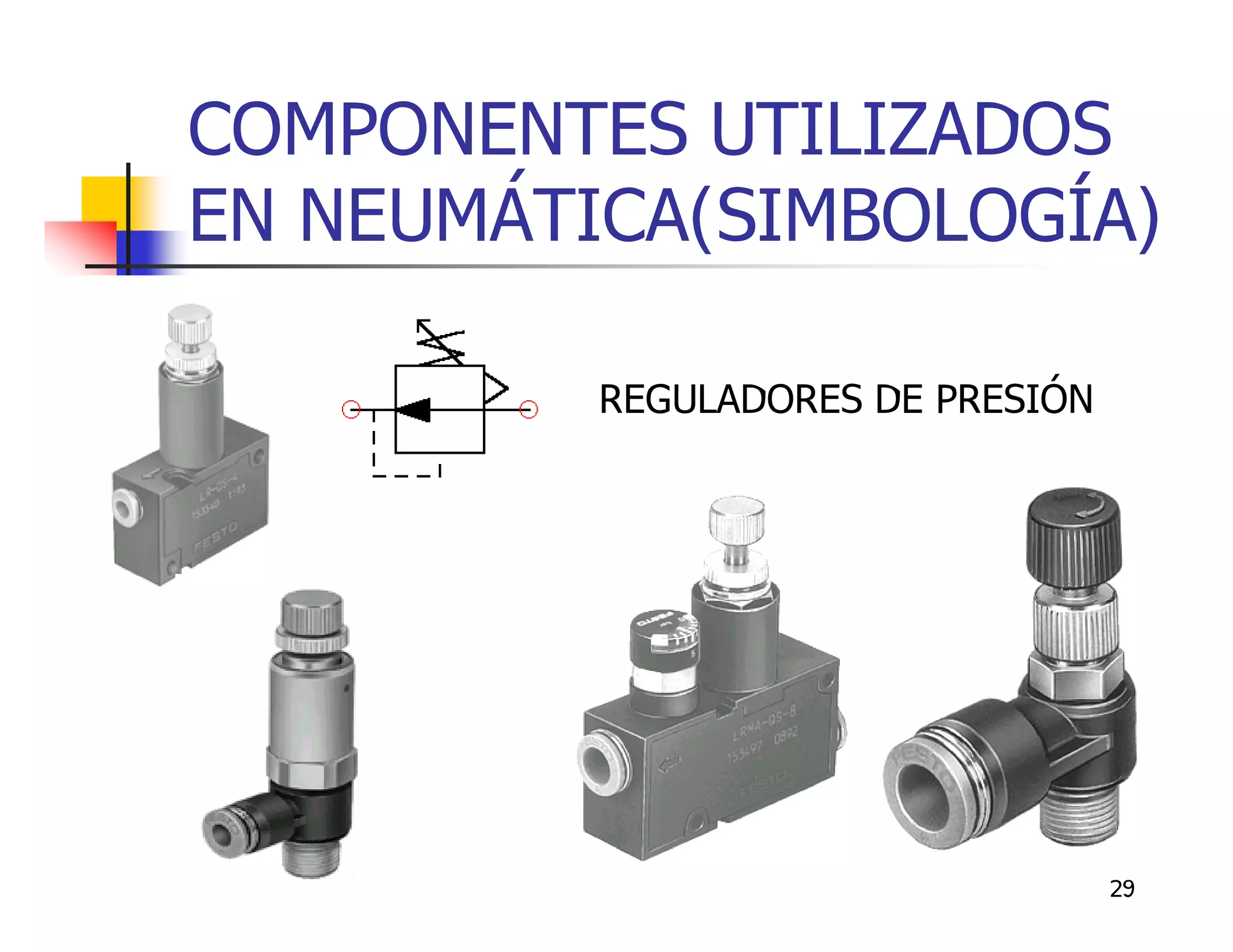

29. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
REGULADORES DE PRESIÓN
29

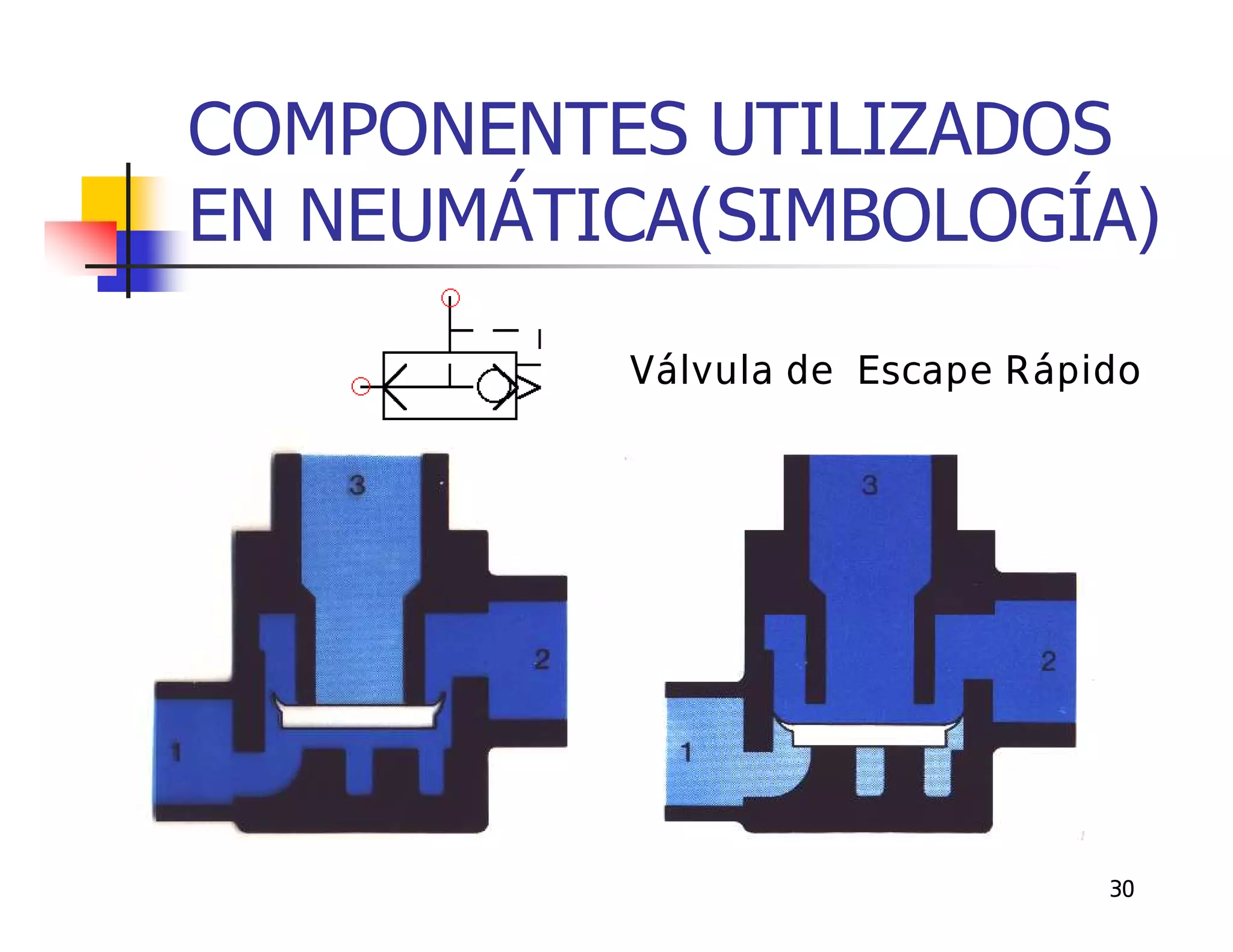

30. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
Válvula de Escape Rápido
30

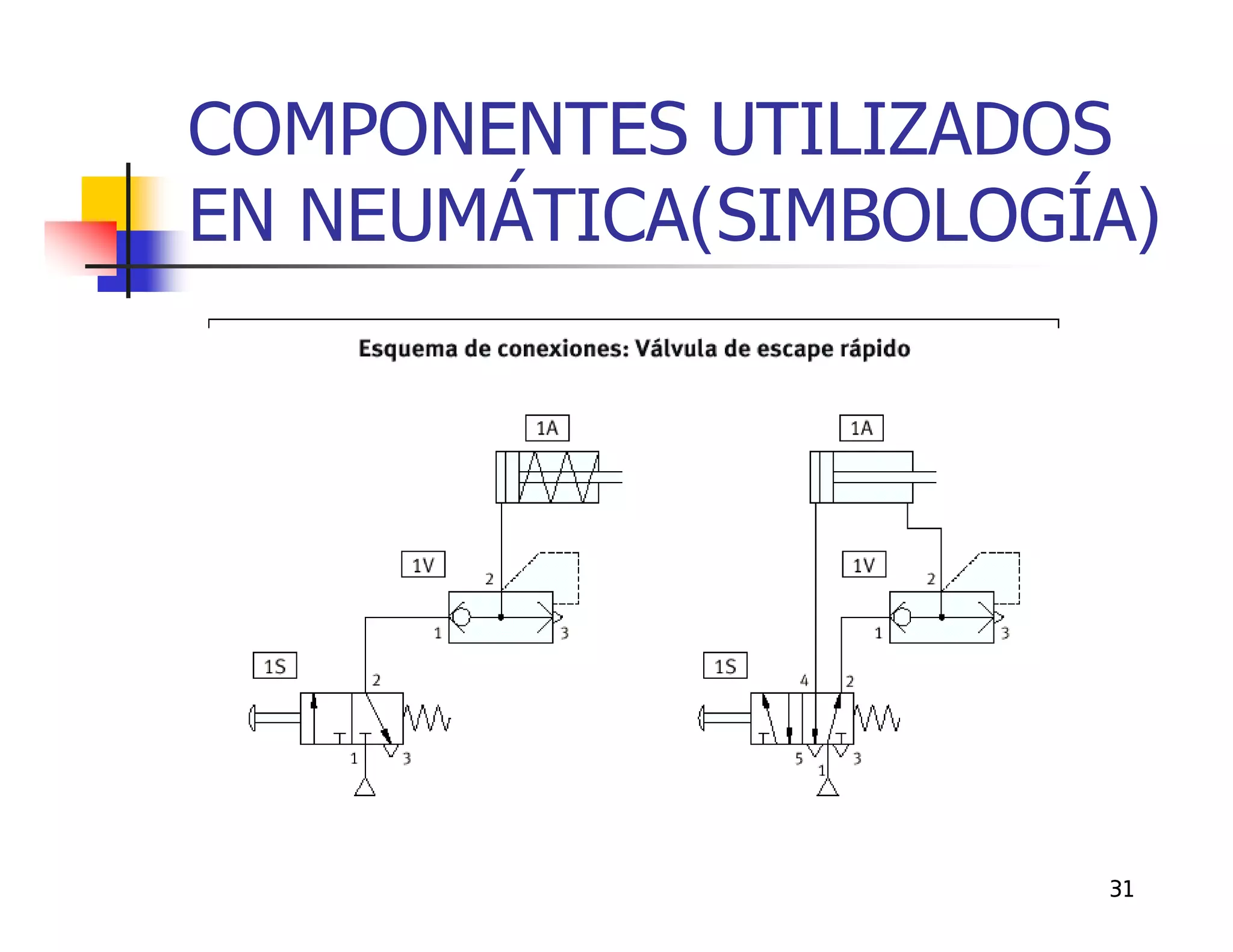

31. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
31

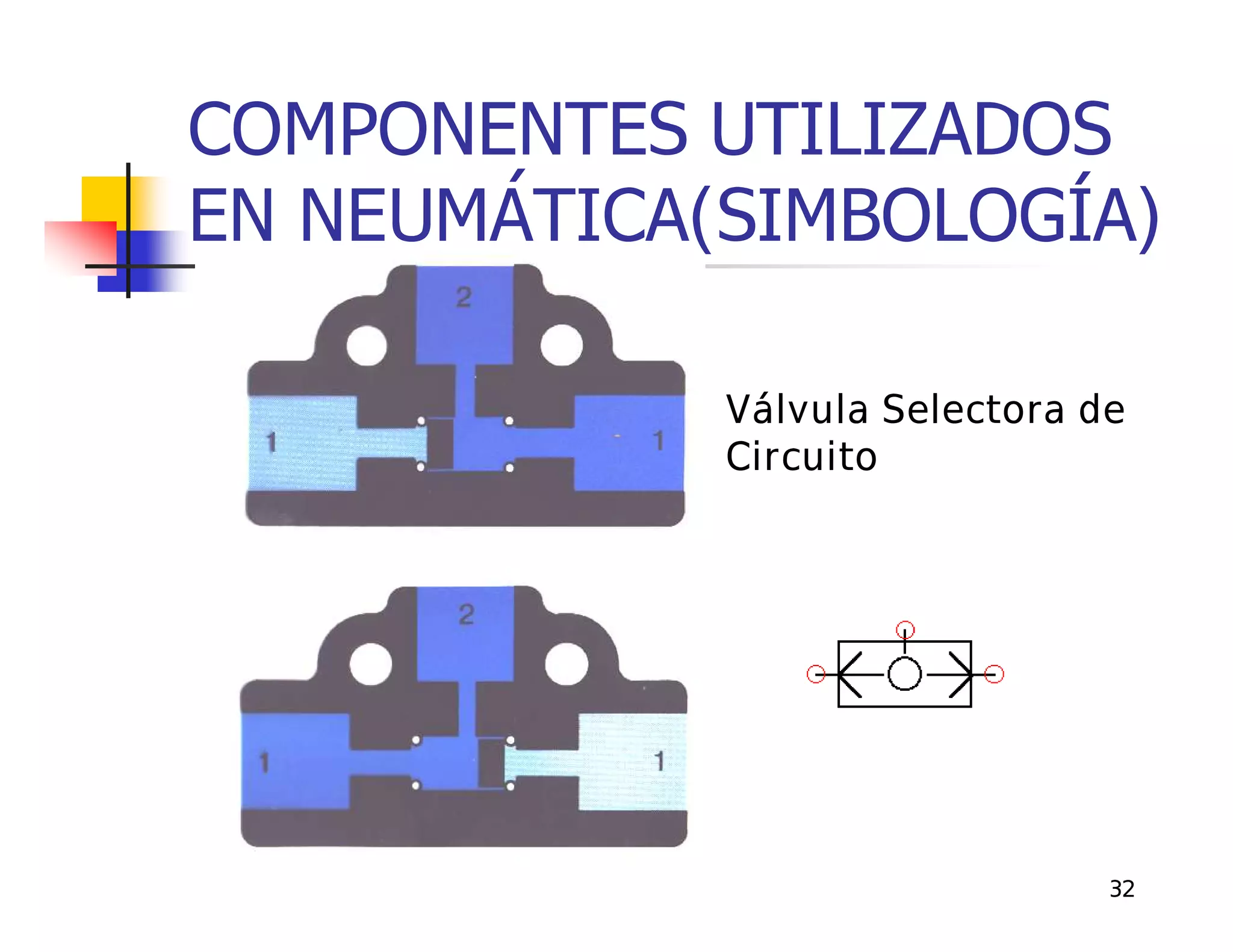

32. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
Válvula Selectora de
Circuito
32

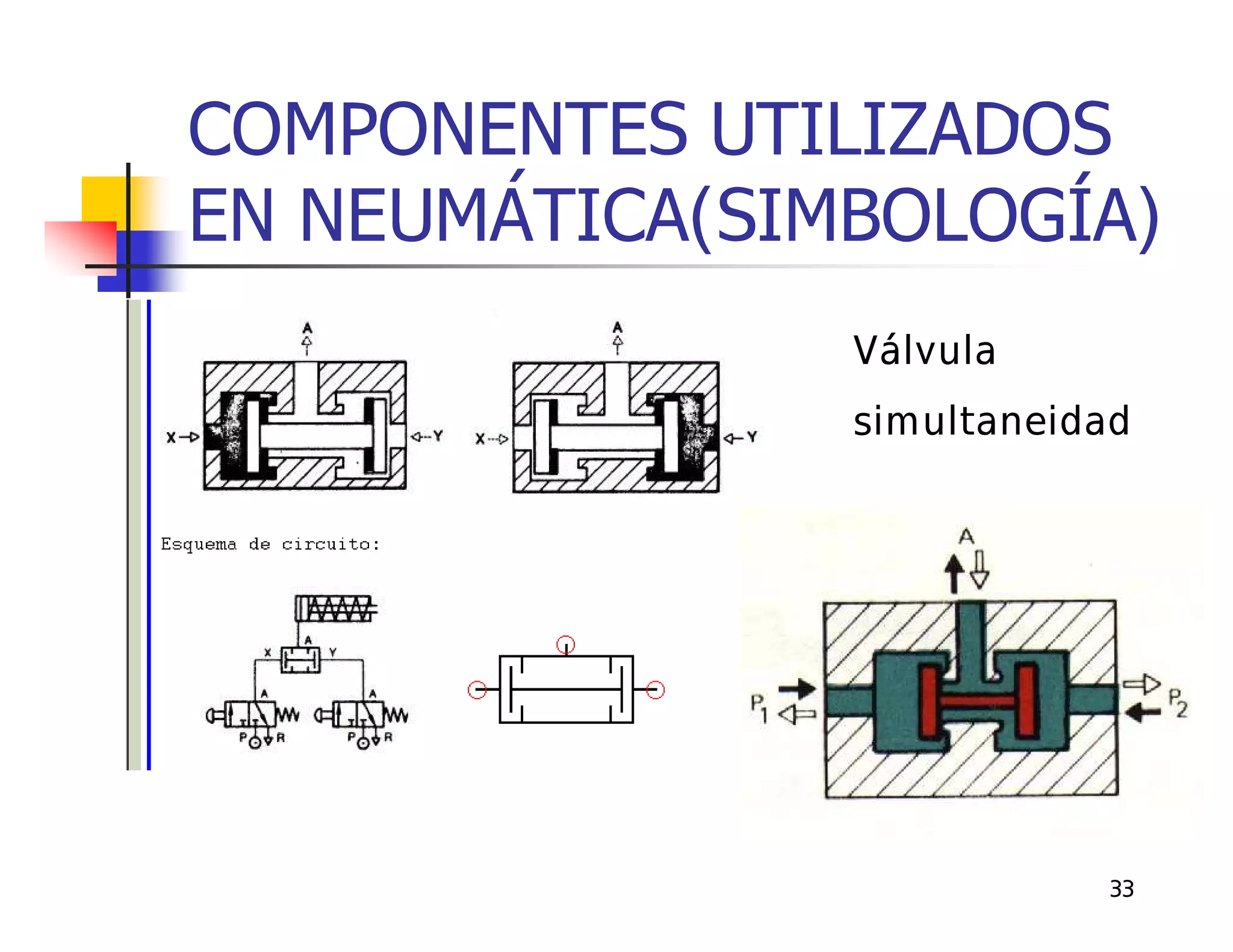

33. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
Válvula
simultaneidad
33

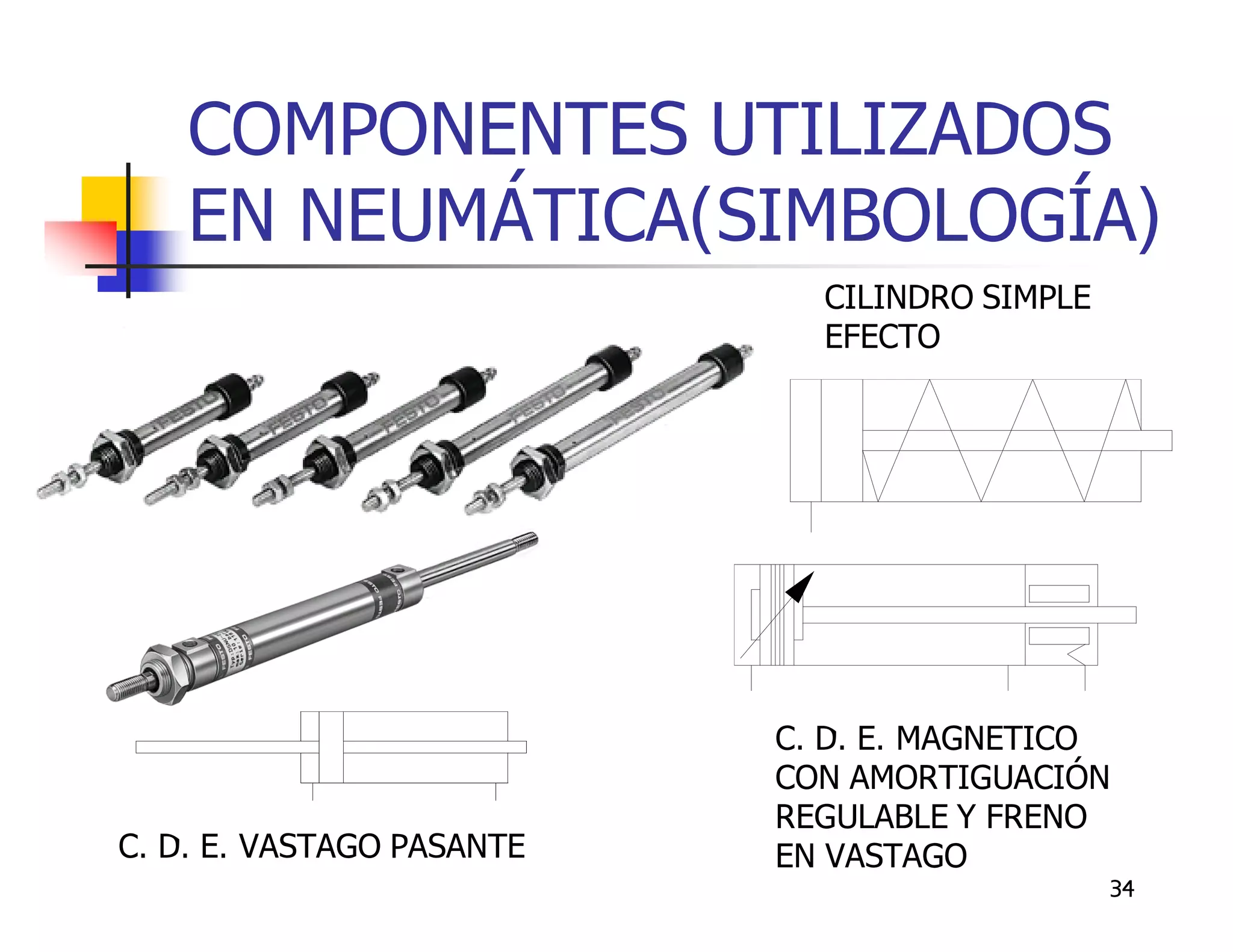

34. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
CILINDRO SIMPLE
EFECTO
C. D. E. MAGNETICO
CON AMORTIGUACIÓN
REGULABLE Y FRENO
C. D. E. VASTAGO PASANTE EN VASTAGO
34

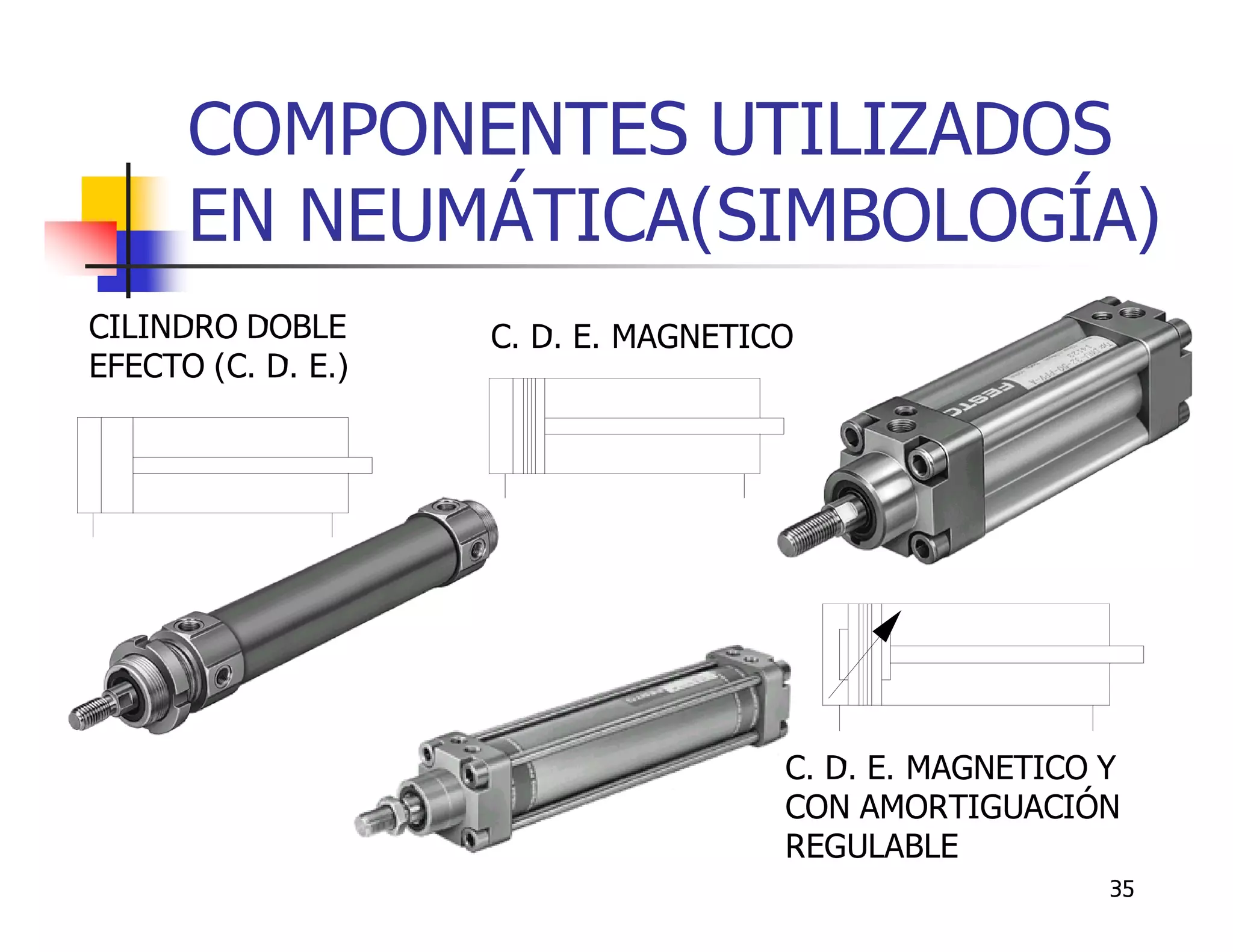

35. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
CILINDRO DOBLE C. D. E. MAGNETICO
EFECTO (C. D. E.)
C. D. E. MAGNETICO Y
CON AMORTIGUACIÓN
REGULABLE
35

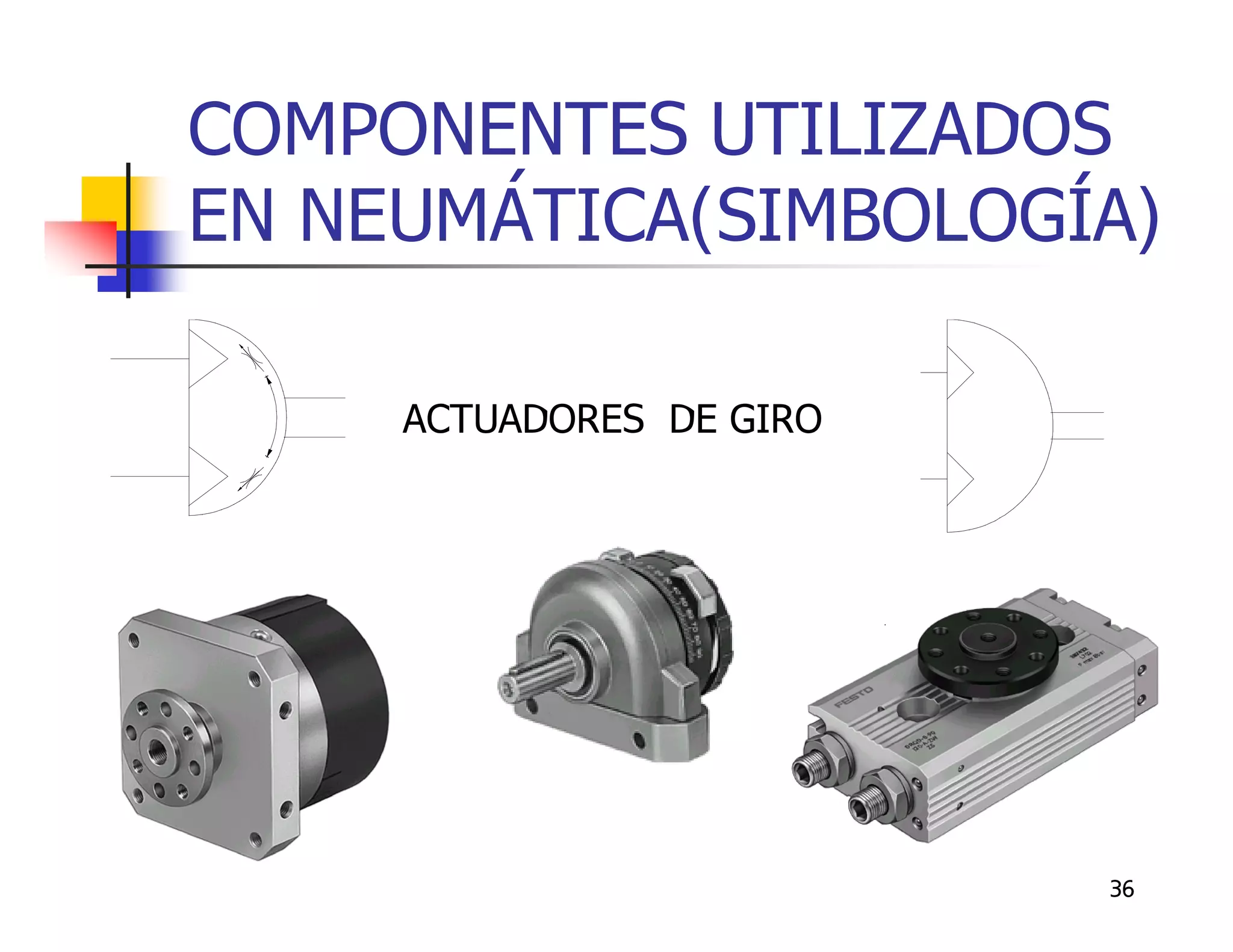

36. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
ACTUADORES DE GIRO
36

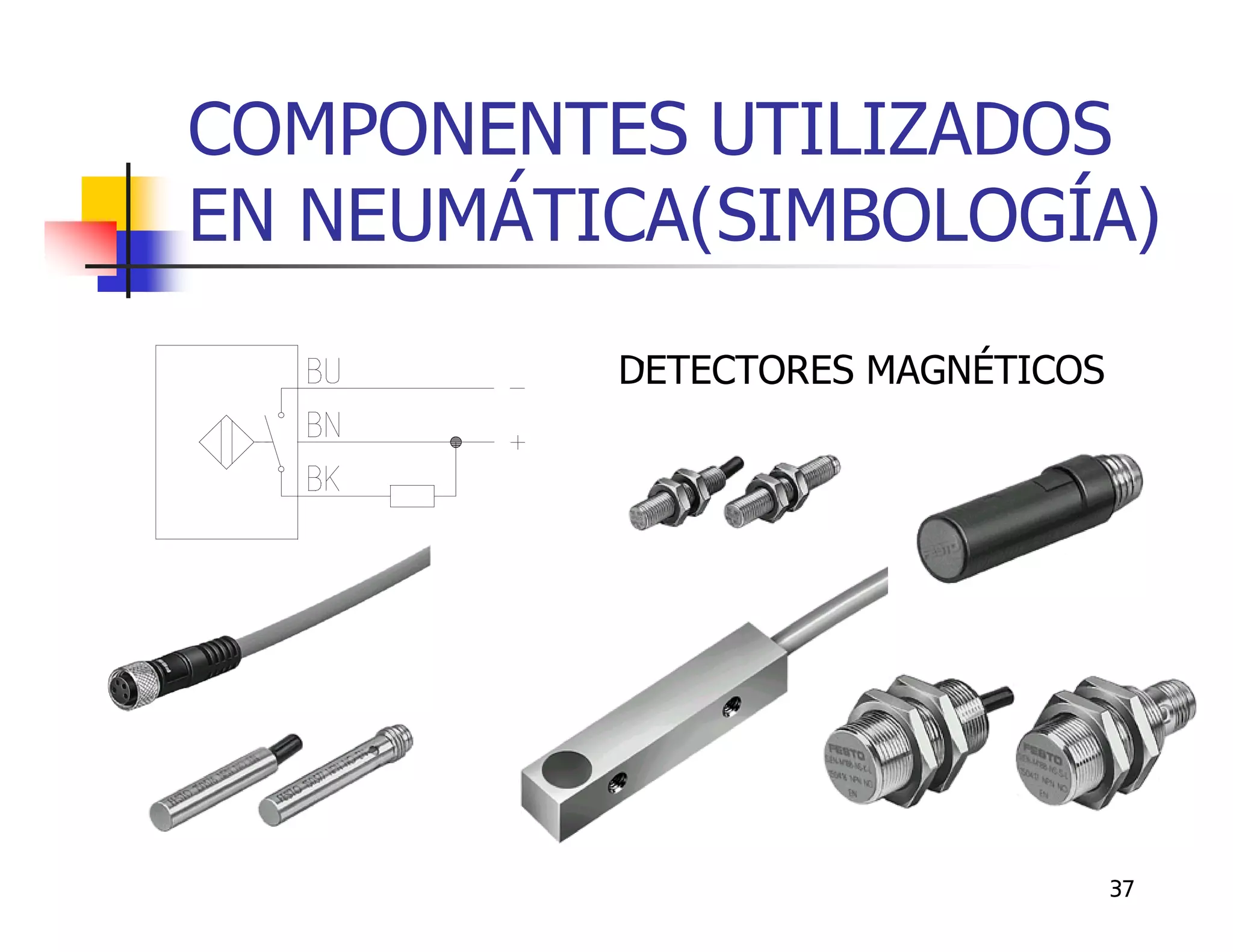

37. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
DETECTORES MAGNÉTICOS
37

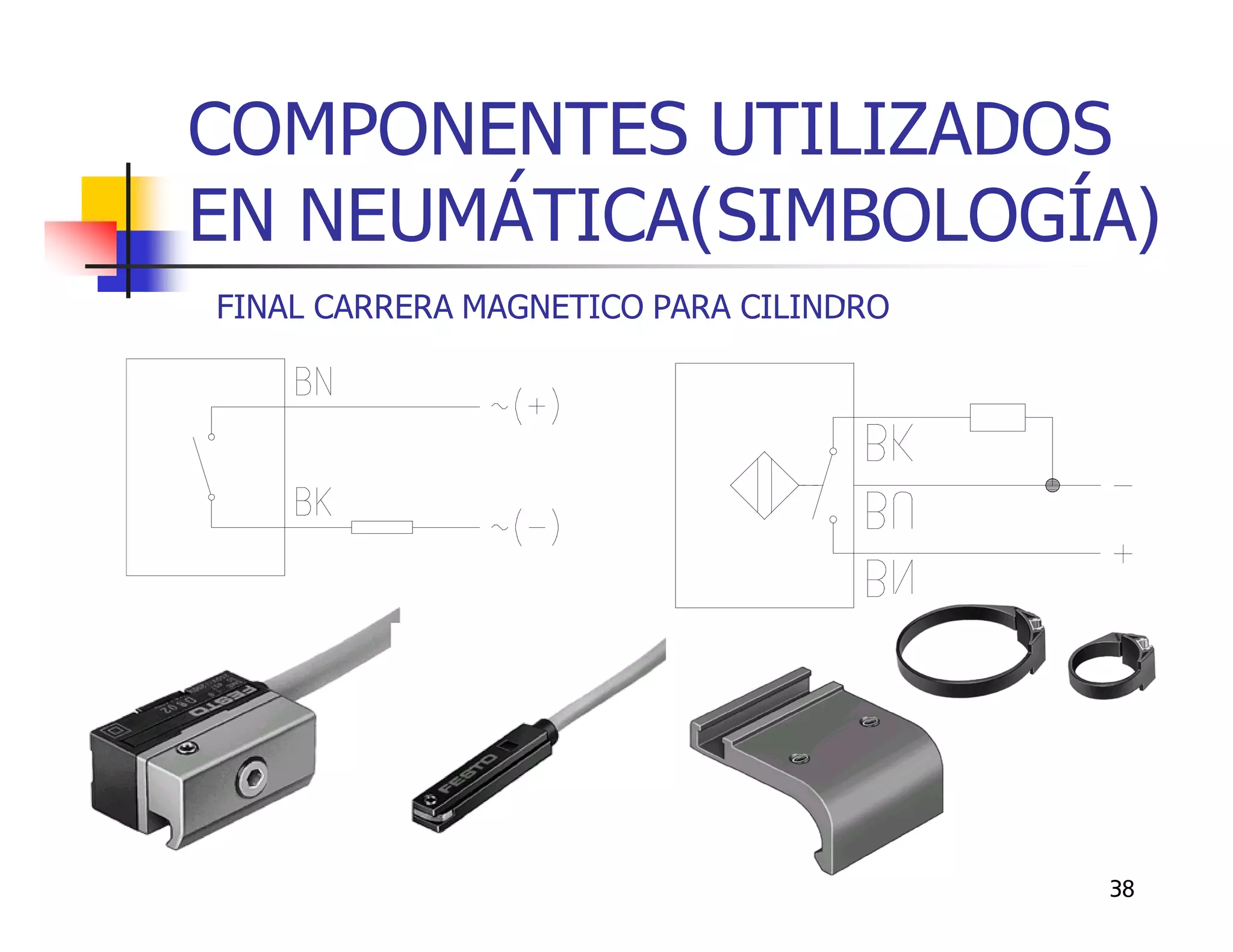

38. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
FINAL CARRERA MAGNETICO PARA CILINDRO
38

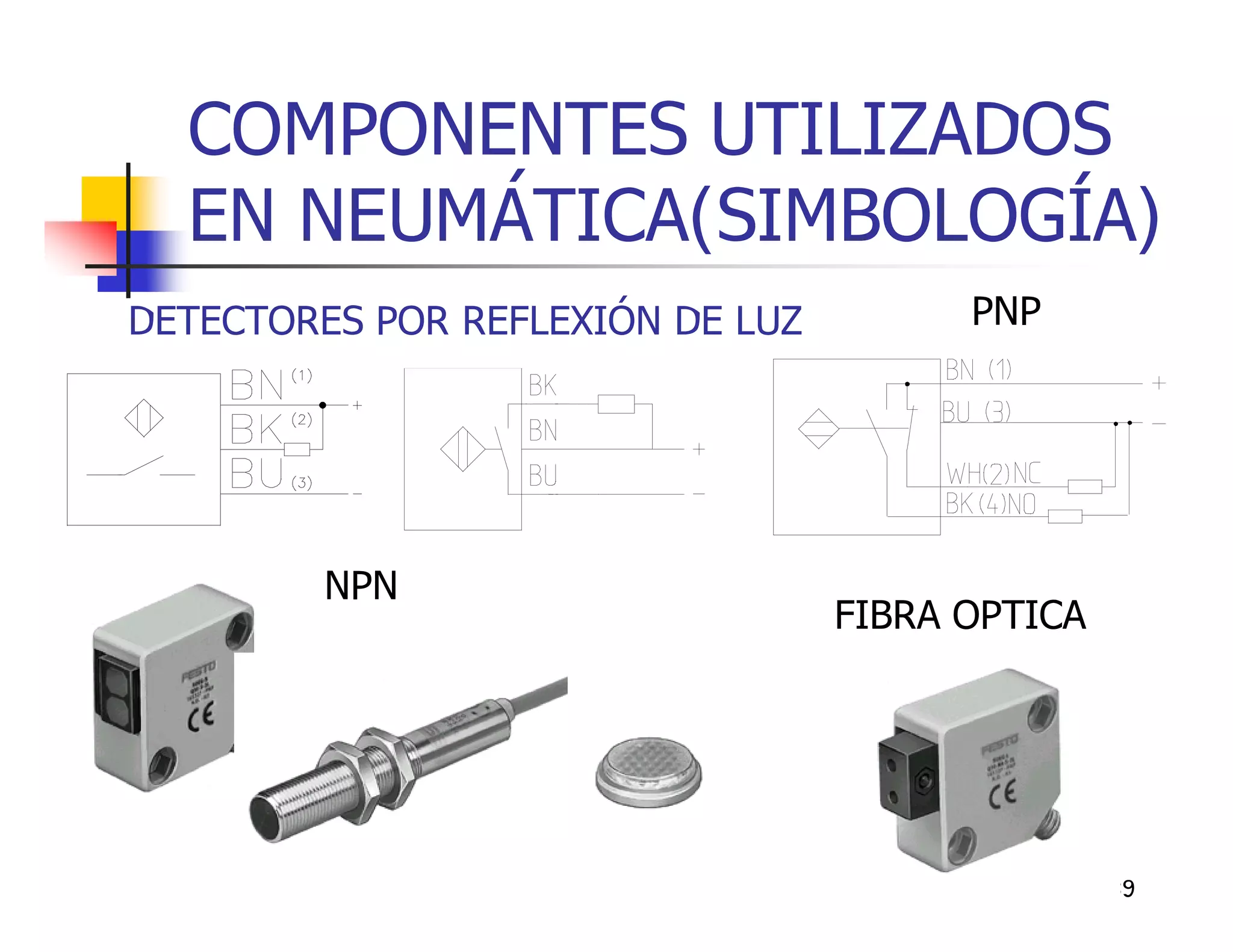

39. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
DETECTORES POR REFLEXIÓN DE LUZ PNP
NPN
FIBRA OPTICA
39

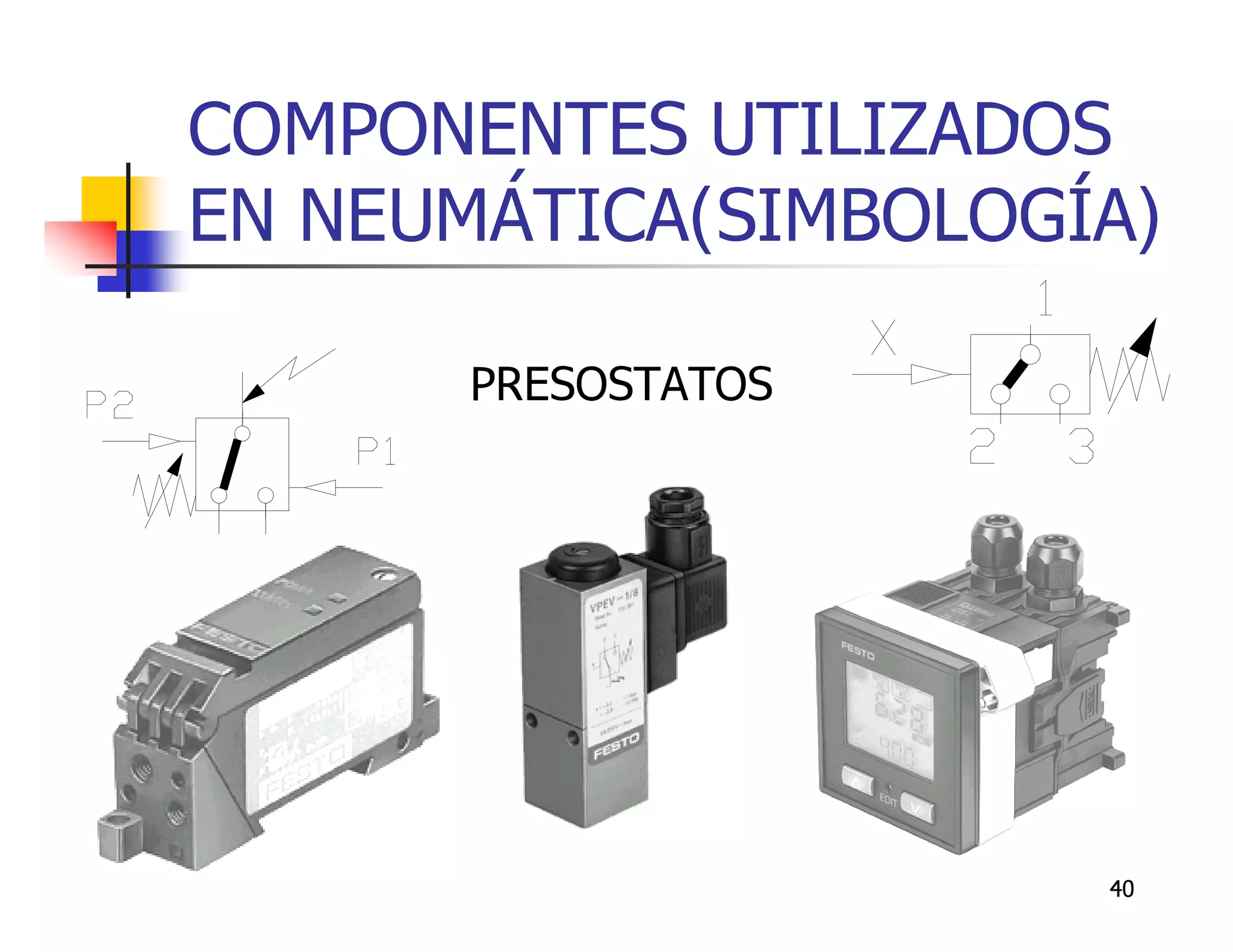

40. COMPONENTES UTILIZADOS
EN NEUMÁTICA(SIMBOLOGÍA)
PRESOSTATOS
40

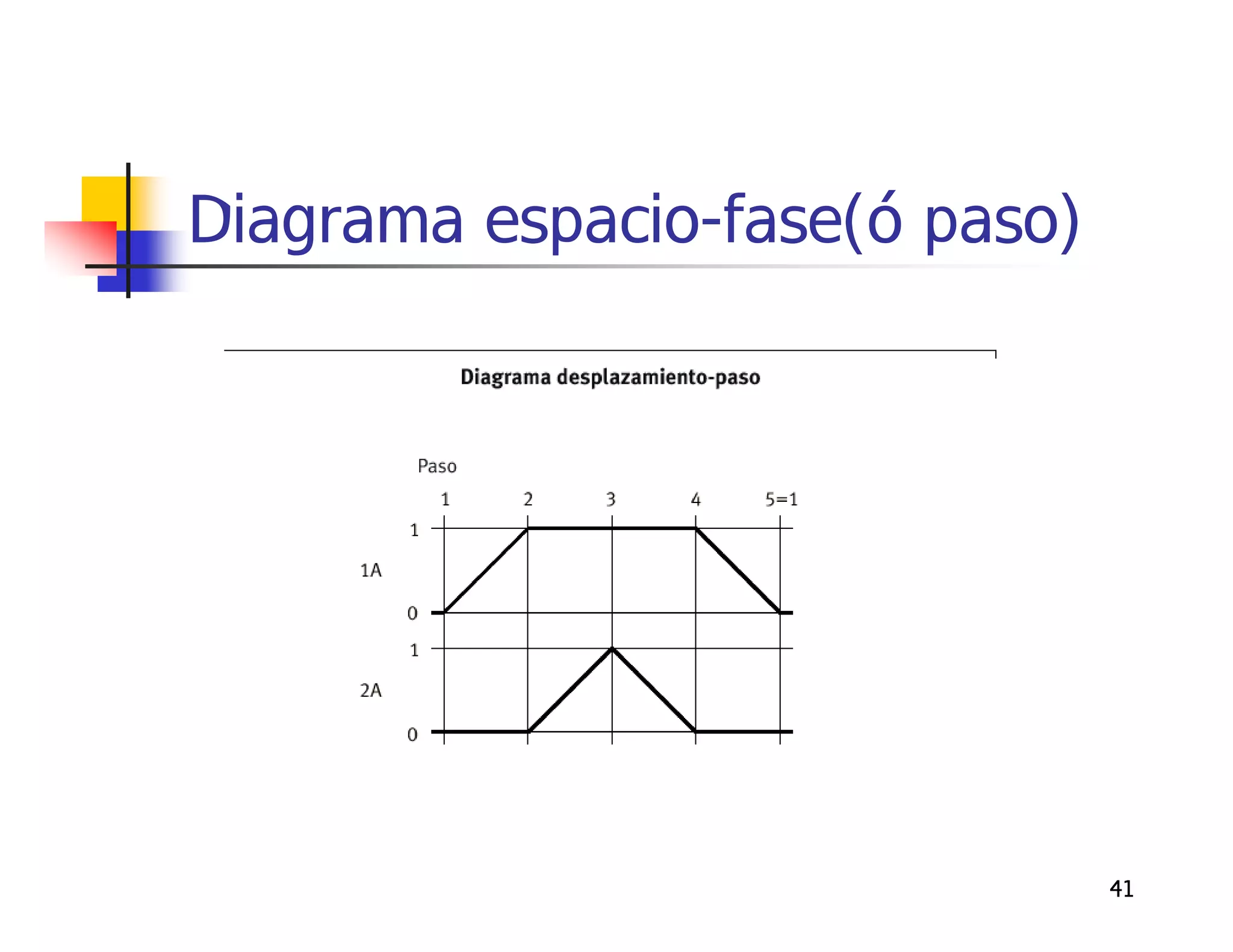

41. Diagrama espacio-fase(ó paso)
41

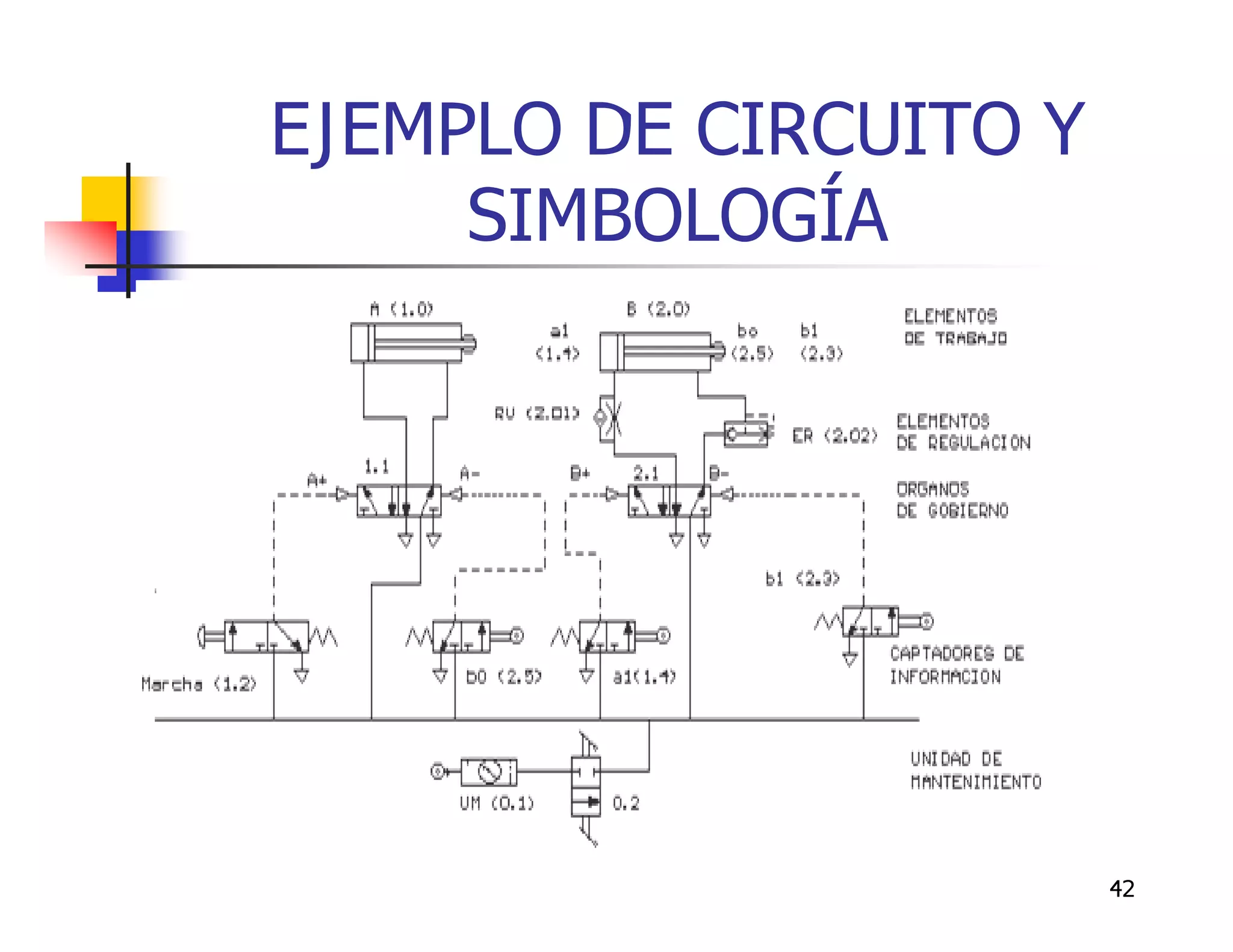

42. EJEMPLO DE CIRCUITO Y
SIMBOLOGÍA
42

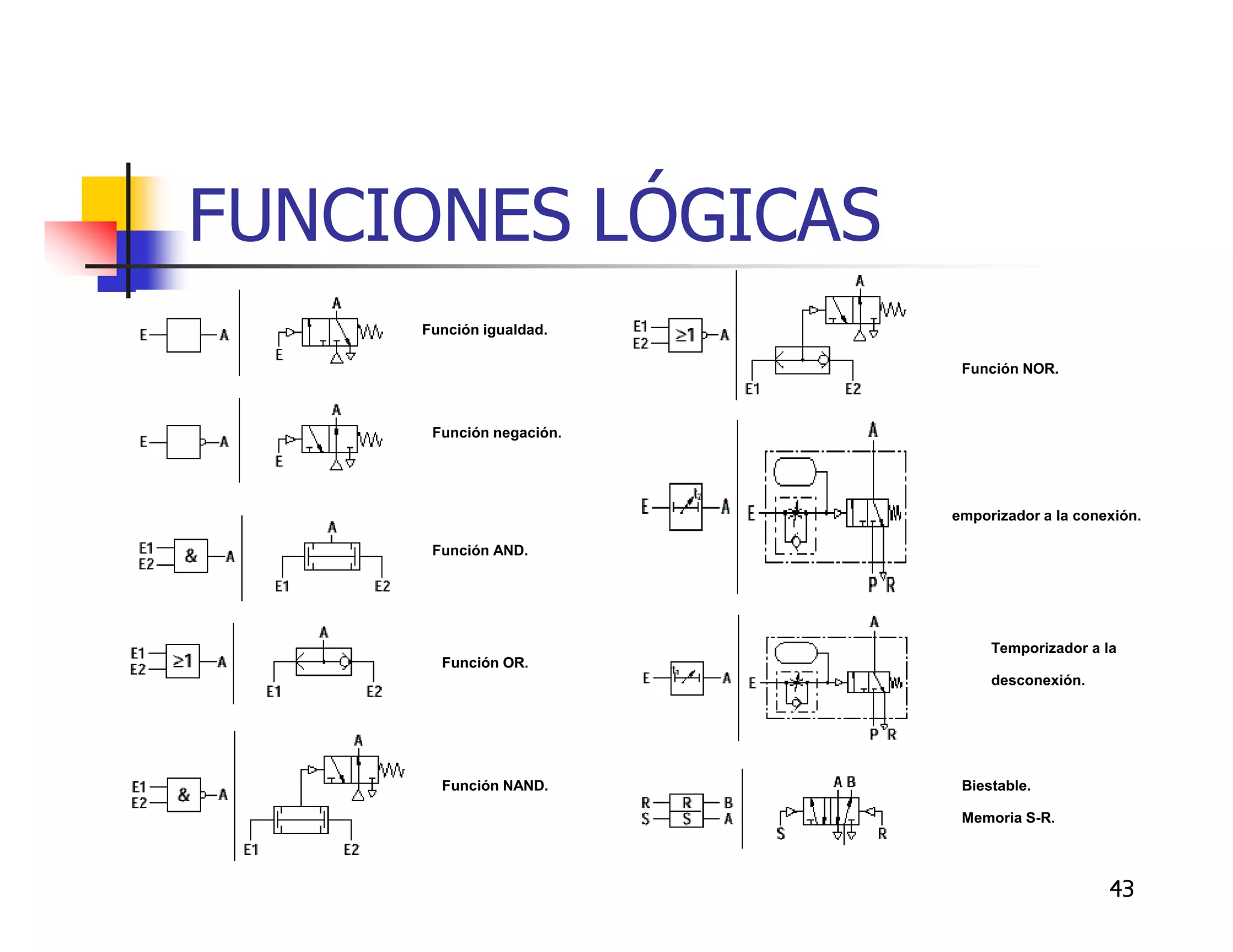

43. FUNCIONES LÓGICAS
Función igualdad.
Función NOR.
Función negación.
emporizador a la conexión.
Función AND.
Temporizador a la
Función OR.
desconexión.
Función NAND. Biestable.
Memoria S-R.
43
