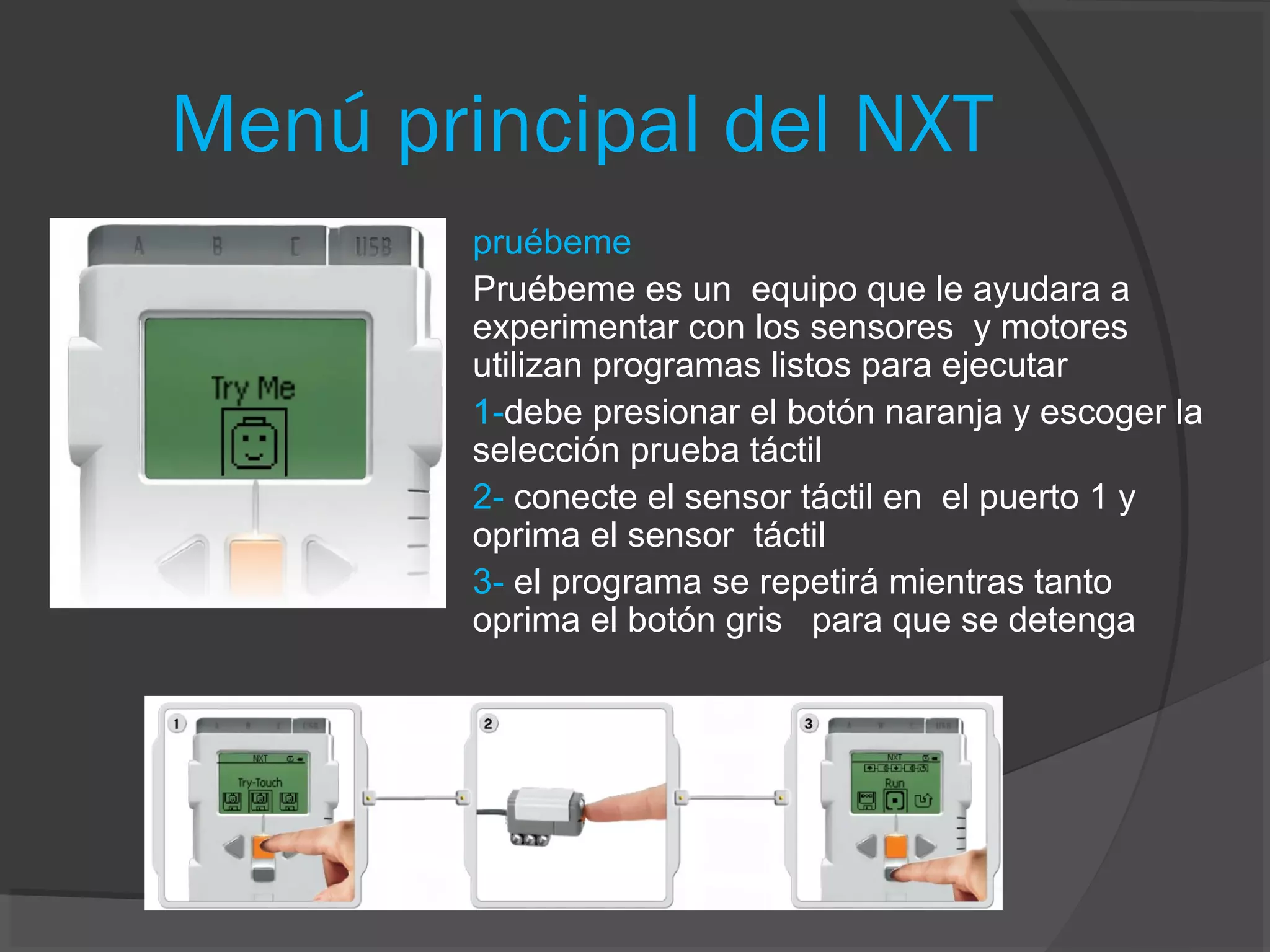

1. Menú principal del NXT
pruébeme
Pruébeme es un equipo que le ayudara a
experimentar con los sensores y motores
utilizan programas listos para ejecutar
1-debe presionar el botón naranja y escoger la
selección prueba táctil
2- conecte el sensor táctil en el puerto 1 y
oprima el sensor táctil
3- el programa se repetirá mientras tanto
oprima el botón gris para que se detenga

2. Menú principal
 Menú de registro de datos
el menú de registro de datos te permite recopilar
datos registrándolo sin necesidad de tener
conexión
Cuando guarde un registro el ira automáticamente
al ladrillo NXT
1- busque la opción luz reflejado. utilice el botón
verde claro para moverse luego oprima el botón
naranja
(enter)
2-busque puerto 1 asegúrese de que el sensor
este conectado
3-luego oprima (final)

3. Menú principal nxt
Registro de datos de NXT
Empiece el
programa oprima
en ejecutar.
Se ejecutara
luego oprima el
botón gris si
quiere detener el
programa haga
clic en borrar
(clear).
Para guardarlo
en el ladrillo
hacemos en
guardar .
En la pantalla
del ladrillo
aparecerá el
nombre del
archivo .

4. Menú principal nxt
ver
Se pueden realizar pruebas a
los sensores y motores para ver
si funciona con los datos
guardados
1-seleccione el sensor o motor
que quiera probar
2-mire en que puerto conecto y
selecciónelo
3-los datos de actualización
aparecerán

5. Menú principal del NXT
Configuración
Este programa ayuda a configurar todo tipo de opciones
sonido volumen altavoz suspendido entre otros
Modo de suspendido
Puede configurar la suspensión del ladrillo para que se
suspenda 5,10,20,30 o esta la opción nunca (never)
Volumen
Esta opción permite cambiar el volumen
Eliminar todos los programas
Con esta herramienta podrá eliminar subcarpetas de
sonido

6. Menú principal nxt
Bluetooth: menú principal del NXT
Menú principal nxt
Bluetooth: menú principal del
NXT
Bluetooth le ayudara a
configurar todo sobre la red la
conexión inalámbrica también
configurar por medio del celular

7. Menú principal nxt
---Mis archivos[My Files] --- Archivos de sonido [Sound files]
---Archivos de software [Software files)
Archivos NXT [NXT files] ---Programa NXT [NXT Program]
---Adelante 5 [Forward 5]--- Atrás 5 [Backward 5]
Vacío [Empty] ---Girar a la izquierda 2 [Turn left 2]
---Girar a la derecha [Turn right]---Atrás a la derecha 2
[Backright 2] ---Tono 1 [Tone 1]---Adelante [Forward]
Girar a la izquierda [Turn left]---Atrás a la izquierda [Back left]---
Tono 2 [Tone 2]---Atrás a la izquierda 2 [Back left 2---Girar a la
derecha 2 [Turn right 2]---Atrás a la derecha [Back right]---Atrás
[Backward] ---Puerto 1: Sensor táctil [Touch Sensor]
Puerto 2: Sensor acústico [Sound Sensor]
Puerto 3: Sensor fotosensible [Light Sensor]
Puerto 4: Sensor ultrasónico [Ultrasonic Sensor]
Puerto B/C: Motores I/D [Left/Right motors]
Menú principal del NXT Tecnología Vacío--- [Empty] Táctil
[Touch] ---Oscuro [Dark] ---Claro [Light] ---Esperar 2 [Wait 2]---
Objeto [Object]--- Detener [Stop] ---Bucle [Loop] ---Sonido
[Sound]
---Esperar 5 [Wait 5] ---Esperar 10 [Wait 10]---Nombre de
archivo: sin título [File name: Untitled] ---Menú principal [Main
menu] Archivo existente. ¿Desea reemplazar? [File exists.
Overwrite?] ---Guardar [Save] ---Ejecutar [Run] Eliminar [Delete]
Enviando archivo [Sending file] Archivo guardado [Filesaved]
Enviar [Send]
Iconos generales:
Registro de datos de NXT
[NXT Datalog

8. Menú principal de nxt
24
Registro de datos de NXT
[NXT Datalog]
---*C de temperatura
[Temperature C*]
Presiona Borrar para detener
el Registro de datos
[Press Clear to stop
Datalogging]
0–100 %
[0-100 %]
*F de temperatura
[Temperature F*]
---Puerto 1 [Port 1]Guardar [Save]
Guardar como [Save as]---Puerto 2
[Port 2]---Puerto 3 [Port 3]---Puerto 4
[Port 4]

9. Menú principal de nxt
Ver [View]--- Luz ambiental [Ambient light]---Luz
reflejada [Reflected light]---Sonido dBA [Sound
dBA]---Sonido dB [Sound dB]---Sensor
fotosensible* [Light Sensor*]---Temperatura C*
[Temperature C*]---Temperatura F*
[Temperature F*]---Rotaciones del motor [Motor
rotations]---Rotación* [Rotation*]---Bluetooth
[Bluetooth] Configuración [Settings]---Pruébeme
[Try Me]
Volumen [Volume]---Táctil [Touch]---Mis
contactos [My contacts]---Visibilidad
[Visibility]---Encendido/apagado [On/Off]
Visible [Visible]---Encendido [On]
Invisible [Invisible]---Apagado [Off]---Buscar
[Search]
Puerto 1 2, 3, 4, A, B, C
[Port 1 2, 3, 4, A, B, C]
Ultrasónico pulgadas [Ultrasonic inch]Ultrasónico
centímetros [Ultrasonic cm]---Eliminar archivos
[Delete files]Eliminando todos los
archivos. SFlb ¿Está seguro? [Deleting all files!
Are you sure?]---Conexiones [Connections]

10. Sensor táctil
Presionado liberado protegido
Sugerencias
Puede cambiar la
forma del modelo por
medio del modelo nxt
liberando y
presionando el sensor
táctil
Ver
Observe la respuesta actual del sensor táctil
en la
pantalla utilizando Ver [View]. Un cero [0]
significa que
no está presionado el botón del sensor táctil.
Un uno [1]
en la pantalla significa que está presionado
el botón
del sensor táctil
Pasos
1 conecte un sensor al puerto 1
2-Oprima ver
3-Seleccione el puerto 1
Deberá liberare el botón táctil y aparecera un cero (0)

11. Sensor táctil
pruébeme
Para saber el
programa
adecuado use
el submenú
pruébeme
Programa nxt
Puede utilizar nxt
un creador de
programas que
los guarda en nxt
Registro de datos de NXT
Utiliza la función Registro
de datos de NXT [NXT
Datalog] para crear
archivos de registro de
datos en
el NXT sin utilizar un
ordenador.
