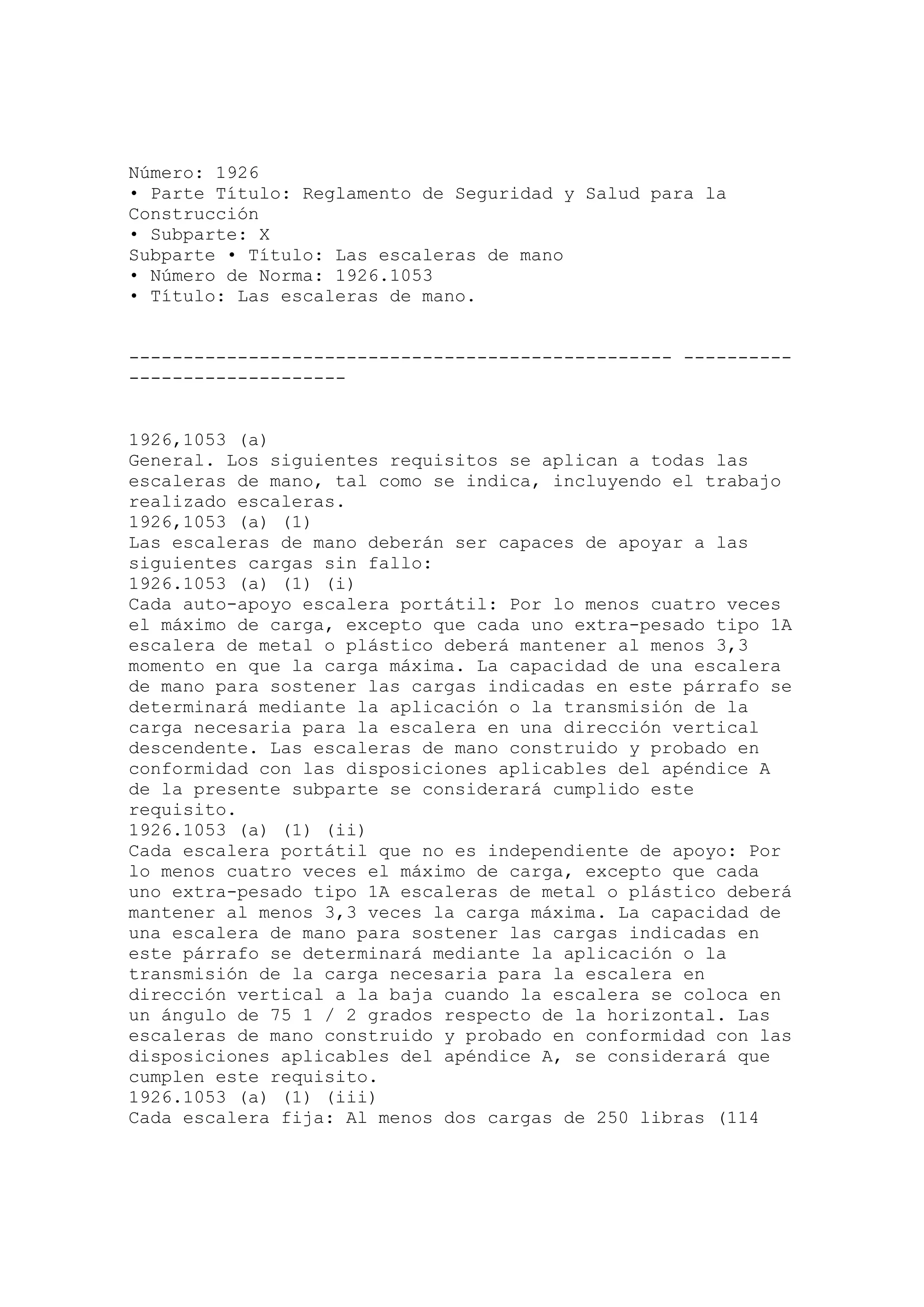

1. Número: 1926
• Parte Título: Reglamento de Seguridad y Salud para la
Construcción
• Subparte: X
Subparte • Título: Las escaleras de mano
• Número de Norma: 1926.1053
• Título: Las escaleras de mano.
-------------------------------------------------- ----------
--------------------
1926,1053 (a)
General. Los siguientes requisitos se aplican a todas las
escaleras de mano, tal como se indica, incluyendo el trabajo
realizado escaleras.
1926,1053 (a) (1)
Las escaleras de mano deberán ser capaces de apoyar a las
siguientes cargas sin fallo:
1926.1053 (a) (1) (i)
Cada auto-apoyo escalera portátil: Por lo menos cuatro veces
el máximo de carga, excepto que cada uno extra-pesado tipo 1A
escalera de metal o plástico deberá mantener al menos 3,3
momento en que la carga máxima. La capacidad de una escalera
de mano para sostener las cargas indicadas en este párrafo se
determinará mediante la aplicación o la transmisión de la
carga necesaria para la escalera en una dirección vertical
descendente. Las escaleras de mano construido y probado en
conformidad con las disposiciones aplicables del apéndice A
de la presente subparte se considerará cumplido este
requisito.
1926.1053 (a) (1) (ii)
Cada escalera portátil que no es independiente de apoyo: Por
lo menos cuatro veces el máximo de carga, excepto que cada
uno extra-pesado tipo 1A escaleras de metal o plástico deberá
mantener al menos 3,3 veces la carga máxima. La capacidad de
una escalera de mano para sostener las cargas indicadas en
este párrafo se determinará mediante la aplicación o la
transmisión de la carga necesaria para la escalera en
dirección vertical a la baja cuando la escalera se coloca en
un ángulo de 75 1 / 2 grados respecto de la horizontal. Las
escaleras de mano construido y probado en conformidad con las
disposiciones aplicables del apéndice A, se considerará que
cumplen este requisito.
1926.1053 (a) (1) (iii)
Cada escalera fija: Al menos dos cargas de 250 libras (114

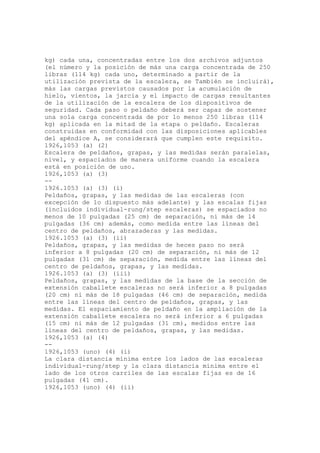

2. kg) cada una, concentradas entre los dos archivos adjuntos
(el número y la posición de más una carga concentrada de 250
libras (114 kg) cada uno, determinado a partir de la
utilización prevista de la escalera, se También se incluirá),
más las cargas previstos causados por la acumulación de
hielo, vientos, la jarcia y el impacto de cargas resultantes
de la utilización de la escalera de los dispositivos de
seguridad. Cada paso o peldaño deberá ser capaz de sostener
una sola carga concentrada de por lo menos 250 libras (114
kg) aplicada en la mitad de la etapa o peldaño. Escaleras
construidas en conformidad con las disposiciones aplicables
del apéndice A, se considerará que cumplen este requisito.
1926,1053 (a) (2)
Escalera de peldaños, grapas, y las medidas serán paralelas,
nivel, y espaciados de manera uniforme cuando la escalera
está en posición de uso.
1926,1053 (a) (3)
--
1926.1053 (a) (3) (i)
Peldaños, grapas, y las medidas de las escaleras (con
excepción de lo dispuesto más adelante) y las escalas fijas
(incluidos individual-rung/step escaleras) se espaciados no
menos de 10 pulgadas (25 cm) de separación, ni más de 14
pulgadas (36 cm) además, como medida entre las líneas del
centro de peldaños, abrazaderas y las medidas.
1926.1053 (a) (3) (ii)
Peldaños, grapas, y las medidas de heces paso no será
inferior a 8 pulgadas (20 cm) de separación, ni más de 12
pulgadas (31 cm) de separación, medida entre las líneas del
centro de peldaños, grapas, y las medidas.
1926.1053 (a) (3) (iii)
Peldaños, grapas, y las medidas de la base de la sección de
extensión caballete escaleras no será inferior a 8 pulgadas
(20 cm) ni más de 18 pulgadas (46 cm) de separación, medida
entre las líneas del centro de peldaños, grapas, y las
medidas. El espaciamiento de peldaño en la ampliación de la
extensión caballete escalera no será inferior a 6 pulgadas
(15 cm) ni más de 12 pulgadas (31 cm), medidos entre las
líneas del centro de peldaños, grapas, y las medidas.
1926,1053 (a) (4)
--
1926,1053 (uno) (4) (i)
La clara distancia mínima entre los lados de las escaleras
individual-rung/step y la clara distancia mínima entre el
lado de los otros carriles de las escalas fijas es de 16
pulgadas (41 cm).
1926,1053 (uno) (4) (ii)

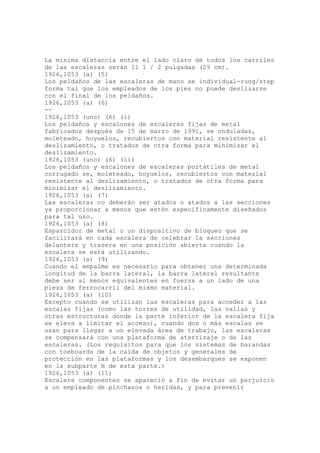

3. La mínima distancia entre el lado claro de todos los carriles
de las escaleras serán 11 1 / 2 pulgadas (29 cm).
1926,1053 (a) (5)
Los peldaños de las escaleras de mano se individual-rung/step
forma tal que los empleados de los pies no puede deslizarse
con el final de los peldaños.
1926,1053 (a) (6)
--
1926,1053 (uno) (6) (i)
Los peldaños y escalones de escaleras fijas de metal
fabricados después de 15 de marzo de 1991, se onduladas,
moleteado, hoyuelos, recubiertos con material resistente al
deslizamiento, o tratados de otra forma para minimizar el
deslizamiento.
1926,1053 (uno) (6) (ii)
Los peldaños y escalones de escaleras portátiles de metal
corrugado se, moleteado, hoyuelos, recubiertos con material
resistente al deslizamiento, o tratados de otra forma para
minimizar el deslizamiento.
1926,1053 (a) (7)
Las escaleras no deberán ser atados o atados a las secciones
ya proporcionar a menos que estén específicamente diseñados
para tal uso.
1926,1053 (a) (8)
Esparcidor de metal o un dispositivo de bloqueo que se
facilitará en cada escalera de celebrar la secciones
delantera y trasera en una posición abierta cuando la
escalera se está utilizando.
1926,1053 (a) (9)
Cuando el empalme es necesario para obtener una determinada
longitud de la barra lateral, la barra lateral resultante
debe ser al menos equivalentes en fuerza a un lado de una
pieza de ferrocarril del mismo material.
1926,1053 (a) (10)
Excepto cuando se utilizan las escaleras para acceder a las
escalas fijas (como las torres de utilidad, las vallas y
otras estructuras donde la parte inferior de la escalera fija
se eleva a limitar el acceso), cuando dos o más escalas se
usan para llegar a un elevada área de trabajo, las escaleras
se compensará con una plataforma de aterrizaje o de las
escaleras. (Los requisitos para que los sistemas de barandas
con toeboards de la caída de objetos y generales de
protección en las plataformas y los desembarques se exponen
en la subparte H de esta parte.)
1926,1053 (a) (11)
Escalera componentes se apareció a fin de evitar un perjuicio
a un empleado de pinchazos o heridas, y para prevenir

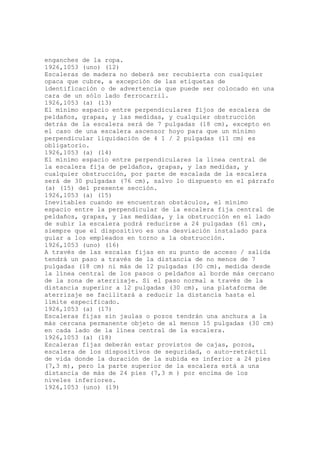

4. enganches de la ropa.
1926,1053 (uno) (12)
Escaleras de madera no deberá ser recubierta con cualquier
opaca que cubre, a excepción de las etiquetas de
identificación o de advertencia que puede ser colocado en una
cara de un sólo lado ferrocarril.
1926,1053 (a) (13)
El mínimo espacio entre perpendiculares fijos de escalera de
peldaños, grapas, y las medidas, y cualquier obstrucción
detrás de la escalera será de 7 pulgadas (18 cm), excepto en
el caso de una escalera ascensor hoyo para que un mínimo
perpendicular liquidación de 4 1 / 2 pulgadas (11 cm) es
obligatorio.
1926,1053 (a) (14)
El mínimo espacio entre perpendiculares la línea central de
la escalera fija de peldaños, grapas, y las medidas, y
cualquier obstrucción, por parte de escalada de la escalera
será de 30 pulgadas (76 cm), salvo lo dispuesto en el párrafo
(a) (15) del presente sección.
1926,1053 (a) (15)
Inevitables cuando se encuentran obstáculos, el mínimo
espacio entre la perpendicular de la escalera fija central de
peldaños, grapas, y las medidas, y la obstrucción en el lado
de subir la escalera podrá reducirse a 24 pulgadas (61 cm),
siempre que el dispositivo es una desviación instalado para
guiar a los empleados en torno a la obstrucción.
1926,1053 (uno) (16)
A través de las escalas fijas en su punto de acceso / salida
tendrá un paso a través de la distancia de no menos de 7
pulgadas (18 cm) ni más de 12 pulgadas (30 cm), medida desde
la línea central de los pasos o peldaños al borde más cercano
de la zona de aterrizaje. Si el paso normal a través de la
distancia superior a 12 pulgadas (30 cm), una plataforma de
aterrizaje se facilitará a reducir la distancia hasta el
límite especificado.
1926,1053 (a) (17)
Escaleras fijas sin jaulas o pozos tendrán una anchura a la
más cercana permanente objeto de al menos 15 pulgadas (30 cm)
en cada lado de la línea central de la escalera.
1926,1053 (a) (18)
Escaleras fijas deberán estar provistos de cajas, pozos,
escalera de los dispositivos de seguridad, o auto-retráctil
de vida donde la duración de la subida es inferior a 24 pies
(7,3 m), pero la parte superior de la escalera está a una
distancia de más de 24 pies (7,3 m ) por encima de los
niveles inferiores.
1926,1053 (uno) (19)
5. Cuando la longitud total de una subida igual o superior a 24
pies (7,3 m), las escalas fijas deberá estar equipado con uno
de los siguientes:
1926,1053 (uno) (19) (i)
Escalera de los dispositivos de seguridad, o
1926,1053 (uno) (19) (ii)
De vida auto-retráctil, y plataformas de descanso a
intervalos no superiores a 150 pies (45,7 m), o
1926,1053 (uno) (19) (iii)
Una jaula o bien, escalera y múltiples secciones, cada
sección de escalera que no exceda de 50 pies (15,2 m) de
longitud. Escalera secciones se descontará de las secciones
adyacentes, plataformas de aterrizaje y se proporcionará una
duración máxima de 50 pies (15,2 m).
1926,1053 (uno) (20)
Jaulas para escaleras fijas se ajustarán a todas las
características siguientes:
1926,1053 (uno) (20) (i)
Bandas horizontales se ata al lado de los rieles de
ferrocarril escaleras, o directamente a la estructura, la
construcción, o equipos para cada puesto-escaleras;
1926,1053 (uno) (20) (ii)
Barras verticales serán en el interior de las bandas
horizontales y estarán sujetos a los mismos;
1926,1053 (uno) (20) (iii)
Las jaulas se extenderá no menos de 27 pulgadas (66 cm), o
más de 30 pulgadas (76 cm) de la línea central de la etapa o
escalón (con exclusión de los destellos en la parte inferior
de la jaula) y no deberá ser inferior a 27 pulgadas (68 cm)
de ancho;
1926,1053 (uno) (20) (iv)
El interior de la jaula deberán ser claros de las
proyecciones;
1926,1053 (uno) (20) (v)
Bandas horizontales serán espaciados no más de 4 pies (1,2 m)
en el centro verticalmente;
1926,1053 (uno) (20) (vi)
Barras verticales se espaciados a intervalos de no más de 9 1
/ 2 pulgadas (24 cm) en el centro horizontal;
1926,1053 (uno) (20) (vii)
la parte inferior de la jaula deberá ser de un nivel no
inferior a 7 pies (2,1 m) ni más de 8 pies (2,4 m) por encima
del punto de acceso a la parte inferior de la escalera. El
fondo de la jaula deberá ser quemado no menos de 4 pulgadas
(10 cm) alrededor de dentro de la distancia horizontal entre
la parte inferior de la banda y la banda inmediatamente
superior;

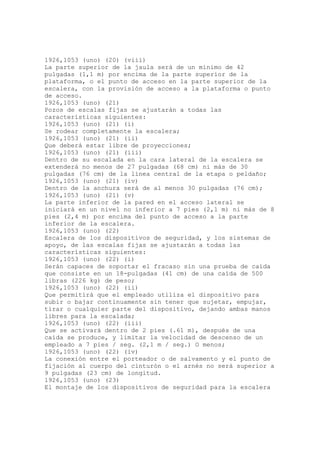

6. 1926,1053 (uno) (20) (viii)
La parte superior de la jaula será de un mínimo de 42
pulgadas (1,1 m) por encima de la parte superior de la
plataforma, o el punto de acceso en la parte superior de la
escalera, con la provisión de acceso a la plataforma o punto
de acceso.
1926,1053 (uno) (21)
Pozos de escalas fijas se ajustarán a todas las
características siguientes:
1926,1053 (uno) (21) (i)
Se rodear completamente la escalera;
1926,1053 (uno) (21) (ii)
Que deberá estar libre de proyecciones;
1926,1053 (uno) (21) (iii)
Dentro de su escalada en la cara lateral de la escalera se
extenderá no menos de 27 pulgadas (68 cm) ni más de 30
pulgadas (76 cm) de la línea central de la etapa o peldaño;
1926,1053 (uno) (21) (iv)
Dentro de la anchura será de al menos 30 pulgadas (76 cm);
1926,1053 (uno) (21) (v)
La parte inferior de la pared en el acceso lateral se
iniciará en un nivel no inferior a 7 pies (2,1 m) ni más de 8
pies (2,4 m) por encima del punto de acceso a la parte
inferior de la escalera.
1926,1053 (uno) (22)
Escalera de los dispositivos de seguridad, y los sistemas de
apoyo, de las escalas fijas se ajustarán a todas las
características siguientes:
1926,1053 (uno) (22) (i)
Serán capaces de soportar el fracaso sin una prueba de caída
que consiste en un 18-pulgadas (41 cm) de una caída de 500
libras (226 kg) de peso;
1926,1053 (uno) (22) (ii)
Que permitirá que el empleado utiliza el dispositivo para
subir o bajar continuamente sin tener que sujetar, empujar,
tirar o cualquier parte del dispositivo, dejando ambas manos
libres para la escalada;
1926,1053 (uno) (22) (iii)
Que se activará dentro de 2 pies (.61 m), después de una
caída se produce, y limitar la velocidad de descenso de un
empleado a 7 pies / seg. (2,1 m / seg.) O menos;
1926,1053 (uno) (22) (iv)
La conexión entre el porteador o de salvamento y el punto de
fijación al cuerpo del cinturón o el arnés no será superior a
9 pulgadas (23 cm) de longitud.
1926,1053 (uno) (23)
El montaje de los dispositivos de seguridad para la escalera

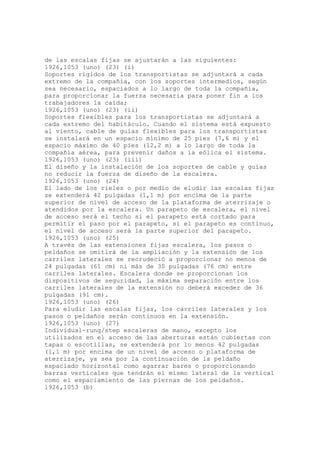

7. de las escalas fijas se ajustarán a las siguientes:
1926,1053 (uno) (23) (i)
Soportes rígidos de los transportistas se adjuntará a cada
extremo de la compañía, con los soportes intermedios, según
sea necesario, espaciados a lo largo de toda la compañía,
para proporcionar la fuerza necesaria para poner fin a los
trabajadores la caída;
1926,1053 (uno) (23) (ii)
Soportes flexibles para los transportistas se adjuntará a
cada extremo del habitáculo. Cuando el sistema está expuesto
al viento, cable de guías flexibles para los transportistas
se instalará en un espacio mínimo de 25 pies (7,6 m) y el
espacio máximo de 40 pies (12,2 m) a lo largo de toda la
compañía aérea, para prevenir daños a la eólica el sistema.
1926,1053 (uno) (23) (iii)
El diseño y la instalación de los soportes de cable y guías
no reducir la fuerza de diseño de la escalera.
1926,1053 (uno) (24)
El lado de los rieles o por medio de eludir las escalas fijas
se extenderá 42 pulgadas (1,1 m) por encima de la parte
superior de nivel de acceso de la plataforma de aterrizaje o
atendidos por la escalera. Un parapeto de escalera, el nivel
de acceso será el techo si el parapeto está cortado para
permitir el paso por el parapeto, si el parapeto es continuo,
el nivel de acceso será la parte superior del parapeto.
1926,1053 (uno) (25)
A través de las extensiones fijas escalera, los pasos o
peldaños se omitirá de la ampliación y la extensión de los
carriles laterales se recrudeció a proporcionar no menos de
24 pulgadas (61 cm) ni más de 30 pulgadas (76 cm) entre
carriles laterales. Escalera donde se proporcionan los
dispositivos de seguridad, la máxima separación entre los
carriles laterales de la extensión no deberá exceder de 36
pulgadas (91 cm).
1926,1053 (uno) (26)
Para eludir las escalas fijas, los carriles laterales y los
pasos o peldaños serán continuos en la extensión.
1926,1053 (uno) (27)
Individual-rung/step escaleras de mano, excepto los
utilizados en el acceso de las aberturas están cubiertas con
tapas o escotillas, se extenderá por lo menos 42 pulgadas
(1,1 m) por encima de un nivel de acceso o plataforma de
aterrizaje, ya sea por la continuación de la peldaño
espaciado horizontal como agarrar bares o proporcionando
barras verticales que tendrán el mismo lateral de la vertical
como el espaciamiento de las piernas de los peldaños.
1926,1053 (b)

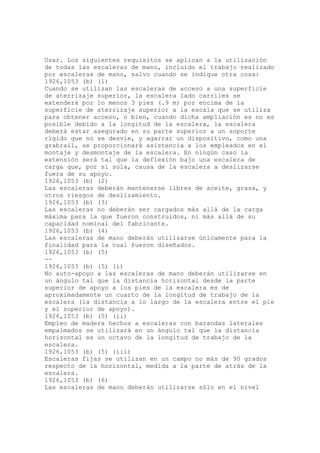

8. Usar. Los siguientes requisitos se aplican a la utilización
de todas las escaleras de mano, incluido el trabajo realizado
por escaleras de mano, salvo cuando se indique otra cosa:
1926,1053 (b) (1)
Cuando se utilizan las escaleras de acceso a una superficie
de aterrizaje superior, la escalera lado carriles se
extenderá por lo menos 3 pies (.9 m) por encima de la
superficie de aterrizaje superior a la escala que se utiliza
para obtener acceso, o bien, cuando dicha ampliación es no es
posible debido a la longitud de la escalera, la escalera
deberá estar asegurado en su parte superior a un soporte
rígido que no se desvíe, y agarrar un dispositivo, como una
grabrail, se proporcionará asistencia a los empleados en el
montaje y desmontaje de la escalera. En ningún caso la
extensión será tal que la deflexión bajo una escalera de
carga que, por sí sola, causa de la escalera a deslizarse
fuera de su apoyo.
1926,1053 (b) (2)
Las escaleras deberán mantenerse libres de aceite, grasa, y
otros riesgos de deslizamiento.
1926,1053 (b) (3)
Las escaleras no deberán ser cargados más allá de la carga
máxima para la que fueron construidos, ni más allá de su
capacidad nominal del fabricante.
1926,1053 (b) (4)
Las escaleras de mano deberán utilizarse únicamente para la
finalidad para la cual fueron diseñados.
1926,1053 (b) (5)
--
1926,1053 (b) (5) (i)
No auto-apoyo a las escaleras de mano deberán utilizarse en
un ángulo tal que la distancia horizontal desde la parte
superior de apoyo a los pies de la escalera es de
aproximadamente un cuarto de la longitud de trabajo de la
escalera (la distancia a lo largo de la escalera entre el pie
y el superior de apoyo).
1926,1053 (b) (5) (ii)
Empleo de madera hechos a escaleras con barandas laterales
empalmados se utilizará en un ángulo tal que la distancia
horizontal es un octavo de la longitud de trabajo de la
escalera.
1926,1053 (b) (5) (iii)
Escaleras fijas se utilizan en un campo no más de 90 grados
respecto de la horizontal, medida a la parte de atrás de la
escalera.
1926,1053 (b) (6)
Las escaleras de mano deberán utilizarse sólo en el nivel

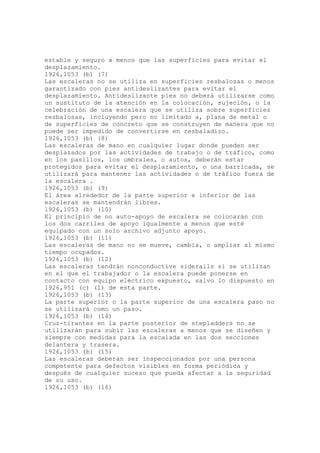

9. estable y seguro a menos que las superficies para evitar el
desplazamiento.
1926,1053 (b) (7)
Las escaleras no se utiliza en superficies resbalosas o menos
garantizado con pies antideslizantes para evitar el
desplazamiento. Antideslizante pies no deberá utilizarse como
un sustituto de la atención en la colocación, sujeción, o la
celebración de una escalera que se utiliza sobre superficies
resbalosas, incluyendo pero no limitado a, plana de metal o
de superficies de concreto que se construyen de manera que no
puede ser impedido de convertirse en resbaladizo.
1926,1053 (b) (8)
Las escaleras de mano en cualquier lugar donde pueden ser
desplazados por las actividades de trabajo o de tráfico, como
en los pasillos, los umbrales, o autos, deberán estar
protegidos para evitar el desplazamiento, o una barricada, se
utilizará para mantener las actividades o de tráfico fuera de
la escalera .
1926,1053 (b) (9)
El área alrededor de la parte superior e inferior de las
escaleras se mantendrán libres.
1926,1053 (b) (10)
El principio de no auto-apoyo de escalera se colocarán con
los dos carriles de apoyo igualmente a menos que esté
equipado con un solo archivo adjunto apoyo.
1926,1053 (b) (11)
Las escaleras de mano no se mueve, cambia, o ampliar al mismo
tiempo ocupados.
1926,1053 (b) (12)
Las escaleras tendrán nonconductive siderails si se utilizan
en el que el trabajador o la escalera puede ponerse en
contacto con equipo eléctrico expuesto, salvo lo dispuesto en
1926,951 (c) (1) de esta parte.
1926,1053 (b) (13)
La parte superior o la parte superior de una escalera paso no
se utilizará como un paso.
1926,1053 (b) (14)
Cruz-tirantes en la parte posterior de stepladders no se
utilizarán para subir las escaleras a menos que se diseñen y
siempre con medidas para la escalada en las dos secciones
delantera y trasera.
1926,1053 (b) (15)
Las escaleras deberán ser inspeccionados por una persona
competente para defectos visibles en forma periódica y
después de cualquier suceso que pueda afectar a la seguridad
de su uso.
1926,1053 (b) (16)

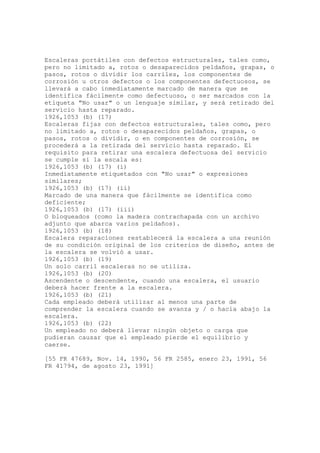

10. Escaleras portátiles con defectos estructurales, tales como,
pero no limitado a, rotos o desaparecidos peldaños, grapas, o
pasos, rotos o dividir los carriles, los componentes de
corrosión u otros defectos o los componentes defectuosos, se
llevará a cabo inmediatamente marcado de manera que se
identifica fácilmente como defectuoso, o ser marcados con la
etiqueta "No usar" o un lenguaje similar, y será retirado del
servicio hasta reparado.
1926,1053 (b) (17)
Escaleras fijas con defectos estructurales, tales como, pero
no limitado a, rotos o desaparecidos peldaños, grapas, o
pasos, rotos o dividir, o en componentes de corrosión, se
procederá a la retirada del servicio hasta reparado. El
requisito para retirar una escalera defectuosa del servicio
se cumple si la escala es:
1926,1053 (b) (17) (i)
Inmediatamente etiquetados con "No usar" o expresiones
similares;
1926,1053 (b) (17) (ii)
Marcado de una manera que fácilmente se identifica como
deficiente;
1926,1053 (b) (17) (iii)
O bloqueados (como la madera contrachapada con un archivo
adjunto que abarca varios peldaños).
1926,1053 (b) (18)
Escalera reparaciones restablecerá la escalera a una reunión
de su condición original de los criterios de diseño, antes de
la escalera se volvió a usar.
1926,1053 (b) (19)
Un solo carril escaleras no se utiliza.
1926,1053 (b) (20)
Ascendente o descendente, cuando una escalera, el usuario
deberá hacer frente a la escalera.
1926,1053 (b) (21)
Cada empleado deberá utilizar al menos una parte de
comprender la escalera cuando se avanza y / o hacia abajo la
escalera.
1926,1053 (b) (22)
Un empleado no deberá llevar ningún objeto o carga que
pudieran causar que el empleado pierde el equilibrio y
caerse.
[55 FR 47689, Nov. 14, 1990, 56 FR 2585, enero 23, 1991, 56
FR 41794, de agosto 23, 1991]
