1. LECTURA E INTERPRETACION DE PLANOS
SESION 1
Capacitación
Esta capacitación proporciona una visión general de las
características comunes que se encuentran en planos y de
cómo inspeccionarlos correctamente.
Álvaro Hdo. Martínez
Ing. Mecatrónico
Universidad Autónoma De Occidente

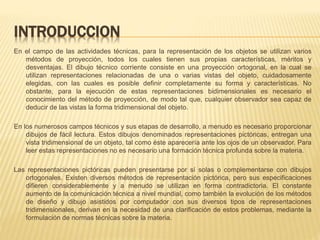

2. INTRODUCCION
En el campo de las actividades técnicas, para la representación de los objetos se utilizan varios
métodos de proyección, todos los cuales tienen sus propias características, méritos y
desventajas. El dibujo técnico corriente consiste en una proyección ortogonal, en la cual se
utilizan representaciones relacionadas de una o varias vistas del objeto, cuidadosamente
elegidas, con las cuales es posible definir completamente su forma y características. No
obstante, para la ejecución de estas representaciones bidimensionales es necesario el
conocimiento del método de proyección, de modo tal que, cualquier observador sea capaz de
deducir de las vistas la forma tridimensional del objeto.
En los numerosos campos técnicos y sus etapas de desarrollo, a menudo es necesario proporcionar
dibujos de fácil lectura. Estos dibujos denominados representaciones pictóricas, entregan una
vista tridimensional de un objeto, tal como éste aparecería ante los ojos de un observador. Para
leer estas representaciones no es necesario una formación técnica profunda sobre la materia.
Las representaciones pictóricas pueden presentarse por sí solas o complementarse con dibujos
ortogonales. Existen diversos métodos de representación pictórica, pero sus especificaciones
difieren considerablemente y a menudo se utilizan en forma contradictoria. El constante
aumento de la comunicación técnica a nivel mundial, como también la evolución de los métodos
de diseño y dibujo asistidos por computador con sus diversos tipos de representaciones
tridimensionales, derivan en la necesidad de una clarificación de estos problemas, mediante la
formulación de normas técnicas sobre la materia.

3. QUE ES UN PLANO?
 Los Planos son la representación gráfica y exhaustiva de todos
los elementos que plantea un proyecto. Contienen la geometría
plana y volumétrica de los elementos proyectados de forma que
los defina completamente en sus tres dimensiones.
 Los Planos nos muestran cotas, dimensiones lineales de
superficies y dimensiones volumétricas de todos los
componentes y las acciones que conforman los trabajos
desarrollados por el proyectista, esto es llamado dibujo técnico.
 Como un dibujo es un conjunto de instrucciones que tiene que
cumplir el operario, debe ser claro, correcto, exacto y completo.
Los campos especializados son tan distintos como las ramas de
la industria. Algunas de las áreas principales del dibujo son:
Mecánico, arquitectónico, estructural y eléctrico.

4. TIPOS DE PLANOS
 Estructurales. (Bases En Angulo, Buques,
Arcos, Parales Etc.).

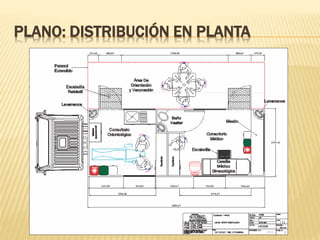

 Arquitectónicos. (Distribución en Planta).
 De Cortes y Secciones. (Longitudinales,
Transversales)
 De Detalle.( Exteriores, Estructural,
Instalaciones, Acabados, Muebles y
Accesorios).
 De Instalaciones. (Eléctricas, Hidro-sanitarias,
De Comunicaciones Etc.)
 De Acabados.(Exteriores, Interiores)

5. PLANOS DE TALLER
 Estos deberán contener la información
completa para la fabricación de los
elementos de la estructura, incluyendo la
localización, tipo y tamaño de todos los
elementos tales como remaches, juntas,
tornillos y soldaduras. Se hará la distinción
entre sujetadores y soldaduras de taller y de
campo. Se elaboraran de acuerdo a
practicas modernas y se tendrá en cuenta la
rapidez y economía en la fabricación y
montaje.

6. LAS LINEAS EN LOS PLANOS
 En el dibujo técnico son empleados diferentes tipos
de líneas, de acuerdo al propósito. Cada una de
ellas tiene su razón y significado, así como su
clasificación establecida por el reglamento del dibujo
técnico, para que estas sean de fácil y universal
comprensión para todo ingeniero. Se califican por su
grosor y uso, como Gruesas, Medias y Finas.
 Las Normas Industriales y algunos otros organismos
internacionales, han considerado necesario el
normalizar los diferentes tipos de líneas con el fin de
lograr que la comunicación que se desea a través
de un dibujo técnico sea de fácil comprensión.

7. LAS LINEAS EN LOS PLANOS
LINEAS GRUESAS: Son las que definen el cuerpo del dibujo,
normalmente tienen 0,8 mm de espesor.
 Contorno: Es usada para contornos y aristas visibles de objetos,
también para limitaciones de rosca (ISO).
 Plano de corte: Expresan la situación del objeto en el plano de corte,
poseen una flecha en cada extremo indicando la dirección de la vista.
 Rotura corta: Es la que, en representación de piezas largas, las corta
transversalmente o en su menor
 dimensión.
LINEAS MEDIAS: Son líneas que tienden a ser de 0,4 mm.
 Contornos ocultos: Indican aristas y contornos ocultos, en detalles no
visibles y roscas (DIN)
 Posiciones extremas y formas primitivas: Así como su nombre lo indica,
se usan para indicar formas primitivas y extremas, también para
secciones, cortes y vistas inclinadas.

8. LAS LINEAS EN LOS PLANOS
LINEAS FINAS: Son líneas que tienden a ser de 0,4 mm.
 Contornos ocultos: Indican aristas y contornos ocultos, en detalles
no visibles y roscas (DIN)
 Posiciones extremas y formas primitivas: Así como su nombre lo
indica, se usan para indicar formas primitivas y extremas, también
para secciones, cortes y vistas inclinadas.
 Auxiliar de cota: Partiendo de la figura, limitan el espacio a
dimensionar, puede o no tocar la figura;
 pero siempre se extenderá 1 ó 2 mm pasada la línea de dimensión
(DIN)
 Dimensión: Se usa para indicar dimensión y puntos extremos de una
dimensión, se interrumpe para
 colocar la cota (DIN)
 Eje: Se colocan en como líneas centrales, divisorias y como ejes de
objetos. Si posee puntos y trazos
 es para marcar el eje de simetría.
 Rotura larga: En la representación de piezas excesivamente
grandes, la corta en su mayor dimensión.

9. ACOTACION
Una acotación es la medida de una característica de un objeto la cual deben ser especificadas en
un dibujo técnico. La acotación, también conocida como cota o dimensión, debe cumplir un
conjunto de reglas para facilitar su lectura y por consiguiente facilitar la construcción de una
pieza.
 Líneas de Cota: Son las líneas finas que indican exactamente la dimensión de cada parte de la
pieza. Quedan interrumpidas en su centro para la colocación de cotas o medidas de esa parte.
Deben ser de espesor fino y terminar en flechas. Estas indican el comienzo y el final de cada
línea. Las líneas de cota de deben disponer de tal forma que queden fuera del contorno de la
pieza.
 Líneas auxiliares de Cota: Son líneas continuas, que partiendo del objeto limitan el espacio a
acotar. Se trazan perpendiculares a la línea de cota sobrepasándola en 1 ó 2 mm. Si la línea de
cota es muy corta para poder ubicar las dos flechas, se prolongara por ambos lados, fuera de la
línea auxiliar de cota y las flechas se dibujaran de tal forma que terminen en ángulo recto.
 Números de cota: Cada línea es interrumpida para ubicar en ese espacio el valor numérico de
la cota, es decir; ir el número de lo que mide la distancia entre dos puntos determinados del
dibujo. El número de cota debe colocarse, siempre que sea posible, en la mitad de la línea de
cota. Así mismo, cuando existan varias líneas de cota paralelas, se suelen alternar la ubicación
de sus respectivos números de cota, a fin de que no aparezcan unos encima de otros.

10. NORMAS PARA EL ACOTADO
 La cantidad de cotas en el dibujo debe ser la mínima posible, pero la suficiente
para definir el tamaño y la posición de cada elemento de la pieza.
 Las cotas menores deberán colocarse mas cercanas a la figura, y las mayores
mas alejadas, a fin de evitar los cruces entre las líneas de cota y auxiliares.
 Al acotar partes de una pieza que estén en la misma dirección, se deberán
colocar todas las cotas en una sola línea continua.
 Al acotar un diámetro, en la vista donde se observa una forma circular de la
parte acotada, se debe colocar en símbolo del diámetro antes del número de la
cota.
 Al acotar radios, las líneas de cota deberán llevar una sola flecha, situada en el
extremo que toca al arco. Su otro extremo termina en el centro del arco.
 Para acotar un arco, se traza la línea de cota concéntrica con el arco, y las
líneas auxiliares de cota se trazan paralelamente a la bisectriz del ángulo.
 Cuando es un ángulo lo que se debe acotar, la línea de cota es un arco de
circunferencia cuyo centro es el vértice del ángulo y las líneas auxiliares de cota
son prolongación de los lados del ángulo.
 No esta permitido usar líneas de contorno, de ejes de simetría, como líneas de
cota; ni trazar líneas de cota como prolongación de los mismos.
 Si esta permitido usar líneas de eje o sus prolongaciones, como auxiliares de
cota.

11. CONTENIDO DEL ROTULO
NORMALIZACION: La normalización es la redacción y aprobación de una
serie de normas que se establecen para garantizar que elementos
construidos de forma independiente por países distintos, pueda
garantizarse su acoplamiento y la distribución de repuestos. Garantizar la
calidad de los elementos y la seguridad de su funcionamiento.
Con la normalización conseguimos varios objetivos, entre ellos:
a) Simplificar el número de modelos de un mismo producto.
b) Unificar modelos para permitir la íntercambiabilidad

12. CONTENIDO DEL ROTULO
1. CASILLLERO DE ROTULACIÓN Y
DESPIEZO
 El casillero o cajetín, es un rectángulo
que se coloca en la parte inferior de los
planos destinado a facilitar todos los
datos del dibujo, tales como: escala,
fecha, nombre de la persona que realiza
el plano etc. Este debe de colocarse a la
distancia de 5 mm. del borde inferior
derecho de la hoja de papel . Dichas
distancias quedan reflejadas en la figura
9.
 La norma UNE establece ocho
modelos de casilleros de rotulación, en
función del tamaño del plano. Nosotros
solo trataremos los modelos 7. Figuras 7
y 8.

13. CORTES Y SECCIONES
Una vista en sección es un dibujo de una pieza
después de haberle dado un corte por un plano
imaginario, conveniente elegido y retirado de la
parte mas próxima del observador. Las zonas que
en el plano corta material se dibujan rayadas.
DIFERENCIA ENTRE CORTE Y SECCION
La diferencia entre corte y sección se
puede indicar como:
Sección: Es la representación de la zona
que nos indica el corte en el plano.
Corte: Representa la zona que corta el
plano y además la vista del objeto que
se va a seccionar.

14. TIPOS DE CORTES
 A continuación se mostraran los diferentes tipos de corte
según su complejidad.

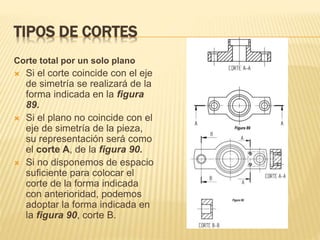

15. TIPOS DE CORTES
Corte total por un solo plano
 Si el corte coincide con el eje
de simetría se realizará de la
forma indicada en la figura
89.
 Si el plano no coincide con el
eje de simetría de la pieza,
su representación será como
el corte A, de la figura 90.
 Si no disponemos de espacio
suficiente para colocar el
corte de la forma indicada
con anterioridad, podemos
adoptar la forma indicada en
la figura 90, corte B.

16. TIPOS DE CORTES
Corte por planos paralelos
 Se utiliza para aquellas piezas cuyos
elementos se encuentran situados en
planos de simetría paralelos. El corte
puede adoptar un recorrido quebrado,
de tal forma que este recorrido se
realice pasando por todos aquellos
elementos cuya tipología sea preciso
resaltar.
 En la vista de planta, el plano de corte
se representará por un trazo de línea y
punto fino, resaltando con trazo más
grueso, los extremos y los cambios de
plano. figura 92. El corte se representa
como si fuera un solo plano,
trasladando los plano hasta hacerlos
coincidir.

17. TIPOS DE CORTES
Corte total con giro.
 Se pueden dar
tres casos:
 a) Por planos
concurrentes.
 b) Por planos a
90º
 c) Por planos
sucesivos.
a) Por planos concurrentes
Cuando el corte se realiza por dos
planos concurrentes , uno de ellos
es girado antes del abatimiento
sobre el plano del dibujo. Figura 94.

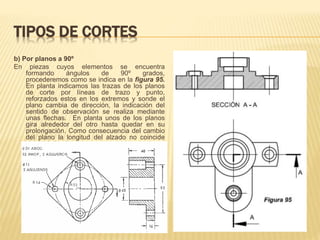

18. TIPOS DE CORTES
b) Por planos a 90º
En piezas cuyos elementos se encuentra
formando ángulos de 90º grados,
procederemos como se indica en la figura 95.
En planta indicamos las trazas de los planos
de corte por líneas de trazo y punto,
reforzados estos en los extremos y sonde el
plano cambia de dirección, la indicación del
sentido de observación se realiza mediante
unas flechas. En planta unos de los planos
gira alrededor del otro hasta quedar en su
prolongación. Como consecuencia del cambio
del plano la longitud del alzado no coincide
con la de la planta.

19. TIPOS DE CORTES
c) Por planos
sucesivos en
diferentes Ángulos
Cuando los elementos
que nos interesa ver
no se encuentran en
los casos anteriores,
formando estos un
ángulos distintos de
90º, se procederá
como se indica en la
figura 96.

20. TIPOS DE CORTES
Corte a 90º o Semicorte
En piezas simétricas, especialmente en piezas
de revolución, puede interesar dar un corte
parcial a 90º, con ello eliminamos
únicamente un cuarto de la pieza de tal
forma que en el alzado veremos la mitad de
la zona interna y la otra mitad su forma
externa. (Figura 97 y 98). Como puede
observarse en la figura, parte incorrecta,
este sistema tiene la ventaja del ahorro de
tiempo en la representación de las partes
ocultas. Por tanto será incorrecta su
representación.
No se indicará el camino seguido por el corte,
como en los casos anteriores.
No se representará la línea gruesa de
separación entre las mitades cortadas. En la
figura 97, pueden apreciarse los tres

21. TIPOS DE CORTES
Corte parcial
Si no conviene efectuar un corte total o semicorte, puede realizarse un
corte parcial. Este corte se limita por una línea continua fina
irregularmente ( a mano alzada). Esta línea no deberá coincidir con
una arista de la pieza.
(Figura 100). Un corte parcial suele emplearse como recurso para
representar una parte limitada de la pieza. Pueden utilizarse en
solitario o como complementos de otros tipos.

22. TIPOS DE CORTES
Secciones sucesivas
Cuando una pieza por su
configuración hay que
realizar varias secciones
se adoptarán las
disposiciones de las
figuras, 104 y 105.

23. GENERALIDADES SOBRE EL RAYADO.
 El rayado se utiliza para resaltar las secciones de los
cortes. La línea utilizada será continua fina y formará con
los ejes o líneas principales del contorno de la sección un
ángulo muy acusado, preferentemente de 45º. ( Figura
83).

24. GENERALIDADES SOBRE EL RAYADO.
 Las diferentes Secciones de corte
de una misma pieza se rayarán de
manera idéntica. El rayado de
piezas diferentes yuxtapuestas o
unidad, este se orientará de
manera distinta. (Figura 84). El
intervalo entre las líneas del
rayado se escoge en función del
tamaño de la superficie a rayar. Se
recomienda un espaciamiento
mínimo de 0,7 mm.
 Para superficies grandes, el rayado
puede reducirse a una zona rayada
que siga el interior del contorno de
la superficie rayada. ( Figura 85).

25. REPRESENTACIÓN DE PIEZAS (CROQUIZACIÓN)
Concepto de coquización
 El croquis es una representación rápida realizada a mano alzada sin
 instrumentos algunos y con medidas aproximadas, que nos permiten la visualización e
interpretación de una pieza determinada.

 No quiere decir que el croquis haya que hacerlo sin seguir unas normas determinadas. Al
contrario al ser a mamo alzada, debe de ser claro y limpio, y por supuesto acotado.
 Al ser un dibujo realizado sin escala, es conveniente que sus formas y dimensiones sean
lo mas proporcionadas posibles al objeto real; no debe tener líneas muy finas y deberá ser
los bastante claro para que pueda ser interpretado por personas distintas a su autor.
 Los croquis pueden ser de muy variadas condiciones: exposición de ideas, esquemas de
ejecución, esquemas de cálculo, de proyectos de trabajo o taller, etc.
 Su representación debe de seguir las normas en las que está basado el sistema diédrico.
Por tanto cada una de las vistas debe estar situada en el lado que le corresponda, y entre
todas ellas debe de haber una correspondencia.
 Un croquis puede realizarse de partiendo de:
 a) Una idea. Estamos proyectando, representado en el papel aquello que nos pasa
por la mente.
 b) De una pieza real. Dicha pieza puede moverse y observarse desde cualquier
ángulo.
 c) De una pieza en perspectiva. Esta implica una gran dificultad si el alumno no
domina otros sistemas de representación. El alumno debe de entender la pieza en todos
sus detalles ya que no puede girarla para observar las distintas caras.

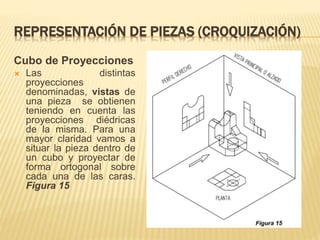

26. REPRESENTACIÓN DE PIEZAS (CROQUIZACIÓN)
Cubo de Proyecciones
 Las distintas
proyecciones
denominadas, vistas de
una pieza se obtienen
teniendo en cuenta las
proyecciones diédricas
de la misma. Para una
mayor claridad vamos a
situar la pieza dentro de
un cubo y proyectar de
forma ortogonal sobre
cada una de las caras.
Figura 15

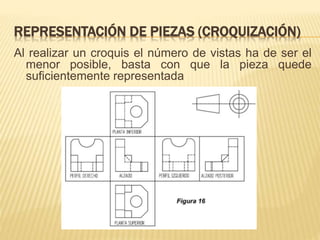

27. REPRESENTACIÓN DE PIEZAS (CROQUIZACIÓN)
Al realizar un croquis el número de vistas ha de ser el
menor posible, basta con que la pieza quede
suficientemente representada

28. SÍMBOLOS UTILIZADOS EN SOLDADURA
 Los símbolos usados en la soldadura, es el lenguaje que utilizan los
diseñadores e ingenieros para transmitir la metodología precisa
necesaria para que un operario produzca una soldadura apropiada para
la pieza de trabajo.
En la simbología de soldadura tendremos en consideración los siguientes
puntos importantes que son:
 Los símbolos de soldadura en los dibujos y planos de ingeniería
representan detalles de diseño.
 Los símbolos de soldaduras se utilizan en lugar de repetir instrucciones
normales.
 La línea de referencia no cambia.
 La flecha puede apuntar a diferentes direcciones.
 En ocasiones, se puede omitir la cola del símbolo.
 Hay muchos símbolos y acotaciones complementarias.
 Los símbolos no son complicados si se estudian punto por punto.

29. SÍMBOLOS BÁSICOS EN SOLDADURA

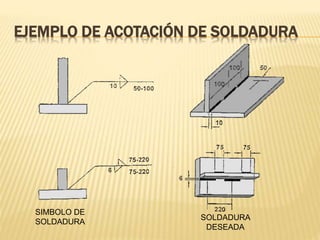

30. EJEMPLO DE ACOTACIÓN DE SOLDADURA
SIMBOLO DE
SOLDADURA
SOLDADURA
DESEADA

31. PLANO: DISTRIBUCIÓN EN PLANTA

32. PLANO: VISTA LATERAL IZQUIERDA

33. PLANO: VISTA LATERAL DERECHA

34. PLANOS: FRONTAL Y POSTERIOR

35. PLANO: VISTA SUPERIOR

36. PLANO: ISOMÉTRICO FRONTAL

37. PLANO: ISOMÉTRICO POSTERIOR

38. PLANO: ESTRUCTURAL CON DETALLE

39. PLANO: SECCIÓN LATERAL DERECHA

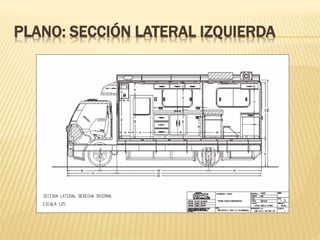

40. PLANO: SECCIÓN LATERAL IZQUIERDA

41. PLANO: DISTRIBUCIÓN ELÉCTRICA 120V

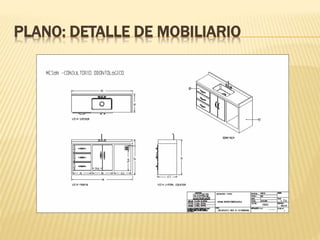

42. PLANO: DETALLE DE MOBILIARIO

43. FIN DE LA CAPACITACION
!MUCHAS
GRACIAS¡
