República Bolivariana de Venezuela
Ministerio del Poder Popular Para la Educación Superior
I.U.P. “Santiago Mariño”
Puerto Ordaz – Estado Bolívar

Bachiller:
Nuglis González

Noviembre, 2013

CI: 22 828 820
ÍNDICE

Introducción

03

La termodinámica en el corte de metales, mediante el uso de herra-

04

mientas de corte, donde existe desprendimiento de viruta.
Importancia de las variables de corte, calor, energía y temperatura en

08

el proceso de manufactura.
Uso de tablas físicas y químicas asociadas a la termodinámica de

10

corte de metales.
Seguridad industrial y el desprendimiento de virutas en el proceso de

11

manufactura.
Conclusión

12

Referencias bibliográficas

13

Nuglis González

Página 2
INTRODUCCIÓN
El modelado se consigue eliminando parte del material de la pieza o estampándola con una forma determinada. Son la base de la industria moderna
y se utilizan directa o indirectamente para fabricar piezas de máquinas y
herramientas. Estas máquinas pueden clasificarse en tres categorías: máquinas desbastadoras convencionales, prensas y máquinas herramientas especiales. Las máquinas desbastadoras convencionales dan forma a la pieza
cortando la parte no deseada del material y produciendo virutas. Las prensas
utilizan diversos métodos de modelado, como cizallamiento, prensado o estirado. Las máquinas herramientas especiales utilizan la energía luminosa,
eléctrica, química o sonora, gases a altas temperaturas y haces de partículas
de alta energía para dar forma a materiales especiales y aleaciones utilizadas en la tecnología moderna.

En cada empresa u organización además de contar con una buena planeación, el diseño del producto que se desea manufacturar debe de contar
con ciertas especificaciones para definir un proceso de fabricación a adecuado. Dependiendo del cambio que se le quiera realizar, este proceso puede
ser un cambio de forma del material en el cual ocurre una transformación
física del material o bien algún acabado que se le dé o simplemente el ensamblado de piezas. Durante el siglo XIX se alcanzó un grado de precisión
relativamente alto en tornos, perfiladoras, cepilladoras, pulidoras, sierras,
fresas, taladradoras y perforadoras. La utilización de estas máquinas se extendió a todos los países industrializados.

Nuglis González

Página 3

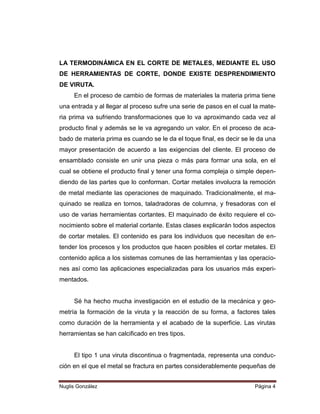

LA TERMODINÁMICA EN EL CORTE DE METALES, MEDIANTE EL USO
DE HERRAMIENTAS DE CORTE, DONDE EXISTE DESPRENDIMIENTO
DE VIRUTA.
En el proceso de cambio de formas de materiales la materia prima tiene
una entrada y al llegar al proceso sufre una serie de pasos en el cual la materia prima va sufriendo transformaciones que lo va aproximando cada vez al
producto final y además se le va agregando un valor. En el proceso de acabado de materia prima es cuando se le da el toque final, es decir se le da una
mayor presentación de acuerdo a las exigencias del cliente. El proceso de
ensamblado consiste en unir una pieza o más para formar una sola, en el
cual se obtiene el producto final y tener una forma compleja o simple dependiendo de las partes que lo conforman. Cortar metales involucra la remoción
de metal mediante las operaciones de maquinado. Tradicionalmente, el maquinado se realiza en tornos, taladradoras de columna, y fresadoras con el
uso de varias herramientas cortantes. El maquinado de éxito requiere el conocimiento sobre el material cortante. Estas clases explicarán todos aspectos
de cortar metales. El contenido es para los individuos que necesitan de entender los procesos y los productos que hacen posibles el cortar metales. El
contenido aplica a los sistemas comunes de las herramientas y las operaciones así como las aplicaciones especializadas para los usuarios más experimentados.

Sé ha hecho mucha investigación en el estudio de la mecánica y geometría la formación de la viruta y la reacción de su forma, a factores tales
como duración de la herramienta y el acabado de la superficie. Las virutas
herramientas se han calcificado en tres tipos.

El tipo 1 una viruta discontinua o fragmentada, representa una conducción en el que el metal se fractura en partes considerablemente pequeñas de
Nuglis González

Página 4
las herramientas cortantes. Este tipo de viruta se obtiene por maquina la mayoría de los materiales frágiles, tales como el hierro fundido. En tanto se producen estas virutas, el filo cortante corrige las irregularidades y se obtiene un
acabado bastante bueno. La duración de la herramienta es considerablemente alta y la falla ocurre usualmente como resultado de la acción del desgaste
de la superficie de contacto de la herramienta.

También puede formar virutas discontinuas en algunos materiales dúctiles y el coeficiente de ficción es alto. Sin embargo, tales virutas de materiales
dúctiles son una inducción de malas condiciones de corte:

Un tipo ideal de viruta desde el punto de vista de la duración de la
herramienta y el acabado, es la del tipo B continua simple, que se obtiene en
el corte de todos los materiales dúctiles que tienen un bajo coeficiente de
fricción. En este caso el metal se forma continuamente y se desliza sobre la
cara de la herramienta sin fracturarse. Las virutas de este tipo se obtienen a
altas velocidades de corte y son muy comunes cuando en corte se hace con
herramientas de carburo. Debido a su simplicidad se puede analizar fácilmente desde el punto de vista de las fuerzas involucradas.

La viruta del tipo C es característica de aquellos maquinados de materiales dúctiles que tienen un coeficiente de fricción considerablemente alto.

En cuanto la herramienta inicia el corte se aglutina algo de material por
delante del filo cortante a causa del alto coeficiente de fricción. En tanto el
corte prosigue, la viruta fluyen sobre este filo y hacia arriba a lo largo de la
cara de la herramienta. Periódicamente una pequeña cantidad de este filo
recrecido se separa y sale con la viruta y se incrusta en la superficie torneada. Debido a esta acción el acabado de la superficie no es tan bueno como el
Nuglis González

Página 5

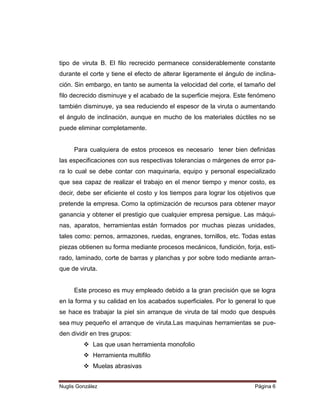

tipo de viruta B. El filo recrecido permanece considerablemente constante
durante el corte y tiene el efecto de alterar ligeramente el ángulo de inclinación. Sin embargo, en tanto se aumenta la velocidad del corte, el tamaño del
filo decrecido disminuye y el acabado de la superficie mejora. Este fenómeno
también disminuye, ya sea reduciendo el espesor de la viruta o aumentando
el ángulo de inclinación, aunque en mucho de los materiales dúctiles no se
puede eliminar completamente.

Para cualquiera de estos procesos es necesario tener bien definidas
las especificaciones con sus respectivas tolerancias o márgenes de error para lo cual se debe contar con maquinaria, equipo y personal especializado
que sea capaz de realizar el trabajo en el menor tiempo y menor costo, es
decir, debe ser eficiente el costo y los tiempos para lograr los objetivos que
pretende la empresa. Como la optimización de recursos para obtener mayor
ganancia y obtener el prestigio que cualquier empresa persigue. Las máquinas, aparatos, herramientas están formados por muchas piezas unidades,
tales como: pernos, armazones, ruedas, engranes, tornillos, etc. Todas estas
piezas obtienen su forma mediante procesos mecánicos, fundición, forja, estirado, laminado, corte de barras y planchas y por sobre todo mediante arranque de viruta.

Este proceso es muy empleado debido a la gran precisión que se logra
en la forma y su calidad en los acabados superficiales. Por lo general lo que
se hace es trabajar la piel sin arranque de viruta de tal modo que después
sea muy pequeño el arranque de viruta.Las maquinas herramientas se pueden dividir en tres grupos:
 Las que usan herramienta monofolio
 Herramienta multifilo
 Muelas abrasivas
Nuglis González

Página 6
La fresadora.
Esta es una máquina-herramienta que se denomina multifilo. La herramienta multifilo está compuesta por dos o más filos cortantes, la mayoría de
este tipo de herramientas es de tipo rotatorio, teniendo un vástago cilíndrico o
cónico para ser sujetadas, o tiene un agujero para ser montadas.Las fresadoras se dividen en dos clases:
 Fresadora horizontal
 Fresadora vertical

Sin embargo la fresadora universal puede adaptarse a las dos formas y
la fresadora consta de varios filos y gira con movimientos uniformes de esta
manera produce el arranque de viruta.

Cepillo hidráulico
También conocido como planeado, es un proceso similar al limado, debido a que el arranque de viruta también se produce de forma lineal. Y se
utilizan principalmente para el maquinado de superficies planas de grandes
dimensiones.Estas máquinas no se utilizan para la producción en medianas y
grandes series debido a que los tiempos de maquinado utilizados por estas
son muy largas. Se clasifican en las que utilizan muelas abrasivas, estas
muelas abrasivas generalmente son de forma cilíndrica, de disco o de copa,
y están formadas por granos individuales de material muy duro generalmente
son de óxido de aluminio o de carburo de silicio.

Rectificadora.
La rectificadora se puede clasificar de diversas maneras según el tipo
de superficie a mecanizar: rectificadoras universales, cilíndricas, horizontales,
verticales, exteriores e interiores.En el rectificador es posible corregir todas
las imperfecciones de naturaleza geométrica causada por posibles procesos
Nuglis González

Página 7
realizados al material para lograr ciertas características como son la: rugosidades superficiales, deformaciones. Y el rectificador permite ajustar las dimensiones de una pieza en el orden de milésimas de milímetro.

Proceso de taladrado:
Es una máquina herramienta que consta con un motor que hace girar
una broca, perforando hoyos con diámetros y profundidades deseadas lo que
provoca el desprendimiento de viruta.

IMPORTANCIA DE LAS VARIABLES DE CORTE, CALOR, ENERGÍA Y
TEMPERATURA EN EL PROCESO DE MANUFACTURA.
Aunque el coste de la potencia consumida en una operación de mecanizado no es un factor económico importante habitualmente, es necesario su
conocimiento para ser capaces de estimar la cantidad de potencia necesaria
para realizar la operacióndebido a las limitaciones impuestas por la máquina
disponible. La capacidad deestimar la potencia de una operación es importante sobretodo en las operacionesde desbaste ya que lo que interesa es
realizar la operación en el menor tiempo y enel menor número de pasadas
posible. Por otra parte, las fuerzas de corte tambiénintervienen en fenómenos
como el calentamiento de la pieza y la herramienta, eldesgaste de la herramienta, la calidad superficial y dimensional de la pieza, el diseñodel amarre y
utillajes necesarios, etc.

La energía específica de corte puede variar considerablemente para un
material dado y es afectada por cambios en la velocidad de corte, el avance,
inclinación de la herramienta, etc. Desde luego, para una inclinación de la
herramienta a velocidades de corte altas y avances grandes, la energía específica de corte tiende a permanecer constante

Nuglis González

Página 8

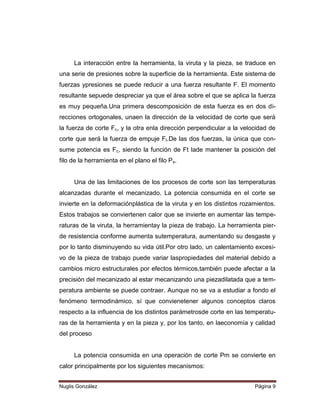

La interacción entre la herramienta, la viruta y la pieza, se traduce en
una serie de presiones sobre la superficie de la herramienta. Este sistema de
fuerzas ypresiones se puede reducir a una fuerza resultante F. El momento
resultante sepuede despreciar ya que el área sobre el que se aplica la fuerza
es muy pequeña.Una primera descomposición de esta fuerza es en dos direcciones ortogonales, unaen la dirección de la velocidad de corte que será
la fuerza de corte Fc, y la otra enla dirección perpendicular a la velocidad de
corte que será la fuerza de empuje Ft.De las dos fuerzas, la única que consume potencia es Fc, siendo la función de Ft lade mantener la posición del
filo de la herramienta en el plano el filo Ps.
Una de las limitaciones de los procesos de corte son las temperaturas
alcanzadas durante el mecanizado. La potencia consumida en el corte se
invierte en la deformaciónplástica de la viruta y en los distintos rozamientos.
Estos trabajos se conviertenen calor que se invierte en aumentar las temperaturas de la viruta, la herramientay la pieza de trabajo. La herramienta pierde resistencia conforme aumenta sutemperatura, aumentando su desgaste y
por lo tanto disminuyendo su vida útil.Por otro lado, un calentamiento excesivo de la pieza de trabajo puede variar laspropiedades del material debido a
cambios micro estructurales por efectos térmicos,también puede afectar a la
precisión del mecanizado al estar mecanizando una piezadilatada que a temperatura ambiente se puede contraer. Aunque no se va a estudiar a fondo el
fenómeno termodinámico, sí que convienetener algunos conceptos claros
respecto a la influencia de los distintos parámetrosde corte en las temperaturas de la herramienta y en la pieza y, por los tanto, en laeconomía y calidad
del proceso

La potencia consumida en una operación de corte Pm se convierte en
calor principalmente por los siguientes mecanismos:
Nuglis González

Página 9
 Deformación plástica en la zona de cizalladura de la viruta. El calor generado por unidad de tiempo tiene un valor se puede calcular en función de la velocidad de cizallado y la fuerza de cizallado: Ps = Fsvs.
 Fricción entre la viruta y la herramienta. El flujo de calor generado será Pf=Frvo
 Fricción entre la herramienta y la pieza. Su valor, al igual que los
anteriores será el producto de la fuerza de rozamiento por la velocidad relativa entre laherramienta y la pieza: Pfw = τsl · V B · aw · v.
Esta fuente de calor dependerádel desgaste V B que será nulo
cuando la herramienta está recién afilada.

USO DE TABLAS FÍSICAS Y QUÍMICAS ASOCIADAS A LA TERMODINÁMICA DE CORTE DE METALES.
El uso de las tablas es de vital importancia ya que en ellas podemos
observar:
 Determinación a que grado de temperatura se pueden trabajar los
cortes de una pieza
 Si son sólidos maleables y dúctiles
 Si son buenos conductores del calor y la electricidad
 Si Casi todos los óxidos metálicos son sólidos iónicos básicos.
 Tienden a formar cationes en solución acuosa.
 Determinaran Las capas externas si contienen poco electrones habitualmente tres o menos.

Nuglis González

Página 10
SEGURIDAD INDUSTRIAL Y EL DESPRENDIMIENTO DE VIRUTAS
EN EL PROCESO DE MANUFACTURA.
Sé ha hecho mucha investigación en el estudio de la mecánica y geometría la formación de la viruta y la reacción de su forma, a factores tales
como duración de la herramienta y el acabado de la superficie.La elección de
herramientas adecuadas, velocidades avances es un compromiso, ya que
entre más rápido se opere una maquina es la eficiencia tanto del operador
como de la máquina. Sin embargo afortunadamente, tal uso acelerado acorta
grandemente la duración de la herramienta. El desprendimiento de virutas es
el proceso mediante el cual se remueve metal para dar forma o acabado a
una pieza. Se utilizan métodos tradicionales como el torneado, el taladrado,
el corte, y el amolado, o métodos menos tradicionales que usan como agentes la electricidad o el ultrasonido. Debe manejarse con sumo cuidado las
maquinarias y herramientas para evitar accidentes tales como quemaduras y
cortes en la piel.

Nuglis González

Página 11
CONCLUSIÓN
En la actualidad, la productividad de las máquinas herramienta aumenta
en forma constante para contrarrestar el costo de la mano de obra y, al mismo tiempo, latecnología exige mayor exactitud. Por esta razón en la actualidad se presta más atenciónal efecto de las vibraciones de las máquinas
herramienta. El elevado costo del equipo de las máquinas herramienta con
control numérico, y lanecesidad de un rendimiento predecible a la vez que se
trata de obtener control porcomputadora, recalca la necesidad de un estrecho
control de las vibraciones.En términos generales, hay tres fuentes de vibración en las máquinas herramienta:Las fuerzas externas, tales como los choques transmitidos a través de la cimentación dela máquina. Estas fuerzas
pueden inducir vibraciones en los componentes estructuralesde la máquina.
El sistema de impulsión de la máquina, que puede transmitir cualquier fuerzaindeseable, desequilibrada (desbalanceada) que ocasiona vibración de un
componente de la máquina. El proceso de corte en sí, que puede crear traqueteo y vibración.Por tanto, aunque pueda variar el origen de las vibraciones, el resultado final es unmovimiento indeseable entre la herramienta y la
pieza de trabajo.En la actualidad, los procesos de fabricación mediante el
mecanizado de piezas constituyen uno de los procedimientos más comunes
en la industria metalmecánica para la obtención de elementos y estructuras
con diversidad de formas, materiales y geometrías con elevado nivel de precisión y calidad. El corte de metales es un proceso termo-mecánico, durante
el cual, la generación de calor ocurre como resultado de la deformación
plástica y la fricción a través de las interfaces herramienta-viruta y herramienta-material de trabajo. La predicción de la temperatura de corte para el proceso de mecanizado es de reconocida importancia debido a sus efectos en el

Nuglis González

Página 12
desgaste de la herramienta y su influencia sobre la productividad, el costo de
la herramienta y el acabado superficial de la pieza mecanizada.

REFERENCIAS BIBLIOGRÁFICAS
Boon, G.K.; Mercado, A.; Automatización Flexible en la Industria ; Ed. LIMUSA-Noriega, México, 1991.
Ing. Montes de Oca Morán; Ricardo, Ing. Pérez López; Isaac, “Manual de
Prácticas para la asignatura MANUFACTURA INDUSTRIAL II” Ingeniería Industrial, Editorial: UPIICSA – IPN, Enero del 2002

Martino, R.L.; Sistemas Integrados de Fabricación; Ed. LIMUSA-Noriega,
México, 1990.

Nuglis González

Página 13

Más contenido relacionado

La actualidad más candente

La termodinámica en el corte de los metales mediante el uso de herramientas d...
La termodinámica en el corte de los metales mediante el uso de herramientas d...La termodinámica en el corte de los metales mediante el uso de herramientas d...
La termodinámica en el corte de los metales mediante el uso de herramientas d...
luis3033

Procesos de manufactura
Procesos de manufacturaProcesos de manufactura
Procesos de manufactura
Lesli Flores

Daniela prado t1
Daniela prado t1Daniela prado t1
Daniela prado t1
Dany021

Edison silva. la termodinamica en corte de metales
Edison silva. la termodinamica en corte de metalesEdison silva. la termodinamica en corte de metales
Edison silva. la termodinamica en corte de metales
edisonalexander

Odris tocuyo t1
Odris tocuyo t1Odris tocuyo t1
Odris tocuyo t1
odristocuyo

Omar lopezt1
Omar lopezt1Omar lopezt1
Omar lopezt1
Olopezpa

Importancia de la variables de corte(termodinamica)
Importancia de la variables de corte(termodinamica)Importancia de la variables de corte(termodinamica)
Importancia de la variables de corte(termodinamica)
yugreidys

Termodinámica en el corte de metales
Termodinámica en el corte de metalesTermodinámica en el corte de metales
Termodinámica en el corte de metales
GMaTorres

La termodinamica en el corte de los metales procesos de manufacturas
La  termodinamica en el corte de los metales  procesos de manufacturasLa  termodinamica en el corte de los metales  procesos de manufacturas
La termodinamica en el corte de los metales procesos de manufacturas
20807748c

Termodinamica en el corte de los metales
Termodinamica en el corte de los metalesTermodinamica en el corte de los metales
Termodinamica en el corte de los metales
RosmerysSalazar

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso
yunnelys

Procesos de arranque de viruta
Procesos de arranque de viruta Procesos de arranque de viruta
Procesos de arranque de viruta
Juan Rosete

TERMODINAMICA EN EL CORTE DE METALES
TERMODINAMICA EN EL CORTE DE METALESTERMODINAMICA EN EL CORTE DE METALES
TERMODINAMICA EN EL CORTE DE METALES
freddyrojasrg

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales
yessika88

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales
sora0426

Actividad 1 unidad #3docx
Actividad 1 unidad #3docxActividad 1 unidad #3docx
Actividad 1 unidad #3docx
ivan_antrax

Procmecanicosdelimpieza
ProcmecanicosdelimpiezaProcmecanicosdelimpieza
Procmecanicosdelimpieza
Mariadelrefugio Refugio


La actualidad más candente (17)

La termodinámica en el corte de los metales mediante el uso de herramientas d...
La termodinámica en el corte de los metales mediante el uso de herramientas d...La termodinámica en el corte de los metales mediante el uso de herramientas d...
La termodinámica en el corte de los metales mediante el uso de herramientas d...

Procesos de manufactura
Procesos de manufacturaProcesos de manufactura
Procesos de manufactura

Daniela prado t1
Daniela prado t1Daniela prado t1
Daniela prado t1

Edison silva. la termodinamica en corte de metales
Edison silva. la termodinamica en corte de metalesEdison silva. la termodinamica en corte de metales
Edison silva. la termodinamica en corte de metales

Odris tocuyo t1
Odris tocuyo t1Odris tocuyo t1
Odris tocuyo t1

Omar lopezt1
Omar lopezt1Omar lopezt1
Omar lopezt1

Importancia de la variables de corte(termodinamica)
Importancia de la variables de corte(termodinamica)Importancia de la variables de corte(termodinamica)
Importancia de la variables de corte(termodinamica)

Termodinámica en el corte de metales
Termodinámica en el corte de metalesTermodinámica en el corte de metales
Termodinámica en el corte de metales

La termodinamica en el corte de los metales procesos de manufacturas
La  termodinamica en el corte de los metales  procesos de manufacturasLa  termodinamica en el corte de los metales  procesos de manufacturas
La termodinamica en el corte de los metales procesos de manufacturas

Termodinamica en el corte de los metales
Termodinamica en el corte de los metalesTermodinamica en el corte de los metales
Termodinamica en el corte de los metales

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso

Procesos de arranque de viruta
Procesos de arranque de viruta Procesos de arranque de viruta
Procesos de arranque de viruta

TERMODINAMICA EN EL CORTE DE METALES
TERMODINAMICA EN EL CORTE DE METALESTERMODINAMICA EN EL CORTE DE METALES
TERMODINAMICA EN EL CORTE DE METALES

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales

Actividad 1 unidad #3docx
Actividad 1 unidad #3docxActividad 1 unidad #3docx
Actividad 1 unidad #3docx

Procmecanicosdelimpieza
ProcmecanicosdelimpiezaProcmecanicosdelimpieza
Procmecanicosdelimpieza


Similar a Nuglis 2

Procesos de manufactura la termodinamica en el corte de los metales
Procesos de manufactura  la termodinamica en el corte de los metalesProcesos de manufactura  la termodinamica en el corte de los metales
Procesos de manufactura la termodinamica en el corte de los metales
Richard Ramirez Rincon

Procesos de manufactura la termodinamica en el corte de los metales
Procesos de manufactura  la termodinamica en el corte de los metalesProcesos de manufactura  la termodinamica en el corte de los metales
Procesos de manufactura la termodinamica en el corte de los metales
Gerald Hernandez

Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....
Luis Miguel Hernandez

Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....
Engr Avilez

Maquina-herramienta
Maquina-herramientaMaquina-herramienta
Maquina-herramienta
Oskar Garcia Sustaita

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales
federick412

Virutas
VirutasVirutas
Virutas
Segioyepez

Tema 3
Tema 3Tema 3
Tema 3
neykarelis

Proceso de Manufactura
Proceso de ManufacturaProceso de Manufactura
Proceso de Manufactura
AdriannisTorres

Termodinamica en el corte de metales
Termodinamica en el corte de metalesTermodinamica en el corte de metales
Termodinamica en el corte de metales
lizmilagros20131129

Proceso de manufactura unidad iii
Proceso de manufactura unidad iiiProceso de manufactura unidad iii
Proceso de manufactura unidad iii
Yumar Rondon

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales
Danivys Marcano

trabajo de manufactura
trabajo de manufactura trabajo de manufactura
trabajo de manufactura
YeseniaChLopez

Latermodinmicaenelcortedemetales
Latermodinmicaenelcortedemetales Latermodinmicaenelcortedemetales
Latermodinmicaenelcortedemetales
oberto boscan

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso
Daniel E Berroteran

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso
veronicasarria

Roselin Romero
Roselin RomeroRoselin Romero
Dorielvis (1)
Dorielvis (1)Dorielvis (1)
Dorielvis (1)
Dorielvis Bonillo

Procesos de manufacturas . virutas
Procesos de manufacturas . virutasProcesos de manufacturas . virutas
Procesos de manufacturas . virutas
jrodriguezurrieta

Procesos
ProcesosProcesos
Procesos
joselylourdes


Similar a Nuglis 2 (20)

Procesos de manufactura la termodinamica en el corte de los metales
Procesos de manufactura  la termodinamica en el corte de los metalesProcesos de manufactura  la termodinamica en el corte de los metales
Procesos de manufactura la termodinamica en el corte de los metales

Procesos de manufactura la termodinamica en el corte de los metales
Procesos de manufactura  la termodinamica en el corte de los metalesProcesos de manufactura  la termodinamica en el corte de los metales
Procesos de manufactura la termodinamica en el corte de los metales

Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....

Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....Proceso termodinamica del corte de los metales.....
Proceso termodinamica del corte de los metales.....

Maquina-herramienta
Maquina-herramientaMaquina-herramienta
Maquina-herramienta

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales

Virutas
VirutasVirutas
Virutas

Tema 3
Tema 3Tema 3
Tema 3

Proceso de Manufactura
Proceso de ManufacturaProceso de Manufactura
Proceso de Manufactura

Termodinamica en el corte de metales
Termodinamica en el corte de metalesTermodinamica en el corte de metales
Termodinamica en el corte de metales

Proceso de manufactura unidad iii
Proceso de manufactura unidad iiiProceso de manufactura unidad iii
Proceso de manufactura unidad iii

La termodinámica en el corte de metales
La termodinámica en el corte de metalesLa termodinámica en el corte de metales
La termodinámica en el corte de metales

trabajo de manufactura
trabajo de manufactura trabajo de manufactura
trabajo de manufactura

Latermodinmicaenelcortedemetales
Latermodinmicaenelcortedemetales Latermodinmicaenelcortedemetales
Latermodinmicaenelcortedemetales

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso

Trabajo final proceso
Trabajo final procesoTrabajo final proceso
Trabajo final proceso

Roselin Romero
Roselin RomeroRoselin Romero
Roselin Romero

Dorielvis (1)
Dorielvis (1)Dorielvis (1)
Dorielvis (1)

Procesos de manufacturas . virutas
Procesos de manufacturas . virutasProcesos de manufacturas . virutas
Procesos de manufacturas . virutas

Procesos
ProcesosProcesos
Procesos


Más de Nuglis

Sidor politicas
Sidor politicasSidor politicas
Sidor politicas
Nuglis

Planificación
Planificación Planificación
Planificación
Nuglis

Importancia de la autoridad administrativa
Importancia de la autoridad administrativa Importancia de la autoridad administrativa
Importancia de la autoridad administrativa
Nuglis

Importancia de la autoridad administrativa
Importancia de la autoridad administrativaImportancia de la autoridad administrativa
Importancia de la autoridad administrativa
Nuglis

Importancia de la autoridad administrativa
Importancia de la autoridad administrativaImportancia de la autoridad administrativa
Importancia de la autoridad administrativa
Nuglis

Manufactura
ManufacturaManufactura
Manufactura
Nuglis


Más de Nuglis (6)

Sidor politicas
Sidor politicasSidor politicas
Sidor politicas

Planificación
Planificación Planificación
Planificación

Importancia de la autoridad administrativa
Importancia de la autoridad administrativa Importancia de la autoridad administrativa
Importancia de la autoridad administrativa

Importancia de la autoridad administrativa
Importancia de la autoridad administrativaImportancia de la autoridad administrativa
Importancia de la autoridad administrativa

Importancia de la autoridad administrativa
Importancia de la autoridad administrativaImportancia de la autoridad administrativa
Importancia de la autoridad administrativa

Manufactura
ManufacturaManufactura
Manufactura


Último

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........
DenisseGonzalez805225

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Juan Luis Cunya Vicente

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
nelsontobontrujillo

CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf
CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdfCUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf
CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf
JovannyAguilarGestor

Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)
Cátedra Banco Santander

Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)
Cátedra Banco Santander

Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)
Cátedra Banco Santander

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar
JuanPabloII10

Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores SabersinfinFiligramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Sabersinfin Portal

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)
Cátedra Banco Santander

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
nelsontobontrujillo

PPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptxPPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptx
https://gramadal.wordpress.com/

Recursos digitales para trabajar la educación literaria en el aula: abriendo ...
Recursos digitales para trabajar la educación literaria en el aula: abriendo ...Recursos digitales para trabajar la educación literaria en el aula: abriendo ...
Recursos digitales para trabajar la educación literaria en el aula: abriendo ...
IGNACIO BALLESTER PARDO

Sesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdfSesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdf
https://gramadal.wordpress.com/

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.
SergioAlfrediMontoya

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.
OscarCruzyCruz

Recursos Educativos en Abierto (1 de julio de 2024)
Recursos Educativos en Abierto (1 de julio de 2024)Recursos Educativos en Abierto (1 de julio de 2024)
Recursos Educativos en Abierto (1 de julio de 2024)
Cátedra Banco Santander

EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANAEJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
dairatuctocastro

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

Toxina Botulínica (Botox)
Toxina Botulínica (Botox)Toxina Botulínica (Botox)
Toxina Botulínica (Botox)
Edwin Daniel Maldonado Domínguez


Último (20)

El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........El mensaje en la psicopedagogía.........
El mensaje en la psicopedagogía.........

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx

CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf
CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdfCUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf
CUIDADO INTEGRAL DE SALUD DE LA FAMILIA.pdf

Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)Flipped Classroom con TIC (1 de julio de 2024)
Flipped Classroom con TIC (1 de julio de 2024)

Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)Introducción a la seguridad básica (3 de julio de 2024)
Introducción a la seguridad básica (3 de julio de 2024)

Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)Crear infografías: Iniciación a Canva (1 de julio de 2024)
Crear infografías: Iniciación a Canva (1 de julio de 2024)

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar

Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores SabersinfinFiligramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)

2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx
2. LA ENERGIA Y TIPOSGRADO SEXTO.SANTA TERESApptx

PPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptxPPT: Un día en el ministerio de Jesús.pptx
PPT: Un día en el ministerio de Jesús.pptx

Recursos digitales para trabajar la educación literaria en el aula: abriendo ...
Recursos digitales para trabajar la educación literaria en el aula: abriendo ...Recursos digitales para trabajar la educación literaria en el aula: abriendo ...
Recursos digitales para trabajar la educación literaria en el aula: abriendo ...

Sesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdfSesión Un día en el ministerio de Jesús.pdf
Sesión Un día en el ministerio de Jesús.pdf

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.

Recursos Educativos en Abierto (1 de julio de 2024)
Recursos Educativos en Abierto (1 de julio de 2024)Recursos Educativos en Abierto (1 de julio de 2024)
Recursos Educativos en Abierto (1 de julio de 2024)

EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANAEJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA
EJEMPLOS DE FLORA Y FAUNA DE LA COSTA PERUANA

ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLAACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA
ACERTIJO MATEMÁTICO DEL MEDALLERO OLÍMPICO. Por JAVIER SOLIS NOYOLA

Toxina Botulínica (Botox)
Toxina Botulínica (Botox)Toxina Botulínica (Botox)
Toxina Botulínica (Botox)


Nuglis 2

  • 1. República Bolivariana de Venezuela Ministerio del Poder Popular Para la Educación Superior I.U.P. “Santiago Mariño” Puerto Ordaz – Estado Bolívar Bachiller: Nuglis González Noviembre, 2013 CI: 22 828 820
  • 2. ÍNDICE Introducción 03 La termodinámica en el corte de metales, mediante el uso de herra- 04 mientas de corte, donde existe desprendimiento de viruta. Importancia de las variables de corte, calor, energía y temperatura en 08 el proceso de manufactura. Uso de tablas físicas y químicas asociadas a la termodinámica de 10 corte de metales. Seguridad industrial y el desprendimiento de virutas en el proceso de 11 manufactura. Conclusión 12 Referencias bibliográficas 13 Nuglis González Página 2
  • 3. INTRODUCCIÓN El modelado se consigue eliminando parte del material de la pieza o estampándola con una forma determinada. Son la base de la industria moderna y se utilizan directa o indirectamente para fabricar piezas de máquinas y herramientas. Estas máquinas pueden clasificarse en tres categorías: máquinas desbastadoras convencionales, prensas y máquinas herramientas especiales. Las máquinas desbastadoras convencionales dan forma a la pieza cortando la parte no deseada del material y produciendo virutas. Las prensas utilizan diversos métodos de modelado, como cizallamiento, prensado o estirado. Las máquinas herramientas especiales utilizan la energía luminosa, eléctrica, química o sonora, gases a altas temperaturas y haces de partículas de alta energía para dar forma a materiales especiales y aleaciones utilizadas en la tecnología moderna. En cada empresa u organización además de contar con una buena planeación, el diseño del producto que se desea manufacturar debe de contar con ciertas especificaciones para definir un proceso de fabricación a adecuado. Dependiendo del cambio que se le quiera realizar, este proceso puede ser un cambio de forma del material en el cual ocurre una transformación física del material o bien algún acabado que se le dé o simplemente el ensamblado de piezas. Durante el siglo XIX se alcanzó un grado de precisión relativamente alto en tornos, perfiladoras, cepilladoras, pulidoras, sierras, fresas, taladradoras y perforadoras. La utilización de estas máquinas se extendió a todos los países industrializados. Nuglis González Página 3
  • 4. LA TERMODINÁMICA EN EL CORTE DE METALES, MEDIANTE EL USO DE HERRAMIENTAS DE CORTE, DONDE EXISTE DESPRENDIMIENTO DE VIRUTA. En el proceso de cambio de formas de materiales la materia prima tiene una entrada y al llegar al proceso sufre una serie de pasos en el cual la materia prima va sufriendo transformaciones que lo va aproximando cada vez al producto final y además se le va agregando un valor. En el proceso de acabado de materia prima es cuando se le da el toque final, es decir se le da una mayor presentación de acuerdo a las exigencias del cliente. El proceso de ensamblado consiste en unir una pieza o más para formar una sola, en el cual se obtiene el producto final y tener una forma compleja o simple dependiendo de las partes que lo conforman. Cortar metales involucra la remoción de metal mediante las operaciones de maquinado. Tradicionalmente, el maquinado se realiza en tornos, taladradoras de columna, y fresadoras con el uso de varias herramientas cortantes. El maquinado de éxito requiere el conocimiento sobre el material cortante. Estas clases explicarán todos aspectos de cortar metales. El contenido es para los individuos que necesitan de entender los procesos y los productos que hacen posibles el cortar metales. El contenido aplica a los sistemas comunes de las herramientas y las operaciones así como las aplicaciones especializadas para los usuarios más experimentados. Sé ha hecho mucha investigación en el estudio de la mecánica y geometría la formación de la viruta y la reacción de su forma, a factores tales como duración de la herramienta y el acabado de la superficie. Las virutas herramientas se han calcificado en tres tipos. El tipo 1 una viruta discontinua o fragmentada, representa una conducción en el que el metal se fractura en partes considerablemente pequeñas de Nuglis González Página 4
  • 5. las herramientas cortantes. Este tipo de viruta se obtiene por maquina la mayoría de los materiales frágiles, tales como el hierro fundido. En tanto se producen estas virutas, el filo cortante corrige las irregularidades y se obtiene un acabado bastante bueno. La duración de la herramienta es considerablemente alta y la falla ocurre usualmente como resultado de la acción del desgaste de la superficie de contacto de la herramienta. También puede formar virutas discontinuas en algunos materiales dúctiles y el coeficiente de ficción es alto. Sin embargo, tales virutas de materiales dúctiles son una inducción de malas condiciones de corte: Un tipo ideal de viruta desde el punto de vista de la duración de la herramienta y el acabado, es la del tipo B continua simple, que se obtiene en el corte de todos los materiales dúctiles que tienen un bajo coeficiente de fricción. En este caso el metal se forma continuamente y se desliza sobre la cara de la herramienta sin fracturarse. Las virutas de este tipo se obtienen a altas velocidades de corte y son muy comunes cuando en corte se hace con herramientas de carburo. Debido a su simplicidad se puede analizar fácilmente desde el punto de vista de las fuerzas involucradas. La viruta del tipo C es característica de aquellos maquinados de materiales dúctiles que tienen un coeficiente de fricción considerablemente alto. En cuanto la herramienta inicia el corte se aglutina algo de material por delante del filo cortante a causa del alto coeficiente de fricción. En tanto el corte prosigue, la viruta fluyen sobre este filo y hacia arriba a lo largo de la cara de la herramienta. Periódicamente una pequeña cantidad de este filo recrecido se separa y sale con la viruta y se incrusta en la superficie torneada. Debido a esta acción el acabado de la superficie no es tan bueno como el Nuglis González Página 5
  • 6. tipo de viruta B. El filo recrecido permanece considerablemente constante durante el corte y tiene el efecto de alterar ligeramente el ángulo de inclinación. Sin embargo, en tanto se aumenta la velocidad del corte, el tamaño del filo decrecido disminuye y el acabado de la superficie mejora. Este fenómeno también disminuye, ya sea reduciendo el espesor de la viruta o aumentando el ángulo de inclinación, aunque en mucho de los materiales dúctiles no se puede eliminar completamente. Para cualquiera de estos procesos es necesario tener bien definidas las especificaciones con sus respectivas tolerancias o márgenes de error para lo cual se debe contar con maquinaria, equipo y personal especializado que sea capaz de realizar el trabajo en el menor tiempo y menor costo, es decir, debe ser eficiente el costo y los tiempos para lograr los objetivos que pretende la empresa. Como la optimización de recursos para obtener mayor ganancia y obtener el prestigio que cualquier empresa persigue. Las máquinas, aparatos, herramientas están formados por muchas piezas unidades, tales como: pernos, armazones, ruedas, engranes, tornillos, etc. Todas estas piezas obtienen su forma mediante procesos mecánicos, fundición, forja, estirado, laminado, corte de barras y planchas y por sobre todo mediante arranque de viruta. Este proceso es muy empleado debido a la gran precisión que se logra en la forma y su calidad en los acabados superficiales. Por lo general lo que se hace es trabajar la piel sin arranque de viruta de tal modo que después sea muy pequeño el arranque de viruta.Las maquinas herramientas se pueden dividir en tres grupos:  Las que usan herramienta monofolio  Herramienta multifilo  Muelas abrasivas Nuglis González Página 6
  • 7. La fresadora. Esta es una máquina-herramienta que se denomina multifilo. La herramienta multifilo está compuesta por dos o más filos cortantes, la mayoría de este tipo de herramientas es de tipo rotatorio, teniendo un vástago cilíndrico o cónico para ser sujetadas, o tiene un agujero para ser montadas.Las fresadoras se dividen en dos clases:  Fresadora horizontal  Fresadora vertical Sin embargo la fresadora universal puede adaptarse a las dos formas y la fresadora consta de varios filos y gira con movimientos uniformes de esta manera produce el arranque de viruta. Cepillo hidráulico También conocido como planeado, es un proceso similar al limado, debido a que el arranque de viruta también se produce de forma lineal. Y se utilizan principalmente para el maquinado de superficies planas de grandes dimensiones.Estas máquinas no se utilizan para la producción en medianas y grandes series debido a que los tiempos de maquinado utilizados por estas son muy largas. Se clasifican en las que utilizan muelas abrasivas, estas muelas abrasivas generalmente son de forma cilíndrica, de disco o de copa, y están formadas por granos individuales de material muy duro generalmente son de óxido de aluminio o de carburo de silicio. Rectificadora. La rectificadora se puede clasificar de diversas maneras según el tipo de superficie a mecanizar: rectificadoras universales, cilíndricas, horizontales, verticales, exteriores e interiores.En el rectificador es posible corregir todas las imperfecciones de naturaleza geométrica causada por posibles procesos Nuglis González Página 7
  • 8. realizados al material para lograr ciertas características como son la: rugosidades superficiales, deformaciones. Y el rectificador permite ajustar las dimensiones de una pieza en el orden de milésimas de milímetro. Proceso de taladrado: Es una máquina herramienta que consta con un motor que hace girar una broca, perforando hoyos con diámetros y profundidades deseadas lo que provoca el desprendimiento de viruta. IMPORTANCIA DE LAS VARIABLES DE CORTE, CALOR, ENERGÍA Y TEMPERATURA EN EL PROCESO DE MANUFACTURA. Aunque el coste de la potencia consumida en una operación de mecanizado no es un factor económico importante habitualmente, es necesario su conocimiento para ser capaces de estimar la cantidad de potencia necesaria para realizar la operacióndebido a las limitaciones impuestas por la máquina disponible. La capacidad deestimar la potencia de una operación es importante sobretodo en las operacionesde desbaste ya que lo que interesa es realizar la operación en el menor tiempo y enel menor número de pasadas posible. Por otra parte, las fuerzas de corte tambiénintervienen en fenómenos como el calentamiento de la pieza y la herramienta, eldesgaste de la herramienta, la calidad superficial y dimensional de la pieza, el diseñodel amarre y utillajes necesarios, etc. La energía específica de corte puede variar considerablemente para un material dado y es afectada por cambios en la velocidad de corte, el avance, inclinación de la herramienta, etc. Desde luego, para una inclinación de la herramienta a velocidades de corte altas y avances grandes, la energía específica de corte tiende a permanecer constante Nuglis González Página 8
  • 9. La interacción entre la herramienta, la viruta y la pieza, se traduce en una serie de presiones sobre la superficie de la herramienta. Este sistema de fuerzas ypresiones se puede reducir a una fuerza resultante F. El momento resultante sepuede despreciar ya que el área sobre el que se aplica la fuerza es muy pequeña.Una primera descomposición de esta fuerza es en dos direcciones ortogonales, unaen la dirección de la velocidad de corte que será la fuerza de corte Fc, y la otra enla dirección perpendicular a la velocidad de corte que será la fuerza de empuje Ft.De las dos fuerzas, la única que consume potencia es Fc, siendo la función de Ft lade mantener la posición del filo de la herramienta en el plano el filo Ps. Una de las limitaciones de los procesos de corte son las temperaturas alcanzadas durante el mecanizado. La potencia consumida en el corte se invierte en la deformaciónplástica de la viruta y en los distintos rozamientos. Estos trabajos se conviertenen calor que se invierte en aumentar las temperaturas de la viruta, la herramientay la pieza de trabajo. La herramienta pierde resistencia conforme aumenta sutemperatura, aumentando su desgaste y por lo tanto disminuyendo su vida útil.Por otro lado, un calentamiento excesivo de la pieza de trabajo puede variar laspropiedades del material debido a cambios micro estructurales por efectos térmicos,también puede afectar a la precisión del mecanizado al estar mecanizando una piezadilatada que a temperatura ambiente se puede contraer. Aunque no se va a estudiar a fondo el fenómeno termodinámico, sí que convienetener algunos conceptos claros respecto a la influencia de los distintos parámetrosde corte en las temperaturas de la herramienta y en la pieza y, por los tanto, en laeconomía y calidad del proceso La potencia consumida en una operación de corte Pm se convierte en calor principalmente por los siguientes mecanismos: Nuglis González Página 9
  • 10.  Deformación plástica en la zona de cizalladura de la viruta. El calor generado por unidad de tiempo tiene un valor se puede calcular en función de la velocidad de cizallado y la fuerza de cizallado: Ps = Fsvs.  Fricción entre la viruta y la herramienta. El flujo de calor generado será Pf=Frvo  Fricción entre la herramienta y la pieza. Su valor, al igual que los anteriores será el producto de la fuerza de rozamiento por la velocidad relativa entre laherramienta y la pieza: Pfw = τsl · V B · aw · v. Esta fuente de calor dependerádel desgaste V B que será nulo cuando la herramienta está recién afilada. USO DE TABLAS FÍSICAS Y QUÍMICAS ASOCIADAS A LA TERMODINÁMICA DE CORTE DE METALES. El uso de las tablas es de vital importancia ya que en ellas podemos observar:  Determinación a que grado de temperatura se pueden trabajar los cortes de una pieza  Si son sólidos maleables y dúctiles  Si son buenos conductores del calor y la electricidad  Si Casi todos los óxidos metálicos son sólidos iónicos básicos.  Tienden a formar cationes en solución acuosa.  Determinaran Las capas externas si contienen poco electrones habitualmente tres o menos. Nuglis González Página 10
  • 11. SEGURIDAD INDUSTRIAL Y EL DESPRENDIMIENTO DE VIRUTAS EN EL PROCESO DE MANUFACTURA. Sé ha hecho mucha investigación en el estudio de la mecánica y geometría la formación de la viruta y la reacción de su forma, a factores tales como duración de la herramienta y el acabado de la superficie.La elección de herramientas adecuadas, velocidades avances es un compromiso, ya que entre más rápido se opere una maquina es la eficiencia tanto del operador como de la máquina. Sin embargo afortunadamente, tal uso acelerado acorta grandemente la duración de la herramienta. El desprendimiento de virutas es el proceso mediante el cual se remueve metal para dar forma o acabado a una pieza. Se utilizan métodos tradicionales como el torneado, el taladrado, el corte, y el amolado, o métodos menos tradicionales que usan como agentes la electricidad o el ultrasonido. Debe manejarse con sumo cuidado las maquinarias y herramientas para evitar accidentes tales como quemaduras y cortes en la piel. Nuglis González Página 11
  • 12. CONCLUSIÓN En la actualidad, la productividad de las máquinas herramienta aumenta en forma constante para contrarrestar el costo de la mano de obra y, al mismo tiempo, latecnología exige mayor exactitud. Por esta razón en la actualidad se presta más atenciónal efecto de las vibraciones de las máquinas herramienta. El elevado costo del equipo de las máquinas herramienta con control numérico, y lanecesidad de un rendimiento predecible a la vez que se trata de obtener control porcomputadora, recalca la necesidad de un estrecho control de las vibraciones.En términos generales, hay tres fuentes de vibración en las máquinas herramienta:Las fuerzas externas, tales como los choques transmitidos a través de la cimentación dela máquina. Estas fuerzas pueden inducir vibraciones en los componentes estructuralesde la máquina. El sistema de impulsión de la máquina, que puede transmitir cualquier fuerzaindeseable, desequilibrada (desbalanceada) que ocasiona vibración de un componente de la máquina. El proceso de corte en sí, que puede crear traqueteo y vibración.Por tanto, aunque pueda variar el origen de las vibraciones, el resultado final es unmovimiento indeseable entre la herramienta y la pieza de trabajo.En la actualidad, los procesos de fabricación mediante el mecanizado de piezas constituyen uno de los procedimientos más comunes en la industria metalmecánica para la obtención de elementos y estructuras con diversidad de formas, materiales y geometrías con elevado nivel de precisión y calidad. El corte de metales es un proceso termo-mecánico, durante el cual, la generación de calor ocurre como resultado de la deformación plástica y la fricción a través de las interfaces herramienta-viruta y herramienta-material de trabajo. La predicción de la temperatura de corte para el proceso de mecanizado es de reconocida importancia debido a sus efectos en el Nuglis González Página 12
  • 13. desgaste de la herramienta y su influencia sobre la productividad, el costo de la herramienta y el acabado superficial de la pieza mecanizada. REFERENCIAS BIBLIOGRÁFICAS Boon, G.K.; Mercado, A.; Automatización Flexible en la Industria ; Ed. LIMUSA-Noriega, México, 1991. Ing. Montes de Oca Morán; Ricardo, Ing. Pérez López; Isaac, “Manual de Prácticas para la asignatura MANUFACTURA INDUSTRIAL II” Ingeniería Industrial, Editorial: UPIICSA – IPN, Enero del 2002 Martino, R.L.; Sistemas Integrados de Fabricación; Ed. LIMUSA-Noriega, México, 1990. Nuglis González Página 13
