Operacion de lagunas de oxidación

HACIA LA CALIDAD: Necesidad para el Próximo Milenio
La operación y mantenimiento de las lagunas de oxidación:
Garantía de la calidad del tratamiento
1

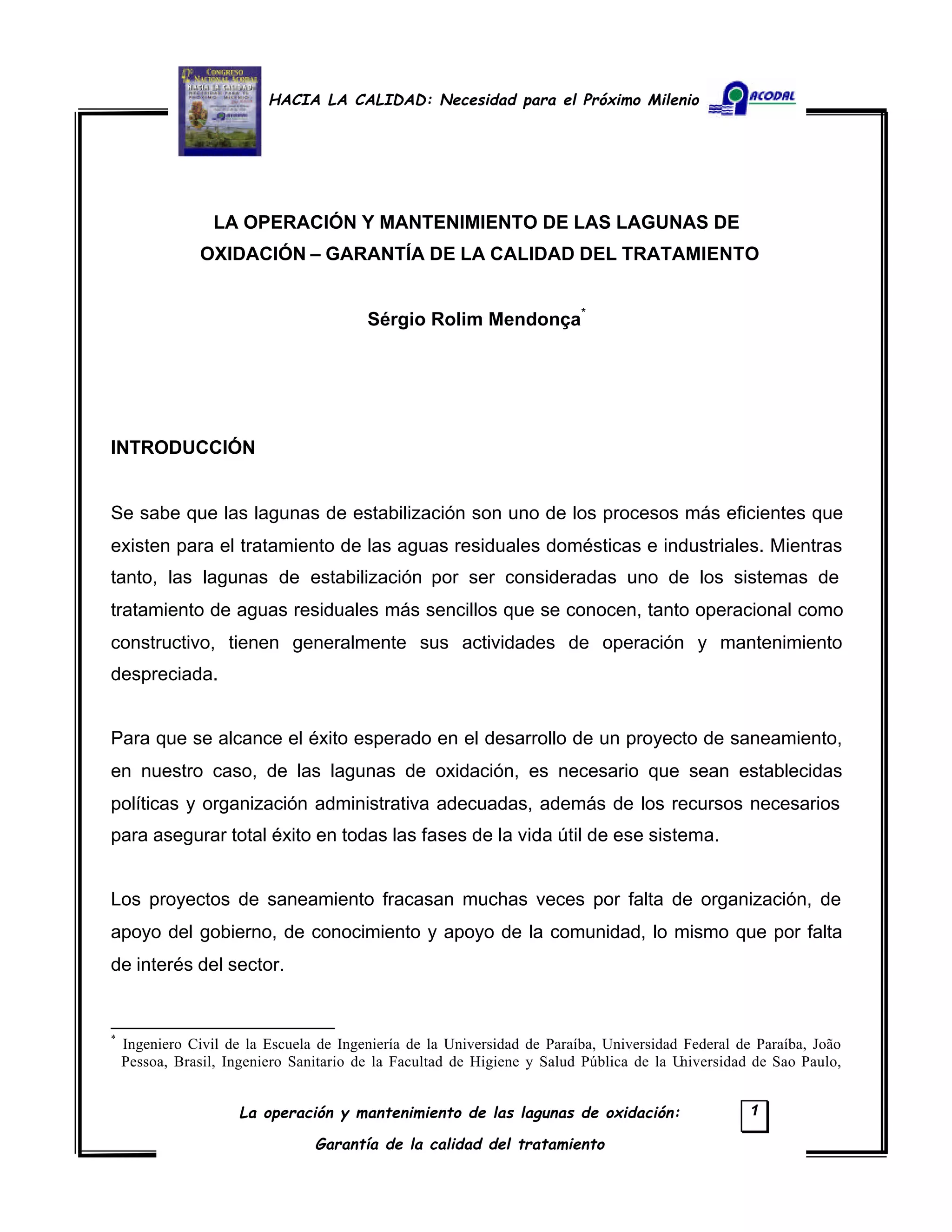

LA OPERACIÓN Y MANTENIMIENTO DE LAS LAGUNAS DE
OXIDACIÓN – GARANTÍA DE LA CALIDAD DEL TRATAMIENTO
Sérgio Rolim Mendonça*
INTRODUCCIÓN
Se sabe que las lagunas de estabilización son uno de los procesos más eficientes que
existen para el tratamiento de las aguas residuales domésticas e industriales. Mientras
tanto, las lagunas de estabilización por ser consideradas uno de los sistemas de
tratamiento de aguas residuales más sencillos que se conocen, tanto operacional como
constructivo, tienen generalmente sus actividades de operación y mantenimiento
despreciada.
Para que se alcance el éxito esperado en el desarrollo de un proyecto de saneamiento,
en nuestro caso, de las lagunas de oxidación, es necesario que sean establecidas
políticas y organización administrativa adecuadas, además de los recursos necesarios
para asegurar total éxito en todas las fases de la vida útil de ese sistema.
Los proyectos de saneamiento fracasan muchas veces por falta de organización, de
apoyo del gobierno, de conocimiento y apoyo de la comunidad, lo mismo que por falta
de interés del sector.
*
Ingeniero Civil de la Escuela de Ingeniería de la Universidad de Paraíba, Universidad Federal de Paraíba, João
Pessoa, Brasil, Ingeniero Sanitario de la Facultad de Higiene y Salud Pública de la Universidad de Sao Paulo,

2

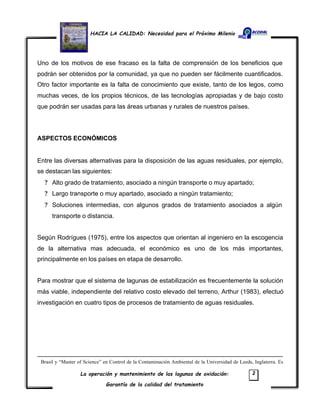

Uno de los motivos de ese fracaso es la falta de comprensión de los beneficios que
podrán ser obtenidos por la comunidad, ya que no pueden ser fácilmente cuantificados.
Otro factor importante es la falta de conocimiento que existe, tanto de los legos, como
muchas veces, de los propios técnicos, de las tecnologías apropiadas y de bajo costo
que podrán ser usadas para las áreas urbanas y rurales de nuestros países.
ASPECTOS ECONÓMICOS
Entre las diversas alternativas para la disposición de las aguas residuales, por ejemplo,
se destacan las siguientes:
? Alto grado de tratamiento, asociado a ningún transporte o muy apartado;
? Largo transporte o muy apartado, asociado a ningún tratamiento;
? Soluciones intermedias, con algunos grados de tratamiento asociados a algún
transporte o distancia.
Según Rodrígues (1975), entre los aspectos que orientan al ingeniero en la escogencia
de la alternativa mas adecuada, el económico es uno de los más importantes,
principalmente en los países en etapa de desarrollo.
Para mostrar que el sistema de lagunas de estabilización es frecuentemente la solución
más viable, independiente del relativo costo elevado del terreno, Arthur (1983), efectuó
investigación en cuatro tipos de procesos de tratamiento de aguas residuales.
Brasil y “Master of Science” en Control de la Contaminación Ambiental de la Universidad de Leeds, Inglaterra. Es

3

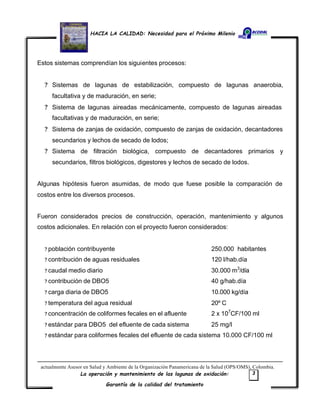

Estos sistemas comprendían los siguientes procesos:
? Sistemas de lagunas de estabilización, compuesto de lagunas anaerobia,
facultativa y de maduración, en serie;
? Sistema de lagunas aireadas mecánicamente, compuesto de lagunas aireadas
facultativas y de maduración, en serie;
? Sistema de zanjas de oxidación, compuesto de zanjas de oxidación, decantadores
secundarios y lechos de secado de lodos;
? Sistema de filtración biológica, compuesto de decantadores primarios y
secundarios, filtros biológicos, digestores y lechos de secado de lodos.
Algunas hipótesis fueron asumidas, de modo que fuese posible la comparación de
costos entre los diversos procesos.
Fueron considerados precios de construcción, operación, mantenimiento y algunos
costos adicionales. En relación con el proyecto fueron considerados:
? población contribuyente 250.000 habitantes
? contribución de aguas residuales 120 l/hab.día
? caudal medio diario 30.000 m3
/día
? contribución de DBO5 40 g/hab.día
? carga diaria de DBO5 10.000 kg/día
? temperatura del agua residual 20º C
? concentración de coliformes fecales en el afluente 2 x 107
CF/100 ml
? estándar para DBO5 del efluente de cada sistema 25 mg/l
? estándar para coliformes fecales del efluente de cada sistema 10.000 CF/100 ml
actualmente Asesor en Salud y Ambiente de la Organización Panamericana de la Salud (OPS/OMS), Colombia.

4

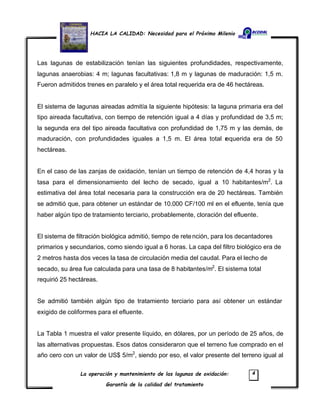

Las lagunas de estabilización tenían las siguientes profundidades, respectivamente,
lagunas anaerobias: 4 m; lagunas facultativas: 1,8 m y lagunas de maduración: 1,5 m.
Fueron admitidos trenes en paralelo y el área total requerida era de 46 hectáreas.
El sistema de lagunas aireadas admitía la siguiente hipótesis: la laguna primaria era del
tipo aireada facultativa, con tiempo de retención igual a 4 días y profundidad de 3,5 m;
la segunda era del tipo aireada facultativa con profundidad de 1,75 m y las demás, de
maduración, con profundidades iguales a 1,5 m. El área total requerida era de 50
hectáreas.
En el caso de las zanjas de oxidación, tenían un tiempo de retención de 4,4 horas y la
tasa para el dimensionamiento del lecho de secado, igual a 10 habitantes/m2
. La
estimativa del área total necesaria para la construcción era de 20 hectáreas. También
se admitió que, para obtener un estándar de 10.000 CF/100 ml en el efluente, tenía que
haber algún tipo de tratamiento terciario, probablemente, cloración del efluente.
El sistema de filtración biológica admitió, tiempo de retención, para los decantadores
primarios y secundarios, como siendo igual a 6 horas. La capa del filtro biológico era de
2 metros hasta dos veces la tasa de circulación media del caudal. Para el lecho de
secado, su área fue calculada para una tasa de 8 habitantes/m2
. El sistema total
requirió 25 hectáreas.
Se admitió también algún tipo de tratamiento terciario para así obtener un estándar
exigido de coliformes para el efluente.
La Tabla 1 muestra el valor presente líquido, en dólares, por un período de 25 años, de
las alternativas propuestas. Esos datos consideraron que el terreno fue comprado en el
año cero con un valor de US$ 5/m2
, siendo por eso, el valor presente del terreno igual al

5

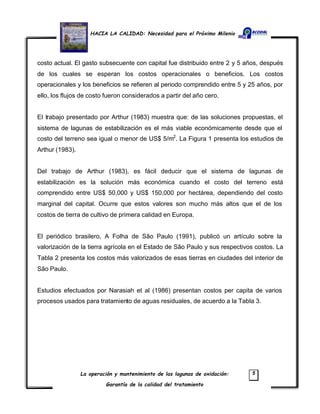

costo actual. El gasto subsecuente con capital fue distribuido entre 2 y 5 años, después
de los cuales se esperan los costos operacionales o beneficios. Los costos
operacionales y los beneficios se refieren al periodo comprendido entre 5 y 25 años, por
ello, los flujos de costo fueron considerados a partir del año cero.
El trabajo presentado por Arthur (1983) muestra que: de las soluciones propuestas, el
sistema de lagunas de estabilización es el más viable económicamente desde que el
costo del terreno sea igual o menor de US$ 5/m2
. La Figura 1 presenta los estudios de
Arthur (1983).
Del trabajo de Arthur (1983), es fácil deducir que el sistema de lagunas de
estabilización es la solución más económica cuando el costo del terreno está
comprendido entre US$ 50,000 y US$ 150,000 por hectárea, dependiendo del costo
marginal del capital. Ocurre que estos valores son mucho más altos que el de los
costos de tierra de cultivo de primera calidad en Europa.
El periódico brasilero, A Folha de São Paulo (1991), publicó un artículo sobre la
valorización de la tierra agrícola en el Estado de São Paulo y sus respectivos costos. La
Tabla 2 presenta los costos más valorizados de esas tierras en ciudades del interior de
São Paulo.
Estudios efectuados por Narasiah et al (1986) presentan costos per capita de varios
procesos usados para tratamiento de aguas residuales, de acuerdo a la Tabla 3.

6

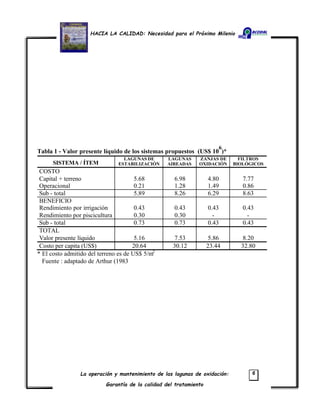

Tabla 1 - Valor presente líquido de los sistemas propuestos (US$ 10
6
)*
SISTEMA / ÍTEM
LAGUNAS DE
ESTABILIZACIÓN
LAGUNAS
AIREADAS
ZANJAS DE
OXIDACIÓN
FILTROS
BIOLÓGICOS
COSTO
Capital + terreno
Operacional
5.68
0.21
6.98
1.28
4.80
1.49
7.77
0.86
Sub - total 5.89 8.26 6.29 8.63
BENEFICIO
Rendimiento por irrigación
Rendimiento por piscicultura
0.43
0.30
0.43
0.30
0.43
-
0.43
-
Sub - total 0.73 0.73 0.43 0.43
TOTAL
Valor presente líquido 5.16 7.53 5.86 8.20
Costo per capita (US$) 20.64 30.12 23.44 32.80
* El costo admitido del terreno es de US$ 5/m2
Fuente : adaptado de Arthur (1983

7
10
9
8
7
6
5
4
3
2
1
0
Sistema
de
Lagunas
de
Estabiliza
ción
0 5% 10% 12% 15%
Valor
Presente
($ Millones)
Valor del terreno US$1/m2
Factores de descuento
Filtro Biológico
Sistema de Lagunas Aireadas
Zanjas de Oxidación
Sistemas de Lagunas de
Estabilización
11
10
9
8
7
6
5
4
0 5% 10% 12% 15% 16%
Valor
Presente
($ Millones) Valor del terreno US$5/m2
Filtro Biológico
Sistema de Lagunas de
Estabilización
12
11
10
9
8
7
6
0 5% 9.7% 10% 12% 15%
Valor
Presente
($ Millones)
Valor del terreno US$10/m 2
Filtro Biológico
Sistema
de
Lagunas
de
Estabiliz
ación
14
13
12
11
10
9
8
7
6
0 5% 5.3% 10% 12% 15%
Valor
Presente
($ Millones)
Valor del terreno US$15/m 2
Filtro Biológico
Figura 1 - Valores presentes, precios constantes del terreno, factor de descuento variabl
Fuente: Arthur (1983)

8

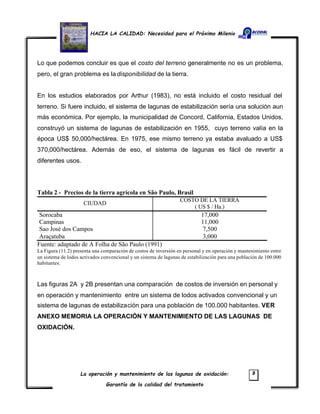

Lo que podemos concluir es que el costo del terreno generalmente no es un problema,
pero, el gran problema es la disponibilidad de la tierra.
En los estudios elaborados por Arthur (1983), no está incluido el costo residual del
terreno. Si fuere incluido, el sistema de lagunas de estabilización sería una solución aun
más económica. Por ejemplo, la municipalidad de Concord, California, Estados Unidos,
construyó un sistema de lagunas de estabilización en 1955, cuyo terreno valía en la
época US$ 50,000/hectárea. En 1975, ese mismo terreno ya estaba avaluado a US$
370,000/hectárea. Además de eso, el sistema de lagunas es fácil de revertir a
diferentes usos.
Tabla 2 - Precios de la tierra agrícola en São Paulo, Brasil
CIUDAD
COSTO DE LA TIERRA
( US $ / Ha.)
Sorocaba 17,000
Campinas 11,000
Sao José dos Campos 7,500
Araçatuba 3,000
Fuente: adaptado de A Folha de São Paulo (1991)
La Figura (11.2) presenta una comparación de costos de inversión en personal y en operación y mantenimiento entre
un sistema de lodos activados convencional y un sistema de lagunas de estabilización para una población de 100.000
habitantes.

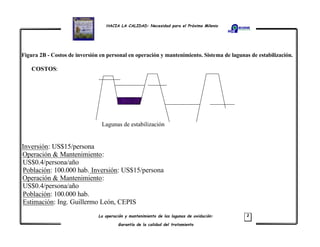

Las figuras 2A y 2B presentan una comparación de costos de inversión en personal y
en operación y mantenimiento entre un sistema de lodos activados convencional y un
sistema de lagunas de estabilización para una población de 100.000 habitantes. VER
ANEXO MEMORIA LA OPERACIÓN Y MANTENIMIENTO DE LAS LAGUNAS DE
OXIDACIÓN.

9

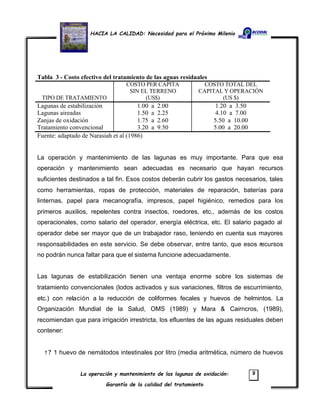

Tabla 3 - Costo efectivo del tratamiento de las aguas residuales
TIPO DE TRATAMIENTO
COSTO PER CAPITA
SIN EL TERRENO
(US$)
COSTO TOTAL DEL
CAPITAL Y OPERACIÓN
(US $)
Lagunas de estabilización 1.00 a 2.00 1.20 a 3.50
Lagunas aireadas 1.50 a 2.25 4.10 a 7.00
Zanjas de oxidación 1.75 a 2.60 5.50 a 10.00
Tratamiento convencional 3.20 a 9.50 5.00 a 20.00
Fuente: adaptado de Narasiah et al (1986)
La operación y mantenimiento de las lagunas es muy importante. Para que esa
operación y mantenimiento sean adecuadas es necesario que hayan recursos
suficientes destinados a tal fin. Esos costos deberán cubrir los gastos necesarios, tales
como herramientas, ropas de protección, materiales de reparación, baterías para
linternas, papel para mecanografía, impresos, papel higiénico, remedios para los
primeros auxilios, repelentes contra insectos, roedores, etc., además de los costos
operacionales, como salario del operador, energía eléctrica, etc. El salario pagado al
operador debe ser mayor que de un trabajador raso, teniendo en cuenta sus mayores
responsabilidades en este servicio. Se debe observar, entre tanto, que esos recursos
no podrán nunca faltar para que el sistema funcione adecuadamente.
Las lagunas de estabilización tienen una ventaja enorme sobre los sistemas de
tratamiento convencionales (lodos activados y sus variaciones, filtros de escurrimiento,
etc.) con relación a la reducción de coliformes fecales y huevos de helmintos. La
Organización Mundial de la Salud, OMS (1989) y Mara & Cairncros, (1989),
recomiendan que para irrigación irrestricta, los efluentes de las aguas residuales deben
contener:
? ? 1 huevo de nemátodos intestinales por litro (media aritmética, número de huevos

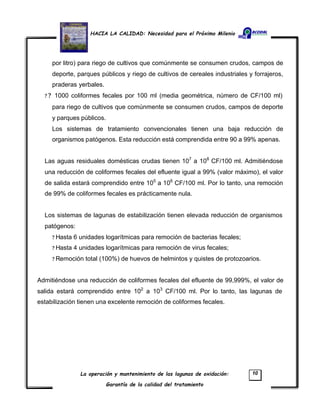

10
por litro) para riego de cultivos que comúnmente se consumen crudos, campos de
deporte, parques públicos y riego de cultivos de cereales industriales y forrajeros,
praderas yerbales.
? ? 1000 coliformes fecales por 100 ml (media geométrica, número de CF/100 ml)
para riego de cultivos que comúnmente se consumen crudos, campos de deporte
y parques públicos.
Los sistemas de tratamiento convencionales tienen una baja reducción de
organismos patógenos. Esta reducción está comprendida entre 90 a 99% apenas.
Las aguas residuales domésticas crudas tienen 107
a 108
CF/100 ml. Admitiéndose
una reducción de coliformes fecales del efluente igual a 99% (valor máximo), el valor
de salida estará comprendido entre 105
a 106
CF/100 ml. Por lo tanto, una remoción
de 99% de coliformes fecales es prácticamente nula.
Los sistemas de lagunas de estabilización tienen elevada reducción de organismos
patógenos:
? Hasta 6 unidades logarítmicas para remoción de bacterias fecales;
? Hasta 4 unidades logarítmicas para remoción de virus fecales;
? Remoción total (100%) de huevos de helmintos y quistes de protozoarios.
Admitiéndose una reducción de coliformes fecales del efluente de 99,999%, el valor de
salida estará comprendido entre 102
a 103
CF/100 ml. Por lo tanto, las lagunas de
estabilización tienen una excelente remoción de coliformes fecales.

11

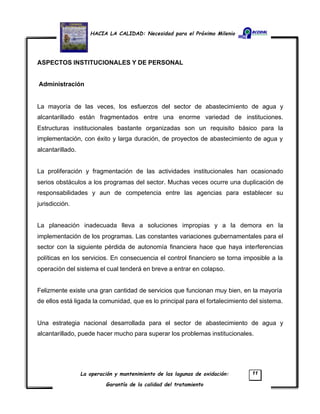

ASPECTOS INSTITUCIONALES Y DE PERSONAL
Administración
La mayoría de las veces, los esfuerzos del sector de abastecimiento de agua y
alcantarillado están fragmentados entre una enorme variedad de instituciones.
Estructuras institucionales bastante organizadas son un requisito básico para la
implementación, con éxito y larga duración, de proyectos de abastecimiento de agua y
alcantarillado.
La proliferación y fragmentación de las actividades institucionales han ocasionado
serios obstáculos a los programas del sector. Muchas veces ocurre una duplicación de
responsabilidades y aun de competencia entre las agencias para establecer su
jurisdicción.
La planeación inadecuada lleva a soluciones impropias y a la demora en la
implementación de los programas. Las constantes variaciones gubernamentales para el
sector con la siguiente pérdida de autonomía financiera hace que haya interferencias
políticas en los servicios. En consecuencia el control financiero se torna imposible a la
operación del sistema el cual tenderá en breve a entrar en colapso.
Felizmente existe una gran cantidad de servicios que funcionan muy bien, en la mayoría
de ellos está ligada la comunidad, que es lo principal para el fortalecimiento del sistema.
Una estrategia nacional desarrollada para el sector de abastecimiento de agua y
alcantarillado, puede hacer mucho para superar los problemas institucionales.

12

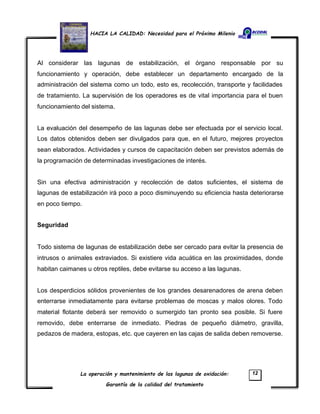

Al considerar las lagunas de estabilización, el órgano responsable por su
funcionamiento y operación, debe establecer un departamento encargado de la
administración del sistema como un todo, esto es, recolección, transporte y facilidades
de tratamiento. La supervisión de los operadores es de vital importancia para el buen
funcionamiento del sistema.
La evaluación del desempeño de las lagunas debe ser efectuada por el servicio local.
Los datos obtenidos deben ser divulgados para que, en el futuro, mejores proyectos
sean elaborados. Actividades y cursos de capacitación deben ser previstos además de
la programación de determinadas investigaciones de interés.
Sin una efectiva administración y recolección de datos suficientes, el sistema de
lagunas de estabilización irá poco a poco disminuyendo su eficiencia hasta deteriorarse
en poco tiempo.
Seguridad
Todo sistema de lagunas de estabilización debe ser cercado para evitar la presencia de
intrusos o animales extraviados. Si existiere vida acuática en las proximidades, donde
habitan caimanes u otros reptiles, debe evitarse su acceso a las lagunas.
Los desperdicios sólidos provenientes de los grandes desarenadores de arena deben
enterrarse inmediatamente para evitarse problemas de moscas y malos olores. Todo
material flotante deberá ser removido o sumergido tan pronto sea posible. Si fuere
removido, debe enterrarse de inmediato. Piedras de pequeño diámetro, gravilla,
pedazos de madera, estopas, etc. que cayeren en las cajas de salida deben removerse.

13

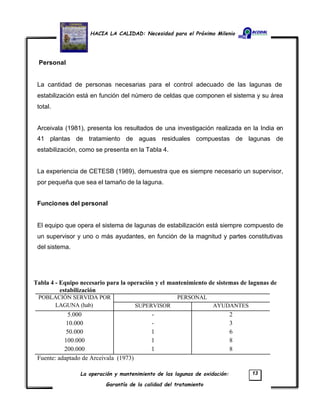

Personal
La cantidad de personas necesarias para el control adecuado de las lagunas de
estabilización está en función del número de celdas que componen el sistema y su área
total.
Arceivala (1981), presenta los resultados de una investigación realizada en la India en
41 plantas de tratamiento de aguas residuales compuestas de lagunas de
estabilización, como se presenta en la Tabla 4.
La experiencia de CETESB (1989), demuestra que es siempre necesario un supervisor,
por pequeña que sea el tamaño de la laguna.
Funciones del personal
El equipo que opera el sistema de lagunas de estabilización está siempre compuesto de
un supervisor y uno o más ayudantes, en función de la magnitud y partes constitutivas
del sistema.
Tabla 4 - Equipo necesario para la operación y el mantenimiento de sistemas de lagunas de
estabilización
PERSONALPOBLACIÓN SERVIDA POR
LAGUNA (hab) SUPERVISOR AYUDANTES
5.000 - 2
10.000 - 3
50.000 1 6
100.000 1 8
200.000 1 8
Fuente: adaptado de Arceivala (1973)

14
El supervisor, responsable por el funcionamiento de las lagunas deberá poseer
conocimientos básicos sobre la operación y mantenimiento de esos sistemas. Deberá
ser capacitado periódicamente por los órganos responsables directa o indirectamente
por el sistema o por las universidades existentes en su región de trabajo.
Yanéz (1993), presenta una tabla donde de encuentra el personal necesario para
instalaciones de sistemas de lagunas de estabilización y aireadas mecánicamente. La
Tabla 5 presenta una adaptación de estos datos para poblaciones variando entre
10.000 a 100.000 habitantes.
Tabla 5 - Equipo necesario para la operación y el mantenimiento de sistemas de lagunas de
estabilización y aireadas mecánicamente.
POBLACIÓN (hab)
? 10.000 20.000 a 50.000 100.000
PERSONAL Laguna
facultativa
Laguna
aireada
Laguna
facultativa
Laguna
aireada
Laguna
facultativa
Laguna
aireada
ADMINISTRACIÓN
Ingeniero Sanitario
Secretaria
Auxiliar/Mensajero
Conductor
-
-
-
-
-
-
-
-
½
½
1
1
½
½
1
1
1
1
1
1
1
1
1
1
OPERACIÓNYMANTENIMIENTO
Ingeniero Jefe
Químico
Laboratorista
Mecánico / Electricista
Operador del turno 08-16h
Trabajador peón
¼
-
-
-
1
-
-
2
¼
-
-
-
1
-
-
2
½
¼
½
-
1
-
-
2-6
½
¼
½
½
1
1
1
2-7
1
½
1
-
1
1
-
8
1
½
1
1
1
1
1
10
Fuente: adaptado de Yánez (1993)

15

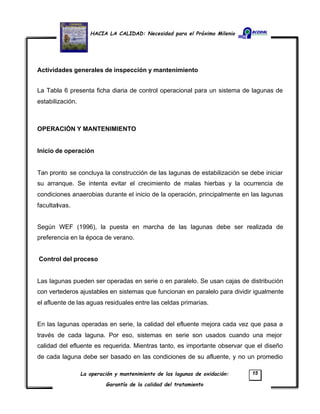

Actividades generales de inspección y mantenimiento
La Tabla 6 presenta ficha diaria de control operacional para un sistema de lagunas de
estabilización.
OPERACIÓN Y MANTENIMIENTO
Inicio de operación
Tan pronto se concluya la construcción de las lagunas de estabilización se debe iniciar
su arranque. Se intenta evitar el crecimiento de malas hierbas y la ocurrencia de
condiciones anaerobias durante el inicio de la operación, principalmente en las lagunas
facultativas.
Según WEF (1996), la puesta en marcha de las lagunas debe ser realizada de
preferencia en la época de verano.
Control del proceso
Las lagunas pueden ser operadas en serie o en paralelo. Se usan cajas de distribución
con vertederos ajustables en sistemas que funcionan en paralelo para dividir igualmente
el afluente de las aguas residuales entre las celdas primarias.
En las lagunas operadas en serie, la calidad del efluente mejora cada vez que pasa a
través de cada laguna. Por eso, sistemas en serie son usados cuando una mejor
calidad del efluente es requerida. Mientras tanto, es importante observar que el diseño
de cada laguna debe ser basado en las condiciones de su afluente, y no un promedio

16

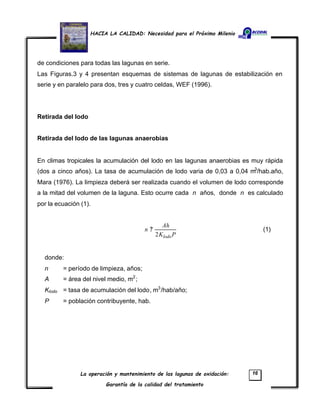

de condiciones para todas las lagunas en serie.
Las Figuras.3 y 4 presentan esquemas de sistemas de lagunas de estabilización en
serie y en paralelo para dos, tres y cuatro celdas, WEF (1996).
Retirada del lodo
Retirada del lodo de las lagunas anaerobias
En climas tropicales la acumulación del lodo en las lagunas anaerobias es muy rápida
(dos a cinco años). La tasa de acumulación de lodo varia de 0,03 a 0,04 m3
/hab.año,
Mara (1976). La limpieza deberá ser realizada cuando el volumen de lodo corresponde
a la mitad del volumen de la laguna. Esto ocurre cada n años, donde n es calculado
por la ecuación (1).
PK
Ah
n
lodo2
? (1)
donde:
n = período de limpieza, años;
A = área del nivel medio, m2
;
Klodo = tasa de acumulación del lodo, m3
/hab/año;
P = población contribuyente, hab.

17

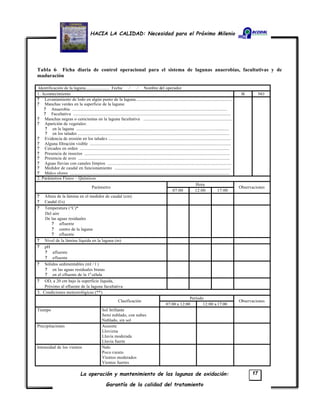

Tabla 6- Ficha diaria de control operacional para el sistema de lagunas anaerobias, facultativas y de
maduración
Identificación de la laguna..................... Fecha / / Nombre del operador
1. Acontecimiento SI NO
? Levantamiento de lodo en algún punto de la laguna......................................................................................
? Manchas verdes en la superficie de la laguna:
? Anaerobia ...........................................................................................................................................
? Facultativa .............................................................................................................................................
? Manchas negras o cenicientas en la laguna facultativa ...............................................................................
? Aparición de vegetales:
? en la laguna .........................................................................................................................................
? en los taludes ........................................................................................................................................
? Evidencia de erosión en los taludes ..............................................................................................................
? Alguna filtración visible ..............................................................................................................................
? Cercados en orden ......................................................................................................................................
? Presencia de insectos ..................................................................................................................................
? Presencia de aves ........................................................................................................................................
? Aguas lluvias con canales limpios ...............................................................................................................
? Medidor de caudal en funcionamiento ........................................................................................................
? Malos olores ...............................................................................................................................................
2. Parámetros Físico – Químicos
Hora
Parámetro
07:00 12:00 17:00
Observaciones
? Altura de la lámina en el medidor de caudal (cm)
? Caudal (l/s)
? Temperatura (°C)*
Del aire
De las aguas residuales
? afluente
? centro de la laguna
? efluente
? Nivel de la lámina líquida en la laguna (m)
? pH
? afluente
? efluente
? Sólidos sedimentables (ml / l )
? en las aguas residuales brutas
? en el efluente de la 1a
célula
? OD, a 20 cm bajo la superficie líquida,
Próximo al efluente de la laguna facultativa
3. Condiciones meteorológicas (**)
Período
Clasificación
07:00 a 12:00 12:00 a 17:00
Observaciones
Tiempo Sol brillante
Semi nublado, con nubes
Nublado, sin sol
Precipitaciones Ausente
Llovizna
Lluvia moderada
Lluvia fuerte
Intensidad de los vientos Nulo
Poco viento
Vientos moderados
Vientos fuertes

18

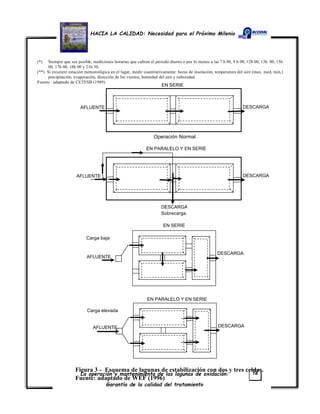

(*) Siempre que sea posible, mediciones horarias que cubran el periodo diurno o por lo menos a las 7 h 00, 9 h 00, 12h 00, 13h 00, 15h
00, 17h 00, 18h 00 y 21h 30.
(**) Si existiere estación meteorológica en el lugar, medir cuantitativamente: horas de insolación, temperatura del aire (max, med, mín,)
precipitación, evaporación, dirección de los vientos, humedad del aire y nubosidad.
Fuente : adaptado de CETESB (1989)
EN SERIE
Operación Normal
AFLUENTE DESCARGA
EN PARALELO Y EN SERIE
DESCARGA
Sobrecarga
AFLUENTE DESCARGA
EN SERIE
AFLUENTE
Carga baja
DESCARGA
EN PARALELO Y EN SERIE
AFLUENTE
Carga elevada
DESCARGA
Figura 3 - Esquema de lagunas de estabilización con dos y tres celdas.
Fuente: adaptado de WEF (1996)

19
AFLUENTE
Carga baja
EN SERIE
DESCARGA
1
2
4
3
AFLUENTE
Carga media
EN PARALELO Y EN SERIES
DESCARGA
1
1
2
2
AFLUENTE
Carga elevada
EN PARALELO Y EN SERIES
DESCARGA
1
1
2
1
Figura 4 - Esquema de lagunas de estabilización con cuatro celdas.
Fuente: adaptado de WEF (1996)

20

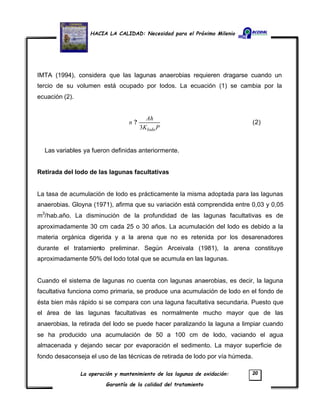

IMTA (1994), considera que las lagunas anaerobias requieren dragarse cuando un
tercio de su volumen está ocupado por lodos. La ecuación (1) se cambia por la
ecuación (2).
PK
Ah
n
lodo3
? (2)
Las variables ya fueron definidas anteriormente.
Retirada del lodo de las lagunas facultativas
La tasa de acumulación de lodo es prácticamente la misma adoptada para las lagunas
anaerobias. Gloyna (1971), afirma que su variación está comprendida entre 0,03 y 0,05
m3
/hab.año. La disminución de la profundidad de las lagunas facultativas es de
aproximadamente 30 cm cada 25 o 30 años. La acumulación del lodo es debido a la
materia orgánica digerida y a la arena que no es retenida por los desarenadores
durante el tratamiento preliminar. Según Arceivala (1981), la arena constituye
aproximadamente 50% del lodo total que se acumula en las lagunas.
Cuando el sistema de lagunas no cuenta con lagunas anaerobias, es decir, la laguna
facultativa funciona como primaria, se produce una acumulación de lodo en el fondo de
ésta bien más rápido si se compara con una laguna facultativa secundaria. Puesto que
el área de las lagunas facultativas es normalmente mucho mayor que de las
anaerobias, la retirada del lodo se puede hacer paralizando la laguna a limpiar cuando
se ha producido una acumulación de 50 a 100 cm de lodo, vaciando el agua
almacenada y dejando secar por evaporación el sedimento. La mayor superficie de
fondo desaconseja el uso de las técnicas de retirada de lodo por vía húmeda.

21

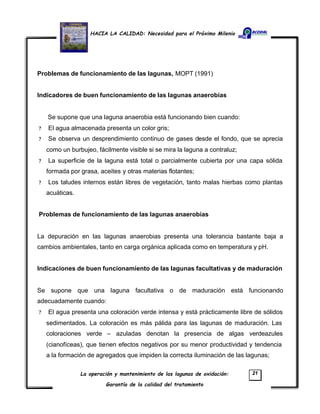

Problemas de funcionamiento de las lagunas, MOPT (1991)
Indicadores de buen funcionamiento de las lagunas anaerobias
Se supone que una laguna anaerobia está funcionando bien cuando:
? El agua almacenada presenta un color gris;
? Se observa un desprendimiento continuo de gases desde el fondo, que se aprecia
como un burbujeo, fácilmente visible si se mira la laguna a contraluz;
? La superficie de la laguna está total o parcialmente cubierta por una capa sólida
formada por grasa, aceites y otras materias flotantes;
? Los taludes internos están libres de vegetación, tanto malas hierbas como plantas
acuáticas.
Problemas de funcionamiento de las lagunas anaerobias
La depuración en las lagunas anaerobias presenta una tolerancia bastante baja a
cambios ambientales, tanto en carga orgánica aplicada como en temperatura y pH.
Indicaciones de buen funcionamiento de las lagunas facultativas y de maduración
Se supone que una laguna facultativa o de maduración está funcionando
adecuadamente cuando:
? El agua presenta una coloración verde intensa y está prácticamente libre de sólidos
sedimentados. La coloración es más pálida para las lagunas de maduración. Las
coloraciones verde – azuladas denotan la presencia de algas verdeazules
(cianofíceas), que tienen efectos negativos por su menor productividad y tendencia
a la formación de agregados que impiden la correcta iluminación de las lagunas;

22

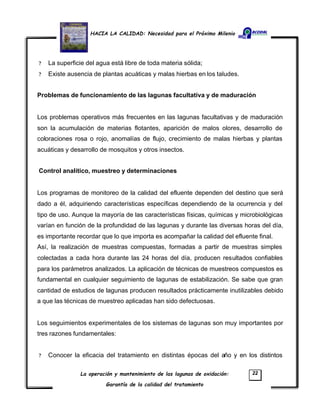

? La superficie del agua está libre de toda materia sólida;
? Existe ausencia de plantas acuáticas y malas hierbas en los taludes.
Problemas de funcionamiento de las lagunas facultativa y de maduración
Los problemas operativos más frecuentes en las lagunas facultativas y de maduración
son la acumulación de materias flotantes, aparición de malos olores, desarrollo de
coloraciones rosa o rojo, anomalías de flujo, crecimiento de malas hierbas y plantas
acuáticas y desarrollo de mosquitos y otros insectos.
Control analítico, muestreo y determinaciones
Los programas de monitoreo de la calidad del efluente dependen del destino que será
dado a él, adquiriendo características específicas dependiendo de la ocurrencia y del
tipo de uso. Aunque la mayoría de las características físicas, químicas y microbiológicas
varían en función de la profundidad de las lagunas y durante las diversas horas del día,
es importante recordar que lo que importa es acompañar la calidad del efluente final.
Así, la realización de muestras compuestas, formadas a partir de muestras simples
colectadas a cada hora durante las 24 horas del día, producen resultados confiables
para los parámetros analizados. La aplicación de técnicas de muestreos compuestos es
fundamental en cualquier seguimiento de lagunas de estabilización. Se sabe que gran
cantidad de estudios de lagunas producen resultados prácticamente inutilizables debido
a que las técnicas de muestreo aplicadas han sido defectuosas.

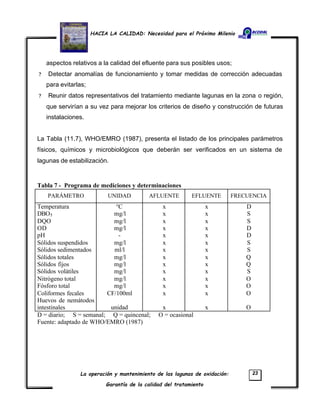

Los seguimientos experimentales de los sistemas de lagunas son muy importantes por
tres razones fundamentales:
? Conocer la eficacia del tratamiento en distintas épocas del año y en los distintos

23
aspectos relativos a la calidad del efluente para sus posibles usos;
? Detectar anomalías de funcionamiento y tomar medidas de corrección adecuadas
para evitarlas;
? Reunir datos representativos del tratamiento mediante lagunas en la zona o región,
que servirían a su vez para mejorar los criterios de diseño y construcción de futuras
instalaciones.
La Tabla (11.7), WHO/EMRO (1987), presenta el listado de los principales parámetros
físicos, químicos y microbiológicos que deberán ser verificados en un sistema de
lagunas de estabilización.
Tabla 7 - Programa de mediciones y determinaciones
PARÁMETRO UNIDAD AFLUENTE EFLUENTE FRECUENCIA
Temperatura
DBO5
DQO
OD
pH
Sólidos suspendidos
Sólidos sedimentados
Sólidos totales
Sólidos fijos
Sólidos volátiles
Nitrógeno total
Fósforo total
Coliformes fecales
Huevos de nemátodos
intestinales
°C
mg/l
mg/l
mg/l
-
mg/l
ml/l
mg/l
mg/l
mg/l
mg/l
mg/l
CF/100ml
unidad
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
D
S
S
D
D
S
S
Q
Q
S
O
O
O
O
D = diario; S = semanal; Q = quincenal; O = ocasional
Fuente: adaptado de WHO/EMRO (1987)

24

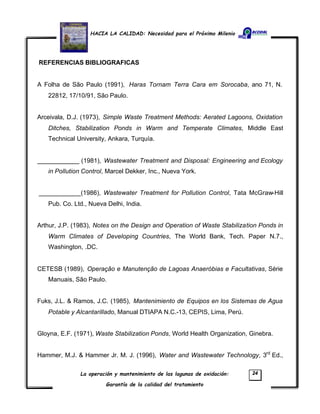

REFERENCIAS BIBLIOGRAFICAS
A Folha de São Paulo (1991), Haras Tornam Terra Cara em Sorocaba, ano 71, N.
22812, 17/10/91, São Paulo.
Arceivala, D.J. (1973), Simple Waste Treatment Methods: Aerated Lagoons, Oxidation
Ditches, Stabilization Ponds in Warm and Temperate Climates, Middle East
Technical University, Ankara, Turquía.
____________ (1981), Wastewater Treatment and Disposal: Engineering and Ecology
in Pollution Control, Marcel Dekker, Inc., Nueva York.
____________(1986), Wastewater Treatment for Pollution Control, Tata McGraw-Hill
Pub. Co. Ltd., Nueva Delhi, India.
Arthur, J.P. (1983), Notes on the Design and Operation of Waste Stabilization Ponds in
Warm Climates of Developing Countries, The World Bank, Tech. Paper N.7.,
Washington, .DC.
CETESB (1989), Operação e Manutenção de Lagoas Anaeróbias e Facultativas, Série
Manuais, São Paulo.
Fuks, J.L. & Ramos, J.C. (1985), Mantenimiento de Equipos en los Sistemas de Agua
Potable y Alcantarillado, Manual DTIAPA N.C.-13, CEPIS, Lima, Perú.
Gloyna, E.F. (1971), Waste Stabilization Ponds, World Health Organization, Ginebra.
Hammer, M.J. & Hammer Jr. M. J. (1996), Water and Wastewater Technology, 3rd
Ed.,

25

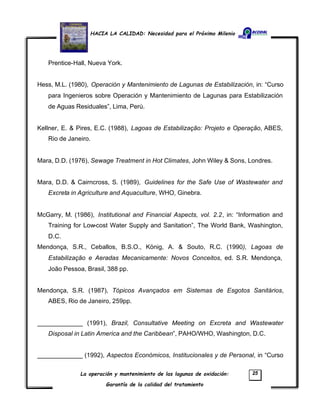

Prentice-Hall, Nueva York.
Hess, M.L. (1980), Operación y Mantenimiento de Lagunas de Estabilización, in: “Curso
para Ingenieros sobre Operación y Mantenimiento de Lagunas para Estabilización
de Aguas Residuales”, Lima, Perú.
Kellner, E. & Pires, E.C. (1988), Lagoas de Estabilização: Projeto e Operação, ABES,
Rio de Janeiro.
Mara, D.D. (1976), Sewage Treatment in Hot Climates, John Wiley & Sons, Londres.
Mara, D.D. & Cairncross, S. (1989), Guidelines for the Safe Use of Wastewater and
Excreta in Agriculture and Aquaculture, WHO, Ginebra.
McGarry, M. (1986), Institutional and Financial Aspects, vol. 2.2, in: “Information and
Training for Low-cost Water Supply and Sanitation”, The World Bank, Washington,
D.C.
Mendonça, S.R., Ceballos, B.S.O., König, A. & Souto, R.C. (1990), Lagoas de
Estabilização e Aeradas Mecanicamente: Novos Conceitos, ed. S.R. Mendonça,
João Pessoa, Brasil, 388 pp.
Mendonça, S.R. (1987), Tópicos Avançados em Sistemas de Esgotos Sanitários,
ABES, Rio de Janeiro, 259pp.
_____________ (1991), Brazil, Consultative Meeting on Excreta and Wastewater
Disposal in Latin America and the Caribbean”, PAHO/WHO, Washington, D.C.
_____________ (1992), Aspectos Económicos, Institucionales y de Personal, in “Curso

26

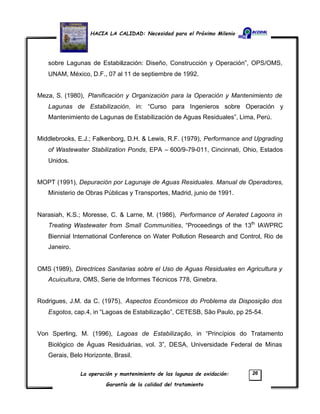

sobre Lagunas de Estabilización: Diseño, Construcción y Operación”, OPS/OMS,
UNAM, México, D.F., 07 al 11 de septiembre de 1992.
Meza, S. (1980), Planificación y Organización para la Operación y Mantenimiento de
Lagunas de Estabilización, in: “Curso para Ingenieros sobre Operación y
Mantenimiento de Lagunas de Estabilización de Aguas Residuales”, Lima, Perú.
Middlebrooks, E.J.; Falkenborg, D.H. & Lewis, R.F. (1979), Performance and Upgrading
of Wastewater Stabilization Ponds, EPA – 600/9-79-011, Cincinnati, Ohio, Estados
Unidos.
MOPT (1991), Depuración por Lagunaje de Aguas Residuales. Manual de Operadores,
Ministerio de Obras Públicas y Transportes, Madrid, junio de 1991.
Narasiah, K.S.; Moresse, C. & Larne, M. (1986), Performance of Aerated Lagoons in
Treating Wastewater from Small Communities, “Proceedings of the 13th
IAWPRC
Biennial International Conference on Water Pollution Research and Control, Rio de
Janeiro.
OMS (1989), Directrices Sanitarias sobre el Uso de Aguas Residuales en Agricultura y
Acuicultura, OMS, Serie de Informes Técnicos 778, Ginebra.
Rodrigues, J.M. da C. (1975), Aspectos Econômicos do Problema da Disposição dos
Esgotos, cap.4, in “Lagoas de Estabilização”, CETESB, São Paulo, pp 25-54.
Von Sperling, M. (1996), Lagoas de Estabilização, in “Princípios do Tratamento
Biológico de Águas Residuárias, vol. 3”, DESA, Universidade Federal de Minas
Gerais, Belo Horizonte, Brasil.

27

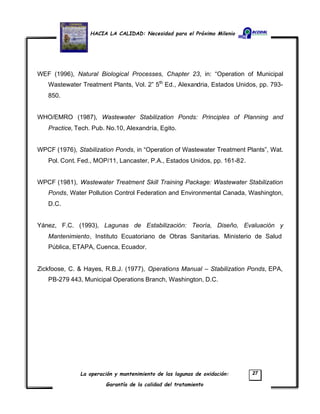

WEF (1996), Natural Biological Processes, Chapter 23, in: “Operation of Municipal
Wastewater Treatment Plants, Vol. 2” 5th
Ed., Alexandria, Estados Unidos, pp. 793-
850.
WHO/EMRO (1987), Wastewater Stabilization Ponds: Principles of Planning and
Practice, Tech. Pub. No.10, Alexandría, Egito.
WPCF (1976), Stabilization Ponds, in “Operation of Wastewater Treatment Plants”, Wat.
Pol. Cont. Fed., MOP/11, Lancaster, P.A., Estados Unidos, pp. 161-82.
WPCF (1981), Wastewater Treatment Skill Training Package: Wastewater Stabilization
Ponds, Water Pollution Control Federation and Environmental Canada, Washington,
D.C.
Yánez, F.C. (1993), Lagunas de Estabilización: Teoría, Diseño, Evaluación y
Mantenimiento, Instituto Ecuatoriano de Obras Sanitarias. Ministerio de Salud
Pública, ETAPA, Cuenca, Ecuador.
Zickfoose, C. & Hayes, R.B.J. (1977), Operations Manual – Stabilization Ponds, EPA,
PB-279 443, Municipal Operations Branch, Washington, D.C.

28

1
Fig. 2A. Costos de inversión en personal y mantenimiento. Lodos activados
COSTOS:
Inversión: US$70/persona
Operación & Mantenimiento:
US$4/persona/año
Población: 100.000 hab.
Fuente: Arceivala (1981)
Lodos
Activados
REJAS
EFLUENTE
DESARENADO
R
SEDIMENTADOR
PRIMARIO
TANQUE
AIREACION
SEDIMENTADOR
SECUNDARIO
LODO
S
RECIRCULACION Y EXCESO
LECHO Y
SECADO
DE LODOS

2
Figura 2B - Costos de inversión en personal en operación y mantenimiento. Sistema de lagunas de estabilización.
COSTOS:
Inversión: US$15/persona
US$0.4/persona/año
Población: 100.000 hab. Inversión: US$15/persona
US$0.4/persona/año
Población: 100.000 hab.
Estimación: Ing. Guillermo León, CEPIS
Lagunas de estabilización

3
Estimación: Ing. Guillermo León, CEPIS

Operacion de lagunas de oxidación

Más contenido relacionado

La actualidad más candente

Similar a Operacion de lagunas de oxidación

Operacion de lagunas de oxidación
