Este documento contiene 22 preguntas de selección múltiple sobre conceptos de electricidad como carga eléctrica, campo eléctrico, circuitos eléctricos y transformación de energía. Las preguntas vienen acompañadas de diagramas, figuras y breve información contextual para cada grupo de 3 a 5 preguntas.

1. PREGUNTAS ICFES DE ELECTRICIDA D DE SELECCIÓN MÚLTIPLE CON ÚNICA RESPUESTA. (TIPO I)
Las preguntas de este tipo constan de un enunciado y de cuatro opciones de respuesta, entre las cuales usted debe escoger la que
considere correcta.
1. Un muñeco metálico con brazos móviles se construyó con papel aluminio, alambre y corcho, como se ilustra en la figura:
Un muñeco cargado negativamente se une a otro muñeco descargado y luego se separan.
De esta situación se puede afirmar que:
A. el muñeco cargado se descarga, cargando al muñeco descargado.
B. el muñeco descargado, descarga al primer muñeco, quedando ambos neutros.
C. un muñeco queda cargado positivamente y el otro negativamente.
D. ambos muñecos quedan cargados negativamente.
2. Un estudiante dispone de dos bombillos, dos roscas para bombillo, una pila y alambre suficiente. El desea construir un circuito en el
cual la pila mantenga los dos bombillos encendidos por el mayor tiempo posible. De los siguientes circuitos, aquel que cumple esta
condición es:
3. Dos cargas q y -q se encuentran dispuestos en la forma indicada en la figura:
Si E1 y E2 son los campos eléctricos generados respectivamente por q y - q en el punto P, el diagrama que los representa es:
RESPONDA LAS PREGUNTAS 4, 5 Y 6 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
Una partícula de carga +q se desplaza con velocidad V y penetra en una región de ancho L donde existe un campo eléctrico
constante E paralelo al eje X, como muestra la figura:
4. La trayectoria seguida por la partícula en la región del campo eléctrico, es la mostrada en:

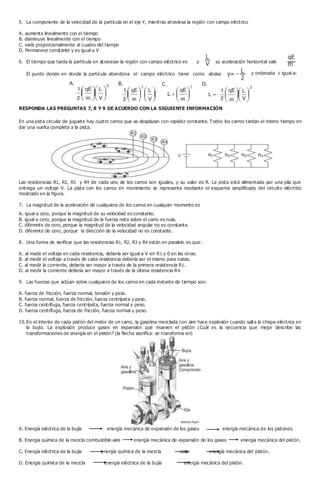

2. 5. La componente de la velocidad de la partícula en el eje Y, mientras atraviesa la región con campo eléctrico
A. aumenta linealmente con el tiempo
B. disminuye linealmente con el tiempo
C. varía proporcionalmente al cuadro del tiempo
D. Permanece constante y es igual a V
6. El tiempo que tarda la partícula en atravesar la región con campo eléctrico es y su aceleración horizontal vale
y ordenada x igual a:El punto donde en donde la partícula abandona el campo eléctrico tiene como absisa
RESPONDA LAS PREGUNTAS 7, 8 Y 9 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
En una pista circular de juguete hay cuatro carros que se desplazan con rapidez constante. Todos los carros tardan el mismo tiempo en
dar una vuelta completa a la pista.
Las resistencias R1, R2, R3 y R4 de cada uno de los carros son iguales, y su valor es R. La pista está alimentada por una pila que
entrega un voltaje V. La pista con los carros en movimiento se representa mediante el esquema simplificado del circuito eléctrico
mostrado en la figura.
7. La magnitud de la aceleración de cualquiera de los carros en cualquier momento es
A. igual a cero, porque la magnitud de su velocidad es constante.
B. igual a cero, porque la magnitud de la fuerza neta sobre el carro es nula.
C. diferente de cero, porque la magnitud de la velocidad angular no es constante.
D. diferente de cero, porque la dirección de la velocidad no es constante.
8. Una forma de verificar que las resistencias R1, R2, R3 y R4 están en paralelo es que:
A. al medir el voltaje en cada resistencia, debería ser igual a V en R1 y 0 en las otras.
B. al medir el voltaje a través de cada resistencia debería ser el mismo para todas.
C. al medir la corriente, debería ser mayor a través de la primera resistencia R1.
D. al medir la corriente debería ser mayor a través de la última resistencia R4.
9. Las fuerzas que actúan sobre cualquiera de los carros en cada instante de tiempo son:
A. fuerza de fricción, fuerza normal, tensión y peso.
B. fuerza normal, fuerza de fricción, fuerza centrípeta y peso.
C. fuerza centrífuga, fuerza centrípeta, fuerza normal y peso.
D. fuerza centrífuga, fuerza de fricción, fuerza normal y peso.
10.En el interior de cada pistón del motor de un carro, la gasolina mezclada con aire hace explosión cuando salta la chispa eléctrica en
la bujía. La explosión produce gases en expansión que mueven el pistón ¿Cuál es la secuencia que mejor describe las
transformaciones de energía en el pistón? (la flecha significa: se transforma en)
A. Energía eléctrica de la bujía energía mecánica de expansión de los gases energía mecánica de los pistones.
B. Energía química de la mezcla combustible-aire energía mecánica de expansión de los gases energía mecánica del pistón.
C. Energía eléctrica de la bujía energía química de la mezcla calor energía mecánica del pistón.
D. Energía química de la mezcla energía eléctrica de la bujía energía mecánica del pistón.

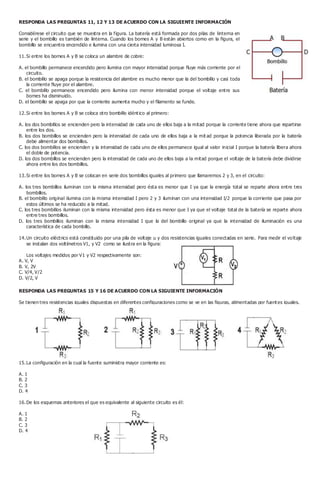

3. RESPONDA LAS PREGUNTAS 11, 12 Y 13 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
Considérese el circuito que se muestra en la figura. La batería está formada por dos pilas de linterna en
serie y el bombillo es también de linterna. Cuando los bornes A y B están abiertos como en la figura, el
bombillo se encuentra encendido e ilumina con una cierta intensidad luminosa I.
11.Si entre los bornes A y B se coloca un alambre de cobre:
A. el bombillo permanece encendido pero ilumina con mayor intensidad porque fluye más corriente por el
circuito.
B. el bombillo se apaga porque la resistencia del alambre es mucho menor que la del bombillo y casi toda
la corriente fluye por el alambre.
C. el bombillo permanece encendido pero ilumina con menor intensidad porque el voltaje entre sus
bornes ha disminuido.
D. el bombillo se apaga por que la corriente aumenta mucho y el filamento se funde.
12.Si entre los bornes A y B se coloca otro bombillo idéntico al primero:
A. los dos bombillos se encienden pero la intensidad de cada uno de ellos baja a la mitad porque la corriente tiene ahora que repartirse
entre los dos.
B. los dos bombillos se encienden pero la intensidad de cada uno de ellos baja a la mit ad porque la potencia liberada por la batería
debe alimentar dos bombillos.
C. los dos bombillos se encienden y la intensidad de cada uno de ellos permanece igual al valor inicial I porque la batería libera ahora
el doble de potencia.
D. los dos bombillos se encienden pero la intensidad de cada uno de ellos baja a la mitad porque el voltaje de la batería debe dividirse
ahora entre los dos bombillos.
13.Si entre los bornes A y B se colocan en serie dos bombillos iguales al primero que llamaremos 2 y 3, en el circuito:
A. los tres bombillos iluminan con la misma intensidad pero ésta es menor que I ya que la energía total se reparte ahora entre tres
bombillos.
B. el bombillo original ilumina con la misma intensidad I pero 2 y 3 iluminan con una intensidad I/2 porque la corriente que pasa por
estos últimos se ha reducido a la mitad.
C. los tres bombillos iluminan con la misma intensidad pero ésta es menor que I ya que el voltaje total de la batería se reparte ahora
entre tres bombillos.
D. los tres bombillos iluminan con la misma intensidad I que la del bombillo original ya que la intensidad de iluminación es una
característica de cada bombillo.
14.Un circuito eléctrico está constituido por una pila de voltaje u y dos resistencias iguales conectadas en serie. Para medir el voltaje
se instalan dos voltímetros V1, y V2 como se ilustra en la figura:
Los voltajes medidos por V1 y V2 respectivamente son:
A. V, V
B. V, 2V
C. V/4, V/2
D. V/2, V
RESPONDA LAS PREGUNTAS 15 Y 16 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
Se tienen tres resistencias iguales dispuestas en diferentes configuraciones como se ve en las figuras, alimentadas por fuentes iguales.
15.La configuración en la cual la fuente suministra mayor corriente es:
A. 1
B. 2
C. 3
D. 4
16.De los esquemas anteriores el que es equivalente al siguiente circuito es él:
A. 1
B. 2
C. 3
D. 4

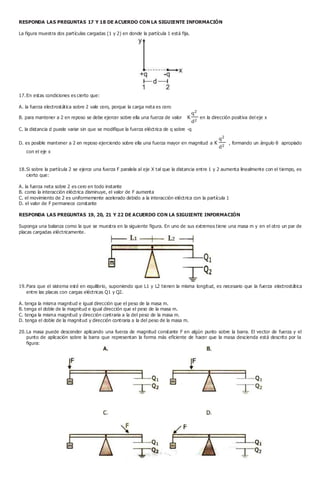

4. RESPONDA LAS PREGUNTAS 17 Y 18 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
La figura muestra dos partículas cargadas (1 y 2) en donde la partícula 1 está fija.
17.En estas condiciones es cierto que:
A. la fuerza electrostática sobre 2 vale cero, porque la carga neta es cero
B. para mantener a 2 en reposo se debe ejercer sobre ella una fuerza de valor K en la dirección positiva del eje x
C. la distancia d puede variar sin que se modifique la fuerza eléctrica de q sobre -q
D. es posible mantener a 2 en reposo ejerciendo sobre ella una fuerza mayor en magnitud a K , formando un ángulo θ apropiado
con el eje x
18.Si sobre la partícula 2 se ejerce una fuerza F paralela al eje X tal que la distancia entre 1 y 2 aumenta linealmente con el tiempo, es
cierto que:
A. la fuerza neta sobre 2 es cero en todo instante
B. como la interacción eléctrica disminuye, el valor de F aumenta
C. el movimiento de 2 es uniformemente acelerado debido a la interacción eléctrica con la partícula 1
D. el valor de F permanece constante
RESPONDA LAS PREGUNTAS 19, 20, 21 Y 22 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
Suponga una balanza como la que se muestra en la siguiente figura. En uno de sus extremos tiene una masa m y en el otro un par de
placas cargadas eléctricamente.
19.Para que el sistema esté en equilibrio, suponiendo que L1 y L2 tienen la misma longitud, es necesario que la fuerza electrostática
entre las placas con cargas eléctricas Q1 y Q2.
A. tenga la misma magnitud e igual dirección que el peso de la masa m.
B. tenga el doble de la magnitud e igual dirección que el peso de la masa m.
C. tenga la misma magnitud y dirección contraria a la del peso de la masa m.
D. tenga el doble de la magnitud y dirección contraria a la del peso de la masa m.
20.La masa puede descender aplicando una fuerza de magnitud constante F en algún punto sobre la barra. El vector de fuerza y el
punto de aplicación sobre la barra que representan la forma más eficiente de hacer que la masa descienda está descrito por la
figura:

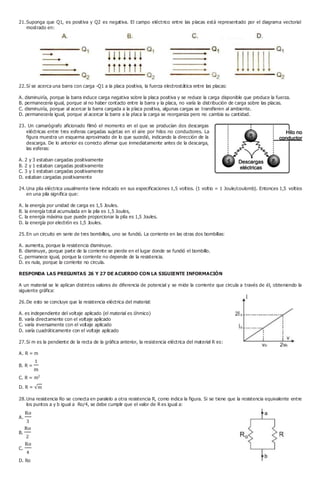

5. 21.Suponga que Q1, es positiva y Q2 es negativa. El campo eléctrico entre las placas está representado por el diagrama vectorial
mostrado en:
22.Sí se acerca una barra con carga -Q1 a la placa positiva, la fuerza electrostática entre las placas:
A. disminuiría, porque la barra induce carga negativa sobre la placa positiva y se reduce la carga disponible que produce la fuerza.
B. permanecería igual, porque al no haber contacto entre la barra y la placa, no varía la distribución de carga sobre las placas.
C. disminuiría, porque al acercar la barra cargada a la placa positiva, algunas cargas se transfieren al ambiente.
D. permanecería igual, porque al acercar la barra a la placa la carga se reorganiza pero no cambia su cantidad.
23. Un camarógrafo aficionado filmó el momento en el que se producían dos descargas
eléctricas entre tres esferas cargadas sujetas en el aire por hilos no conductores. La
figura muestra un esquema aproximado de lo que sucedió, indicando la dirección de la
descarga. De lo anterior es correcto afirmar que inmediatamente antes de la descarga,
las esferas:
A. 2 y 3 estaban cargadas positivamente
B. 2 y 1 estaban cargadas positivamente
C. 3 y 1 estaban cargadas positivamente
D. estaban cargadas positivamente
24.Una pila eléctrica usualmente tiene indicado en sus especificaciones 1,5 voltios. (1 voltio = 1 Joule/coulomb). Entonces 1,5 voltios
en una pila significa que:
A. la energía por unidad de carga es 1,5 Joules.
B. la energía total acumulada en la pila es 1,5 Joules,
C. la energía máxima que puede proporcionar la pila es 1,5 Joules.
D. la energía por electrón es 1,5 Joules.
25.En un circuito en serie de tres bombillos, uno se fundió. La corriente en las otras dos bombillas:
A. aumenta, porque la resistencia disminuye.
B. disminuye, porque parte de la corriente se pierde en el lugar donde se fundió el bombillo.
C. permanece igual, porque la corriente no depende de la resistencia.
D. es nula, porque la corriente no circula.
RESPONDA LAS PREGUNTAS 26 Y 27 DE ACUERDO CON LA SIGUIENTE INFORMACIÓN
A un material se le aplican distintos valores de diferencia de potencial y se mide la corriente que circula a través de él, obteniendo la
siguiente gráfica:
26.De esto se concluye que la resistencia eléctrica del material:
A. es independiente del voltaje aplicado (el material es óhmico)
B. varía directamente con el voltaje aplicado
C. varía inversamente con el voltaje aplicado
D. varía cuadráticamente con el voltaje aplicado
27.Si m es la pendiente de la recta de la gráfica anterior, la resistencia eléctrica del material R es:
A. R = m
B. R =
C. R = m2
D. R =
28.Una resistencia Ro se conecta en paralelo a otra resistencia R, como indica la figura. Si se tiene que la resistencia equivalente entre
los puntos a y b igual a Ro/4, se debe cumplir que el valor de R es igual a:
A.
B.
C.
D. Ro

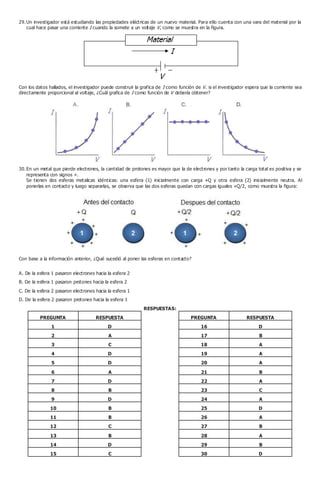

6. 29.Un investigador está estudiando las propiedades eléctricas de un nuevo material. Para ello cuenta con una vara del material por la
cual hace pasar una corriente I cuando la somete a un voltaje V, como se muestra en la figura.
Con los datos hallados, el investigador puede construir la grafica de I como función de V. si el investigador espera que la corriente sea
directamente proporcional al voltaje, ¿Cuál grafica de I como función de V debería obtener?
30.En un metal que pierde electrones, la cantidad de protones es mayor que la de electrones y por tanto la carga total es positiva y se
representa con signos +.
Se tienen dos esferas metalicas idénticas: una esfera (1) inicialmente con carga +Q y otra esfera (2) inicialmente neutra. Al
ponerlas en contacto y luego separarlas, se observa que las dos esferas quedan con cargas iguales +Q/2, como muestra la figura:
Con base a la información anterior, ¿Qué sucedió al poner las esferas en contacto?
A. De la esfera 1 pasaron electrones hacia la esfera 2
B. De la esfera 1 pasaron protones hacia la esfera 2
C. De la esfera 2 pasaron electrones hacia la esfera 1
D. De la esfera 2 pasaron protones hacia la esfera 1
RESPUESTAS:
PREGUNTA RESPUESTA
1 D
2 A
3 C
4 D
5 D
6 A
7 D
8 B
9 D
10 B
11 B
12 C
13 B
14 D
15 C
PREGUNTA RESPUESTA
16 D
17 B
18 A
19 A
20 A
21 B
22 A
23 C
24 A
25 D
26 A
27 B
28 A
29 B
30 D
