PacketTrap es un conjunto de herramientas que gestionan redes medianas y proporcionan análisis de tráfico. Incluye alertas a dispositivos móviles y correo electrónico cuando el rendimiento se desvía de las políticas, análisis de tráfico de red, soporte para virtualización y VoIP, y habilita el escaneo automático de dispositivos SNMP en una red. El documento explica cómo instalar y configurar las herramientas de PacketTrap y el protocolo SNMP para supervisar dispositivos de red.

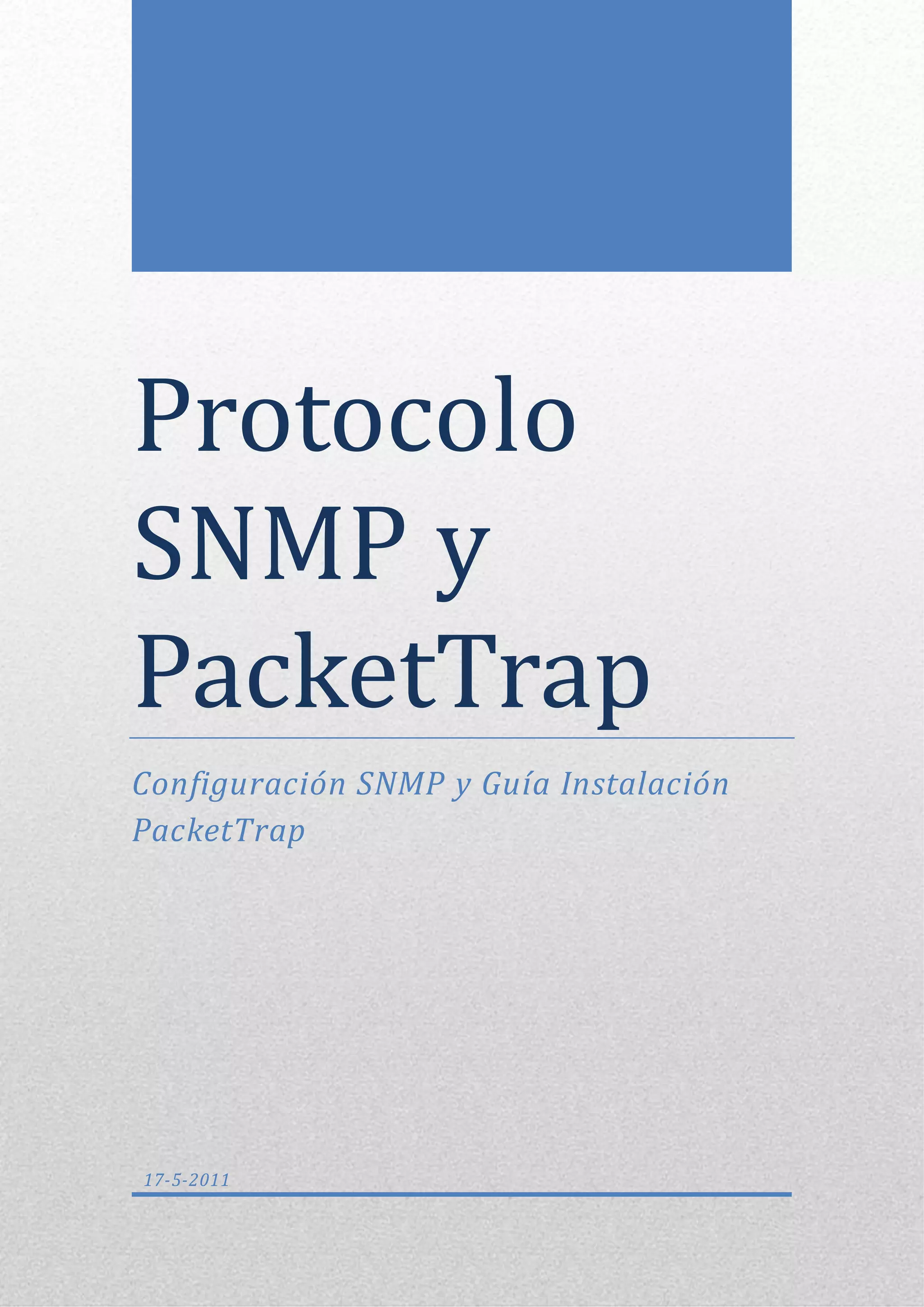

1. Protocolo
SNMP y
PacketTrap
Configuración SNMP y Guía Instalación
PacketTrap
17-5-2011

2. PacketTrap es un conjunto de herramientas que gestionan una red y proporciona software de
análisis de tráfico para las medianas empresas.
* Alertar a los dispositivos móviles, correo electrónico y SMS: PacketTrap alerta a los
usuarios cuando se desvía el rendimiento de las políticas definidas por el administrador
* Análisis de Tráfico en la red: PacketTrap es capaz de ver el tráfico de la red y en caso de
algún error alertar al administrador.
* Virtualización de apoyo: PacketTrap IT soporta los entornos virtualizados y supervisa el
estado de las máquinas virtuales, incluyendo la memoria, CPU, y los procesos.
* Compatibilidad con exploradores: Proporciona acceso de sólo lectura a la supervisión en
tiempo real.
* Soporte VoIP: Recoge jitter, pérdida de paquetes, latencia, y MOS (puntuación de opinión
media).
* Habilitación de SNMP: Permite dispositivos en un barrido automático de la red para
servidores y dispositivos de red SNMP.
Herramientas para los administradores de redes
* PacketTrap pt360 ToolSuite: Incluye Ping, Análisis Puertos, Ping mejorado, gráficos de Ping,
Trace Route, escaneo SNMP, escaneo MAC, entre otros.
* PacketTrap IT: Es una herramienta muy completa para suministrarnos información de las
máquinas de la red con SNMP instalado.
A continuación explicare como instalar SNMP en máquinas con diferentes Sistemas
Operativos.
Javi Pedrajas 1

3. 1- Para empezar tendríamos que descargar de la página los productos para ello nos
iremos a http://www.packettrap.com/download
2- Ahora descargaríamos los productos indicados pulsando sobre DOWNLOAD.
3- Nos tendremos que registrar y cuando obtengamos una cuenta logearnos.
Javi Pedrajas 2

4. 4- Cuando accedamos con la cuenta nos mostrara un mensaje que nos dice que nos ha
enviado un correo en el que nos proporciona los enlaces de descarga de los
productos.
5- Enlace desde el correo, este se nos descargara automáticamente (hay que tener en
cuenta que tendremos que darle a los dos productos para proceder a la descarga de
los mismos)
Javi Pedrajas 3

5. 1- Ejecutaremos el fichero .exe y Aceptaremos los términos de uso
2- Seguiremos los pasos típicos pulsado Next, instalaremos y finalizaremos
Javi Pedrajas 4

6. 3- Al iniciar PacketTrap IT nos logearemos con el usuario Admin.
4- Tendremos que utilizar nuestro correo electrónico y la contraseña de nuestra cuenta
en PacketTrap para activar el producto
5- Configuraremos Packettrap it, añadiendo el correo para las notificaciones, también
podremos configurar SMTP, pero activaremos la casilla marcada para no tener que
configurarlo.
Javi Pedrajas 5

7. 6- Añadiremos las maquinas con SNMP instalado.
7- Seleccionaremos el rango de IP, al que queremos hacer una consulta SNMP ,
marcaremos con un tic lo que queramos que nos devuelva esa máquina y
procederemos a la captura.
Javi Pedrajas 6

8. 8- Las maquinas con SNMP instalado nos respondera a la petición con y las demás
máquinas que no tengan SNMP instalado solo nos marcara que están ahí pero que no
responde a la petición SNMP, por lo cual no podremos acceder a su información.
9- Aplicaremos la política que veamos conveniente, las políticas nos ayudaran a
mantenernos informados en posibles fallos del hardware o software de nuestras
maquinas agentes.
Javi Pedrajas 7

9. 10- Aquí está la interfaz gráfica de este programa.
Javi Pedrajas 8

10. 1- Pasos de instalación sencillos y sin falta de explicación
2- Nuevamente activaremos la licencia añadiendo nuestro correo y contraseña de
PacketTrap.
Javi Pedrajas 9

11. 3- Interfaz gráfica PacketTrap 360 Tool Suite
Javi Pedrajas 10

12. Javi Pedrajas 11

13. Primero instalamos las herramientas de administración y supervisión siguiendo estos pasos:
Inicio  Panel de Control  Agregar o quitar programas  Agregar o quitar components de
Windows  Activar la casilla de Herramientas de administración y supervisión  Siguiente
para finalizar la instalación.
Segundo iniciaremos el Servicio de captura SNMP
Botón secundario en Mí PC  Administrar  Servicios y aplicaciones  Servicios  Servicio
de captura SNMP  Cambiamos Tipo de inicio a Automático e iniciaremos el servicio
Javi Pedrajas 12

14. Primero instalamos el Protocolo simple de administración de redes (SNMP):
Inicio  Agregar o quitar programas  Activar o desactivar las características de Windows 
Activar la casilla de Protocolo simple de administración de redes (SNMP)  Aceptar para
finalizar la instalación.
Segundo iniciaremos el servicio de Captura SNMP
Botón secundario en Equipo  Administrar  Servicios y aplicaciones  Servicios  Captura
SNMP  Cambiamos Tipo de inicio a Automático e iniciaremos el servicio
Javi Pedrajas 13

15. Instalaremos snmp con el siguiente comando:
#aptitude install snmpd
#aptitude install snmp
Pasaremos a configurar snmp con el siguiente comando (este nos ira haciendo preguntas):
#snmpconf
En la primera pregunta le daremos a los ficheros snmp.conf y snmptrapd.conf para
reutilizarlos.
En la segunda pregunta elegiremos la opción Access Control Setup.
Para añadirle información a la maquina tendremos que irnos a System Information Setup.
En la tercera pregunta indicamos que vamos a trabajar con la segunda versión de SNMP,
elegiremos la 3ª y 4ª opción.
En la opción 3 nos pedirá el nombre de la comunidad y las direcciones de las máquinas desde
las que se pueden realizar peticiones al agente snmpd.
Javi Pedrajas 14

16. Lo mismo para la opción 4:
Por último, tendríamos que reiniciar el servicio:
#/etc/init.d/snmpd restart
Ya tendríamos en funcionamiento SNMP en una maquina debían.
Javi Pedrajas 15
