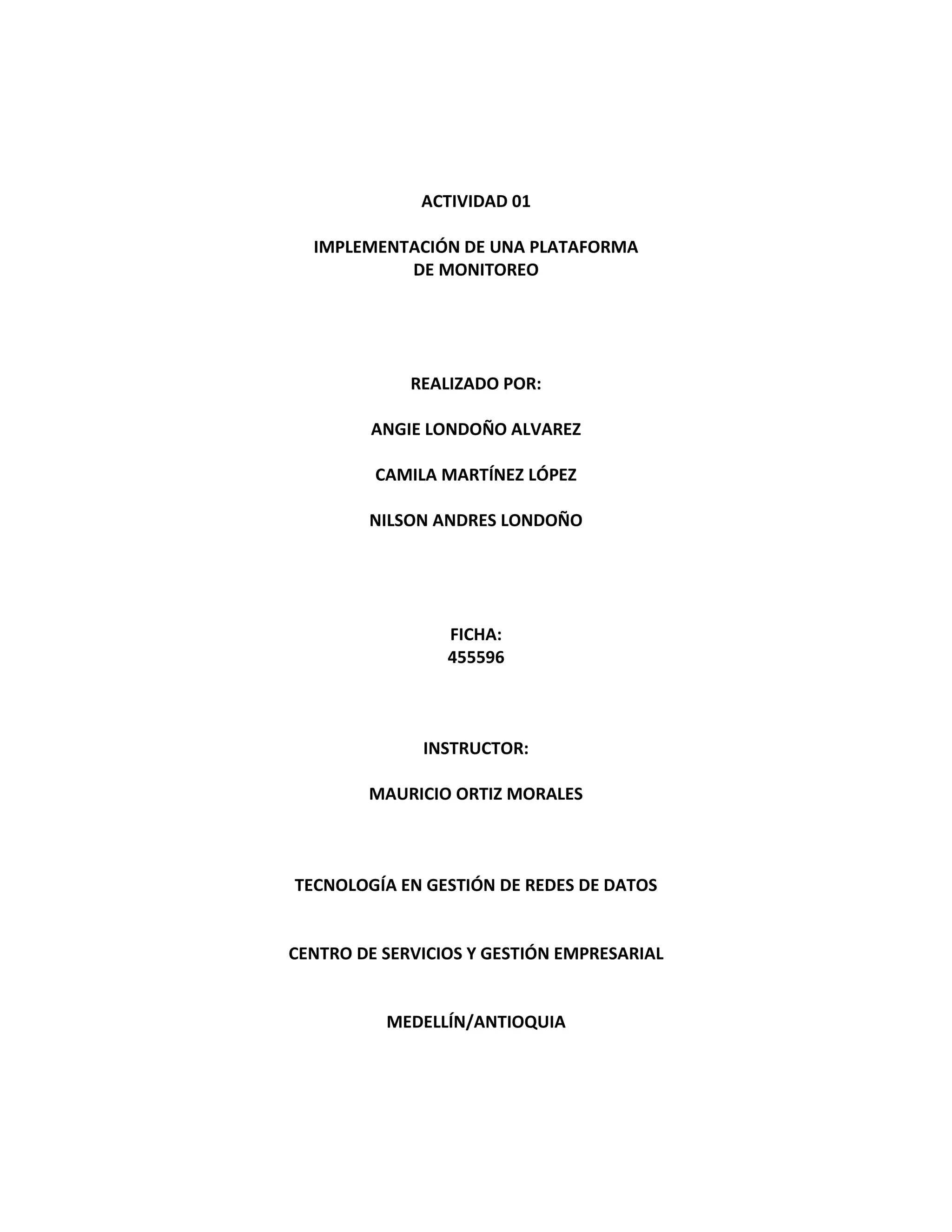

1. ACTIVIDAD 01
IMPLEMENTACIÓN DE UNA PLATAFORMA
DE MONITOREO
REALIZADO POR:
ANGIE LONDOÑO ALVAREZ
CAMILA MARTÍNEZ LÓPEZ
NILSON ANDRES LONDOÑO
FICHA:
455596
INSTRUCTOR:
MAURICIO ORTIZ MORALES
TECNOLOGÍA EN GESTIÓN DE REDES DE DATOS
CENTRO DE SERVICIOS Y GESTIÓN EMPRESARIAL
MEDELLÍN/ANTIOQUIA

2. INTRODUCCION:
En la actualidad el avance vertiginoso de las tecnologías en redes de datos incluyendo las
áreas de sistemas operativos y dispositivos de red dan como resultado la poca
regulación por parte de los fabricantes al sacar al mercado estas nuevas tecnologías,
estas en ocasiones no están relacionadas con las ya conocidas o los usuarios las ven
como “no compatibles” con las que no son tan nuevas y que se encuentran ya
implementadas dentro de una infraestructura informática existente, esto genera una
expectativa en las empresas o entidades para el uso de diverso tipos de tecnologías
siempre buscando mejorar cada vez más la calidad de sus servicios, pero previendo
causar el menor impacto negativo dentro de los procesos internos y la infraestructura de
red. Para poder que una empresa sea competitiva en el área en la cual presta sus
servicios, es de vital importancia llevar a cabo una buena gestión y monitoreo de sus
servicios y elementos que conforman la infraestructura, en nuestro caso sería la
información como unidad esencial dentro de las redes de datos y el otro elemento serian
todos aquellos dispositivos y servicios que de alguna u otra forma intervienen en la
creación, transformación y almacenamiento de los datos.
A continuación se plantean una serie de actividades que llevarán al aprendiz a instalar,
configurar y administrar plataformas de monitoreo y gestión.
OBJETIVO:
Implementar plataformas de monitoreo y gestión que permitan resolver problemas puntuales
en una entidad en el desempeño de la infraestructura informática, desarrollando
competencias en el área técnica especifica de gestión de redes de datos.
Para cumplir con este objetico seleccionamos OpManager, la cual es una solución de
monitorización de redes, servidores y aplicaciones. Ofrece gestión avanzada del rendimiento y
disponibilidad de recursos críticos TI tales como routers, switches, firewalls, aceleradores
WAN, puntos de acceso, llamadas VoIP, servidores físicos y virtuales, controladores de
dominio, aplicaciones, etc.

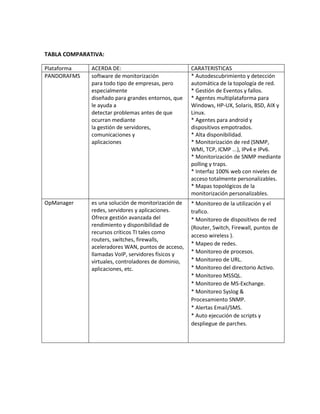

3. TABLA COMPARATIVA:
Plataforma ACERDA DE: CARATERISTICAS
PANDORAFMS software de monitorización
para todo tipo de empresas, pero
especialmente
diseñado para grandes entornos, que
le ayuda a
detectar problemas antes de que
ocurran mediante
la gestión de servidores,
comunicaciones y
aplicaciones
* Autodescubrimiento y detección
automática de la topología de red.
* Gestión de Eventos y fallos.
* Agentes multiplataforma para
Windows, HP-UX, Solaris, BSD, AIX y
Linux.
* Agentes para android y
dispositivos empotrados.
* Alta disponibilidad.
* Monitorización de red (SNMP,
WMI, TCP, ICMP ...), IPv4 e IPv6.
* Monitorización de SNMP mediante
polling y traps.
* Interfaz 100% web con niveles de
acceso totalmente personalizables.
* Mapas topológicos de la
monitorización personalizables.
OpManager es una solución de monitorización de
redes, servidores y aplicaciones.
Ofrece gestión avanzada del
rendimiento y disponibilidad de
recursos críticos TI tales como
routers, switches, firewalls,
aceleradores WAN, puntos de acceso,
llamadas VoIP, servidores físicos y
virtuales, controladores de dominio,
aplicaciones, etc.
* Monitoreo de la utilización y el
trafico.
* Monitoreo de dispositivos de red
(Router, Switch, Firewall, puntos de
acceso wireless ).
* Mapeo de redes.
* Monitoreo de procesos.
* Monitoreo de URL.
* Monitoreo del directorio Activo.
* Monitoreo MSSQL.
* Monitoreo de MS-Exchange.
* Monitoreo Syslog &
Procesamiento SNMP.
* Alertas Email/SMS.
* Auto ejecución de scripts y
despliegue de parches.

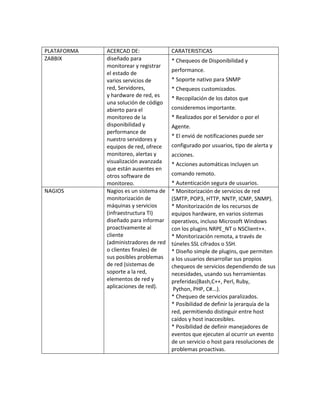

4. PLATAFORMA ACERCAD DE: CARATERISTICAS
ZABBIX diseñado para
monitorear y registrar
el estado de
varios servicios de
red, Servidores,
y hardware de red, es
una solución de código
abierto para el
monitoreo de la
disponibilidad y
performance de
nuestro servidores y
equipos de red, ofrece
monitoreo, alertas y
visualización avanzada
que están ausentes en
otros software de
monitoreo.
* Chequeos de Disponibilidad y
performance.
* Soporte nativo para SNMP
* Chequeos customizados.
* Recopilación de los datos que
consideremos importante.
* Realizados por el Servidor o por el
Agente.
* El envió de notificaciones puede ser
configurado por usuarios, tipo de alerta y
acciones.
* Acciones automáticas incluyen un
comando remoto.
* Autenticación segura de usuarios.
NAGIOS Nagios es un sistema de
monitorización de
máquinas y servicios
(infraestructura TI)
diseñado para informar
proactivamente al
cliente
(administradores de red
o clientes finales) de
sus posibles problemas
de red (sistemas de
soporte a la red,
elementos de red y
aplicaciones de red).
* Monitorización de servicios de red
(SMTP, POP3, HTTP, NNTP, ICMP, SNMP).
* Monitorización de los recursos de
equipos hardware, en varios sistemas
operativos, incluso Microsoft Windows
con los plugins NRPE_NT o NSClient++.
* Monitorización remota, a través de
túneles SSL cifrados o SSH.
* Diseño simple de plugins, que permiten
a los usuarios desarrollar sus propios
chequeos de servicios dependiendo de sus
necesidades, usando sus herramientas
preferidas(Bash,C++, Perl, Ruby,
Python, PHP, C#...).
* Chequeo de servicios paralizados.
* Posibilidad de definir la jerarquía de la
red, permitiendo distinguir entre host
caídos y host inaccesibles.
* Posibilidad de definir manejadores de
eventos que ejecuten al ocurrir un evento
de un servicio o host para resoluciones de
problemas proactivas.

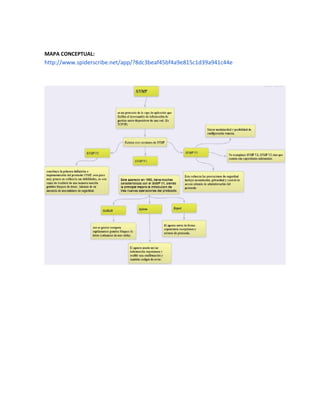

5. MAPA CONCEPTUAL:
http://www.spiderscribe.net/app/?8dc3beaf45bf4a9e815c1d39a941c44e

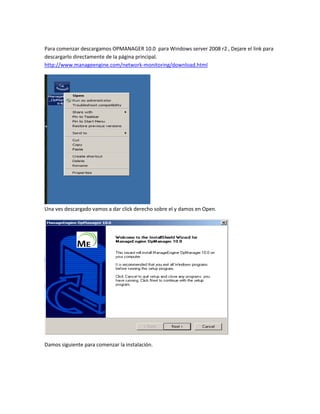

6. Para comenzar descargamos OPMANAGER 10.0 para Windows server 2008 r2 , Dejare el link para
descargarlo directamente de la página principal.
http://www.manageengine.com/network-monitoring/download.html
Una ves descargado vamos a dar click derecho sobre el y damos en Open.
Damos siguiente para comenzar la instalación.

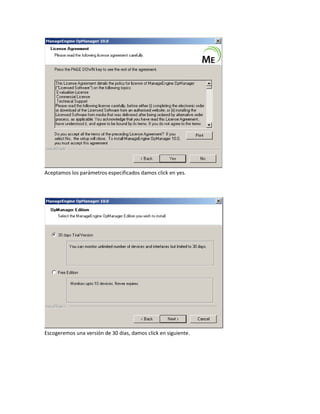

7. Aceptamos los parámetros especificados damos click en yes.
Escogeremos una versión de 30 dias, damos click en siguiente.

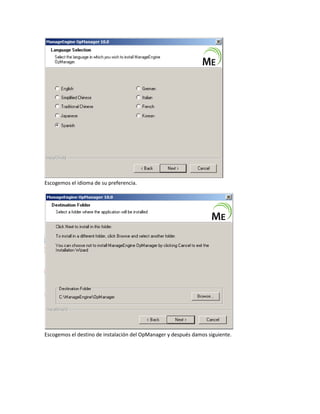

8. Escogemos el idioma de su preferencia.
Escogemos el destino de instalación del OpManager y después damos siguiente.

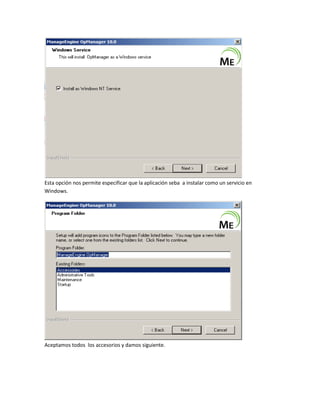

9. Esta opción nos permite especificar que la aplicación seba a instalar como un servicio en
Windows.
Aceptamos todos los accesorios y damos siguiente.

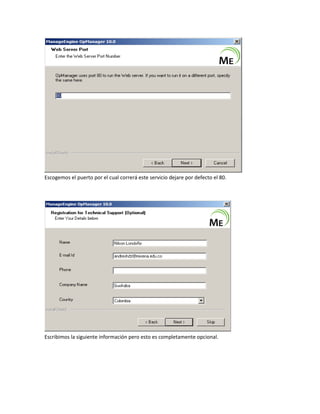

10. Escogemos el puerto por el cual correrá este servicio dejare por defecto el 80.
Escribimos la siguiente información pero esto es completamente opcional.

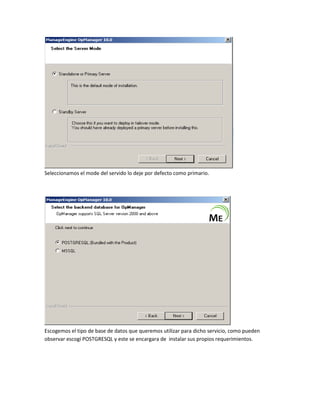

11. Seleccionamos el mode del servido lo deje por defecto como primario.
Escogemos el tipo de base de datos que queremos utilizar para dicho servicio, como pueden
observar escogí POSTGRESQL y este se encargara de instalar sus propios requerimientos.

12. Damos click en finalizar.
Vemos que en el escritorio se creo un icono de OpManager, damos click derecho y Open.

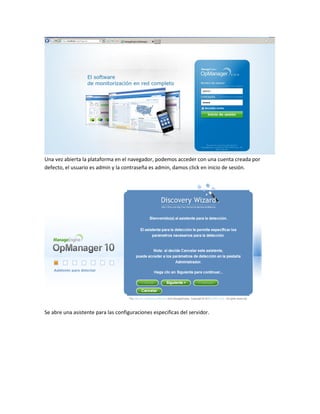

13. Una vez abierta la plataforma en el navegador, podemos acceder con una cuenta creada por
defecto, el usuario es admin y la contraseña es admin, damos click en inicio de sesión.
Se abre una asistente para las configuraciones especificas del servidor.

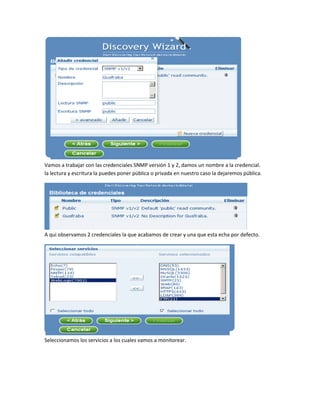

14. Vamos a trabajar con las credenciales SNMP versión 1 y 2, damos un nombre a la credencial.
la lectura y escritura la puedes poner pública o privada en nuestro caso la dejaremos pública.
A qui observamos 2 credenciales la que acabamos de crear y una que esta echa por defecto.
Seleccionamos los servicios a los cuales vamos a monitorear.

15. Esta paso nos sirve para verificar o escanear la red para detectar que servidores o clientes se
encuentran dentro de ella.
Colocamos un rango y seleccionamos las credenciales.
Y se pondrá en procesos la Detección de la red.

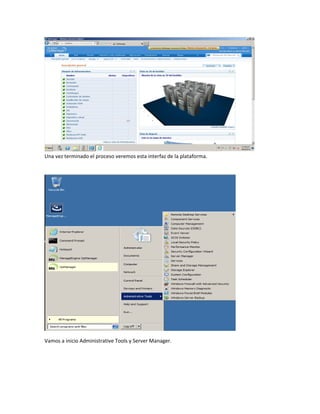

16. Una vez terminado el proceso veremos esta interfaz de la plataforma.
Vamos a inicio Administrative Tools y Server Manager.

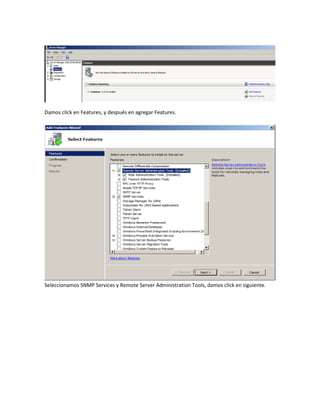

17. Damos click en Features, y después en agregar Features.
Seleccionamos SNMP Services y Remote Server Administration Tools, damos click en siguiente.

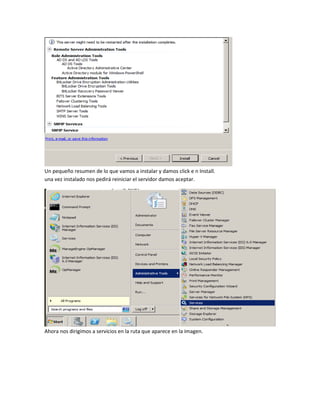

18. Un pequeño resumen de lo que vamos a instalar y damos click e n Install.
una vez instalado nos pedirá reiniciar el servidor damos aceptar.
Ahora nos dirigimos a servicios en la ruta que aparece en la imagen.

19. Una ves dentro de servicios, buscamos el servicio SNPM, damos click derecho y propiedades.

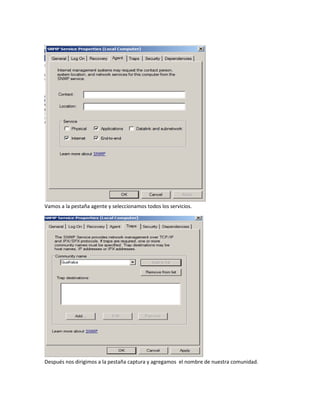

20. Vamos a la pestaña agente y seleccionamos todos los servicios.
Después nos dirigimos a la pestaña captura y agregamos el nombre de nuestra comunidad.

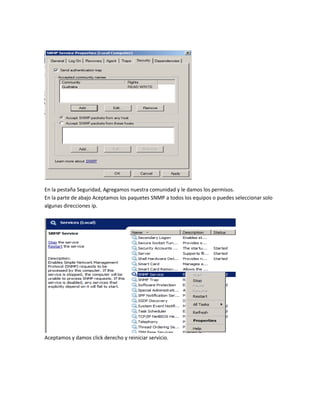

21. En la pestaña Seguridad, Agregamos nuestra comunidad y le damos los permisos.
En la parte de abajo Aceptamos los paquetes SNMP a todos los equipos o puedes seleccionar solo
algunas direcciones ip.
Aceptamos y damos click derecho y reiniciar servicio.

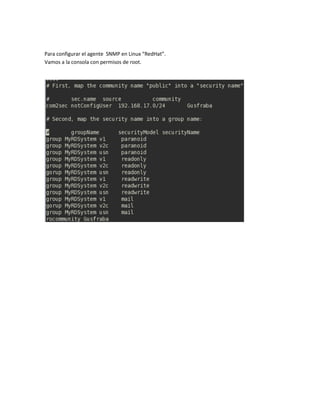

22. Para configurar el agente SNMP en Linux “RedHat”.
Vamos a la consola con permisos de root.

23. Una ves configurados los agentes, OpManager comensara a recibir información de los servidores y
clientes, a continuación podre algunas imágenes donde se ve claramente la información que
estamos monitoreando.
Tenemos la opción de monitorear el active directory del otro servidor.

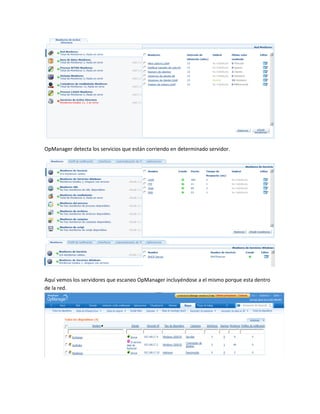

24. OpManager detecta los servicios que están corriendo en determinado servidor.
Aquí vemos los servidores que escaneo OpManager incluyéndose a el mismo porque esta dentro
de la red.

25. Totalmente lo mismo con el servidor de correo.
y algunas alarmas de seguridad.

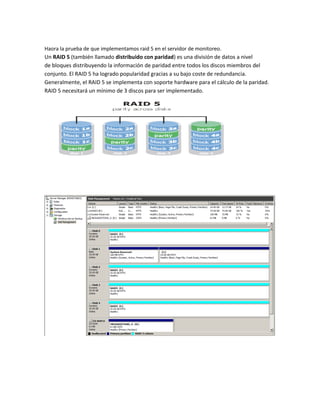

26. Haora la prueba de que implementamos raid 5 en el servidor de monitoreo.
Un RAID 5 (también llamado distribuido con paridad) es una división de datos a nivel
de bloques distribuyendo la información de paridad entre todos los discos miembros del
conjunto. El RAID 5 ha logrado popularidad gracias a su bajo coste de redundancia.
Generalmente, el RAID 5 se implementa con soporte hardware para el cálculo de la paridad.
RAID 5 necesitará un mínimo de 3 discos para ser implementado.

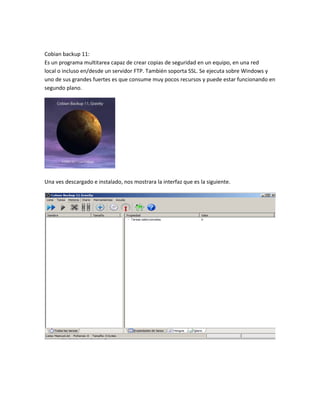

27. Cobian backup 11:
Es un programa multitarea capaz de crear copias de seguridad en un equipo, en una red
local o incluso en/desde un servidor FTP. También soporta SSL. Se ejecuta sobre Windows y
uno de sus grandes fuertes es que consume muy pocos recursos y puede estar funcionando en
segundo plano.
Una ves descargado e instalado, nos mostrara la interfaz que es la siguiente.

28. Damos click en tarea y de nuevo click en Nueva tarea.
Damos un nombre a la tarea, dejamos tipo de respaldo completo y damos ok.

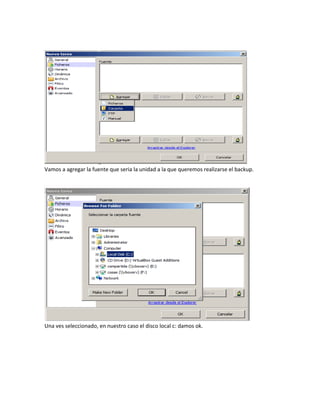

29. Vamos a agregar la fuente que seria la unidad a la que queremos realizarse el backup.
Una ves seleccionado, en nuestro caso el disco local c: damos ok.

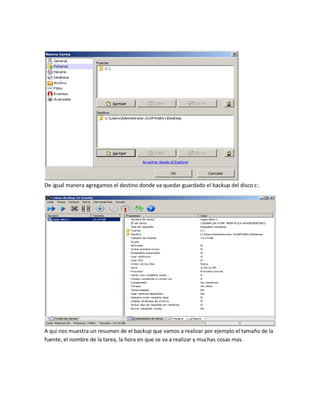

30. De igual manera agregamos el destino donde va quedar guardado el backup del disco c:.
A qui nos muestra un resumen de el backup que vamos a realizar por ejemplo el tamaño de la
fuente, el nombre de la tarea, la hora en que se va a realizar y muchas cosas mas.

31. Ahora vamos otra vez a tarea pero ya damos click en ejecutar tareas seleccionadas.
Nos aparece esta ventana de confirmación y damos ok.
y ha si comenzara el nuevo backup, esta herramienta tiene demasiadas opciones para realizar
copias, hasta es posible hacer copias de seguridad a la hora que tú quieras automáticamente.

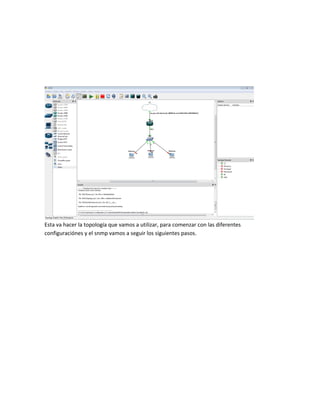

32. Esta va hacer la topología que vamos a utilizar, para comenzar con las diferentes
configuraciónes y el snmp vamos a seguir los siguientes pasos.

33. En gns3 vs 0.8.6, vamos a crear un nuevo proyecto le damos el nombre que queramos y
seleccionamos la ruta donde decíamos guardar el proyecto.
Vamos a dar clic en Editar y preferencias.

34. Aquí encontramos esta ventana donde podemos configurar ciertas pautas del funcionamiento
del gns3.
Nos vamos a la opción VirtualBox y damos clic en Test Settings, esto sirve para chequear que si
hay un virtualbox instalado en nuestra máquina.
Dentro de la misma opción VirtualBox haora vamos a la pestaña que se encuentra en la parte
superior donde dice VirtualBox Guest.
Aquí Vamos a agregar los servidores o máquinas virtuales que se encuentran en el virtualbox
en mi caso solo seleccionamos la máquina de monitoreo, exchange y active directory.

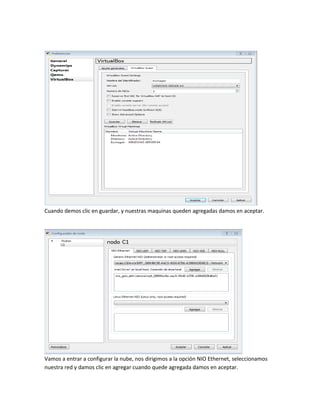

35. Cuando demos clic en guardar, y nuestras maquinas queden agregadas damos en aceptar.
Vamos a entrar a configurar la nube, nos dirigimos a la opción NIO Ethernet, seleccionamos
nuestra red y damos clic en agregar cuando quede agregada damos en aceptar.

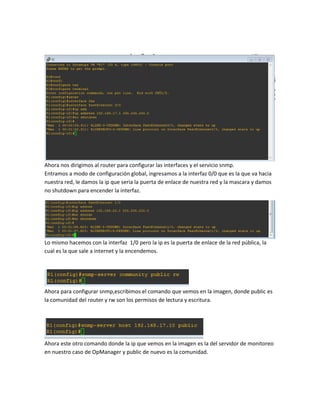

36. Ahora nos dirigimos al router para configurar las interfaces y el servicio snmp.
Entramos a modo de configuración global, ingresamos a la interfaz 0/0 que es la que va hacia
nuestra red, le damos la ip que seria la puerta de enlace de nuestra red y la mascara y damos
no shutdown para encender la interfaz.
Lo mismo hacemos con la interfaz 1/0 pero la ip es la puerta de enlace de la red pública, la
cual es la que sale a internet y la encendemos.
Ahora para configurar snmp,escribimos el comando que vemos en la imagen, donde public es
la comunidad del router y rw son los permisos de lectura y escritura.
Ahora este otro comando donde la ip que vemos en la imagen es la del servidor de monitoreo
en nuestro caso de OpManager y public de nuevo es la comunidad.

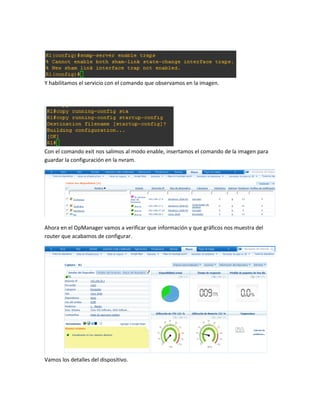

37. Y habilitamos el servicio con el comando que observamos en la imagen.
Con el comando exit nos salimos al modo enable, insertamos el comando de la imagen para
guardar la configuración en la nvram.
Ahora en el OpManager vamos a verificar que información y que gráficos nos muestra del
router que acabamos de configurar.
Vamos los detalles del dispositivo.

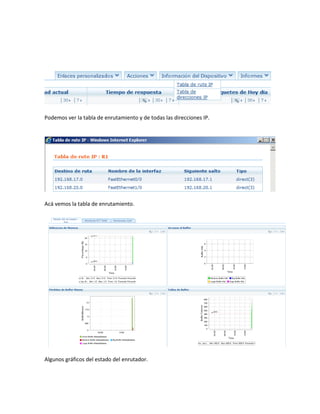

38. Podemos ver la tabla de enrutamiento y de todas las direcciones IP.
Acá vemos la tabla de enrutamiento.
Algunos gráficos del estado del enrutador.

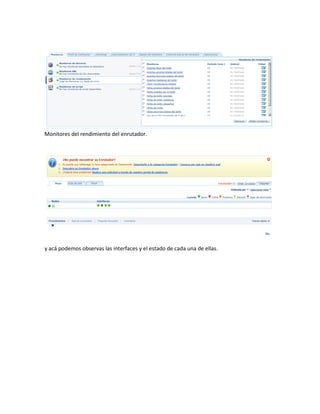

39. Monitores del rendimiento del enrutador.
y acá podemos observas las interfaces y el estado de cada una de ellas.

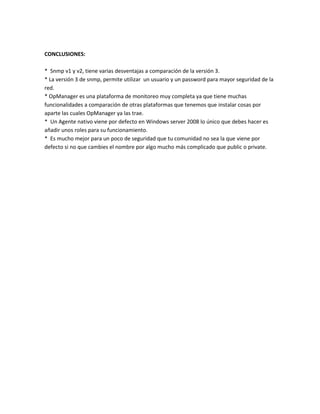

40. CONCLUSIONES:
* Snmp v1 y v2, tiene varias desventajas a comparación de la versión 3.
* La versión 3 de snmp, permite utilizar un usuario y un password para mayor seguridad de la
red.
* OpManager es una plataforma de monitoreo muy completa ya que tiene muchas
funcionalidades a comparación de otras plataformas que tenemos que instalar cosas por
aparte las cuales OpManager ya las trae.
* Un Agente nativo viene por defecto en Windows server 2008 lo único que debes hacer es
añadir unos roles para su funcionamiento.
* Es mucho mejor para un poco de seguridad que tu comunidad no sea la que viene por
defecto si no que cambies el nombre por algo mucho más complicado que public o private.
