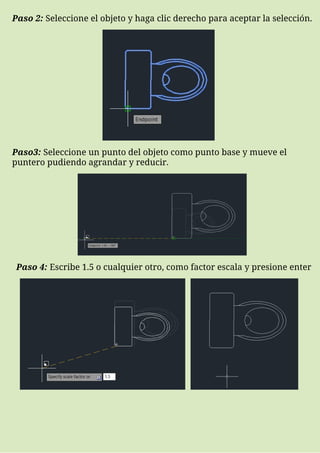

3. Paso 2: Seleccione el objeto y haga clic derecho para aceptar la selección.
Paso3: Seleccione un punto del objeto como punto base y mueve el
puntero pudiendo agrandar y reducir.
Paso 4: Escribe 1.5 o cualquier otro, como factor escala y presione enter

4. 5.2.5 Herramienta Recortar
Esta herramienta recortar objetos hasta alcanzar las
aristas de otros objetos. Cuando un objeto se interseca con otro
objeto, puede eliminar su parte no deseada utilizando la
herramienta recortar.
EJEMPLO:
Se tiene los siguientes objetos:
Pasos:
Paso 1: Haga clic en Inicio > Modificar > Recortar en la cinta o ingrese TR
en la línea de comando.

5. Paso 2: Ahora, debe seleccionar los bordes de corte.
Paso 3: Pulse ENTER para seleccionar todos los objetos como filos de
corte.
Paso 4: Ahora, debe seleccionar los objetos que desea recortar.

6. Paso 5: Haga clic en la parte exterior de los círculos grandes uno por uno;
los círculos serán recortados.
Paso 6: Del mismo modo, recorte los otros círculos como se muestra a
continuación.
5.2.6 Herramienta Extender
La herramienta Extender es similar a la herramienta
Recortar, pero su uso es opuesto. Esta herramienta se utiliza
para extender líneas, arcos y otras entidades abiertas para
conectarse a otros objetos.
EJEMPLO:
Pasos:
Paso 1: Cree un boceto como se muestra a continuación utilizando la
herramienta Línea.

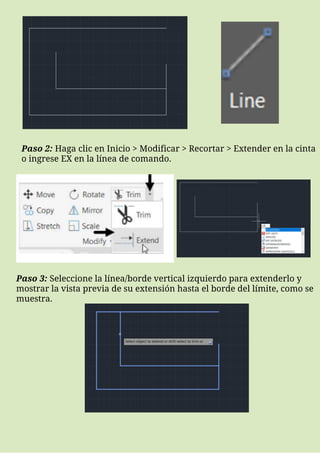

7. Paso 2: Haga clic en Inicio > Modificar > Recortar > Extender en la cinta
o ingrese EX en la línea de comando.
Paso 3: Seleccione la línea/borde vertical izquierdo para extenderlo y
mostrar la vista previa de su extensión hasta el borde del límite, como se
muestra.

8. ANTES
Paso 4: De manera similar, seleccione y extienda la línea vertical
derecha, como se muestra.
5.2.7 Herramienta Empalme
La herramienta Empalme se utiliza para convertir las
esquinas afiladas en esquinas redondeadas. Para hacerlo,
necesita especifique el radio y seleccione los objetos a filetear.
A continuación, algunos ejemplos de redondeo de las esquinas.
DESPUÉS
Ejemplo:
Graficamos objetos cualesquiera como los siguientes:

9. Pasos:

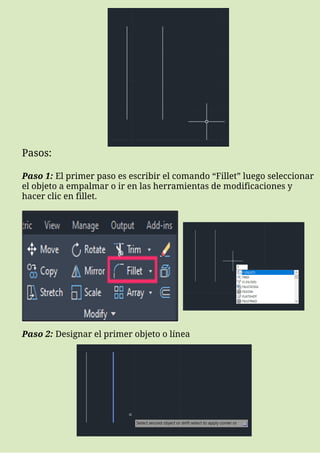

Paso 1: El primer paso es escribir el comando “Fillet” luego seleccionar
el objeto a empalmar o ir en las herramientas de modificaciones y
hacer clic en fillet.
Paso 2: Designar el primer objeto o línea

10. Paso 3: Designar el segundo objeto o línea
Paso 4: De esta manera se realizó un empalme entre el primer
objeto y el segundo objeto seleccionado.
5.2.8 Herramienta Chaflán
La herramienta Chaflán se utiliza para reemplazar
las esquinas afiladas con una línea en ángulo.
EJEMPLO:
Se tiene el siguiente objeto:

11. Pasos:
Paso 1: El primer paso es escribir el comando “CHAFLAN o CHANFER en
inglés”, luego seleccionar el primer objeto a realizar.
Paso 2: El segundo paso es designar la primera línea a realizar el
“Enchaflado”
Paso 3: Después seleccionar la segunda línea.

12. 5.2.9 Herramienta Espejo
La herramienta Espejo se utiliza para crear una
imagen reflejada de los objetos. Puede crear simétrica dibujos
con esta herramienta.
EJEMPLO:
Paso 4: De esta manera se realizó un ENCHAFLADO entre la primera
línea y segunda línea seleccionada.
Se tiene un objeto cualquiera como el siguiente:
Pasos:
Paso 1: El primer paso es seleccionar el objeto a copiar, luego escribir el
comando “MIRROR” o MI, también se encuentra en la barra de
herramientas de modificación como Mirror en ingles

13. Paso 2: Precisar el punto de línea de simetría (medida o ángulo)
Paso 3: Movemos el puntero hacia algún lado y hacemos clic en enter

14. 5.2.10 Herramienta Explosionar
La herramienta Explotar o descomponer se utiliza para
explotar un grupo de objetos en objetos individuales. Puede
explotar una polilínea o rectángulo o cualquier grupo de
objetos usando la herramienta Explotar.
EJEMPLO:
Graficamos cualquier objeto:
Pasos:
Paso 1: El primer paso es escribir el comando “EXPLODE O
DESCOMPONER”, también se encuentra en las herramientas de edición,
luego seleccionar el objeto a realizar.

15. Paso 2: De esta manera se realizó una DESCOMPOSICIÓN entre el objeto
seleccionado.
Paso 3: Una vez ya puesto el comando en el objeto podemos modificar las
distintas líneas que tiene el objeto
5.2.11 Herramienta Estirar
La herramienta Estirar se utiliza para alargar o acortar dibujos
o partes de dibujos. Tenga en cuenta que usted no puede estirar
círculos usando esta herramienta.
EJEMPLO:

16. Pasos:
Paso 1: Haga clic en Inicio > Modificar > Estirar en la cinta o ingrese
ESTIRAR en la línea de comando.
Paso 2: Presione ENTER o haga clic derecho para aceptar la selección.
Paso 3: Seleccione el punto base como se muestra a continuación.

17. Paso 4: Mueva el cursor hacia arriba y haga clic para estirar el dibujo
5.2.12 Herramienta de Matriz Polar
La herramienta Matriz polar se utiliza para crear una
disposición de objetos alrededor de un punto en forma
circular.
EJEMPLO:
Pasos:
Paso 1: Crea dos círculos concéntricos de 180 y 70 de diámetro.
Paso 2: Escriba C en la línea de comando y presione ENTRAR.
Paso 3: Mantenga presionada la tecla Ctrl, haga clic con el botón derecho
y seleccione Cuadrante en el menú contextual.

18. Paso 4: Seleccione el punto del cuadrante del círculo como se muestra a
continuación.
Paso 5: Escriba 30 como radio y presione ENTER, como se muestra.
Paso 6: Haga clic en Inicio > Modificar > Recortar en la cinta.
Paso 7: Seleccione el círculo grande como borde de corte y haga clic
con el botón derecho.
Paso 8: Seleccione el círculo en el cuadrante como el objeto a recortar.
Paso 9: Haga clic derecho y seleccione Entrar.
Paso 10: Haga clic en Inicio > Modificar > Matriz > Matriz polar en la
cinta o ARRAYPOLAR en la línea de comando.

19. Paso 11: Seleccione el arco creado después de recortar el círculo. A
continuación, haga clic derecho para aceptar la selección.
Paso 12: Asegúrese de que la referencia a objetos esté activada.
Paso 13: Seleccione el centro del círculo grande como el centro de la
matriz; la pestaña Creación de matriz aparece en la cinta.
Paso 14: En el panel Elementos de la pestaña Creación de matrices,
establezca el valor Elementos en 4.

20. Tenga en cuenta que el botón Rotar elementos está activo en el panel
Propiedades de la pestaña Creación de matriz. Como resultado, los
objetos de la matriz se rotan. Si desactiva este botón, la matriz polar se
crea sin rotar los objetos como se muestra en la figura.
Además, el botón Asociativo está activo por defecto. Esto garantiza que
pueda editar la matriz después de crearla.
Paso 15: Asegúrese de que los botones Asociativo y Rotar elementos
estén activos. A continuación, haga clic en Cerrar matriz botón en la
cinta.
Paso 16: Haga clic en el botón Recortar en el panel Modificar.
Paso 17: Presione ENTER para seleccionar todos los objetos como filos
de corte.
Paso 18: Recorte las partes no deseadas como se muestra a
continuación.

21. 5.2.13 Herramienta de Desplazamiento
La herramienta Desplazamiento se utiliza para crear
copias paralelas de líneas, polilíneas, círculos, arcos, etc.
Crear copia paralela de un objeto, primero debe especificar la
distancia de desplazamiento y luego seleccionar el objeto.
EJEMPLO:
Pasos:
Paso 1: Cree el dibujo que se muestra a continuación utilizando la
herramienta Polilínea.
Paso 2: Haga clic en Inicio > Modificar > Desplazamiento en la cinta o
ingrese O en la línea de comando.

22. Paso 3: Escriba 20 como la distancia de compensación y presione ENTER.
Paso 4: Seleccione el bucle de polilínea.
Paso 5: Haga clic fuera del bucle para crear la copia paralela.
Paso 6: Haga clic en Inicio > Capa > Propiedades de capa en la cinta
LA en la línea de comando; las propiedades de la capa aparecen el
administrador.
Paso 7: Haga clic en el botón Nueva capa en el Administrador de
propiedades de capas. Introduzca Línea central en el campo Nombre.
Paso 8: Haga clic en el botón Establecer actual en el Administrador de
propiedades de capas; se crea una nueva capa y se establece como
actual.

23. Paso 9: Haga clic en el campo Tipo de línea de la capa actual; aparece
el cuadro de diálogo Seleccionar tipo de línea.
Paso 10: En el cuadro de diálogo Seleccionar tipo de línea, haga clic
en el botón Cargar; el cuadro de diálogo Cargar o recargar tipos de
línea aparece.
Paso 11: Seleccione el tipo de línea CENTRO2 de este cuadro de
diálogo y haga clic en el botón Aceptar; el tipo de línea se añade a la
Selección el cuadro de diálogo Tipo de línea.

24. Paso 12: Seleccione el tipo de línea CENTER2 en el cuadro de
diálogo y haga clic en Aceptar.
Paso 13: Cierre el Administrador de propiedades de capas.
Paso 14: Haga clic en el botón Desplazamiento en el panel
Modificar.
Paso 15: Seleccione la opción Capa en la línea de comando.
Paso 16: Seleccione la opción Actual de la línea de comando; esto
asegura que se creará la entidad compensada con las propiedades
de capa establecidas actualmente. Si selecciona la opción Fuente,
se creará la entidad compensada con las propiedades del objeto
fuente.
Paso 17: Escriba 10 como la distancia de compensación y
presione ENTER.
Paso 18: Seleccione el bucle exterior del dibujo.
Paso 19: Mueva el cursor hacia adentro y haga clic para crear la
entidad de compensación.
Alternativamente, puede seleccionar el bucle interno y mover el
cursor hacia afuera para crear el desplazamiento
entidad.

25. Paso 21: Haga clic en el menú desplegable Capa en el panel Capa de
la cinta.
Paso 22: Seleccione la capa 0 del menú desplegable
Paso 23: Cree un círculo de 10 mm de diámetro, como se muestra.
5.2.14 Herramienta Matriz de Ruta
La herramienta Path Array se utiliza para crear una matriz de
objetos a lo largo una ruta (línea, polilínea, círculo, hélice,
Spline, etc.)
EJEMPLO:
Pasos:

26. Paso 2: Seleccione el círculo y haga clic con el botón derecho (en el
creado previamente mientras usaba la herramienta de compensación).
Paso 3: Seleccione la línea central como la ruta; la vista previa de la
matriz de ruta aparece en orden asimétrico.
Paso 4: Seleccione el botón Punto base del panel Propiedades de la
pestaña Creación de matriz.
Paso 5: A continuación, seleccione el punto central del círculo con un
radio de 5 mm; la matriz de ruta se organizará simétrico, como se
muestra.
Paso 1: Haga clic en Inicio > Modificar > Matriz > Matriz de ruta en la
cinta o ingrese ARRAYPATH en la línea de comando.

27. Paso 6: Haga clic en el método Dividir en el panel Propiedades; debe
ingresar la cantidad de elementos en la ruta formación.
Si selecciona el método Medir, debe ingresar la distancia entre los
elementos en la matriz de ruta.
Paso 7: Establezca el recuento de elementos en 12.
Observe que el botón Alinear elementos está activo de forma
predeterminada. Como resultado, los elementos se alinean con la
ruta. Si desactiva este botón, los elementos no se alinearán con la
ruta.
Botón de alinear
elementos activos
Botón de alinear
elementos inactivos

28. 5.2.15 Herramienta Matriz Rectangular
La herramienta Matriz rectangular se utiliza para crear una
matriz de objetos a lo largo de las direcciones X e Y.
Distribuye copias del objeto en cualquier combinación de
filas, columnas y niveles.
EJEMPLO:
Pasos:
Paso 1: Abra un nuevo archivo de AutoCAD y dibuje el boceto que se
muestra a continuación.
Paso 8: Haga clic en el botón Cerrar matriz.

29. Paso 2: Dibuje un círculo de 30 mm de diámetro concéntrico al filete.
Paso 3: Haga clic en Inicio > Modificar > Matriz > Matriz rectangular
en la cinta o ingrese ARRAYRECT en el comando línea.
Paso 4: Seleccione el círculo pequeño y haga clic derecho; aparece una
matriz rectangular con valores predeterminados.
Además, aparece la pestaña Creación de matrices, como se muestra.

30. Paso 5: Establezca el recuento de columnas en 2.
Paso 6: Establezca el número de filas en 2.
Paso 7: Establezca el valor Entre en el panel Columnas en 140.
Paso 8: Establezca el valor Entre en el panel Filas en 140.
Paso 9: Haga clic en Cerrar matriz en la cinta.
5.2.16 Edición usando pinzamientos
Al seleccionar objetos de la ventana de dibujo, se muestran
pequeños cuadrados en ellos, estos son llamados agarres.
Puede usar estos pinzamientos para estirar, mover, rotar,
escalar y reflejar objetos, cambiar propiedades y realizar
otras operaciones de edición. A continuación, se muestran los
pinzamientos que aparecen al seleccionar diferentes objetos:

31. A continuación, se presenta siguiente tabla que brinda los detalles
de las operaciones de edición que se pueden realizar cuando se
selecciona y arrastra pinzamientos.

35. 5.2.17 Modificación de matrices rectangulares
Puede utilizar pinzamientos para editar matrices rectangulares
de forma dinámica. Se dan varias operaciones de edición de
matrices usando pinzamientos próximos.
EJEMPLO:
Mover una matriz rectangular
Pasos:
Paso 1: Cree una matriz rectangular como se muestra a continuación.
Paso 2: Seleccione la matriz; notará que se muestran pinzamientos en él.
Paso 3: Seleccione el agarre ubicado en la esquina inferior izquierda y
mueva la matriz como se muestra a continuación.

36. Agregar/quitar nivel a una matriz rectangular
Paso 4: Coloque el cursor en el agarre inferior izquierdo de la matriz
rectangular; aparece un menú contextual.
Paso 5: Seleccione Recuento de niveles en el menú contextual; aparece
el mensaje “Especifique el número de niveles” en línea de comando.
Paso 6: Escriba 4 y presione ENTER.
Paso 7: Haga clic en el botón Inicio cerca de ViewCube para ver los
niveles.

37. Cambiar el recuento de columnas y filas
Paso 9: Para cambiar el recuento de columnas y filas, coloque el cursor
en el control de la esquina superior derecha; un menú contextual aparece
Paso 10: Seleccione Recuento de filas y columnas en el menú contextual;
el mensaje, "Especifique el número de filas y columnas” aparece en la
línea de comando.
Paso 11: Escriba 5 en la línea de comando y presione ENTER; el número
de filas y columnas se cambia a 5, como mostrado.
Paso 8: Cambie la vista a Vista superior mediante los controles In-Canvas.
Paso 12: Si solo desea cambiar el recuento de columnas; coloque el cursor
en la empuñadura de la esquina inferior derecha de la formación.
Paso 13: Seleccione Recuento de columnas en el menú contextual.
Paso 14: A continuación, introduzca el número de columnas o arrastre el
cursor y haga clic.

38. Paso 15: Para cambiar solo el recuento de filas, haga clic en el control
de la esquina superior izquierda y arrastre el cursor. También puede
ingresar al recuento de filas en la línea de comando.
Cambiar el espacio entre filas y columnas
Paso 16: Para cambiar el espaciado total de columnas y filas, coloque el
cursor en el control de la esquina superior derecha y seleccione
espaciado total de filas y columnas en el menú contextual.

39. Paso 17: Escriba el 60 en la línea de comando; el espacio entre las
columnas y las filas se ajusta para adaptarse al total longitud.
Paso 18: Para cambiar solo el espacio total entre columnas, coloque
el cursor en el control de la esquina inferior derecha y seleccione
Espaciado total de columnas en el menú contextual.
Paso 19: Luego, ingrese la distancia total de la columna o arrastre el
cursor y haga clic.

40. Paso 20: Si desea cambiar la distancia entre las columnas individuales,
haga clic en el pinzamiento de la segunda columna y arrastre el cursor,
como se muestra.
Paso 21: También puede ingresar la distancia en la línea de comando.
Paso 22: De manera similar, puede cambiar el espaciado total de filas y
la distancia entre las filas individuales usando las empuñaduras que se
muestran a continuación.
Cambiar el ángulo del eje de la matriz rectangular
Paso 23: Para cambiar el ángulo del eje de las filas, coloque el cursor en
el pinzamiento de la esquina inferior derecha y seleccione Eje ángulo en
el menú contextual.
Paso 24: Escriba el ángulo y presione ENTER. Tenga en cuenta que el
ángulo se calcula a partir de la primera columna de la matriz.
Por ejemplo, si ingresa 65 como el ángulo del eje, las filas se inclinarán 65
grados desde la primera columna, como se muestra.

41. Paso 25: Del mismo modo, puede ajustar el ángulo del eje de las
columnas utilizando el pinzamiento de la esquina superior izquierda.
Edición del elemento de origen de la matriz rectangular
Paso 26: Cree una matriz rectangular como se muestra a continuación.

42. Paso 27: Seleccione la matriz rectangular; la pestaña Matriz aparece en
la cinta.
Paso 28: Haga clic en el botón Editar fuente en el panel de opciones; el
mensaje, mensaje "Seleccionar elemento en la matriz" aparece en la
línea de comando.
Paso 29: Seleccione el triángulo inferior izquierdo de la matriz
rectangular; aparece el cuadro de mensaje Estado de edición del arreglo.
Paso 30: Haga clic en Aceptar; el estado de edición de matriz está
activado.
Paso 31: Dibuje un círculo y recorte la parte no deseada como se
muestra a continuación.
Paso 32: Haga clic en el botón Guardar cambios en el panel Editar
matriz de la cinta, como mostrado.

43. 5.2.18 Modificación de matrices polares
De forma similar a la edición de matrices rectangulares,
también puede editar una matriz polar mediante pinzamientos,
varios arreglos de edición. A continuación, se dan las
operaciones que utilizan pinzamientos.
EJEMPLO:
Cambiar el radio de una matriz polar
Pasos:
Paso 1: Cree la matriz polar como se muestra a continuación.
Paso 2: Seleccione la matriz polar; los apretones se mostrarán en él.
Paso 3: Coloque el cursor en el grip base, como se muestra en la figura.
Paso 4: Seleccione Estirar radio en el menú contextual.
Paso 5: Mueva el cursor hacia afuera o hacia adentro y haga clic.
También puede ingresar un nuevo valor de radio de la matriz polar.

44. Cambiar el recuento de filas de una matriz polar
Paso 6: Coloque el cursor en el pinzamiento base de la matriz y seleccione
Recuento de filas en el menú contextual.
Paso 7: Mueva el cursor hacia afuera y haga clic. También puede ingresar
el número de filas en la línea de comando.
Paso 8: Puede volver a cambiar el recuento de filas utilizando el
pinzamiento de la última fila.
Cambiar el espacio entre filas
Paso 9: Para cambiar el espaciado total de filas, coloque el cursor en el
pinzamiento de la última fila y seleccione Espaciado total de filas.
Paso 10: A continuación, mueva el cursor y haga clic. También puede
ingresar el valor de espacio entre filas total en la línea de comando.

45. Paso 11: Para cambiar la distancia entre las filas individuales, haga
clic en el pinzamiento de la segunda fila y mueva el cursor exterior.
También puede ingresar la distancia en la línea de comando
Cambiar el ángulo entre los elementos
Paso 12: Para cambiar el ángulo entre los elementos, haga clic en el
segundo pinzamiento radial.
Paso 13: Luego, mueva el cursor o ingrese el nuevo valor de ángulo,
como se muestra.

46. Cambiar el ángulo de relleno de la matriz
Paso 14: El ángulo de relleno predeterminado de una matriz polar es de
360 grados. Para cambiar el ángulo de relleno, coloque el cursor en el
pinzamiento base y seleccione Ángulo de relleno en el menú contextual.
Paso 15: Introduzca un nuevo valor para el ángulo de relleno o arrastre el
cursor y haga clic.
Cambiar el recuento de elementos de una matriz polar
Paso 16: Seleccione la matriz polar e ingrese un nuevo recuento de
elementos en el cuadro Elementos de la cinta de la matriz.

47. HERRAMIENTA
BORRADOR
5.2.19 La Herramienta Borrador
La herramienta borrador elimina objetos de un dibujo
HERRAMIENTA BORRADOR
¿Cómo se usa?
Pasos:
Paso 1: Graficamos cualquier objeto

48. Paso 2: Hacemos clic en inicio<modificar<nos ubicamos en la
herramienta con forma de lápiz con borrador o también se escribe
simplemente en la línea de comando “B” (BORRA)
Paso 3: Hacemos clic en el Enter y seleccionamos el objeto que deseamos
borrar con un clic derecho
Paso 4: Damos clic en el enter

49. HERRAMIENTA FUSIONAR CURVAS
5.2.20 La herramienta fusionar curvas
La herramienta fusionar curvas crea una Spline
tangente o suavizada entre los puntos finales de dos curvas
abiertas.

50. ¿Cómo se usa?
Pasos:
Paso 1: Graficamos cualquier objeto como el siguiente
Paso 2: Hacemos clic en inicio< modificar, nos ubicamos en la
herramienta empalme y hacemos clic en el ícono de expansión y
damos clic en fusionar curvas. También puedes escribir en la línea de
comandos “F” (Fusionar)
ÍCONO DE EXPANSIÓN DE EMPALME

51. Método 1:
Método 2:
Paso 3: Seleccionamos la línea del objeto que queramos unir con otra

52. Paso 4: Seleccionamos otro objeto, pero elegimos el punto final (vértice o
esquina) de la línea con el que queramos formar la curva
Paso 5: Podemos seguir continuando uniendo curvas con los mismos
pasos anteriores, seleccionando otra línea u objeto, junto con el que se
quiera formar una curva.

53. Otras herramientas de edición o modificación
5.2.21 Herramienta definir como PorCapa
Esta herramienta cambia la propiedad Capa de los
objetos seleccionados al valor PorCapa
Puede especificar que propiedades se cambian a PorCapa, lo
que incluye color, tipo de línea, grosor d línea y materiales
DEFINIR COMO POR CAPA
5.2.22 Herramienta cambiar de espacio
La herramienta cambiar espacio desplaza objetos entre el
espacio modelo y el espacio papel

54. CAMBIAR DE ESPACIO
Al transferir objetos al espacio papel, la ventana grafica
Source en la que hace clic determina la ubicación en el
espacio papel de los objetos transferidos.
Al transferir objetos al espacio modelo, la ventana
grafica TARGET en la que hace clic determina la
ubicación en el espacio modelo de los objetos
transferidos.
5.2.23 Herramienta Longitud
La herramienta longitud modifica la longitud de un
objeto y el ángulo de los arcos incluido.
Puede especificar los cambios como un porcentaje, un
incremento o una longitud o ángulo final
LONGITUD es una alternativa al uso de RECORTA o
ALARGA

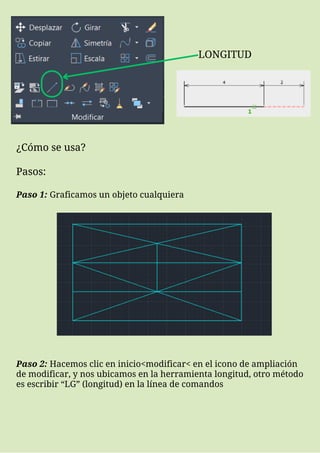

55. LONGITUD
¿Cómo se usa?
Pasos:
Paso 1: Graficamos un objeto cualquiera
Paso 2: Hacemos clic en inicio<modificar< en el icono de ampliación
de modificar, y nos ubicamos en la herramienta longitud, otro método
es escribir “LG” (longitud) en la línea de comandos
