1. TECLAS UTILES EN AUTOCAD.
Atajos de teclado útiles
Aquí van algunas combinaciones de teclas que pueden ahorrar tiempo a la hora de
dibujar con Autocad. Parece más complicado que usar el ratón, pero cuando las has
probado ya no podras dejarlas. ¡Haz la prueba de dibujar a dos manos!:
10.- un clásico: " F8 "
Los ortodoxos dicen que esta tecla jamás se debe pulsar, (o sea, que hay que tenerlo
siempre activado). Os invito a que descubrais nuevos horizontes inclinados.
9.- mira que útil: " control + 1 "
Muestra/oculta la ventana propiedades. La verdad, no sabía ni que existía hasta hoy.
Pero, ¿que otras maravillas se ocultarán bajo los nueve números restantes? ...
8.- práctico, a veces: " F2 "
Muestra/oculta la ventana de texto, es decir, la línea de comandos, o el shell, que dirían
los linuxeros. Se trata de una ventanita que aparece por lo general en la parte de abajo, y
que los novatos nunca, nunca, nunca leen, y por eso preguntan sin parar.
7.-qué profesional: " F3 "
Activa/desactiva la referencia a objetos. Con esta F y la que viene más arriba, suficiente.
6.- insustituible: " control + Z "
Deshacer, deshacer y más deshacer. Con este atajo, definitivamente te pasarás más
tiempo haciendo que deshaciendo. Cuidado con lo que deshaces, si retrocedes muchos
pasos y te pasas de largo, sobre todo, no toques ninguna tecla que no debas (por si no lo
sabeis, el comando deshacer es el más difícil de deshacer).
5.- ¿por qué no guardaremos más a menudo?: " control + S "
No es un atajo que se utilice muy menudo, pero siempre viene bien recordar que hay
que guardar los dibujos, mínimo una vez al año.
4.- cuidado, crea adicción: " supr "
Es la tecla más tentadora de todas. Ojalá fuera igual de fácil dibujar que borrar. No hace

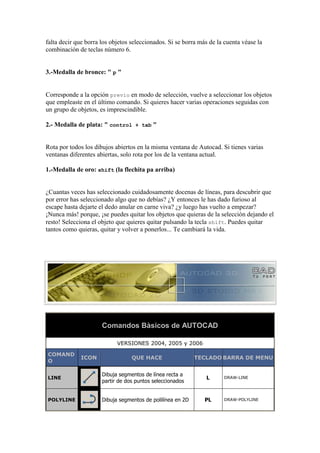

2. falta decir que borra los objetos seleccionados. Si se borra más de la cuenta véase la
combinación de teclas número 6.
3.-Medalla de bronce: " p "
Corresponde a la opción previo en modo de selección, vuelve a seleccionar los objetos
que empleaste en el último comando. Si quieres hacer varias operaciones seguidas con
un grupo de objetos, es imprescindible.
2.- Medalla de plata: " control + tab "
Rota por todos los dibujos abiertos en la misma ventana de Autocad. Si tienes varias
ventanas diferentes abiertas, solo rota por los de la ventana actual.
1.-Medalla de oro: shift (la flechita pa arriba)
¿Cuantas veces has seleccionado cuidadosamente docenas de líneas, para descubrir que
por error has seleccionado algo que no debías? ¿Y entonces le has dado furioso al
escape hasta dejarte el dedo anular en carne viva? ¿y luego has vuelto a empezar?
¡Nunca más! porque, ¡se puedes quitar los objetos que quieras de la selección dejando el
resto! Selecciona el objeto que quieres quitar pulsando la tecla shift. Puedes quitar
tantos como quieras, quitar y volver a ponerlos... Te cambiará la vida.
Comandos Bàsicos de AUTOCAD
VERSIONES 2004, 2005 y 2006
COMAND
ICON QUE HACE TECLADO BARRA DE MENU
O
Dibuja segmentos de línea recta a
LINE L DRAW-LINE
partir de dos puntos seleccionados
POLYLINE Dibuja segmentos de polilínea en 2D PL DRAW-POLYLINE

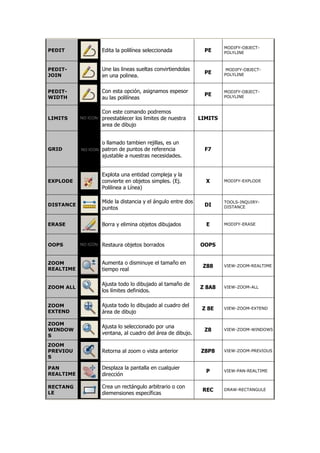

3. MODIFY-OBJECT-
PEDIT Edita la polilínea seleccionada PE POLYLINE
PEDIT- Une las lineas sueltas convirtiendolas MODIFY-OBJECT-
PE POLYLINE
JOIN en una polinea.
PEDIT- Con esta opción, asignamos espesor MODIFY-OBJECT-
PE POLYLINE
WIDTH au las polilíneas
Con este comando podremos
LIMITS NO ICON preestablecer los limites de nuestra LIMITS
area de dibujo
o llamado tambien rejillas, es un
GRID NO ICON patron de puntos de referencia F7
ajustable a nuestras necesidades.
Explota una entidad compleja y la
EXPLODE convierte en objetos simples. (Ej. X MODIFY-EXPLODE
Polilinea a Línea)
Mide la distancia y el ángulo entre dos TOOLS-INQUIRY-
DISTANCE DI DISTANCE
puntos
ERASE Borra y elimina objetos dibujados E MODIFY-ERASE
OOPS NO ICON Restaura objetos borrados OOPS
ZOOM Aumenta o disminuye el tamaño en
Z88 VIEW-ZOOM-REALTIME
REALTIME tiempo real
Ajusta todo lo dibujado al tamaño de
ZOOM ALL Z 8A8 VIEW-ZOOM-ALL
los límites definidos.
ZOOM Ajusta todo lo dibujado al cuadro del
Z 8E VIEW-ZOOM-EXTEND
EXTEND área de dibujo
ZOOM
Ajusta lo seleccionado por una
WINDOW Z8 VIEW-ZOOM-WINDOWS
S
ventana, al cuadro del área de dibujo.
ZOOM
PREVIOU Retorna al zoom o vista anterior Z8P8 VIEW-ZOOM-PREVIOUS
S
PAN Desplaza la pantalla en cualquier
P VIEW-PAN-REALTIME
REALTIME dirección
RECTANG Crea un rectángulo arbitrario o con
REC DRAW-RECTANGULE
LE diemensiones específicas

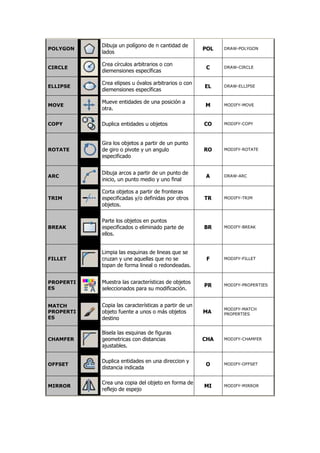

4. Dibuja un polígono de n cantidad de
POLYGON POL DRAW-POLYGON
lados
Crea círculos arbitrarios o con
CIRCLE C DRAW-CIRCLE
diemensiones específicas
Crea elipses u óvalos arbitrarios o con
ELLIPSE EL DRAW-ELLIPSE
diemensiones específicas
Mueve entidades de una posición a
MOVE M MODIFY-MOVE
otra.
COPY Duplica entidades u objetos CO MODIFY-COPY
Gira los objetos a partir de un punto
ROTATE de giro o pivote y un angulo RO MODIFY-ROTATE
especificado
Dibuja arcos a partir de un punto de
ARC A DRAW-ARC
inicio, un punto medio y uno final
Corta objetos a partir de fronteras
TRIM especificadas y/o definidas por otros TR MODIFY-TRIM
objetos.
Parte los objetos en puntos
BREAK especificados o eliminado parte de BR MODIFY-BREAK
ellos.
Limpia las esquinas de lineas que se
FILLET cruzan y une aquellas que no se F MODIFY-FILLET
topan de forma lineal o redondeadas.
PROPERTI Muestra las características de objetos
PR MODIFY-PROPERTIES
ES seleccionados para su modificación.
MATCH Copia las características a partir de un
MODIFY-MATCH
PROPERTI objeto fuente a unos o más objetos MA PROPERTIES
ES destino
Bisela las esquinas de figuras
CHAMFER geometricas con distancias CHA MODIFY-CHAMFER
ajustables.
Duplica entidades en una direccion y
OFFSET O MODIFY-OFFSET
distancia indicada
Crea una copia del objeto en forma de
MIRROR MI MODIFY-MIRROR
reflejo de espejo

5. Divide con puntos virtuales, una línea
DIVIDE o polilínea en cuantas partes iguales DIV DRAW-POINT-DIVIDE
se requiera
Agranda o reduce objetos
SCALE SC MODIFY-SCALE
manteniendo su proporcíon.
Crea copias múltiples de objetos en
ARRAY AR MODIFY-ARRAY
forma radial o rectangular
Extiende una línea, polilínea o arco a
EXTEND EX MODIFY-EXTEND
otro objeto indicado
STRETCH Estira y deforma objetos S MODIFY-STRETCH
Convierte un objeto en un símbolo
WBLOCK W DRAW-BLOCK-MAKE
para almacenarlo en una librería
Inserta símbolos almacenados en una
INSERT I INSERT-BLOCK
librería dentro de nuevos dibujos.
Son los comandos de presición
TOOLS-DRAFTING
OSNAP utilizados para elaborar un dibujo a la OS SETTINGS-OSNAP
perfección.
Inserta tramas de materiales y líneas
HATCH H DRAW-HATCH
en polígonos o polilíneas cerradas
Permite cambiar la forma, la escala y
EDIT
la dirección de la trama (Hatch) HE MODIFY-OBJECT-HATCH
HATCH
utilizada
Traza círculos o anillos como una
DONUTS donut, especificando un diametro DO DRAW-DONUT
interior y uno exterior.
BOUNDAR Crea una polilinea cerrada a partir de
BO DRAW-BOUNDARY
Y una figura formada por lineas simples.
TEXT DRAW-TEXT-SINGLE
Escribe una linea de texto simple T TEXT
SINGLE
TEXT
Permite escribir varias linea en un DRAW-TEXT-MULTILINE
MULTILIN MT TEXT
E
cuadro de texto
MODIFY-OBJECT-TEXT-
DDEDIT Te permite editar un texto. DDEDIT EDIT
Calcula el área y el perímetro de
AREA AREA TOOLS-INQUIRY-AREA
objetos o de áreas definidas
Te da información acerca del objeto
LIST LI TOOLS-INQUIRY-LIST
seleccionado.

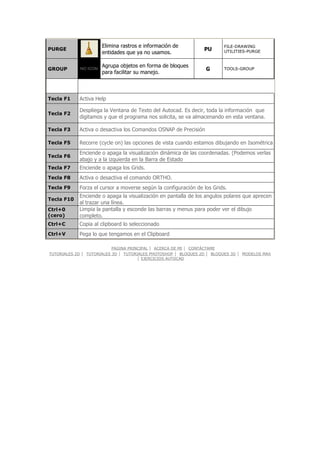

6. Elimina rastros e información de FILE-DRAWING
PURGE PU UTILITIES-PURGE
entidades que ya no usamos.
Agrupa objetos en forma de bloques
GROUP NO ICON G TOOLS-GROUP
para facilitar su manejo.
Tecla F1 Activa Help
Despliega la Ventana de Texto del Autocad. Es decir, toda la información que
Tecla F2
digitamos y que el programa nos solicita, se va almacenando en esta ventana.
Tecla F3 Activa o desactiva los Comandos OSNAP de Precisión
Tecla F5 Recorre (cycle on) las opciones de vista cuando estamos dibujando en Isométrica
Enciende o apaga la visualización dinámica de las coordenadas. (Podemos verlas
Tecla F6
abajo y a la izquierda en la Barra de Estado
Tecla F7 Enciende o apaga los Grids.
Tecla F8 Activa o desactiva el comando ORTHO.
Tecla F9 Forza el cursor a moverse según la configuración de los Grids.
Enciende o apaga la visualización en pantalla de los angulos polares que aprecen
Tecla F10
al trazar una línea.
Ctrl+0 Limpia la pantalla y esconde las barras y menus para poder ver el dibujo
(cero) completo.
Ctrl+C Copia al clipboard lo seleccionado
Ctrl+V Pega lo que tengamos en el Clipboard
