2. Introducción
• Experiencia con la computadora
• Experiencia en AutoCad
• Expectativas del curso
• Programa de Diseño Asistido por computadora que
dispone de numerosas herramientas. Permite realizar
dibujos exactos de una forma sencilla y rápida, tanto en
dos como en tres dimensiones
3. Objetivo general
• Conocer y manejar las herramientas que proporciona
AutoCAD 2013 para el dibujo en dos y tres dimensiones
4. Iniciar AutoCad
Inicio ➪ Todos los programas ➪ Autodesk ➪
AutoCAD 2013 ➪ AutoCAD 2013
Automáticamente aparece un Nuevo dibujo
llamado Drawing1.dwg.
7. Limites y Cuadricula
Para Cambiar los limites
de la cuadricula
1. Escriba Limits
2. Indique la esquina
inferior izquierda (0,0)
3. Indique la esquina
superior derecha
• Para mostrar ocultar la
cuadricula
• Clic en el botón Grid de
la barra de estado
• Para cambiar el tamaño
de la cuadricula
1. Escriba Grid
2. Escriba el tamaño para la
cuadricula
• Para ajustar a la
cuadricula activar el botón
Snap
8. Dibujando Líneas
• Escriba Line (L)
• Clic en un punto
• Clic en otro punto, Enter
• Para deshacer el segmento de línea previo, en la línea
de comandos pulse U
• Para cerrar una serie de segmentos pulse C
9. Borrar Objetos
1. Escriba Erase (E)
2. Seleccione los objetos o
indique una opción:
• Abra una ventana w
(Window) o c (Crossing) para
borrar objetos
• Escriba all para borrar todos
los objetos del dibujo.
3. Pulse para terminar el
comando
10. Métodos de Selección
Se utilizan cada vez que
un comando emite el
mensaje Select object:
Por un punto
• Clic sobre el objeto
Window (W)
• Clic en un punto
• Mueva Mouse a la
derecha para formar un
rectángulo y de clic
Crossing (C)
• Clic en un punto
• Mueva Mouse a la
izquierda para formar un
rectángulo y de clic
Wpolygon (WP)
• Escriba WP
• Clic en cada uno de los
puntos para crear el
polígono de selección
•
11. Métodos de Selección (cont.)
Se utilizan cada vez que un
comando emite el mensaje
Select object:
Cpolygon (CP)
• Escriba CP
• Clic en cada uno de los
puntos para crear el
polígono de selección
•
Last (L) (Selecciona lo
ultimo dibujado)
• Escriba L
Fence (F) (Seleciona lo
que toque la lineas que
dibujamos)
• Escriba F
• Crear un polígono dando
clic en cada uno de los
puntos deseado y
Previous (P) (lo ultimo
que selecionamos)
• Escriba P
Remove (R)
• Escriba R
• Clic en los objetos que
desea quitar la selección

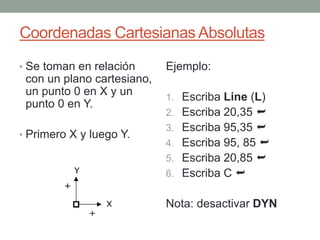

12. Coordenadas Cartesianas Absolutas
• Se toman en relación
con un plano cartesiano,
un punto 0 en X y un
punto 0 en Y.
• Primero X y luego Y.
Ejemplo:
1. Escriba Line (L)
2. Escriba 20,35
3. Escriba 95,35
4. Escriba 95, 85
5. Escriba 20,85
6. Escriba C
Nota: desactivar DYN

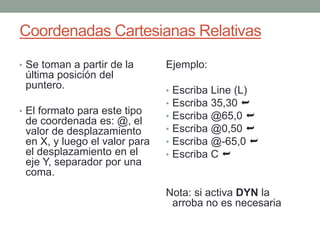

13. Coordenadas Cartesianas Relativas
• Se toman a partir de la
última posición del
puntero.
• El formato para este tipo
de coordenada es: @, el
valor de desplazamiento
en X, y luego el valor para
el desplazamiento en el
eje Y, separador por una
coma.
Ejemplo:
• Escriba Line (L)
• Escriba 35,30
• Escriba @65,0
• Escriba @0,50
• Escriba @-65,0
• Escriba C
Nota: si activa DYN la
arroba no es necesaria
14. Coordenadas Polares Absolutas
• Se toman a partir de la
posición 0,0.
• A partir de esa
posición se da un valor
de desplazamiento y
un Angulo para indicar
el desplazamiento.
• Nota: Los ángulos se
indican antihorario
Ejemplo:
1. Escriba Line (L)
2. Escriba 80<45
3. Escriba 50<160
15. Coordenadas Polares Relativas
• Se toman a partir de la
última posición del
puntero.
• A partir de esa posición
se da un valor de
desplazamiento y un
Angulo para indicar el
valor del
desplazamiento.
• Nota: Los ángulos se
indican antihorario.
Ejemplo:
1. Escriba Line (L)
2. Escriba 15,25
3. Escriba @55<0
4. Escriba @75<90
5. Escriba @55<180
6. Escriba C
• Nota: si activa DYN la
arroba no es necesaria
16. Practica Coordenadas
• Un cuadrado de lado
100. Las coordenadas
del vértice inferior
izquierdo son
(100,100).
• Las coordenadas del
vértice inferior
izquierdo de la figura
siguiente son
(100,300).
17. Practica Coordenadas
• En el mismo dibujo volver a realizar las dos figuras
anteriores, esta vez utilizando coordenadas cartesianas
relativas.
• La coordenada del vértice inferior izquierdo de cada una
de las figuras es:
• Primera figura: 300,100
• Segunda figura: 300,300
18. Practica Coordenadas
• Ahora utilizando coordenadas polares relativas. La
coordenada del vértice inferior izquierdo de cada una de
las figuras es:
• Primera figura: 500,100
• Segunda figura: 500,300
• El aspecto final debe ser similar a la siguiente imagen.
19. Practica Coordenadas
• Mediante la orden línea y utilizando coordenadas
cartesianas absolutas dibujar las siguientes
figuras:
20. Practica Coordenadas
• Dibujar ahora con coordenadas cartesianas relativas.
• Las coordenadas son ahora (250,300) para la figura de la
izquierda y (300,100) para la de la derecha.
• Volver a dibujar ahora utilizando coordenadas polares
relativas.
• Las coordenadas son este caso (450,300), para la figura
de la Izquierda y (500,100) para la de la derecha.
21. Practica Coordenadas
• Mediante la orden línea y utilizando coordenadas polares
absolutas dibujar la siguiente figura:
22. Zoom
Zoom todo
• Escriba zoom (Z)
• Escriba All
Zoom Centro
• Escriba zoom (Z)
• Escriba (C)
• Clic en el centro donde
desea hacer zoom
• Escriba un valor
Zoom dinámico
• Escriba zoom (Z)
• Escriba D
• Clic y mueva el
puntero hasta tener el
tamaño adecuado
• Clic y mueva el
rectángulo con la X
hasta la parte que
desea visualizar
23. Zoom
Zoom extensión
• Escriba zoom (Z)
• Escriba E
Zoom ventana
• Escriba zoom (Z)
• Escriba W
• Clic y dibuje un
rectángulo, clic para
terminar
Encuadre real
• Clic en el botón Pan
realtime
• Clic y arrastre la
pantalla
• Para terminar pulse
24. Precisión (OSNAP)
Permiten ubicarse en
puntos de referencia
sobre los objetos
• Shift + clic derecho
• Clic derecho en el
botón OSNAP, clic en
Settings y activar los
snap deseados
26. Dibujar Rectángulos
• Escriba Rectang
(REC)
• Clic en un punto
• Clic en otro punto
• Escriba Rectang
(REC)
• Clic en un punto
• Escriba @70<45
27. Dibujando Polígonos
• Inscrito
• Del centro a uno de sus
vértices
• Circunscrito
• Del centro hacia un punto
medio de uno de sus lados
• Por un lado
• La distancia de uno de sus
lados y el Angulo
Ejemplo:
• Escriba Polygon (POL)
• Escriba 5
• Clic en un punto
• Escriba I,
• Clic en otro punto
28. Dibujando Polígonos
Ejemplo
• Escriba polygon (POL)
• Escriba 6,
• Clic en un punto
• Escriba C,
• Clic en otro punto
Ejemplo
• Escriba polygon (POL)
• Escriba 3,
• Escriba E,
• Clic en un punto
• Clic en otro punto
29. Dibujando Círculos
Circulo con centro y radio.
1. Escriba circle ( C )
2. Escriba 45, 45
3. Escriba 25
Circulo con coordenadas
relativas.
1. Escriba circle ( C )
2. Escriba 95, 95
3. Escriba @25,0
Circulo con coordenadas
polares.
1. Escriba circle ( C )
2. Escriba 145, 145
3. Escriba @25<90
30. Dibujando Círculos
Circulo con dos puntos
1. Escriba circle ( C )
2. Escriba 2p
3. Escriba 20,45
4. Escriba 70,45
Circulo con tres puntos
1. Escriba circle ( C )
2. Escriba 3p
3. Escriba 100,75
4. Escriba 75,100
5. Escriba 100,125
Circulo con dos tangentes y
un radio
1. Escriba L
2. Escriba 20, 20
3. Escriba 110,20
4. Escriba L
5. Escriba 20, 100
6. Escriba 110,32.5
7. Escriba C
8. Escriba ttr
9. Clic en un punto de la
primer línea
10. Clic en un punto de la
otra línea
11. Escriba 10
35. Equidistancia (Offset)
Permite hacer copias
paralelas de los
objetos
Ejemplo por un punto
• Escriba Offset (O)
• Escriba T
• Clic en el objeto
• Clic en el punto
• Seleccione otro objeto
o
Ejemplo por distancia
• Escriba Offset (O)
• Escriba 10
• Seleccione el objeto
• Clic hacia el lado que
desea tener la copia
• Seleccione otro objeto
o
36. Recortar Objetos (Trim)
• Borra parte de un
objeto que forme
intersección con otro
Ejemplo
• Escriba Trim (tr)
• Enter y Enter
• Clic en la parte que
desea borrar
Ejemplo
• Escriba Trim (tr)
• Seleccione los objetos
que servirán como
arista de corte
• Clic en la parte que
desea borrar
38. Fillet
• Permite unir dos
objetos por medio de
un arco
Ejemplo
• Escriba Fillet (F)
• Escriba R (Radio)
• Escriba el radio
• Clic en una línea
• Clic en otra línea
40. (Chamfer)
Permite unir dos líneas con
una diagonal
Ejemplo
• Escriba Chamfer(CHA)
• Escriba A
• Indique distancia del
primer Chamfer
• Indique el ángulo para el
Chamfer
• Seleccione la primera
línea
• Seleccione la segunda
línea
Ejemplo
• Escriba Chamfer(CHA)
• Escriba D
• Indique distancia del
primer Chamfer
• Indique la segunda
distancia del Chamfer
• Seleccione la primera
línea
• Seleccione la segunda
línea
42. Array Rectangular
Repite objetos en filas y
columnas
Ejemplo
• Escriba Array (Ar)
• Clic en el botón Select
objects
• Seleccione la linea objetos
• Seleccione Rectangular
Array
• En Rows 4 y en Columns
1
• En Row offset 1
• Clic en Preview
• Clic en Accept
Escriba Array (Ar)
• Clic en el botón Select
objects
• Seleccione el circulolos
objetos
• En Rows 4 y en Columns
2
• En el botón Pick Both
Offsets
• Clic en el centro del circulo
y clic en la intersección del
la siguiente linea
• Clic en Preview
• Clic en Accept
43. Array Polar
• Repite objetos en forma circular
• Ejemplo
• Clic en el circulo pequeño del
lado derecho
• Escriba Array (Ar)
• Seleccione Polar Array
• Clic en el botón Pick Center
Point
• Clic en el centro del circulo
grande
• Seleccione el metodo Total
number of items & Angle to fill
• En Total number of, 6
• En Angle to fill, 360
• Clic en Preview
• Clic en Accept
• Antes
• Después
48. Copiar Objetos (Copy)
• Permite duplicar objetos.
1. Escriba Copy (CP)
2. Seleccione el objeto que
desea copiar y
3. Clic sobre el punto que
desea utilizar como base
de desplazamiento.
4. Clic en el punto donde
desea pegar la copia
5. Enter para terminar o
clic donde desea seguir
pegando.
49. Mover Objetos (Move)
• Permite duplicar
objetos.
1. Escriba Move (M)
2. Seleccione el objeto
que desea mover y
3. Clic sobre el punto que
desea utilizar como
base de
desplazamiento.
4. Clic en el punto a
donde desea mover el
objeto
5. para terminar
51. Reflejar Objetos (Mirror)
• Permite reflejar objetos
1. Escriba Mirror (MI)
2. Seleccione los objetos y
3. Clic en el primer punto que servirá como guía para
reflejar
4. Clic en el segundo punto que servirá como guía para
reflejar
5. Indique si desea borrar el original o no y
54. Rotar Objetos (Rotate)
• Permite girar objetos
1. Escriba Rotate (RO)
2. Seleccione los objetos
y
3. Indique el punto para
rotar
4. Escriba el ángulo para
indicar la rotación
55. Escalar Objetos (Scale)
• Permite cambiar el
tamaño de los objetos
1. Escriba Scale (SC)
2. Seleccione los objetos
y
3. Especifique el punto
base para escalar
4. Escriba el factor a
escalar y
56. Estirar Objetos (Stretch)
• Permite estirar o
encoger objetos
• Escriba Stretch (S)
• Seleccione los objetos
y
• Especifique el punto
base
• Arrastre y especifique
el siguiente punto
