1. EL SLOTS DE EXPANSIÓN
Y
RANURAS RAM
LIC. RUBÉN PERALTA GUIZADA

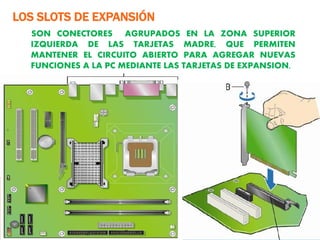

2. LOS SLOTS DE EXPANSIÓN
SON CONECTORES AGRUPADOS EN LA ZONA SUPERIOR
IZQUIERDA DE LAS TARJETAS MADRE, QUE PERMITEN
MANTENER EL CIRCUITO ABIERTO PARA AGREGAR NUEVAS
FUNCIONES A LA PC MEDIANTE LAS TARJETAS DE EXPANSION,

3. AÑO SLOT SOCKET CPU
1983 ZIF 3-
A ISA A 286 a Pentium III
2000 Video, sonido, Red, Fax MODEM, IDE ZIF 370
PCI ZIF 5
1994 - HOY Video, sonido, Red, Fax MODEM, TV A Pentium- Core I7
Tunner, USB, SCSI, IDE y SATA LGA 2011
AGP
Exclusivo solo para tarjeta de video, SLOT 1
Pentium II
1997 -2005 de uso obligatorio en Pentium II hasta A
– Pentium 4
Pentium 4, es decir que la tarjeta de 478
video no se podía usar en PCI
PCI – EXPRESS
2005 Actualmente solo vienen LGA 775 Pentium 4
A PCI-x1 A A
2012 PCI x16 que se usa para tarjeta de LGA 2011 Core I7
video en sitemas con socket LGA775

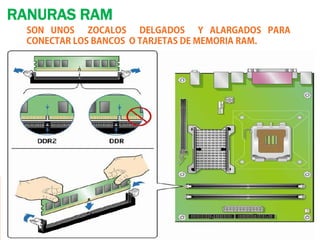

4. RANURAS RAM
SON UNOS ZOCALOS DELGADOS Y ALARGADOS PARA
CONECTAR LOS BANCOS O TARJETAS DE MEMORIA RAM.

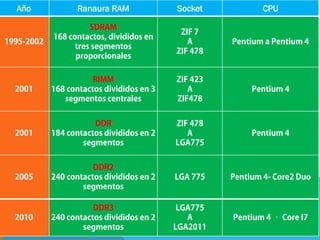

5. Año Ranaura RAM Socket CPU
SDRAM
ZIF 7
168 contactos, divididos en
1995-2002 A Pentium a Pentium 4
tres segmentos
ZIF 478
proporcionales
RIMM ZIF 423
2001 168 contactos divididos en 3 A Pentium 4
segmentos centrales ZIF478
DDR ZIF 478
2001 184 contactos divididos en 2 A Pentium 4
segmentos LGA775
DDR2
2005 240 contactos divididos en 2 LGA 775 Pentium 4- Core2 Duo
segmentos
DDR3 LGA775
2010 240 contactos divididos en 2 A Pentium 4 – Core I7
segmentos LGA2011

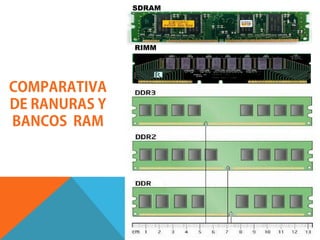

6. SDRAM
RIMM
COMPARATIVA
DE RANURAS Y
BANCOS RAM

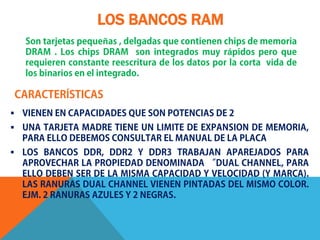

7. LOS BANCOS RAM
Son tarjetas pequeñas , delgadas que contienen chips de memoria
DRAM . Los chips DRAM son integrados muy rápidos pero que
requieren constante reescritura de los datos por la corta vida de
los binarios en el integrado.
CARACTERÍSTICAS
 VIENEN EN CAPACIDADES QUE SON POTENCIAS DE 2
 UNA TARJETA MADRE TIENE UN LIMITE DE EXPANSION DE MEMORIA,
PARA ELLO DEBEMOS CONSULTAR EL MANUAL DE LA PLACA
 LOS BANCOS DDR, DDR2 Y DDR3 TRABAJAN APAREJADOS PARA
APROVECHAR LA PROPIEDAD DENOMINADA “DUAL CHANNEL, PARA
ELLO DEBEN SER DE LA MISMA CAPACIDAD Y VELOCIDAD (Y MARCA).
LAS RANURAS DUAL CHANNEL VIENEN PINTADAS DEL MISMO COLOR.
EJM. 2 RANURAS AZULES Y 2 NEGRAS.

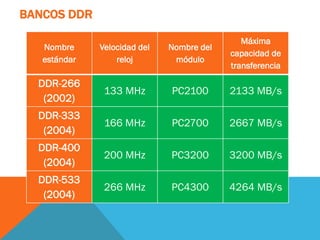

8. BANCOS DDR
Máxima
Nombre Velocidad del Nombre del
capacidad de
estándar reloj módulo
transferencia
DDR-266
133 MHz PC2100 2133 MB/s
(2002)
DDR-333
166 MHz PC2700 2667 MB/s
(2004)
DDR-400
200 MHz PC3200 3200 MB/s
(2004)
DDR-533
266 MHz PC4300 4264 MB/s
(2004)

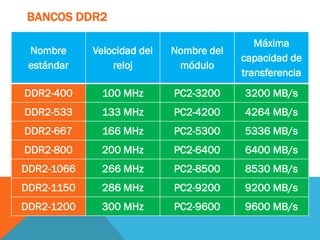

9. BANCOS DDR2
Máxima
Nombre Velocidad del Nombre del
capacidad de
estándar reloj módulo
transferencia
DDR2-400 100 MHz PC2-3200 3200 MB/s
DDR2-533 133 MHz PC2-4200 4264 MB/s
DDR2-667 166 MHz PC2-5300 5336 MB/s
DDR2-800 200 MHz PC2-6400 6400 MB/s
DDR2-1066 266 MHz PC2-8500 8530 MB/s
DDR2-1150 286 MHz PC2-9200 9200 MB/s
DDR2-1200 300 MHz PC2-9600 9600 MB/s

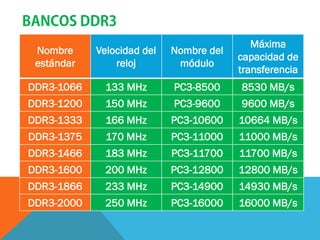

10. BANCOS DDR3
Máxima
Nombre Velocidad del Nombre del
capacidad de
estándar reloj módulo
transferencia
DDR3-1066 133 MHz PC3-8500 8530 MB/s
DDR3-1200 150 MHz PC3-9600 9600 MB/s
DDR3-1333 166 MHz PC3-10600 10664 MB/s
DDR3-1375 170 MHz PC3-11000 11000 MB/s
DDR3-1466 183 MHz PC3-11700 11700 MB/s
DDR3-1600 200 MHz PC3-12800 12800 MB/s
DDR3-1866 233 MHz PC3-14900 14930 MB/s
DDR3-2000 250 MHz PC3-16000 16000 MB/s

11. DUAL CHANNEL
DOBLE CANAL (EN INGLÉS: DUAL CHANNEL) ES UNA TECNOLOGÍA
PARA MEMORIAS APLICADA EN LAS COMPUTADORAS U
ORDENADORES PERSONALES, LA CUAL PERMITE EL INCREMENTO
DEL RENDIMIENTO GRACIAS AL ACCESO SIMULTÁNEO A DOS
MÓDULOS DISTINTOS DE MEMORIA (HACIÉNDOLO A BLOQUES DE
128 BITS, EN LUGAR DE LOS 64 BITS TRADICIONALES DESDE EL INICIO
DE LA ERA PENTIUM EN 1993). ESTO SE CONSIGUE MEDIANTE UN
SEGUNDO CONTROLADOR DE MEMORIA EN EL PUENTE NORTE
(NORTHBRIDGE) DEL CHIPSET O CONJUNTO DE CHIPS.
LAS MEJORAS DE RENDIMIENTO SON PARTICULARMENTE
PERCEPTIBLES CUANDO SE TRABAJA CON CONTROLADORAS DE
VÍDEO INTEGRADAS A LA PLACA BASE YA QUE ÉSTAS, AL NO CONTAR
CON MEMORIA PROPIA, USAN LA MEMORIA RAM O MEMORIA
PRINCIPAL DEL SISTEMA Y, GRACIAS AL DOBLE CANAL, PUEDEN
ACCEDER A UN MÓDULO MIENTRAS EL SISTEMA ACCEDE AL OTRO.

12. DUAL CHANNEL

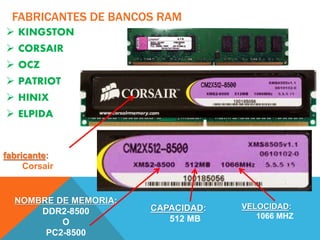

13. FABRICANTES DE BANCOS RAM
 KINGSTON
 CORSAIR
 OCZ
 PATRIOT
 HINIX
 ELPIDA
fabricante:
Corsair
NOMBRE DE MEMORIA:
CAPACIDAD: VELOCIDAD:
DDR2-8500
512 MB 1066 MHZ
O
PC2-8500
