Este documento resume la historia y principios fundamentales del método de inspección por partículas magnéticas. Comenzó en el siglo XIX cuando se observaron patrones de partículas metálicas sobre grietas en acero. Se basa en el magnetismo y consta de magnetizar una pieza, aplicar partículas magnéticas sensibles y analizar los resultados. Las partículas se orientan según las líneas de flujo magnético para indicar discontinuidades superficiales o subsuperficiales.

1. Antecedentes históricos
En 1868 un ingeniero inglés publicó un reporte, en el
cual se mencionaba la localización de discontinuidades
presentes en el cañón de una pistola utilizando un
compás magnético, en el que se registro un cierto flujo.
En el siglo xx, en 1922, el físico ingles William e. Hoke
observó que partículas metálicas que se encontraban
sobre piezas de acero endurecido conectadas a tierra,
sobre un mandril magnético, formaban patrones sobre la
cara de la pieza, estos frecuentemente correspondían a
sitios en donde se localizaban grietas en la superficie
esta observación marcó el nacimiento de la inspección
por partículas magnéticas.

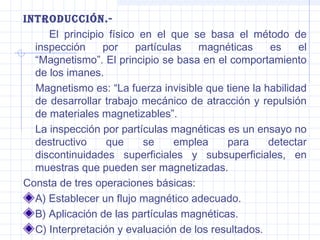

2. introducción.El principio físico en el que se basa el método de
inspección
por
partículas
magnéticas
es
el
“Magnetismo”. El principio se basa en el comportamiento
de los imanes.
Magnetismo es: “La fuerza invisible que tiene la habilidad
de desarrollar trabajo mecánico de atracción y repulsión
de materiales magnetizables”.
La inspección por partículas magnéticas es un ensayo no
destructivo
que
se
emplea
para
detectar
discontinuidades superficiales y subsuperficiales, en
muestras que pueden ser magnetizadas.
Consta de tres operaciones básicas:
A) Establecer un flujo magnético adecuado.
B) Aplicación de las partículas magnéticas.
C) Interpretación y evaluación de los resultados.

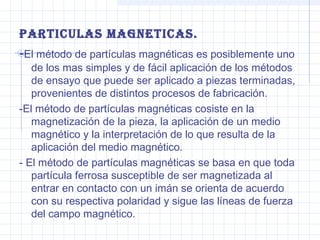

3. PArticuLAs MAGneticAs.
-El método de partículas magnéticas es posiblemente uno
de los mas simples y de fácil aplicación de los métodos
de ensayo que puede ser aplicado a piezas terminadas,
provenientes de distintos procesos de fabricación.
-El método de partículas magnéticas cosiste en la
magnetización de la pieza, la aplicación de un medio
magnético y la interpretación de lo que resulta de la
aplicación del medio magnético.
- El método de partículas magnéticas se basa en que toda
partícula ferrosa susceptible de ser magnetizada al
entrar en contacto con un imán se orienta de acuerdo
con su respectiva polaridad y sigue las líneas de fuerza
del campo magnético.

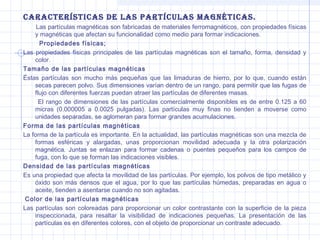

4. cArActerÍsticAs de LAs PArtÍcuLAs MAGnÉticAs.
Las partículas magnéticas son fabricadas de materiales ferromagnéticos, con propiedades físicas
y magnéticas que afectan su funcionalidad como medio para formar indicaciones.
Propiedades físicas;
Las propiedades físicas principales de las partículas magnéticas son el tamaño, forma, densidad y
color.
Tamaño de las partículas magnéticas
Éstas partículas son mucho más pequeñas que las limaduras de hierro, por lo que, cuando están
secas parecen polvo. Sus dimensiones varían dentro de un rango, para permitir que las fugas de
flujo con diferentes fuerzas puedan atraer las partículas de diferentes masas.
El rango de dimensiones de las partículas comercialmente disponibles es de entre 0.125 a 60
micras (0.000005 a 0.0025 pulgadas). Las partículas muy finas no tienden a moverse como
unidades separadas, se aglomeran para formar grandes acumulaciones.
Forma de las partículas magnéticas
La forma de la partícula es importante. En la actualidad, las partículas magnéticas son una mezcla de
formas esféricas y alargadas, unas proporcionan movilidad adecuada y la otra polarización
magnética. Juntas se enlazan para formar cadenas o puentes pequeños para los campos de
fuga, con lo que se forman las indicaciones visibles.
Densidad de las partículas magnéticas
Es una propiedad que afecta la movilidad de las partículas. Por ejemplo, los polvos de tipo metálico y
óxido son más densos que el agua, por lo que las partículas húmedas, preparadas en agua o
aceite, tienden a asentarse cuando no son agitadas.
Color de las partículas magnéticas
Las partículas son coloreadas para proporcionar un color contrastante con la superficie de la pieza
inspeccionada, para resaltar la visibilidad de indicaciones pequeñas. La presentación de las
partículas es en diferentes colores, con el objeto de proporcionar un contraste adecuado.

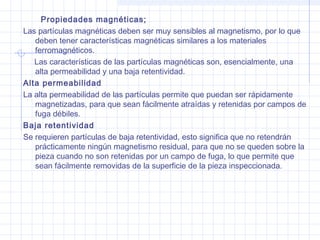

5. Propiedades magnéticas;
Las partículas magnéticas deben ser muy sensibles al magnetismo, por lo que
deben tener características magnéticas similares a los materiales
ferromagnéticos.
Las características de las partículas magnéticas son, esencialmente, una
alta permeabilidad y una baja retentividad.
Alta permeabilidad
La alta permeabilidad de las partículas permite que puedan ser rápidamente
magnetizadas, para que sean fácilmente atraídas y retenidas por campos de
fuga débiles.
Baja retentividad
Se requieren partículas de baja retentividad, esto significa que no retendrán
prácticamente ningún magnetismo residual, para que no se queden sobre la
pieza cuando no son retenidas por un campo de fuga, lo que permite que
sean fácilmente removidas de la superficie de la pieza inspeccionada.

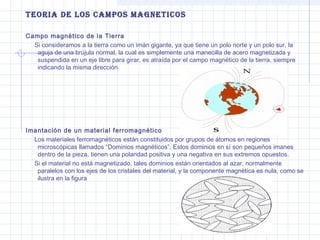

6. teoriA de Los cAMPos MAGneticos
Campo magnético de la Tierra
Si consideramos a la tierra como un imán gigante, ya que tiene un polo norte y un polo sur, la
aguja de una brújula normal, la cual es simplemente una manecilla de acero magnetizada y
suspendida en un eje libre para girar, es atraída por el campo magnético de la tierra, siempre
indicando la misma dirección.
Imantación de un material ferromagnético
Los materiales ferromagnéticos están constituidos por grupos de átomos en regiones
microscópicas llamados “Dominios magnéticos”. Estos dominios en sí son pequeños imanes
dentro de la pieza, tienen una polaridad positiva y una negativa en sus extremos opuestos.
Si el material no está magnetizado, tales dominios están orientados al azar, normalmente
paralelos con los ejes de los cristales del material, y la componente magnética es nula, como se
ilustra en la figura

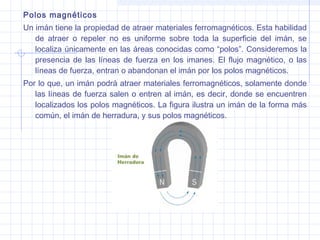

7. Polos magnéticos
Un imán tiene la propiedad de atraer materiales ferromagnéticos. Esta habilidad
de atraer o repeler no es uniforme sobre toda la superficie del imán, se
localiza únicamente en las áreas conocidas como “polos”. Consideremos la
presencia de las líneas de fuerza en los imanes. El flujo magnético, o las
líneas de fuerza, entran o abandonan el imán por los polos magnéticos.
Por lo que, un imán podrá atraer materiales ferromagnéticos, solamente donde
las líneas de fuerza salen o entren al imán, es decir, donde se encuentren
localizados los polos magnéticos. La figura ilustra un imán de la forma más
común, el imán de herradura, y sus polos magnéticos.

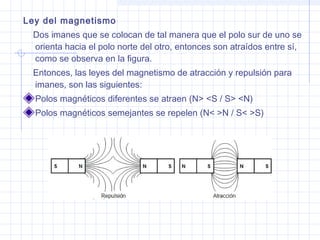

8. Ley del magnetismo
Dos imanes que se colocan de tal manera que el polo sur de uno se
orienta hacia el polo norte del otro, entonces son atraídos entre sí,
como se observa en la figura.
Entonces, las leyes del magnetismo de atracción y repulsión para
imanes, son las siguientes:
Polos magnéticos diferentes se atraen (N> <S / S> <N)
Polos magnéticos semejantes se repelen (N< >N / S< >S)

9. tiPos de iMAnes
Imanes tipo barra.
Si enderezamos un imán de herradura, tendríamos como resultado un imán tipo barra,
como se ilustra en la figura. El imán de barra tiene las mismas características que el
imán de herradura.
Imanes tipo anillo.
Si al imán de herradura lo doblamos y sus extremos los cerramos, formando casi un
círculo cerrado, este se comporta de manera idéntica al imán de herradura. Los
polos magnéticos aún existen y las líneas de fuerza salen y entran por los polos,
como se observa en la figura.

10. ProPiedades del Flujo
Magnético.
1.Tienen una dirección definida, salen por el polo norte, entran por el
polo sur y continúan así su camino a través del imán, desde el polo
sur al polo norte,
2.Son continuas y siempre forman una curva o circuito cerrado,
3.Las líneas de fuerza magnética, son individuales y jamás se cruzan
ni unen entre ellas,
4.Su densidad disminuye con el aumento de distancia desde los polos
5.Siguen caminos de menor resistencia magnética.
El espacio dentro y alrededor de un imán, en el cual actúan las líneas
de fuerza, se conoce como “Campo Magnético”.

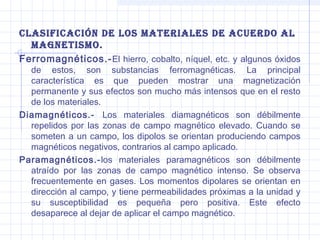

11. clasiFicación de los Materiales de acuerdo al
MagnetisMo.
Ferromagnéticos.- El hierro, cobalto, níquel, etc. y algunos óxidos
de estos, son substancias ferromagnéticas. La principal
característica es que pueden mostrar una magnetización
permanente y sus efectos son mucho más intensos que en el resto
de los materiales.
Diamagnéticos.- Los materiales diamagnéticos son débilmente
repelidos por las zonas de campo magnético elevado. Cuando se
someten a un campo, los dipolos se orientan produciendo campos
magnéticos negativos, contrarios al campo aplicado.
Paramagnéticos.- los materiales paramagnéticos son débilmente
atraído por las zonas de campo magnético intenso. Se observa
frecuentemente en gases. Los momentos dipolares se orientan en
dirección al campo, y tiene permeabilidades próximas a la unidad y
su susceptibilidad es pequeña pero positiva. Este efecto
desaparece al dejar de aplicar el campo magnético.

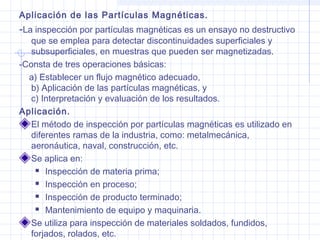

12. Aplicación de las Partículas Magnéticas.
-La inspección por partículas magnéticas es un ensayo no destructivo
que se emplea para detectar discontinuidades superficiales y
subsuperficiales, en muestras que pueden ser magnetizadas.
-Consta de tres operaciones básicas:
a) Establecer un flujo magnético adecuado,
b) Aplicación de las partículas magnéticas, y
c) Interpretación y evaluación de los resultados.
Aplicación.
El método de inspección por partículas magnéticas es utilizado en
diferentes ramas de la industria, como: metalmecánica,
aeronáutica, naval, construcción, etc.
Se aplica en:
 Inspección de materia prima;
 Inspección en proceso;
 Inspección de producto terminado;
 Mantenimiento de equipo y maquinaria.
Se utiliza para inspección de materiales soldados, fundidos,
forjados, rolados, etc.

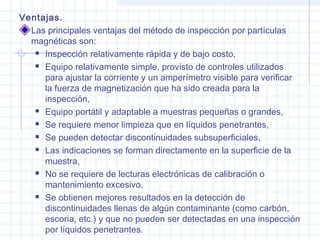

13. Ventajas.
Las principales ventajas del método de inspección por partículas
magnéticas son:
 Inspección relativamente rápida y de bajo costo,
 Equipo relativamente simple, provisto de controles utilizados
para ajustar la corriente y un amperímetro visible para verificar
la fuerza de magnetización que ha sido creada para la
inspección,
 Equipo portátil y adaptable a muestras pequeñas o grandes,
 Se requiere menor limpieza que en líquidos penetrantes,
 Se pueden detectar discontinuidades subsuperficiales,
 Las indicaciones se forman directamente en la superficie de la
muestra,
 No se requiere de lecturas electrónicas de calibración o
mantenimiento excesivo,
 Se obtienen mejores resultados en la detección de
discontinuidades llenas de algún contaminante (como carbón,
escoria, etc.) y que no pueden ser detectadas en una inspección
por líquidos penetrantes.

14. liMitaciones.
Las limitaciones del método de inspección por partículas magnéticas son:
 Es aplicable solamente en materiales ferromagnéticos,
 Se requiere un suministro de corriente eléctrica,
 No se pueden detectar discontinuidades localizadas a grandes
profundidades,
 La detección de una discontinuidad depende de varios factores,
 Su aplicación en el campo es de mayor costo, ya que se necesita
suministro de energía eléctrica,
 La rugosidad superficial puede distorsionar el campo,
 Se requiere de dos o más magnetizaciones,
 Generalmente, es necesario desmagnetizar después de la inspección,
 Se pueden generar quemadas en la superficie, al aplicar la técnica de
puntas de contacto.
 Aunque las indicaciones son fácilmente observables, la experiencia
para su interpretación y evaluación es necesaria,
 Capas de pintura o de algún otro recubrimiento no magnético afectan la
sensibilidad del método

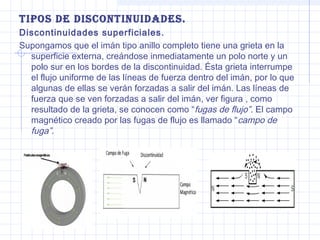

15. tiPos de discontinuidades.
Discontinuidades superficiales.
Supongamos que el imán tipo anillo completo tiene una grieta en la
superficie externa, creándose inmediatamente un polo norte y un
polo sur en los bordes de la discontinuidad. Ésta grieta interrumpe
el flujo uniforme de las líneas de fuerza dentro del imán, por lo que
algunas de ellas se verán forzadas a salir del imán. Las líneas de
fuerza que se ven forzadas a salir del imán, ver figura , como
resultado de la grieta, se conocen como “fugas de flujo”. El campo
magnético creado por las fugas de flujo es llamado “campo de
fuga”.

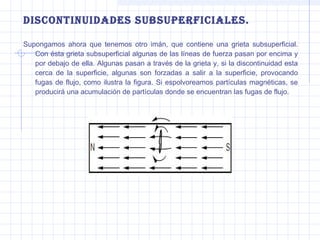

16. discontinuidades subsuPerFiciales.
Supongamos ahora que tenemos otro imán, que contiene una grieta subsuperficial.
Con ésta grieta subsuperficial algunas de las líneas de fuerza pasan por encima y
por debajo de ella. Algunas pasan a través de la grieta y, si la discontinuidad esta
cerca de la superficie, algunas son forzadas a salir a la superficie, provocando
fugas de flujo, como ilustra la figura. Si espolvoreamos partículas magnéticas, se
producirá una acumulación de partículas donde se encuentran las fugas de flujo.

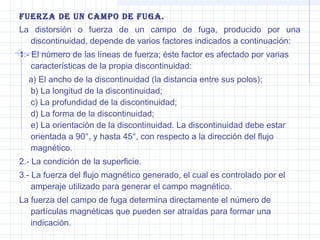

17. Fuerza de un caMPo de Fuga.
La distorsión o fuerza de un campo de fuga, producido por una
discontinuidad, depende de varios factores indicados a continuación:
1.- El número de las líneas de fuerza; éste factor es afectado por varias
características de la propia discontinuidad:
a) El ancho de la discontinuidad (la distancia entre sus polos);
b) La longitud de la discontinuidad;
c) La profundidad de la discontinuidad;
d) La forma de la discontinuidad;
e) La orientación de la discontinuidad. La discontinuidad debe estar
orientada a 90°, y hasta 45°, con respecto a la dirección del flujo
magnético.
2.- La condición de la superficie.
3.- La fuerza del flujo magnético generado, el cual es controlado por el
amperaje utilizado para generar el campo magnético.
La fuerza del campo de fuga determina directamente el número de
partículas magnéticas que pueden ser atraídas para formar una
indicación.

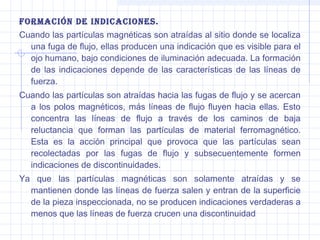

18. ForMación de indicaciones.
Cuando las partículas magnéticas son atraídas al sitio donde se localiza
una fuga de flujo, ellas producen una indicación que es visible para el
ojo humano, bajo condiciones de iluminación adecuada. La formación
de las indicaciones depende de las características de las líneas de
fuerza.
Cuando las partículas son atraídas hacia las fugas de flujo y se acercan
a los polos magnéticos, más líneas de flujo fluyen hacia ellas. Esto
concentra las líneas de flujo a través de los caminos de baja
reluctancia que forman las partículas de material ferromagnético.
Esta es la acción principal que provoca que las partículas sean
recolectadas por las fugas de flujo y subsecuentemente formen
indicaciones de discontinuidades.
Ya que las partículas magnéticas son solamente atraídas y se
mantienen donde las líneas de fuerza salen y entran de la superficie
de la pieza inspeccionada, no se producen indicaciones verdaderas a
menos que las líneas de fuerza crucen una discontinuidad

19. Clasificación de los Métodos Magnéticos.
-Método Residual.- Este método aprovecha el magnetismo
remanente con que quedan algunos materiales.
-Método Continuo.- Este método se caracteriza por la aplicación
del medio detector al mismo tiempo en que se produce la
magnetización del material.
-Magnetización Circular.- Por el paso de la corriente eléctrica en
un material se induce un campo magnético circular que puede ser
por:
• Por inducción directa, que se conoce como magnetización entre cabezales,
• Inducción directa por medio de electrodos,
• Inducción indirecta, conocida como magnetización con conductor central.

20. -Magnetización Longitudinal.- Esta se obtiene por la generación
de un campo de una bobina o solenoide en el cual se coloca la
pieza.
Características de la Corriente de Magnetización.
a) Corriente alterna.- La corriente alterna (CA) es el tipo más conveniente
de corriente eléctrica debido a que es utilizada para casi todos los servicios.
Su rango de voltaje comercialmente disponible es de 110 a 440 voltios.
b) Corriente directa rectificada de media onda .- Cuando se rectifica
una fase de CA, la corriente resultante es conocida como corriente directa
rectificada de media onda .
c) Corriente directa .- La corriente directa es un flujo continuo de corriente
en una sola dirección. Una fuente común de CD es la batería o la pila
normal.

21. Factores determinantes en la detección de una
discontinuidad.
-Dirección del plano que contiene a la discontinuidad.
-Tamaño de la pieza o de la sección a inspeccionar.
-Forma de la pieza.
-Material ferromagnético de la pieza.
-Características magnéticas de la pieza.
-Tipo de falla que se quiere determinar.
-El área de la sección de la pieza debe ser menor de 1/10 que el área de
la sección de la bobina.
-Las piezas no deben ser mayores que 46 cm.
-La pieza debe ser soportada en la pared interna de la bobina.
-Las piezas deben tener una relación l/D entre 2 y 15.
-Las piezas deben ser colocadas en el interior de la bobina con sus ejes
mayores paralelos a las líneas del campo magnético (eje de la bobina).

22. Medios y su preparación.
- El éxito del ensayo de partículas
magnéticas
depende
fundamentalmente de la elección apropiada del medio y del método
usado en la ejecución del ensayo.
-Se define como medio al elemento mediante el cual las fuerzas actúan
instrumentalmente es decir mediante el cual el campo el campo de
fuga causado por una discontinuidad se revela o es detectada.

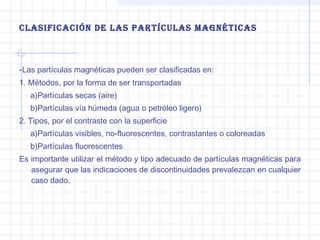

23. clasificación de las partículas Magnéticas
-Las partículas magnéticas pueden ser clasificadas en:
1. Métodos, por la forma de ser transportadas
a)Partículas secas (aire)
b)Partículas vía húmeda (agua o petróleo ligero)
2. Tipos, por el contraste con la superficie
a)Partículas visibles, no-fluorescentes, contrastantes o coloreadas
b)Partículas fluorescentes
Es importante utilizar el método y tipo adecuado de partículas magnéticas para
asegurar que las indicaciones de discontinuidades prevalezcan en cualquier
caso dado.

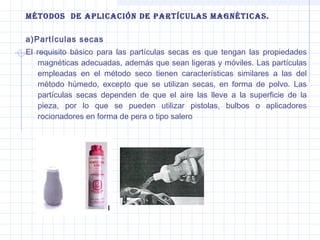

24. Métodos de aplicación de partículas Magnéticas.
a)Partículas secas
El requisito básico para las partículas secas es que tengan las propiedades
magnéticas adecuadas, además que sean ligeras y móviles. Las partículas
empleadas en el método seco tienen características similares a las del
método húmedo, excepto que se utilizan secas, en forma de polvo. Las
partículas secas dependen de que el aire las lleve a la superficie de la
pieza, por lo que se pueden utilizar pistolas, bulbos o aplicadores
rocionadores en forma de pera o tipo salero

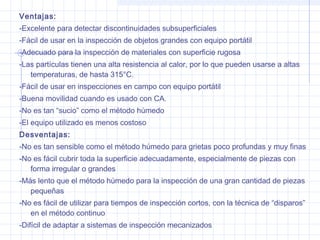

25. Ventajas:
-Excelente para detectar discontinuidades subsuperficiales
-Fácil de usar en la inspección de objetos grandes con equipo portátil
-Adecuado para la inspección de materiales con superficie rugosa
-Las partículas tienen una alta resistencia al calor, por lo que pueden usarse a altas
temperaturas, de hasta 315°C.
-Fácil de usar en inspecciones en campo con equipo portátil
-Buena movilidad cuando es usado con CA.
-No es tan “sucio” como el método húmedo
-El equipo utilizado es menos costoso
Desventajas:
-No es tan sensible como el método húmedo para grietas poco profundas y muy finas
-No es fácil cubrir toda la superficie adecuadamente, especialmente de piezas con
forma irregular o grandes
-Más lento que el método húmedo para la inspección de una gran cantidad de piezas
pequeñas
-No es fácil de utilizar para tiempos de inspección cortos, con la técnica de “disparos”
en el método continuo
-Difícil de adaptar a sistemas de inspección mecanizados

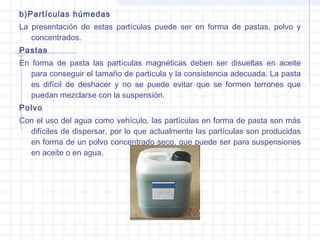

26. b)Partículas húmedas
La presentación de estas partículas puede ser en forma de pastas, polvo y
concentrados.
Pastas
En forma de pasta las partículas magnéticas deben ser disueltas en aceite
para conseguir el tamaño de partícula y la consistencia adecuada. La pasta
es difícil de deshacer y no se puede evitar que se formen terrones que
puedan mezclarse con la suspensión.
Polvo
Con el uso del agua como vehículo, las partículas en forma de pasta son más
difíciles de dispersar, por lo que actualmente las partículas son producidas
en forma de un polvo concentrado seco, que puede ser para suspensiones
en aceite o en agua.

27. Concentrados
Las partículas usadas en concentrados son recubiertas con agentes humectantes, un
tipo de detergente, que les permite combinarse fácilmente con el vehículo. Los
concentrados de partículas que son diseñados para utilizarse en agua, vienen
premezclados con un acondicionador para que puedan ser vertidas directamente
en el agua y para mejorar las características de la solución.
Control del baño de suspensión
Conforme el baño de suspensión va siendo utilizado para realizar inspecciones sufre
de ciertos cambios, algunos de los cuales son:
La pérdida de partículas magnéticas, porque se adhieran mecánica o magnéticamente
a las piezas, lo que tiende a reducir la concentración del baño
La pérdida del líquido debido a la película que se adhiere sobre la superficie de las
piezas
La pérdida del líquido por evaporación, lo que tiende a incrementar la concentración de
las partículas
La acumulación gradual de polvo, suciedad, óxido, aceite y grasa de piezas sin
limpieza adecuada, y por pelusa que se desprende del trapo usado para limpiar

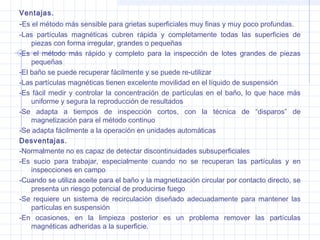

28. Ventajas.
-Es el método más sensible para grietas superficiales muy finas y muy poco profundas.
-Las partículas magnéticas cubren rápida y completamente todas las superficies de
piezas con forma irregular, grandes o pequeñas
-Es el método más rápido y completo para la inspección de lotes grandes de piezas
pequeñas
-El baño se puede recuperar fácilmente y se puede re-utilizar
-Las partículas magnéticas tienen excelente movilidad en el líquido de suspensión
-Es fácil medir y controlar la concentración de partículas en el baño, lo que hace más
uniforme y segura la reproducción de resultados
-Se adapta a tiempos de inspección cortos, con la técnica de “disparos” de
magnetización para el método continuo
-Se adapta fácilmente a la operación en unidades automáticas
Desventajas.
-Normalmente no es capaz de detectar discontinuidades subsuperficiales
-Es sucio para trabajar, especialmente cuando no se recuperan las partículas y en
inspecciones en campo
-Cuando se utiliza aceite para el baño y la magnetización circular por contacto directo, se
presenta un riesgo potencial de producirse fuego
-Se requiere un sistema de recirculación diseñado adecuadamente para mantener las
partículas en suspensión
-En ocasiones, en la limpieza posterior es un problema remover las partículas
magnéticas adheridas a la superficie.

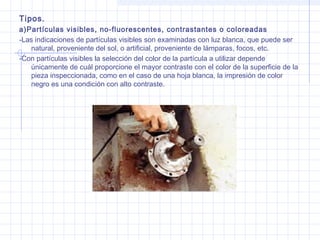

29. Tipos.
a)Partículas visibles, no-fluorescentes, contrastantes o coloreadas
-Las indicaciones de partículas visibles son examinadas con luz blanca, que puede ser
natural, proveniente del sol, o artificial, proveniente de lámparas, focos, etc.
-Con partículas visibles la selección del color de la partícula a utilizar depende
únicamente de cuál proporcione el mayor contraste con el color de la superficie de la
pieza inspeccionada, como en el caso de una hoja blanca, la impresión de color
negro es una condición con alto contraste.

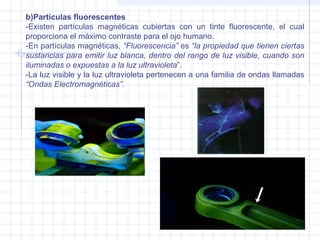

30. b)Partículas fluorescentes
-Existen partículas magnéticas cubiertas con un tinte fluorescente, el cual
proporciona el máximo contraste para el ojo humano.
-En partículas magnéticas, “Fluorescencia” es “la propiedad que tienen ciertas
sustancias para emitir luz blanca, dentro del rango de luz visible, cuando son
iluminadas o expuestas a la luz ultravioleta”.
-La luz visible y la luz ultravioleta pertenecen a una familia de ondas llamadas
“Ondas Electromagnéticas”.

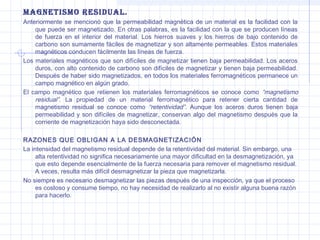

31. MAGNETISMO RESIDUAL.
Anteriormente se mencionó que la permeabilidad magnética de un material es la facilidad con la
que puede ser magnetizado. En otras palabras, es la facilidad con la que se producen líneas
de fuerza en el interior del material. Los hierros suaves y los hierros de bajo contenido de
carbono son sumamente fáciles de magnetizar y son altamente permeables. Estos materiales
magnéticos conducen fácilmente las líneas de fuerza.
Los materiales magnéticos que son difíciles de magnetizar tienen baja permeabilidad. Los aceros
duros, con alto contenido de carbono son difíciles de magnetizar y tienen baja permeabilidad.
Después de haber sido magnetizados, en todos los materiales ferromagnéticos permanece un
campo magnético en algún grado.
El campo magnético que retienen los materiales ferromagnéticos se conoce como “magnetismo
residual”. La propiedad de un material ferromagnético para retener cierta cantidad de
magnetismo residual se conoce como “retentividad”. Aunque los aceros duros tienen baja
permeabilidad y son difíciles de magnetizar, conservan algo del magnetismo después que la
corriente de magnetización haya sido desconectada.
RAZONES QUE OBLIGAN A LA DESMAGNETIZACIÓN
La intensidad del magnetismo residual depende de la retentividad del material. Sin embargo, una
alta retentividad no significa necesariamente una mayor dificultad en la desmagnetización, ya
que esto depende esencialmente de la fuerza necesaria para remover el magnetismo residual.
A veces, resulta más difícil desmagnetizar la pieza que magnetizarla.
No siempre es necesario desmagnetizar las piezas después de una inspección, ya que el proceso
es costoso y consume tiempo, no hay necesidad de realizarlo al no existir alguna buena razón
para hacerlo.

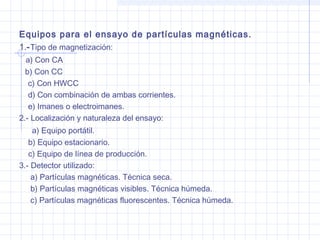

32. Equipos para el ensayo de partículas magnéticas.
1.- Tipo de magnetización:
a) Con CA
b) Con CC
c) Con HWCC
d) Con combinación de ambas corrientes.
e) Imanes o electroimanes.
2.- Localización y naturaleza del ensayo:
a) Equipo portátil.
b) Equipo estacionario.
c) Equipo de línea de producción.
3.- Detector utilizado:
a) Partículas magnéticas. Técnica seca.
b) Partículas magnéticas visibles. Técnica húmeda.
c) Partículas magnéticas fluorescentes. Técnica húmeda.

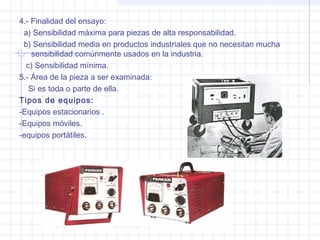

33. 4.- Finalidad del ensayo:
a) Sensibilidad máxima para piezas de alta responsabilidad.
b) Sensibilidad media en productos industriales que no necesitan mucha
sensibilidad comúnmente usados en la industria.
c) Sensibilidad mínima.
5.- Área de la pieza a ser examinada:
Si es toda o parte de ella.
Tipos de equipos:
-Equipos estacionarios .
-Equipos móviles.
-equipos portátiles.

34. Muchas Gracias
