Este documento presenta el anteproyecto de un complejo de centros culturales, sociales e interpretación ubicado en San Miguel. El proyecto se basa en la topografía e implantación del lugar y propone edificios de baja altura con fachadas ventiladas, cubiertas verdes y espacios abiertos. Incluye los esquemas funcional y estructural, planos y detalles de los tres centros que conforman el complejo.

1. ANTEPROYECTO
ALUMNAS:
• Cabrera, Jennifer – LU: 18307
• Ponce de León, Alejandra – LU: 17899
• Torres, Sandra – LU: 18002

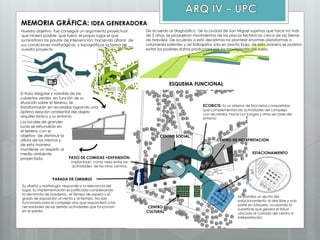

2. MEMORIA GRÁFICA: IDEA GENERADORA
Nuestro objetivo fue conseguir un argumento proyectual
que hiciera posible que fuera el propio lugar el que
suministrara las pautas de intervención, haciendo aflorar de
sus condiciones morfológicas y topográficas la forma de
nuestro proyecto.
El trazo irregular y variable de las
cubiertas verdes, en función de su
situación sobre el terreno, se
transformarán en recorridos logrando una
óptima relación ambiental del objeto
arquitectónico y su entorno.
Los locales de grandes
luces se rehundirán en
el terreno con el
objetivo de disminuir la
altura de los mismos y
de esta manera
mantener un respeto al
medio ambiente
proyectado.
ESQUEMA FUNCIONAL
CENTRO
CULTURAL
ESTACIONAMIENTO
PATIO DE COMIDAS +EXPANSIÓN:
Implantado como nexo entre las
actividades de los otros centros.
CENTRO SOCIAL
De acuerdo al diagnóstico de la ciudad de San Miguel supimos que hace no más
de 5 años, se produjeron movimientos de las placas tectónicas cerca de las Sierras
de Narváez. De acuerdo a esto decidimos no plantear enormes plataformas o
volúmenes salientes y así trabajarlos solo en planta baja, de esta manera se podrían
evitar los posibles daños producidos por los movimientos del suelo.
CENTRO DE INTERPRETACIÓN
PARADA DE OMNIBUS
Su diseño y morfología responde a la relevancia del
lugar. Su implementación es justificada considerando
la demanda de pasajeros , el tiempo de espera y el
grado de exposición al viento y al tiempo. No sólo
funcionará para el complejo sino que responderá a las
necesidades de las demás actividades que funcionan
en el predio.
Se plantea un sector del
estacionamiento al aire libre y una
parte en subsuelo, ocupando la
superficie que genera el talud
ubicado al costado del centro d
interpretación.
ECOBICIS: Es un sistema de bicicletas compartidas
que complementan las actividades del complejo
con recorridos hacia Las Yungas y otros sectores del
entorno

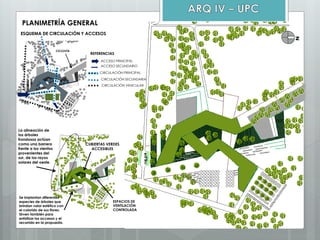

3. PLANIMETRÍA GENERAL
N
ESQUEMA DE CIRCULACIÓN Y ACCESOS
REFERENCIAS
ACCESO SECUNDARIO
ACCESO PRINCIPAL
CIRCULACIÓN PRINCIPAL
CIRCULACIÓN SECUNDARIA
CIRCULACIÓN VEHICULAR
CICLOVÍA
CUBIERTAS VERDES
ACCESIBLES
La alineación de
los árboles
frondosos actúan
como una barrera
frente a los vientos
provenientes del
sur, de los rayos
solares del oeste.
Se implantan diferentes
especies de árboles que
brindan valor estético con
el colorido de sus flores.
Sirven también para
enfatizar los accesos y el
recorrido en la propuesta.
ESPACIOS DE
VENTILACIÓN
CONTROLADA

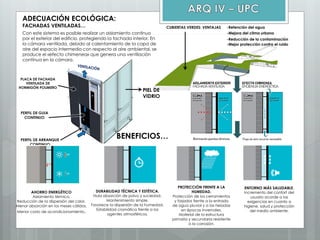

4. ADECUACIÓN ECOLÓGICA:
FACHADAS VENTILADAS…
Con este sistema es posible realizar un aislamiento continuo
por el exterior del edificio, protegiendo la fachada interior. En
la cámara ventilada, debido al calentamiento de la capa de
aire del espacio intermedio con respecto al aire ambiental, se
produce el «efecto chimenea» que genera una ventilación
contínua en la cámara.
PIEL DE
VIDRIO
BENEFICIOS…
AHORRO ENERGÉTICO
Aislamiento térmico.
Reducción de la dispersión del calor.
Menor absorción en los meses cálidos.
Menor costo de acondicionamiento.
DURABILIDAD TÉCNICA Y ESTÉTICA.
Nula absorción de polvo y suciedad.
Mantenimiento simple.
Favorece la dispersión de la humedad.
Estabilidad cromática frente a los
agentes atmosféricos.
PROTECCIÓN FRENTE A LA
HUMEDAD.
Protección de los cerramientos
y forjados frente a la entrada
de agua pluvial y a las heladas
en épocas invernales.
Material de la estructura
primaria y secundaria resistente
a la corrosión.
ENTORNO MÁS SALUDABLE.
Incremento del confort del
usuario acorde a las
exigencias en cuanto a
higiene, salud y protección
del medio ambiente.
CUBIERTAS VERDES: VENTAJAS -Retención del agua
-Mejora del clima urbano
-Reducción de la contaminación
-Mejor protección contra el ruido

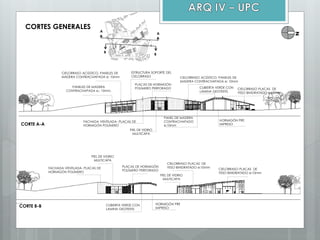

5. CORTES GENERALES
PANELES DE MADERA
CONTRACHAPADA e.: 10mm.
CIELORRASO ACÚSTICO, PANELES DE
MADERA CONTRACHAPADA e: 10mm
ESTRUCTURA SOPORTE DEL
CIELORRASO
FACHADA VENTILADA- PLACAS DE
HORMIGÓN POLÍMERO
PLACAS DE HORMIGÓN
POLÍMERO PERFORADO
PANEL DE MADERA
CONTRACHAPADO
e:10mm
CIELORRASO ACÚSTICO, PANELES DE
MADERA CONTRACHAPADA e: 10mm
PIEL DE VIDRIO
MULTICAPA
CUBIERTA VERDE CON
LAMINA GEOTEXTIL
CIELORRASO PLACAS DE
YESO BIHIDRATADO e:10mm
HORMIGÓN PRE
IMPRESOCORTE A-A
N
FACHADA VENTILADA- PLACAS DE
HORMIGÓN POLÍMERO
PIEL DE VIDRIO
MULTICAPA
PLACAS DE HORMIGÓN
POLÍMERO PERFORADO
CUBIERTA VERDE CON
LAMINA GEOTEXTIL
HORMIGÓN PRE
IMPRESO
PIEL DE VIDRIO
MULTICAPA
CIELORRASO PLACAS DE
YESO BIHIDRATADO e:10mm
CIELORRASO PLACAS DE
YESO BIHIDRATADO e:10mm
CORTE B-B
A
A
B
B

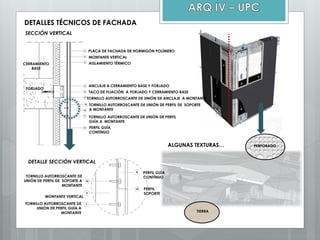

6. DETALLES TÉCNICOS DE FACHADA
SECCIÓN VERTICAL
DETALLE SECCIÓN VERTICAL
PLACA DE FACHADA DE HORMIGÓN POLÍMERO
MONTANTE VERTICAL
AISLAMIENTO TÉRMICO
FORJADO
ANCLAJE A CERRAMIENTO BASE Y FORJADO
TACO DE FIJACIÓN A FORJADO Y CERRAMIENTO BASE
TORNILLO AUTORROSCANTE DE UNIÓN DE ANCLAJE A MONTANTE
TORNILLO AUTORROSCANTE DE UNIÓN DE PERFIL
GUÍA A MONTANTE
PERFIL GUÍA
CONTÍNUO
CERRAMIENTO
BASE
PERFIL GUÍA
CONTÍNUO
PERFIL
SOPORTE
TORNILLO AUTORROSCANTE DE UNIÓN DE PERFIL DE SOPORTE
A MONTANTE
MONTANTE VERTICAL
TORNILLO AUTORROSCANTE DE
UNIÓN DE PERFIL DE SOPORTE A
MONTANTE
TORNILLO AUTORROSCANTE DE
UNIÓN DE PERFIL GUÍA A
MONTANTE
ALGUNAS TEXTURAS… PERFORADO
TIERRA

7. TALLER
TALLER
TALLER DE
FOTOGRAFÍA
SUPERFICIE LIBRE
PARA
EXPOSICIONES
SANITARIO
TALLER

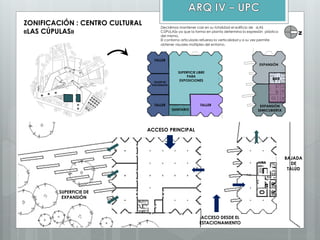

ZONIFICACIÓN : CENTRO CULTURAL
«LAS CÚPULAS»
N
Decidimos mantener casi en su totalidad el edificio de «LAS
CÚPULAS» ya que la forma en planta determina la expresión plástica
del mismo.
El contorno articulado refuerza la verticalidad y a su vez permite
obtener visuales múltiples del entorno.
SUPERFICIE DE
EXPANSIÓN
ACCESO PRINCIPAL
BAR
EXPANSIÓN
SEMICUBIERTA
ACCESO DESDE EL
ESTACIONAMIENTO
BAJADA
DE
TALÚD
EXPANSIÓN

8. ZONIFICACIÓN : CENTRO DE
INTERPRETACIÓN
SUPERFICIE LIBRE
PARA
EXPOSICIONES
HALL
PRINCIPAL
SEMICUBIERTO
RESTAURANTE
SUPERFICIE LIBRE
PARA
EXPOSICIONES
N
SANITARIOS
SERVICIOS
ADMINISTRACIÓN
HALL
HALL
AUDITORIO
SANITARIOS
SUPERFICIE DE
EXPANSIÓN
SUPERFICIE DE
EXPANSIÓN DEL
RESTAURANTE

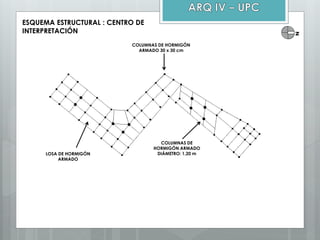

9. ESQUEMA ESTRUCTURAL : CENTRO DE
INTERPRETACIÓN
LOSA DE HORMIGÓN
ARMADO
COLUMNAS DE
HORMIGÓN ARMADO
DIÁMETRO: 1,20 m
COLUMNAS DE HORMIGÓN
ARMADO 30 x 30 cm
N

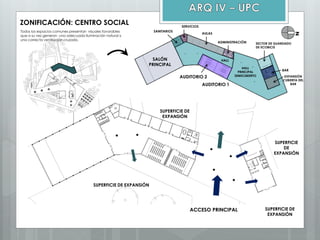

10. ZONIFICACIÓN: CENTRO SOCIAL
N
Todos los espacios comunes presentan visuales favorables
que a su vez generan una adecuada iluminación natural y
una correcta ventilación cruzada.
SALÓN
PRINCIPAL
SANITARIOS
AUDITORIO 1
AUDITORIO 2
SERVICIOS
HALL
PRINCIPAL
SEMICUBIERTO
HALL
ADMINISTRACIÓN
AULAS
BAR
EXPANSIÓN
CUBIERTA DEL
BAR
SECTOR DE GUARDADO
DE ECOBICIS
SUPERFICIE DE EXPANSIÓN
SUPERFICIE DE
EXPANSIÓN
SUPERFICIE
DE
EXPANSIÓN
SUPERFICIE DE
EXPANSIÓN
ACCESO PRINCIPAL

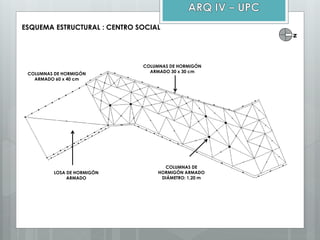

11. ESQUEMA ESTRUCTURAL : CENTRO SOCIAL
N
LOSA DE HORMIGÓN
ARMADO
COLUMNAS DE
HORMIGÓN ARMADO
DIÁMETRO: 1,20 m
COLUMNAS DE HORMIGÓN
ARMADO 60 x 40 cm
COLUMNAS DE HORMIGÓN
ARMADO 30 x 30 cm

12. CROQUIS DEL CONJUNTO

13. CROQUIS DEL CONJUNTO

14. CROQUIS INTERIORES
BAR DE LAS CÚPULAS
HALL DE ACCESO DEL CENTRO DE INTERPRETACIÓN
PATIO DE COMIDAS UBICADO EN EL CENTRO DE INTERPRETACIÓN
BAR DE LAS CÚPULAS BAR DEL CENTRO SOCIAL
