Casos analogos

ANÁLISIS DE CASOS
ANÁLOGOS
OBJETIVO: El alumno analizará obras de características semejantes a
las que se diseñarán en este parcial

3.1 Selección de Obras Paradigmáticas
3.2 Análisis del programa arquitectónico
3.3 Análisis de la resolución formal
3.4 Análisis de la expresión simbólica obtenida
3.5 Características predominantes de la obra
3.6 Evaluación del ejemplo estudiado

CONTENIDO

3.1 Selección de Obras Paradigmáticas
Proyectos que representen un ejemplo claro y adecuado de la imagen objetivo a
desarrollar.
Arquitectos: BNKR Arquitectura – Esteban Suárez (Founding Partner) y Sebastián Suárez
Ubicación: Acapulco, Guerrero, México
Dimensiones: 120 m2

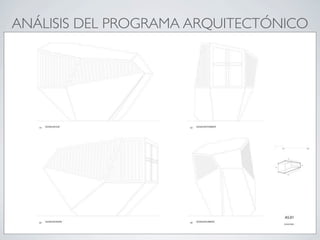

ANÁLISIS DEL PROGRAMA ARQUITECTÓNICO

ANÁLISIS DE LA RESOLUCIÓN FORMAL
• Las instrucciones del cliente
eran muy sencillas, casi ingenuas:
en primer lugar, la capilla debía
aprovechar al máximo las
espectaculares vistas;
segundo, el sol debía
ponerse exactamente
detrás de la cruz del
altar (desde luego, esto sólo
es posible dos veces al año, en
los equinoccios), y, en último
lugar, pero no por ello menos
impor tante, había que
incluir una sección con la
p ri m e r a f a s e d e l a s
criptas en el exterior, en
torno a la capilla. En lenguaje
metafórico, el mausoleo estaría
en perfecta sincronía utópica
con el ciclo celeste de
renovación continua

ANÁLISIS DE LA RESOLUCIÓN FORMAL

ANÁLISIS DE LA EXPRESIÓN
SIMBÓLICA
• E s t e e n c a r g o r e l i g i o s o t u vo u n
propósito: lamentar la muerte de
los seres queridos. Esta premisa fue
la principal motivación detrás del diseño:
ambos debían ser polos opuestos, pues
eran antagonistas naturales. Mientras que
el primero alababa la vida, el segundo
lloraba la muerte. Todas las decisiones se
tomaron a partir de este juego de
contrastes: vidrio contra concreto,
transparencia contra solidez, etéreo
contra pesado, proporciones clásicas
contra caos aparente, vulnerable contra
indestructible, efímero contra duradero.

ANÁLISIS DE LA EXPRESIÓN
SIMBÓLICA
• Dos elementos obstruían las
vistas predominantes:
grandes árboles y la
abundante vegetación, y un
megalito que bloqueaba la
vista principal del atardecer.
Para evitar estas
obstrucciones (hacer volar
esta gigantesca roca era
completamente impensable
por razones éticas,
espirituales, ambientales y, sí,
también económicas), el nivel
de la capilla debía elevarse
cinco metros por lo menos.

CARACTERÍSTICAS PREDOMINANTES DE LA OBRA

EJERCICIO PRÁCTICO

Analizar y contrastar los siguientes
casos análogos

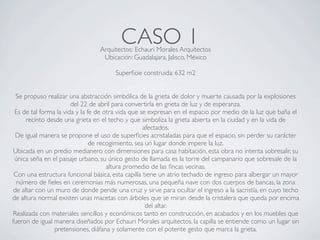

CASO 1
Arquitectos: Echauri Morales Arquitectos
Ubicación: Guadalajara, Jalisco, México

Superficie construida: 632 m2

Se propuso realizar una abstracción simbólica de la grieta de dolor y muerte causada por la explosiones
del 22 de abril para convertirla en grieta de luz y de esperanza.
Es de tal forma la vida y la fe de otra vida que se expresan en el espacio por medio de la luz que baña el
recinto desde una grieta en el techo y que simboliza la grieta abierta en la ciudad y en la vida de
afectados.
De igual manera se propone el uso de superficies acristaladas para que el espacio, sin perder su carácter
de recogimiento, sea un lugar donde impere la luz.
Ubicada en un predio medianero con dimensiones para casa habitación, esta obra no intenta sobresalir, su
única seña en el paisaje urbano, su único gesto de llamada es la torre del campanario que sobresale de la
altura promedio de las fincas vecinas.
Con una estructura funcional básica, esta capilla tiene un atrio techado de ingreso para albergar un mayor
número de fieles en ceremonias más numerosas, una pequeña nave con dos cuerpos de bancas, la zona
de altar con un muro de donde pende una cruz y sirve para ocultar el ingreso a la sacristía, en cuyo techo
de altura normal existen unas macetas con árboles que se miran desde la cristalera que queda por encima
del altar.
Realizada con materiales sencillos y económicos tanto en construcción, en acabados y en los muebles que
fueron de igual manera diseñados por Echauri Morales arquitectos, la capilla se entiende como un lugar sin
pretensiones, diáfana y solamente con el potente gesto que marca la grieta.

CASO 2
Autores: Migdal Arquitectos (Jaime Varon, Abraham Metta, Alex Metta)
Ubicación: Jiutepec, Morelos, México

El Midrash de Sumiya es una sinagoga que se ubica dentro del conjunto Real Sumiya, en Jiutepec, Morelos,
México.El concepto principal del Midrash se fundamenta en la iluminación natural. Gracias a su amplitud, a
las aberturas de las paredes, así como a su cubierta ﬂotada, se genera al interior del templo un lenguaje
cálido de luz y sombra.
El diseño arquitectónico del interior contempló diversas adecuaciones que favorecen ampliamente el
sistema de isóptica y acústica del sitio, tales como cajillos, huecos en paredes y la propia cubierta ﬂotada,
así como un muro al fondo del recinto que cuenta con un tratamiento aislante para evitar que el sonido
rebote.
Con el diseño integral de la planta se propuso lograr la isóptica perfecta, de modo que se aprecie por
competo la planta baja, donde hay una plataforma en la que se desarrollan las ceremonias religiosas, y el
hejal, el armario o gabinete donde se guardan los pergaminos de la Tora.
La inclinación del techo ayuda a su vez a la correcta circulación de aire dentro del templo y, además,
permite captar el agua de lluvia, misma que se utiliza para otras funciones del recinto.
Para su construcción se utilizaron materiales originarios de la zona, madera, estuco, mármol, barro y
cristal, con lo cual se cumple con la reglamentación y tipología del sitio.

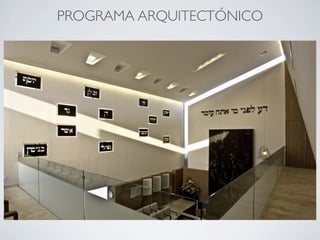

Arquitectónicamente, el programa se desarrolla en dos niveles. Tiene además un lobby que sirve como
área de usos múltiples; un departamento adosado con terraza, para el rabino; terraza exterior y jardín,
además de otras zonas destinadas al culto.
