El documento presenta un proyecto arquitectónico para un complejo turístico en Concepción del Yaguareté Corá. El complejo incluye una posada, un centro de interpretación y un centro de investigación dispuestos en torno a un espacio verde central. Los edificios se organizan funcionalmente para guiar al turista a través de las diferentes actividades. El diseño toma elementos formales de la ciudad cercana de Concepción a través de una operación morfológica de reflexión.

1. PARTIDO ARQUITECTONICO
Etapa 3 / TVRNG 2013 - UPC IV
G:20 - MACHUCA / ORTIZ / PEDROZO
ARQ. VARGAS SERGIO
FACULTAD DE ARQUITECTURA Y URBNISMO-

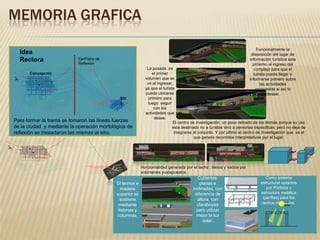

2. MEMORIA GRAFICA
Idea
Rectora
HACIA CORRIENTES
CAPITAL
ESTERO
N
Funcionalmente la
disposición del lugar de
información turística esta
próximo al ingreso del
complejo para que el
turista pueda llegar e
informarse primero sobre
las actividades
propuestas si así lo
desea;
ESTERO
Eje/Plano de
Reflexión
LAGUNA
ARGUELLO
Concepción
ACC
RUT ESO
A PRO DES
VIN DE COR
CIAL
N° RIEN
TES
6
RUTA
ACCESO ESTEROS
DEL IBERA
ESTERO
La posada es
el primer
volumen que se
ve al ingresar,
ya que el turista
puede ubicarse
primero para
luego seguir
con las
actividades que
desee.
El centro de investigación un poco retirado de los demás porque su uso
esta destinado no a turistas sino a personas especificas, pero no deja de
integrarse al conjunto. Y por ultimo el centro de Investigación que es el
que genera recorridos interpretativos por el lugar.
ESTERO
CIUDAD DE CONCEPCION
DEL YAGUARETE CORA
ESTERO
VIEJO
ESTERO
YAGUARETE CORA
Siti
o
TERRENO A INTERVENIR
5 HECTAREAS APROX.
AREA MICRO A INTERVENIR
AREA MACRO / URBANA A INTERVENIR
Para formar la trama se tomaron las líneas fuerzas
de la ciudad y mediante la operación morfológica de
reflexión se trasladaron las mismas al sitio.
ESTERO
ESTERO
ESTERO
RIENTES
CAPITAL
ESTERO
LAGUNA
ARGUELLO
HACIA YAHA VERE
N
ACC
RUT ESO
A PRO DES
VINCDE COR
IAL
N° RIEN
TES
6
RUTA
ACCESO ESTEROS
DEL IBERA
ESTERO
ESTERO
CIUDAD DE CONCEPCION
DEL YAGUARETE CORA
ESTERO
VIEJO
ESTERO
YAGUARETE CORA
TERRENO A INTERVENIR
5 HECTAREAS APROX.
ESTERO
Horizontalidad generada por el techo ; llenos y vacios por
volúmenes yuxtapuestos.
AREA MICRO A INTERVENIR
AREA MACRO / URBANA A INTERVENIR
O
ESTERO
El techos e
madera
superior se
sostiene
mediante
listones y
columnas.
ESTERO
Cubiertas:
planas e
inclinadas, con
diferencia de
altura, con
claraboyas
para utilizar
mejor la luz
solar.
HACIA YAHA VERE
Como sistema
estructural optamos
por Pórticos y
estructura metálica
(perfiles) para los
Luz
techos inclinados.
solar

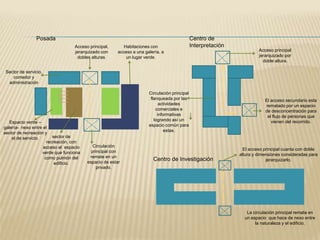

3. Posada
Acceso principal,
jerarquizado con
dobles alturas.
Habitaciones con
acceso a una galería, a
un lugar verde.
Centro de
Interpretación
Acceso principal
jerarquizado por
doble altura.
Sector de servicio,
comedor y
administración
Espacio verde –
galería- nexo entre el
sector de recreación y
sector de
el de servicio.
recreación, con
acceso al espacio
verde que funciona
como pulmón del
edificio.
Circulación principal
flanqueada por las
actividades
comerciales e
informativas
logrando así un
espacio común para
estas.
Circulación
principal con
remate en un
espacio de estar
privado.
Centro de Investigación
El acceso secundario esta
rematado por un espacio
de desconcentración para
el flujo de personas que
vienen del recorrido.
El acceso principal cuanta con doble
altura y dimensiones consideradas para
jerarquizarlo.
La circulación principal remata en
un espacio que hace de nexo entre
la naturaleza y el edificio.

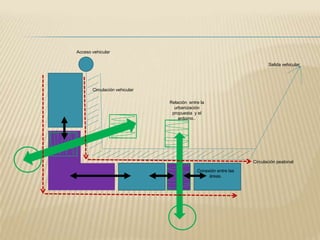

4. Acceso vehicular
Salida vehicular
Circulación vehicular
Relación entre la
urbanización
propuesta y el
entorno..
Circulación peatonal
Conexión entre las
áreas.

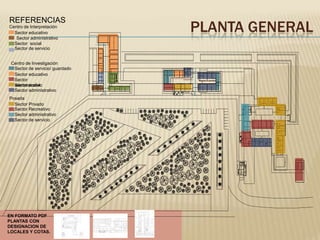

5. REFERENCIAS
Centro de Interpretación
Sector educativo
Sector administrativo
Sector social
Sector de servicio
Centro de Investigación
Sector de servicio/ guardado
Sector educativo
Sector
administrativo
Sector social
Sector administrativo
Posada
Sector Privado
Sector Recreativo
Sector administrativo
Sector de servicio
EN FORMATO PDF
PLANTAS CON
DESIGNACION DE
LOCALES Y COTAS.
PLANTA GENERAL

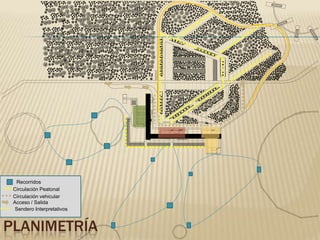

6. Recorridos
Circulación Peatonal
Circulación vehicular
Acceso / Salida
Sendero Interpretativos
PLANIMETRÍA

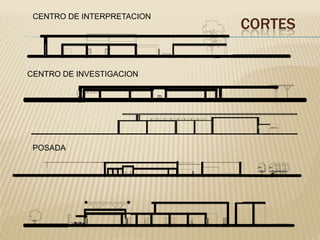

7. CENTRO DE INTERPRETACION
CENTRO DE INVESTIGACION
POSADA
CORTES

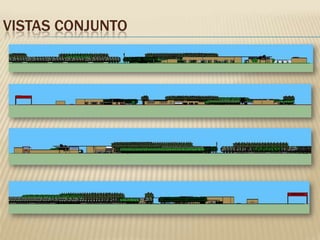

8. VISTAS CONJUNTO

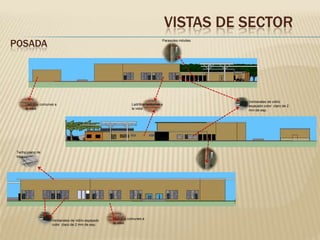

9. VISTAS DE SECTOR
POSADA
Parasoles móviles
Ladrillos comunes a
la vista
Ladrillos comunes a
la vista
Techo plano de
losa
Ventanales de vidrio espejado
color claro de 2 mm de esp.
Ladrillos comunes a
la vista
Ventanales de vidrio
espejado color claro de 2
mm de esp.

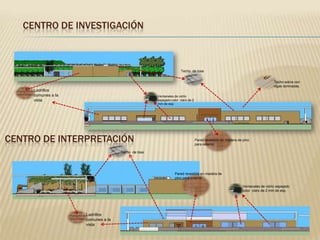

10. CENTRO DE INVESTIGACIÓN
Techo de losa
Techo sobra con
vigas laminadas.
Ladrillos
comunes a la
vista
Ventanales de vidrio
espejado color claro de 2
mm de esp.
CENTRO DE INTERPRETACIÓN
Pared revestida en madera de pino
para exterior
Techo de losa
Pared revestida en madera de
pino para exterior
Ventanales de vidrio espejado
color claro de 2 mm de esp.
Ladrillos
comunes a la
vista

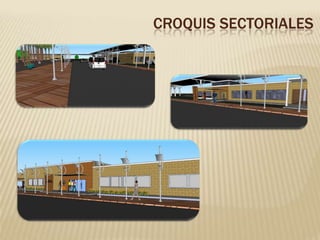

11. CROQUIS SECTORIALES

12. CROQUIS SECTORIALES

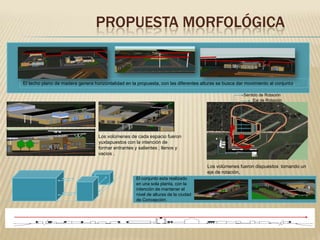

13. PROPUESTA MORFOLÓGICA
El techo plano de madera genera horizontalidad en la propuesta, con las diferentes alturas se busca dar movimiento al conjunto.
Sentido de Rotación
Eje de Rotación
Los volúmenes de cada espacio fueron
yuxtapuestos con la intención de
formar entrantes y salientes ; llenos y
vacios .
Los volúmenes fueron dispuestos tomando un
eje de rotación,
El conjunto esta realizado
en una sola planta, con la
intención de mantener el
nivel de alturas de la ciudad
de Concepción.

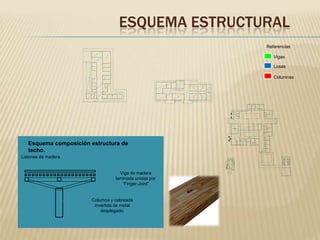

14. ESQUEMA ESTRUCTURAL
Referencias
Vigas
Losas
Columnas
Esquema composición estructura de
techo.
Listones de madera
Viga de madera
laminada unidas por
“Finger-Joint”
Columna y cabreada
invertida de metal
desplegado.

15. ADECUACIÓN ECOLÓGICA
Paneles Móviles: unidos por bisagras colgados de
carros de rodamientos que permiten desplazarse por
deslizamiento y girar por pivotación sobre unas guías
ubicadas previamente al techo. Una vez alineados y
ensamblados en la posición de la guía forman un
tabique que permite cerrar o delimitar físicamente un
espacio.
El aprovechamiento de la luz natural permite ahorros
en el consumo eléctrico de hasta un 40% , es uno de
los recursos naturales más abundantes en nuestro
planeta.
Los grandes techos están realizados en madera de
pino, permiten la entrada de luz y ventilación natural.
Ellos dan sensación de unión entre los volúmenes y los
distintos niveles de altura sensación de movimiento.
Panel Solar: Las pantallas solares convierten la
energía del sol en energía eléctrica y la almacenan
en un banco de baterías de ciclo profundo. Son una
solución sustentable y rentable para viviendas
rurales con alto potencial solar y sin acceso a la red
pública.
Agua caliente con paneles
solares:
Los sistemas de energía solar
térmica utilizan los rayos solares
para obtener agua caliente. Unas
placas especiales, denominadas
colectores, concentran y acumulan
el calor del Sol, y lo transmiten a los
fluido que queremos calentar. Este
fluido puede ser el agua potable
