1. Patrimonio minero e industrial en
Almadén y Puertollano
Elena Azañón Arreaza
Mª Carmen Viciconti García

2. ¿ QUÉ ES LA MINERIA?
Es una técnica, actividad e industria que se
ocupa de la explotación de las minas.
¿Qué son las minas? Las minas son aquellos
lugares subterráneos o al aire libre ubicados en
la cercanía de zonas montañosas en los que se
hallan materiales muy valiosos como pueden
ser el aluminio, el cobre, el hierro, plomo , oro…
Actividad económica

3. TIPOLOGÍA
MINAS A CIELO
ABIERTO Aquellas cuyo
proceso extractivo se
realiza en la superficie
del terreno, y con
maquinarias mineras de
gran tamaño.
Ejem:Puertollano

4. MINAS SUBTERRÁNEAS:
Aquellas cuyo proceso extractivo se
realiza en el subsuelo.
Ejem:Almadén

5. Hª MINERIA EN LA MANCHA
Extracción de azufre:
Mina de Hellin cuyo origen se
remonta a la antigüedadad.
Su actividad se detuvo en los años 60

6. Salinas:
Extraídas a partir de depósitos de
agua de manantiales ubicados en
terrenos salinos, fueron los
romanos los primeros en valorar la
producción de sal. Constaban de
diversas instalaciones auxiliares
como almacenes y norias, así como
de edificaciones de cierta calidad
con mampostería y cubierta de teja
que resistían al deterioro producido
por la sal. Destacan los complejos
salineros ubicados en la provincia
de Guadalajara en el área de
Atienza-Sigüenza, sobresaliendo las
Salinas de Imón.

7. Minería de oro y
plata:
Muy activas en la
segunda mitad del
siglo XIX y cerradas a
comienzos del XX,
aunque su estado es
ruinoso, aún se
pueden observar
algunos elementos
integrados en el
paisaje de pizarras,
como un sector de la
fábrica circular de la
Mina Noche en
Guadalajara.

8. Minería de galena argentífera, plomo
y zinc:
Se remontan a la época prerromana
como la Mina Diógenes(se conserva el
poblado de mineros)y las Minas del
Horcajo donde se localizan algunos de
los castilletes de mampostería más
relevantes, aunque los elementos con
valor patrimonial que se desarrollaron
a finales del siglo XIX y, sobre todo, en
la primera mitad del siglo XX.
Mina Diógenes. Ruinas en la zona del Pozo n º 3

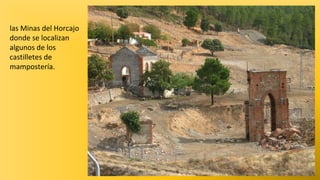

9. las Minas del Horcajo
donde se localizan
algunos de los
castilletes de
mampostería.

10. ALMADÉN
HISTORIA DE LA MINA DE CINABRIO S.III A.C. al S
XXI
La explotación se inicia en época romana (S -III)
Durante época visigoda hubo un paréntesis,
iniciándose nuevamente la explotación durante la
dominación musulmana, S –VIII al XII
 La Reconquista de Almadén por los cristianos
en el S-XII cediendose la mina a la Orden de
Calatrava, la cual arrienda su explotación a
catalanes y genoveses

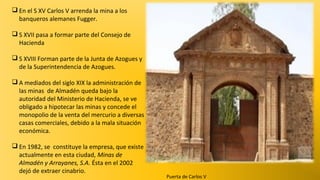

11.  En el S XV Carlos V arrenda la mina a los
banqueros alemanes Fugger.
 S XVII pasa a formar parte del Consejo de
Hacienda
 S XVIII Forman parte de la Junta de Azogues y
de la Superintendencia de Azogues.
 A mediados del siglo XIX la administración de
las minas de Almadén queda bajo la
autoridad del Ministerio de Hacienda, se ve
obligado a hipotecar las minas y concede el
monopolio de la venta del mercurio a diversas
casas comerciales, debido a la mala situación
económica.
 En 1982, se constituye la empresa, que existe
actualmente en esta ciudad, Minas de
Almadén y Arrayanes, S.A. Ésta en el 2002
dejó de extraer cinabrio.
Puerta de Carlos V

12. UNA MINA FORTIFICADA
La mina está delimitada por los
cercos mineros, muros que
impedían el acceso a las
instalaciones y el robo de las
herramientas, de la leña de los
hornos y, sobre todo, del mercurio.
El primer cerco, el de Buitrones, se
construyó en torno a los hornos de
destilación a los que denominaban
buitrones; la puerta de Carlos IV es
la que daba acceso a dicho cerco. En
el siglo XIX se construyó otro muro
de mayor perímetro, el de San
Teodoro, que tomó el nombre de
uno de los pozos de la mina

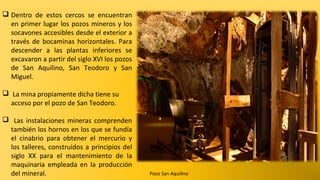

13.  Dentro de estos cercos se encuentran
en primer lugar los pozos mineros y los
socavones accesibles desde el exterior a
través de bocaminas horizontales. Para
descender a las plantas inferiores se
excavaron a partir del siglo XVI los pozos
de San Aquilino, San Teodoro y San
Miguel.
 La mina propiamente dicha tiene su
acceso por el pozo de San Teodoro.
 Las instalaciones mineras comprenden
también los hornos en los que se fundía
el cinabrio para obtener el mercurio y
los talleres, construidos a principios del
siglo XX para el mantenimiento de la
maquinaria empleada en la producción
del mineral.
Pozo San Aquilino

14. CINABRIO

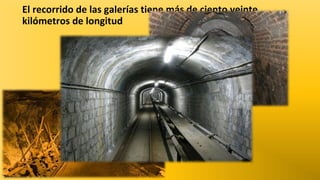

15. El recorrido de las galerías tiene más de ciento veinte
kilómetros de longitud

16. ARQUITECTURA MINERA
Baritel de San Andrés .
 Situado a cincuenta metros de profundidad,
construido en el S XVIII.
Servía para introducir y extraer de la mina
hombres y materiales.
Actualmente restaurado

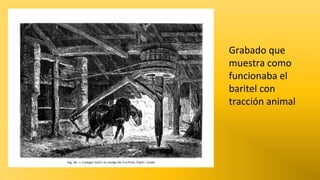

17. Grabado que
muestra como
funcionaba el
baritel con
tracción animal

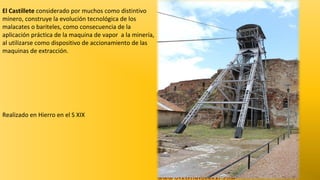

18. El Castillete considerado por muchos como distintivo
minero, construye la evolución tecnológica de los
malacates o bariteles, como consecuencia de la
aplicación práctica de la maquina de vapor a la minería,
al utilizarse como dispositivo de accionamiento de las
maquinas de extracción.
Realizado en Hierro en el S XIX

19. Horno de destilación Bustamante (Siglo XVII)
Se trata de un horno construido por Juan A. Bustamamte
en 1646. Es una reproducción del horno inventado por
Saavedra Barba en 1633 en Huencavelica (Perú). El
horno consta de dos cuerpos rectangulares enfrentados
y de dos alturas, llamados “San Julián” y San Eugenio”, se
instalaban formando parejas, adosados unos a otros,
para no perder calor por uno de sus costados. Están
construidos con ladrillos macizos. Uno tiene dos
chimeneas y cuatro ventanas o miras. Entre ambos se
sitúan los canales de destilación formados por piezas
cerámicas (aludeles). Son cuatro bloques con ocho
canales cada uno. Están situados en forma de "V" para
facilitar el desplazamiento del mercurio. Estuvieron en
funcionamiento cerca de 300 años, dejando de utilizarse
en 1928, habiendo producido 46.000 toneladas de
mercurio

20. EDIFICIOS REALACIONADOS CON LA
MINERÍA
La Plaza de Toros de Almadén, es una
construcción de planta hexagonal, con
veinticuatro viviendas de dos plantas en
su exterior, con portadas y balcones de
rejería, por lo que forma un conjunto
urbano verdaderamente original.

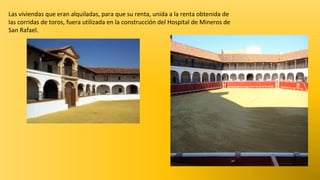

21. Las viviendas que eran alquiladas, para que su renta, unida a la renta obtenida de
las corridas de toros, fuera utilizada en la construcción del Hospital de Mineros de
San Rafael.

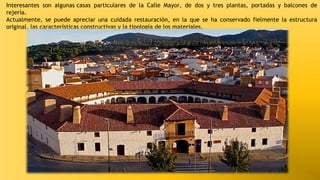

22. Interesantes son algunas casas particulares de la Calle Mayor, de dos y tres plantas, portadas y balcones de
rejería.
Actualmente, se puede apreciar una cuidada restauración, en la que se ha conservado fielmente la estructura
original, las características constructivas y la tipología de los materiales.

23. REAL HOSPITAL DE SAN RAFAEL
(ALMADÉN)
Edificio construi
do entre los
años 1755 y
1773, su
construcción
está
íntimamente
relacionada a
la Plaza de
Toros de
Almadén de
donde se
obtiene parte
del dinero para
financiar su
construcción.

24. Curiosa construcción en forma
de "L" formada por pasillo,
patios ajardinados y otras
dependencias en su interior. Se
completa con otro edifico de
menores proporciones que
alojaba en su época diversos
servicios del Hospital, como
cuadras, viviendas del personal
sanitario, cocinas, etc.

25. La fachada se organiza en dos cuerpos, en la
que destaca la portada en piedra rematada con
una escultura del Arcángel San Rafael, bajo
cuya advocación esta construido el edificio

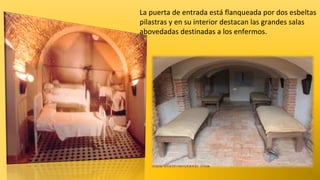

26. La puerta de entrada está flanqueada por dos esbeltas
pilastras y en su interior destacan las grandes salas
abovedadas destinadas a los enfermos.

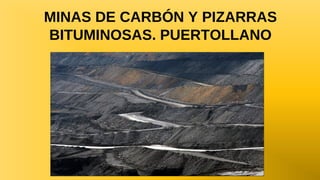

27. MINAS DE CARBÓN Y PIZARRAS
BITUMINOSAS. PUERTOLLANO

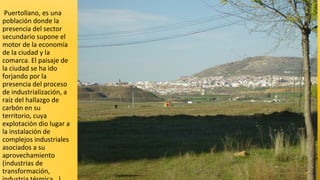

28. Puertollano, es una
población donde la
presencia del sector
secundario supone el
motor de la economía
de la ciudad y la
comarca. El paisaje de
la ciudad se ha ido
forjando por la
presencia del proceso
de industrialización, a
raíz del hallazgo de
carbón en su
territorio, cuya
explotación dio lugar a
la instalación de
complejos industriales
asociados a su
aprovechamiento
(industrias de
transformación,
Puertollano

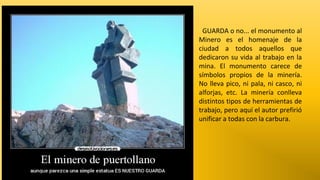

29. GUARDA o no... el monumento al
Minero es el homenaje de la
ciudad a todos aquellos que
dedicaron su vida al trabajo en la
mina. El monumento carece de
símbolos propios de la minería.
No lleva pico, ni pala, ni casco, ni
alforjas, etc. La minería conlleva
distintos tipos de herramientas de
trabajo, pero aquí el autor prefirió
unificar a todas con la carbura.

30. La cuenca carbonífera
de Puertollano se
encuentra al sur de esta
ciudad, es decir, en los
márgenes del río
Ojailén. Tiene una
superficie aproximada
de 100 km², entre las
150 minas y 37
demasías demarcadas,
con una longitud de 20
Km y una anchura

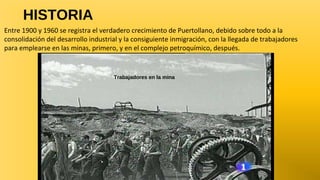

31. HISTORIA
Entre 1900 y 1960 se registra el verdadero crecimiento de Puertollano, debido sobre todo a la
consolidación del desarrollo industrial y la consiguiente inmigración, con la llegada de trabajadores
para emplearse en las minas, primero, y en el complejo petroquímico, después.
Trabajadores en la mina

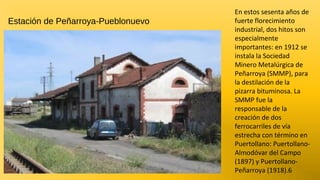

32. Estación de Peñarroya-Pueblonuevo
En estos sesenta años de
fuerte florecimiento
industrial, dos hitos son
especialmente
importantes: en 1912 se
instala la Sociedad
Minero Metalúrgica de
Peñarroya (SMMP), para
la destilación de la
pizarra bituminosa. La
SMMP fue la
responsable de la
creación de dos
ferrocarriles de vía
estrecha con término en
Puertollano: PuertollanoAlmodóvar del Campo
(1897) y PuertollanoPeñarroya (1918).6

33. Y en 1942 se funda la Empresa Nacional Calvo Sotelo por el Instituto Nacional de Industria con el fin de
obtener petróleo de las citadas pizarras, cuyo fruto es el actual Complejo Industrial Petroquímico de
Repsol-YPF. En 1955, la SMMP cedió sus ferrocarriles al Estado ante el déficit que arrastraban. Fueron
transferidos a FEVE. A principios de la década de 1960 se cierra la cuenca minera. En 1970 se cierran los
ferrocarriles.
Empresa Nacional Calvo Sotelo
Complejo Industrial Petroquímico de RepsolYPF

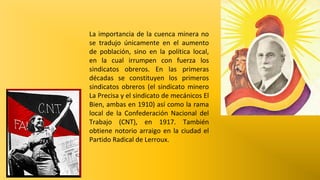

35. La importancia de la cuenca minera no
se tradujo únicamente en el aumento
de población, sino en la política local,
en la cual irrumpen con fuerza los
sindicatos obreros. En las primeras
décadas se constituyen los primeros
sindicatos obreros (el sindicato minero
La Precisa y el sindicato de mecánicos El
Bien, ambas en 1910) así como la rama
local de la Confederación Nacional del
Trabajo (CNT), en 1917. También
obtiene notorio arraigo en la ciudad el
Partido Radical de Lerroux.

36. En las elecciones municipales de 1914 una mayoría de concejales obreros (entre ellos uno socialista)
permiten la elección del primer alcalde obrero en la historia de Puertollano, el metalúrgico Eduardo
Gómez, que ocupa la alcaldía hasta 1916. A finales de la década de 1920, la mayoría de sindicatos
independientes se integran en la CNT o en la UGT .
Durante la posguerra, hubo un intento de
huelga en las minas en abril de 1964
simultáneo al de otras en Huelva y Asturias.
Con la inauguración de la línea de Alta
Velocidad, AVE, Madrid-Sevilla en el año
1992, se han dado nuevas perspectivas para
vitalizar la economía de la ciudad.

37. Minas
Mina de San Francisco

38. Mina “La
Extranjera”

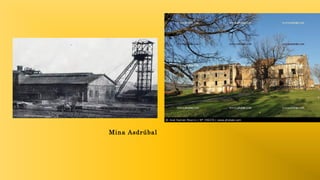

39. Mina Asdrúbal

40. Pozos
Pozo Norte
El Castillete del Pozo Norte, en la actualidad se
encuentra situado en la entrada del Museo de
la minería, en el lugar denominando “Parque
del Pozo Norte”.
En minería, los pozos se utilizan como
labores de acceso desde la superficie en las
minas subterráneas situadas por debajo del
nivel del fondo del valle

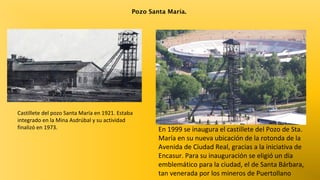

41. Pozo Santa María.
Castillete del pozo Santa María en 1921. Estaba
integrado en la Mina Asdrúbal y su actividad
finalizó en 1973.
En 1999 se inaugura el castillete del Pozo de Sta.
María en su nueva ubicación de la rotonda de la
Avenida de Ciudad Real, gracias a la iniciativa de
Encasur. Para su inauguración se eligió un día
emblemático para la ciudad, el de Santa Bárbara,
tan venerada por los mineros de Puertollano

42. El Terri
Un funicular conectaba al Terri con una estación ferroviaria
Es una montaña artificial que se fue
conformando con tierras estériles de
mina(un terri o terrero = lugar de vertido
de tierras), Hoy día El Terri, lo integran
aproximadamente 5 millones de metros
cúbicos de escombros, que llegaban
hasta el lugar mediante vagonetas
aéreas. Escombreras que han ido con el
tiempo mermando y perdiendo volumen
por compactación, quema de gases
interiores, y al ser utilizada su materia
para obras civiles. Lo que queda es, a
pesar de todo, una considerable
montaña artificial de la actividad laboral
que en sus entornos se realizó. Un
verdadero símbolo y emblema para
Puertollano que fue registrado por
fotógrafos, pintores, historiadores y
escritores a los que esta mole de
escombros no les ha sido indiferente y
al que yo vi funcionar. Hoy en día se ha
convertido en un parque.

43. Trabajadoras en la mina

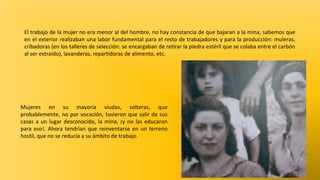

44. El trabajo de la mujer no era menor al del hombre, no hay constancia de que bajaran a la mina, sabemos que
en el exterior realizaban una labor fundamental para el resto de trabajadores y para la producción: muleras,
cribadoras (en los talleres de selección: se encargaban de retirar la piedra estéril que se colaba entre el carbón
al ser extraído), lavanderas, repartidoras de alimento, etc.
Mujeres en su mayoría viudas, solteras, que
probablemente, no por vocación, tuvieron que salir de sus
casas a un lugar desconocido, la mina, ¡y no las educaron
para eso!. Ahora tendrían que reinventarse en un terreno
hostil, que no se reducía a su ámbito de trabajo.

45. LA MINERÍA Y SU IMPACTO
MEDIOAMBIETAL
La actividad minera, como la
mayor parte de las actividades
que el hombre realiza para su
subsistencia, crea alteraciones
en el medio natural, desde las
más imperceptibles hasta las
representan claros impactos
sobre el medio en que se
desarrollan.
Un ejemplo claro es el mercurio
, lo podemos ver en el siguiente
esquema

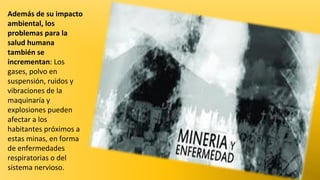

46. Además de su impacto
ambiental, los
problemas para la
salud humana
también se
incrementan: Los
gases, polvo en
suspensión, ruidos y
vibraciones de la
maquinaría y
explosiones pueden
afectar a los
habitantes próximos a
estas minas, en forma
de enfermedades
respiratorias o del
sistema nervioso.

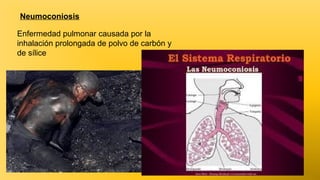

47. Neumoconiosis
Enfermedad pulmonar causada por la
inhalación prolongada de polvo de carbón y
de sílice

48. Mercurialismo o hidroginismo:
Vulgarmente conocido como “el
baile de San Vito” ya que la
intoxicación por mercurio afectaba
al sistema nervioso, y los enfermos
tenían espasmos
Síntomas:
•Afección al sistema inmunológico
•Alteración de los sistemas
genéticos y enzimáticos
•Daños al sistema nervioso:
coordinación, sentidos del tacto,
gusto, y visión.
•Inducción de un desarrollo anormal
de los embriones

49. PUERTOLLANO INDUSTRIAL

50. De “La Calvo Sotelo” a REPSOL
El complejo químico se inició en 1943 bajo el nombre de
Calvo Sotelo, pero no comenzará a funcionar hasta el año
1952.
Repsol era en un principio una marca de lubricantes española
comercializada por REPESA (Refinería de Petróleos de Escombreras,
fundada en 1948 bajo la estructura de CAMPSA). El Grupo Repsol se
creó en 1987, como resultado de la reordenación del sector
petrolero español.

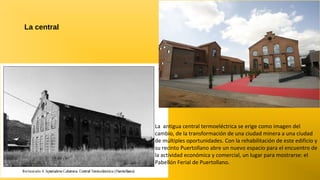

51. La central
La antigua central termoeléctrica se erige como imagen del
cambio, de la transformación de una ciudad minera a una ciudad
de múltiples oportunidades. Con la rehabilitación de este edificio y
su recinto Puertollano abre un nuevo espacio para el encuentro de
la actividad económica y comercial, un lugar para mostrarse: el
Pabellón Ferial de Puertollano.

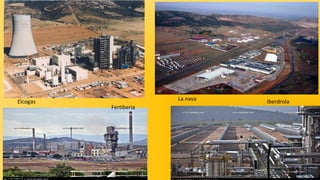

52. Elcogas
La nava
Fertiberia
Iberdrola

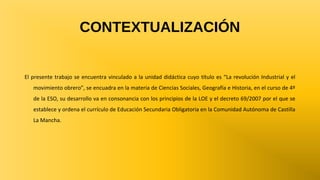

53. CONTEXTUALIZACIÓN
El presente trabajo se encuentra vinculado a la unidad didáctica cuyo título es “La revolución Industrial y el
movimiento obrero”, se encuadra en la materia de Ciencias Sociales, Geografía e Historia, en el curso de 4º
de la ESO, su desarrollo va en consonancia con los principios de la LOE y el decreto 69/2007 por el que se
establece y ordena el currículo de Educación Secundaria Obligatoria en la Comunidad Autónoma de Castilla
La Mancha.

54. OBJETIVOS. OGE y OEM
- Conocer el concepto de Revolución insdustrial y distinguir las fases del proceso.
- Identificar características, factores y causas que van a dar origen a el conjunto de transformaciones que se
producen con la industrialización a nivel mundial.
- Entender las consecuencias que lleva aparejadas el desarrollo industrial.
- Diferenciar las clases sociales de la nueva sociedad y los distintos modos de vida.
- Valorar el nacimiento del movimiento obrero como factor fundamental para la mejora de las condiciones
laborales del proletariado.
- Reconocer cronológicamente la distintas fases del proceso de industrialización en Puertollano interpretando
el paisaje industrial.

55. COMPETENCIAS
a) Social y ciudadanía. Comprenderemos la realidad social actual e histórica, además de conocer la evolución y
organización de las sociedad, sus logros en cuanto a progreso técnico, etc.
b) El conocimiento de la interacción con el mundo físico
Percibiremos y conoceremos el espacio físico donde se desarrolla la actividad industrial. Orientando al
alumnado sobre la observación e interpretación del paisaje industrial, propio de su entorno.
Analizar la acción del hombre en la utilización del espacio y sus recursos, tanto desde el punto de vista de los
problemas que a veces se generan (contaminación), como desde las acciones que se llevan a cabo para
asegurar la protección y cuidado del medio ambiente.
c) Cultural y artística Conocer y valorar las manifestaciones artísticas relevantes, por formar parte del
patrimonio industrial.

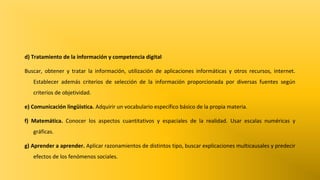

56. d) Tratamiento de la información y competencia digital
Buscar, obtener y tratar la información, utilización de aplicaciones informáticas y otros recursos, internet.
Establecer además criterios de selección de la información proporcionada por diversas fuentes según
criterios de objetividad.
e) Comunicación lingüistica. Adquirir un vocabulario específico básico de la propia materia.
f) Matemática. Conocer los aspectos cuantitativos y espaciales de la realidad. Usar escalas numéricas y
gráficas.
g) Aprender a aprender. Aplicar razonamientos de distintos tipo, buscar explicaciones multicausales y predecir
efectos de los fenómenos sociales.

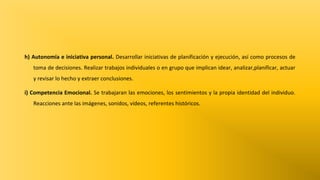

57. h) Autonomía e iniciativa personal. Desarrollar iniciativas de planificación y ejecución, así como procesos de
toma de decisiones. Realizar trabajos individuales o en grupo que implican idear, analizar,planificar, actuar
y revisar lo hecho y extraer conclusiones.
i) Competencia Emocional. Se trabajaran las emociones, los sentimientos y la propia identidad del individuo.
Reacciones ante las imágenes, sonidos, vídeos, referentes históricos.

58. CONCLUSIÓN
El trabajo se ha centrado en la minería y los tipos de industria que encontramos en Puertollano y Almadén, unas
zonas cercanas a Ciudad Real, y muy importantes por su actividad minera.
El objetivo que se busca con esta actividad es que los estudiantes aprecien el patrimonio histórico que les rodea
mostrandoles los lugares mas significativos, reflejo del desarrollo industrial y cultura de sus ciudades, y ayudarlos a
interpretar su entorno mas cercano.
Una visita didáctica sin duda es: en el “Museo de la Minería” como buen referente para conocer, cómo y por qué se
formó el carbón y cómo este hecho dio lugar a las oleadas migratorias como consecuencia de la industria, es foco de
atracción para buena cantidad de obreros. El museo adentra al visitante al conocimiento de la evolución histórica,
del hallazgo del carbón en 1973 y de cómo trabajan los obreros en las minas, visitando una recreación que se
asemeja con las galerías y la maquinaria utilizada.
