1. INTERPRETACION
PLANOS DE
INGENIERIA

2. INTRODUCCIONINTRODUCCION
A diferencia del Proyecto de Arquitectura, el proyecto de
Ingeniería usa los datos del proyecto de Arquitectura los
cuales son primordiales para la confección en los planos a
seguir, que son los que componen el proyecto definitivo.

3. INTRODUCCIONINTRODUCCION
La intención de esta presentación es de dar a conocer los
conceptos básicosconceptos básicos para la interpretación de los planos deplanos de
IngenieríaIngeniería.
El proyecto de Ingenieríaproyecto de Ingeniería comprende 3 documentos
básicos:
 Memoria de cálculo
 Planos
 Especificaciones técnicas

4. MEMORIA DE CÁLCULOMEMORIA DE CÁLCULO
Es el documento donde se indican:
 Las bases con las que se ejecutó el cálculo
(Resistencia de cálculo del terreno, Cargas admisibles,
Sobrecargas, Empujes, Resistencias de los materiales,
Peso de los materiales).
 Método de cálculo.
 Cálculos de todos los elementos.

5. PLANOSPLANOS
Son los dibujos de los elementos estructurales del edificio,
comprendiendo normalmente:
 Planta(s) de FundaciónFundación con sus detalles
 Planta(s) de EstructuraEstructura por nivel
 ElevacionesElevaciones de los eje estructurales
 Planta de losalosa(s) cuando existe
 DetallesDetalles
 Planta de TechumbreTechumbre

6.  Esta planta se dibuja según norma ESCALA 1:25 y 1:50.
En esta planta se representan los anchos de cimientos,
sobrecimientos, la ubicación de pilares.
 También se indica el SELLO DE FUNDACIÓN (cota ±
0,00) sello de nivel de piso terminado ( N.P.T.) y los cortes
transversales.
 Los cimientos y sobrecimientos se marcan con una línea
de trazo y punto en el centro de ellos, denominados EJES,
a cada uno se les designan números y letras.
Plano fundaciónPlano fundación

7. Plano fundaciónPlano fundación

8. Plano fundaciónPlano fundación

9. Plano fundaciónPlano fundación

10. Plano fundaciónPlano fundación

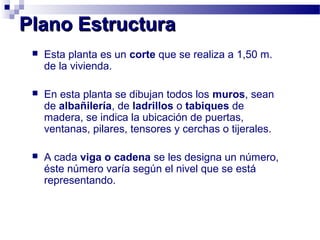

11. Plano EstructuraPlano Estructura
 Esta planta es un corte que se realiza a 1,50 m.
de la vivienda.
 En esta planta se dibujan todos los muros, sean
de albañilería, de ladrillos o tabiques de
madera, se indica la ubicación de puertas,
ventanas, pilares, tensores y cerchas o tijerales.
 A cada viga o cadena se les designa un número,
éste número varía según el nivel que se está
representando.

12. Plano EstructuraPlano Estructura

13. Plano EstructuraPlano Estructura

14. Plano EstructuraPlano Estructura

15. Plano Elevaciones de los ejePlano Elevaciones de los eje
estructuralesestructurales

16. Plano de estructuraPlano de estructura

17. PlantalosaPlantalosa

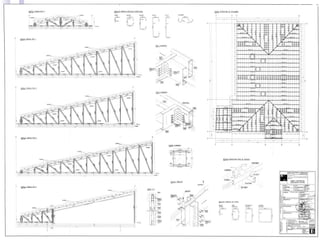

18. Planta techumbrePlanta techumbre

20. ESPECIFICACIONES TÉCNICASESPECIFICACIONES TÉCNICAS
Es el documento donde se indican las
condiciones técnicascondiciones técnicas para la construcción del
edificio:
 Calidad de los materiales
 Condiciones de colocación de los materiales
 Indicaciones de construcción de la estructura
 Procedimientos constructivos de las estructuras

21. INTERPRETACION
PLANOS DE
INSTALACIONES

22. Planta Agua PotablePlanta Agua Potable

23. Planta AlcantarilladoPlanta Alcantarillado

24. Planta AlcantarilladoPlanta Alcantarillado

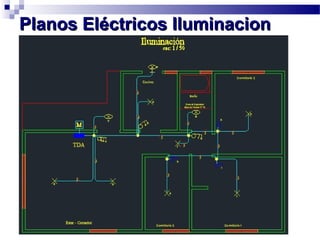

25. Planos Eléctricos IluminacionPlanos Eléctricos Iluminacion

26. Planos Eléctricos EnchufePlanos Eléctricos Enchufe

27. Planos de GasPlanos de Gas

28. Planos de GasPlanos de Gas
