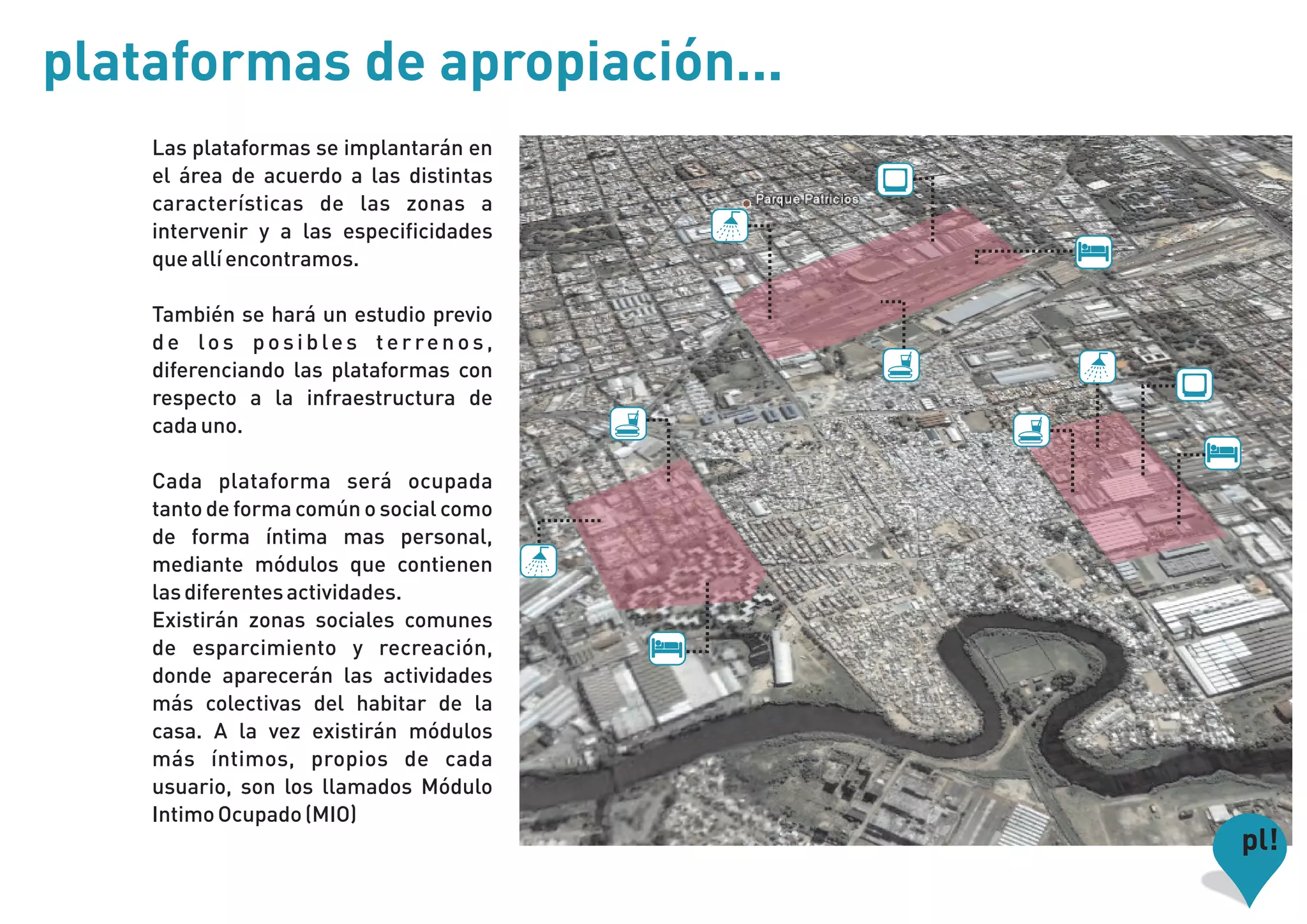

1. plataformas de apropiación...
Las plataformas se implantarán en
el área de acuerdo a las distintas
características de las zonas a
intervenir y a las especificidades
que allí encontramos.
También se hará un estudio previo
de los posibles terrenos,
diferenciando las plataformas con
respecto a la infraestructura de
cada uno.
Cada plataforma será ocupada
tanto de forma común o social como
de forma íntima mas personal,
mediante módulos que contienen
las diferentes actividades.
Existirán zonas sociales comunes
de esparcimiento y recreación,
donde aparecerán las actividades
más colectivas del habitar de la
casa. A la vez existirán módulos
más íntimos, propios de cada
usuario, son los llamados Módulo
Intimo Ocupado (MIO)
pl!
2. plataformas de apropiación...
Las Plataformas son el medio donde la ciudad se ocupa, donde se
ensaya este habitar alternativo, donde se exploran nuevos modos del
habitar... las plataformas representan una nueva solución alternativa
a la vivienda convencional.
Intentan reformular las maneras convencionales de habitación, en las
cuales lo público se adopta como propio, o mejor dicho, ya no se
distingue claramente entre lo íntimo y lo público.
Aquí aparecen desgajadas las actividades de una vivienda
convencional, pudiendo el usuario acceder a su dormitorio propio y
hacer uso de servicios comunitarios como cocinas y baños, tanto
permanente como eventualmente.
Las plataformas se implantan en el área de acuerdo a las distintas
características de las zonas a intervenir y a las especificidades que allí
encontramos; esto incluye, densidad poblacional, tipo de usuarios,
actividades, terrenos, etc.
Aumentando un poco más la lupa, se realiza también un estudio de los
posibles terrenos, diferenciandose las plataformas con respecto a la
infraestructura de cada uno de estos terrenos.
Cada plataforma será ocupada tanto de forma común o social como de
forma íntima mas personal, mediante módulos que contienen las
diferentes actividades.
Existirán zonas sociales comunes de esparcimiento y recreación,
donde aparecerán las actividades más colectivas del habitar de la
casa. A la vez existirán módulos más íntimos, propios de cada usuario,
son los llamados Módulo Intimo Ocupado (MIO) pl!
3. Plataformas tipo 1
Se crea un catálogo de plataformas
habitables de uso permanente o Plataformas tipo 2
prolongado, intentando solucionar el
problema de acceder a la vivienda Se crea un circuito de plataformas de
propia que existe en la zona. Estas a p ro p i a c i ó n a c o r t o p l a z o , o
plataformas intentan ser una forma de p l a t a fo r m a s d e p a s o , d e u s o
vivienda alternativa. eventual...
Se dirige la atención a aquellas PLATAFORMAS DE
personas de bajos recursos, al APROPIACIÓN Se colocarán estratégicamente en el
porcentaje de población marginada, a cruce de avenidas importantes de la
quienes no entran en ningún plan ni zona tratando de captar la mayor
programa habitacional por no llegar ni cantidad posible de usuarios en
siquiera al sueldo mínimo... movimiento, personas de paso,
turistas locales, etc. ofreciendoles una
Son sistemas de intercambio y parada amigable, un descanso, un
producción de construcción colectiva. break para luego continuar su camino;
Se realizan programas varios de o simplemente ir al baño, refrescarse y
incentivo al usuario para poder acceder continuar.
a estas plataformas, desde el Plataformas tipo 3
suministro de materiales para la auto- Se realizan una serie de Se genera además en estas
construcción de sus propios módulos intervenciones efímeras, casi plataformas, un espacio de interacción
íntimos hasta la oferta laboral para espontáneas a modo de evento, social, una instancia de intercambio
poder avanzar y crecer en las apuntadas a la intervención inmediata dinámico entre personas.
plataformas. Por esta razón es que las de vecinos, comerciantes de la zona,
plataformas se caracterizan por su gente que pasa por ahí, etc.
carácter evolutivo y mutante, por la Estas tendrán lugar en la calle, plazas,
personalización y apoderación del esquinas, o hasta alguna casa que
espacio. abra sus puertas, dependiendo de las
circunstancias del tiempo y lugar.
Se realizarán actividades socio-
culturales y de recreación,
incentivando la comunicación entre pl!
vecinos y el mayor uso del espacio
público como propio.
4. M módulo
I intimo
* proceso de adición de los MIOs
O ocupado
El Módulo Intimo Ocupado (MIO) pretende ser una pieza de uso
personal y accesible por cualquier usuario en situación
habitacional comprometida.
Existen MIOs con diferentes funciones las cuales si se suman
pueden llegar a formar un núcleo básico de vivienda
* MIO dormitorio
* MIO sshh y depósito
5. La vivienda es un elemento importante para garantizar la dignidad humana. Una “vivienda adecuada”
MIO
comprende más que un techo y las cuatro paredes de una habitación. La vivienda es esencial para una
vida normal saludable. Satisface profundas necesidades psicológicas de vida privada y espacio
personal; necesidades físicas de seguridad y protección de las inclemencias del tiempo y necesidades
timo o cupado sociales de puntos básicos de reunión donde forjar y alimentar relaciones importantes.
módulo in
Las plataformas de apropiación estan conformadas por módulos habitacionales con funciones diferenciadas que permitan a los habitantes
conectarse y separarse libremente. Esos módulos también podrían combinarse de manera infinita para conformar espacios comúnes,
adaptando el producto a su necesidad. Estos pueden ser utilizados como módulos individuales o combinados para obtener las más variadas
dimensiones.
El proyecto proporciona una gran flexibilidad y la posibilidad de reutilizar un contenedor marítimo desechado, generando una vivienda, a un
bajo costo.
Estos contenedores marítimos generan espacios arquitectónicos:
_flexibles
_reubicables
_ampliables.
Si se necesita un espacio adicional simplemente se debe agregar
un nuevo contenedor.
6. El Módulo Intimo Ocupado (MIO) pretende ser una
* proceso de adición de los MIOs
pieza de uso personal y accesible por cualquier
usuario en situación habitacional comprometida.
Las viviendas crecerán de acuerdo a las
necesidades reales de espacio de una familia,
permitiéndole a los integrantes más jóvenes del
núcleo familiar lograr independizarse, manteniendo
a su vez la integración con su núcleo familiar.
La vivienda se transforma según las necesidades de
la familia:
CRECE para solucionar la necesidad de espacio
habitable.
SE AGRUPA para crear complejas estructuras.
La utilización de contenedores es favorable ya que:
_Se reutiliza un equipamiento que en el mercado
se consigue a bajo precio.
_Gran rapidez de ejecución de los proyectos.
_Alta resistencia del modulo ante las inclemencias
meteorologicas.
_Fácil instalación en el lugar.
_Al ser modular, el crecimiento se realiza tipo
"grilla".
_Alta vida útil.
Carasteristicas:
_aislamiento de lana de vidrio o espuma de
poliuretano
_revestimiento de paredes y techo de melamina
blanca de 18 mm
_piso de madera
_carpinteria de aluminio
7. Existen MIOs con diferentes funciones las cuales si se suman pueden llegar a formar
un núcleo básico de vivienda
* MIO dormitorio
* MIO sshh y estar
El costo final por modulo de 32m2 es aproximadamente U$4.000 Dimensiones:
_6,058 x 2,438 x 2,438 m
Los contenedores se pueden conseguir en el puerto de buenos aires
a un bajo costo ya que estos se encuentran en desuso.
Se realizarán tareas conjuntas entre los vecinos y el municipio con
el fin de realizar la adaptación de los modulos para su futuro uso
por parte de estos vecinos.
8. MIO
módulo in
timo ocupado
Módulo intimo ocupado conformado por materiales de fácil adquisición y bajo costo, sus
dimensiones son parecidas a las de un contenedor el cual es apto para su habitabilidad.
Ecoplak: material que se obtiene mediante el proceso de reciclaje de los empaques
tetrapack o tetrabrick. El Ecoplak permite la construcción de estructuras habitacionales de
bajo costo y larga durabilidad. Asimismo, el Ecoplak tiene aplicaciones diversas para la
fabricación de pisos, muebles y tejados.
Aislante de celulosa reciclada: paneles semirrígidos de alta densidad fabricados a partir
de diarios viejos y un 7-10% de fibras de poliolefinas. La celulosa permite absorber hasta
un 17% de humedad sin pérdida de eficacia aislante.
Ecoplak
Pallets: (Unión de las piezas) La unión de tablas entre sí, se efectuará con clavos cuya
longitud supere en 5mm la suma de los espesores de las mismas.
9. 5 pallets = 6 metros
3 pallets = 3 metros
* costos
para placa de 18 m2_
Pallets_ $140 x 15 unidades = $2520
Ecoplak_$300 x 6 unidades = $1800
Aislante_$210 x 18 unidades= $3780
Ecoplak_$300 x 6 unidades = $1800
TOTAL = $9900 _ U$S 480
Total aproximado del módulo = U$S 2500
revestimiento: ecoplak Mano de obra: vecinos que van a hacer uso
de los mismos
aislante: celulosa reciclada
estructura: pallets
* dimensiones de fabrica
Pallets _ 1,0 x 1,2 mts
revestimiento: ecoplak Ecoplak _ 1,22 x 2,44 mts
Celulosa _ m2
10.
11. MIO
módulo in
timo ocupado
Ecoplak: material que se obtiene mediante el proceso de reciclaje de los empaques
tetrapack o tetrabrick. El Ecoplak permite la construcción de estructuras habitacionales de
bajo costo y larga durabilidad. Asimismo, el Ecoplak tiene aplicaciones diversas para la
fabricación de pisos, muebles y tejados.
Aislante de celulosa reciclada: paneles semirrígidos de alta densidad fabricados a partir
de diarios viejos y un 7-10% de fibras de poliolefinas. La celulosa permite absorber hasta
un 17% de humedad sin pérdida de eficacia aislante.
Ecoplak
Madera laminada: se forma con piezas de madera, unidas con adhesivo, por sus extremos y
caras, de manera tal que las fibras queden paralelas al eje del elemento. De esta forma se
pueden obtener elementos, que no están limitados en cuanto a su sección transversal,
longitud o forma.
12. posible pavimento de madera
* costos
Madera_ $?????
placas de ecoplack
aislante de celulosa
placas de ecoplack
Ecoplak_$300 / unidad vigas y correas de madera
Aislante_$210 / unidad
Ecoplak_$300 / unidad
Total aproximado del módulo = U$S ???
Mano de obra: vecinos que van a hacer uso
de los mismos
* dimensiones de fabrica
Ecoplak _ 1,22 x 2,44 mts
Celulosa _ m2
13. MIO
módulo in
timo o cupado
Creación del módulo a través de
materiales de propia recolección por parte
de los usuarios del mio, en este caso
botellas plásticas
Dejar de percibir los plásticos como
inservibles se genera un mayor cuidado
del medio ambiente y se promueve el
desarrollo social de las clases menos
favorecidas, ya que pueden acceder a
vivienda propia a bajos costos.
