El Protoboard
- 1. “EL RPOTTOBOARD” PRESENTADO A JOSÉDAVID LÓPEZ GABRIELA ALEJANDRA ALUMNA PAREDES CURSO 10-01
- 2. INTRODUCCIÓN Es una especiede tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
- 3. ¿QUÉ ES UN PROTOBOARD? Esuna herramienta indispensable para aquellos que empiezan a experimentar con circuitos electrónicos, permite armar de una forma rápida y sencilla cualquier tipo de circuitos. Consta de un gran numero de agujeros que permite insertar los elementos en él.
- 4. ¿POR QUÉ ELEMENTOS ESTACONSTITUIDO UN PROTOBOARD? se encuentra compuesto de un material aislante, generalmente de plástico; la cual presenta perforaciones para permitir insertar algún componente electrónico sin necesidad de soldadura. Internamente presenta laminillas metálicas para la conexión eléctrica. Estas laminillas forman bloques para permitir la conexión. Estos bloques son uno central y dos a los costados. Las separaciones entre orificios es de 1/10” (2.54 mm) lo cual es una medida estándar en la separación de pines de los circuitos integrados y otros componentes electrónicos.
- 5. ¿QUÉ PERMITE HACER LAPROTOBARD? Permite modificar y montar fácil y rápidamente circuitos electrónicos sin necesidad de soldaduras, y muchas veces sin herramientas. Una vez que el circuito bajo experimentación esta funcionando correctamente sobre el protoboard puede procederse a su construcción definitiva sobre un circuito impreso usando soldaduras para fijar e interconectar los componentes.
- 6. ¿A TRAVÉS DE QUESE REALIZA EL CONTACTO ELECTICO? Se realiza a través de laminillas en las que se insertan las terminales de los componentes. Estas no son visibles ya que se encuentran por debajo de la cubierta plástica aislante.
- 7. ¿QUÉ PASA CON LASCOLUMNAS A CADA LADO DEL CANAL CENTRAL? Estas columnas no están unidas, lo que establece dos aéreas de conexión para el circuito.
- 8. ¿SOBRE QUE SE HACEEL ENSAMBLE DEL PROTOTIPO DE UN CIRCUITO? se hace sobre un elemento llamado protoboard. Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
- 9. ¿QUÉ NOMBRE RECIBE LAUNIÓN HORIZONTAL DE LAS FILAS EXTERNAS DEL PROTOBOARD? Se llaman buses, la mayoría de las portoboards trae dos a cada lado y se utilizan generalmente para manejar en ellos voltajes de alimentación.
- 10. ¿PARA QUE SE UTILIZANLOS AGUJEROS DEL CENTRO DEL PROTOBOARD? Se utilizan para armar los circuitos, en tanto que los agujeros que forman las filas están en la parte inferior y superior se usan para distribuir la tensión al circuito. Por eso se puede ver una línea roja y una línea azul, normalmente se utiliza el rojo para marcar VCC y el azul para GND.
- 11. ¿QUÉ PERMITEN HACER LOSAGUJEROS CENTRALES? Permite insertar en él los elementos de la forma que se desee, pero teniendo en cuenta que se deben separar los pines de los elementos, ubicándoles en columnas distintas.
- 12. ¿ DONDE ESTÁN UBICADOSLOS CIRCUITOS INTEGRADOS? Están puestos en la parte central para que se puedan separar los de sus extremos, de esta forma no se permite el contacto entre sus pines y seria la manera correcta para que la resistencia cumpla su función.

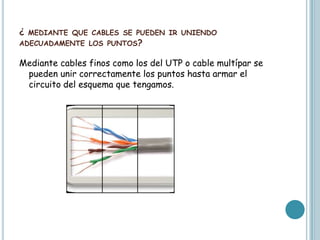

- 13. ¿ MEDIANTE QUE CABLESSE PUEDEN IR UNIENDO ADECUADAMENTE LOS PUNTOS? Mediante cables finos como los del UTP o cable multípar se pueden unir correctamente los puntos hasta armar el circuito del esquema que tengamos.
- 14. ¿POR QUE ESTA CONSTITUIDAUNA PROTOBOARD? Esta constituida por un arreglo matricial de contactos. Éstos están separado entre si por una distancia de 0,1 pulgadas, distancia que corresponde a la separación entre pines o terminales de los circuitos integrados, principales componentes de los circuitos electrónicos actuales
