1. LOGICA Y ALGORITMO
Prof. Guillermo A. Sánchez.

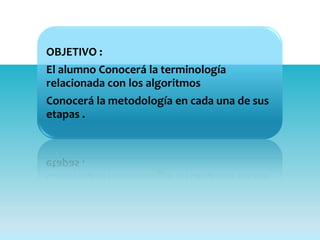

2. OBJETIVO :
El alumno Conocerá la terminología
relacionada con los algoritmos
Conocerá la metodología en cada una de sus
etapas .

3. Un algoritmo es una serie de pasos organizados
que describe el proceso que se debe seguir, para
dar solución a un problema especifico.
Cualitativos Cuantitativos
cálculos numéricos
pasos utilizando
para definir los pasos
palabras
del proceso.

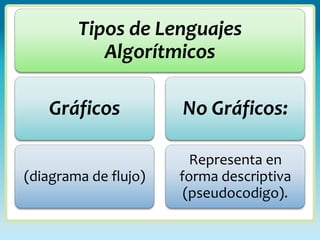

4. Tipos de Lenguajes
Algorítmicos
Gráficos No Gráficos:
Representa en
(diagrama de flujo) forma descriptiva
(pseudocodigo).

5. Metodología para la solución de problemas por
medio de computadora
•Es importante que se conozca lo que se desea que
Definición del realice la computadora
Problema
• Es necesario definir:
•Los datos de entrada.
•Cual es la información que se desea producir
Análisis del (salida)
Problema •Los métodos y fórmulas que se necesitan para
procesar los datos.

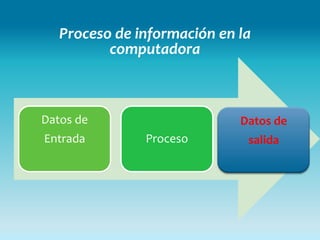

6. Proceso de información en la
computadora
Datos de Datos de
Entrada Proceso salida

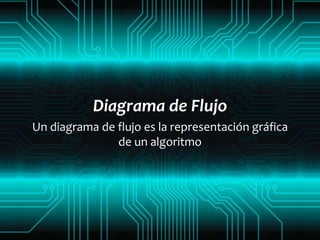

7. Diagrama de Flujo
Un diagrama de flujo es la representación gráfica
de un algoritmo

8. SÍMBOLO DESCRIPCIÓN
Indica el inicio y el final de nuestro
diagrama de flujo.
Indica la entrada y salida de datos
Símbolo de proceso y nos indica la asignación de
un valor en la memoria y/o la ejecución de una
operación aritmética.
NO SI
A =5 Símbolo de decisión indica la realización de una
comparación de valores.

9. Diagrama de Flujo
Herramienta DFD

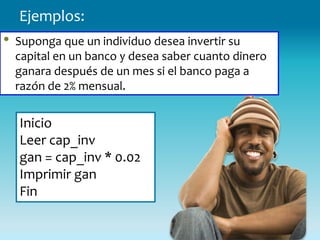

11. Ejemplos:
• Suponga que un individuo desea invertir su
capital en un banco y desea saber cuanto dinero
ganara después de un mes si el banco paga a
razón de 2% mensual.
Inicio
Leer cap_inv
gan = cap_inv * 0.02
Imprimir gan
Fin

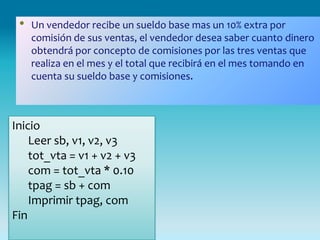

12. • Un vendedor recibe un sueldo base mas un 10% extra por
comisión de sus ventas, el vendedor desea saber cuanto dinero
obtendrá por concepto de comisiones por las tres ventas que
realiza en el mes y el total que recibirá en el mes tomando en
cuenta su sueldo base y comisiones.
Inicio
Leer sb, v1, v2, v3
tot_vta = v1 + v2 + v3
com = tot_vta * 0.10
tpag = sb + com
Imprimir tpag, com
Fin

13. Problemas Secuenciales
• Una tienda ofrece un descuento del 15% sobre el total de la
compra y un cliente desea saber cuanto deberá pagar
finalmente por su compra.
• Un alumno desea saber cual será su calificación final en la
materia de Algoritmos. Dicha calificación se compone de los
siguientes porcentajes:
55% del promedio de sus tres calificaciones parciales.
30% de la calificación del examen final.
15% de la calificación de un trabajo final.

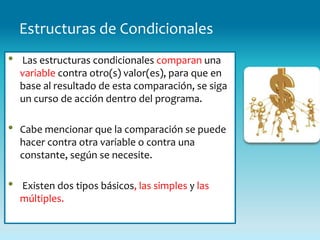

14. Estructuras de Condicionales
• Las estructuras condicionales comparan una
variable contra otro(s) valor(es), para que en
base al resultado de esta comparación, se siga
un curso de acción dentro del programa.
• Cabe mencionar que la comparación se puede
hacer contra otra variable o contra una
constante, según se necesite.
• Existen dos tipos básicos, las simples y las
múltiples.

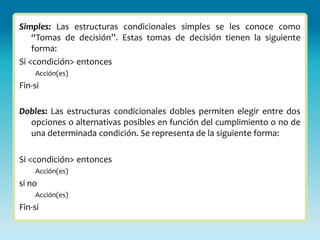

15. Simples: Las estructuras condicionales simples se les conoce como
“Tomas de decisión”. Estas tomas de decisión tienen la siguiente
forma:
Si <condición> entonces
Acción(es)
Fin-si
Dobles: Las estructuras condicionales dobles permiten elegir entre dos
opciones o alternativas posibles en función del cumplimiento o no de
una determinada condición. Se representa de la siguiente forma:
Si <condición> entonces
Acción(es)
si no
Acción(es)
Fin-si

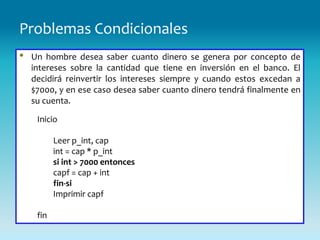

16. Problemas Condicionales
• Un hombre desea saber cuanto dinero se genera por concepto de
intereses sobre la cantidad que tiene en inversión en el banco. El
decidirá reinvertir los intereses siempre y cuando estos excedan a
$7000, y en ese caso desea saber cuanto dinero tendrá finalmente en
su cuenta.
Inicio
Leer p_int, cap
int = cap * p_int
si int > 7000 entonces
capf = cap + int
fin-si
Imprimir capf
fin

17. • Determinar si un alumno
aprueba o reprueba un curso,
sabiendo que aprobara si su
promedio de tres calificaciones
es mayor o igual a 70; reprueba
en caso contrario.
Inicio
Leer calif1, calif2, calif3
prom = (calif1 + calif2 + calif3)/3
Si prom >= 70 entonces
Imprimir “alumno aprobado”
si no
Imprimir “alumno reprobado”
Fin-si
Fin

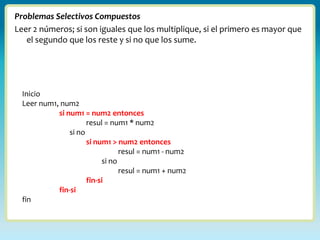

18. Problemas Selectivos Compuestos
Leer 2 números; si son iguales que los multiplique, si el primero es mayor que
el segundo que los reste y si no que los sume.
Inicio
Leer num1, num2
si num1 = num2 entonces
resul = num1 * num2
si no
si num1 > num2 entonces
resul = num1 - num2
si no
resul = num1 + num2
fin-si
fin-si
fin

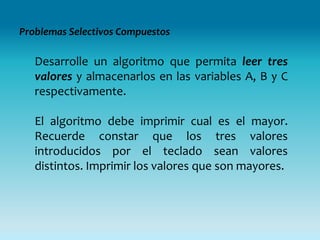

20. Problemas Selectivos Compuestos
Desarrolle un algoritmo que permita leer tres
valores y almacenarlos en las variables A, B y C
respectivamente.
El algoritmo debe imprimir cual es el mayor.
Recuerde constar que los tres valores
introducidos por el teclado sean valores
distintos. Imprimir los valores que son mayores.

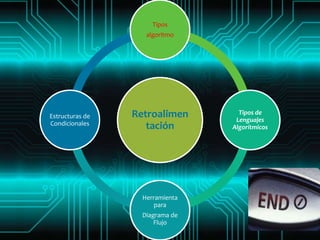

21. Tipos
algoritmo
Estructuras de Retroalimen Tipos de
Lenguajes
Condicionales
tación Algorítmicos
Herramienta
para
Diagrama de
Flujo
