2. Determinación de microestructuras
Resumen
En la práctica se analizó dos clases de materiales desconocidos, el proceso para lograr
conocer que materiales eran, consistía en que en un banco de lija se debía colocar una
lija de 600 y fijarse en la muestra cual era el último sentido que habían lijado para
posteriormente lijar de forma normal a este último, se debía lijar de manera que se
pierda el lijado anterior sin presionar mucho la muestra sobre el banco de lija ya que
esto hacia que se produzcan unas rayas profundas lo que dañaba la muestras, en este
procedimiento se deber colocar agua sobre la lija para que al momento de lijar no se
caliente demasiado la muestra, luego se cambia la lija se coloca una 1000 y se realiza el
mismo paso anteriormente mencionado.
Una vez terminado con el lijado se toma la muestra y se le coloca pasta de diamante y
se la lleva a la pulidora universal donde se sostuvo la muestra sin presionarla sobre el
disco de la pulidora, esto se hizo duramente aproximadamente cinco minutos.
Para finalizar se prepara la muestras para poder ser analizada con el microscopio
metalográfico, se colocó sobre la muestras ácido fluorhídrico al 0.5% el cual se debió
secar con una secadora pero teniendo cuidado de que no se queme la muestra, se
lleva la muestra una vez seca al microscopio se enfocó y se comparó con graficas de
estructuras ya conocidas dando como resultado de que era aluminio los materiales
desconocidos.
Enfoque experimental
Banco para Lija
Este banco consiste en un bandeja
metálica donde se coloca una placa de
vidrio dentro de ella con una especie
de vinchas que hacen la función de
soporte de la placa adicional a esto
posee una rejilla con agarre para poder
asegurar la lija que facilita al momento
de lijar.
Imagen 1Banco para lija

3. Pulidora universal
La función es dejar un material
rústico (metales) en un material
pulido es decir con brillo liso sin
aspereza. Esto se logra de
acuerdo al tipo de abrasivo o paño
para usar en la máquina pulidora.
En este maquina se llevó acabo un
pulido fino, esta máquina consta
con un panel y regulador de rpm
una cabina donde se colocan los
discos y necesariamente su
respectivo lubricante con un seguro
circular.
Microscopio metalográfico
Este tipo de microscopio es de uso
común para el control de calidad y
producción en los procesos
industriales. Con ellos, es posible
realizar mediciones en los
componentes mecánicos y
electrónicos, permite además
efectuar el control de superficie y el
análisis óptico de los metales. De
acuerdo al propósito de uso, existen
multitud de variedades dependiendo
del tipo de objetivos, oculares,
aumento máximo permitido, enfoque,
etc. Este tipo de microscopio difiere de
los biológicos en que el objeto a
estudiar se ilumina con luz reflejada, ya
que las muestras cristalográficas son
opacas a la luz.
Su funcionamiento está basado en la
reflexión de un haz de luz horizontal que proviene de la fuente, dicha reflexión se produce, por
medio de un reflector de vidrio plano, hacia abajo, a través del objetivo del microscopio sobre
la superficie de la muestra. Parte de esta luz incidente, reflejada desde la superficie de la
muestra se amplificará al pasar a través del sistema inferior de lentes, llegará al objetivo y
Imagen 2Pulidora universal
Imagen 3Microscopio metalográfico

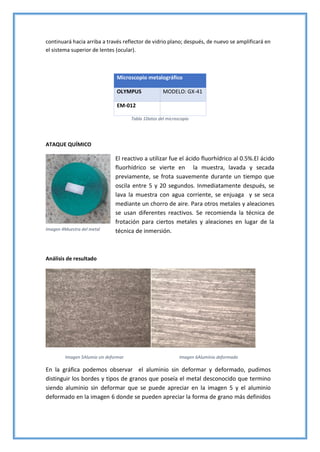

4. continuará hacia arriba a través reflector de vidrio plano; después, de nuevo se amplificará en
el sistema superior de lentes (ocular).
Microscopio metalográfico
OLYMPUS MODELO: GX-41
EM-012
Tabla 1Datos del microscopio
ATAQUE QUÍMICO
El reactivo a utilizar fue el ácido fluorhídrico al 0.5%.El ácido
fluorhídrico se vierte en la muestra, lavada y secada
previamente, se frota suavemente durante un tiempo que
oscila entre 5 y 20 segundos. Inmediatamente después, se
lava la muestra con agua corriente, se enjuaga y se seca
mediante un chorro de aire. Para otros metales y aleaciones
se usan diferentes reactivos. Se recomienda la técnica de
frotación para ciertos metales y aleaciones en lugar de la
técnica de inmersión.
Análisis de resultado
Imagen 5Alumio sin deformar Imagen 6Aluminio deformado
En la gráfica podemos observar el aluminio sin deformar y deformado, pudimos
distinguir los bordes y tipos de granos que poseía el metal desconocido que termino
siendo aluminio sin deformar que se puede apreciar en la imagen 5 y el aluminio
deformado en la imagen 6 donde se pueden apreciar la forma de grano más definidos
Imagen 4Muestra del metal

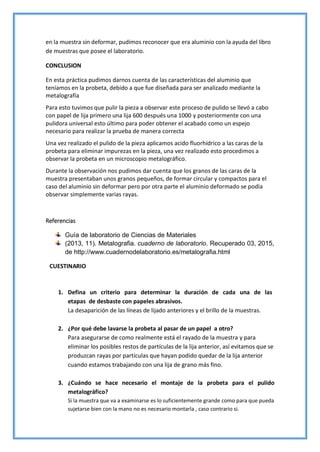

5. en la muestra sin deformar, pudimos reconocer que era aluminio con la ayuda del libro
de muestras que posee el laboratorio.
CONCLUSION
En esta práctica pudimos darnos cuenta de las características del aluminio que
teníamos en la probeta, debido a que fue diseñada para ser analizado mediante la
metalografía
Para esto tuvimos que pulir la pieza a observar este proceso de pulido se llevó a cabo
con papel de lija primero una lija 600 después una 1000 y posteriormente con una
pulidora universal esto último para poder obtener el acabado como un espejo
necesario para realizar la prueba de manera correcta
Una vez realizado el pulido de la pieza aplicamos acido fluorhídrico a las caras de la
probeta para eliminar impurezas en la pieza, una vez realizado esto procedimos a
observar la probeta en un microscopio metalográfico.
Durante la observación nos pudimos dar cuenta que los granos de las caras de la
muestra presentaban unos granos pequeños, de formar circular y compactos para el
caso del aluminio sin deformar pero por otra parte el aluminio deformado se podía
observar simplemente varias rayas.
Referencias
Guía de laboratorio de Ciencias de Materiales
(2013, 11). Metalografia. cuaderno de laboratorio. Recuperado 03, 2015,
de http://www.cuadernodelaboratorio.es/metalografia.html
CUESTINARIO
1. Defina un criterio para determinar la duración de cada una de las
etapas de desbaste con papeles abrasivos.
La desaparición de las líneas de lijado anteriores y el brillo de la muestras.
2. ¿Por qué debe lavarse la probeta al pasar de un papel a otro?
Para asegurarse de como realmente está el rayado de la muestra y para
eliminar los posibles restos de partículas de la lija anterior, así evitamos que se
produzcan rayas por partículas que hayan podido quedar de la lija anterior
cuando estamos trabajando con una lija de grano más fino.
3. ¿Cuándo se hace necesario el montaje de la probeta para el pulido
metalográfico?
Si la muestra que va a examinarse es lo suficientemente grande como para que pueda
sujetarse bien con la mano no es necesario montarla , caso contrario si.

6. 4. ¿Defina que es pulido y qué es ataque. Cuando se hace necesario uno u otro?
Los granos y otras características de los metales no pueden verse al menos que
la muestra se desbaste y se pula para eliminar las ralladuras por otra parte el
propósito del ataque químico es hacer visibles las características estructurales
del metal o aleación. El proceso debe ser tal que queden claramente
diferenciadas las partes de la micro estructura. Esto se logra mediante un
reactivo apropiado que somete a la superficie pulida a una acción química.
5. En caso de atacar un policristal pulido, cómo puede actuar la corrosión
para evidenciar la existencia de los diferentes granos?
El ataque químico pondrá de manifiesto la estructura del metal ya que atacará
los bordes de los granos y afectará de manera diferente a las distintas fases
presentes en el policristal.
6. ¿Cómo puede dar una indicación del tamaño del grano de un policristal?
En un policristal, no todos los granos tienen el mismo tamaño. Siempre hay una
distribución de tamaños; frecuentemente a esta distribución se le asocia su
valor medio, para describirla.
Ejercicios post-laboratorio:
A. Defina un criterio para determinar la duración de cada una de las etapas de
desbaste con papeles abrasivos.
La desaparición de las líneas de lijado anteriores y el brillo de la muestras.
B. Cómo puede dar una indicación del tamaño del grano de un policristal?
En un policristal, no todos los granos tienen el mismo tamaño. Siempre hay una
distribución de tamaños; frecuentemente a esta distribución se le asocia su valor
medio, para describirla.
