La práctica midió la corriente, desfase, voltaje de entrada y salida para diferentes frecuencias en un circuito RL. Al aumentar la frecuencia, la corriente y voltaje de salida disminuyen mientras que el voltaje de entrada aumenta, debido a que la impedancia de una bobina aumenta con la frecuencia.

1. PRÁCTICA 4
I Z Desfase Vr Vl
Valor Medio 0.89mA 6.4 36º 8.93 5.69

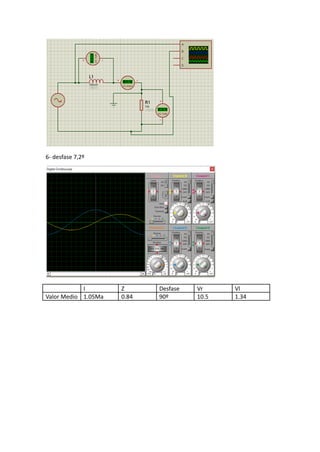

2. 6- desfase 7,2º
I Z Desfase Vr Vl
Valor Medio 1.05Ma 0.84 90º 10.5 1.34

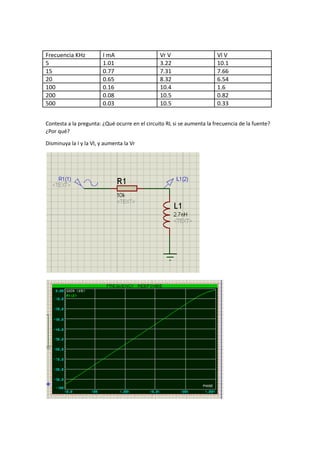

3. Frecuencia KHz I mA Vr V Vl V
5 1.01 3.22 10.1
15 0.77 7.31 7.66
20 0.65 8.32 6.54
100 0.16 10.4 1.6
200 0.08 10.5 0.82
500 0.03 10.5 0.33
Contesta a la pregunta: ¿Qué ocurre en el circuito RL si se aumenta la frecuencia de la fuente?
¿Por qué?
Disminuya la I y la Vl, y aumenta la Vr

4. j
