El documento presenta los valores medios de intensidad, impedancia, desfase, voltaje de red y voltaje en el condensador para dos frecuencias diferentes. También muestra cómo estos valores varían al aumentar la frecuencia de la fuente desde 200Hz hasta 50KHz, haciendo que el voltaje en el condensador disminuya. Esto se debe a que a mayor frecuencia, el condensador tiene menos tiempo para cargarse.

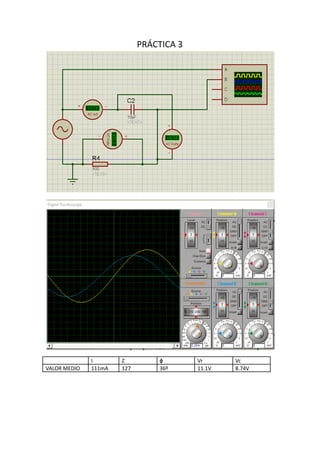

1. PRÁCTICA 3
I Z ϕ Vr Vc
VALOR MEDIO 111mA 127 36º 11.1V 8.74V

2. El desfase (ϕ) entre tensión e intensidad son 90º.
I Z ϕ Vr Vc
Valor Medio 139mA 101.4 9º 13.9V 2.2V

3. FRECUENCIA I Vr Vc
200 Hz 111 11,1 8.74
1KHz 139 13.9 2.2
5KHz 141 14.1 0.44
10KHz 141 14.1 0.22
20KHz 141 14.1 0.11
50KHz 141 14.1 0.04
¿Qué ocurre en el circuito RC si se aumenta la frecuencia de la fuente? ¿Por qué?
Al aumentar la f baja el voltaje en el condensador.
