Este informe describe un experimento para probar el estado de un diodo zener usando un circuito simple. El circuito incluye dos diodos zener de 5.6V, dos resistencias de 1kohm y un condensador electrolítico de 250 microfaradios. El procedimiento explica cómo medir el diodo zener con un multímetro y luego montar el circuito en una placa de pruebas para ajustar y probar la tensión.

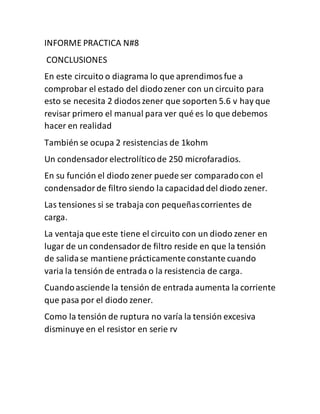

1. INFORME PRACTICA N#8
CONCLUSIONES
En este circuito o diagrama lo que aprendimosfue a
comprobar el estado del diodozener con un circuito para
esto se necesita 2 diodoszener que soporten 5.6 v hay que
revisar primero el manual para ver qué es lo que debemos
hacer en realidad
También se ocupa 2 resistencias de 1kohm
Un condensadorelectrolíticode 250 microfaradios.
En su función el diodo zener puede ser comparadocon el
condensadorde filtro siendo la capacidaddel diodo zener.
Las tensiones si se trabaja con pequeñascorrientes de
carga.
La ventaja que este tiene el circuito con un diodo zener en
lugar de un condensadorde filtro reside en que la tensión
de salidase mantiene prácticamente constante cuando
varia la tensión de entrada o la resistencia de carga.
Cuandoasciende la tensión de entrada aumenta la corriente
que pasa por el diodo zener.
Como la tensión de ruptura no varía la tensión excesiva
disminuye en el resistor en serie rv

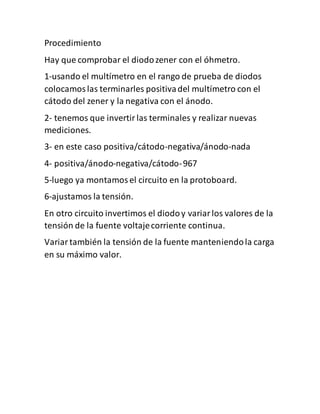

2. Procedimiento
Hay que comprobar el diodozener con el óhmetro.

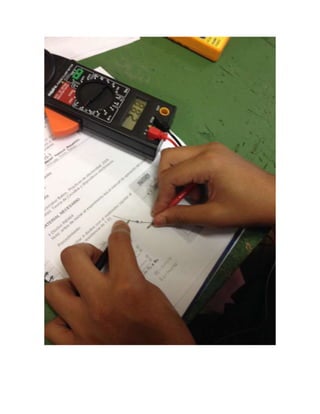

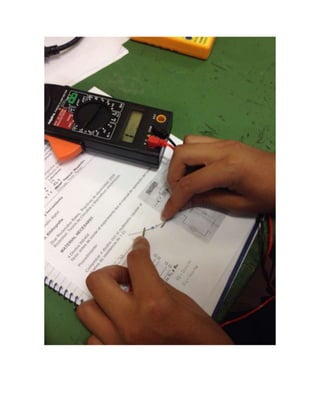

1-usando el multímetro en el rango de prueba de diodos
colocamoslas terminarles positivadel multímetro con el
cátodo del zener y la negativa con el ánodo.
2- tenemos que invertirlas terminales y realizar nuevas
mediciones.
3- en este caso positiva/cátodo-negativa/ánodo-nada
4- positiva/ánodo-negativa/cátodo-967

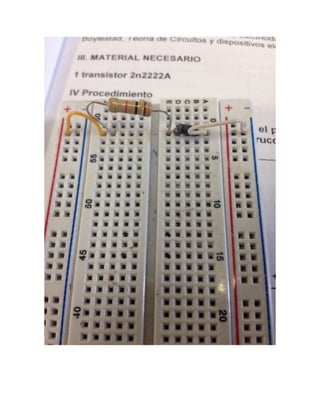

5-luego ya montamosel circuito en la protoboard.
6-ajustamos la tensión.
En otro circuito invertimos el diodoy variarlos valores de la
tensión de la fuente voltajecorriente continua.
Variartambién la tensión de la fuente manteniendola carga
en su máximo valor.

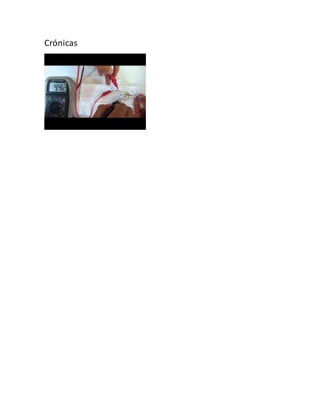

3. Crónicas
