Este documento describe una práctica de laboratorio sobre el protocolo OSPF. El objetivo de la práctica era revisar el funcionamiento de OSPF configurando una topología de red propuesta y verificando la conectividad, rutas, vecinos OSPF e interfaces. El estudiante logró implementar con éxito la topología, comprobar la conectividad, y verificar el estado y configuración de OSPF.

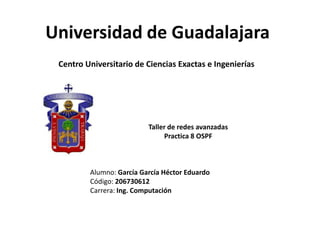

1. Universidad de Guadalajara
Centro Universitario de Ciencias Exactas e Ingenierías
Taller de redes avanzadas
Practica 8 OSPF
Alumno: García García Héctor Eduardo
Código: 206730612
Carrera: Ing. Computación

2. Objetivo
El objetivo de esta practica es revisar el
funcionamiento de OSPF
un protocolo de enrutamiento jerárquico de
pasarela interior, de envestidura
dinámica IGP (Interior Gateway Protocol), que
usa el algoritmo SmothWall Dijkstra enlaceestado (LSE - Link State Algorithm) para calcular
la ruta más corta posible

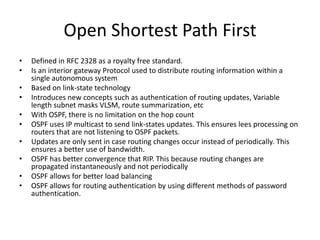

3. Open Shortest Path First
•
•
•
•
•
•
•
•
•
•
Defined in RFC 2328 as a royalty free standard.
Is an interior gateway Protocol used to distribute routing information within a
single autonomous system
Based on link-state technology
Introduces new concepts such as authentication of routing updates, Variable
length subnet masks VLSM, route summarization, etc
With OSPF, there is no limitation on the hop count
OSPF uses IP multicast to send link-states updates. This ensures lees processing on
routers that are not listening to OSPF packets.
Updates are only sent in case routing changes occur instead of periodically. This
ensures a better use of bandwidth.
OSPF has better convergence that RIP. This because routing changes are
propagated instantaneously and not periodically
OSPF allows for better load balancing
OSPF allows for routing authentication by using different methods of password
authentication.

5. Desarrollo de la practica
• 1.- Armar la maqueta propuesta configurando solo interfaces ethernet y
serial. Note que la maqueta propuesta utiliza VLSM.
• 2.- Verificar conectividad con PING desde el Router hacia PC y Router
vecinos.
• 3.- Habilite OSPF de area 0
• 4.- Verificar el anuncio de redes con “Show ip route”
• 5.- Conteste las siguientes preguntas
• A.- ¿Cuántas redes aparecen en la tabal de enrutamiento?
• B.- ¿Cuántas debería de aparecer?
• 6.- Verifique estatus de OSPF
• A.- show ip ospf
• B.- show ip ospf neighbor
• C.- show ip ospf interface
• 7.- Elaborar reporte individual y subir en un comentario al blog.

6. Maqueta propuesta

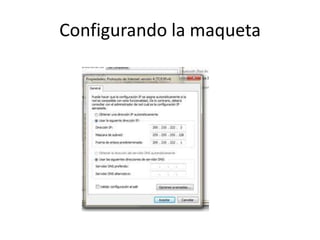

7. Configurando la maqueta

10. Ping desde router

11. Ping pc después de configurar OSPF

12. Show ip route

13. Preguntas
• ¿Cuántas redes
aparecen en la tabla de
enrutamiento?
• 5 redes
• ¿Cuántas deberían de
aparecer?
• 5 redes

14. Verificando estado de OSPF

15. Show ip ospf neighbor

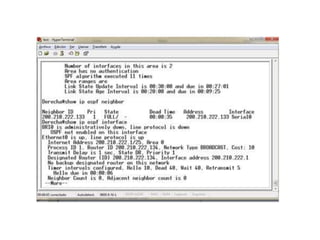

17. Show ip ospf interface

18. Router OSPF

19. Conclusión
• Una practica gracias a el conocimiento
adquirido en las anteriores fácil de
implementar, es interesante el manejo de las
áreas en OSPF porque se podrían hacer varias
configuraciones diferentes de interconexiones,
además de que no importa el numero de
saltos que las tramas puedan dar.
