Este documento describe una práctica de configuración de RIP v2 usando tres routers Cisco 2500, cables de consola y seriales, y tres laptops. La práctica involucra armar la red propuesta, verificar conectividad, habilitar RIP e inspeccionar las tablas de enrutamiento. Se encuentra que RIP no soporta direcciones de longitud variable, pero habilitando RIP v2 se logra conectividad completa entre todos los equipos.

1. Practica 6
RIP V2

2.  3 Router Cisco 2500
 3 Cable Consola Cisco
 3 Cable Serial
 3Cable UTP Cruzado
 3 Laptop

4. 1. Armar la maqueta propuesta configurando solo interfaces
ethernet y serial. Note que la propuesta utiliza VLSM
2. Verificar conectividad con PING desde el Router hacia PC y
Router vecinos.
3. Habilitar RIP
4. Verificar el anuncio de redes con “show ip route”
5. Conteste las siguientes preguntas:
 Cuantas redes aparecen en la tabla de enrutamiento ?
 Cuantas deberian de aparecer ?
6. Configure RIP-2
7. Repita pasos 4 y 5

5.  Classless Inter-Domain Routing o CIDR se introdujo en 1993
por IETF y representa la última mejora en el modo de
interpretar las direcciones IP. Su introducción permitió una
mayor flexibilidad al dividir rangos de direcciones IP en redes
separadas. De esta manera permitió:
 Un uso más eficiente de las cada vez más escasas
direcciones IPv4.
 Un mayor uso de la jerarquía de direcciones, disminuyendo la
sobrecarga de los enrutadores principales de Internet para
realizar el encaminamiento.

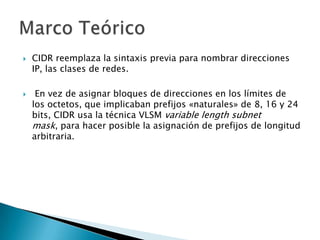

6.  CIDR reemplaza la sintaxis previa para nombrar direcciones
IP, las clases de redes.
 En vez de asignar bloques de direcciones en los límites de
los octetos, que implicaban prefijos «naturales» de 8, 16 y 24
bits, CIDR usa la técnica VLSM variable length subnet
mask, para hacer posible la asignación de prefijos de longitud
arbitraria.

7.  RIP V2
 Debido a las limitaciones de la versión 1, se desarrolla RIPv2 en 1993 y se
estandariza finalmente en 1998. Esta versión soporta subredes, permitiendo
así CIDR y VLSM.
 Se agregó una característica de "interruptor de compatibilidad" para permitir
ajustes de interoperabilidad más precisos. Soporta autenticación utilizando
uno de los siguientes mecanismos: no autentificación, autentificación
mediante contraseña, autentificación mediante contraseña codificada
mediante MD5.

8.  El primer paso fue armar la maqueta
basándonos en el diagrama.

9.  El siguiente paso fue acceder a la consola de configuración de
los routers y usar los siguientes comandos para configurar
los routers con nuestras especificaciones de acuerdo al
diagrama.

10.  Con ayuda de estos otros comandos logramos configurar las
interfaces seriales y de Ethernet.

11.  A la vez que estemos configurando las interfaces Ethernet y
Serial debemos activar las propiedades del uso de longitud
variable y el uso de la dirección 0 de las subredes, ya que por
defecto los routers no soportan estas propiedades.
 Para habilitar estas propiedades utilizamos los comandos:
◦ IP CLASSLESS
◦ IP SUBNET-ZERO

12.  Una vez que ya tenemos todo configurado
iniciamos las pruebas primero PING desde
el Router hacia PC.
 Con esto demostramos que hay
conectividad entre la PC y su Router

13.  La segunda prueba era hacer PING de PC a las demás PC.
 No funciono, la razón es que el protocolo RIP no soporta
CIDR.

14.  Luego procedemos a habilitar el protocolo
RIP-2

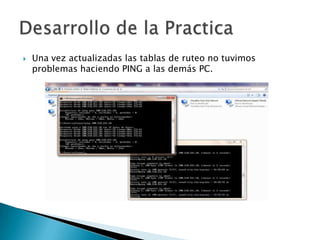

15.  Una vez actualizadas las tablas de ruteo no tuvimos
problemas haciendo PING a las demás PC.

16.  Esta practica es casi igual a la del protocolo
RIP y funciona de la misma forma, la única
diferencia es que las direcciones de Routers y
PC son de mascaras de longitud variable.
 El protocolo RIP no funciona con ese tipo de
direcciones y pudimos comprobarlo mediante
el comando PING y SHOW IP ROUTE. Una vez
habilitado RIP2 la conexión con todos los
equipos funciono correctamente.
