Este documento presenta los detalles de una práctica de automatización de sistemas electromecánicos realizada por un estudiante. Incluye la lista de materiales utilizados, que consisten en una botonera, cables y una CPU con programa PLC. También incluye diagramas que muestran la conexión del circuito en el PLC con valores asignados, y las lámparas indicadoras conectadas y funcionando correctamente al accionar el circuito.

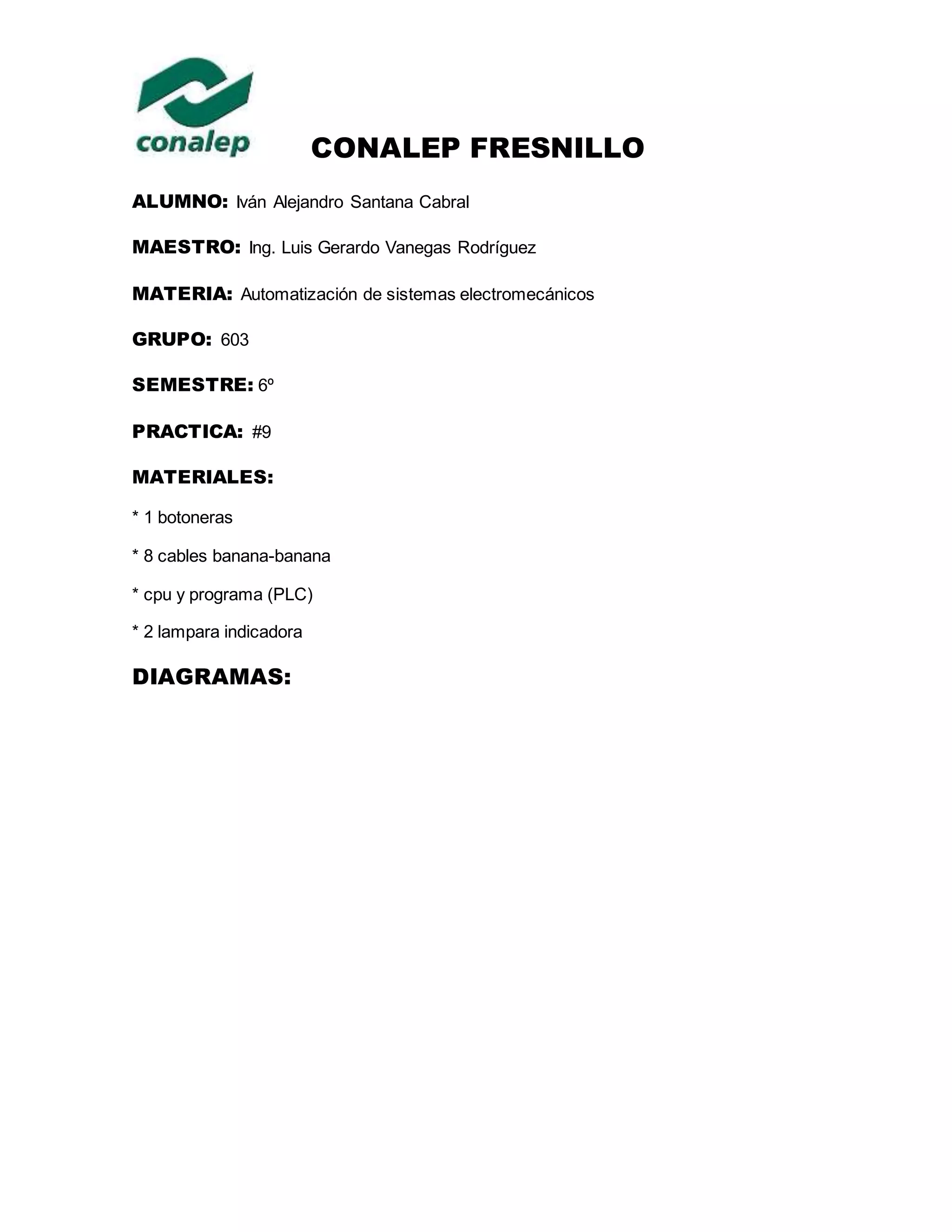

1. CONALEP FRESNILLO
ALUMNO: Iván Alejandro Santana Cabral
MAESTRO: Ing. Luis Gerardo Vanegas Rodríguez
MATERIA: Automatización de sistemas electromecánicos
GRUPO: 603
SEMESTRE: 6º
PRACTICA: #9
MATERIALES:
* 1 botoneras
* 8 cables banana-banana
* cpu y programa (PLC)
* 2 lampara indicadora
DIAGRAMAS:

2. CONALEP FRESNILLO

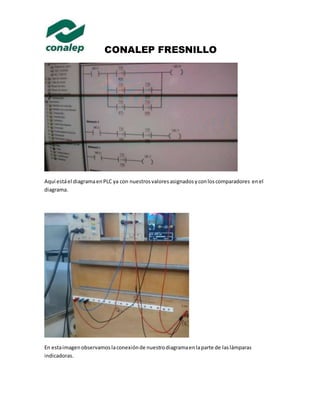

Aquí está el diagrama en PLC ya con nuestros valores asignados y con los comparadores en el
diagrama.
En esta imagen observamos la conexión de nuestro diagrama en la parte de las lámparas
indicadoras.

3. CONALEP FRESNILLO

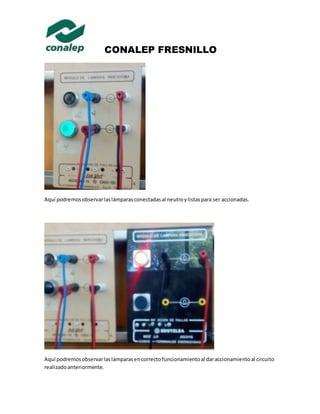

Aquí podremos observar las lámparas conectadas al neutro y listas para ser accionadas.
Aquí podremos observar las lámparas en correcto funcionamiento al dar accionamiento al circuito
realizado anteriormente.
