1. PLANIFICACION Y
ADMINISTRACION DE REDES
Trimestre 3. Práctica 8.
Victoria Fernández de la Reguera

2. VICTORIA FERNÁNDEZ DE LA REGUERA 1
Contenido
EJERCICIO 1 ..................................................................................................... 2
EJERCICIO 2 ..................................................................................................... 3
EJERCICIO 3 ..................................................................................................... 4
EJERCICIO 4 ..................................................................................................... 5
EJERCICIO 5 ..................................................................................................... 6

3. VICTORIA FERNÁNDEZ DE LA REGUERA 2
EJERCICIO 1
Tras crear la máquina virtual que funcionará como Servidor (con SO
Windows 2008 R2), alojaremos los servicios DNS y DHCP en él.
Utilizaremos como maquina Linux “Ubuntu”, ya que dispone de una
interfaz gráfica simple y cómoda de utilizar:
Ilustración 1. Esquema de red elaborado con Visio

4. VICTORIA FERNÁNDEZ DE LA REGUERA 3
EJERCICIO 2
En el caso de la parte de configuración WAN del router de prácticas,
asignaremos una IP estática en el caso de que asigne por DHCP no podremos
saberlo sin entrar en el router y además para saber en cada momento nuestra
IP y manejar de una manera más sencilla nuestra red.
Ilustración 2. Configuración WAN del router
La parte LAN será configurada de manera estática y sin DHCP para evitar que
nuestro router no ofrezca direcciones a la máquina Ubuntu cliente y no pueda
recibir correctamente la configuración IP que le ofrecerá la máquina servidor.
Ilustración 3.Configuración LAN del Router

5. VICTORIA FERNÁNDEZ DE LA REGUERA 4
EJERCICIO 3
Dirección de red Máscara Gateway Interfaz de salida
0.0.0.0 0.0.0.0 192.168.6.10 WAN
192.168.6.0 255.255.255.0 --- WAN
192.168.2.0 255.255.255.0 --- LAN
La red 0.0.0.0 es la red por defecto para el resto de redes que el router no
comunica directamente, la puerta de enlace de esta red en este caso sería la
puerta de enlace del router del colegio (192.168.6.10).
La red 192.168.2.0/24 sería la red de la LAN que ha sido creada con nuestro
router, en mi caso, un router ASUS. En este caso no se indicaría puerta de enlace
ya que es una interfaz de red que el router comunica de manera directa.
La red 192.168.6.0/24 es la red del instituto con la que conectaríamos nuestro
router ASUS. En este caso la puerta de enlace no se indica ya que la parte WAN
del router estaría conectada a esa misma red.
Ilustración 4.Comprobación del contenido de la tabla de rutas

6. VICTORIA FERNÁNDEZ DE LA REGUERA 5

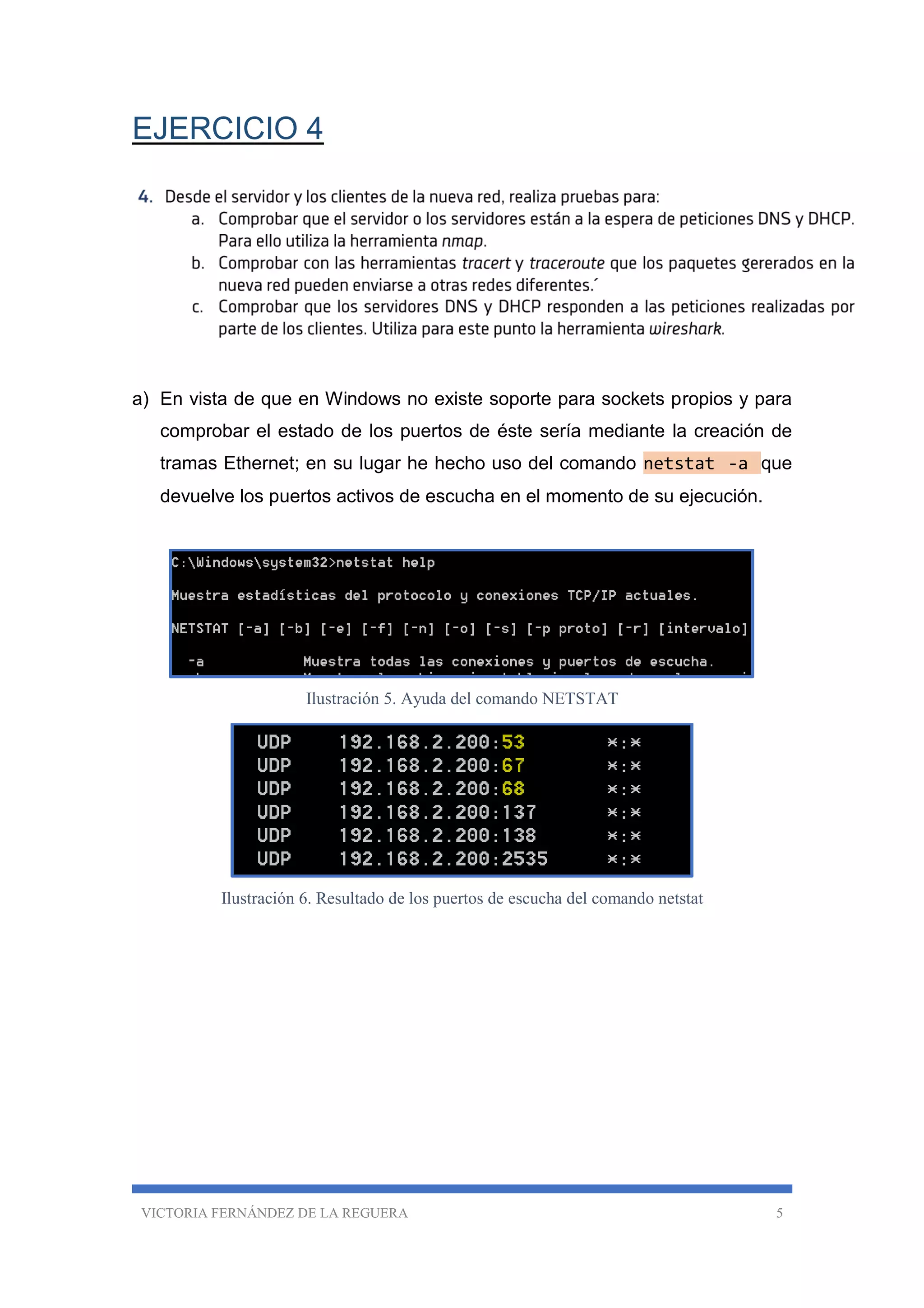

EJERCICIO 4
a) En vista de que en Windows no existe soporte para sockets propios y para
comprobar el estado de los puertos de éste sería mediante la creación de
tramas Ethernet; en su lugar he hecho uso del comando netstat -a que
devuelve los puertos activos de escucha en el momento de su ejecución.
Ilustración 5. Ayuda del comando NETSTAT
Ilustración 6. Resultado de los puertos de escucha del comando netstat

7. VICTORIA FERNÁNDEZ DE LA REGUERA 6
c)
Ilustración 7. Demostración de respuesta del servidor DNS
Ilustración 8.Demostración de respuesta del servidor DHCP
EJERCICIO 5
a)
Como podemos comprobar la dirección origen (Source) coincide con la IP de
nuestro servidor, en la siguiente imagen que se adjunta vemos también el puerto
destino (Dst).

8. VICTORIA FERNÁNDEZ DE LA REGUERA 7

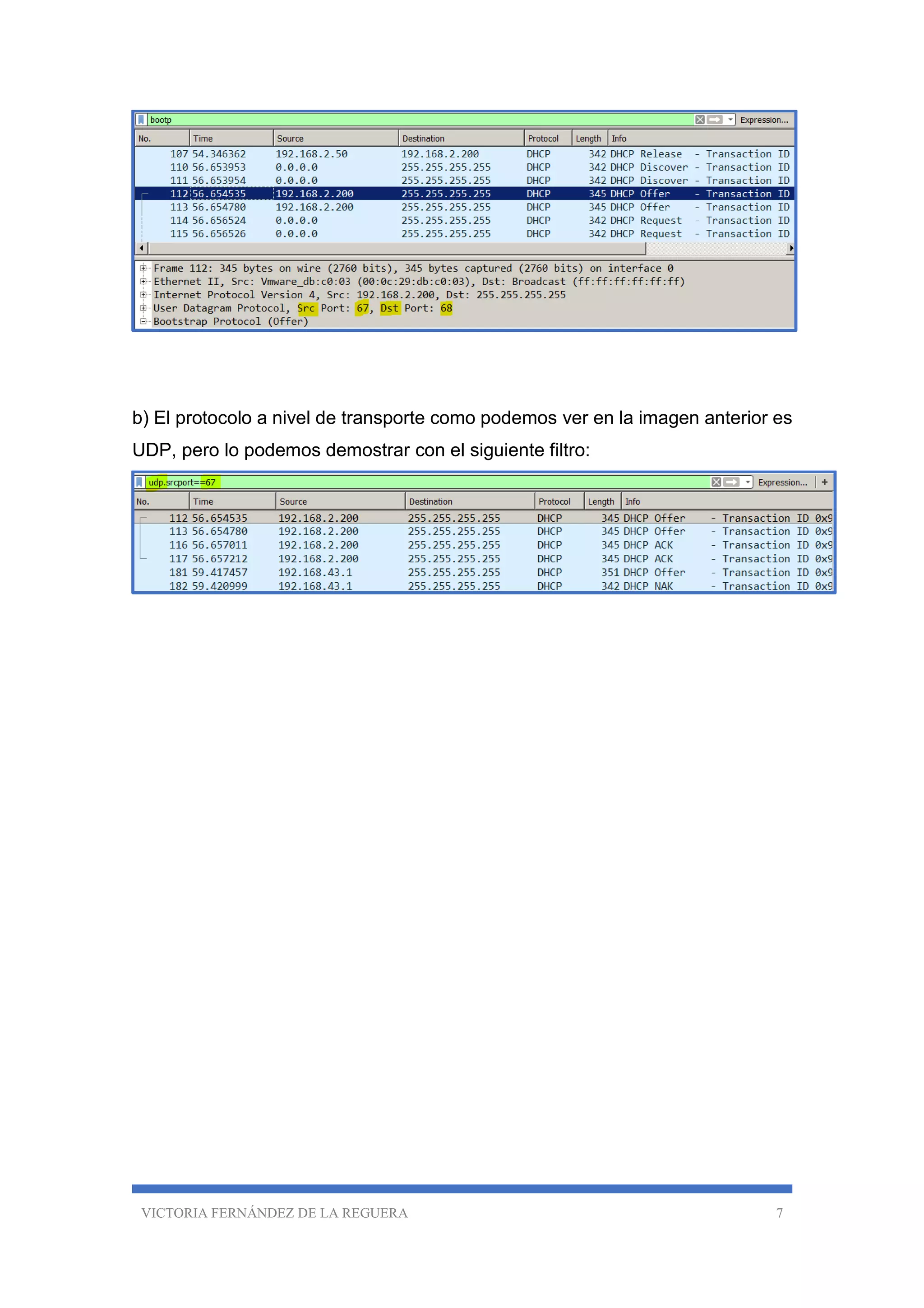

b) El protocolo a nivel de transporte como podemos ver en la imagen anterior es
UDP, pero lo podemos demostrar con el siguiente filtro:

9. VICTORIA FERNÁNDEZ DE LA REGUERA 8
c) En la siguiente imagen comprobamos que se listan los mensajes del
enunciado:
d)
La máquina cliente, que no sabe quién es su máquina servidor, realiza un
mensaje de tipo DHCP_DISCOVER para ver si hay algún servidor disponible
que le proporcione una configuración de red.
Ilustración 9. Contenido del mensaje DHCP_DISCOVER

10. VICTORIA FERNÁNDEZ DE LA REGUERA 9

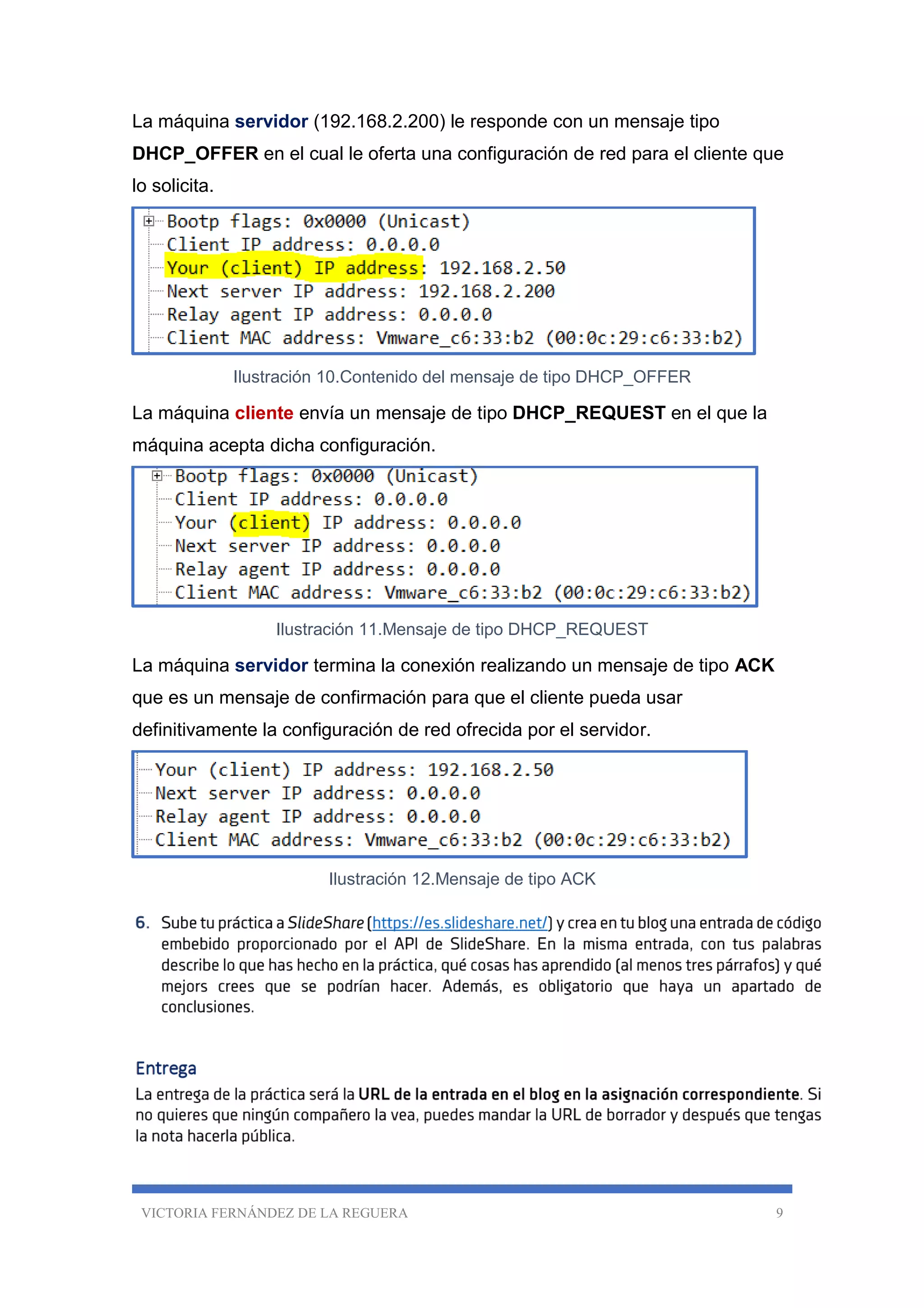

La máquina servidor (192.168.2.200) le responde con un mensaje tipo
DHCP_OFFER en el cual le oferta una configuración de red para el cliente que
lo solicita.
Ilustración 10.Contenido del mensaje de tipo DHCP_OFFER
La máquina cliente envía un mensaje de tipo DHCP_REQUEST en el que la
máquina acepta dicha configuración.
Ilustración 11.Mensaje de tipo DHCP_REQUEST
La máquina servidor termina la conexión realizando un mensaje de tipo ACK
que es un mensaje de confirmación para que el cliente pueda usar
definitivamente la configuración de red ofrecida por el servidor.
Ilustración 12.Mensaje de tipo ACK
