El documento describe los pasos para configurar una red LAN con servidores DNS y DHCP en Windows 2012 R2 y un cliente Linux. Incluye instrucciones para dibujar el diagrama de red, configurar las interfaces del router, verificar el funcionamiento de los servidores mediante herramientas como Nmap, Traceroute y Wireshark, y monitorear los mensajes DHCP entre el cliente y servidor.

2. 2
-Práctica 8 Servicios
DNS DHCP -
Índice

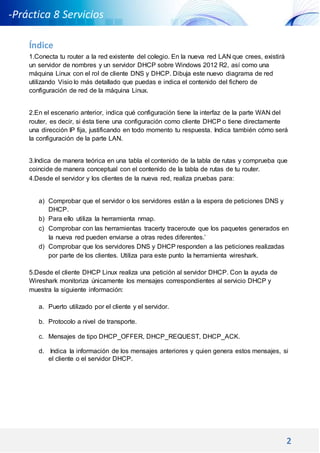

1.Conecta tu router a la red existente del colegio. En la nueva red LAN que crees, existirá
un servidor de nombres y un servidor DHCP sobre Windows 2012 R2, así como una
máquina Linux con el roI de cliente DNS y DHCP. Dibuja este nuevo diagrama de red
utilizando Visio lo más detallado que puedas e indica el contenido del fichero de
configuración de red de la máquina Linux.
2.En el escenario anterior, indica qué configuración tiene la interfaz de la parte WAN del
router, es decir, si ésta tiene una configuración como cliente DHCP o tiene directamente
una dirección IP fija, justificando en todo momento tu respuesta. Indica también cómo será
la configuración de la parte LAN.
3.Indica de manera teórica en una tabla el contenido de la tabla de rutas y comprueba que
coincide de manera conceptual con el contenido de la tabla de rutas de tu router.
4.Desde el servidor y los clientes de la nueva red, realiza pruebas para:
a) Comprobar que el servidor o los servidores están a la espera de peticiones DNS y
DHCP.
b) Para eIIo utiliza la herramienta nmap.
c) Comprobar con las herramientas tracerty traceroute que los paquetes generados en
Ia nueva red pueden enviarse a otras redes diferentes.’
d) Comprobar que los servidores DNS y DHCP responden a las peticiones realizadas
por parte de los clientes. Utiliza para este punto la herramienta wireshark.
5.Desde el cliente DHCP Linux realiza una petición al servidor DHCP. Con Ia ayuda de
Wireshark monitoriza únicamente los mensajes correspondientes al servicio DHCP y
muestra la siguiente información:
a. Puerto utilizado por el cliente y el servidor.
b. Protocolo a nivel de transporte.
c. Mensajes de tipo DHCP_OFFER, DHCP_REQUEST, DHCP_ACK.
d. Indica Ia información de los mensajes anteriores y quien genera estos mensajes, si
el cliente o el servidor DHCP.

3. 3
-Práctica 8 Servicios
DNS DHCP -
Imagen 1: Esquema de Red ....................................................................................................................... 4
Imagen 2: Parte WAN ............................................................................................................................... 5
Imagen 3: Parte LAN................................................................................................................................. 5
Imagen 4:Tabla de rutas............................................................................................................................ 6
Imagen 5:Servidor DHCP........................................................................................................................... 7
Imagen 6:Herramineta NMAP.................................................................................................................... 7
Imagen 7: Herramienta Tracert.................................................................................................................. 8
Imagen 8: Herramienta Traceroute............................................................................................................ 8
Imagen 9: Filtro DHCP............................................................................................................................... 9
Imagen 10: Filtro DNS............................................................................................................................... 9

4. 4
-Práctica 8 Servicios
DNS DHCP -

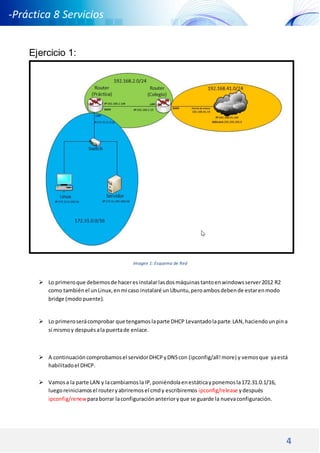

Ejercicio 1:
Imagen 1: Esquema de Red
 Lo primeroque debemosde haceresinstalarlasdosmáquinastantoenwindowsserver2012 R2
como tambiénel unLinux,enmi caso instalaré unUbuntu,peroambosdebende estarenmodo
bridge (modo puente).
 Lo primeroserácomprobar que tengamoslaparte DHCP Levantadolaparte LAN, haciendounpina
sí mismoy despuésala puertade enlace.
 A continuación comprobamosel servidorDHCPyDNScon (ipconfig/all!more) y vemosque yaestá
habilitadoel DHCP.
 Vamosa la parte LAN y lacambiamosla IP,poniéndolaenestáticayponemosla172.31.0.1/16,
luegoreiniciamosel routeryabriremosel cmdy escribiremos ipconfig/release ydespués
ipconfig/renewparaborrar laconfiguraciónanterioryque se guarde la nuevaconfiguración.

5. 5
-Práctica 8 Servicios
DNS DHCP -
Ejercicio 2:

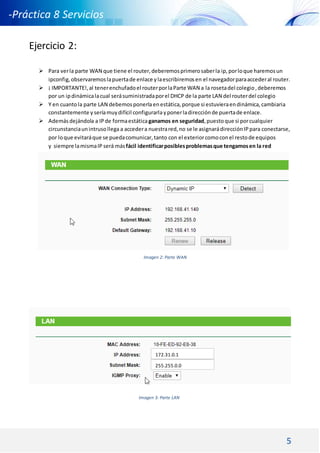

 Para verla parte WAN que tiene el router,deberemosprimerosaberla ip, porloque haremosun
ipconfig,observaremoslapuertade enlace ylaescribiremosen el navegadorparaaccederal router.
 ¡ IMPORTANTE!,al tenerenchufadoel routerporlaParte WAN a la rosetadel colegio,deberemos
por un ipdinámicalacual serásuministradaporel DHCP de la parte LAN del routerdel colegio
 Y en cuantola parte LAN debemosponerlaenestática, porque si estuvieraendinámica,cambiaria
constantemente y seríamuydifícil configurarlayponerladirecciónde puertade enlace.
 Además dejándola a IPde formaestáticaganamos en seguridad,puestoque si porcualquier
circunstanciaunintrusollega a accedera nuestrared,no se le asignarádirecciónIPpara conectarse,
por loque evitaráque se puedacomunicar,tanto con el exteriorcomoconel restode equipos
y siempre lamismaIP será másfácil identificarposiblesproblemasque tengamosen la red
Imagen 2: Parte WAN
Imagen 3: Parte LAN
172.31.0.1
255.255.0.0

6. 6
-Práctica 8 Servicios
DNS DHCP -

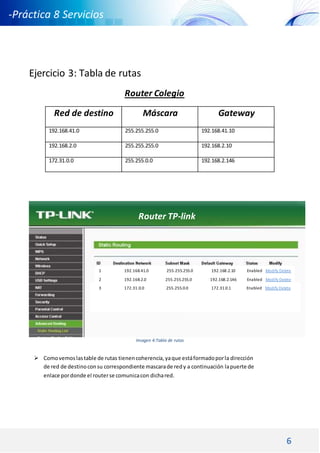

Ejercicio 3: Tabla de rutas
Imagen 4:Tabla de rutas
Red de destino Máscara Gateway
192.168.41.0 255.255.255.0 192.168.41.10
192.168.2.0 255.255.255.0 192.168.2.10
172.31.0.0 255.255.0.0 192.168.2.146
1 192.168.41.0 255.255.255.0 192.168.2.10 Enabled Modify Delete
2 192.168.2.0 255.255.255.0 192.168.2.146 Enabled Modify Delete
3 172.31.0.0 255.255.0.0 172.31.0.1 Enabled Modify Delete
Router Colegio
Router TP-link
 Comovemoslastable de rutas tienencoherencia,yaque estáformadoporla dirección
de red de destinoconsu correspondiente mascarade redy a continuación lapuerte de
enlace pordonde el routerse comunicacon dichared.

7. 7
-Práctica 8 Servicios
DNS DHCP -
Ejercicio 4:

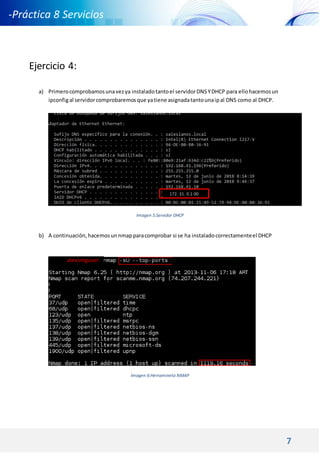

a) Primerocomprobamosunavezya instaladotantoel servidorDNSYDHCP para ellohacemosun
ipconfigal servidorcomprobaremosque yatiene asignadatantounaipal DNS como al DHCP.
Imagen 5:Servidor DHCP
b) A continuación,hacemosunnmapparacomprobar si se ha instaladocorrectamenteel DHCP
Imagen 6:Herramineta NMAP
172. 31. 0.1 00
alexsmguser:
#

8. 8
-Práctica 8 Servicios
DNS DHCP -

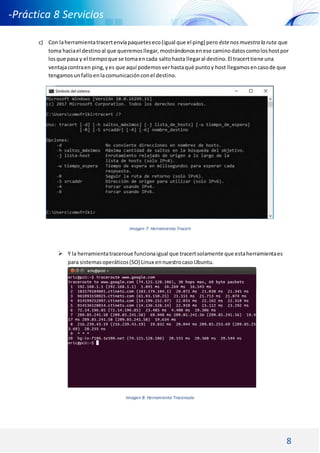

c) Con laherramientatracertenvíapaqueteseco(igual que el ping) pero éstenosmuestra la ruta que
toma haciael destinoal que queremosllegar,mostrándonosenese caminodatoscomoloshostpor
losque pasa y el tiempoque se tomaencada saltohasta llegaral destino.El tracerttiene una
ventajacontraen ping,yes que aquí podemosverhastaqué puntoy host llegamosencasode que
tengamosunfalloenlacomunicaciónconel destino.
Imagen 7: Herramienta Tracert
 Y la herramientatraceroue funcionaigual que tracertsolamente que estaherramientaes
para sistemasoperáticos(SO) Linux ennuestrocasoUbuntu.
Imagen 8: Herramienta Traceroute

9. 9
-Práctica 8 Servicios
DNS DHCP -
d) Con laherramientawiresharkcomprobamosque el DHCP yel DNS responde alaspeticiones
realizadasporlosclientes,paraellodebemosabrir wireshark(analizador de protocolos utilizado para
realizar análisis y solucionar problemas en redes de comunicaciones, para desarrollo
de software y protocolos, y como una herramienta didáctica. Cuenta con todas las características
estándar de un analizador de protocolos de forma únicamente hueca.)
 Escribimosel siguiente filtro: udp.dstport==67 para filtrar el DHCP
 Escribimosel siguientefiltro: tcp.dstport==53 para filtrar el DNS
Imagen 9: Filtro DHCP
Imagen 10: Filtro DNS

10. 10
-Práctica 8 Servicios
DNS DHCP -
Ejercicio 5:
Explicación:

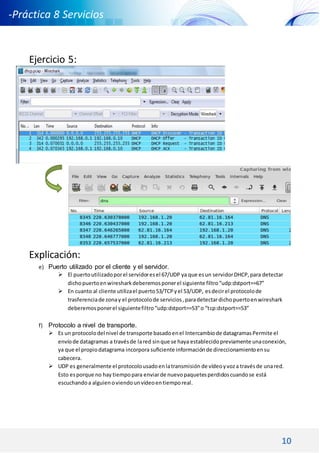

e) Puerto utilizado por el cliente y el servidor.
 El puertoutilizadoporel servidoresel 67/UDP ya que esun servidorDHCP,para detectar
dichopuertoenwiresharkdeberemosponerel siguiente filtro“udp:dstport==67”
 En cuanto al cliente utilizael puerto53/TCPyel 53/UDP, esdecirel protocolode
trasferenciade zonay el protocolode servicios,paradetectardichopuertoenwireshark
deberemosponerel siguientefiltro“udp:dstport==53”o “tcp:dstport==53”
f) Protocolo a nivel de transporte.
 Es un protocolodel nivel de transporte basadoenel Intercambiode datagramasPermite el
envíode datagramas a travésde lared sinque se haya establecidopreviamente unaconexión,
ya que el propiodatagrama incorpora suficiente informaciónde direccionamientoensu
cabecera.
 UDP es generalmente el protocolousadoenlatransmisión de vídeoyvoza travésde unared.
Esto esporque no hay tiempopara enviarde nuevopaquetesperdidoscuandose está
escuchandoa alguienoviendounvídeoentiemporeal.

11. 11
-Práctica 8 Servicios
DNS DHCP -

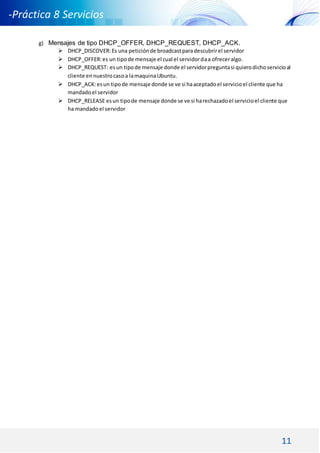

g) Mensajes de tipo DHCP_OFFER, DHCP_REQUEST, DHCP_ACK.
 DHCP_DISCOVER:Es una peticiónde broadcastparadescubrirel servidor
 DHCP_OFFER:es un tipode mensaje el cual el servidordaa ofreceralgo.
 DHCP_REQUEST: esun tipode mensaje donde el servidorpreguntasi quierodichoservicioal
cliente ennuestrocasoa lamaquinaUbuntu.
 DHCP_ACK:esun tipode mensaje donde se ve si haaceptadoel servicioel cliente que ha
mandadoel servidor
 DHCP_RELEASE esun tipode mensaje donde se ve si harechazadoel servicioel cliente que
ha mandadoel servidor
