Practicas de Estructura de Redes de Comunicación

1
ESTRUCTURA DE REDES DE COMUNICACIÓN, UTPL
UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
La Universidad Católica de Loja
Electrónica y Telecomunicaciones
Estructura de Redes de Comunicación
DATOS GENERALES:
DOCENTE: Gabriela Correa Mena
ESTUDIANTES: Ángel Leonardo Torres, Víctor Eras Costa
FECHA: 16 de Enero del 2017
EQUIPOS Y MATERIALES
 Sistema operativo Windows 7 o superior.
 Simulador de redes, Cisco Packet Tracer.
PRÁCTICA 3
TEMA:
Principios de la tabla de enrutamiento
TABLA DE ENRUTAMIENTO:

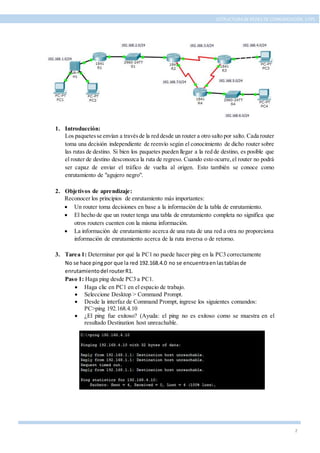

ESQUEMA DE CONFIGURACIÓN:

2
1. Introducción:
Los paquetesse envían a travésde la red desde un router a otro salto por salto. Cada router
toma una decisión independiente de reenvío según el conocimiento de dicho router sobre
las rutas de destino. Si bien los paquetes pueden llegar a la red de destino, es posible que
el router de destino desconozca la ruta de regreso. Cuando esto ocurre,el router no podrá
ser capaz de enviar el tráfico de vuelta al origen. Esto también se conoce como
enrutamiento de "agujero negro".
2. Objetivos de aprendizaje:
Reconocer los principios de enrutamiento más importantes:
 Un router toma decisiones en base a la información de la tabla de enrutamiento.
 El hecho de que un router tenga una tabla de enrutamiento completa no significa que
otros routers cuenten con la misma información.
 La información de enrutamiento acerca de una ruta de una red a otra no proporciona
información de enrutamiento acerca de la ruta inversa o de retorno.
3. Tarea 1: Determinar por qué la PC1 no puede hacer ping en la PC3 correctamente
No se hace pingpor que la red 192.168.4.0 no se encuentraenlastablasde
enrutamientodel routerR1.
Paso 1: Haga ping desde PC3 a PC1.
 Haga clic en PC1 en el espacio de trabajo.
 Seleccione Desktop > Command Prompt.
 Desde la interfaz de Command Prompt, ingrese los siguientes comandos:
PC>ping 192.168.4.10
 ¿El ping fue exitoso? (Ayuda: el ping no es exitoso como se muestra en el
resultado Destination host unreachable.

3

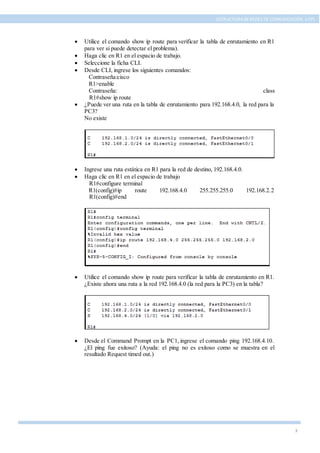

 Utilice el comando show ip route para verificar la tabla de enrutamiento en R1
para ver si puede detectar el problema).
 Haga clic en R1 en el espacio de trabajo.
 Seleccione la ficha CLI.
 Desde CLI, ingrese los siguientes comandos:
Contraseña:cisco
R1>enable
Contraseña: class
R1#show ip route
 ¿Puede ver una ruta en la tabla de enrutamiento para 192.168.4.0, la red para la
PC3?
No existe
 Ingrese una ruta estática en R1 para la red de destino, 192.168.4.0.
 Haga clic en R1 en el espacio de trabajo
R1#configure terminal
R1(config)#ip route 192.168.4.0 255.255.255.0 192.168.2.2
R1(config)#end
 Utilice el comando show ip route para verificar la tabla de enrutamiento en R1.
¿Existe ahora una ruta a la red 192.168.4.0 (la red para la PC3) en la tabla?
 Desde el Command Prompt en la PC1, ingrese el comando ping 192.168.4.10.
¿El ping fue exitoso? (Ayuda: el ping no es exitoso como se muestra en el
resultado Request timed out.)

4

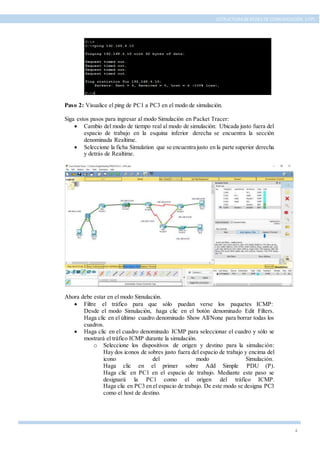

Paso 2: Visualice el ping de PC1 a PC3 en el modo de simulación.
Siga estos pasos para ingresar al modo Simulación en Packet Tracer:
 Cambio del modo de tiempo real al modo de simulación: Ubicada justo fuera del
espacio de trabajo en la esquina inferior derecha se encuentra la sección
denominada Realtime.
 Seleccione la ficha Simulation que se encuentra justo en la parte superior derecha
y detrás de Realtime.
Ahora debe estar en el modo Simulación.
 Filtre el tráfico para que sólo puedan verse los paquetes ICMP:
Desde el modo Simulación, haga clic en el botón denominado Edit Filters.
Haga clic en el último cuadro denominado Show All/None para borrar todas los
cuadros.
 Haga clic en el cuadro denominado ICMP para seleccionar el cuadro y sólo se
mostrará el tráfico ICMP durante la simulación.
o Seleccione los dispositivos de origen y destino para la simulación:
Hay dos iconos de sobres justo fuera del espacio de trabajo y encima del
icono del modo Simulación.
Haga clic en el primer sobre Add Simple PDU (P).
Haga clic en PC1 en el espacio de trabajo. Mediante este paso se
designará la PC1 como el origen del tráfico ICMP.
Haga clic en PC3 en el espacio de trabajo. De este modo se designa PC3
como el host de destino.

5

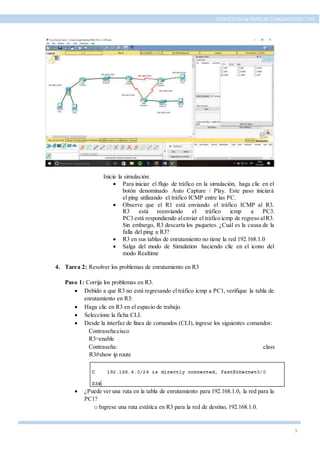

Inicie la simulación:
 Para iniciar el flujo de tráfico en la simulación, haga clic en el
botón denominado Auto Capture / Play. Este paso iniciará
el ping utilizando el tráfico ICMP entre las PC.
 Observe que el R1 está enviando el tráfico ICMP al R3.
R3 está reenviando el tráfico icmp a PC3.
PC3 está respondiendo alenviar el tráfico icmp de regreso alR3.
Sin embargo, R3 descarta los paquetes. ¿Cuál es la causa de la
falla del ping a R3?
 R3 en sus tablas de enrutamiento no tiene la red 192.168.1.0
 Salga del modo de Simulation haciendo clic en el icono del
modo Realtime
4. Tarea 2: Resolver los problemas de enrutamiento en R3
Paso 1: Corrija los problemas en R3.
 Debido a que R3 no está regresando el tráfico icmp a PC1, verifique la tabla de
enrutamiento en R3:
 Haga clic en R3 en el espacio de trabajo.
 Seleccione la ficha CLI.
 Desde la interfaz de línea de comandos (CLI), ingrese los siguientes comandos:
Contraseña:cisco
R3>enable
Contraseña: class
R3#show ip route
 ¿Puede ver una ruta en la tabla de enrutamiento para 192.168.1.0, la red para la
PC1?
o Ingrese una ruta estática en R3 para la red de destino, 192.168.1.0.

6

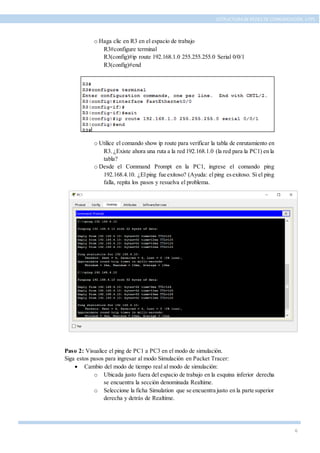

o Haga clic en R3 en el espacio de trabajo
R3#configure terminal
R3(config)#ip route 192.168.1.0 255.255.255.0 Serial 0/0/1
R3(config)#end
o Utilice el comando show ip route para verificar la tabla de enrutamiento en
R3. ¿Existe ahora una ruta a la red 192.168.1.0 (la red para la PC1) en la
tabla?
o Desde el Command Prompt en la PC1, ingrese el comando ping
192.168.4.10. ¿Elping fue exitoso? (Ayuda: elping esexitoso. Si el ping
falla, repita los pasos y resuelva el problema.
Paso 2: Visualice el ping de PC1 a PC3 en el modo de simulación.
Siga estos pasos para ingresar al modo Simulación en Packet Tracer:
 Cambio del modo de tiempo real al modo de simulación:
o Ubicada justo fuera del espacio de trabajo en la esquina inferior derecha
se encuentra la sección denominada Realtime.
o Seleccione la ficha Simulation que se encuentra justo en la parte superior
derecha y detrás de Realtime.

7

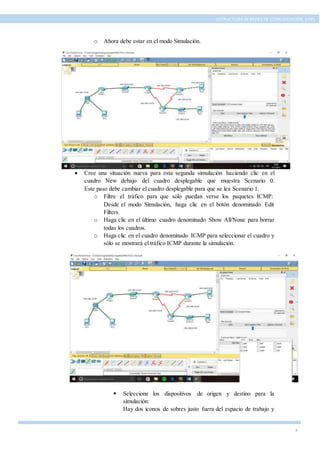

o Ahora debe estar en el modo Simulación.
 Cree una situación nueva para esta segunda simulación haciendo clic en el
cuadro New debajo del cuadro desplegable que muestra Scenario 0.
Este paso debe cambiar el cuadro desplegable para que se lea Scenario 1.
o Filtre el tráfico para que sólo puedan verse los paquetes ICMP:
Desde el modo Simulación, haga clic en el botón denominado Edit
Filters.
o Haga clic en el último cuadro denominado Show All/None para borrar
todas los cuadros.
o Haga clic en el cuadro denominado ICMP para seleccionar el cuadro y
sólo se mostrará el tráfico ICMP durante la simulación.
 Seleccione los dispositivos de origen y destino para la
simulación:
Hay dos iconos de sobres justo fuera del espacio de trabajo y

8

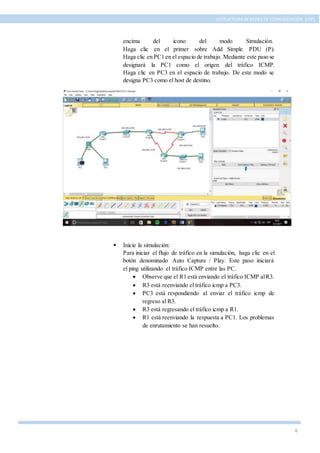

encima del icono del modo Simulación.
Haga clic en el primer sobre Add Simple PDU (P).
Haga clic en PC1 en el espacio de trabajo. Mediante este paso se
designará la PC1 como el origen del tráfico ICMP.
Haga clic en PC3 en el espacio de trabajo. De este modo se
designa PC3 como el host de destino.
 Inicie la simulación:
Para iniciar el flujo de tráfico en la simulación, haga clic en el
botón denominado Auto Capture / Play. Este paso iniciará
el ping utilizando el tráfico ICMP entre las PC.
 Observe que el R1 está enviando el tráfico ICMP alR3.
 R3 está reenviando el tráfico icmp a PC3.
 PC3 está respondiendo al enviar el tráfico icmp de
regreso al R3.
 R3 está regresando el tráfico icmp a R1.
 R1 está reenviando la respuesta a PC1. Los problemas
de enrutamiento se han resuelto.

9

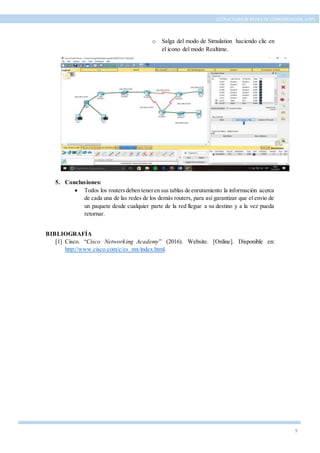

o Salga del modo de Simulation haciendo clic en
el icono del modo Realtime.
5. Conclusiones:
 Todos los routersdeben teneren sus tablas de enrutamiento la información acerca
de cada una de las redes de los demás routers, para así garantizar que el envío de
un paquete desde cualquier parte de la red llegue a su destino y a la vez pueda
retornar.
BIBLIOGRAFÍA
[1] Cisco. “Cisco Networking Academy” (2016). Website. [Online]. Disponible en:
http://www.cisco.com/c/es_mx/index.html.

10

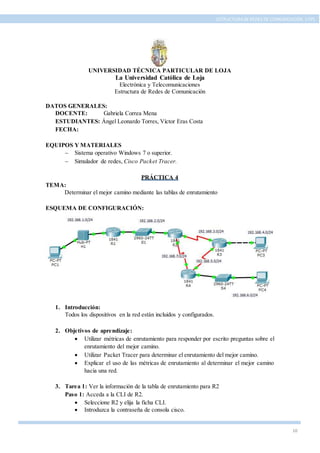

DATOS GENERALES:
FECHA:
PRÁCTICA 4
TEMA:
Determinar el mejor camino mediante las tablas de enrutamiento
1. Introducción:
Todos los dispositivos en la red están incluidos y configurados.
 Utilizar métricas de enrutamiento para responder por escrito preguntas sobre el
enrutamiento del mejor camino.
 Utilizar Packet Tracer para determinar el enrutamiento del mejor camino.
 Explicar el uso de las métricas de enrutamiento al determinar el mejor camino
hacia una red.
3. Tarea 1: Ver la información de la tabla de enrutamiento para R2
Paso 1: Acceda a la CLI de R2.
 Seleccione R2 y elija la ficha CLI.
 Introduzca la contraseña de consola cisco.

11

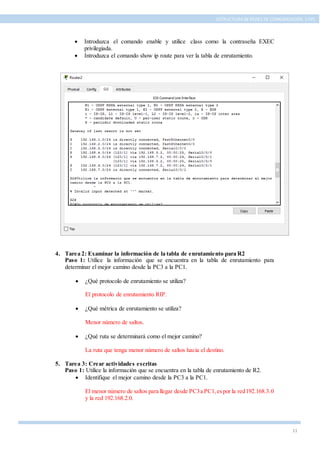

 Introduzca el comando enable y utilice class como la contraseña EXEC
privilegiada.
 Introduzca el comando show ip route para ver la tabla de enrutamiento.
4. Tarea 2: Examinar la información de la tabla de enrutamiento para R2
Paso 1: Utilice la información que se encuentra en la tabla de enrutamiento para
determinar el mejor camino desde la PC3 a la PC1.
 ¿Qué protocolo de enrutamiento se utiliza?
El protocolo de enrutamiento RIP.
 ¿Qué métrica de enrutamiento se utiliza?
Menor número de saltos.
 ¿Qué ruta se determinará como el mejor camino?
La ruta que tenga menor número de saltos hacia el destino.
5. Tarea 3: Crear actividades escritas
Paso 1: Utilice la información que se encuentra en la tabla de enrutamiento de R2.
 Identifique el mejor camino desde la PC3 a la PC1.
El menor número de saltos para llegar desde PC3a PC1,espor la red192.168.3.0
y la red 192.168.2.0.

12
 Explique el uso de las métricas de enrutamiento al determinar el mejor camino.
El protocolo de enrutamiento RIP usa la métrica del menor número de saltos;
esto quiere decir que determina el camino más corto de acuerdo a los routers que
tienen que atravesar los datos para llegar al destino, estos caminos están dados
por las tablas de enrutamiento que se están actualizando constantemente.
6. Conclusiones:
 La buena configuración de las tablas de enrutamiento garantizan que los datos
siempre lleguen desde un punto de la red al destino deseado.
 Un protocolo de enrutamiento determina la ruta hacia el destino, con la ayuda de
las demás tablas de enrutamiento de los demás routers.
 Un protocolo de enrutamiento es muy importante al momento de configurar una
red, porque cuando un router deja de funcionar, las tablas de enrutamiento se
actualizan y dirigen los datos por la siguiente ruta más adecuada.
BIBLIOGRAFÍA

13

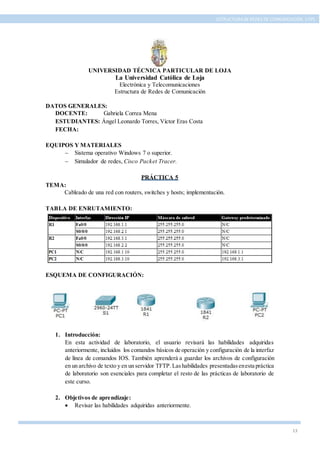

DATOS GENERALES:
FECHA:
PRÁCTICA 5
TEMA:
Cableado de una red con routers, switches y hosts; implementación.
TABLA DE ENRUTAMIENTO:
1. Introducción:
En esta actividad de laboratorio, el usuario revisará las habilidades adquiridas
anteriormente, incluidos los comandos básicos de operación y configuración de la interfaz
de línea de comandos IOS. También aprenderá a guardar los archivos de configuración
en un archivo de texto y en un servidor TFTP.Lashabilidades presentadasenesta práctica
de laboratorio son esenciales para completar el resto de las prácticas de laboratorio de
este curso.
 Revisar las habilidades adquiridas anteriormente.

14

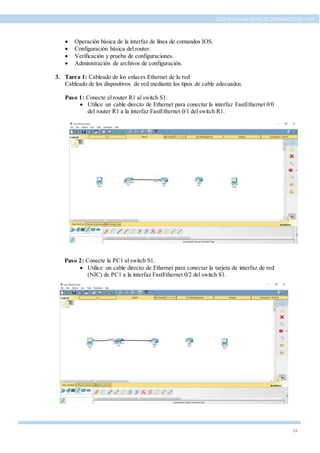

 Operación básica de la interfaz de línea de comandos IOS.
 Configuración básica del router.
 Verificación y prueba de configuraciones.
 Administración de archivos de configuración.
3. Tarea 1: Cableado de los enlaces Ethernet de la red
Cableado de los dispositivos de red mediante los tipos de cable adecuados.
Paso 1: Conecte el router R1 al switch S1.
 Utilice un cable directo de Ethernet para conectar la interfaz FastEthernet 0/0
del router R1 a la interfaz FastEthernet 0/1 del switch R1.
Paso 2: Conecte la PC1 al switch S1.
 Utilice un cable directo de Ethernet para conectar la tarjeta de interfaz de red
(NIC) de PC1 a la interfaz FastEthernet 0/2 del switch S1.

15

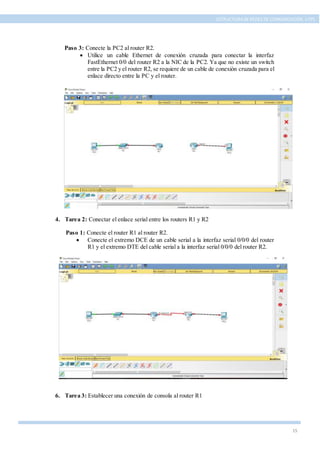

Paso 3: Conecte la PC2 al router R2.
 Utilice un cable Ethernet de conexión cruzada para conectar la interfaz
FastEthernet 0/0 del router R2 a la NIC de la PC2. Ya que no existe un switch
entre la PC2 y el router R2, se requiere de un cable de conexión cruzada para el
enlace directo entre la PC y el router.
4. Tarea 2: Conectar el enlace serial entre los routers R1 y R2
Paso 1: Conecte el router R1 al router R2.
 Conecte el extremo DCE de un cable serial a la interfaz serial 0/0/0 del router
R1 y el extremo DTE del cable serial a la interfaz serial 0/0/0 del router R2.
6. Tarea 3: Establecer una conexión de consola al router R1

16

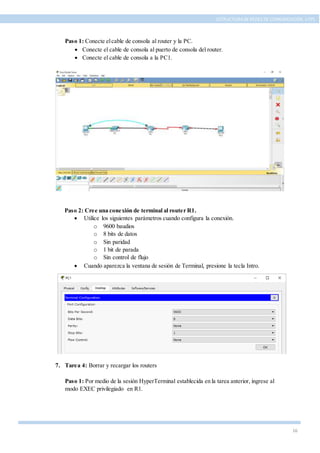

Paso 1: Conecte elcable de consola al router y la PC.
 Conecte el cable de consola al puerto de consola del router.
 Conecte el cable de consola a la PC1.
Paso 2: Cree una conexión de terminal al router R1.
 Utilice los siguientes parámetros cuando configura la conexión.
o 9600 baudios
o 8 bits de datos
o Sin paridad
o 1 bit de parada
o Sin control de flujo
 Cuando aparezca la ventana de sesión de Terminal, presione la tecla Intro.
7. Tarea 4: Borrar y recargar los routers
Paso 1: Por medio de la sesión HyperTerminal establecida en la tarea anterior, ingrese al
modo EXEC privilegiado en R1.

17

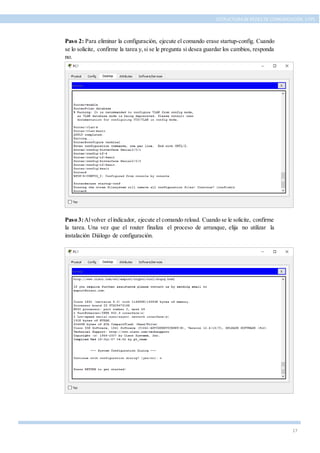

Paso 2: Para eliminar la configuración, ejecute el comando erase startup-config. Cuando
se lo solicite, confirme la tarea y,si se le pregunta si desea guardar los cambios, responda
no.
Paso 3:Alvolver elindicador, ejecute el comando reload. Cuando se le solicite, confirme
la tarea. Una vez que el router finaliza el proceso de arranque, elija no utilizar la
instalación Diálogo de configuración.

18

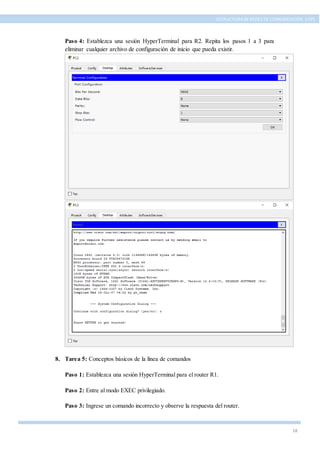

Paso 4: Establezca una sesión HyperTerminal para R2. Repita los pasos 1 a 3 para
eliminar cualquier archivo de configuración de inicio que pueda existir.
8. Tarea 5: Conceptos básicos de la línea de comandos
Paso 1: Establezca una sesión HyperTerminal para el router R1.
Paso 2: Entre al modo EXEC privilegiado.
Paso 3: Ingrese un comando incorrecto y observe la respuesta del router.

19
Paso 4: Corrija el comando anterior.
 Para corregir un comando introducido en forma incorrecta luego de haber
presionado la tecla Intro, utilice la tecla de la Flecha hacia arriba del teclado para
volver a introducir el comando. Luego utilice las teclas flecha derecha y Flecha
izquierda para mover el cursor hasta el lugar donde se cometió el error y realice
la corrección.
 Si es necesario eliminar algo, utilice la tecla Retroceso.

20
Paso 5: Vuelva al modo EXEC privilegiado.
Paso 6: Examine los comandos disponibles para el modo EXEC privilegiado. En el
indicador se puede ingresar un signo de interrogación (?),para visualizar un listado de los
comandos disponibles.
Paso 7:Alpresionar la Barra espaciadora,se visualiza elresto del resultado del comando.
El resto del resultado aparece donde anteriormente se mostraba el indicador --More--.

21

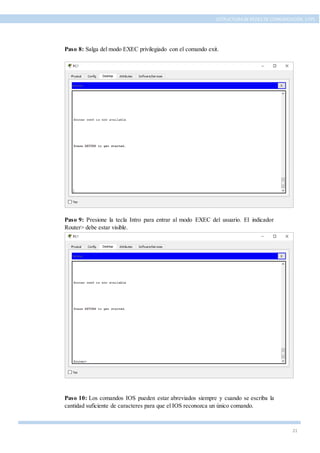

Paso 8: Salga del modo EXEC privilegiado con el comando exit.
Paso 9: Presione la tecla Intro para entrar al modo EXEC del usuario. El indicador
Router> debe estar visible.
Paso 10: Los comandos IOS pueden estar abreviados siempre y cuando se escriba la
cantidad suficiente de caracteres para que el IOS reconozca un único comando.

22

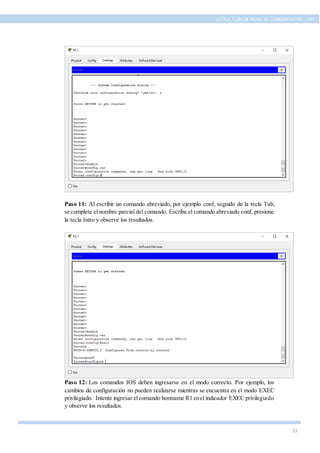

Paso 11: Al escribir un comando abreviado, por ejemplo conf, seguido de la tecla Tab,
se completa el nombre parcial del comando. Escriba el comando abreviado conf, presione
la tecla Intro y observe los resultados.
Paso 12: Los comandos IOS deben ingresarse en el modo correcto. Por ejemplo, los
cambios de configuración no pueden realizarse mientras se encuentra en el modo EXEC
privilegiado. Intente ingresar elcomando hostname R1 enel indicador EXEC privilegiado
y observe los resultados.

23

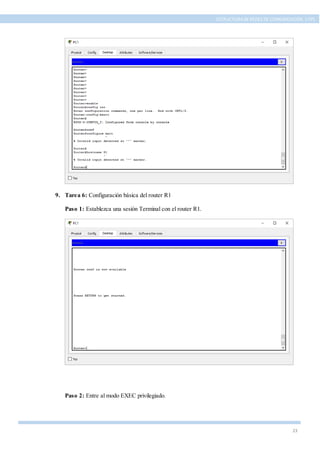

9. Tarea 6: Configuración básica del router R1
Paso 1: Establezca una sesión Terminal con el router R1.
Paso 2: Entre al modo EXEC privilegiado.

24

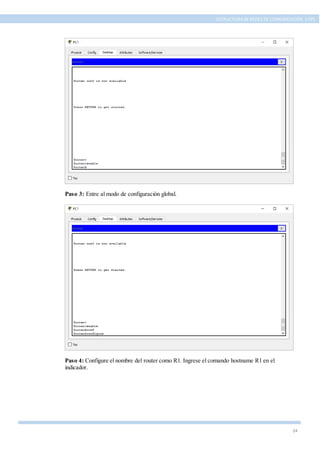

Paso 3: Entre al modo de configuración global.
Paso 4: Configure el nombre del router como R1. Ingrese el comando hostname R1 en el
indicador.

25

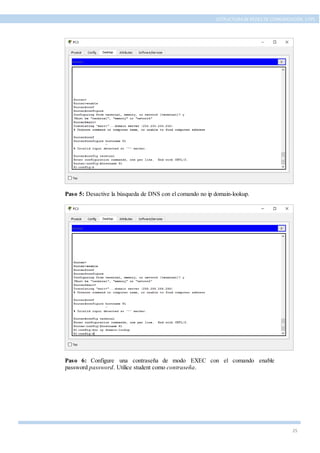

Paso 5: Desactive la búsqueda de DNS con el comando no ip domain-lookup.
Paso 6: Configure una contraseña de modo EXEC con el comando enable
password password. Utilice student como contraseña.

26

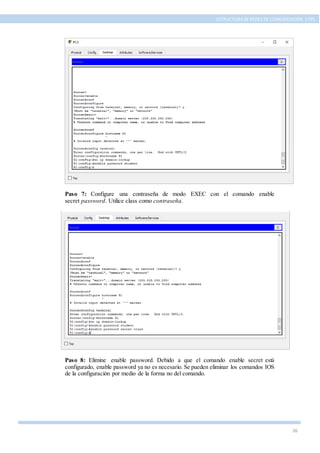

Paso 7: Configure una contraseña de modo EXEC con el comando enable
secret password. Utilice class como contraseña.
Paso 8: Elimine enable password. Debido a que el comando enable secret está
configurado, enable password ya no es necesario. Se pueden eliminar los comandos IOS
de la configuración por medio de la forma no del comando.

27

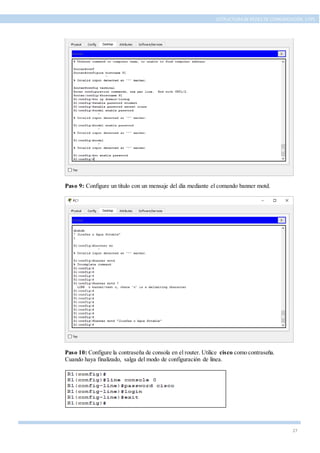

Paso 9: Configure un título con un mensaje del día mediante el comando banner motd.
Paso 10: Configure la contraseña de consola en el router. Utilice cisco como contraseña.
Cuando haya finalizado, salga del modo de configuración de línea.

28

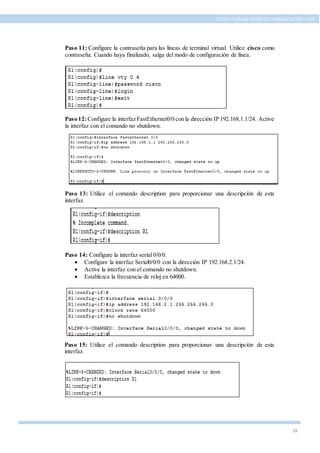

Paso 11: Configure la contraseña para las líneas de terminal virtual. Utilice cisco como
contraseña. Cuando haya finalizado, salga del modo de configuración de línea.
Paso 12:Configure la interfaz FastEthernet0/0 con la dirección IP 192.168.1.1/24. Active
la interfaz con el comando no shutdown.
Paso 13: Utilice el comando description para proporcionar una descripción de esta
interfaz.
Paso 14: Configure la interfaz serial 0/0/0.
 Configure la interfaz Serial0/0/0 con la dirección IP 192.168.2.1/24.
 Active la interfaz con el comando no shutdown.
 Establezca la frecuencia de reloj en 64000.
Paso 15: Utilice el comando description para proporcionar una descripción de esta
interfaz.

29

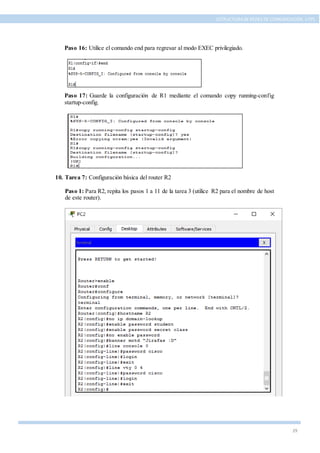

Paso 16: Utilice el comando end para regresar al modo EXEC privilegiado.
Paso 17: Guarde la configuración de R1 mediante el comando copy running-config
startup-config.
10. Tarea 7: Configuración básica del router R2
Paso 1: Para R2, repita los pasos 1 a 11 de la tarea 3 (utilice R2 para el nombre de host
de este router).

30
Paso 2: Configure la interfaz serial 0/0/0 con la dirección IP 192.168.2.2/24. Active la
interfaz con el comando no shutdown.
Paso 3:Utilice elcomando description para proporcionar una descripción de esta interfaz.

31

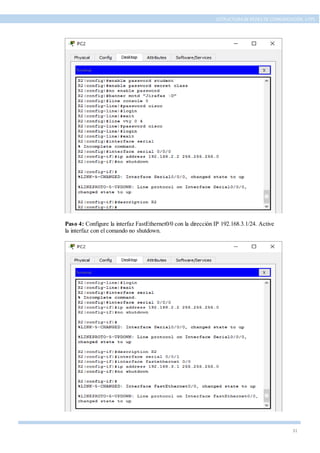

Paso 4: Configure la interfaz FastEthernet0/0 con la dirección IP 192.168.3.1/24. Active
la interfaz con el comando no shutdown.

32

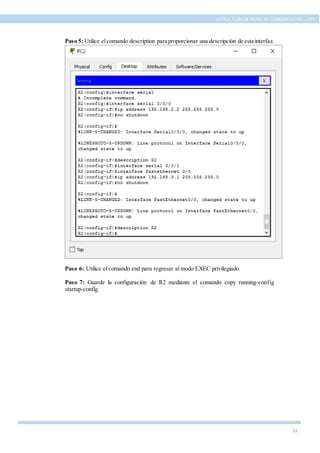

Paso 5:Utilice elcomando description para proporcionar una descripción de esta interfaz.
Paso 6: Utilice el comando end para regresar al modo EXEC privilegiado.
Paso 7: Guarde la configuración de R2 mediante el comando copy running-config
startup-config.

33

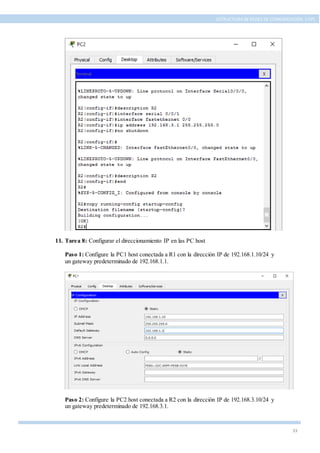

11. Tarea 8: Configurar el direccionamiento IP en las PC host
Paso 1: Configure la PC1 host conectada a R1 con la dirección IP de 192.168.1.10/24 y
un gateway predeterminado de 192.168.1.1.
Paso 2: Configure la PC2 host conectada a R2 con la dirección IP de 192.168.3.10/24 y
un gateway predeterminado de 192.168.3.1.

34

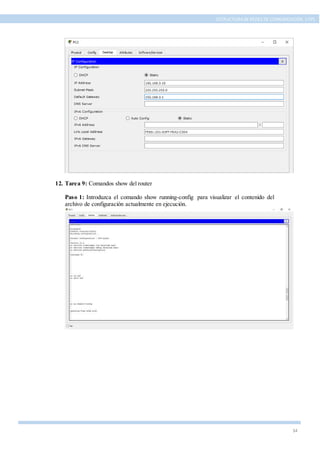

12. Tarea 9: Comandos show del router
Paso 1: Introduzca el comando show running-config para visualizar el contenido del
archivo de configuración actualmente en ejecución.

35

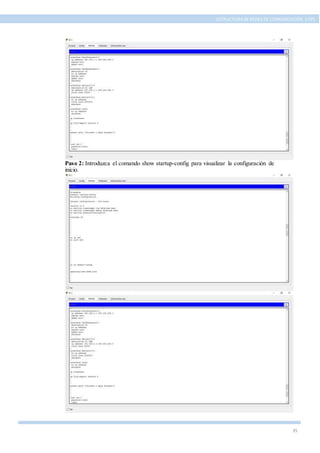

Paso 2: Introduzca el comando show startup-config para visualizar la configuración de
inicio.

36

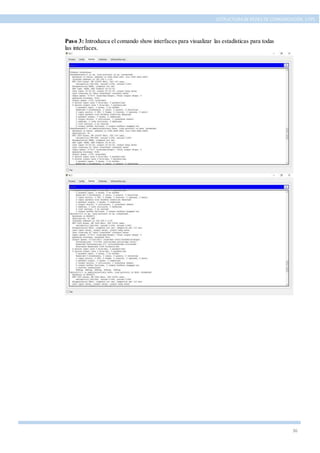

Paso 3: Introduzca el comando show interfaces para visualizar las estadísticas para todas
las interfaces.

37

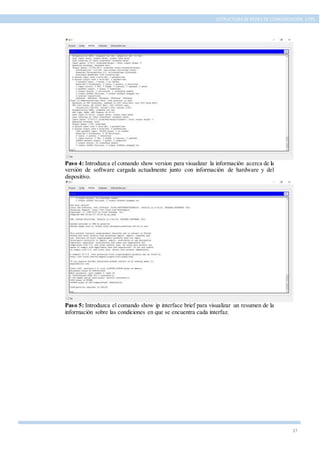

Paso 4: Introduzca el comando show version para visualizar la información acerca de la
versión de software cargada actualmente junto con información de hardware y del
dispositivo.
Paso 5: Introduzca el comando show ip interface brief para visualizar un resumen de la
información sobre las condiciones en que se encuentra cada interfaz.

38

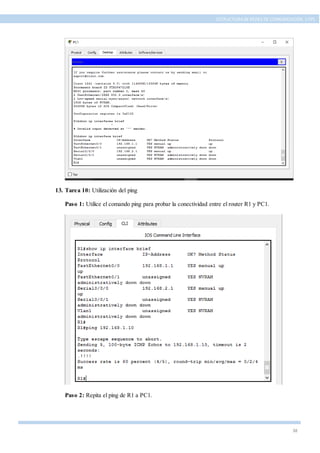

13. Tarea 10: Utilización del ping
Paso 1: Utilice el comando ping para probar la conectividad entre el router R1 y PC1.
Paso 2: Repita el ping de R1 a PC1.

39

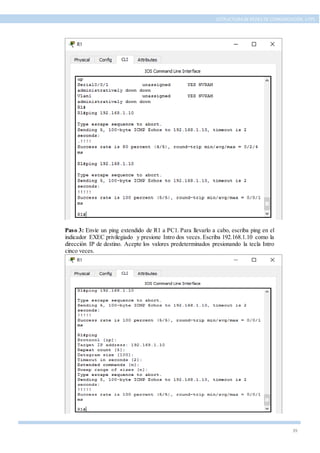

Paso 3: Envíe un ping extendido de R1 a PC1. Para llevarlo a cabo, escriba ping en el
indicador EXEC privilegiado y presione Intro dos veces. Escriba 192.168.1.10 como la
dirección IP de destino. Acepte los valores predeterminados presionando la tecla Intro
cinco veces.

40

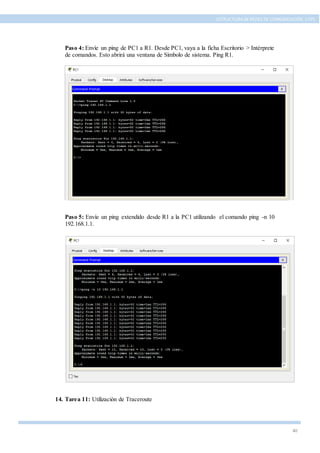

Paso 4: Envíe un ping de PC1 a R1. Desde PC1, vaya a la ficha Escritorio > Intérprete
de comandos. Esto abrirá una ventana de Símbolo de sistema. Ping R1.
Paso 5: Envíe un ping extendido desde R1 a la PC1 utilizando el comando ping -n 10
192.168.1.1.
14. Tarea 11: Utilización de Traceroute

41
Paso 1: Utilice el comando traceroute en el indicador EXEC privilegiado de R1 para
descubrir la ruta que tomará un paquete del router R1 a PC1.
Paso 2: Utilice el comando tracert en el indicador de comandos de Windows para
descubrir la ruta que tomará un paquete del router R1 a PC1.
15. Tarea 12: Crear un archivo start.txt
Las configuraciones del router pueden guardarse en un archivo de texto (.txt) para uso
posterior. La configuración puede copiarse nuevamente en el router para no tener que
ingresar los comandos uno por uno.

42
Paso 1: Visualice la configuración en ejecución del router por medio del comando show
running-config.
Paso 2: Seleccione el resultado del comando, haga clic con el botón derecho sobre el
texto resaltado y seleccione copiar para copiar el texto.
Paso 3:Abra el Bloc de notas.Bloc de notas generalmente se encuentra en elmenú Inicio
en Programas, Accesorios. Luego de abrir el Bloc de notas, seleccione Pegar desde el
menú Editar Bloc de notas.
Paso 4: Se deberán editar o agregar algunos comandos antes de poder aplicar el guión de
inicio a un router. Algunos de estos cambios son:
 Agregar un comando no shutdown a las interfaces seriales y FastEthernet que se
están utilizando.
 Reemplazar el texto encriptado en el comando enable secret por la contraseña
adecuada.
 El comando mac-address debe eliminarse de las interfaces.
 Debe eliminarse el comando ip classless.
 Pueden eliminarse las interfaces no utilizadas.
 Edite el texto en el archivo del bloc de notas.

43

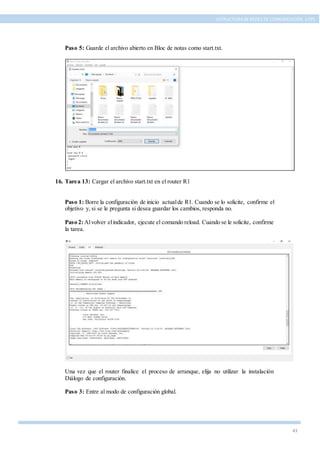

Paso 5: Guarde el archivo abierto en Bloc de notas como start.txt.
16. Tarea 13: Cargar el archivo start.txt en el router R1
Paso 1: Borre la configuración de inicio actualde R1. Cuando se lo solicite, confirme el
objetivo y, si se le pregunta si desea guardar los cambios, responda no.
Paso 2:Alvolver elindicador, ejecute el comando reload. Cuando se le solicite, confirme
la tarea.
Una vez que el router finalice el proceso de arranque, elija no utilizar la instalación
Diálogo de configuración.
Paso 3: Entre al modo de configuración global.

44

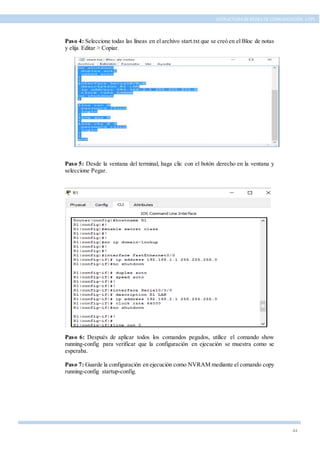

Paso 4: Seleccione todas las líneas en el archivo start.txt que se creó en el Bloc de notas
y elija Editar > Copiar.
Paso 5: Desde la ventana del terminal, haga clic con el botón derecho en la ventana y
seleccione Pegar.
Paso 6: Después de aplicar todos los comandos pegados, utilice el comando show
running-config para verificar que la configuración en ejecución se muestra como se
esperaba.
Paso 7: Guarde la configuración en ejecución como NVRAM mediante el comando copy
running-config startup-config.

45

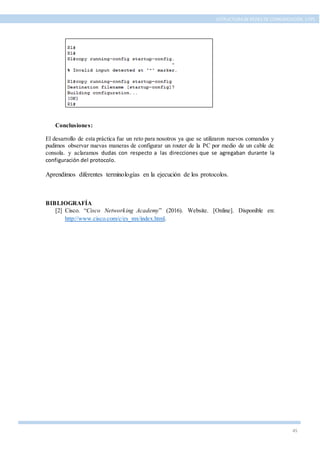

Conclusiones:
El desarrollo de esta práctica fue un reto para nosotros ya que se utilizaron nuevos comandos y
pudimos observar nuevas maneras de configurar un router de la PC por medio de un cable de
consola. y aclaramos dudas con respecto a las direcciones que se agregaban durante la
configuración del protocolo.
Aprendimos diferentes terminologías en la ejecución de los protocolos.
BIBLIOGRAFÍA

Practicas de Estructura de Redes de Comunicación

Más contenido relacionado

La actualidad más candente

Similar a Practicas de Estructura de Redes de Comunicación

Más de Ángel Leonardo Torres

Último

Practicas de Estructura de Redes de Comunicación
