El documento describe los pasos para configurar un router y un switch para conectar 4 subredes. Estos incluyen conectar los interfaces ethernet del router al switch, asignar direcciones IP a cada interfaz del router correspondientes a las subredes y establecer las direcciones IP como puertas de enlace, y comprobar la conectividad entre las subredes usando simple PDU.

1. Practica 12

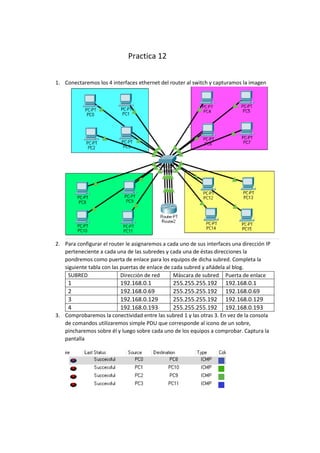

1. Conectaremos los 4 interfaces ethernet del router al switch y capturamos la imagen
2. Para configurar el router le asignaremos a cada uno de sus interfaces una dirección IP
perteneciente a cada una de las subredes y cada una de éstas direcciones la
pondremos como puerta de enlace para los equipos de dicha subred. Completa la
siguiente tabla con las puertas de enlace de cada subred y añádela al blog.
SUBRED Dirección de red Máscara de subred Puerta de enlace
1 192.168.0.1 255.255.255.192 192.168.0.1
2 192.168.0.69 255.255.255.192 192.168.0.69
3 192.168.0.129 255.255.255.192 192.168.0.129
4 192.168.0.193 255.255.255.192 192.168.0.193
3. Comprobaremos la conectividad entre las subred 1 y las otras 3. En vez de la consola
de comandos utilizaremos simple PDU que corresponde al icono de un sobre,
pincharemos sobre él y luego sobre cada uno de los equipos a comprobar. Captura la
pantalla

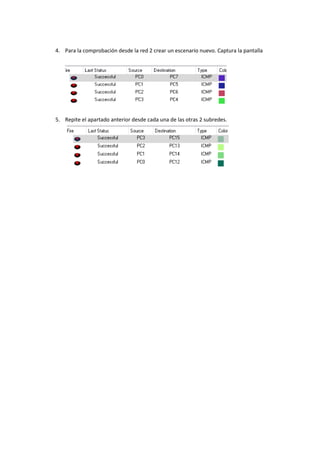

2. 4. Para la comprobación desde la red 2 crear un escenario nuevo. Captura la pantalla
5. Repite el apartado anterior desde cada una de las otras 2 subredes.
