Este documento presenta los resultados de medidas realizadas en un circuito RLC. Se midió una corriente de 3.17 mA, una resistencia de 1.11 kΩ y un desfase de 27 grados a una frecuencia de 981.02 Hz, que es la frecuencia de resonancia del circuito. El documento también incluye una tabla con los valores de tensión medidas para diferentes frecuencias aplicadas, con frecuencias de corte de 300Hz y 3kHz.

1. MEDIDAS DE UN CIRCUITO RLC
1.
2.

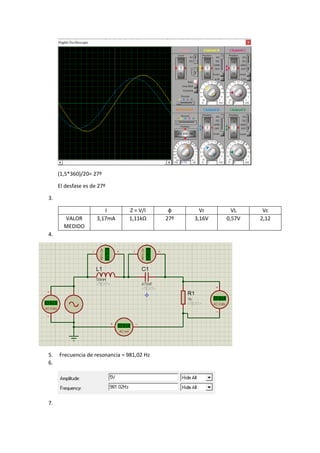

2. (1,5*360)/20= 27º
El desfase es de 27º
3.
I Z = V/I φ Vr VL Vc
VALOR
MEDIDO
3,17mA 1,11kΩ 27º 3,16V 0,57V 2,12
4.
5. Frecuencia de resonancia = 981,02 Hz
6.
7.

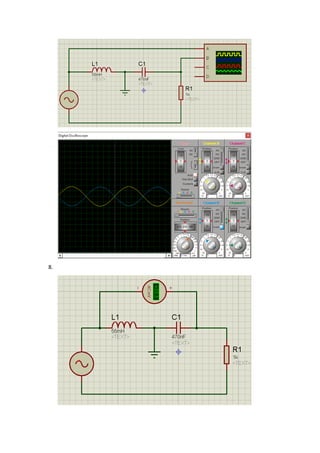

3. 8.

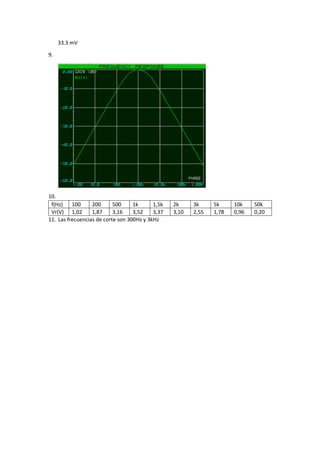

4. 33.3 mV
9.
10.
f(Hz) 100 200 500 1k 1,5k 2k 3k 5k 10k 50k
Vr(V) 1,02 1,87 3,16 3,52 3,37 3,10 2,55 1,78 0,96 0,20
11. Las frecuencias de corte son 300Hz y 3kHz
