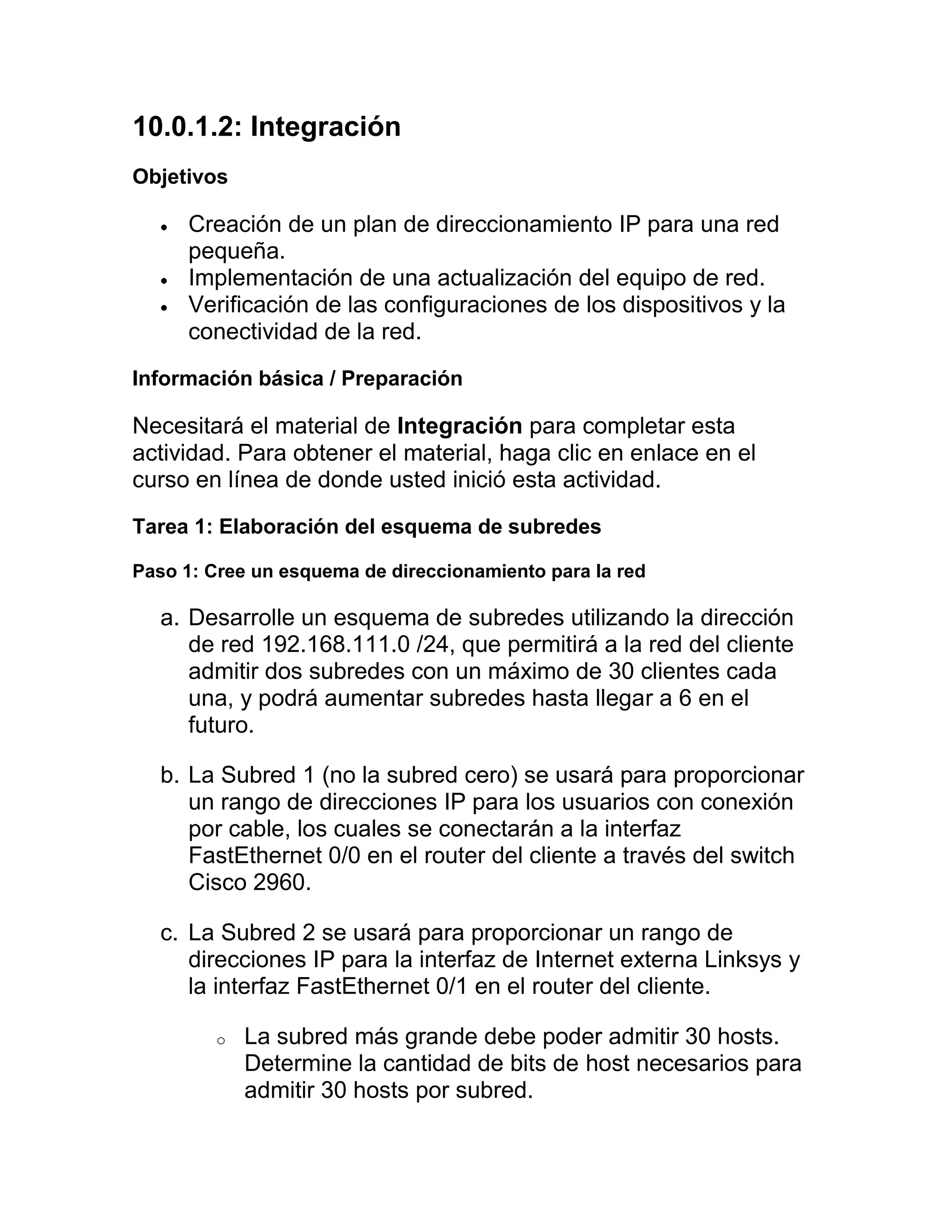

- 1. 10.0.1.2: Integración Objetivos Creación de un plan de direccionamiento IP para una red pequeña. Implementación de una actualización del equipo de red. Verificación de las configuraciones de los dispositivos y la conectividad de la red. Información básica / Preparación Necesitará el material de Integración para completar esta actividad. Para obtener el material, haga clic en enlace en el curso en línea de donde usted inició esta actividad. Tarea 1: Elaboración del esquema de subredes Paso 1: Cree un esquema de direccionamiento para la red a. Desarrolle un esquema de subredes utilizando la dirección de red 192.168.111.0 /24, que permitirá a la red del cliente admitir dos subredes con un máximo de 30 clientes cada una, y podrá aumentar subredes hasta llegar a 6 en el futuro. b. La Subred 1 (no la subred cero) se usará para proporcionar un rango de direcciones IP para los usuarios con conexión por cable, los cuales se conectarán a la interfaz FastEthernet 0/0 en el router del cliente a través del switch Cisco 2960. c. La Subred 2 se usará para proporcionar un rango de direcciones IP para la interfaz de Internet externa Linksys y la interfaz FastEthernet 0/1 en el router del cliente. o La subred más grande debe poder admitir 30 hosts. Determine la cantidad de bits de host necesarios para admitir 30 hosts por subred.
- 2. o Determine a cantidad mínima de subredes requeridas para el nuevo diseño de red que también permite el crecimiento futuro. o Determine la cantidad de bits de subred necesarios para permitir la cantidad de subredes requerida. o Determine la cantidad de subredes necesarias para este esquema de direccionamiento. o Determine la máscara de subred para el nuevo esquema de direccionamiento. Tarea 2: Configuración de dispositivos y verificación de configuraciones predeterminadas. Paso 1: Verifique las configuraciones predeterminadas para el router 1841 del cliente Conéctese al router del cliente y verifique que esté en el estado predeterminado de fábrica. Paso 2: Configurar el router 1841 del cliente. a. Utilice la lista de verificación de configuración del dispositivo como guía para configurar el router 1841 del cliente. b. Muestre el running-config del router para verificar la configuración. Elemento de la configuración Valor de la configuración Configure el nombre del host del router AnyCompany1 Consola: cisco Enable: cisco Configure las contraseñas Enable Secret: class VTY terminals: cisco Dirección IP Configure la interfaz FastEthernet 0/0 Máscara de subred Dirección IP Configure la interfaz FastEthernet 0/1 Máscara de subred
- 3. Dirección IP Configure lainterfaz WAN Serial 0/0/0 Máscara de subred El ISP proporciona la frecuencia de reloj Encapsulación Configure el servidor de DHCP para red conectada Configure la ruta estática a la red inalámbrica Configure la ruta predeterminada al router del ISP Red 1: Configure RIP versión 2 Red 2: Red 3: Muestre el running-config y verifique las configuraciones Guarde el running-config en el startup-config Paso 3: Verifique las configuraciones predeterminadas para el Linksys y configure el SSID. a. Inicie sesión en el Linksys y verifique que esté en el estado predeterminado de fábrica. Utilice el valor predeterminado de fábrica sin identificación de usuario y la contraseña del administrador. Se debe establecer la dirección IP interna del router en 192.168.1.1 y la máscara de subred en 255.255.255.0. El rango de direcciones DHCP debe ser de 192.168.1.100 a 192.168.1.149. Todas las configuraciones de seguridad deben ser las predeterminadas, sin filtrado MAC, etc. b. Cambie el Identificador del conjunto de servicios (SSID) predeterminado en el Linksys a AnyCompany1 y asegúrese de que sea enviado. c. Cambie el tipo de conexión de Internet a IP estático y configure la dirección IP, la máscara de subred y el gateway predeterminado. Paso 4: Verifique que las PC host sean clientes DHCP. Utilice la opción Escritorio > Config para verificar que tanto las PC inalámbricas del host como las que tienen conexión por cable estén configuradas para obtener sus direcciones IP en forma automática a través del DHCP.
- 4. Tarea 3: Conexiónde los dispositivos de red y verificación de la conectividad. Paso 1: Conectar los dispositivos de red. Utilice la lista de verificación de instalación del equipo de red como ayuda para conectar los dispositivos de red utilizando los cables correctos. Conecte el Conecte la PC Conecte la PC Conecte el 1841 Conecte el Linksys al conectada al inalámbrica al al router del ISP 1841 al switch 1841 switch Linksys Paso 2: Verificar las configuraciones de dispositivos y la conectividad de red. Utilice la lista de verificación de conectividad y la de verificación de configuración para comprobar la configuración IP de cada host y probar la conectividad de la red. También mostrará los distintos running-configs y las tablas de enrutamiento. Desde la PC conectada, visualice la dirección IP, la máscara de subred y el gateway predeterminado Desde la petición de entrada de comandos de una PC inalámbrica, visualice la dirección IP, la máscara de subred y el gateway predeterminado. Inicie sesión en la interfaz gráfica (GUI) de Linksys desde el host inalámbrico y registre la dirección IP y la máscara de subred LAN, la dirección IP y la máscara de subred de Internet y el gateway predeterminado Haga ping desde el host conectado al gateway predeterminado 1841 Haga ping desde el host conectado a la interfaz S0/0 del ISP Haga ping desde el host conectado a la interfaz Lo0 del ISP Haga ping desde el host inalámbrico al gateway predeterminado 1841 Haga ping desde el host inalámbrico a la interfaz S0/0 del ISP Haga ping desde el host inalámbrico a la interfaz Lo0 del ISP Visualice la tabla de enrutamiento IP para el router del cliente. ¿Qué rutas se conocen y cómo se las aprenden? Capture el running–config del router 1841 del cliente en un archivo de texto en el escritorio para mostrárselo al instructor. Nombre el archivo utilizando sus iniciales.
