1. PRÁCTICA 4
ENSAYOS PÉNDULO CHARPY Y
FLUENCIA
Jorge Espinosa Rábanos
Grupo A

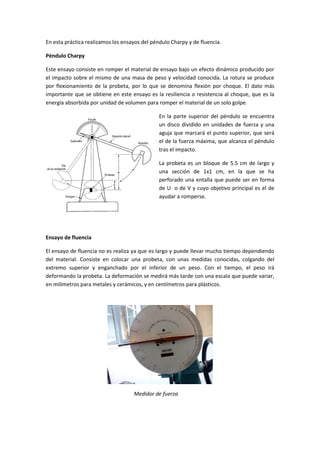

2. En esta práctica realizamos los ensayos del péndulo Charpy y de fluencia.
Péndulo Charpy
Este ensayo consiste en romper el material de ensayo bajo un efecto dinámico producido por
el impacto sobre el mismo de una masa de peso y velocidad conocida. La rotura se produce
por flexionamiento de la probeta, por lo que se denomina flexión por choque. El dato más
importante que se obtiene en este ensayo es la resiliencia o resistencia al choque, que es la
energía absorbida por unidad de volumen para romper el material de un solo golpe.
En la parte superior del péndulo se encuentra
un disco dividido en unidades de fuerza y una
aguja que marcará el punto superior, que será
el de la fuerza máxima, que alcanza el péndulo
tras el impacto.
La probeta es un bloque de 5.5 cm de largo y
una sección de 1x1 cm, en la que se ha
perforado una entalla que puede ser en forma
de U o de V y cuyo objetivo principal es el de
ayudar a romperse.
Ensayo de fluencia
El ensayo de fluencia no es realiza ya que es largo y puede llevar mucho tiempo dependiendo
del material. Consiste en colocar una probeta, con unas medidas conocidas, colgando del
extremo superior y enganchado por el inferior de un peso. Con el tiempo, el peso irá
deformando la probeta. La deformación se medirá más tarde con una escala que puede variar,
en milímetros para metales y cerámicos, y en centímetros para plásticos.
Medidor de fuerza

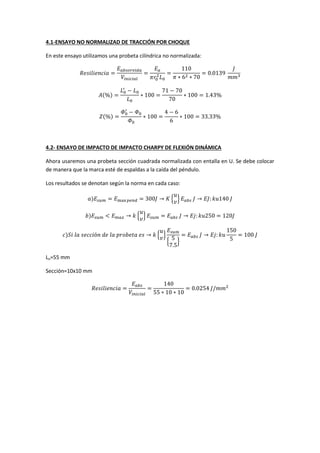

3. 4.1-ENSAYO NO NORMALIZAD DE TRACCIÓN POR CHOQUE
En este ensayo utilizamos una probeta cilíndrica no normalizada:
( )
( )
4.2- ENSAYO DE IMPACTO DE IMPACTO CHARPY DE FLEXIÓN DINÁMICA
Ahora usaremos una probeta sección cuadrada normalizada con entalla en U. Se debe colocar
de manera que la marca esté de espaldas a la caída del péndulo.
Los resultados se denotan según la norma en cada caso:
)
)
)
{ }
{ }
{ }
{
Lo=55 mm
Sección=10x10 mm
}
