ENSAYO CON EL PENDULO DE CHARPY Y
ENSAYO DE FLUENCIA
INTRODUCCIÓN
Esta práctica consiste en un ensayo, en el cual se va a romper una probeta con un péndulo.
Para que el péndulo rompa la probeta hay que suministrarle una energía. Las probetas que
vamos a utilizar son de acero, y tienen una entalla en su centro. Esta entalla puede ser en
forma de U o de V, y el golpe del péndulo se aplica en la cara opuesta a la entalla.
MATERIALES
• Para el desarrollo de este ensayo utilizaremos dos probetas con entalla en U de
10x10mm2 y de 55mm de longitud.
• Péndulo Charpy
NORMA
Los resultados obtenidos en el péndulo Charpy se denotan según la norma, dependiendo del
caso:
a) Energía suministrada= Energía máxima_péndulo
Ej: KU = 140 J
b) Energía suministrada < Energía máxima
Ej: KV 250 = 120 J
c) Si la sección de la probeta es reducida
Para 5mm de lado Ej: KU 150/5 = 100 J
PROCEDIMIENTOS
El ensayo Charpy, también llamado ensayo de flexión por choque se realiza en la máquina que
hemos visto primeramente, su función consiste en someter una pieza normalizada, cuyas
medidas definiremos posteriormente, a un esfuerzo de choque hasta la rotura.
Con la ayuda de un calibre comprobamos que las medidas de la probeta son las que se piden
en la práctica
La energía máxima que podemos suministrar al péndulo es de 300J que será la energía que
utilicemos para nuestra primera prueba.

2. 6/11/2015
-Primera prueba
Colocamos la probeta en la parte de abajo del péndulo y aplicamos al péndulo su energía
máxima. Y los datos obtenidos son:
La energía suministrada es 300 J, absorbida 212 J KU300=212 J
-Segunda prueba
La energía suministrada para este segundo apartado será de 250, para una probeta con entalla
en U y de las mismas dimensiones que la anterior.
Energía suministrada es 250 J, absorbida 100 J KU250=100 J
ENSAYO DE TRACCIÓN NO NORMALIZADO POR IMPACTO
Lo primero que debemos calcular de la probeta es su longitud y sección, operación que
realizaremos con ayuda del calibre.
Obtenemos:
22
52,25
7,5
2,77
mmrS
mm
mmL
o
o
o





Ahora es el momento de someter a la probeta a la máquina de tracción.
Los datos que debemos obtener ahora son las medidas deformadas por culpa de la rotura y
que debemos utilizar para los siguientes cálculos.
De la maquina, a la cual hemos aplicado la energía máxima de 300J, obtenemos el valor de la
energía absorbida por ella misma durante el choque:
La energía absorbida es 162 J
Con ayuda del calibre lo que debemos calcular de la probeta es su longitud y sección finales.
Obtenemos:
22
63,19
5
80
mmrS
mm
mmL
f
f
f






3. 6/11/2015

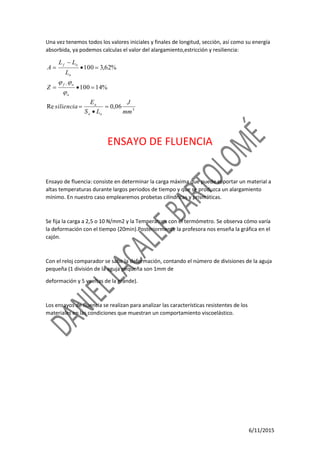

Una vez tenemos todos los valores iniciales y finales de longitud, sección, así como su energía
absorbida, ya podemos calculas el valor del alargamiento,estricción y resiliencia:
3
06,0Re
%14100
%62,3100
mm
J
LS
E
siliencia
Z
L
LL
A
oo
a
o
of
o
of










ENSAYO DE FLUENCIA
Ensayo de fluencia: consiste en determinar la carga máxima que puede soportar un material a
altas temperaturas durante largos periodos de tiempo y que se produzca un alargamiento
mínimo. En nuestro caso emplearemos probetas cilíndricas y prismáticas.
Se fija la carga a 2,5 o 10 N/mm2 y la Temperatura con el termómetro. Se observa cómo varía
la deformación con el tiempo (20min).Posteriormente la profesora nos enseña la gráfica en el
cajón.
Con el reloj comparador se sabe la deformación, contando el número de divisiones de la aguja
pequeña (1 división de la aguja pequeña son 1mm de
deformación y 5 vueltas de la grande).
Los ensayos de fluencia se realizan para analizar las características resistentes de los
materiales en las condiciones que muestran un comportamiento viscoelástico.
