1. ENSAYO DE COMPRESIÓN
Y DE CHISPA
Mikel Azpiazu Barrios

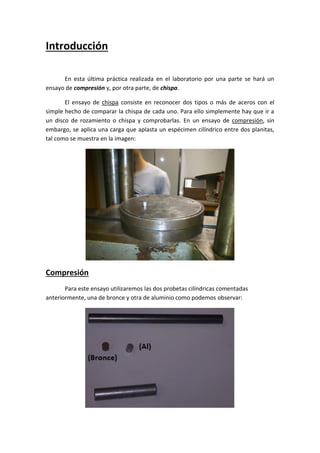

2. Introducción
En esta última práctica realizada en el laboratorio por una parte se hará un
ensayo de compresión y, por otra parte, de chispa.
El ensayo de chispa consiste en reconocer dos tipos o más de aceros con el
simple hecho de comparar la chispa de cada uno. Para ello simplemente hay que ir a
un disco de rozamiento o chispa y comprobarlas. En un ensayo de compresión, sin
embargo, se aplica una carga que aplasta un espécimen cilíndrico entre dos planitas,
tal como se muestra en la imagen:
Compresión
Para este ensayo utilizaremos las dos probetas cilíndricas comentadas
anteriormente, una de bronce y otra de aluminio como podemos observar:

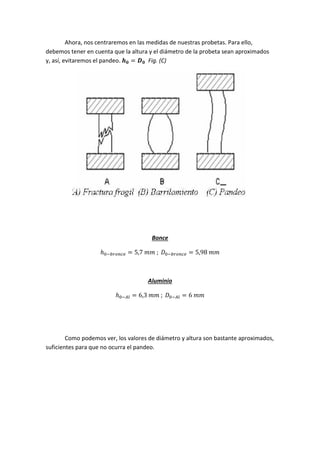

3. Ahora, nos centraremos en las medidas de nuestras probetas. Para ello,
debemos tener en cuenta que la altura y el diámetro de la probeta sean aproximados
y, así, evitaremos el pandeo.
Fig. (C)
Bonce
Aluminio
Como podemos ver, los valores de diámetro y altura son bastante aproximados,
suficientes para que no ocurra el pandeo.

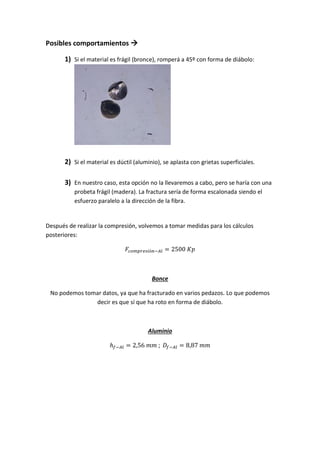

4. Posibles comportamientos 
1) Si el material es frágil (bronce), romperá a 45º con forma de diábolo:
2) Si el material es dúctil (aluminio), se aplasta con grietas superficiales.
3) En nuestro caso, esta opción no la llevaremos a cabo, pero se haría con una
probeta frágil (madera). La fractura sería de forma escalonada siendo el
esfuerzo paralelo a la dirección de la fibra.
Después de realizar la compresión, volvemos a tomar medidas para los cálculos
posteriores:
Bonce
No podemos tomar datos, ya que ha fracturado en varios pedazos. Lo que podemos
decir es que sí que ha roto en forma de diábolo.
Aluminio

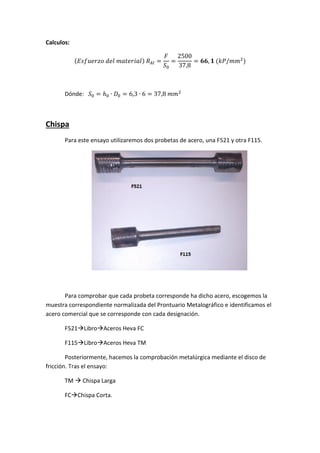

5. Calculos:
(
)
(
)
Dónde:
Chispa
Para este ensayo utilizaremos dos probetas de acero, una F521 y otra F115.
Para comprobar que cada probeta corresponde ha dicho acero, escogemos la
muestra correspondiente normalizada del Prontuario Metalográfico e identificamos el
acero comercial que se corresponde con cada designación.
F521LibroAceros Heva FC
F115LibroAceros Heva TM
Posteriormente, hacemos la comprobación metalúrgica mediante el disco de
fricción. Tras el ensayo:
TM  Chispa Larga
FCChispa Corta.
