La práctica involucra realizar ensayos de compresión en probetas de aluminio y bronce usando una máquina universal para determinar sus propiedades mecánicas. Luego, se llevará a cabo un ensayo de chispa para identificar la composición de probetas de acero mediante la comparación de la forma de la chispa producida con muestras de referencia.

1. Paula Andrés Cantero
Grado Ingeniería Mecánica

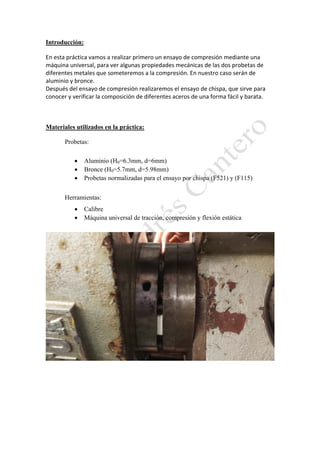

2. Introducción:
En esta práctica vamos a realizar primero un ensayo de compresión mediante una
máquina universal, para ver algunas propiedades mecánicas de las dos probetas de
diferentes metales que someteremos a la compresión. En nuestro caso serán de
aluminio y bronce.
Después del ensayo de compresión realizaremos el ensayo de chispa, que sirve para
conocer y verificar la composición de diferentes aceros de una forma fácil y barata.
Materiales utilizados en la práctica:
Probetas:



Aluminio (H0=6.3mm, d=6mm)
Bronce (H0=5.7mm, d=5.98mm)
Probetas normalizadas para el ensayo por chispa (F521) y (F115)
Herramientas:


Calibre
Máquina universal de tracción, compresión y flexión estática

3. 

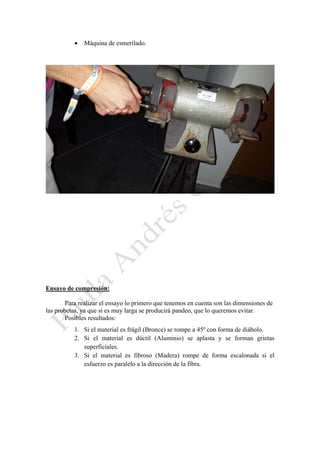

Máquina de esmerilado.
Ensayo de compresión:
Para realizar el ensayo lo primero que tenemos en cuenta son las dimensiones de
las probetas, ya que si es muy larga se producirá pandeo, que lo queremos evitar.
Posibles resultados:
1. Si el material es frágil (Bronce) se rompe a 45º con forma de diábolo.
2. Si el material es dúctil (Aluminio) se aplasta y se forman grietas
superficiales.
3. Si el material es fibroso (Madera) rompe de forma escalonada si el
esfuerzo es paralelo a la dirección de la fibra.

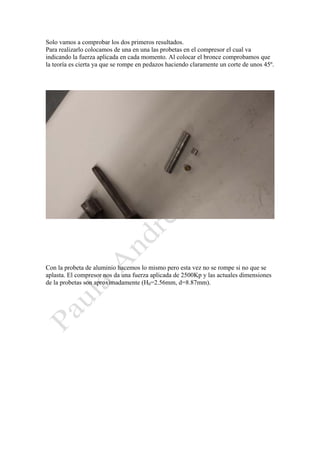

4. Solo vamos a comprobar los dos primeros resultados.
Para realizarlo colocamos de una en una las probetas en el compresor el cual va
indicando la fuerza aplicada en cada momento. Al colocar el bronce comprobamos que
la teoría es cierta ya que se rompe en pedazos haciendo claramente un corte de unos 45º.
Con la probeta de aluminio hacemos lo mismo pero esta vez no se rompe si no que se
aplasta. El compresor nos da una fuerza aplicada de 2500Kp y las actuales dimensiones
de la probetas son aproximadamente (H0=2.56mm, d=8.87mm).

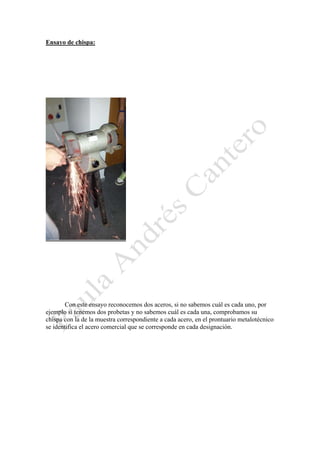

5. Ensayo de chispa:
Con este ensayo reconocemos dos aceros, si no sabemos cuál es cada uno, por
ejemplo si tenemos dos probetas y no sabemos cuál es cada una, comprobamos su
chispa con la de la muestra correspondiente a cada acero, en el prontuario metalotécnico
se identifica el acero comercial que se corresponde en cada designación.

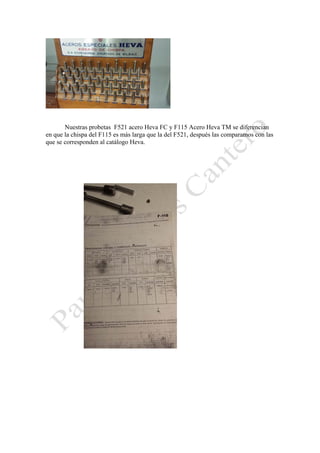

6. Nuestras probetas F521 acero Heva FC y F115 Acero Heva TM se diferencian
en que la chispa del F115 es más larga que la del F521, después las comparamos con las
que se corresponden al catálogo Heva.
