Ensayos de compresión y de chispa
1. Práctica 6. Ensayos de compresión y chispa.
Grado en Ingeniería Electrónica Industrial y Automática.
M a r í a G a r c í a I r r i b a r r í a . G r u p o A .
Ciencia
de
Materiales

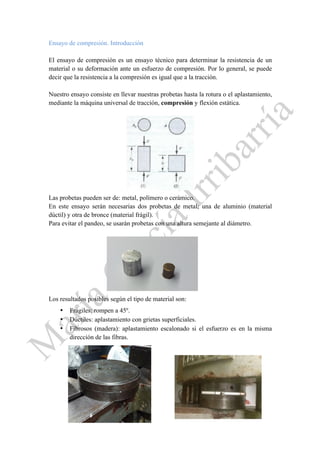

2. Ensayo de compresión. Introducción
El ensayo de compresión es un ensayo técnico para determinar la resistencia de un
material o su deformación ante un esfuerzo de compresión. Por lo general, se puede
decir que la resistencia a la compresión es igual que a la tracción.
Nuestro ensayo consiste en llevar nuestras probetas hasta la rotura o el aplastamiento,
mediante la máquina universal de tracción, compresión y flexión estática.
Las probetas pueden ser de: metal, polímero o cerámico.
En este ensayo serán necesarias dos probetas de metal; una de aluminio (material
dúctil) y otra de bronce (material frágil).
Para evitar el pandeo, se usarán probetas con una altura semejante al diámetro.
Los resultados posibles según el tipo de material son:
• Frágiles: rompen a 45º.
• Dúctiles: aplastamiento con grietas superficiales.
• Fibrosos (madera): aplastamiento escalonado si el esfuerzo es en la misma
dirección de las fibras.

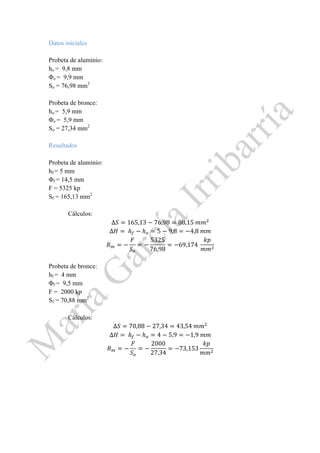

3. Datos iniciales
Probeta de aluminio:
ho = 9,8 mm
Φo = 9,9 mm
So = 76,98 mm2
Probeta de bronce:
ho = 5,9 mm
Φo = 5,9 mm
So = 27,34 mm2
Resultados
Probeta de aluminio:
hf = 5 mm
Φf = 14,5 mm
F = 5325 kp
Sf = 165,13 mm2
Cálculos:
∆𝑆 = 165,13 − 76,98 = 88,15 𝑚𝑚!
∆𝐻 = ℎ! − ℎ! = 5 − 9,8 = −4,8 𝑚𝑚
𝑅! = −
𝐹
𝑆!
= −
5325
76,98
= −69,174
𝑘𝑝
𝑚𝑚!
Probeta de bronce:
hf = 4 mm
Φf = 9,5 mm
F = 2000 kp
Sf = 70,88 mm2
Cálculos:
∆𝑆 = 70,88 − 27,34 = 43,54 𝑚𝑚!
∆𝐻 = ℎ! − ℎ! = 4 − 5,9 = −1,9 𝑚𝑚
𝑅! = −
𝐹
𝑆!
= −
2000
27,34
= −73,153
𝑘𝑝
𝑚𝑚!

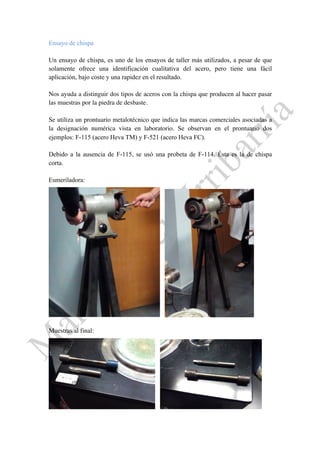

4. Ensayo de chispa
Un ensayo de chispa, es uno de los ensayos de taller más utilizados, a pesar de que
solamente ofrece una identificación cualitativa del acero, pero tiene una fácil
aplicación, bajo coste y una rapidez en el resultado.
Nos ayuda a distinguir dos tipos de aceros con la chispa que producen al hacer pasar
las muestras por la piedra de desbaste.
Se utiliza un prontuario metalotécnico que indica las marcas comerciales asociadas a
la designación numérica vista en laboratorio. Se observan en el prontuario dos
ejemplos: F-115 (acero Heva TM) y F-521 (acero Heva FC).
Debido a la ausencia de F-115, se usó una probeta de F-114. Ésta es la de chispa
corta.
Esmeriladora:
Muestras al final:
