Amplificador de 200w
- 1. videorockola.com Amplificador estereo de200 W Excelente amplificador estereo de 100w por canal, ideal para su guitarra electrica o bajo. Puede trabajarlo a 4 ohmios, siempre y cuando use un gran disipador y le coloque un ventilador. Este amplificador pude usarlo con parlantes entre 250w y 400w max. 1 -Vcc +Vcc 1N4006 Tip 42 Tip 41 560 2SC3280 2SC3280 0.47/5W 0.47/5W 0.001 0.001 47 uF 22K 680 0.1 uF 33 A733 15K 47 uF 56K 150 pF Tip 41 100 1N4006 1N4006 10 4.7K 4.7K 100 680 120 0.47 uF * 47 uF 0.7V 0.7V +46V -46V 0V Diagrama esquemático de un canal +46 Vcc -46 Vcc AC 33v x 33v AC 4700 uF 4700 uF Fuente de alimentación

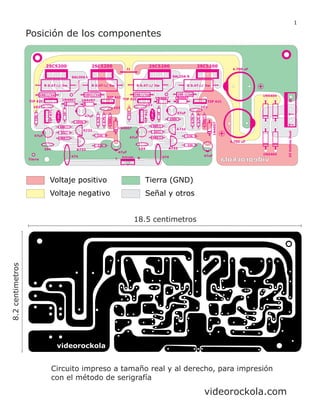

- 2. 2SC5200 2SC5200 2SC52002SC5200 SALIDA RSALIDA L J1 R 0.47 / 5w R 0.47 / 5w R 0.47 / 5w R 0.47 / 5w TIP 42C TIP 42C1N4007 1N4007 1N4007 1N4007 1N4007 1N4007 TIP 41C TIP 41C TIP41C TIP41C 102 102 C150pF C150pF 102 102 47uF 47uF 120 120 10 10 100k 100k 680 33 47uF 47uF 47uF 47uF A733 A733 A733 A733 15k 22k 15k 22k 474474 Tierra 104 104 4.7k 4.700 uF 4.700 uF Entrada 33VoltiosDual G V V 1N5404 L R 680 680 33 680 4.7k 4.7k 560 4.7k 560 Posición de los componentes Circuito impreso a tamaño real y al derecho, para impresión con el método de serigrafía 18.5 centimetros 8.2centimetros 1N5404100 /1w 100 /1w 100 /1w 100 /1w 1 videorockola.com Voltaje positivo Voltaje negativo Tierra (GND) Señal y otros

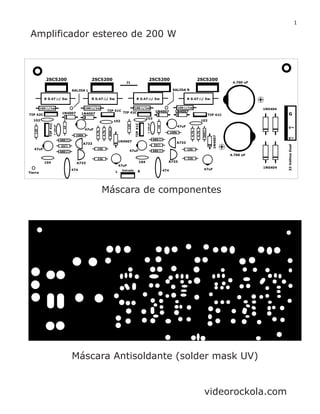

- 3. Máscara de componentes MáscaraAntisoldante (solder mask UV) Amplificador estereo de 200 W 1 2SC5200 2SC5200 2SC5200 2SC5200 SALIDA RSALIDA L J1 R 0.47 / 5w R 0.47 / 5w R 0.47 / 5w R 0.47 / 5w TIP 42C TIP 42C1N4007 1N4007 1N4007 1N4007 1N4007 1N4007 TIP 41C TIP 41C TIP41C TIP41C 102 102 C150pF C150pF 102 102 47uF 47uF 120 120 10 10 100k 100k 680 33 47uF 47uF 47uF 47uF A733 A733 A733 A733 15k 22k 15k 22k 474474 Tierra 104 104 4.7k 560 4.700 uF 4.700 uF Entrada 33VoltiosDual G V V 1N5404 L R 680 680 33 680 4.7k 4.7k 560 4.7k 1N5404100 /1w 100 /1w 100 /1w 100 /1w videorockola.com

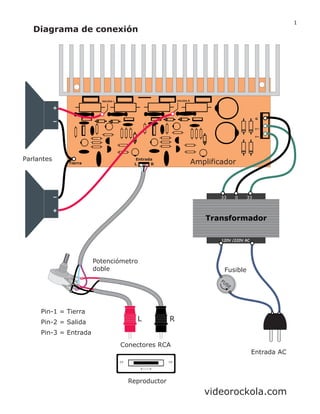

- 4. SALIDA RSALIDA L Tierra Entrada G V V LR Transformador 120V /220V AC 33 0 33 Fusible Entrada AC FUSE Amplificador Reproductor + + Parlantes 1 2 3 1 2 3 RL Pin-1 = Tierra Pin-2 = Salida Pin-3 = Entrada Potenciómetro doble Conectores RCA Diagrama de conexión 1 videorockola.com

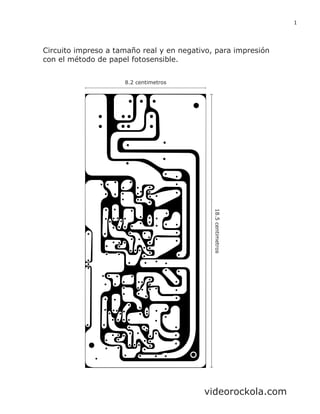

- 5. 18.5centimetros 8.2 centimetros Circuito impresoa tamaño real y en negativo, para impresión con el método de papel fotosensible. 1 videorockola.com

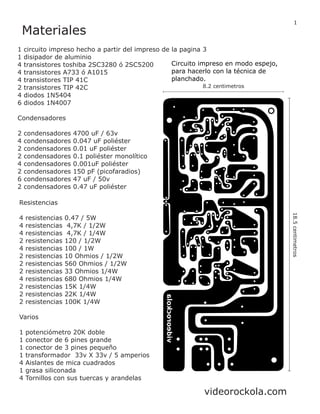

- 6. Materiales 1 circuito impresohecho a partir del impreso de la pagina 3 1 disipador de aluminio 4 transistores toshiba 2SC3280 ó 2SC5200 4 transistores A733 ó A1015 4 transistores TIP 41C 2 transistores TIP 42C 4 diodos 1N5404 6 diodos 1N4007 Condensadores 2 condensadores 4700 uF / 63v 4 condensadores 0.047 uF poliéster 2 condensadores 0.01 uF poliéster 2 condensadores 0.1 poliéster monolítico 4 condensadores 0.001uF poliéster 2 condensadores 150 pF (picofaradios) 6 condensadores 47 uF / 50v 2 condensadores 0.47 uF poliéster Resistencias 4 resistencias 0.47 / 5W 4 resistencias 4,7K / 1/2W 4 resistencias 4,7K / 1/4W 2 resistencias 120 / 1/2W 4 resistencias 100 / 1W 2 resistencias 10 Ohmios / 1/2W 2 resistencias 560 Ohmios / 1/2W 2 resistencias 33 Ohmios 1/4W 4 resistencias 680 Ohmios 1/4W 2 resistencias 15K 1/4W 2 resistencias 22K 1/4W 2 resistencias 100K 1/4W Varios 1 potenciómetro 20K doble 1 conector de 6 pines grande 1 conector de 3 pines pequeño 1 transformador 33v X 33v / 5 amperios 4 Aislantes de mica cuadrados 1 grasa siliconada 4 Tornillos con sus tuercas y arandelas 18.5centimetros 8.2 centimetros Circuito impreso en modo espejo, para hacerlo con la técnica de planchado. 1 videorockola.com
