Este documento describe un protector de salidas para parlantes de amplificadores. Explica el circuito del protector, que incluye diodos, condensadores, resistencias y relevos para proteger los parlantes de sobrecargas. También incluye instrucciones para construir versiones para amplificadores de hasta 400W y hasta 1000W, así como listas de materiales y diagramas del circuito impreso.

1. 1

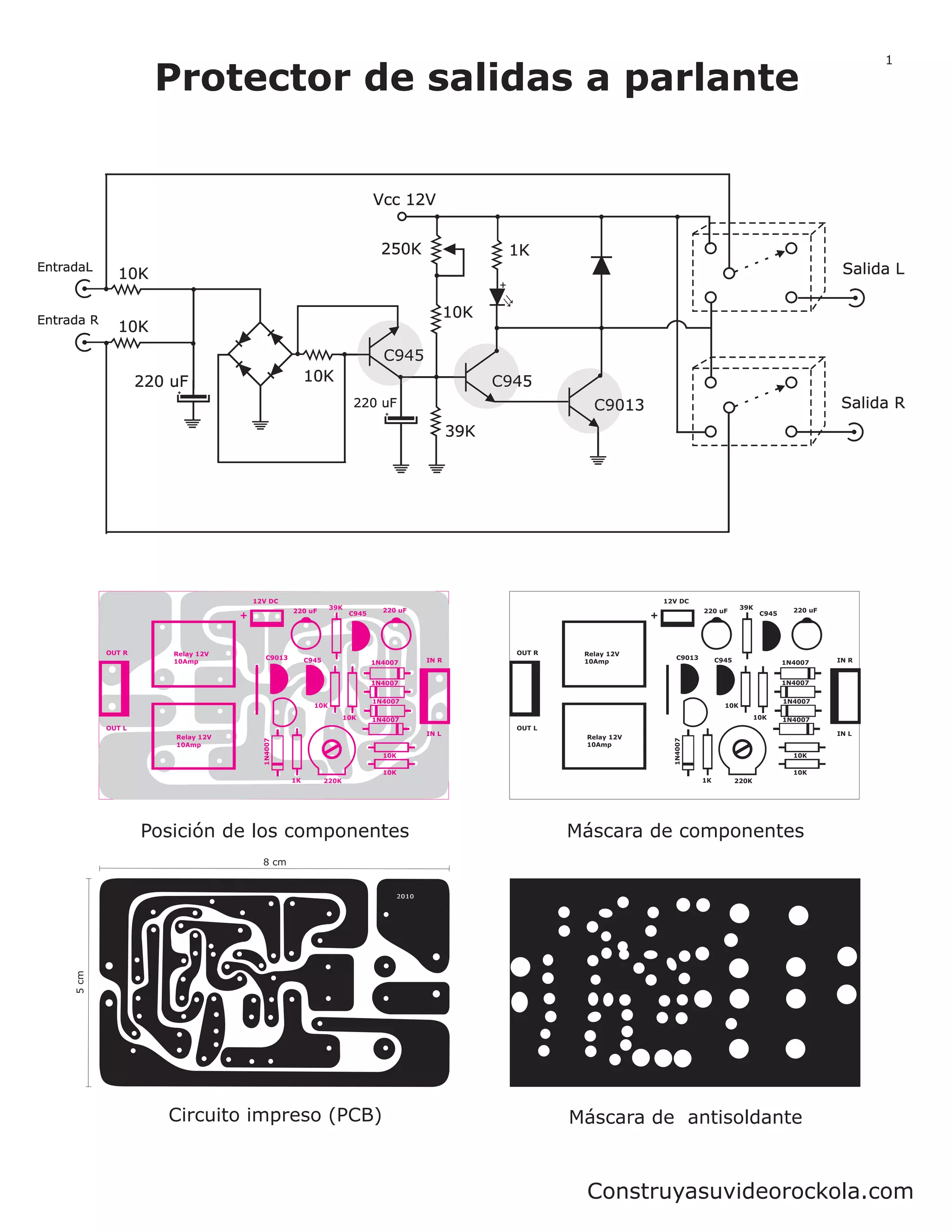

Protector de salidas a parlante
Vcc 12V
250K 1K
EntradaL Salida L
10K
+
Entrada R
10K
10K
C945
220 uF 10K C945
220 uF C9013 Salida R
39K
12V DC 12V DC
39K 220 uF 39K 220 uF
220 uF C945 220 uF C945
+ +
OUT R Relay 12V OUT R Relay 12V
C9013 C945 IN R C9013 C945 IN R
10Amp 1N4007 10Amp 1N4007
1N4007 1N4007
1N4007 1N4007
10K 10K
10K 1N4007 10K 1N4007
OUT L OUT L
IN L IN L
Relay 12V Relay 12V
1N4007
1N4007
10Amp 10Amp
10K 10K
10K 10K
1K 220K 1K 220K
Posición de los componentes Máscara de componentes
8 cm
5 cm
Circuito impreso (PCB) Máscara de antisoldante
Construyasuvideorockola.com

2. 2

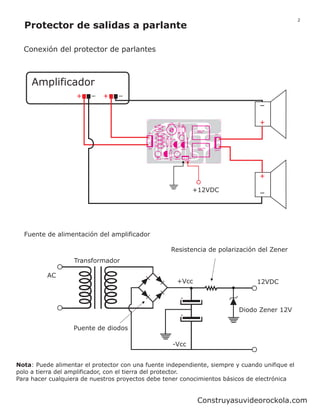

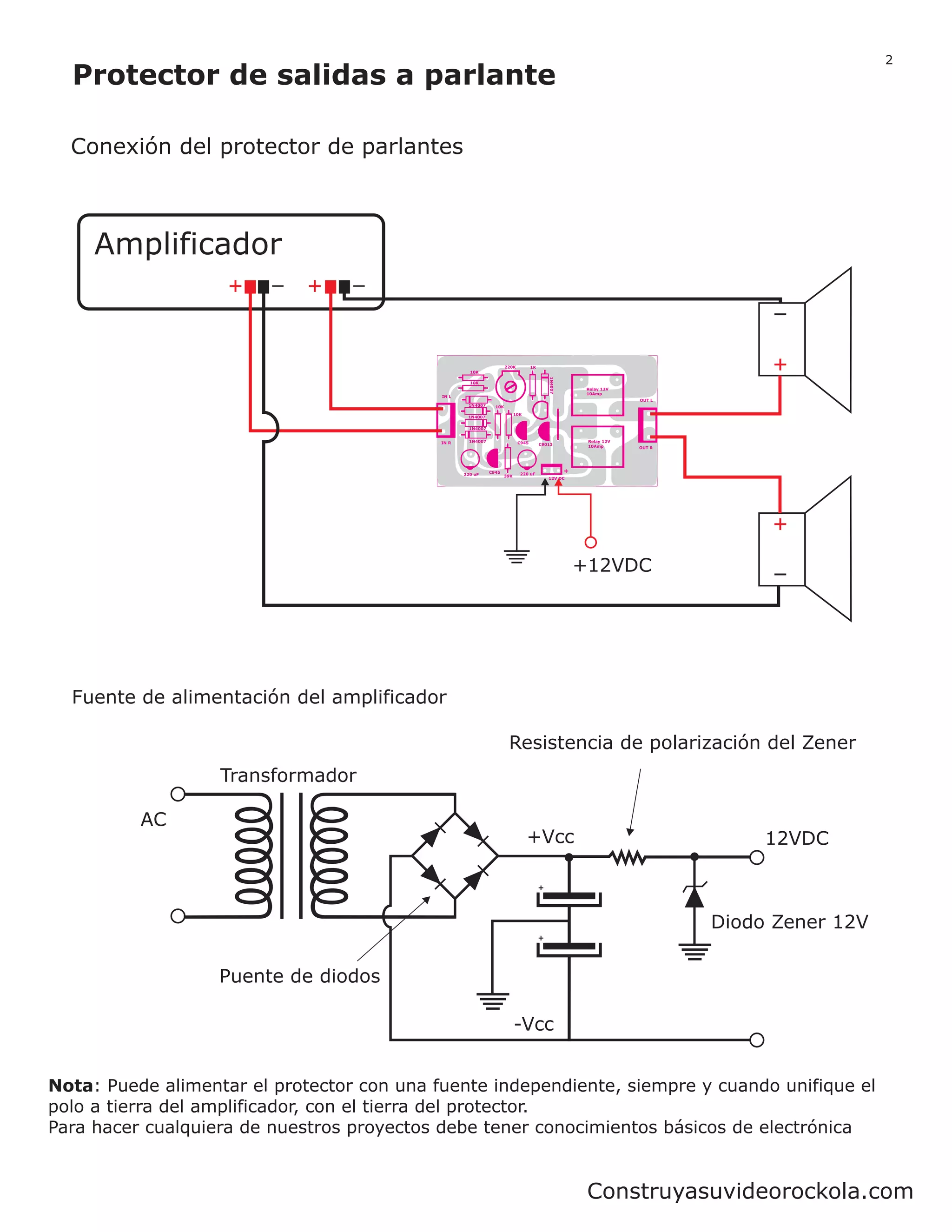

Protector de salidas a parlante
Conexión del protector de parlantes
Amplificador
+ +
+
220K 1K
10K
1N4007
10K
Relay 12V
10Amp
IN L
OUT L
1N4007 10K
10K
1N4007
1N4007
IN R 1N4007 C945 Relay 12V
C9013 10Amp OUT R
+
C945 220 uF
220 uF 39K
12V DC
+
+12VDC
Fuente de alimentación del amplificador
Resistencia de polarización del Zener
Transformador
AC
+Vcc 12VDC
Diodo Zener 12V
Puente de diodos
-Vcc
Nota: Puede alimentar el protector con una fuente independiente, siempre y cuando unifique el
polo a tierra del amplificador, con el tierra del protector.
Para hacer cualquiera de nuestros proyectos debe tener conocimientos básicos de electrónica
Construyasuvideorockola.com

3. 3

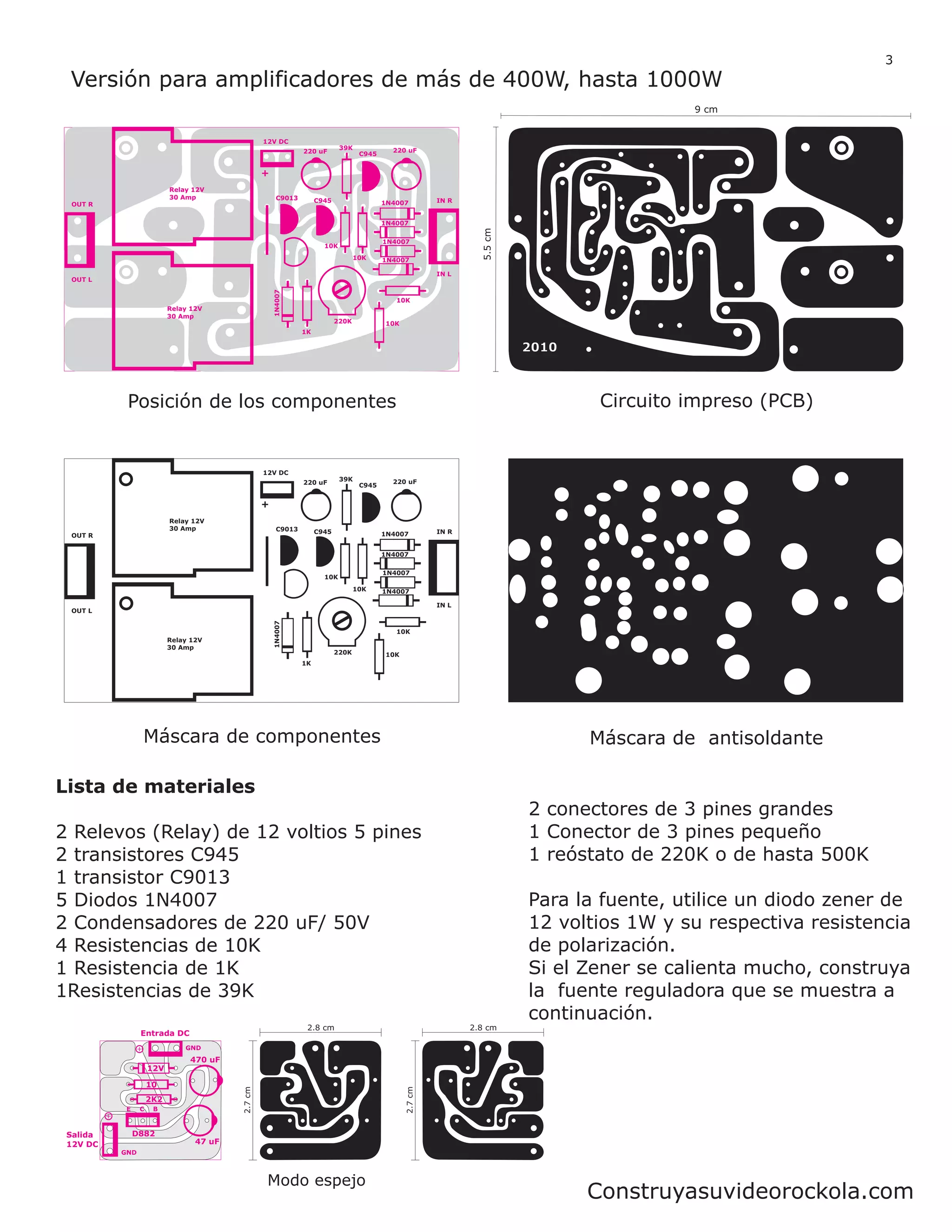

Versión para amplificadores de más de 400W, hasta 1000W
9 cm
12V DC
39K 220 uF
220 uF C945
+
Relay 12V
30 Amp C9013 C945 1N4007 IN R
OUT R
1N4007
5.5 cm
1N4007
10K
10K 1N4007
IN L
OUT L 1N4007
10K
Relay 12V
30 Amp
220K 10K
1K
Posición de los componentes Circuito impreso (PCB)
12V DC
39K 220 uF
220 uF C945
+
Relay 12V
30 Amp C9013 C945 1N4007 IN R
OUT R
1N4007
1N4007
10K
10K 1N4007
IN L
OUT L
1N4007
10K
Relay 12V
30 Amp
220K 10K
1K
Máscara de componentes Máscara de antisoldante
Lista de materiales
2 conectores de 3 pines grandes
2 Relevos (Relay) de 12 voltios 5 pines 1 Conector de 3 pines pequeño
2 transistores C945 1 reóstato de 220K o de hasta 500K
1 transistor C9013
5 Diodos 1N4007 Para la fuente, utilice un diodo zener de
2 Condensadores de 220 uF/ 50V 12 voltios 1W y su respectiva resistencia
4 Resistencias de 10K de polarización.
1 Resistencia de 1K Si el Zener se calienta mucho, construya
1Resistencias de 39K la fuente reguladora que se muestra a
continuación.
2.8 cm 2.8 cm
Entrada DC
GND
470 uF
12V
10
2.7 cm
2.7 cm
2K2
E C B
Salida D882
12V DC 47 uF
GND
Modo espejo
Construyasuvideorockola.com

4. 4

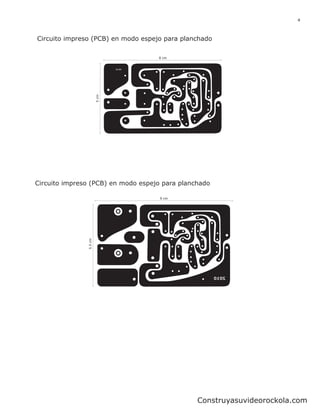

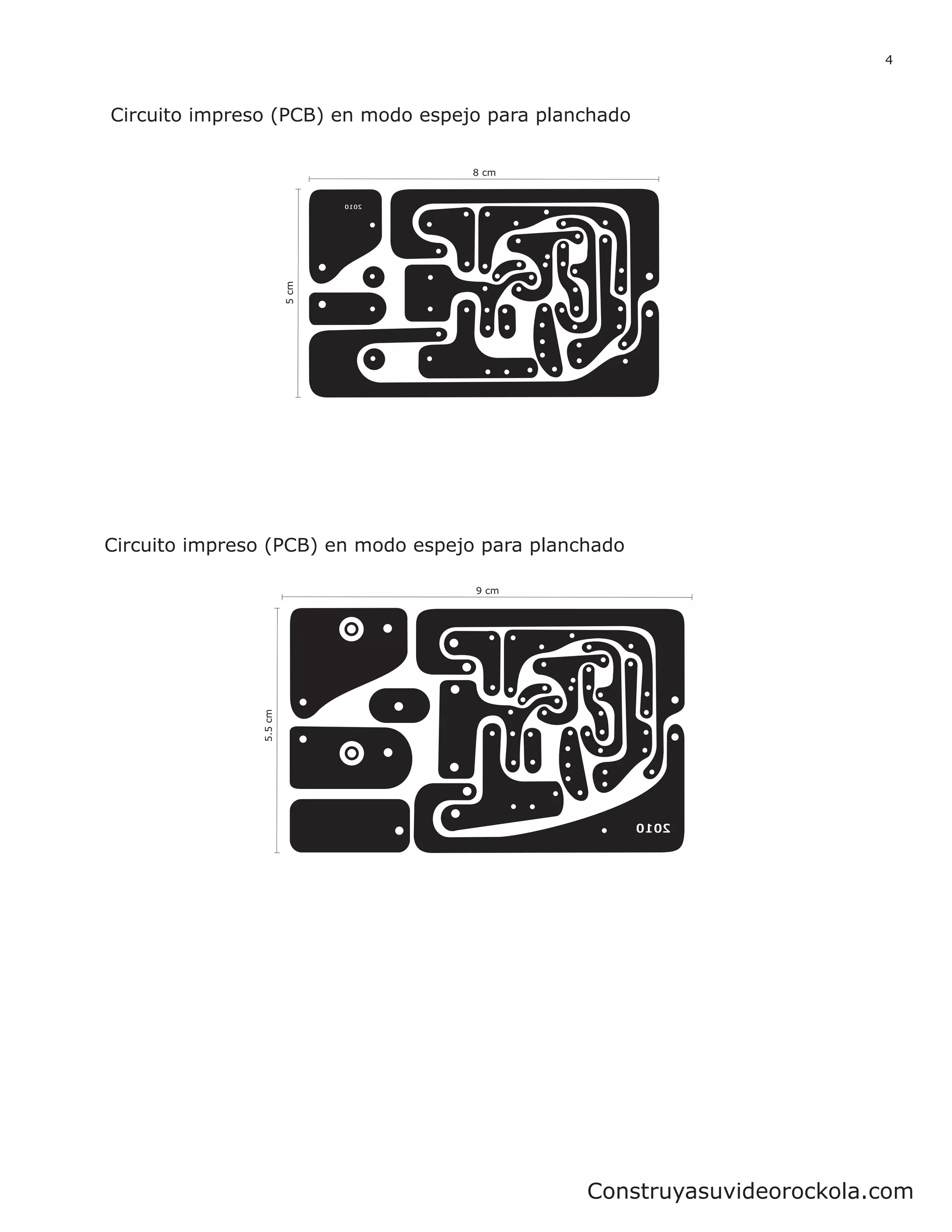

Circuito impreso (PCB) en modo espejo para planchado
8 cm
5 cm
Circuito impreso (PCB) en modo espejo para planchado
9 cm
5.5 cm
Construyasuvideorockola.com
