El documento proporciona orientación para crear diagramas de la red existente de StadiumCompany. Se examina la red actual para determinar su capacidad para satisfacer los objetivos de diseño. Se crean diagramas lógicos y físicos de los segmentos de red, incluidas las LAN principales y la conectividad inalámbrica. El documento también analiza las fortalezas y debilidades del diseño actual de la red.

1. StadiuCompany Se proporciona como guía para la documentación necesaria a la hora de elaborar una respuesta para una Solicitud de propuestas (RFP)Creación de un diagrama de red.Normalmente, el primer paso a la hora de instalar una red consiste en realizar un examen detallado de la red existente. El diseñador de NetworkingCompanyexamina la red existente para:Determinar si los objetivos de diseño son realistas y factibles.Determinar si la red existente satisface las expectativas de escalabilidad, disponibilidad, seguridad y gestionabilidad. Identificar dónde pueden integrarse nuevos equipos.Garantizar que lo dispositivos de red, medios de comunicación y funciones nuevos pueden funcionar conjuntamente con los antiguos.La documentación de red del departamento de TI de StadiumCompany contiene la mayor parte de la información que el diseñador necesita en lo que respecta a los servicios y la organización de la red.

2. La documentación de la red deberá incluir:Diagramas lógicos y físicos de la red.Planos que muestren la ubicación de los armarios de cableado y de los tendidos de cable.Listas de inventario de los equipos de red instalados.Archivos de configuración actuales de la red.Listas de inventario de las aplicaciones de red.

3. Cisco Works son dos ejemplos de programas de administración de red.El asistente de red de Cisco se utiliza para obtener la información necesaria para generar un diagrama de la red de StadiumCompany.El diseñador de la red utiliza los comandos estándar de Cisco IOS para obtener información de los dispositivos t de las rutas que siguen los datos a través de la red.El software Cisco IOS ofrece:Show versiónShow running-configShow iprouteShow cdpneighborsdetailShow cotrollersShow tech-support El comando show tech-support permite recopilar una gran cantidad de información acerca de un router.Se utilizan para obtener información acerca de un switch de Cisco. Otros comandos son los siguientes:Show vlanShow vtpShow spanning-tree

4. La red de StadiumCompany muestra lo siguiente:La red principal del estadio.La tienda de recuerdos.Los puntos de venta de entradas.La conectividad con los sitios remotos.La conectividad con los asociados comerciales. Creación de los diagramas de los segmentos de la red.El diseñador crea los diagramas correspondientes a las disposiciones lógica y física de las redes.Cada diagrama muestra lo siguiente:La ubicación de los equipos de red y de los armarios de cableado.La información de direccionamiento lógico.La información de denominación.

5. Creación de un diagrama lógico de la LANEl diseñador de la red crea un diagrama lógico separado para ilustrar los diversos componentes y topologías de las redes LAN.Creación de un diagrama lógico de la LAN principal del estadio.Este diagrama incluye lo siguiente:Routers y switchers.Puntos de acceso inalámbrico (WAP, Wireless Access Points).Equipos de telecomunicaciones críticos (CSU/DSU, módems, etc).Cortafuegos y dispositivos de detección de intrusiones.Estaciones de administración.Servidores y granjas de servidores. Todos los servidores y servicios se incluyen en el diagrama lógico. Su ubicación puede afectar a los patrones de tráfico, al uso del ancho de la banda y a la seguridad.

6. Desarrollo de un diagrama modular.El diseñador de Networking-Company toma el diagrama lógico y organiza la red en un diagrama de bloques modular.Es una versión simplificada de la red. Este diagrama ayuda al diseñador a determinar la arquitectura subyacente sobre la que está construida la red.El diseñador compara el diagrama de bloques con el diseño ideal de red representado por las Arquitecturas de red empresarial de Cisco. El diseñador identifica las áreas que hay que rediseñar o actualizar.La arquitectura inicial de la red del estadio es una red plana de gran tamaño, que solo tiene dos capas físicas de switches.La conectividad con Internet se proporciona a través de otro router. La conecti8vidad está protegida mediante un cortafuegos y un Sistema de detección de intrusiones (IDS,IntrusionDetectionSystem).

7. Fortalezas y debilidades de las redes existentes.Fortalezas de la red existente del estadio.El diseñador revisa la documentación de la red de voz y video para determinar la ubicación de los equipos y los diversos grupos que utilizan los servicios. Fortalezas y debilidades del diseño actual de la red.Fortalezas:Cableado nuevo y armarios de cableado adecuados.Espacio adecuado para un nuevo centro de datos.Los servicios y los PC son modelos actualizados y no hace falta sustituirlos.Algunos switches y routers de la red existente puede utilizarse en el nuevo diseño.

8. Debilidades:Diseño de red plano.No hay capa de distribución.No hay una autentica capa de nucleo.Mala ubicación de los servidores.Múltiples redes que pueden resultar difíciles de mantener.Estructura de direccionamiento IP inadecuada.No hay ancho de banda dedicado para la conectividad WAN,Red inalámbrica pobremente implementada.Implementaciones de seguridad limitadas.

9. Actualización del IOS de Cisco ExistenteEl diseñador de la red es responsable de crear un diseño que satisfaga las necesidades del cliente.- cisco.com ofrece herramientas y recursos en línea para ayudar al personal de networkingcompany.Entre esas herramientas y recursos se incluyen:Documentación.- Configuración y verificación del hardware y software.

10. Herramientas.- Resolución de problemas, instalación, y solicitudes de servicio.

11. Descargas.- Software, versiones especificas de archivos y aplicaciones de soporte técnico.

12. Comunidades y Formación.- Información sobre la conexión de profesionales de redes.

13. Noticias.- temas actuales tratados en los boletines de soporte técnico de cisco.Investigación del Software Cisco IOS InstaladoAntes de utilizar las herramientas disponibles en Cisco.com, de networkingcompany debe obtener la siguiente información:Modelo y tipo de dispositivo.

14. Memoria instalada.

15. Interfaces y ranuras.

16. Módulos opcionales instalados.

17. Nombre de archivo y versión del software cisco IOS actual.El personal de Networkingcompany utiliza esta información para determinar que versión del software IOS de cisco resulta apropiada y que opciones de hardware pueden instalarse.

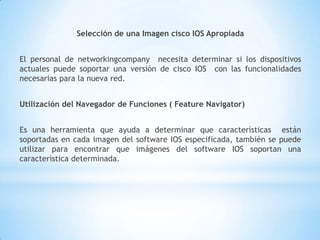

18. Selección de una Imagen cisco IOS ApropiadaEl personal de networkingcompany necesita determinar si los dispositivos actuales puede soportar una versión de cisco IOS con las funcionalidades necesarias para la nueva red.Utilización del Navegador de Funciones ( Feature Navigator)Es una herramienta que ayuda a determinar que características están soportadas en cada imagen del software IOS especificada, también se puede utilizar para encontrar que imágenes del software IOS soportan una característica determinada.

19. Descarga e Instalación del Software Cisco IOS Las actualizaciones necesarias tienen que realizarse de forma manual, llevando a cabo los siguientes pasos Seleccionar imagen del software IOS .- Consiste en seleccionar un conjunto de características y una versión de la imagen del software cisco IOS apropiados , hay que tener en cuenta los siguientes factoresREQUISITOS DE MEMORIA .- VERIFIQUE QUE EL ROUTER TENGA SUFICIENTE ESPACIO EN DISCO O EN MEMORIA FLASH COMO PARA ALMACENAR LA IMAGEN DEL IOS.

20. SOPORTE DE INTERFACES Y MÓDULOS.- ASEGÚRESE DE QUE LA NUEVA IMAGEN DEL IOS SOPORTE TODAS LA INTERFACES Y MÓDULOS NUEVOS .
